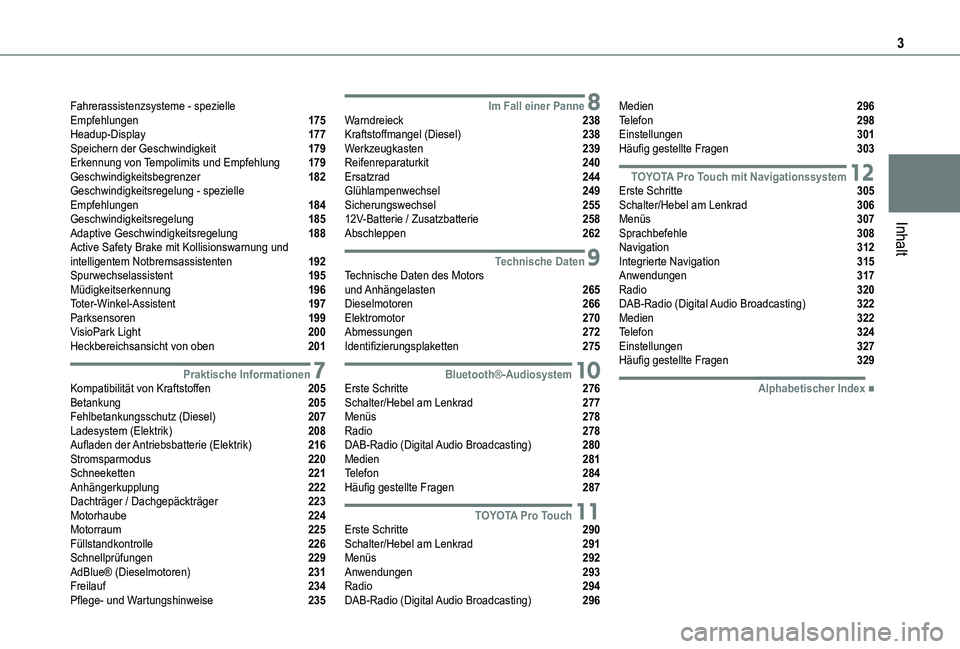

Inhalt
Fahrerassistenzsysteme - spezielle Empfehlungen 175Headup-Display 177Speichern der Geschwindigkeit 179Erkennung von Tempolimits und Empfehlung 179Geschwindigkeitsbegrenzer 182Geschwindigkeitsregelung - spezielle Empfehlungen 184Geschwindigkeitsregelung 185Adaptive Geschwindigkeitsregelung 188Active Safety Brake mit Kollisionswarnung und intelligentem Notbremsassistenten 192Spurwechselassistent 195Müdigkeitserkennung 196Toter-Winkel-Assistent 197Parksensoren 199VisioPark Light 200Heckbereichsansicht von oben 201
7Praktische InformationenKompatibilität von Kraftstoffen 205Betankung 205Fehlbetankungsschutz (Diesel) 207Ladesystem (Elektrik) 208Aufladen der Antriebsbatterie (Elektrik) 216Stromsparmodus 220Schneeketten 221Anhängerkupplung 222Dachträger / Dachgepäckträger 223Motorhaube 224Motorraum 225Füllstandkontrolle 226Schnellprüfungen 229AdBlue® (Dieselmotoren) 231Freilauf 234Pflege- und Wartungshinweise 235
8Im Fall einer PanneWarndreieck 238Kraftstoffmangel (Diesel) 238Werkzeugkasten 239Reifenreparaturkit 240Ersatzrad 244Glühlampenwechsel 249Sicherungswechsel 25512V-Batterie / Zusatzbatterie 258Abschleppen 262
9Technische DatenTechnische Daten des Motors und Anhängelasten 265Dieselmotoren 266Elektromotor 270Abmessungen 272Identifizierungsplaketten 275
10Bluetooth®-AudiosystemErste Schritte 276Schalter/Hebel am Lenkrad 277Menüs 278Radio 278DAB-Radio (Digital Audio Broadcasting) 280Medien 281Telefon 284Häufig gestellte Fragen 287
11TOYOTA Pro TouchErste Schritte 290Schalter/Hebel am Lenkrad 291Menüs 292Anwendungen 293Radio 294DAB-Radio (Digital Audio Broadcasting) 296
Medien 296Telefon 298Einstellungen 301Häufig gestellte Fragen 303
12TOYOTA Pro Touch mit NavigationssystemErste Schritte 305Schalter/Hebel am Lenkrad 306Menüs 307Sprachbefehle 308Navigation 312Integrierte Navigation 315Anwendungen 317Radio 320DAB-Radio (Digital Audio Broadcasting) 322Medien 322Telefon 324Einstellungen 327Häufig gestellte Fragen 329
 ■Alphabetischer Index

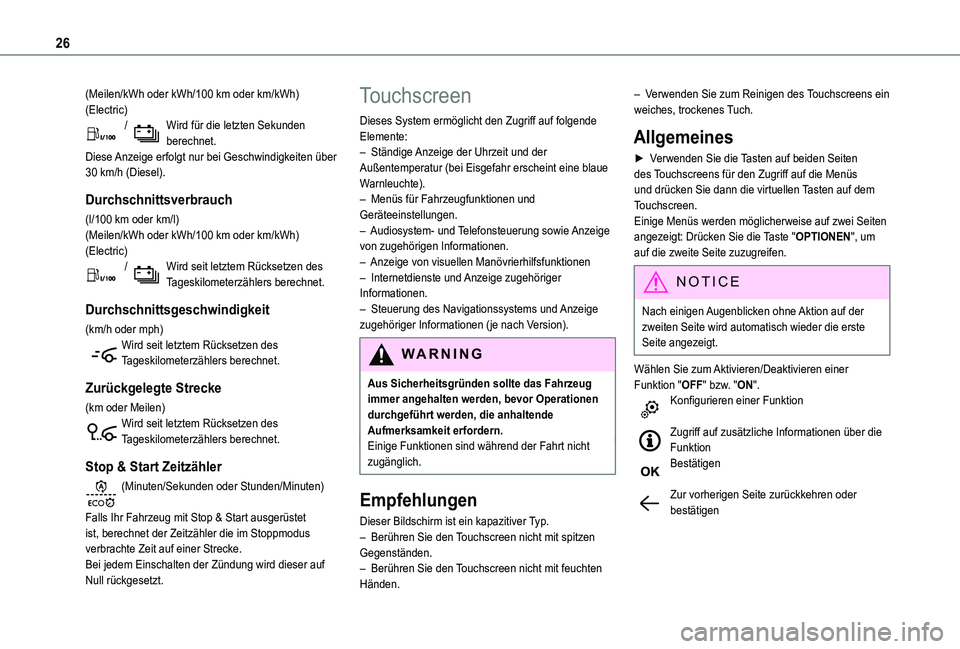

26
(Meilen/kWh oder kWh/100 km oder km/kWh) (Electric) / Wird für die letzten Sekunden berechnet.Diese Anzeige erfolgt nur bei Geschwindigkeiten über 30 km/h (Diesel).
Durchschnittsverbrauch
(l/100 km oder km/l)(Meilen/kWh oder kWh/100 km oder km/kWh) (Electric) / Wird seit letztem Rücksetzen des Tageskilometerzählers berechnet.
Durchschnittsgeschwindigkeit
(km/h oder mph)Wird seit letztem Rücksetzen des Tageskilometerzählers berechnet.
Zurückgelegte Strecke
(km oder Meilen)Wird seit letztem Rücksetzen des Tageskilometerzählers berechnet.
Stop & Start Zeitzähler
(Minuten/Sekunden oder Stunden/Minuten)
Falls Ihr Fahrzeug mit Stop & Start ausgerüstet ist, berechnet der Zeitzähler die im Stoppmodus verbrachte Zeit auf einer Strecke.Bei jedem Einschalten der Zündung wird dieser auf Null rückgesetzt.
Touchscreen
Dieses System ermöglicht den Zugriff auf folgende Elemente:– Ständige Anzeige der Uhrzeit und der Außentemperatur (bei Eisgefahr erscheint eine blaue Warnleuchte).– Menüs für Fahrzeugfunktionen und Geräteeinstellungen.– Audiosystem- und Telefonsteuerung sowie Anzeige von zugehörigen Informationen.– Anzeige von visuellen Manövrierhilfsfunktionen– Internetdienste und Anzeige zugehöriger Informationen.– Steuerung des Navigationssystems und Anzeige zugehöriger Informationen (je nach Version).
WARNI NG
Aus Sicherheitsgründen sollte das Fahrzeug immer angehalten werden, bevor Operationen durchgeführt werden, die anhaltende Aufmerksamkeit erfordern.Einige Funktionen sind während der Fahrt nicht zugänglich.
Empfehlungen
Dieser Bildschirm ist ein kapazitiver Typ.– Berühren Sie den Touchscreen nicht mit spitzen Gegenständen.– Berühren Sie den Touchscreen nicht mit feuchten Händen.
– Verwenden Sie zum Reinigen des Touchscreens ein weiches, trockenes Tuch.
Allgemeines
► Verwenden Sie die Tasten auf beiden Seiten des Touchscreens für den Zugriff auf die Menüs und drücken Sie dann die virtuellen Tasten auf dem Touchscreen.Einige Menüs werden möglicherweise auf zwei Seiten angezeigt: Drücken Sie die Taste "OPTIONEN", um auf die zweite Seite zuzugreifen.
NOTIC E
Nach einigen Augenblicken ohne Aktion auf der zweiten Seite wird automatisch wieder die erste Seite angezeigt.
Wählen Sie zum Aktivieren/Deaktivieren einer Funktion "OFF" bzw. "ON".Konfigurieren einer Funktion
Zugriff auf zusätzliche Informationen über die FunktionBestätigen
Zur vorherigen Seite zurückkehren oder bestätigen

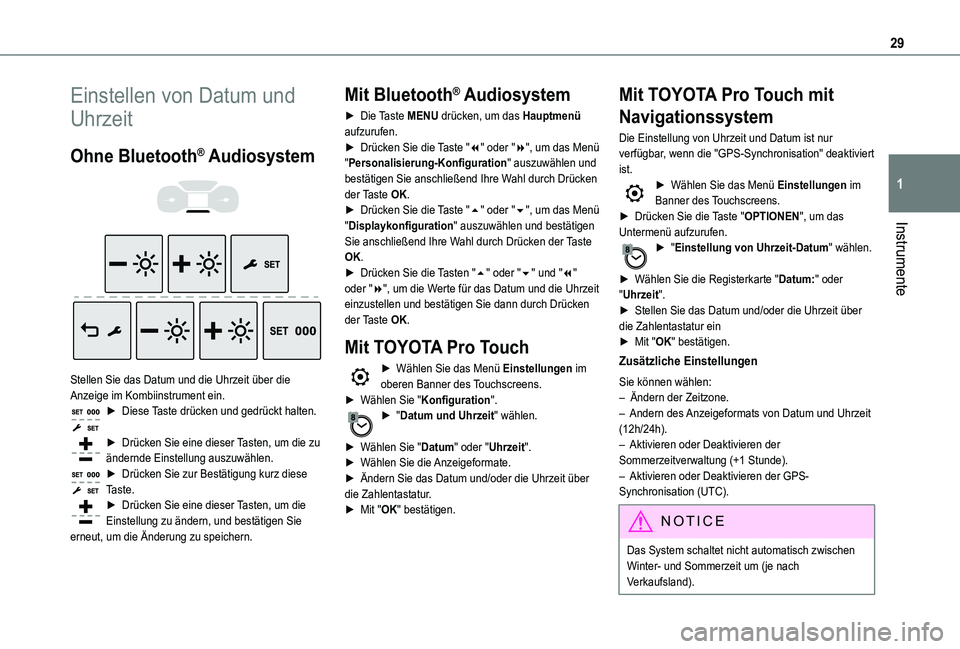

29
Instrumente
1
Einstellen von Datum und
Uhrzeit
Ohne Bluetooth® Audiosystem


Stellen Sie das Datum und die Uhrzeit über die Anzeige im Kombiinstrument ein.► Diese Taste drücken und gedrückt halten.
► Drücken Sie eine dieser Tasten, um die zu ändernde Einstellung auszuwählen.► Drücken Sie zur Bestätigung kurz diese Taste.► Drücken Sie eine dieser Tasten, um die Einstellung zu ändern, und bestätigen Sie erneut, um die Änderung zu speichern.
Mit Bluetooth® Audiosystem
► Die Taste MENU drücken, um das Hauptmenü aufzurufen.► Drücken Sie die Taste "7" oder "8", um das Menü "Personalisierung-Konfiguration" auszuwählen und bestätigen Sie anschließend Ihre Wahl durch Drücken der Taste OK.► Drücken Sie die Taste "5" oder "6", um das Menü "Displaykonfiguration" auszuwählen und bestätigen Sie anschließend Ihre Wahl durch Drücken der Taste OK.► Drücken Sie die Tasten "5" oder "6" und "7" oder "8", um die Werte für das Datum und die Uhrzeit einzustellen und bestätigen Sie dann durch Drücken der Taste OK.
Mit TOYOTA Pro Touch
► Wählen Sie das Menü Einstellungen im oberen Banner des Touchscreens.► Wählen Sie "Konfiguration".► "Datum und Uhrzeit" wählen.
► Wählen Sie "Datum" oder "Uhrzeit".► Wählen Sie die Anzeigeformate.► Ändern Sie das Datum und/oder die Uhrzeit über die Zahlentastatur.► Mit "OK" bestätigen.
Mit TOYOTA Pro Touch mit
Navigationssystem
Die Einstellung von Uhrzeit und Datum ist nur verfügbar, wenn die "GPS-Synchronisation" deaktiviert ist.► Wählen Sie das Menü Einstellungen im Banner des Touchscreens.► Drücken Sie die Taste "OPTIONEN", um das Untermenü aufzurufen.► "Einstellung von Uhrzeit-Datum" wählen.
► Wählen Sie die Registerkarte "Datum:" oder "Uhrzeit".► Stellen Sie das Datum und/oder die Uhrzeit über die Zahlentastatur ein► Mit "OK" bestätigen.
Zusätzliche Einstellungen
Sie können wählen:– Ändern der Zeitzone.– Andern des Anzeigeformats von Datum und Uhrzeit (12h/24h).
– Aktivieren oder Deaktivieren der Sommerzeitverwaltung (+1 Stunde).– Aktivieren oder Deaktivieren der GPS-Synchronisation (UTC).
NOTIC E
Das System schaltet nicht automatisch zwischen Winter- und Sommerzeit um (je nach Verkaufsland).

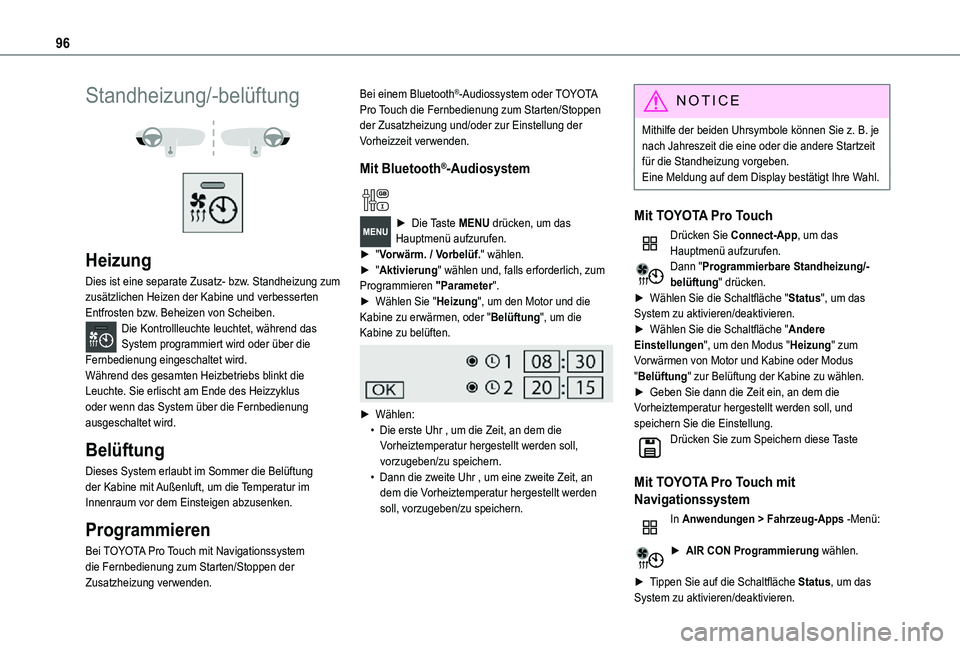

96
Standheizung/-belüftung


Heizung
Dies ist eine separate Zusatz- bzw. Standheizung zum zusätzlichen Heizen der Kabine und verbesserten Entfrosten bzw. Beheizen von Scheiben.Die Kontrollleuchte leuchtet, während das System programmiert wird oder über die Fernbedienung eingeschaltet wird.Während des gesamten Heizbetriebs blinkt die Leuchte. Sie erlischt am Ende des Heizzyklus oder wenn das System über die Fernbedienung ausgeschaltet wird.
Belüftung
Dieses System erlaubt im Sommer die Belüftung der Kabine mit Außenluft, um die Temperatur im Innenraum vor dem Einsteigen abzusenken.
Programmieren
Bei TOYOTA Pro Touch mit Navigationssystem die Fernbedienung zum Starten/Stoppen der Zusatzheizung verwenden.
Bei einem Bluetooth®-Audiossystem oder TOYOTA Pro Touch die Fernbedienung zum Starten/Stoppen der Zusatzheizung und/oder zur Einstellung der Vorheizzeit verwenden.
Mit Bluetooth®-Audiosystem
► Die Taste MENU drücken, um das Hauptmenü aufzurufen. ► "Vorwärm. / Vorbelüf." wählen.► "Aktivierung" wählen und, falls erforderlich, zum Programmieren "Parameter".► Wählen Sie "Heizung", um den Motor und die Kabine zu erwärmen, oder "Belüftung", um die Kabine zu belüften.

► Wählen:• Die erste Uhr , um die Zeit, an dem die Vorheiztemperatur hergestellt werden soll, vorzugeben/zu speichern.• Dann die zweite Uhr , um eine zweite Zeit, an dem die Vorheiztemperatur hergestellt werden soll, vorzugeben/zu speichern.
N OTIC E
Mithilfe der beiden Uhrsymbole können Sie z. B. je nach Jahreszeit die eine oder die andere Startzeit für die Standheizung vorgeben.Eine Meldung auf dem Display bestätigt Ihre Wahl.
Mit TOYOTA Pro Touch
Drücken Sie Connect-App, um das Hauptmenü aufzurufen.Dann "Programmierbare Standheizung/-belüftung" drücken.► Wählen Sie die Schaltfläche "Status", um das System zu aktivieren/deaktivieren.► Wählen Sie die Schaltfläche "Andere Einstellungen", um den Modus "Heizung" zum Vorwärmen von Motor und Kabine oder Modus "Belüftung" zur Belüftung der Kabine zu wählen.► Geben Sie dann die Zeit ein, an dem die Vorheiztemperatur hergestellt werden soll, und speichern Sie die Einstellung.Drücken Sie zum Speichern diese Taste
Mit TOYOTA Pro Touch mit
Navigationssystem
In Anwendungen > Fahrzeug-Apps -Menü:
► AIR CON Programmierung wählen.
► Tippen Sie auf die Schaltfläche Status, um das
System zu aktivieren/deaktivieren.

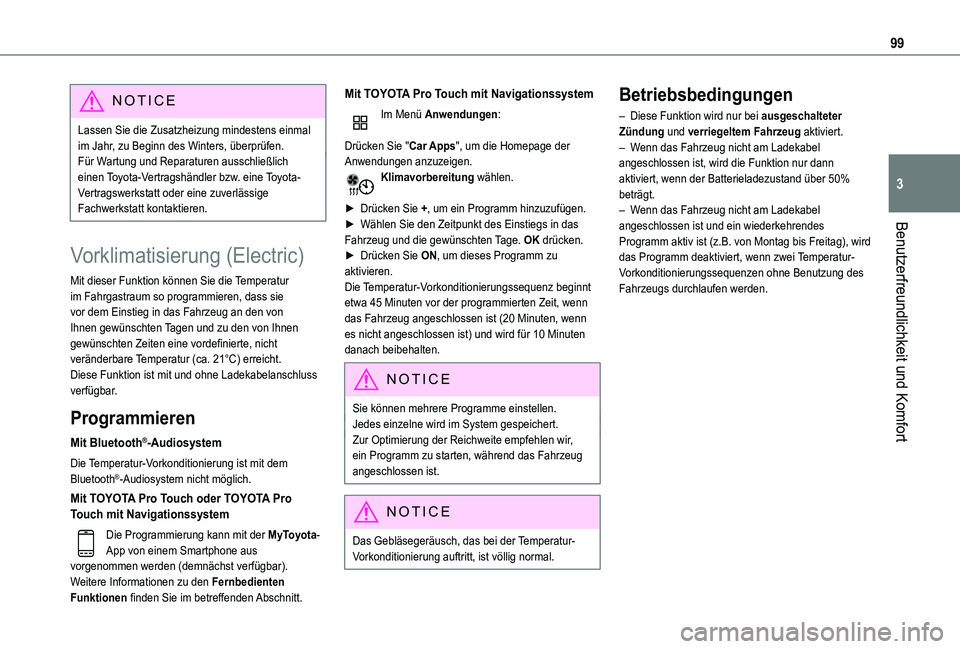

99
Benutzerfreundlichkeit und Komfort
3
NOTIC E
Lassen Sie die Zusatzheizung mindestens einmal im Jahr, zu Beginn des Winters, überprüfen.Für Wartung und Reparaturen ausschließlich einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.
Vorklimatisierung (Electric)
Mit dieser Funktion können Sie die Temperatur im Fahrgastraum so programmieren, dass sie vor dem Einstieg in das Fahrzeug an den von Ihnen gewünschten Tagen und zu den von Ihnen gewünschten Zeiten eine vordefinierte, nicht veränderbare Temperatur (ca. 21°C) erreicht.Diese Funktion ist mit und ohne Ladekabelanschluss verfügbar.
Programmieren
Mit Bluetooth®-Audiosystem
Die Temperatur-Vorkonditionierung ist mit dem Bluetooth®-Audiosystem nicht möglich.
Mit TOYOTA Pro Touch oder TOYOTA Pro Touch mit Navigationssystem
Die Programmierung kann mit der MyToyota-App von einem Smartphone aus vorgenommen werden (demnächst verfügbar).Weitere Informationen zu den Fernbedienten
Funktionen finden Sie im betreffenden Abschnitt.
Mit TOYOTA Pro Touch mit Navigationssystem
Im Menü Anwendungen:
Drücken Sie "Car Apps", um die Homepage der Anwendungen anzuzeigen.Klimavorbereitung wählen.
► Drücken Sie +, um ein Programm hinzuzufügen.► Wählen Sie den Zeitpunkt des Einstiegs in das Fahrzeug und die gewünschten Tage. OK drücken.► Drücken Sie ON, um dieses Programm zu aktivieren.Die Temperatur-Vorkonditionierungssequenz beginnt etwa 45 Minuten vor der programmierten Zeit, wenn das Fahrzeug angeschlossen ist (20 Minuten, wenn es nicht angeschlossen ist) und wird für 10 Minuten danach beibehalten.
NOTIC E
Sie können mehrere Programme einstellen.Jedes einzelne wird im System gespeichert.Zur Optimierung der Reichweite empfehlen wir, ein Programm zu starten, während das Fahrzeug angeschlossen ist.
NOTIC E
Das Gebläsegeräusch, das bei der Temperatur-
Vorkonditionierung auftritt, ist völlig normal.
Betriebsbedingungen
– Diese Funktion wird nur bei ausgeschalteter Zündung und verriegeltem Fahrzeug aktiviert.– Wenn das Fahrzeug nicht am Ladekabel angeschlossen ist, wird die Funktion nur dann aktiviert, wenn der Batterieladezustand über 50% beträgt.– Wenn das Fahrzeug nicht am Ladekabel angeschlossen ist und ein wiederkehrendes Programm aktiv ist (z.B. von Montag bis Freitag), wird das Programm deaktiviert, wenn zwei Temperatur-Vorkonditionierungssequenzen ohne Benutzung des Fahrzeugs durchlaufen werden.

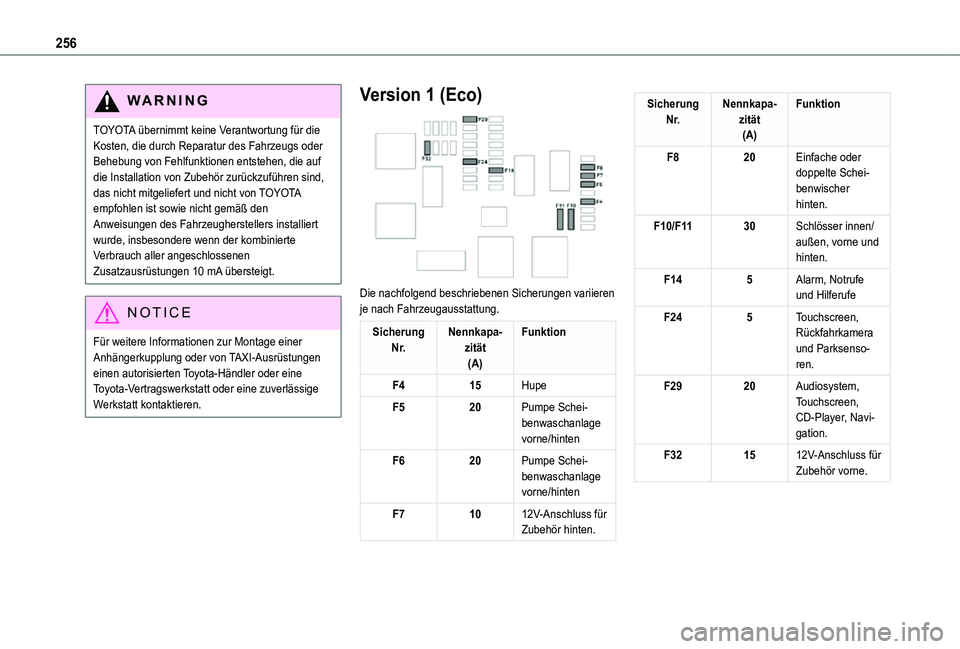

256
WARNI NG
TOYOTA übernimmt keine Verantwortung für die Kosten, die durch Reparatur des Fahrzeugs oder Behebung von Fehlfunktionen entstehen, die auf die Installation von Zubehör zurückzuführen sind, das nicht mitgeliefert und nicht von TOYOTA empfohlen ist sowie nicht gemäß den Anweisungen des Fahrzeugherstellers installiert wurde, insbesondere wenn der kombinierte Verbrauch aller angeschlossenen Zusatzausrüstungen 10 mA übersteigt.
NOTIC E
Für weitere Informationen zur Montage einer Anhängerkupplung oder von TAXI-Ausrüstungen einen autorisierten Toyota-Händler oder eine Toyota-Vertragswerkstatt oder eine zuverlässige Werkstatt kontaktieren.
Version 1 (Eco)

Die nachfolgend beschriebenen Sicherungen variieren je nach Fahrzeugausstattung.
Sicherung N r.Nennkapa-zität(A)
Funktion
F415Hupe
F520Pumpe Schei-benwaschanlage vorne/hinten
F620Pumpe Schei-benwaschanlage vorne/hinten
F71012V-Anschluss für Zubehör hinten.
Sicherung N r.Nennkapa-zität(A)
Funktion
F820Einfache oder doppelte Schei-benwischer hinten.
F10/F1130Schlösser innen/außen, vorne und hinten.
F145Alarm, Notrufe und Hilferufe
F245Touchscreen, Rückfahrkamera und Parksenso-ren.
F2920Audiosystem, Touchscreen, CD-Player, Navi-gation.
F321512V-Anschluss für Zubehör vorne.

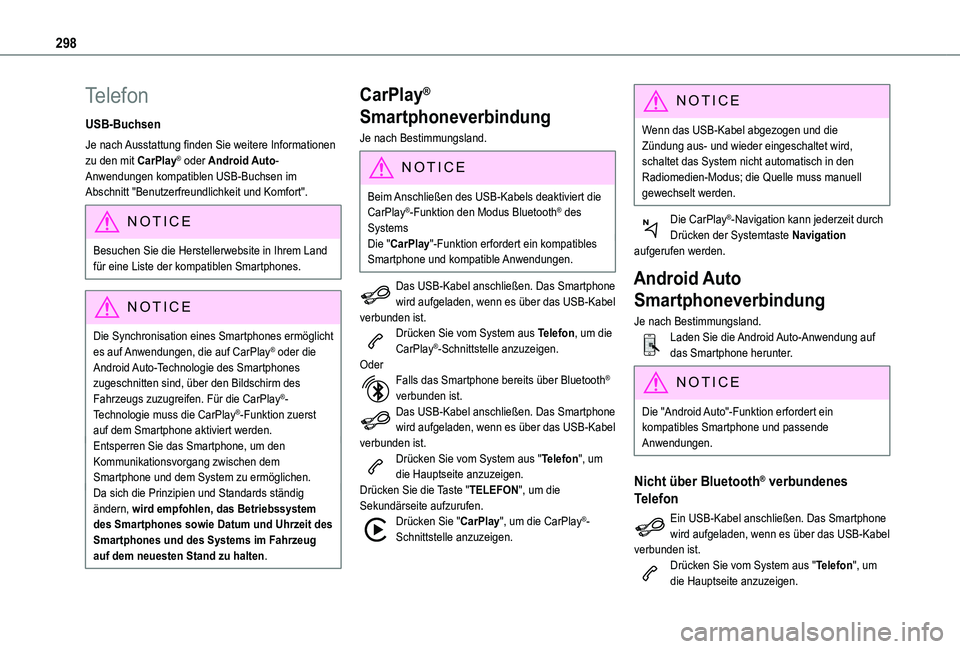

298
Telefon
USB-Buchsen
Je nach Ausstattung finden Sie weitere Informationen zu den mit CarPlay® oder Android Auto-Anwendungen kompatiblen USB-Buchsen im Abschnitt "Benutzerfreundlichkeit und Komfort".
NOTIC E
Besuchen Sie die Herstellerwebsite in Ihrem Land für eine Liste der kompatiblen Smartphones.
NOTIC E
Die Synchronisation eines Smartphones ermöglicht es auf Anwendungen, die auf CarPlay® oder die Android Auto-Technologie des Smartphones zugeschnitten sind, über den Bildschirm des Fahrzeugs zuzugreifen. Für die CarPlay®-Technologie muss die CarPlay®-Funktion zuerst auf dem Smartphone aktiviert werden.Entsperren Sie das Smartphone, um den Kommunikationsvorgang zwischen dem Smartphone und dem System zu ermöglichen.Da sich die Prinzipien und Standards ständig ändern, wird empfohlen, das Betriebssystem des Smartphones sowie Datum und Uhrzeit des Smartphones und des Systems im Fahrzeug
auf dem neuesten Stand zu halten.
CarPlay®
Smartphoneverbindung
Je nach Bestimmungsland.
NOTIC E
Beim Anschließen des USB-Kabels deaktiviert die CarPlay®-Funktion den Modus Bluetooth® des Systems
Die "CarPlay"-Funktion erfordert ein kompatibles Smartphone und kompatible Anwendungen.
Das USB-Kabel anschließen. Das Smartphone wird aufgeladen, wenn es über das USB-Kabel verbunden ist.Drücken Sie vom System aus Telefon, um die CarPlay®-Schnittstelle anzuzeigen.OderFalls das Smartphone bereits über Bluetooth® verbunden ist.Das USB-Kabel anschließen. Das Smartphone wird aufgeladen, wenn es über das USB-Kabel verbunden ist.Drücken Sie vom System aus "Telefon", um die Hauptseite anzuzeigen.Drücken Sie die Taste "TELEFON", um die Sekundärseite aufzurufen.Drücken Sie "CarPlay", um die CarPlay®-Schnittstelle anzuzeigen.
NOTIC E
Wenn das USB-Kabel abgezogen und die Zündung aus- und wieder eingeschaltet wird, schaltet das System nicht automatisch in den Radiomedien-Modus; die Quelle muss manuell gewechselt werden.
Die CarPlay®-Navigation kann jederzeit durch Drücken der Systemtaste Navigation aufgerufen werden.
Android Auto
Smartphoneverbindung
Je nach Bestimmungsland.Laden Sie die Android Auto-Anwendung auf das Smartphone herunter.
NOTIC E
Die "Android Auto"-Funktion erfordert ein kompatibles Smartphone und passende Anwendungen.
Nicht über Bluetooth® verbundenes
Telefon
Ein USB-Kabel anschließen. Das Smartphone wird aufgeladen, wenn es über das USB-Kabel verbunden ist.Drücken Sie vom System aus "Telefon", um die Hauptseite anzuzeigen.

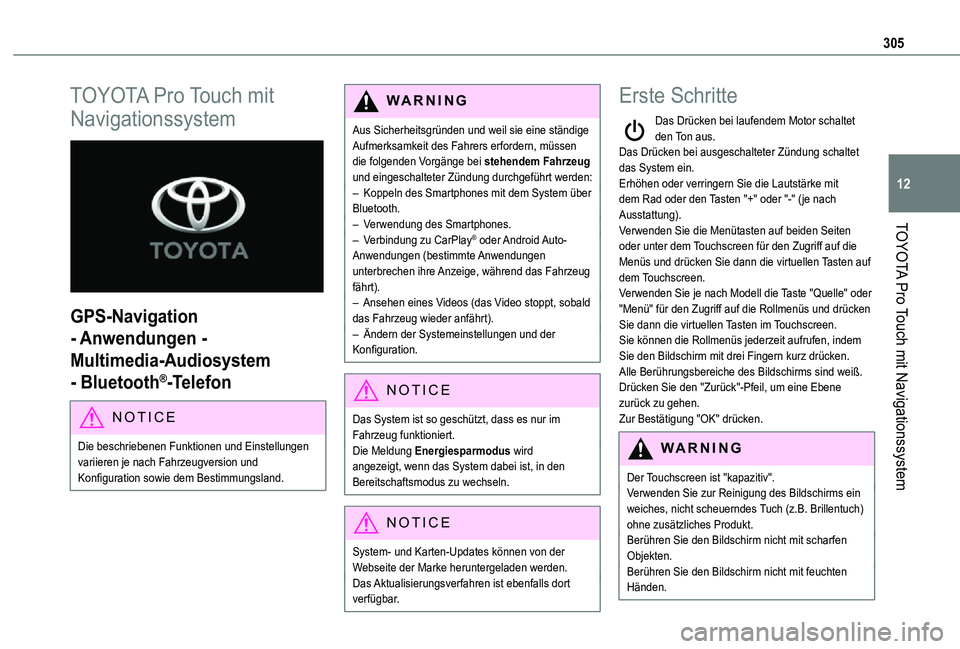

305
TOYOTA Pro Touch mit Navigationssystem
12
TOYOTA Pro Touch mit
Navigationssystem

GPS-Navigation
- Anwendungen -
Multimedia-Audiosystem
- Bluetooth®-Telefon
NOTIC E
Die beschriebenen Funktionen und Einstellungen variieren je nach Fahrzeugversion und Konfiguration sowie dem Bestimmungsland.
WARNI NG
Aus Sicherheitsgründen und weil sie eine ständige Aufmerksamkeit des Fahrers erfordern, müssen die folgenden Vorgänge bei stehendem Fahrzeug und eingeschalteter Zündung durchgeführt werden:– Koppeln des Smartphones mit dem System über Bluetooth.– Verwendung des Smartphones.– Verbindung zu CarPlay® oder Android Auto-Anwendungen (bestimmte Anwendungen unterbrechen ihre Anzeige, während das Fahrzeug fährt).– Ansehen eines Videos (das Video stoppt, sobald das Fahrzeug wieder anfährt).– Ändern der Systemeinstellungen und der Konfiguration.
NOTIC E
Das System ist so geschützt, dass es nur im Fahrzeug funktioniert.Die Meldung Energiesparmodus wird angezeigt, wenn das System dabei ist, in den Bereitschaftsmodus zu wechseln.
NOTIC E
System- und Karten-Updates können von der Webseite der Marke heruntergeladen werden.Das Aktualisierungsverfahren ist ebenfalls dort verfügbar.
Erste Schritte
Das Drücken bei laufendem Motor schaltet den Ton aus.Das Drücken bei ausgeschalteter Zündung schaltet das System ein.Erhöhen oder verringern Sie die Lautstärke mit dem Rad oder den Tasten "+" oder "-" (je nach Ausstattung).Verwenden Sie die Menütasten auf beiden Seiten oder unter dem Touchscreen für den Zugriff auf die Menüs und drücken Sie dann die virtuellen Tasten auf dem Touchscreen.Verwenden Sie je nach Modell die Taste "Quelle" oder "Menü" für den Zugriff auf die Rollmenüs und drücken Sie dann die virtuellen Tasten im Touchscreen.Sie können die Rollmenüs jederzeit aufrufen, indem Sie den Bildschirm mit drei Fingern kurz drücken.Alle Berührungsbereiche des Bildschirms sind weiß.Drücken Sie den "Zurück"-Pfeil, um eine Ebene zurück zu gehen.Zur Bestätigung "OK" drücken.
WARNI NG
Der Touchscreen ist "kapazitiv".Verwenden Sie zur Reinigung des Bildschirms ein weiches, nicht scheuerndes Tuch (z.B. Brillentuch) ohne zusätzliches Produkt.Berühren Sie den Bildschirm nicht mit scharfen Objekten.Berühren Sie den Bildschirm nicht mit feuchten Händen.
