Osvětlení registrační značky 311, 314- zadní křídlové dveře s prosklenými okénky- zadní výklopné dveřeKamera pro couvání 258Výhled vzad 259 -261
Výměna žárovek vzadu 310, 315Zadní světla (zadní křídlové dveře s prosklenými okénky) 303, 310 -312Zadní světla (zadní výklopné dveře) 303, 313 -3153. brzdové světlo 311, 314- zadní křídlové dveře s prosklenými okénky- zadní výklopné dveře
Výstražný trojúhelník 287Sada pro dočasnou opravu pneumatiky 290-295Rezer vní kolo, zvedák, výměna kola 296 -302Huštění, tlaky 295, 337
Vnější zpětná zrcátka 143 -144- ovládaná ručně- elektrickáOdmlžování- Odmrazování zpětných zrcátek 133Systém pro sledování mrtvého úhlu 252-254
Prodloužená kabina pevná 117-118Kabina, sklopná 118-119Boční posuvné dveře s ručním ovládáním 75 -77, 84- 86Elektrické boční posuvné dveře 78 - 83, 84- 86Kick-activated side doors opening 87- 9 0Mechanická dětská pojistka 194Elektrická dětská pojistka 194Dětská pojistka zadních oken 195
Boční směrové světlo 305
Příslušenství 271-273Střešní tyče / Zahrádka 273
Odtah 325-326Tažení přívěsu 198, 269Parkovací asistent zadní 255 -257
Zadní křídlové dveře s prosklenými okénky 91-93Zadní výklopné dveře 94Odmlžování- Odmrazování zadního okna 134
Exteriér (pokračování)
.
Z
Page 8 of 430

8
Proace_cs_Chap00b_vue-ensemble_ed2019_V02
Zadní stropní světla 141Výměna žárovek stropního světla 312
Vnitřní zpětné zrcátko 145Přední stropní světlo 141Výměna žárovek stropního světla 312
Uspořádání interiéru 119-122- držák pohárků/plechovek- koberce- sluneční clona- odkládací schránka- úložný prostor- horní úložný prostor- zásuvka pro elektrické příslušenství, USB portSchránka na nářadí 287-289
Úchyty ISOFIX (prodloužená kabina pevná) 186-189
Přední dvoumístná lavice 104-105Vyhřívaná lavice 105Smart Cargo 106 -109Pracovní stolek 109Dětské autosedačky 174-183
Sada pro dočasnou opravu pneumatiky 287-289, 290 -295Rezer vní kolo, zvedák, výměna kola 287-289, 296 -302
Uspořádání nákladového prostor u 12 2-123- upevňovací oka- zarážka pro nákladPříslušenství 271-273
Prodloužená kabina pevná 117-118
Čelní, boční airbagy 170 -173Deaktivace čelního airbagu spolujezdce 172, 177Zásuvky pro příslušenství 12 V 121Zásuvka USB 122
Přední sedadla 99 -103- ruční seřizování- elektrické seřizování- opěrka hlavy- vyhřívaná sedadlaBezpečnostní pásy 166 -168
Interiér
Z
Page 9 of 430

9
Proace_cs_Chap00b_vue-ensemble_ed2019_V02
Uspořádání interiéru 119-122- držák pohárků/plechovek- koberce- sluneční clona- odkládací schránka- úložný prostor- horní úložný prostor- zásuvka pro elektrické příslušenství, USB portSchránka na nářadí 287-289
Dětské autosedačky 174-181, 184-185Úchyty ISIOFIX 186 -187, 190 -192Zadní boční okna 124, 195
Jednodílná pevná lavice 110 -112Sedadlo a zadní pevná lavice 113 -115Štítky sedadel 116
Přední dvoumístná lavice 104-105Vyhřívaná lavice 105
Topení - Klimatizace vzadu 137
Sada pro dočasnou opravu pneumatiky 287-289, 290 -295Rezer vní kolo, zvedák, výměna kola 287-289, 296 -302
Uspořádání míst k sezení 123 -124- vysoká síť pro zadržování nákladu- zadní oknaPříslušenství 271-272
Zadní stropní světla 142Výměna žárovek stropního světla 312
Vnitřní zpětné zrcátko 145Přední stropní světlo 142Výměna žárovek ve stropním světle 312Čelní, boční, hlavové airbagy 170 -173Deaktivace čelního airbagu spolujezdce 172, 177Zásuvky pro příslušenství 12 V 121Zásuvka USB 122
Přední sedadla 99 -103- ruční seřizování- elektrické seřizování- poloha „stolek“- opěrka hlavy- vyhřívaná sedadlaBezpečnostní pásy 166 -168
Jednodílná pevná lavice 110 -112Sedadlo a zadní pevná lavice 113 -115Štítky sedadel 116
Interiér
.
Z
Page 289 of 430
289
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02
Pokud je Vaše vozidlo
vybaveno sadou pro
dočasnou opravu pneumatiky
1. Kompresor 12 V. Obsahuje vyplňovací přípravek pro dočasnou opravu kola a dohuštění pneumatiky.2. Tažné oko.
Pokud je Vaše vozidlo
vybaveno rezervním kolem
1. Klíč na demontáž šroubů kola. Umožňuje demontovat připevňovací šrouby kola a zvedat /spouštět zvedák.2. Zvedák. Slouží pro zdvihání vozidla.3. Přípravek pro demontáž krytky/ozdobného krytu kola. Pokud je jimi Vaše vozidlo vybaveno, umožňuje demontovat krytky šroubů hliníkových ráfků nebo ozdobného krytu plechového kola.4. Nástrčkový klíč pro bezpečnostní šroub. Slouží pro přizpůsobení klíče na demontáž šroubů kola pro speciální bezpečnostní š r o u by.5. Tažné oko.
Toto nářadí je specificky určeno pro Vaše vozidlo a dle výbavy vozidla se může lišit. Nepoužívejte jej k jiným účelům.
8
Porucha na cestě
Page 296 of 430

296
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02
Výměna kola
Nářadí je uloženo ve schránce na nářadí.
Přístup k nářadí
1. Klíč pro demontáž šroubů kola. Umožňuje demontovat připevňovací šrouby kola a zvedat /spouštět zvedák.2. Zvedák. Slouží ke zdvihání vozidla.3. Přípravek pro demontáž krytky/ozdobného krytu kola. Pokud je jím Vaše vozidlo vybaveno, umožňuje demontovat krytky šroubů hliníkových kol nebo okrasný kryt plechového kola.4. Nástrčkový klíč na bezpečnostní šrouby. Slouží pro přizpůsobení klíče na demontáž šroubů kola pro speciální bezpečnostní šrouby.
5. Tažné oko.
Více informací o Ta ž e n í vozidla naleznete v příslušné kapitole.
Zvedák smí být používán pouze pro výměnu kola s poškozenou pneumatikou.Zvedák nevyžaduje žádnou údržbu.
Zvedák splňuje požadavky evropských předpisů, jak je definuje Směrnice o strojních zařízeních 2006/42/EU.
Seznam nářadí
Toto nářadí je specificky určeno pro Vaše vozidlo a dle výbavy vozidla se může lišit. Nepoužívejte jej k jiným účelům.
Více informací o Schránce na nářadí naleznete v příslušné kapitole.
Porucha na cestě
Page 297 of 430

297
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02

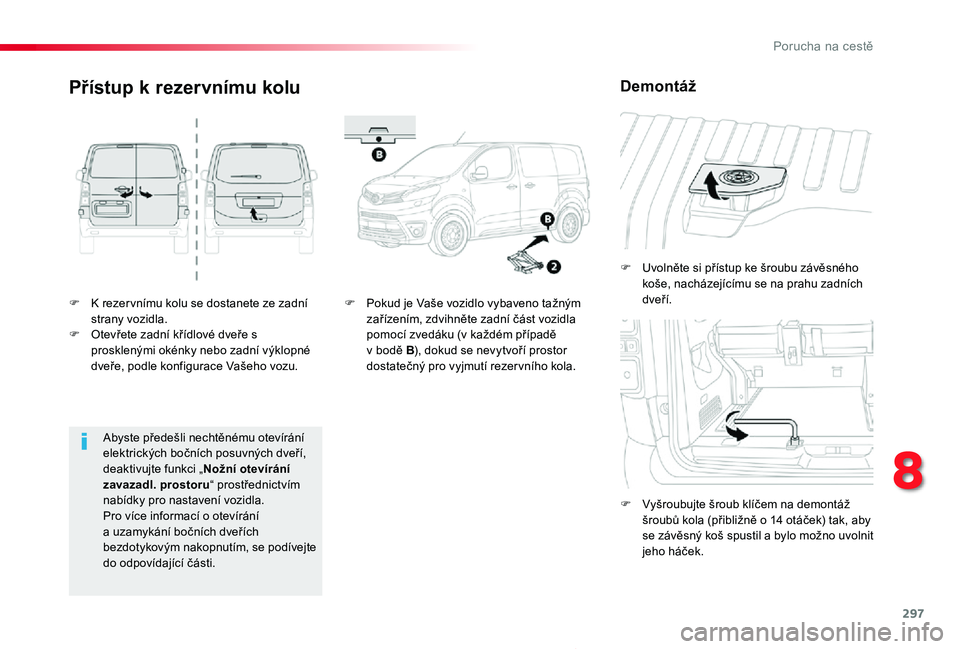

F K rezer vnímu kolu se dostanete ze zadní strany vozidla.F Otevřete zadní křídlové dveře s prosklenými okénky nebo zadní výklopné dveře, podle konfigurace Vašeho vozu.
F Uvolněte si přístup ke šroubu závěsného koše, nacházejícímu se na prahu zadních dveří.
F Vyšroubujte šroub klíčem na demontáž šroubů kola (přibližně o 14 otáček) tak, aby se závěsný koš spustil a bylo možno uvolnit jeho háček.
Přístup k rezervnímu kolu
F Pokud je Vaše vozidlo vybaveno tažným zařízením, zdvihněte zadní část vozidla pomocí zvedáku (v každém případě v bodě B), dokud se nevytvoří prostor dostatečný pro vyjmutí rezer vního kola.
Demontáž
Abyste předešli nechtěnému otevírání elektrických bočních posuvných dveří, deaktivujte funkci „Nožní otevírání zavazadl. prostoru“ prostřednictvím nabídky pro nastavení vozidla.Pro více informací o otevírání a uzamykání bočních dveřích
bezdotykovým nakopnutím, se podívejte do odpovídající části.
8
Porucha na cestě
Page 299 of 430

299
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02
F Pokud je Vaše vozidlo vybaveno koly s ocelovými ráfky, sejměte ozdobný kryt pomocí nástroje 3.F Pokud je Vaše vozidlo vybaveno koly s hliníkovými ráfky, sejměte krytky ze všech šroubů pomocí nástroje 3.F Pokud je jím Vaše vozidlo vybaveno, nasaďte nástrčkový klíč bezpečnostního šroubu 4 na klíč na demontáž šroubů kola 1 pro povolení bezpečnostního šroubu.F Povolte (nevyšroubovávejte) ostatní šrouby samotným klíčem na demontáž šroubů kola 1.
F Umístěte patku zvedáku na zem a ujistěte se, že se nachází přímo pod zvoleným místem A nebo B na spodku karosérie, co nejblíže vyměňovanému kolu.
Demontáž kola
Zaparkování vozidla
Odstavte vozidlo tak, aby nebránilo silničnímu provozu: podklad musí být vodorovný, stabilní a s nekluzkým povrchem.
Nepoužívejte:- zvedák k jiným účelům než ke zdvihání vozilda,
- jiný zvedák než ten dodaný výrobcem vozidla.
Pokud je Vaše vozidlo vybaveno mechanickou převodovkou, zařaďte pr vní rychlostní stupeň, poté vypněte zapalování, aby došlo k zablokování kol.
Pokud je Vaše vozidlo vybaveno automatickou převodovkou, dejte předvolič do polohy P, poté vypněte zapalování, aby došlo k zablokování kol.
Pokud je Vaše vozidlo vybaveno pilotovanou převodovkou, dejte předvolič do polohy A, poté vypněte zapalování, aby došlo k zablokování kol.
Zatáhněte parkovací brzdu
a zkontrolujte rozsvícení kontrolky na přístrojové desce.Vždy se ujistěte, že všichni cestující vystoupili z vozidla a že se nacházejí na bezpečném místě.Nikdy si nelehejte pod vozidlo, které je podepřeno pouze zvedákem; vždy použijte stojánek.
8
Porucha na cestě
Page 300 of 430
300
Proace_cs_Chap08_En-cas-de-panne_ed2019_V02
Dbejte na to, aby byl zvedák ve stabilní poloze. Na kluzkém nebo nepevném povrchu může zvedák podklouznout nebo se ohnout - Nebezpečí poranění!Zvedák umísťujte pouze do vyznačených míst A nebo B na vozidle a ujistěte se, že je opěra pro zvedák správně vystředěna v hlavě zvedáku. V opačném případě hrozí riziko poškození vozidla a/nebo ohnutí zvedáku - Nebezpečí poranění!
F Vyšroubujte šrouby a uložte je na čisté místo.F Sundejte kolo.
F Vytočte zvedák 2 pomocí kolečka tak, aby byla jeho hlava v kontaktu se zvoleným místem A nebo B; opěra pro zvedák A nebo B na vozidle se musí nacházet ve středu hlavy zvedáku.
F Zvedněte vozidlo pomocí klíče na demontáž kola 1 tak, aby zůstal dostatečně velký prostor mezi kolem a zemí a byla usnadněna montáž rezer vního kola (nepoškozeného).
Porucha na cestě
