2020 TOYOTA PROACE isofix

.
.
4
Proace_lt_Chap00a_sommaire_ed01-2019
Bendroji apžvalga
Prietaisų skydeliai 14Kontrolinės lemputės 17Aušinimo skysčio temperatūros 31Kilometrų skaičiuokliai 38Apšvietimo reostatas 39Automobilio kompiuteris 40Jutiklinis ekranas 43Datos ir valandų nustatymas 46
Raktas 47Raktas, nuotolinis valdymas 47Smart Entry & Start System 55Užrakinimas ir atrakinimas iš vidaus 72Priekinės durys 74Šoninės slankiosios ranka valdomos durys 75Elektra valdomos šoninės slankiosios durys 78Kick-activated side doors opening and locking 87Galinės durys su stikliniais langais 91Užpakalinis bagažinės dangtis 94Signalizacija 95Elektriniai stiklų kėlikliai 98
Vairo reguliavimas 99Priekinės sėdynės 99Priekinė dvivietė sėdynė 104Smart Cargo 10 6Vientisas fiksuotas sėdynių blokas 110Fiksuota galinė sėdynė ir sėdynių blokas 113Pailginta fiksuota kabina 117Kelių asmenų kabina, pritaikoma sulenkiant 118Vidaus patogumo įranga 119Krovininės dalies patogumo įranga 122Sėdimų jų vietų patogumo įranga 123Šildymas ir ventiliacija 125Ranka reguliuojamas oro kondicionierius 126Dviejų zonų automatinis oro kondicionierius 128Šerkšno ir aprasojimo pašalinimas nuo priekinio stiklo 132Šerkšno ir aprasojimo pašalinimas nuo veidrodžių 133Šerkšno ir aprasojimo pašalinimas nuo galinio stiklo 134Galinių vietų šildymas ir vėsinimas 137Fuel burner heater/Remote controlled fuel burner heater 13 8Plafonai 141
Galinio vaizdo veidrodžiai 143Apšvietimo jungiklis 146Dienos šviesų žibintai 149Automatinis šviesų įsijungimas 149Automatinis tolimų jų šviesų perjungimas 153Šviesų spindulio aukščio rankinis reguliavimas 155Stiklo valytuvų jungiklis 156Automatinis stiklo valytuvų veikimas 157
Avarinė signalizacija 160ER A-GLONASS emergency call system 160Garsinis signalas 161Elektroninė stabilumo programa (ESC) 161Toyota Traction Select 16 4Saugos diržai 166Oro pagalvės 170Vaikų kėdutės 174Priekinės keleivio oro pagalvės išjungimas 177Laikikliai ISOFIX 186Mechaninis vaikų apsaugos įtaisas 194Elektrinis vaikų apsaugos įtaisas 194Galinių vietų stiklų vaikų apsauga 195
Ekovairavimas
Automobilio kontrolės prietaisai
Durys ir gaubtai
Ergonomija ir komfortasApšvietimas ir matomumas
Saugumas
E t i k e t ė s 11
Turinys

8
Proace_lt_Chap00b_vue-ensemble_ed01-2019
Galiniai plafonai 141Plafono lempučių pakeitimas 312
Vidinis galinio vaizdo veidrodis 145Priekinis plafonas 141Plafono lempučių pakeitimas 312
Vidaus patogumo įranga 119 -122- puodukų/skardinių dėklas- kilimėliai- skydelis nuo saulės- daiktadėžė- smulkių daikų dėžutė- viršutinė daiktadėžė- priedų maitinimo lizdas, USB jungtisĮrankių dėžutė 287-289
Laikikliai ISOFIX (pailgintoje fiksuotoje kabinoje) 18 6 -189
Priekinė 2 vietų keleivių sėdynė 10 4 -10 5Šildomas sėdynių blokas 105Smart Cargo 106 -109Darbinis staliukas 109Vaikų kėdutės 174-183
Padangos laikino sutaisymo komplektas 287-289, 290 -295Atsarginis ratas, keltuvas, rato keitimas 287-289, 296 -302
Krovininės dalies patogumo įranga 12 2-123- tvirtinimo kilpos- krovinių atramosPapildoma įranga 271-273
Pailginta fiksuota kabina 117-118
Priekinės ir šoninės oro pagalvės 170 -173Priekinės keleivio oro pagalvės išjungimas 172, 177Papildomos įrangos lizdai, 12 V 121USB lizdas 122
Priekinės sėdynės 99 -103- rankinis reguliavimas- elektrinis reguliaviamas- galvos atrama- šildomos sėdynėsSaugos diržai 166 -168
Vidus
Bendroji apžvalga

9
Proace_lt_Chap00b_vue-ensemble_ed01-2019
Vidaus patogumo įranga 119 -122- puodukų/skardinių dėklas- kilimėliai- skydelis nuo saulės- daiktadėžė- smulkių daiktų dėžutė- viršutinė daiktadėžė- priedų maitinimo lizdas, USB jungtisĮrankių dėžutė 287-289
Vaikų kėdutės 174-181, 184-185Laikikliai ISOFIX 186 -187, 190 -192Galiniai šoniniai stiklai 124, 195
Fiksuotas sėdynių blokas 110 -112Fiksuota galinė sėdynė ir sėdynių blokas 113 -115Sėdynių etiketės 116
Priekinė dvivietė keleivio sėdynė 10 4 -10 5Šildomas sėdynių blokas 105
Galinės dalies šildymas ir ventiliacija 137
Padangos laikino sutaisymo komplektas 287-289, 290 -295Atsarginis ratas, keltuvas, rato pakeitimas, įrankiai 287-289, 296 -302
Sėdimų jų vietų įranga 123 -124- aukštų krovinių prilaikymo tinklelis- galiniai stiklaiPapildoma įranga 271-272
Galiniai plafonai 142Plafono lempčių pakeitimas 312
Vidinis galinio vaizdo veidrodis 145Priekinis plafonas 142Plafono lemputės pakeitimas 312Priekinės ir šoninės oro pagalvės, oro užuolaidos 170 -173Priekinės keleivio oro pagalvės išjungimas 172, 177Papildomos įrangos lizdai, 12 V 121Lizdas USB 122
Priekinės sėdynės 99 -103- rankinis reguliavimas- elektrinis reguliavimas- staliuko padėtis- galvos atrama- šildomos sėdynėsSaugos diržai 166 -168
Vientisas fiksuotas sėdynių blokas 11 0 -112Galinė sėdynė ir sėdynių blokas 113 -115Sėdynių etiketės 116
Vidus
.
Bendroji apžvalga

117
Proace_lt_Chap03_ergonomie-et-confort_ed01-2019

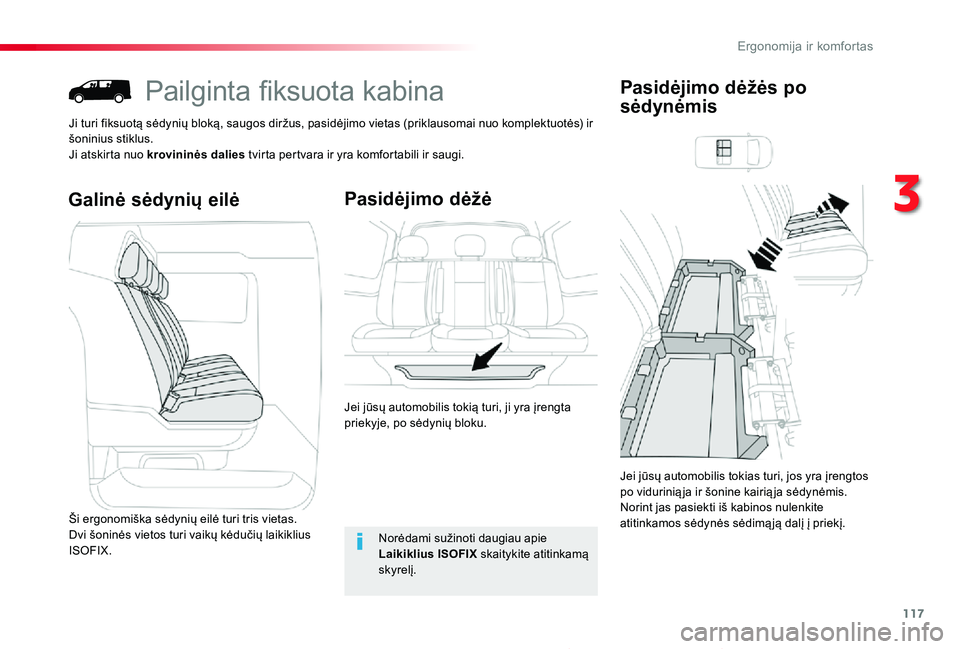

Pailginta fiksuota kabina
Ji turi fiksuotą sėdynių bloką, saugos diržus, pasidėjimo vietas (priklausomai nuo komplektuotės) ir šoninius stiklus.Ji atskirta nuo krovininės dalies tvirta pertvara ir yra komfortabili ir saugi.
Galinė sėdynių eilėPasidėjimo dėžė
Jei jūsų automobilis tokią turi, ji yra įrengta priekyje, po sėdynių bloku.
Ši ergonomiška sėdynių eilė turi tris vietas.Dvi šoninės vietos turi vaikų kėdučių laikiklius ISOFIX.
Pasidėjimo dėžės po
sėdynėmis
Norėdami sužinoti daugiau apie Laikiklius ISOFIX skaitykite atitinkamą skyrelį.
Jei jūsų automobilis tokias turi, jos yra įrengtos po vidurinią ja ir šonine kairią ja sėdynėmis.Norint jas pasiekti iš kabinos nulenkite atitinkamos sėdynės sėdimą ją dalį į priekį.
3
E

124
Proace_lt_Chap03_ergonomie-et-confort_ed01-2019

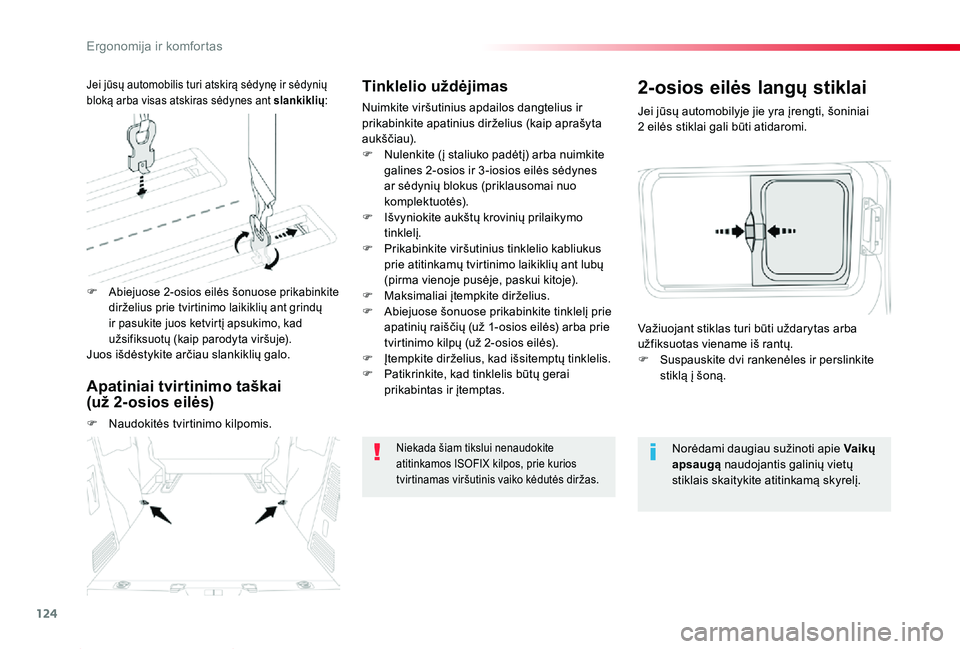

Tinklelio uždėjimas
Nuimkite viršutinius apdailos dangtelius ir prikabinkite apatinius dirželius (kaip aprašyta aukščiau).F Nulenkite (į staliuko padėtį) arba nuimkite galines 2-osios ir 3 -iosios eilės sėdynes ar sėdynių blokus (priklausomai nuo komplektuotės).F Išvyniokite aukštų krovinių prilaikymo tinklelį.
F Prikabinkite viršutinius tinklelio kabliukus prie atitinkamų tvirtinimo laikiklių ant lubų (pirma vienoje pusėje, paskui kitoje).F Maksimaliai įtempkite dirželius.F Abiejuose šonuose prikabinkite tinklelį prie apatinių raiščių (už 1-osios eilės) arba prie tvirtinimo kilpų (už 2-osios eilės).F Įtempkite dirželius, kad išsitemptų tinklelis.F Patikrinkite, kad tinklelis būtų gerai prikabintas ir įtemptas.
Niekada šiam tikslui nenaudokite atitinkamos ISOFIX kilpos, prie kurios tvirtinamas viršutinis vaiko kėdutės diržas.
Jei jūsų automobilyje jie yra įrengti, šoniniai 2 eilės stiklai gali būti atidaromi.
2-osios eilės langų stiklai
Norėdami daugiau sužinoti apie Vaikų apsaugą naudojantis galinių vietų stiklais skaitykite atitinkamą skyrelį.
Važiuojant stiklas turi būti uždarytas arba užfiksuotas viename iš rantų.F Suspauskite dvi rankenėles ir perslinkite stiklą į šoną.
F Abiejuose 2-osios eilės šonuose prikabinkite dirželius prie tvirtinimo laikiklių ant grindų ir pasukite juos ketvirtį apsukimo, kad užsifiksuotų (kaip parodyta viršuje).Juos išdėstykite arčiau slankiklių galo.
Jei jūsų automobilis turi atskirą sėdynę ir sėdynių bloką arba visas atskiras sėdynes ant slankiklių:
Apatiniai tvirtinimo taškai (už 2-osios eilės)
F Naudokitės tvirtinimo kilpomis.
Ergonomija ir komfortas

174
Proace_lt_Chap05_securite_ed01-2019
Pagrindiniai vaikų kėdučių naudojimo reikalavimai
Tam, kad vaikų saugumas būtų optimalus, laikykitės žemiau išdėstytų nurodymų:- pagal Europos Są jungos reglamentą visi jaunesni kaip 12 metų arba mažesnio negu pusantro metro ūgio vaikai turi būti vežami naudojant patvir tintas ir pritaikytas pagal svorį vaikų kėdutes vietose, turinčiose saugos diržus arba laikiklius ISOFIX*,- pagal statistiką, saugiausia vežti vaikus galinėse jūsų automobilio vietose,- mažesnis kaip 9 kg svorio vaikas būtinai turi būti vežamas atgręžtas atgal, tiek vežant priekyje, tiek galinėse vietose.
To y o t a jums pataria vaikus vežti automobilio galinėse vietose:- iki 3 metų amžiaus - atgręžtus atgal,- vyresnius kaip 3 metų - atgręžtus į priekį.
Kurdama automobilio koncepciją firma Toyota nuolat rūpinasi vaikų saugumu, tačiau jų saugumas priklauso taip pat ir nuo jūsų.
* Vaikų vežimo automobiliu taisyklės yra atskiros kiekvienoje šalyje. Sužinokite apie savo šalyje galiojančias vaikų vežimo automobiliu taisykles.
Saugumas

181
Proace_lt_Chap05_securite_ed01-2019
Grupės 2 ir 3: nuo 15 iki 36 kg
L5 "TOYOTA KIDIFIX XP SICT"Šios kėdutės gali būti tvirtinamos prie automobilio ISOFIX laikiklių.Vaikas yra prilaikomas saugos diržo.
L6 "TOYOTA DUO PLUS"Vaikas yra laikomas saugos diržo.
5
Saugumas

186
Proace_lt_Chap05_securite_ed01-2019
Laikikliai ISOFIX
Netinkamai įrengus vaiko kėdutę automobilyje, vaiko apsauga susidūrimo atveju tampa neveiksminga.
Norėdami sužinoti, kokios vaikų kėdutės ISOFIX gali būti įtaisomos jūsų automobilyje, žiūrėkite vaikų kėdučių ISOFIX įrengimo lentelę.
Griežtai laikykitės vaiko kėdutės uždėjimo nurodymų, pateiktų kėdutės gamintojo instrukcijoje.
Jūsų automobilis pritaikytas pagal ISOFIX naujausią reglamentą.Jei jūsų automobilyje yra įrengti reglamentuoti laikikliai ISOFIX, jie yra nurodyti etiketėmis.Tai yra trys žiedai ant kiekvienos sėdynės.- Du priekiniai žiedai A, įtaisyti tarp sėdynės atlošo ir sėdimosios dalies ir paženklinti užrašu "ISOFIX",- Jei automobilis tokį turi, vienas galinis žiedas B, įtaisytas už automobilio sėdynės, vadinamasis "Top Tether", skirtas tvirtinti viršutiniam diržui, paženklintas užrašu "Top Tether".Tvirtinimas "Top Tether" leidžia prikabinti
viršutinį jį vaiko kėdutės diržą, kai jį turi. Priešpriešinio susidūrimo atveju ši priemonė apriboja kėdutės virtimą į priekį.
Ši tvirtinimo sistema ISOFIX jums garantuoja patikimą, tvirtą ir greitą vaiko kėdutės tvirtinimą jūsų automobilyje.Vaikų kėdutės ISOFIX turi du užraktus, kurie užsikabina už šių dviejų priekinių tvirtinimo žiedų A.Kai kurios vaikų kėdutės taip pat turi viršutinį diržą, kuris prikabinamas prie galinio tvirtinimo žiedo B.Vaiko kėdutės prikabinimas prie tvirtinimo "Top
Tether":- prieš uždėdami vaiko kėdutę šioje vietoje, nuimkite ir padėkite galvos atramą ( ją grąžinkite į vietą, kai vaiko kėdutė bus nuimta),- perjuoskite vaiko kėdutės diržą per automobilio sėdynės atlošą, jį uždėdami tarp galvos atramos strypų kaurymių,
- prikabinkite viršutinį jį diržą prie galinio tvirtinimo žiedo B,- įtempkite viršutinį jį diržą.
Saugumas
