2020 TOYOTA PROACE ABS

4
Proace_lt_Chap00b_vue-ensemble_ed01-2019
Išorė
Degalų bakas, jo kamštis 265 -266Apsauga nuo netinkamų degalų 26 6 -267Dyzelino tiekimo sutrikimas ir atnaujinimas 327
Tyre Pressure Warning System (TPWS) 262-264Padangos, jų slėgis 263 -264, 337ESC programa 161-163ABS, REF 162CDS, ASR 163Toyota Traction Select 163, 164-165Sniego grandinės 268
Priekinės durys 74-75"AdBlue®" bakelis 283 -286Įrankių dėžutė 287-289
Automatinis šviesų įsijungimas 149Automatinis tolimų jų šviesų perjungimas 153-154Posūkių rodikliai 148Šviesų spindulio aukščio rankinis reguliavimas 155Priekinių lempučių pakeitimas 303 -309Žibintų plautuvas 158
Variklio gaubto atidarymas 276
Raktas 47Raktas, nuotolinis valdymas 47-54Elemento pakeitimas, pradinės padėties nustatymas 54Smart Entry & Start System 55 -71Elemento pakeitimas, inicijavimas 70Variklio užvedimas ir išjungimas raktu, nuotoliniu valdymu 199 -201Variklio užvedimas ir išjungimas su berakte įlipimo ir Smart Entry & Start System 202-204Užrakinimas ir atrakinimas iš vidaus 72-73Signalizacija 95-97
Road Sign Assist 225 -228For ward collision warning 243 -245Autonomous emergency braking 243, 246 -248Driver Attention Alert 250 -251
Stiklo valytuvų šluostiklio pakeitimas 274Automatinis stiklo valymas 157-158Aprasojimo, šerkšno pašalinimas nuo priekinio stiklo 132
Rūko šviesų žibintai 147, 309Dienos šviesos 149, 305Posūkio statinis apšvietimas 152
Pastatymo priekiu pagalba 255 -257Vilkimas 325-326
Bendroji apžvalga

18
Proace_lt_Chap01_instruments-de-bord_ed01-2019
Kontrolinė lemputėBūsenaPriežastisVeiksmai / pastabos
STOPdega tolygiai, kartu su kita pavojaus lempute, lydima garsinio signalo ir pranešimo
Lemputė užsidega, kai aptinkama rimtų variklio, stabdymo, vairo stiprintuvo ir kt. sistemų gedimų, arba rimtų elektros įrangos sutrikimų.
Būtina sustabdyti automobilį, kai tik leidžia eismo saugumo sąlygos.Sustokite, išjunkite variklį ir nedelsdami susisiekite su Toyota atstovu arba kitu kvalifikuotu specialistu.
Stovėjimo stabdžiodega tolygiaiStovėjimo stabdys yra užspaustas arba ne iki galo atleistas.Atleiskite stovėjimo stabdį ir lemputė užges; laikykite koją ant stabdžių pedalo.Laikykitės saugumo rekomendacijų.Norėdami sužinoti daugiau apie Stovėjimo stabdį skaitykite atitinkamą skyrelį.
Stabdžių sistemosdega tolygiaiYra stipriai sumažėjęs stabdžių skysčio lygis stabdžių sistemoje.Būtina sustoti, kuo griežčiausiai laikantis eismo saugumo.Papildykite lygį Toyota tinklo atstovybės rekomenduotu skysčiu.Jei gedimas lieka, dėl remonto darbų nedelsdami kreipkitės į Toyota atstovą arba į kitą kvalifikuotą specialistą.
+
dega tolygiai, susieta su lempute ABSYra sugedęs elektroninis stabdymo skirstytuvas (REF).Būtina sustoti, kuo griežčiausiai laikantis eismo saugumo.Patikrinkite automobilį Toyota atstovybėje arba kito kvalifikuoto specialisto remonto dirbtuvėse.
Automobilio kontrolės prietaisai

23
Proace_lt_Chap01_instruments-de-bord_ed01-2019
Ratų antiblokavimo (ABS)
dega tolygiaiYra sugedusi ratų antiblokavimo sistema.Automobilyje lieka veikti paprasta stabdžių sistema.Važiuokite atsargiai, nedideliu greičiu ir nedelsdami išjunkite variklį ir susisiekite su Toyota atstovu arba kitu kvalifikuotu specialistu.
Kontrolinė lemputėBūsenaPriežastisVeiksmai / pastabos
For ward collision warning / Autonomous
emergency braking system with Pedestrian Detection
mirksiSistema ima veikti.Sistema trumpai staigiai stabdo, kad sumažintų greitį dėl susidūrimo su priekyje važiuojančiu automobiliu pavojaus.
dega tolygiai, kartu pasirodo pranešimas ir veikia garsinis signalizatorius
Sistema yra sugedusi.Nedelsdami užpildykite rezer vuarą Toyota atstovo arba kito kvalifikuoto specialisto remonto dirbtuvėse.
dega tolygiai, kartu pasirodo pranešimasSistema yra išjungta (išjungiama naudojantis meniu).Daugiau informacijos apie padangų oro slėgio įspėjamą ją sistemą Tyre Pressure Warning System (TPWS) rasite atitinkamam skyriuje.
Dalelių filtro (dyzelinio v.)dega tolygiai, kartu įsijungia garsinis signalas ir pasirodo pranešimas apie pavojų užsikimšti dalelių filtrui
Tai rodo, kad pradėjo užsikimšti dalelių filtras.Tam, kad būtų išvalytas filtras, kai eismo sąlygos leidžia, pavažiuokite ne mažesniu kaip 60 km/h greičiu, kol užges lemputė.
dega tolygiai, kartu įsijungia garsinis signalas ir pasirodo pranešimas apie nepakankamą dalelių filtro priedo lygį
Tai rodo minimalų priedo lygį bakelyje.Nedelsdami užpildykite rezer vuarą Toyota atstovo arba kito kvalifikuoto specialisto remonto dirbtuvėse.
1
Automobilio kontrolės prietaisai

160
Proace_lt_Chap05_securite_ed01-2019
Automatiškai užsidegantys
avarinės signalizacijos žibintai
Avarinė signalizacija
Avarinio stabdymo metu ir veikiant staigaus sulėtėjimo jėgai, taip pat kai ima veikti ABS sistema arba susidūrimo atveju automatiškai įsijungia avarinės signalizacijos žibintai.
Jie užgęsta automatiškai po pirmojo pagreitėjimo.F Taip pat jūs galite juos išjungti paspaudę mygtuką.
Įsijungus posūkių rodiklių žibintams kiti kelių eismo dalyviai yra įspėjami apie pavojų avarijos, automobilio vilkimo ar gedimo atveju.
ERA-GLONASS
emergency call system*
Ši sistema leidžia jums paskambinti ER A-GLONASS skubios pagalbos iškvietimo avarinėmis tarnybomis.
Norėdami daugiau sužinoti apie Garso ir telematikos įrangą ir apie šios
įrangos naudojimą skaitykite atitinkamą skyrių.
F Paspauskite mygtuką ir visi posūkių rodiklių žibintai ims mirksėti.Ji gali veikti išjungus uždegimo kontaktą.
* jei įrengta.
Saugumas

161
Proace_lt_Chap05_securite_ed01-2019
Elektroninę stabilumo programą (ESC: Electronic Stability Control) sudaro šios dalys:- ratų antiblokavimo sistema (ABS) ir elektroninio stabdymo skirstytuvas (REF),- avarinio stabdymo stiprintuvas (AFU),- ratų apsauga nuo buksavimo (ASR),- dinaminė stabilumo kontrolė (CDS).
Elektroninė stabilumo programa (ESC)
Apibrėžtys
Ratų antiblokavimo sistema (ABS) ir elektroninis stabdymo skirstytuvas (REF)
Ši sistema padidina jūsų automobilio stabilumą ir valdomumą stabdant ir leidžia jį geriau valdyti važiuojant vingiuotu keliu, ypač su pažeista arba slidžia kelio danga.ABS neleidžia užsiblokuoti ratams avarinio stabdymo metu.REF užtikrina bendrą stabdymo intensyvumo paskirstymą atskiriems ratams.
Avarinis stabdymas (EBA)/Stabdžių pagalbinė sistema
Stabdant avarinėje situacijoje ši sistema leidžia greičiau pasiekti optimalų stabdžių paspaudimą bei sumažinti stabdymo kelią.Ji įsijungia priklausomai nuo stabdžių pedalo paspaudimo greičio. Tai pajuntama iš sumažėjusio stabdžio pedalo pasipriešinimo ir padidėjusio stabdymo stiprumo.
Slydimo kontrolės (ASR)/sukibimo kontrolės (TRC) sistema
Veikdama varomų jų ratų stabdžius ir variklį sistema ASR pagerina automobilio pajudėjimą, kad būtų sumažintas ratų buksavimas. Ji taip pat pagerina automobilio kryptinį stabilumą pagreitėjant.
Dinaminio stabilumo kontrolės sistema (DSC)/Automobilio stabilumo kontrolės sistema (VSC)
Kai atsiranda skirtumas tarp trajektorijos, kuria važiuoja automobilis, ir tos, kuria nori sukti vairuotojas, sistema CDS kontroliuoja kiekvieną ratą ir automatiškai veikia vieno ar kelių ratų stabdžius bei variklį, kad automobilis imtų važiuoti norima trajektorija (kiek tai leidžia fizikos dėsniai).
Garsinis signalas
F Paspauskite centrinę vairo dalį.
5
S

162
Proace_lt_Chap05_securite_ed01-2019
Ratų antiblokavimo sistema
(ABS) ir elektroninis
stabdymo skirstytuvas
(REF)
Prireikus stabdyti avarinėje situacijoje spauskite pedalą labai stipriai, nė kiek jo neatleisdami.
Keisdami ratus (padangas ir ratlankius) pasirūpinkite, kad jie atitiktų jūsų automobilio gamintojų nurodymus.Normaliai veikiant ABS sistemai gali būti juntama silpna stabdžių pedalo vibracija.
Kai ši kontrolinė lemputė ima degti tolygiai, rodo ABS sistemos sutrikimą.Automobilis išlaiko paprastą
stabdymo sistemą. Atsargiai važiuokite saikingu greičiu.
Užsidegusi ši kontrolinė lemputė, sujungta su lempute STOP ir ABS lempute, įsijungęs garsinis signalizatorius ir pasirodęs pranešimas rodo, kad nebeveikia elektroninis stabdymo skirstytuvas (REF).Būtina sustoti laikantis eismo saugumo.Abiem atvejais sistemą turi
patikrinti Toyota atstovas arba kitas kvalifikuotas ir tinkamą įrangą turintis specialistas.
Išmanioji traukos kontrolė
Jei jūsų automobilis tokią įrangą turi, yra įdiegta sukibimo kontrolės slidžiame kelyje sistema, vadinamoji elektroninė traukos kontrolė.Ši sistema nustato silpną ratų sukibimą su kelio danga, kuris gali trukdyti automobiliu pajudėti iš vietos važiuojant per gilų purų arba suplūktą sniegą.Tokiose situacijose elektroninė traukos kontrolė reguliuoja priekinių ratų prabuksavimą ir taip garantuoja optimalią automobilio dinamiką bei trajektorijos kontrolę.
Važinėjant slidžiais keliais primygtinai rekomenduojama užsidėti žiemines padangas.
Dinaminė stabilumo kontrolė (CDS) ir apsauga nuo buksavimo (ASR)
Įjungimas
Šios sistemos įsijungia automatiškai, kai tik į jungiamas automobilio uždegimo kontaktas.
Kai tik nustatomas sukibimo trūkumas arba nukrypimas nuo trajektorijos, šios sistemos ima reguliuoti variklio ir stabdžių veikimą.
Saugumas

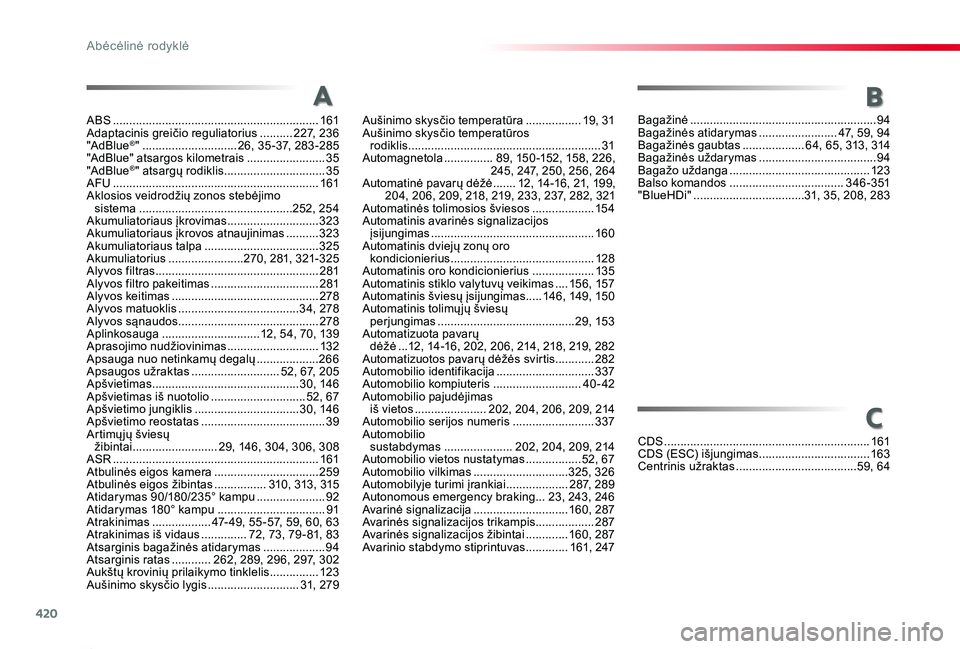

420
Proace_lt_Chap11_index-alpha_ed01-2019
ABS ...............................................................161Adaptacinis greičio reguliatorius ..........227, 236"AdBlue®" .............................26, 35-37, 283-285"AdBlue" atsargos kilometrais ........................35"AdBlue®" atsargų rodiklis ...............................35AFU ...............................................................161Aklosios veidrodžių zonos stebėjimo sistema ...............................................252, 254Akumuliatoriaus įkrovimas ............................323Akumuliatoriaus įkrovos atnaujinimas ..........323Akumuliatoriaus talpa ...................................325Akumuliatorius .......................270, 281, 321-325Alyvos filtras ..................................................281Alyvos filtro pakeitimas .................................281Alyvos keitimas .............................................278Alyvos matuoklis .....................................34, 278Alyvos sąnaudos ...........................................278Aplinkosauga ..............................12, 54, 70, 13 9Aprasojimo nudžiovinimas ............................132Apsauga nuo netinkamų degalų ...................266Apsaugos užraktas ...........................52, 67, 205Apšvietimas .............................................30, 14 6Apšvietimas iš nuotolio .............................52, 67Apšvietimo jungiklis ................................30, 14 6Apšvietimo reostatas ......................................39Artimų jų šviesų žibintai ..........................29, 14 6, 304, 306, 308ASR ...............................................................161Atbulinės eigos kamera ................................259Atbulinės eigos žibintas ................310, 313, 315Atidarymas 90/180/235° kampu .....................92Atidarymas 180° kampu .................................91Atrakinimas ..................47-49, 55-57, 59, 60, 63Atrakinimas iš vidaus ..............72, 73, 79-81, 83Atsarginis bagažinės atidarymas ...................94Atsarginis ratas ............262, 289, 296, 297, 302Aukštų krovinių prilaikymo tinklelis ...............123Aušinimo skysčio lygis ............................31, 279
Aušinimo skysčio temperatūra .................19, 31Aušinimo skysčio temperatūros rodiklis ...........................................................31Automagnetola ...............89, 15 0-152, 15 8, 226, 245, 247, 250, 256, 264Automatinė pavarų dėžė .......12, 14-16, 21, 19 9, 204, 206, 209, 218, 219, 233, 237, 282, 321Automatinės tolimosios šviesos ...................15 4Automatinis avarinės signalizacijos įsijungimas ..................................................160Automatinis dviejų zonų oro kondicionierius ............................................128Automatinis oro kondicionierius ...................13 5Automatinis stiklo valytuvų veikimas ....15 6, 157Automatinis šviesų įsijungimas .....14 6, 149, 15 0Automatinis tolimų jų šviesų perjungimas ..........................................29, 15 3Automatizuota pavarų dėžė ...12, 14-16, 202, 206, 214, 218, 219, 282Automatizuotos pavarų dėžės svirtis............282Automobilio identifikacija ..............................337Automobilio kompiuteris ...........................40-42Automobilio pajudėjimas iš vietos ......................202, 204, 206, 209, 214Automobilio serijos numeris .........................337Automobilio sustabdymas .....................202, 204, 209, 214Automobilio vietos nustatymas .................52, 67Automobilio vilkimas .............................325, 326Automobilyje turimi įrankiai ...................287, 289Autonomous emergency braking ...23, 243, 246Avarinė signalizacija .............................160, 287Avarinės signalizacijos trikampis..................287Avarinės signalizacijos žibintai .............160, 287Avarinio stabdymo stiprintuvas .............161, 247
AB
C
Bagažinė .........................................................94Bagažinės atidarymas ........................47, 59, 94Bagažinės gaubtas ...................64, 65, 313, 314Bagažinės uždarymas ....................................94Bagažo uždanga ...........................................123Balso komandos ...................................346-3 51"BlueHDi" ..................................31, 35, 208, 283
CDS ...............................................................161CDS (ESC) išjungimas ..................................163Centrinis užraktas .....................................59, 64
Abėcėlinė rodyklė

424
Proace_lt_Chap11_index-alpha_ed01-2019
o
Padangos ........................................................12Padangos laikino sutaisymo komplektas ........................................289, 290Padangos sutaisymas ...................................290Padangos sutaisymo komplektas .................290Padangų oro slėgis ........12, 290, 295, 302, 337Pakelto vaizdo rodmenys .............222, 223, 244Palydimasis apšvietimas...............................15 0Pamirštas raktas ...........................................201Pamirštos šviesos .........................................148Papildoma įranga ..........................203, 271, 272Papildomasis šildymas ...........................95, 13 8Papildomas padangos pripūtimas (naudojantis komplektu) .............................290Papildomos įrangos 12 V jungtis ..................121Pasidėjimo dėžės ...................................117, 120Pasidėjimo vietos ..................105, 109, 117, 120Pasirinktinis atrakinimas .........47, 49, 55, 56, 60Pasitinkamasis apšvietimas..........................151Pastatymo atbulomis pagalba ..............255, 256
P
Raktas ..............................47-50, 71, 74, 75, 19 9Raktas su distanciniu valdymu..................................50, 64, 19 9, 205Ranka atidaromos šoninės slankiosios durys ....................................75-77Rankinė pavarų dėžė ............12, 14-16, 21, 206, 207, 218, 219, 233, 237, 282Rankinės pavarų dėžės svirtis .....................207Rato gaubtas .................................................302Rato nuėmimas .............................................299Rato pakeitimas ............................................296Rato uždėjimas .............................................299Ratų antiblokavimas (ABS) ...........................161Ratu apsauga nuo buksavimo (ASR) .....25, 161REF ...............................................................161
Oro srauto stiprumo reguliavimas ................128Oro užuolaidos ..............................................173Pastatymo atbulomis vaizdinė ir garsinė pagalba .......................................256Pastatymo priekiu pagalba ...........................256Pavaros perjungimo indikatorius ..................208Pavarų svirtis ..........................................12, 214Pavarų svirtis (automatinės dėžės) ..............209Perslenkama galinė sėdynė ir sėdynių blokas .........................................................11 6Pirotechniniai įtempikliai (saugos diržai) ............................................169Plafonai ..................................141, 142, 312, 315Plafonas ........................................................312Posūkių rodikliai ...........................148, 304, 307, 308, 310, 313, 315Posūkių rodiklių žibintai ................................148Priedas "AdBlue" .....................................26, 285Priedo "AdBlue" įpylimo anga .......................285Priedo "AdBlue®" papildymas .......................285Priėjimas prie atsarginio rato ........................297Priekaba ................................................198, 269Priekabos svorio duomenys ........333, 335, 336Priekinė sėdynių eilė .....................................105Priekinės galvos atramos .....................103, 104Priekinės oro pagalvės .........................171, 173Priekinės sėdynės ..........................99, 101, 102Priekiniai rūko šviesų žibintai .................................147, 152, 304, 309Priekinis 2 vietų sėdynių blokas ...........104, 167Priekinis plafonas ...................141, 142, 312, 315Priekinis porankis..........................................103Prietaisų rodikliai.............................................14Prietaisų rodiklis ........................................15, 16Prietaisų skydelio displėjus ...............14-16, 208Prietaisų skydelio ekranas ........................40, 41Prietaisų skydelis .......................................14-16Prietaisų skydelis su matrica ..........................16
Priežiūra ..........................................................28Priežiūra (kontrolinė lemputė).........................28Priežiūros kontrolinė lemputė .........................28Prikabinimo įtaisas .......................198, 269, 272Programuojamasis šildymas ..................95, 13 8
Abėcėlinė rodyklė
