2020 TOYOTA PROACE CITY VERSO Friläge

3
Innehåll
Active Safety Brakemed Avståndsvarnare och Intelligent nödbromsassistans 144Aktiv avåkningsvarnare 147Dödavinkelvarnare 150Aktiv dödavinkelvarnare 152Detektering av trötthet 152Parkeringssensorer 153Backkamera 156Park Assist 158
7Praktisk informationKompatibla bränslen 163Tanka bilen 163Feltankningsskydd (diesel) 165Snökedjor 165Draganordning 166Draganordning med dragkrok med snabbkoppling 168Energisparläge 169Lastbågar/lasträcke 170Motorhuv 171Motorrum 172
Kontroll av nivåer 172Hastighetskontroller 175AdBlue® (Dieselmotorer) 177Köra i friläge 179Rekommendation för skötsel och underhåll 180
8Om ett fel uppstårBränslestopp (Diesel) 182Verktygssats 182Sats för proviorisk däcklagning 183
Reservhjul 186Byta glödlampa 190Byta säkring 19612 V-batteri 198Bogsering/Bärgning 202
9Tekniska dataMått 204Tekniska data och släpvagnsvikter 206Identifieringsmarkeringar 209
10Bluetooth® ljudsystemDe första stegen 210Rattmonterade kontroller 2 11Menyer 212Radio 212DAB-radio (Digitalradio) 213Media 214Telefon 217Vanliga frågor 220
11TOYOTA Connect Radio
De första stegen 222Rattmonterade kontroller 223Menyer 224Appar 225Radio 225DAB-radio (Digital Audio Broadcasting) 227Media 227Telefon 229Inställningar 232Vanliga frågor 234
12TOYOTA Connect NavDe första stegen 236Rattmonterade kontroller 237Menyer 237Röstkommandon 239Navigation 243Ansluten navigation 246Appar 248Radio 251DAB-radio (Digital Audio Broadcasting) 253Media 253Telefon 255Inställningar 257Vanliga frågor 260
 ■Alfabetisk innehållsförteckning

33
Åtkomst
2
► Nollställ fjärrkontrollen.För ytterligare information om Nollställning av fjärrkontroll, se motsvarande avsnitt.
EC O
Kasta inte batterier till fjärrkontrollen. De innehåller metaller som är miljöfarliga. Ta med dem till en godkänd uppsamlingsplats.
Nollställa fjärrkontrollen
Det kan vara nödvändigt att nollställa fjärrkontrollen efter ett batteribyte eller om en störning uppstår.
Utan Nyckelfritt lås- och startsystem

► Slå av tändningen.► Vrid nyckeln till 2 (tändningsläge).► Tryck omedelbart på knappen med låst-symbol i några sekunder.
► Slå av tändningen och ta ur nyckeln från tändningslåset.Fjärrkontrollen är nu fullt användbar igen.

► För in den mekaniska nyckeln (inbyggd i fjärrkontrollen) i låset för att öppna bilen.► Placera den elektroniska nyckeln mot reservläsaren på rattstången och håll den där tills tändningen är påslagen.► Tryck på knappen "START/STOP" för att slå på tändningen.► Med manuell växellåda, sätt växelspaken i friläge och trampa sedan ner kopplingspedalen helt.
► Med automatisk växellåda, medan växeln är i läge P trampas bromspedalen ned.Om felet kvarstår efter nollställningen ska du snarast möjligt kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.
Låsa/låsa upp centrallås
Med den här funktionen kan dörrarna låsas eller låsas upp samtidigt inifrån bilen.


NOTIC E
Låsning/blockerat låsläge från utsidan.När bilen har låsts med normal låsning eller blockerat låsläge från utsidan, blinkar kontrollampan och knappen inaktiveras.► Efter normal låsning ska du dra i något av de invändiga dörreglagen för att låsa upp bilen.► Efter låsning med blockerat låsläge måste du använda fjärrkontrollen Nyckelfritt lås- och startsystem eller den integrerade nyckeln för att låsa upp bilen.

106
Rekommendationer för
körning
► Följ gällande trafikbestämmelser och var uppmärksam i alla trafikförhållanden.► Övervaka omgivningen och håll händerna på ratten så att du kan reagera på allt som kan hända.► Kör mjukt, förutse behovet av att bromsa och håll längre säkerhetsavstånd, i synnerhet i dåligt väder.► Stanna bilen för att utföra åtgärder som kräver din uppmärksamhet (t.ex. inställningar).► På långkörningar ska du stanna och ta en rast var annan timme.
Viktigt!
WARNI NG
Låt aldrig motorn vara igång i ett slutet utrymme utan tillräcklig ventilation. Förbränningsmotorer avger farliga avgaser, t.ex. koloxid. Risk för förgiftning och livsfara!
WARNI NG
I mycket stränga vinterförhållanden (temperaturer under -23 °C) ska du låta motorn gå i 4 minuter innan du kör iväg för att säkerställa funktionen och hållbarheten i bilens mekaniska komponenter (motor och växellåda).
WARNI NG
Kör aldrig med parkeringsbromsen åtdragen. Det finns risk för överhettning och skada på bromssystemet!
WARNI NG
Parkera inte bilen eller låt inte motorn vara igång där det finns brännbara material (torrt gräs, torra löv, etc). Bilens avgassystem är mycket hett, även flera minuter efter att motorn stängts av. Brandrisk!
WARNI NG
Låt aldrig bilen vara utan uppsikt medan motorn är igång. Om du måste gå ifrån bilen medan motorn är igång ska du ansätta parkeringsbromsen och lägga växellådan i friläge eller läge N eller P (beroende på typen av växellåda).
WARNI NG
Lämna aldrig barn utan uppsikt inne i bilen..

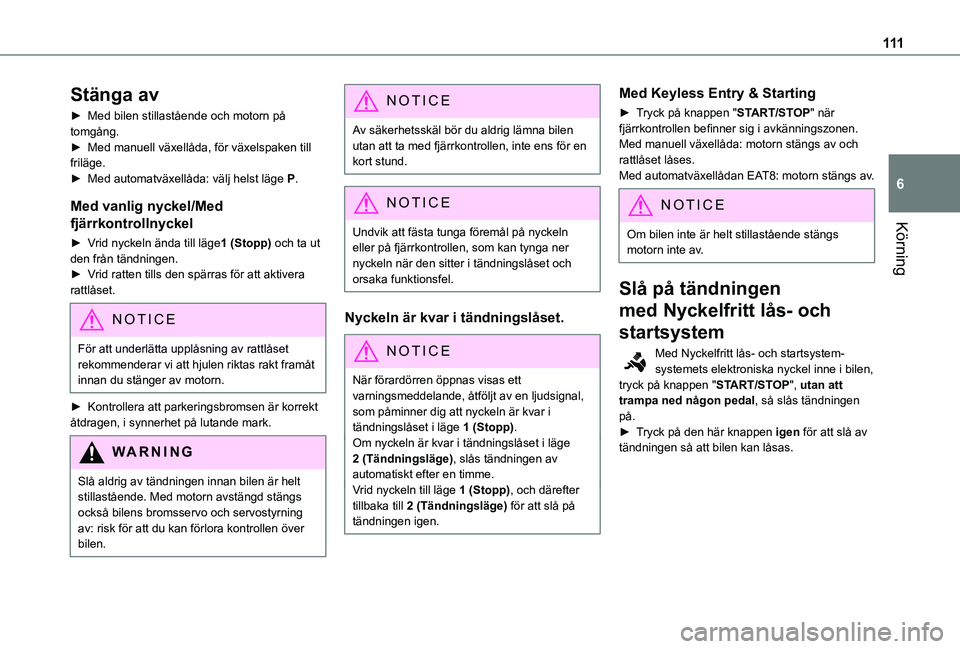

111
Körning
6
Stänga av
► Med bilen stillastående och motorn på tomgång.► Med manuell växellåda, för växelspaken till friläge.► Med automatväxellåda: välj helst läge P.
Med vanlig nyckel/Med
fjärrkontrollnyckel
► Vrid nyckeln ända till läge1 (Stopp) och ta ut den från tändningen.► Vrid ratten tills den spärras för att aktivera rattlåset.
NOTIC E
För att underlätta upplåsning av rattlåset rekommenderar vi att hjulen riktas rakt framåt innan du stänger av motorn.
► Kontrollera att parkeringsbromsen är korrekt åtdragen, i synnerhet på lutande mark.
WARNI NG
Slå aldrig av tändningen innan bilen är helt stillastående. Med motorn avstängd stängs också bilens bromsservo och servostyrning av: risk för att du kan förlora kontrollen över bilen.
NOTIC E
Av säkerhetsskäl bör du aldrig lämna bilen utan att ta med fjärrkontrollen, inte ens för en kort stund.
NOTIC E
Undvik att fästa tunga föremål på nyckeln eller på fjärrkontrollen, som kan tynga ner nyckeln när den sitter i tändningslåset och orsaka funktionsfel.
Nyckeln är kvar i tändningslåset.
NOTIC E
När förardörren öppnas visas ett varningsmeddelande, åtföljt av en ljudsignal, som påminner dig att nyckeln är kvar i tändningslåset i läge 1 (Stopp).Om nyckeln är kvar i tändningslåset i läge 2 (Tändningsläge), slås tändningen av automatiskt efter en timme.Vrid nyckeln till läge 1 (Stopp), och därefter tillbaka till 2 (Tändningsläge) för att slå på tändningen igen.
Med Keyless Entry & Starting
► Tryck på knappen "START/STOP" när fjärrkontrollen befinner sig i avkänningszonen.Med manuell växellåda: motorn stängs av och rattlåset låses.Med automatväxellådan EAT8: motorn stängs av.
NOTIC E
Om bilen inte är helt stillastående stängs
motorn inte av.
Slå på tändningen
med Nyckelfritt lås- och
startsystem
Med Nyckelfritt lås- och startsystem-systemets elektroniska nyckel inne i bilen, tryck på knappen "START/STOP", utan att trampa ned någon pedal, så slås tändningen på.► Tryck på den här knappen igen för att slå av tändningen så att bilen kan låsas.

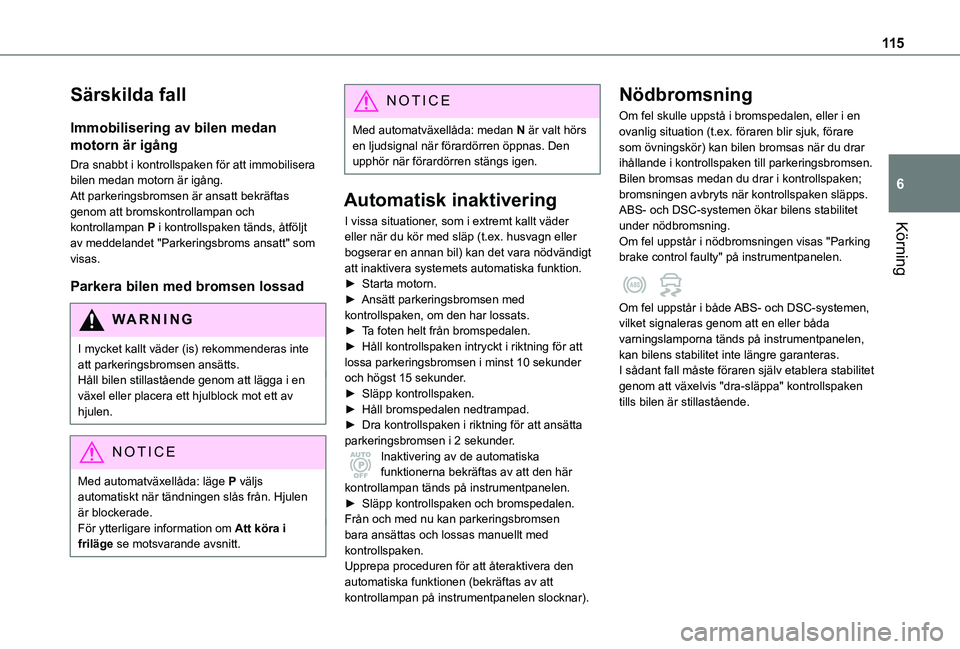

11 5
Körning
6
Särskilda fall
Immobilisering av bilen medan
motorn är igång
Dra snabbt i kontrollspaken för att immobilisera bilen medan motorn är igång.Att parkeringsbromsen är ansatt bekräftas genom att bromskontrollampan och kontrollampan P i kontrollspaken tänds, åtföljt av meddelandet "Parkeringsbroms ansatt" som visas.
Parkera bilen med bromsen lossad
WARNI NG
I mycket kallt väder (is) rekommenderas inte att parkeringsbromsen ansätts.Håll bilen stillastående genom att lägga i en växel eller placera ett hjulblock mot ett av hjulen.
NOTIC E
Med automatväxellåda: läge P väljs automatiskt när tändningen slås från. Hjulen är blockerade.För ytterligare information om Att köra i friläge se motsvarande avsnitt.
NOTIC E
Med automatväxellåda: medan N är valt hörs en ljudsignal när förardörren öppnas. Den upphör när förardörren stängs igen.
Automatisk inaktivering
I vissa situationer, som i extremt kallt väder eller när du kör med släp (t.ex. husvagn eller bogserar en annan bil) kan det vara nödvändigt att inaktivera systemets automatiska funktion.► Starta motorn.► Ansätt parkeringsbromsen med kontrollspaken, om den har lossats.► Ta foten helt från bromspedalen.► Håll kontrollspaken intryckt i riktning för att lossa parkeringsbromsen i minst 10 sekunder och högst 15 sekunder.► Släpp kontrollspaken.► Håll bromspedalen nedtrampad.► Dra kontrollspaken i riktning för att ansätta parkeringsbromsen i 2 sekunder.
Inaktivering av de automatiska funktionerna bekräftas av att den här kontrollampan tänds på instrumentpanelen.► Släpp kontrollspaken och bromspedalen.Från och med nu kan parkeringsbromsen bara ansättas och lossas manuellt med kontrollspaken.Upprepa proceduren för att återaktivera den automatiska funktionen (bekräftas av att
kontrollampan på instrumentpanelen slocknar).
Nödbromsning
Om fel skulle uppstå i bromspedalen, eller i en ovanlig situation (t.ex. föraren blir sjuk, förare som övningskör) kan bilen bromsas när du drar ihållande i kontrollspaken till parkeringsbromsen. Bilen bromsas medan du drar i kontrollspaken; bromsningen avbryts när kontrollspaken släpps.ABS- och DSC-systemen ökar bilens stabilitet under nödbromsning.Om fel uppstår i nödbromsningen visas "Parking brake control faulty" på instrumentpanelen.
Om fel uppstår i både ABS- och DSC-systemen, vilket signaleras genom att en eller båda varningslamporna tänds på instrumentpanelen, kan bilens stabilitet inte längre garanteras.I sådant fall måste föraren själv etablera stabilitet genom att växelvis "dra-släppa" kontrollspaken tills bilen är stillastående.

11 7
Körning
6
5-växlad manuell
växellåda
Lägga i backväxeln

► Trampa ned kopplingspedalen hårt och placera alltid växelspaken i friläge.► För växelspaken åt höger och sedan bakåt.
WARNI NG
Lägg aldrig i backväxeln innan bilen stannat helt och motorn går på tomgång.
NOTIC E
Av säkerhetsskäl och för att starta motorn:
– välj alltid friläge,– trampa ned kopplingspedalen.
6-växlad manuell
växellåda
Lägga i 5:ans eller 6:ans växel
► Flytta växelspaken hela vägen till höger för att lägga i 5:ans eller 6:ans växel.
WARNI NG
Om denna regel inte följs kan växellådan få permanenta skador (3:ans eller 4:ans växel läggs i av misstag).
Lägga i backväxeln

► Lyft upp kragen under växelspakens knopp och för växelspaken åt vänster och sedan
framåt.
WARNI NG
Lägg aldrig i backväxeln innan bilen stannat helt med motorn på tomgång.
NOTIC E
Av säkerhetsskäl och för att starta motorn:– välj alltid friläge,
– trampa på kopplingspedalen.
Automatväxellåda
8-växlad automatväxellåda som erbjuder val mellan komforten av automatisk växling eller manuella växelbyten.Två körlägen är tillgängliga:– Automatisk funktion för elektronisk hantering av växlarna i växellådan:– Manuell funktion för sekventiella växelbyten av föraren.I automatläge kan du ändå byta växel manuellt med de rattmonterade växelpaddlarna (t.ex. för omkörning).

123
Körning
6
Funktion
Viktiga villkor för drift
– Förardörren måste vara stängd.– Skjutdörren på sidan måste vara stängd.– Förarens säkerhetsbälte måste vara fastspänt.– Batteriets måste vara tillräckligt laddat.– Motorns temperatur måste ligga inom det nominella driftsområdet.– Utetemperaturen måste vara mellan 0 °C och 35 °C.
Sätta motorn i viloläge (STOP-läge)
Motorn går automatiskt ned i viloläge när föraren indikerar avsikten att stanna.– Med manuell växellåda: i en hastighet på under 3 km/tim eller om bilen står stilla (beroende på motor), med växelspaken i friläge och kopplingspedalen uppsläppt.– Med automatväxellåda: i en hastighet under 3 km/tim eller om bilen står stilla (beroende på motor), med bromspedalen nedtrampad eller växelväljaren i läge N.
Tidräknare
En tidräknare håller reda på hur länge STOP-läget varit aktiverat sammanlagt under färden. Räknaren nollställs varje gång tändningen slås på.
Särskilda fall:
Motorn försätts inte i viloläge om inte samtliga förhållanden för funktionen uppfylls samt i följande fall.– Brant backe (medlut eller motlut).– Bilen har inte överskridit 10 km/tim sedan motorn senast startades (med nyckeln eller knappen “START/STOP”).– Den elstyrda parkeringsbromsen är åtdragen eller håller på att dras åt.– Värmekomforten i bilen gör det nödvändigt.– Avimningsfunktionen är aktiv.I dessa fall blinkar kontrollampan för att sedan slockna.
NOTIC E
När motorn har omstartats är STOP-läget inte tillgängligt förrän bilen har kommit upp i en hastighet av 8 km/tim.
NOTIC E
För att underlätta vid parkering är STOP-läget urkopplat under några sekunder efter att backväxeln har lagts ur eller ratten vridits om.
Starta om motorn (START-läge)
Motorn startar automatiskt om när föraren indikerar avsikten att börja köra.– Med manuell växellåda: kopplingspedalen trampas ned helt.– Med automatväxellåda:• Med växelväljaren i läge D eller M: bromspedalen släpps upp.• Med växelväljaren i läge N och bromspedalen uppsläppt: växelväljaren i D eller M.• Med växelväljaren i läge P och bromspedalen nedtrampad: växelväljaren i R, N, D eller M.
Särskilda fall
Motorn startar om automatiskt om samtliga förhållanden för funktionen är uppfyllda igen samt i följande fall.– Körhastigheten överskrider 3 km/tim (beroende på motor).I det här fallet blinkar kontrollampan i några sekunder för att sedan slockna.

179
Praktisk information
7
WARNI NG
För att inte fylla på för mycket i AdBlue®-tanken:– Använd AdBlue®-behållare och fyll på mellan 10 och 13 liter.– Om du fyller på vid en bränslestation ska du upphöra när munstycket stängs av automatiskt första gången.
WARNI NG
Om AdBlue®-tanken är helt tom – vilket bekräftas med varningsmeddelandet “Top up AdBlue: Starting impossible” – måste du fylla på med minst 5 liter.
Efter påfyllning
► Sätt tillbaka det blå locket på tanköppningen och vrid det medurs, tills det tar stopp.► Stäng tankluckan.
Släng aldrig AdBlue® -flaskor eller behållare i hushållssoporna.Lägg dem i en container avsedd för detta ändamål eller ta med dem tillbaka till försäljningsstället.
Köra i friläge
I vissa situationer måste du låta bilen vara i friläge (under bogsering, på s.k. rullande landsväg, i automattvätt, eller vid transport på järnväg eller som sjöfrakt, etc).Metoden varierar beroende på typ av växellåda och parkeringsbroms.
Med manuell växellåda och
elektrisk parkeringsbroms /
Metod
► Med motorn igång och medan bromspedalen trampas ned flyttas växelväljaren till neutralläge.► Slå av tändningen medan du trampar ned bromspedalen.► Släpp upp bromspedalen och slå på tändningen igen.► Medan bromspedalen är nedtrampad ska du trycka på kontrollreglaget för att lossa
parkeringsbromsen.► Släpp upp bromspedalen och slå därefter av tändningen.
Återgå till normal funktion
► Trampa ned bromspedalen och starta motorn.
Med automatväxellåda och
elektrisk parkeringsbroms /
Metod
► Flytta växelväljaren till N medan motorn är igång och bromspedalen nedtrampad.► Slå av tändningen medan du trampar ned bromspedalen.► Släpp upp bromspedalen och slå på tändningen igen.► Medan bromspedalen är nedtrampad ska du trycka på kontrollreglaget för att lossa parkeringsbromsen.► Släpp upp bromspedalen och slå därefter av tändningen.
Återgå till normal funktion
► Trampa ned bromspedalen och starta motorn.
NOTIC E
Nyckelfritt lås- och startsystemDu ska inte trampa ner bromspedalen medan du slår på eller stänger av tändningen. Om du gör det startar motorn och du måste göra om proceduren.
