2020 TOYOTA PROACE CITY display

122

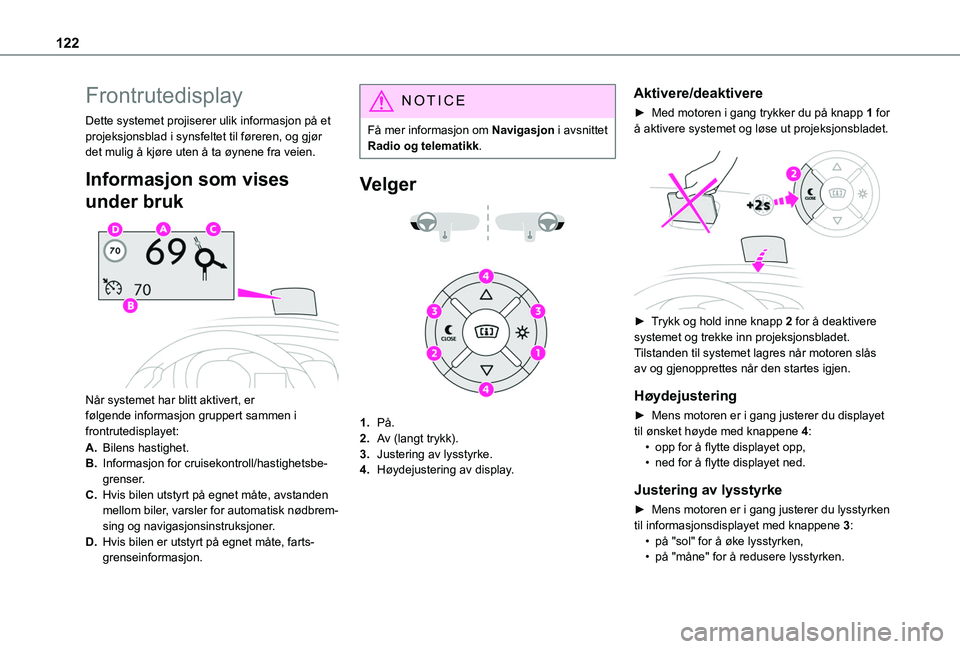

Frontrutedisplay
Dette systemet projiserer ulik informasjon på et projeksjonsblad i synsfeltet til føreren, og gjør det mulig å kjøre uten å ta øynene fra veien.
Informasjon som vises
under bruk

Når systemet har blitt aktivert, er følgende informasjon gruppert sammen i frontrutedisplayet:
A.Bilens hastighet.
B.Informasjon for cruisekontroll/hastighetsbe-grenser.
C.Hvis bilen utstyrt på egnet måte, avstanden mellom biler, varsler for automatisk nødbrem-sing og navigasjonsinstruksjoner.
D.Hvis bilen er utstyrt på egnet måte, farts-grenseinformasjon.
NOTIC E
Få mer informasjon om Navigasjon i avsnittet Radio og telematikk.
Velger


1.På.
2.Av (langt trykk).
3.Justering av lysstyrke.
4.Høydejustering av display.
Aktivere/deaktivere
► Med motoren i gang trykker du på knapp 1 for å aktivere systemet og løse ut projeksjonsbladet.

► Trykk og hold inne knapp 2 for å deaktivere systemet og trekke inn projeksjonsbladet.Tilstanden til systemet lagres når motoren slås av og gjenopprettes når den startes igjen.
Høydejustering
► Mens motoren er i gang justerer du displayet til ønsket høyde med knappene 4:
• opp for å flytte displayet opp,• ned for å flytte displayet ned.
Justering av lysstyrke
► Mens motoren er i gang justerer du lysstyrken til informasjonsdisplayet med knappene 3:• på "sol" for å øke lysstyrken,• på "måne" for å redusere lysstyrken.

123
Kjøring
6

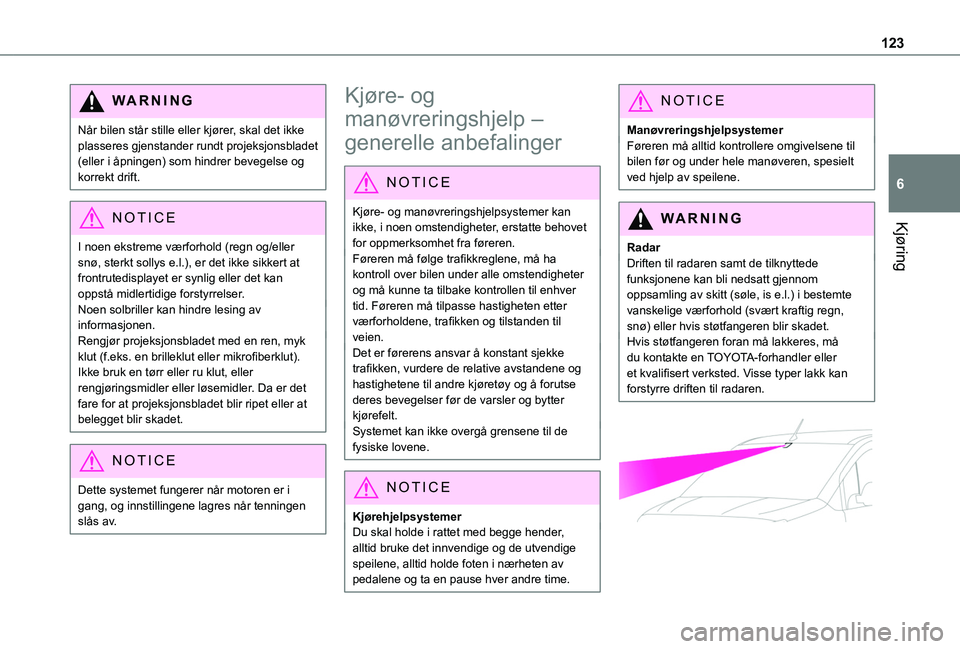

WARNI NG
Når bilen står stille eller kjører, skal det ikke plasseres gjenstander rundt projeksjonsbladet (eller i åpningen) som hindrer bevegelse og korrekt drift.
NOTIC E
I noen ekstreme værforhold (regn og/eller snø, sterkt sollys e.l.), er det ikke sikkert at frontrutedisplayet er synlig eller det kan oppstå midlertidige forstyrrelser.Noen solbriller kan hindre lesing av informasjonen.Rengjør projeksjonsbladet med en ren, myk klut (f.eks. en brilleklut eller mikrofiberklut). Ikke bruk en tørr eller ru klut, eller rengjøringsmidler eller løsemidler. Da er det fare for at projeksjonsbladet blir ripet eller at belegget blir skadet.
NOTIC E
Dette systemet fungerer når motoren er i gang, og innstillingene lagres når tenningen slås av.
Kjøre- og
manøvreringshjelp –
generelle anbefalinger
NOTIC E
Kjøre- og manøvreringshjelpsystemer kan ikke, i noen omstendigheter, erstatte behovet for oppmerksomhet fra føreren.Føreren må følge trafikkreglene, må ha kontroll over bilen under alle omstendigheter og må kunne ta tilbake kontrollen til enhver tid. Føreren må tilpasse hastigheten etter værforholdene, trafikken og tilstanden til veien.Det er førerens ansvar å konstant sjekke trafikken, vurdere de relative avstandene og hastighetene til andre kjøretøy og å forutse deres bevegelser før de varsler og bytter kjørefelt.Systemet kan ikke overgå grensene til de
fysiske lovene.
NOTIC E
KjørehjelpsystemerDu skal holde i rattet med begge hender, alltid bruke det innvendige og de utvendige speilene, alltid holde foten i nærheten av pedalene og ta en pause hver andre time.
NOTIC E
ManøvreringshjelpsystemerFøreren må alltid kontrollere omgivelsene til bilen før og under hele manøveren, spesielt ved hjelp av speilene.
WARNI NG
RadarDriften til radaren samt de tilknyttede funksjonene kan bli nedsatt gjennom oppsamling av skitt (søle, is e.l.) i bestemte vanskelige værforhold (svært kraftig regn, snø) eller hvis støtfangeren blir skadet.Hvis støtfangeren foran må lakkeres, må du kontakte en TOYOTA-forhandler eller et kvalifisert verksted. Visse typer lakk kan forstyrre driften til radaren.

129
Kjøring
6

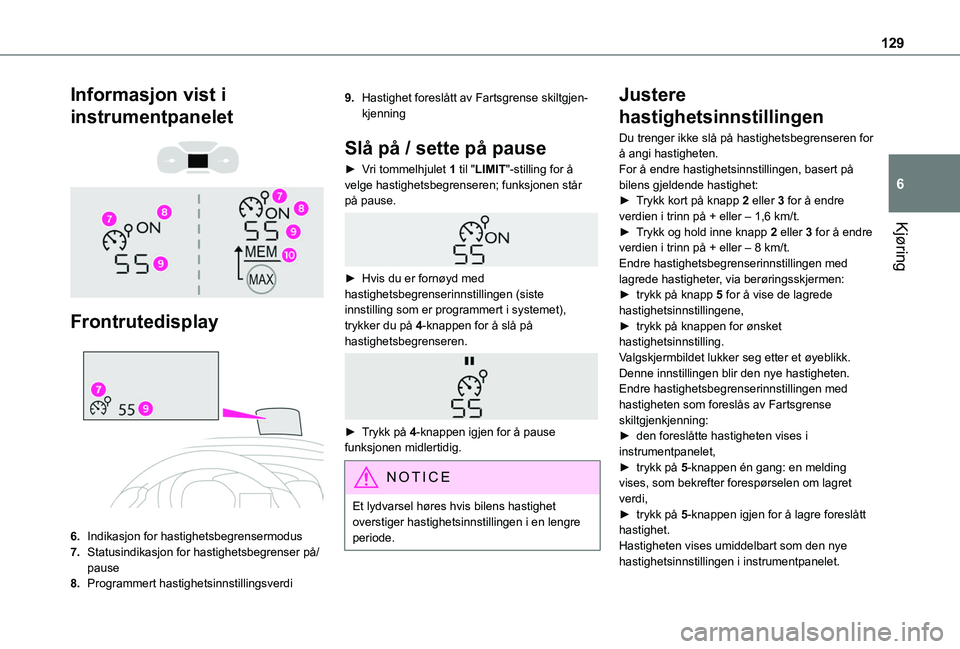

Informasjon vist i
instrumentpanelet


Frontrutedisplay

6.Indikasjon for hastighetsbegrensermodus
7.Statusindikasjon for hastighetsbegrenser på/pause
8.Programmert hastighetsinnstillingsverdi
9.Hastighet foreslått av Fartsgrense skiltgjen-kjenning
Slå på / sette på pause
► Vri tommelhjulet 1 til "LIMIT"-stilling for å velge hastighetsbegrenseren; funksjonen står på pause.

► Hvis du er fornøyd med hastighetsbegrenserinnstillingen (siste innstilling som er programmert i systemet), trykker du på 4-knappen for å slå på hastighetsbegrenseren.

► Trykk på 4-knappen igjen for å pause funksjonen midlertidig.
NOTIC E
Et lydvarsel høres hvis bilens hastighet overstiger hastighetsinnstillingen i en lengre periode.
Justere
hastighetsinnstillingen
Du trenger ikke slå på hastighetsbegrenseren for å angi hastigheten.For å endre hastighetsinnstillingen, basert på bilens gjeldende hastighet:► Trykk kort på knapp 2 eller 3 for å endre verdien i trinn på + eller – 1,6 km/t.► Trykk og hold inne knapp 2 eller 3 for å endre verdien i trinn på + eller – 8 km/t.Endre hastighetsbegrenserinnstillingen med lagrede hastigheter, via berøringsskjermen:► trykk på knapp 5 for å vise de lagrede hastighetsinnstillingene,► trykk på knappen for ønsket hastighetsinnstilling.Valgskjermbildet lukker seg etter et øyeblikk.Denne innstillingen blir den nye hastigheten.Endre hastighetsbegrenserinnstillingen med hastigheten som foreslås av Fartsgrense skiltgjenkjenning:► den foreslåtte hastigheten vises i
instrumentpanelet,► trykk på 5-knappen én gang: en melding vises, som bekrefter forespørselen om lagret verdi,► trykk på 5-knappen igjen for å lagre foreslått hastighet.Hastigheten vises umiddelbart som den nye hastighetsinnstillingen i instrumentpanelet.

132

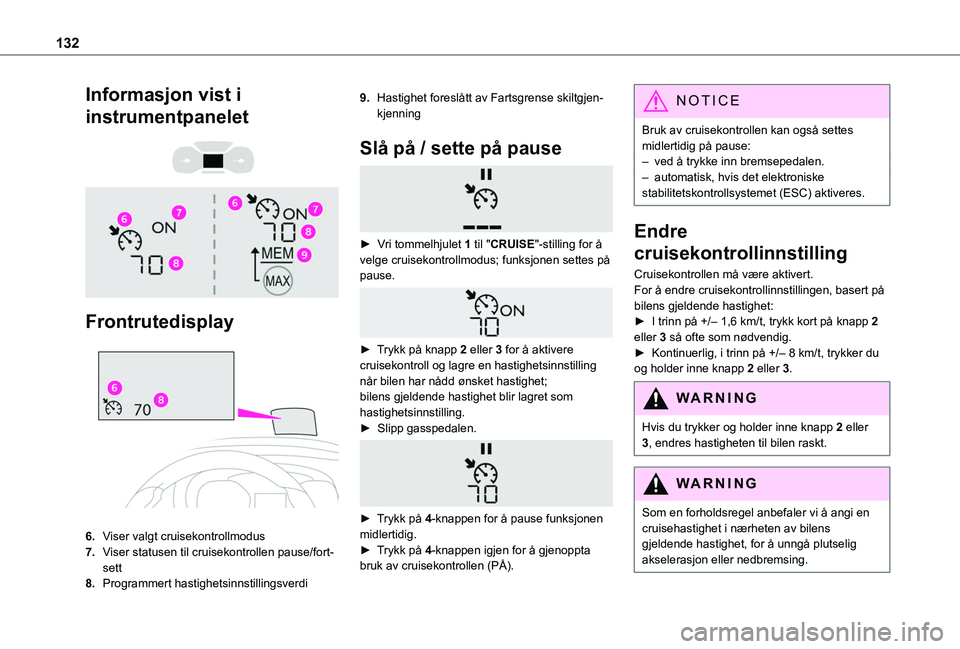

Informasjon vist i
instrumentpanelet


Frontrutedisplay

6.Viser valgt cruisekontrollmodus
7.Viser statusen til cruisekontrollen pause/fort-sett
8.Programmert hastighetsinnstillingsverdi
9.Hastighet foreslått av Fartsgrense skiltgjen-kjenning
Slå på / sette på pause

► Vri tommelhjulet 1 til "CRUISE"-stilling for å velge cruisekontrollmodus; funksjonen settes på pause.

► Trykk på knapp 2 eller 3 for å aktivere cruisekontroll og lagre en hastighetsinnstilling når bilen har nådd ønsket hastighet; bilens gjeldende hastighet blir lagret som hastighetsinnstilling.► Slipp gasspedalen.

► Trykk på 4-knappen for å pause funksjonen midlertidig.► Trykk på 4-knappen igjen for å gjenoppta bruk av cruisekontrollen (PÅ).
NOTIC E
Bruk av cruisekontrollen kan også settes midlertidig på pause:– ved å trykke inn bremsepedalen.– automatisk, hvis det elektroniske stabilitetskontrollsystemet (ESC) aktiveres.
Endre
cruisekontrollinnstilling
Cruisekontrollen må være aktivert.For å endre cruisekontrollinnstillingen, basert på bilens gjeldende hastighet:► I trinn på +/– 1,6 km/t, trykk kort på knapp 2 eller 3 så ofte som nødvendig.► Kontinuerlig, i trinn på +/– 8 km/t, trykker du og holder inne knapp 2 eller 3.
WARNI NG
Hvis du trykker og holder inne knapp 2 eller 3, endres hastigheten til bilen raskt.
WARNI NG
Som en forholdsregel anbefaler vi å angi en cruisehastighet i nærheten av bilens gjeldende hastighet, for å unngå plutselig
akselerasjon eller nedbremsing.

134
For å gjøre dette, har det et kamera øverst i frontruten og, avhengig av versjon, en radar plasser i støtfangeren foran.
WARNI NG
Dette systemet er primært utformet for kjøring på hovedveier og motorveien, og fungerer bare med kjøretøy i bevegelse i samme retning som din bil.
NOTIC E
Hvis føreren bruker et blinklys for å kjøre forbi et kjøretøy som kjører langsommere, lar cruisekontrollen bilen midlertidig nærme seg kjøretøyet foran for å assistere forbikjøringsmanøvren, uten å overstige hastighetsinnstillingen.
WARNI NG
Noen kjøretøy på veien ses ikke på riktig måte eller tolkes dårlig av kameraet og/eller radaren (f.eks. en lastebil), noe som kan føre til dårlig vurdering av avstander og at bilen akselererer eller bremser på uegnet vis.

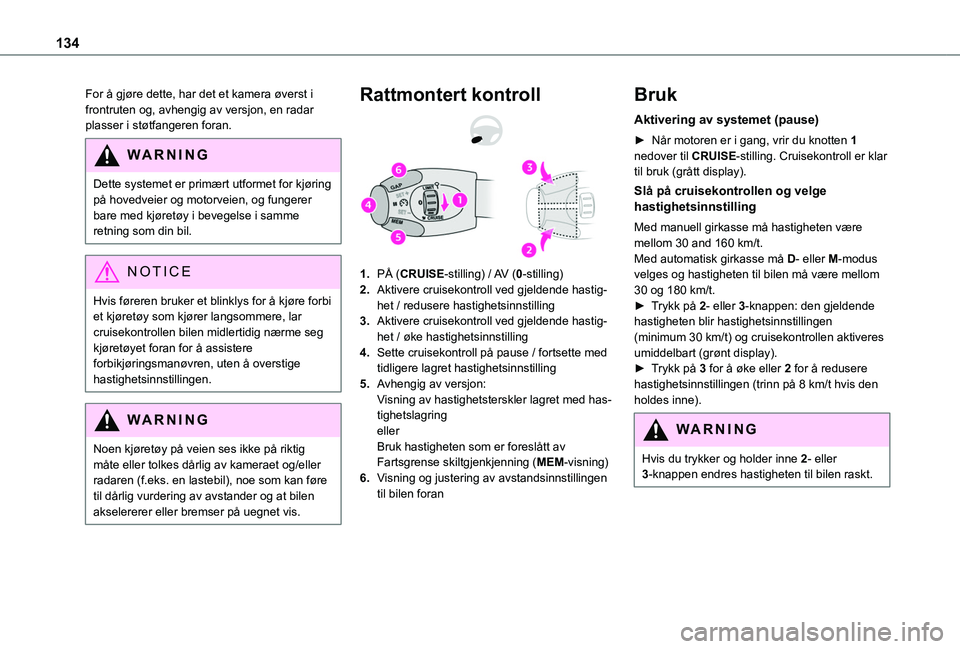

Rattmontert kontroll
1.PÅ (CRUISE-stilling) / AV (0-stilling)
2.Aktivere cruisekontroll ved gjeldende hastig-het / redusere hastighetsinnstilling
3.Aktivere cruisekontroll ved gjeldende hastig-het / øke hastighetsinnstilling
4.Sette cruisekontroll på pause / fortsette med tidligere lagret hastighetsinnstilling
5.Avhengig av versjon:Visning av hastighetsterskler lagret med has-tighetslagringellerBruk hastigheten som er foreslått av Fartsgrense skiltgjenkjenning (MEM-visning)
6.Visning og justering av avstandsinnstillingen til bilen foran
Bruk
Aktivering av systemet (pause)
► Når motoren er i gang, vrir du knotten 1 nedover til CRUISE-stilling. Cruisekontroll er klar til bruk (grått display).
Slå på cruisekontrollen og velge hastighetsinnstilling
Med manuell girkasse må hastigheten være mellom 30 and 160 km/t.Med automatisk girkasse må D- eller M-modus velges og hastigheten til bilen må være mellom 30 og 180 km/t.► Trykk på 2- eller 3-knappen: den gjeldende hastigheten blir hastighetsinnstillingen (minimum 30 km/t) og cruisekontrollen aktiveres umiddelbart (grønt display).► Trykk på 3 for å øke eller 2 for å redusere hastighetsinnstillingen (trinn på 8 km/t hvis den holdes inne).
WARNI NG
Hvis du trykker og holder inne 2- eller 3-knappen endres hastigheten til bilen raskt.

143
Kjøring
6

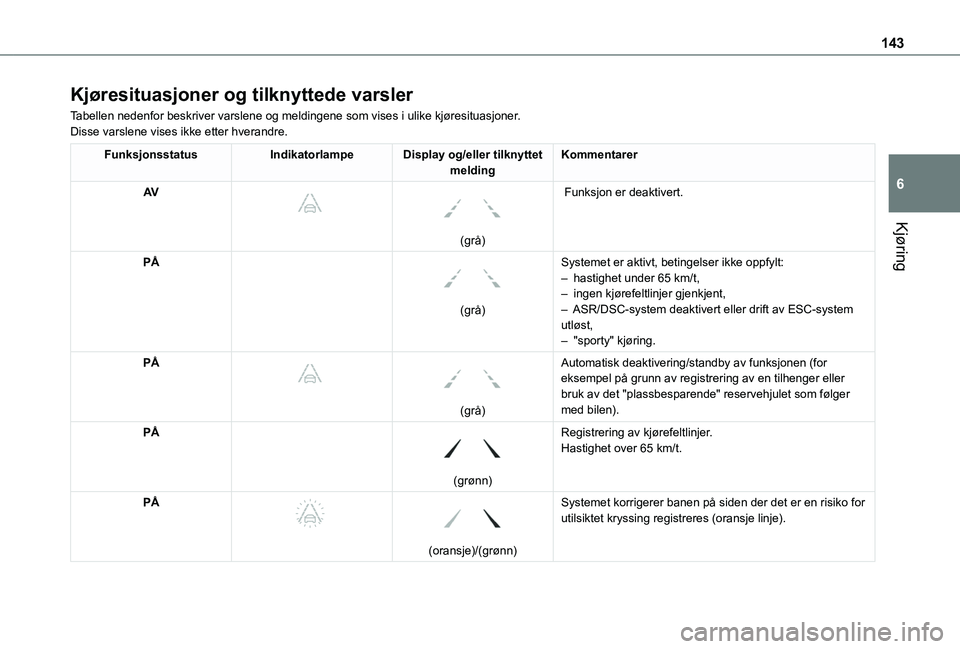

Kjøresituasjoner og tilknyttede varsler
Tabellen nedenfor beskriver varslene og meldingene som vises i ulike kjø\
resituasjoner.Disse varslene vises ikke etter hverandre.
FunksjonsstatusIndikatorlampeDisplay og/eller tilknyttet meldingKommentarer
AV



(grå)
Funksjon er deaktivert.
PÅ

(grå)
Systemet er aktivt, betingelser ikke oppfylt:– hastighet under 65 km/t,– ingen kjørefeltlinjer gjenkjent,– ASR/DSC-system deaktivert eller drift av ESC-system utløst,– "sporty" kjøring.
PÅ



(grå)
Automatisk deaktivering/standby av funksjonen (for eksempel på grunn av registrering av en tilhenger eller bruk av det "plassbesparende" reservehjulet som følger med bilen).
PÅ

(grønn)
Registrering av kjørefeltlinjer.Hastighet over 65 km/t.
PÅ



(oransje)/(grønn)
Systemet korrigerer banen på siden der det er en risiko for utilsiktet kryssing registreres (oransje linje).

144

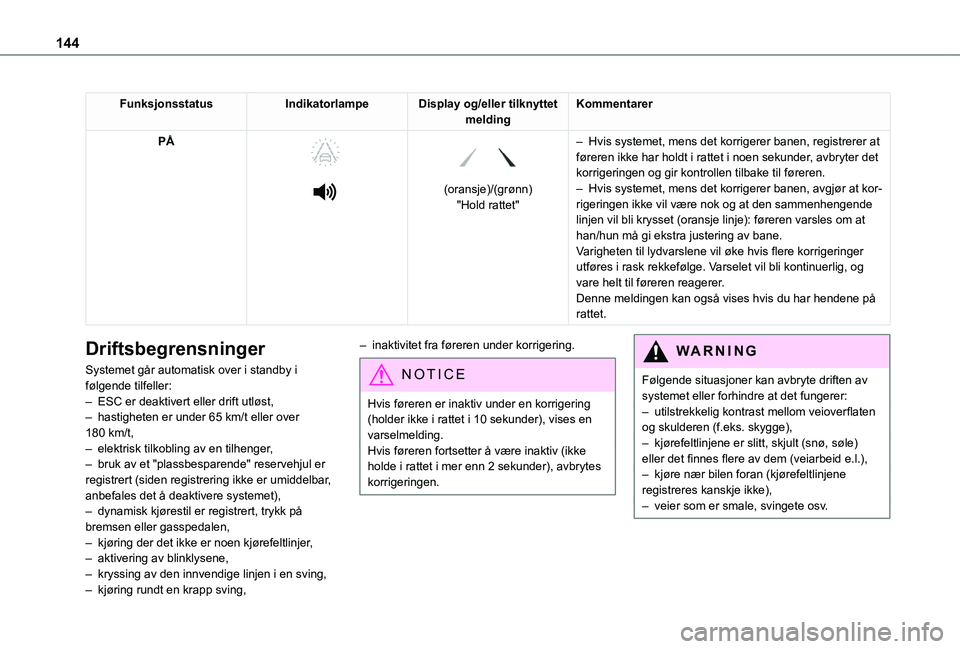

FunksjonsstatusIndikatorlampeDisplay og/eller tilknyttet meldingKommentarer
PÅ




(oransje)/(grønn)"Hold rattet"
– Hvis systemet, mens det korrigerer banen, registrerer at føreren ikke har holdt i rattet i noen sekunder, avbryter det korrigeringen og gir kontrollen tilbake til føreren.– Hvis systemet, mens det korrigerer banen, avgjør at kor-rigeringen ikke vil være nok og at den sammenhengende linjen vil bli krysset (oransje linje): føreren varsles om at han/hun må gi ekstra justering av bane.Varigheten til lydvarslene vil øke hvis flere korrigeringer utføres i rask rekkefølge. Varselet vil bli kontinuerlig, og vare helt til føreren reagerer.Denne meldingen kan også vises hvis du har hendene på rattet.
Driftsbegrensninger
Systemet går automatisk over i standby i følgende tilfeller:– ESC er deaktivert eller drift utløst,– hastigheten er under 65 km/t eller over 180 km/t,– elektrisk tilkobling av en tilhenger,– bruk av et "plassbesparende" reservehjul er registrert (siden registrering ikke er umiddelbar, anbefales det å deaktivere systemet),– dynamisk kjørestil er registrert, trykk på bremsen eller gasspedalen,– kjøring der det ikke er noen kjørefeltlinjer,– aktivering av blinklysene,– kryssing av den innvendige linjen i en sving,– kjøring rundt en krapp sving,
– inaktivitet fra føreren under korrigering.
NOTIC E
Hvis føreren er inaktiv under en korrigering (holder ikke i rattet i 10 sekunder), vises en varselmelding.
Hvis føreren fortsetter å være inaktiv (ikke holde i rattet i mer enn 2 sekunder), avbrytes korrigeringen.
WARNI NG
Følgende situasjoner kan avbryte driften av systemet eller forhindre at det fungerer:– utilstrekkelig kontrast mellom veioverflaten og skulderen (f.eks. skygge),– kjørefeltlinjene er slitt, skjult (snø, søle)
eller det finnes flere av dem (veiarbeid e.l.),– kjøre nær bilen foran (kjørefeltlinjene registreres kanskje ikke),– veier som er smale, svingete osv.

147
Kjøring
6

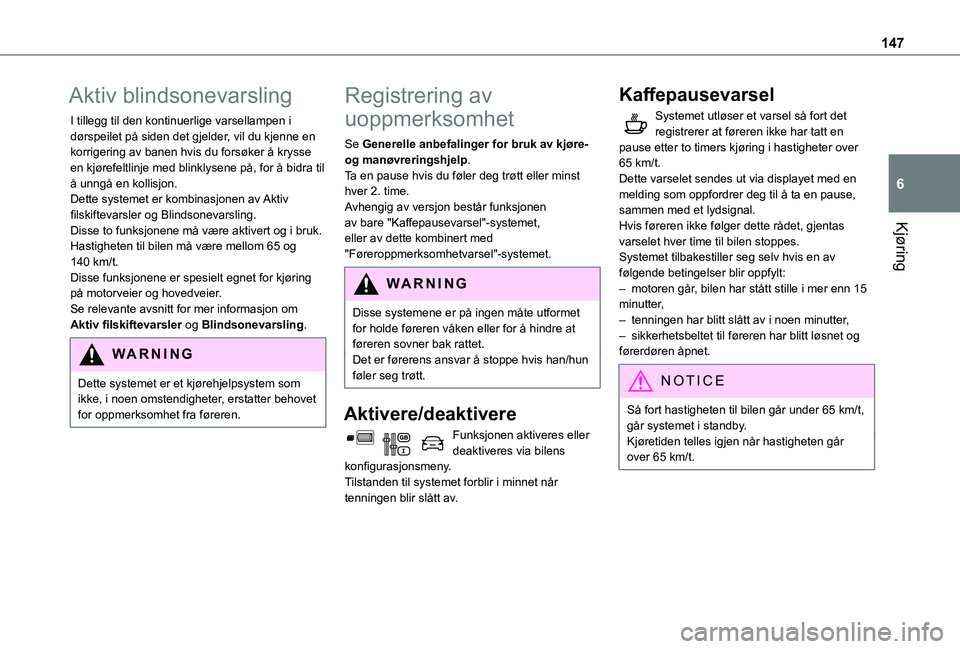

Aktiv blindsonevarsling
I tillegg til den kontinuerlige varsellampen i dørspeilet på siden det gjelder, vil du kjenne en korrigering av banen hvis du forsøker å krysse en kjørefeltlinje med blinklysene på, for å bidra til å unngå en kollisjon.Dette systemet er kombinasjonen av Aktiv filskiftevarsler og Blindsonevarsling.Disse to funksjonene må være aktivert og i bruk.Hastigheten til bilen må være mellom 65 og 140 km/t.Disse funksjonene er spesielt egnet for kjøring på motorveier og hovedveier.Se relevante avsnitt for mer informasjon om Aktiv filskiftevarsler og Blindsonevarsling.
WARNI NG
Dette systemet er et kjørehjelpsystem som ikke, i noen omstendigheter, erstatter behovet for oppmerksomhet fra føreren.
Registrering av
uoppmerksomhet
Se Generelle anbefalinger for bruk av kjøre- og manøvreringshjelp.Ta en pause hvis du føler deg trøtt eller minst hver 2. time.Avhengig av versjon består funksjonen av bare "Kaffepausevarsel"-systemet, eller av dette kombinert med "Føreroppmerksomhetvarsel"-systemet.
WARNI NG
Disse systemene er på ingen måte utformet for holde føreren våken eller for å hindre at føreren sovner bak rattet. Det er førerens ansvar å stoppe hvis han/hun føler seg trøtt.
Aktivere/deaktivere
Funksjonen aktiveres eller deaktiveres via bilens konfigurasjonsmeny.Tilstanden til systemet forblir i minnet når tenningen blir slått av.
Kaffepausevarsel
Systemet utløser et varsel så fort det registrerer at føreren ikke har tatt en pause etter to timers kjøring i hastigheter over 65 km/t.Dette varselet sendes ut via displayet med en melding som oppfordrer deg til å ta en pause, sammen med et lydsignal.Hvis føreren ikke følger dette rådet, gjentas varselet hver time til bilen stoppes.Systemet tilbakestiller seg selv hvis en av følgende betingelser blir oppfylt:– motoren går, bilen har stått stille i mer enn 15 minutter,– tenningen har blitt slått av i noen minutter,– sikkerhetsbeltet til føreren har blitt løsnet og førerdøren åpnet.
NOTIC E
Så fort hastigheten til bilen går under 65 km/t, går systemet i standby.Kjøretiden telles igjen når hastigheten går over 65 km/t.
