2020 TOYOTA PRIUS PLUG-IN HYBRID servis

7528-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
Sešlápněte brzdový pedál.
Dotkněte se spínače POWER
stranou elektronického klíče se
znakem Toyota.
Když je detekován elektronický klíč,
zazní bzučák a spínač POWER se
zapne do režimu ZAPNUTO.
Když je systém Smart Entry & Start
deaktivován v přizpůsobeném na-
stavení, spínač POWER se přepne
do režimu PŘÍSLUŠENSTVÍ.
Sešlápněte pevně brzdový pe-
dál a zkontrolujte, zda je na mul-
tiinformačním displeji zobrazeno
.
Stiskněte spínač POWER.
V případě, že hybridní systém st ále nelze ovládat, kontaktujte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýk oliv
spolehlivý servis.
Startování hybridního systému
1
2
IO82PH053
3
4

7558-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
8
Když nastanou potíže
Když se vybije 12V akumulátor
Pokud máte sadu startovacích (nebo nabíjecích) kabelů a druhé vozi-
dlo s 12V akumulátorem, můžete nastartovat vaše vozidlo dle níže
uvedených kroků.
Vozidla s alarmem ( S. 87):
Ověřte si, že máte elektronický
klíč u sebe.
Když připojujete startovací (nebo
nabíjecí) kabely, v závislosti na situ-
aci se může aktivovat alarm a dveře
se mohou zamknout. ( S. 89)
Otevřete kapotu. (S. 634)
Vyjměte kryt motoru.
Zatáhněte oba konce krytu svisle
nahoru.
Následující postupy mohou být použ ity pro nastartování hybrid-
ního systému, pokud je 12V akumulátor vozidla vybitý.
Můžete zavolat kteréhok oliv autorizovaného prodejce nebo servis
Toyota, nebo kterýko liv spolehlivý servis.
1
2
3

7568-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
Připojte startovací kabely podle následujícího postupu.
Připojte svorku kladného startovacího kabelu na kladný (+) pólo -
vý vývod akumulátoru na vašem vozidle.
Připojte svorku na druhém konci kladného kabelu na kladný (+)
pólový vývod ak umulátoru na druhém vozidle.
Připojte svorku záporného startovacího kabelu na záporný (-) pó -
lový vývod akumulátoru na druhém vozidle.
Připojte svorku na druhém konci záporného kabelu na pevné,
nehybné, nenalakované kovové m ísto vzdálené od 12V akumu-
látoru a pohybujících se součástí, viz obrázek.
Nastartujte motor druhého vozidla. Lehce zvyšte otáčky motoru
a udržujte je na této úrovni přib ližně 5 minut, aby se dobil 12V aku-
mulátor vašeho vozidla.
Udržujte otáčky motoru na druhém vozidle a nastartujte hybridní
systém vašeho vozidla zapnutím spínače POWER do režimu ZA-
PNUTO.
Ujistěte se, že indikátor "READY" svítí. Pokud se indikátor ner oz-
svítí, kontaktujte kteréhokoliv autorizovaného prodejce nebo se rvis
Toyota, nebo kterýkoliv spolehlivý servis.
4
1
2
3
4
5
6
7

7578-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
8
Když nastanou potíže

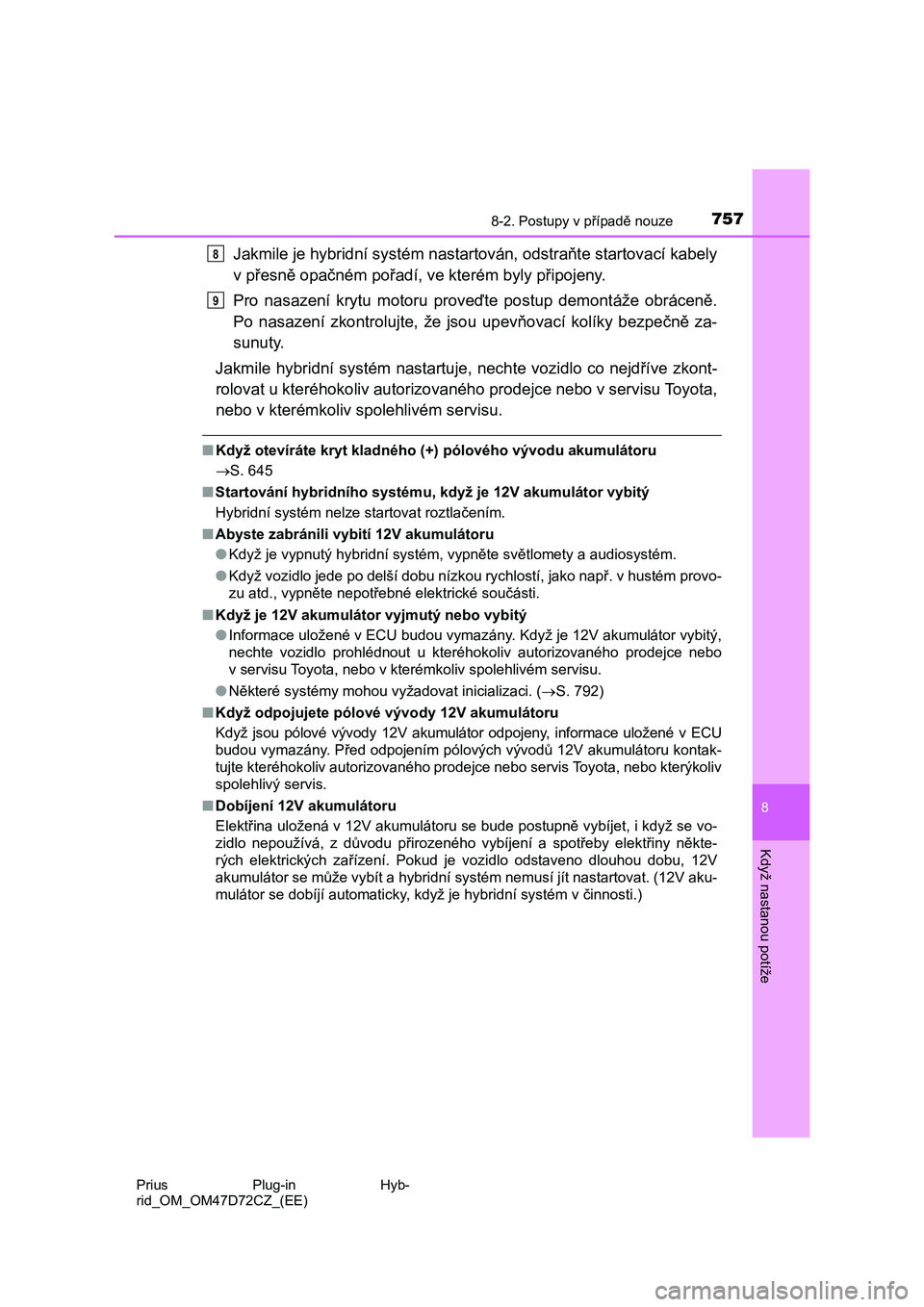

Jakmile je hybridní sys tém nastartován, odstraňte startovací kabely
v přesně opačném pořadí, v e kterém byly připojeny.
Pro nasazení krytu motoru proveď te postup demontáže obráceně.
Po nasazení zkontrolujte, že j sou upevňovací kolíky bezpečně za-
sunuty.
Jakmile hybridní systém nastartuj e, nechte vozidlo co nejdříve zkont-
rolovat u kteréhokoliv autorizovaného prodejce nebo v servisu T oyota,
nebo v kterémkoliv spolehlivém servisu.
■ Když otevíráte kryt kladného (+) pólového vývodu akumulátoru
 S. 645
■ Startování hybridního systému, když je 12V akumulátor vybitý
Hybridní systém nelze startovat roztlačením.
■ Abyste zabránili vybití 12V akumulátoru
● Když je vypnutý hybridní systém, vypněte světlomety a audiosystém.
● Když vozidlo jede po delší dobu nízkou rychlostí, jako např. v hustém provo-
zu atd., vypněte nepotřebné elektrické součásti.
■ Když je 12V akumulátor vyjmutý nebo vybitý
● Informace uložené v ECU budou vymazány. Když je 12V akumulátor vybitý,
nechte vozidlo prohlédnout u kteréhokoliv autorizovaného prodej ce nebo
v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
● Některé systémy mohou vyžadovat inicializaci. (S. 792)
■ Když odpojujete pólové vývody 12V akumulátoru
Když jsou pólové vývody 12V akumulátor odpojeny, informace ulož ené v ECU
budou vymazány. Před odpojením pólových vývodů 12V akumulátoru kontak-
tujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
■ Dobíjení 12V akumulátoru
Elektřina uložená v 12V akumulátoru se bude postupně vybíjet, i když se vo-
zidlo nepoužívá, z důvodu přirozeného vybíjení a spotřeby elekt řiny někte-
rých elektrických zařízení. Pokud je vozidlo odstaveno dlouhou dobu, 12V
akumulátor se může vybít a hybridní systém nemusí jít nastartov at. (12V aku-
mulátor se dobíjí automaticky, když je hybridní systém v činnos ti.)
8
9

7588-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
■Když dobíjíte nebo měníte 12V akumulátor
●V některých případech nemusí být možné odemknout dveře použitím systé-
mu Smart Entry & Start, když je 12V akumulátor vybitý. Pro odemknutí nebo
zamknutí dveří použijte bezdrátové dálkové ovládání nebo mechanický klíč.
●Hybridní systém nemusí jít nastartovat na první pokus poté, co byl 12V akumu-
látor dobit, ale bude startovat normálně po druhém pokusu. To není porucha.
●Nemusí být možné odemknout víko nabíjecího otvoru nebo zamknout
a odemknout nabíjecí konektor ihned poté, co je 12V akumulátor znovu při-
pojen. V tom případě mějte elektronický klíč u sebe a ovládejte víko nabíje-
cího otvoru nebo spínač zámku nabíjecího konektoru znovu.
●Režim spínače POWER se zaznamená ve vozidle. Když se 12V akumulátor
znovu připojí, systém se vrátí do režimu, který byl nastaven před vybitím 12V
akumulátoru. Před odpojením 12V akumulátoru vypněte spínač POWER.
Pokud si nejste jisti, který režim spínače POWER byl zapnut před vybitím 12V
akumulátoru, buďte zvlášť opatrní, když znovu připojujete 12V akumulátor.
●Jestliže se 12V akumulátor vybije, když je zařazená poloha v P, nemusí být
možné přeřadit zařazenou polohu do jiných poloh. V tom případě vozidlo
nelze táhnout bez zdvižení obou předních kol, protože přední kola budou
zablokována. (S. 707)
■Když měníte 12V akumulátor
●Použijte 12V akumulátor, který odpovídá Evropským předpisům.
●Použijte 12V akumulátor, který má stejné rozměry skříně, jako měl ten před-
chozí (LN1), kapacita 20 hodin (20HR) je ekvivalentní (45 Ah) nebo vyšší
a startovací proud za studena (CCA) je ekvivalentní (295 A) nebo vyšší.
• Pokud se rozměry liší, 12V akumulátor nelze řádně upevnit.
• Pokud je 20hodinová kapacita nízká, i když je časový úsek, kdy se vozi-
dlo nepoužívá, krátký, 12V akumulátor se může vybít a hybridní systém
nemusí jít nastartovat.
●Podrobnosti konzultujte s kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehlivým servisem.

7618-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
8
Když nastanou potíže
Když se vozidlo přehřívá
■Pokud se rozsvítí nebo bliká výst ražná kontrolka vysoké teploty
chladicí kapaliny motoru
Zastavte vozidlo na bezpečném místě a vypněte systém klimati-
zace, a pak vypněte hybridní systém.
Pokud vidíte páru:
Poté, co pára zmizí, o patrně zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedněte kapotu.
Poté, co se hybridní systém dos tatečně ochladí, prohlédněte ha-
dice a blok chladiče (chladič), zda neuniká kapalina.
Chladič
Ventilátory chlazení
Pokud uniká velké množství
chladicí kapaliny, ihned kon-
taktujte kteréhokoliv autorizo-
vaného prodejce nebo servis
Toyota, nebo kterýkoliv spo-
lehlivý servis.
Následující může signalizovat , že se vaše vozidlo přehřívá.
● Výstražná kontrolka vysoké teploty chladicí kapaliny motoru
( S. 716) se rozsvítí nebo bliká, nebo pociťujete ztrátu výkonu
hybridního systému. (Například, r ychlost vozidla se nezvyšuje.)
● Na multiinformačním displeji je zobrazeno "Hybrid System Over-
heated". (Hybridní systém je přehřátý)
● Zpod kapoty vystupuje pára.
Nápravná opatření
1
2
3
1
2

7628-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
Hladina chladicí kapaliny je uspokojující, pokud je mezi ryskam i
"MAX" a "MIN" na nádržce.
Nádržka
Ryska "MAX"
Ryska "MIN"
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může
být použita voda.
Nastartujte hybridní systém a z apněte systém klimatizace, abyste
zkontrolovali, že běží ventiláto ry chladiče a abyste zkontrolovali
úniky chladicí kapaliny z chladiče nebo hadic.
Ventilátory běží, když je teplota nastavena na "LO" a spínač "A/C"
( ) je zapnut ihned po studeném startu. Ověřte činnost ventiláto rů
pomocí zvuku ventilátoru a proudění vzduchu. Pokud je obtížné t o zkon-
trolovat, opakovaně zapněte a vypněte spínač "A/C" ( ). (Ventilá -
tory nemusí běžet při teplotách pod bodem mrazu.)
Pokud nejsou ventil átory v činnosti:
Ihned vypněte hybridní systém a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toy ota, nebo kterýkoliv spolehlivý
servis.
Pokud jsou ventilá tory v činnosti:
Nechte vozidlo prohlédnout u nejbližšího autorizovaného prodejc e
nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
4
1
2
3
5
6
7

7638-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
8
Když nastanou potíže
■Pokud je na multiinformačním d ispleji zobrazeno "Hybrid Sys-
tem Overheated" (Hybridní systém je přehřátý)
Zastavte vozidlo na bezpečném místě.
Vypněte hybridní systém a opatrně zvedněte kapotu.
Poté, co se hybridní systém ochladí, prohlédněte hadice a blok
chladiče (chladič), zda neuniká kapalina.
Chladič
Ventilátory chlazení
Pokud uniká velké množství
chladicí kapaliny, ihned kon-
taktujte kteréhokoliv autorizo-
vaného prodejce nebo servis
Toyota, nebo kterýkoliv spo-
lehlivý servis.
Hladina chladicí kapaliny je uspokojující, pokud je mezi ryskam i
"FULL" (plná) a "LOW" (nízká) na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může
být použita voda.
Pokud byla v případě nouze do-
plněna voda, nechte vozidlo co
nejdříve zkontrolovat u kterého-
koliv autorizovaného prodejce
nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
1
2
3
1
2
4
1
2
3
5
