2020 TOYOTA PRIUS PLUG-IN HYBRID display

2553. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
■Bedieningstoetsen van het bedieningspaneel van de airconditioning
●Het pop-updisplay dat wordt weergegeven als de instellingen van de airconditioning
worden gewijzigd met de toetsen van de airconditioning, kan worden uitgeschakeld
in de “Meter Customize”-instellingen (persoonlijke voorkeursinstellingen instrumen-
tenpaneel). ( →Blz. 260)
■ Eco Score (score airco)
●De status van de instellingen van de volgende functies van de airconditioning komt
tot uitdrukking in de score.
• Ingestelde temperatuur
• Instellen van de aanjagersnelheid
• Buitenluchtmodus en recirculatiemodus
• Toets A/C
• Geconcentreerde luchtcirculatiemodus voorstoel (S-FLOW-modus)
• CLIMATE PREFERENCE (klimaatvoorkeur)
● De Eco Score (score airco) wordt geëvalueerd met inachtneming van de omgevings-
temperatuur en de temperatuur in de auto. Daarom verandert, zelfs als altijd dezelfde
instellingen worden gebruikt voor de airconditioning, de evaluatie op basis van facto-
ren als het seizoen en het weer.
● De Eco Score (score airco) wordt niet geëvalueerd als de airconditioning niet wordt
gebruikt of als de luchtcirculatiemodus of is geselecteerd. (Als de aircon-
ditioning niet wordt geëvalueerd, komt zijn gebruiksstatus niet tot uitdrukking in de
totale Eco Score.)
● De Eco Score (score airco) is een functie die u helpt een instelling van de airconditio-
ning te selecteren die het elektriciteits- en brandstofverbruik reduceert en geen func-
tie die zorgt voor een optimaal comfort en een laag brandstofverbruik.
●
Als de toetsen van de airconditioning worden
bediend om de instellingen van de airconditi-
oning te wijzigen terwijl een ander scherm
dan het instelscherm van de airconditioning
wordt weergegeven op het multi-informatie-
display, wordt een pop-updisplay voor de
instellingen van de airconditioning weergege-
ven. De instellingen van de airconditioning
kunnen echter niet worden gewijzigd op het
pop-updisplay.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 255 Monday, June 15, 2020 2:28 PM

2573. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

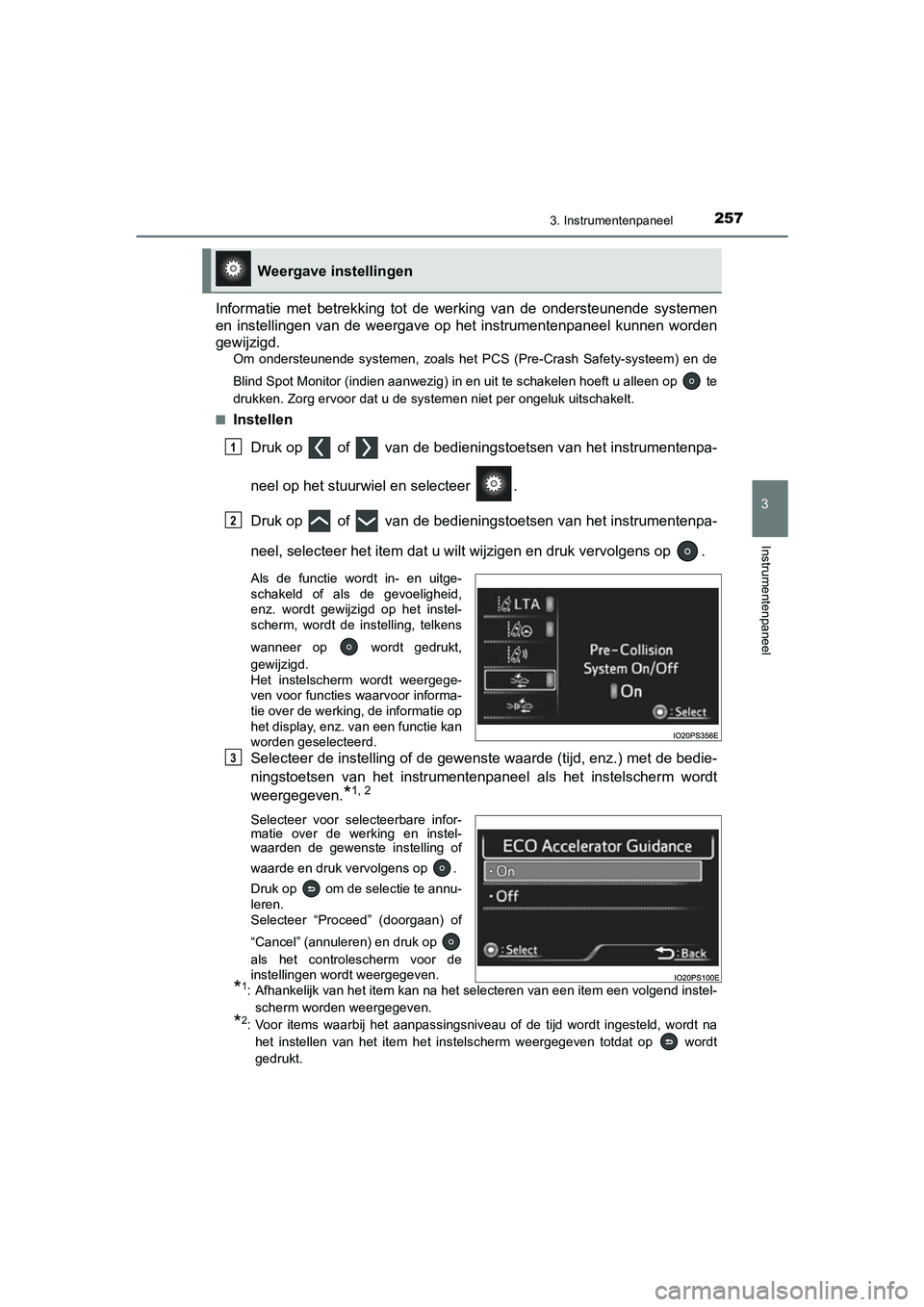

Informatie met betrekking tot de werking van de ondersteunende systemen
en instellingen van de weergave op het instrumentenpaneel kunnen worden
gewijzigd.
Om ondersteunende systemen, zoals het PCS (Pre-Crash Safety-systeem) en de
Blind Spot Monitor (indien aanwezig) in en uit te schakelen hoeft u alleen op te
drukken. Zorg ervoor dat u de systemen niet per ongeluk uitschakelt.
■
Instellen
Druk op of van de bedieningstoetsen van het instrumentenpa-
neel op het stuurwiel en selecteer .
Druk op of van de bedieningstoetsen van het instrumentenpa-
neel, selecteer het item dat u wilt wijzigen en druk vervolgens op .
Als de functie wordt in- en uitge-
schakeld of als de gevoeligheid,
enz. wordt gewijzigd op het instel-
scherm, wordt de instelling, telkens
wanneer op wordt gedrukt,
gewijzigd.
Het instelscherm wordt weergege-
ven voor functies waarvoor informa-
tie over de werking, de informatie op
het display, enz. van een functie kan
worden geselecteerd.
Selecteer de instelling of de gewenste waarde (tijd, enz.) met de bedie-
ningstoetsen van het instrumentenpaneel als het instelscherm wordt
weergegeven.
*1, 2
Selecteer voor selecteerbare infor-
matie over de werking en instel-
waarden de gewenste instelling of
waarde en druk vervolgens op .
Druk op om de selectie te annu-
leren.
Selecteer “Proceed” (doorgaan) of
“Cancel” (annuleren) en druk op
als het controlescherm voor de
instellingen wordt weergegeven.
*1: Afhankelijk van het item kan na het selecteren van een item een volgend instel-scherm worden weergegeven.
*2: Voor items waarbij het aanpassingsniveau of de tijd wordt ingesteld, wordt nahet instellen van het item het instelscherm weergegeven totdat op wordt
gedrukt.
Weergave instellingen
1
2
3
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 257 Monday, June 15, 2020 2:28 PM

2583. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
■Tabel instellingen
ItemInstellingenResultaat van instelling
“On” (aan) Schakelt de Lane Centering-functie van de LTA
(Lane Tracing Assist) in en uit. ( →Blz. 429)
“Off” (uit)
“On” (aan) Schakelt de stuurassistentiefunctie van de LTA
(Lane Tracing Assist) in en uit. ( →Blz. 429)
“Off” (uit)
“High” (hoog)Wijzigt de gevoeligheid van de waarschuwing
van de LTA (Lane Tracing Assist). ( →Blz. 429)“Standard”
(standaard)
“On” (aan)
Schakelt het PCS (Pre-Crash Safety-systeem)
in en uit. ( →Blz. 422)
“Off” (uit)
“Early” (vroeg)
Wijzigt het waarschuwingstijdstip van het PCS
(Pre-Crash Safety-systeem). ( →Blz. 422)“Middle”
(gemiddeld)
“Late” (laat)
*1“On” (aan)Schakelt de Toyota Parking Assist-sensor in en
uit. ( →Blz. 499)
“Off” (uit)
*1“On” (aan)Schakelt de Parking Support Brake-functie in en
uit. ( →Blz. 512)
“Off” (uit)
*1“On” (aan)Schakelt de Blind Spot Monitor in en uit.
(→ Blz. 474)
“Off” (uit)
“On” (aan)
Schakelt de waarschuwing slingeren auto van
de LTA (Lane Tracing Assist) in en uit.
(→ Blz. 429)
“Off” (uit)
“High” (hoog)
Wijzigt de gevoeligheid van de waarschuwing
slingeren auto van de LTA (Lane Tracing
Assist). ( →Blz. 429)“Standard”
(standaard)
“Low” (laag)
*1HoogteWijzigt de weergavepositie en helderheid van
het head-up display. ( →Blz. 267)
Helderheid
“On” (aan)
Schakelt de RSA (Road Sign Assist) in en uit.
(→ Blz. 445)
“Off” (uit)
“On” (aan)Schakelt het Dynamic Radar Cruise Control-sys-
teem met Road Sign Assist in en uit. (→Blz. 463)“Off” (uit)
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 258 Monday, June 15, 2020 2:28 PM

2603. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

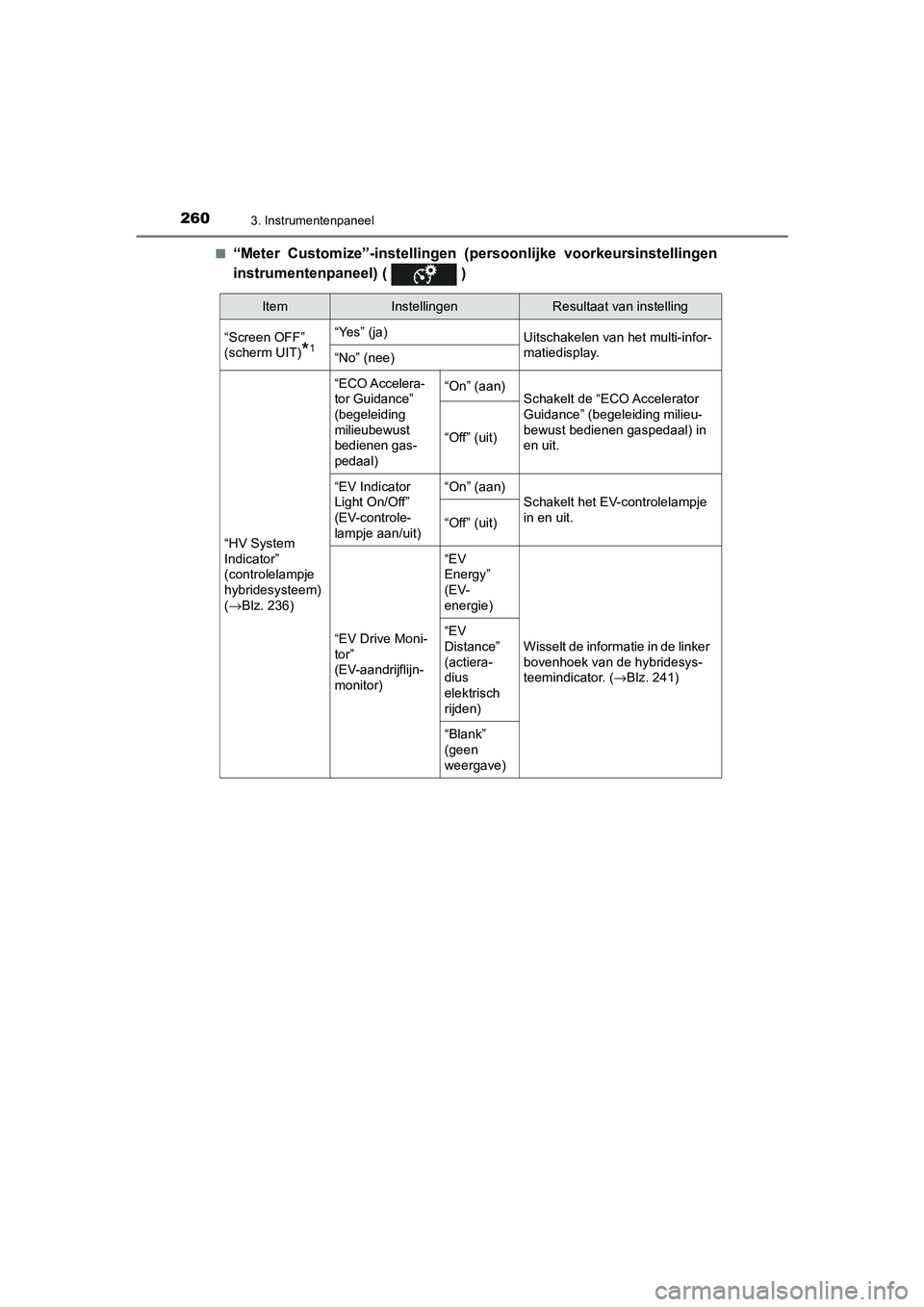

■“Meter Customize”-instellingen (persoonlijke voorkeursinstellingen
instrumentenpaneel) ( )
ItemInstellingenResultaat van instelling
“Screen OFF”
(scherm UIT)
*1“Yes” (ja) Uitschakelen van het multi-infor-
matiedisplay.
“No” (nee)
“HV System
Indicator”
(controlelampje
hybridesysteem)
(→ Blz. 236) “ECO Accelera-
tor Guidance”
(begeleiding
milieubewust
bedienen gas-
pedaal)
“On” (aan)
Schakelt de “ECO Accelerator
Guidance” (begeleiding milieu-
bewust bedienen gaspedaal) in
en uit.
“Off” (uit)
“EV Indicator
Light On/Off”
(EV-controle-
lampje aan/uit)
“On” (aan)Schakelt het EV-controlelampje
in en uit.
“Off” (uit)
“EV Drive Moni-
tor”
(EV-aandrijflijn-
monitor)
“EV
Energy”
(EV-
energie)
Wisselt de informatie in de linker
bovenhoek van de hybridesys-
teemindicator. (
→Blz. 241)“EV
Distance”
(actiera-
dius
elektrisch
rijden)
“Blank”
(geen
weergave)
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 260 Monday, June 15, 2020 2:28 PM

2613. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
“Pop-up Display
On/Off” (pop-
updisplay aan/
uit)
“Instrument
Panel Light”
(verlichting
instrumentenpa-
neel)
*2
“On” (aan)
Schakelt het pop-updisplay van
het geselecteerde item op het
multi-informatiedisplay in en uit.
“Off” (uit)
“Climate
settings” (instel-
lingen klimaatre-
geling)“On” (aan)
“Off” (uit)
“Cruise Control
Operation
Display” (weer-
gave werking
cruise control)“On” (aan)
“Off” (uit)
“HUD
Settings” (instel-
lingen HUD)
*3
“On” (aan)
“Off” (uit)
“Driving Mode
Select” (rijmo-
dusselectie)
“On” (aan)
“Off” (uit)
“Traction
Battery Cooler”
(koeler batterij-
pakket)
*3
“On” (aan)
“Off” (uit)
ItemInstellingenResultaat van instelling
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 261 Monday, June 15, 2020 2:28 PM

2633. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

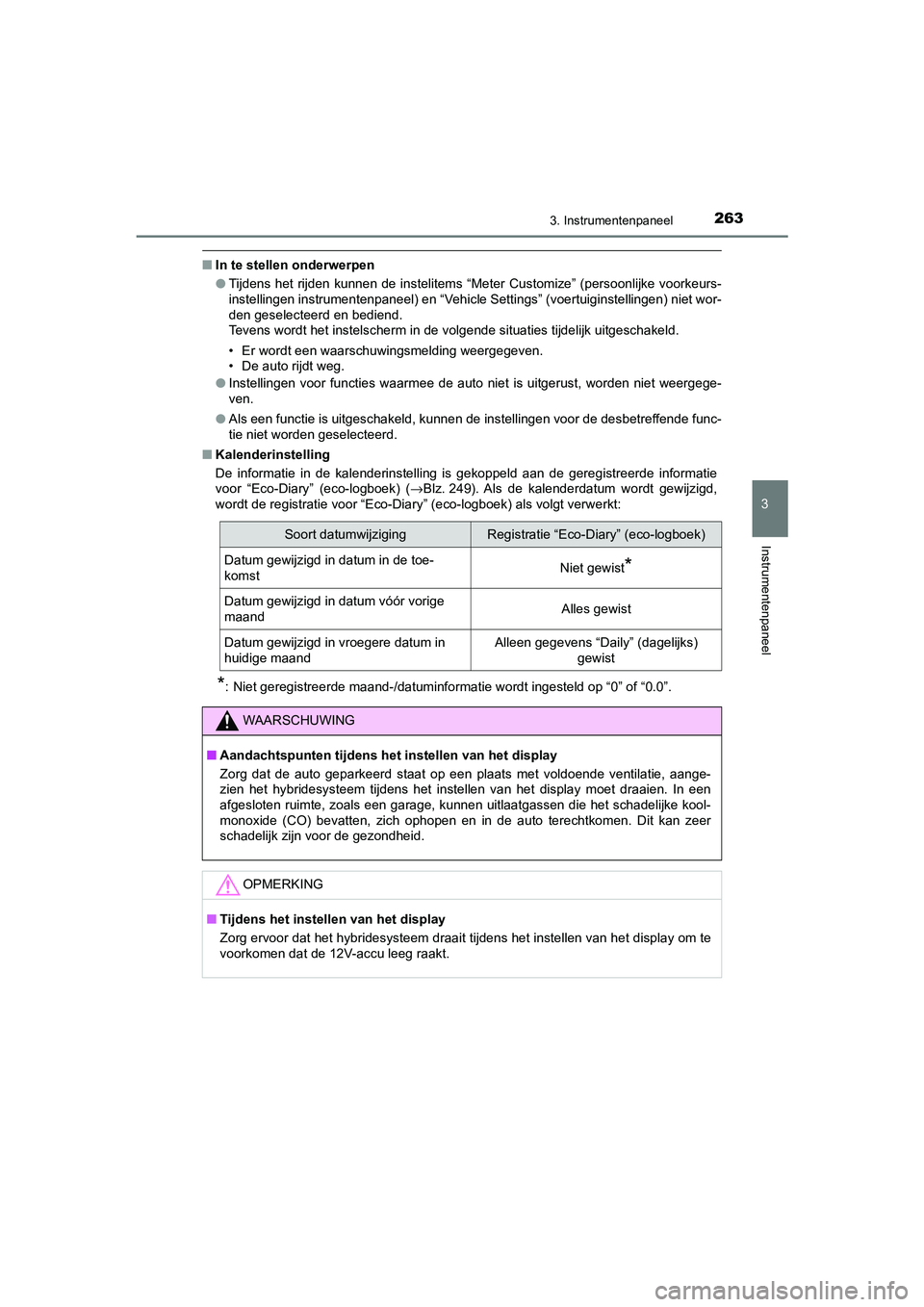

■In te stellen onderwerpen
●Tijdens het rijden kunnen de instelitems “Meter Customize” (persoonlijke voorkeurs-
instellingen instrumentenpaneel) en “Vehicle Settings” (voertuiginstellingen) niet wor-
den geselecteerd en bediend.
Tevens wordt het instelscherm in de volgende situaties tijdelijk uitgeschakeld.
• Er wordt een waarschuwingsmelding weergegeven.
• De auto rijdt weg.
● Instellingen voor functies waarmee de auto niet is uitgerust, worden niet weergege-
ven.
● Als een functie is uitgeschakeld, kunnen de instellingen voor de desbetreffende func-
tie niet worden geselecteerd.
■ Kalenderinstelling
De informatie in de kalenderinstelling is gekoppeld aan de geregistreerde informatie
voor “Eco-Diary” (eco-logboek) ( →Blz. 249). Als de kalenderdatum wordt gewijzigd,
wordt de registratie voor “Eco-Diary” (eco-logboek) als volgt verwerkt:
*: Niet geregistreerde maand-/datuminformatie wordt ingesteld op “0” of “0.0”.
Soort datumwijzigingRegistratie “Eco-Diary” (eco-logboek)
Datum gewijzigd in datum in de toe-
komstNiet gewist*
Datum gewijzigd in datum vóór vorige
maandAlles gewist
Datum gewijzigd in vroegere datum in
huidige maandAlleen gegevens “Daily” (dagelijks) gewist
WAARSCHUWING
■Aandachtspunten tijdens het instellen van het display
Zorg dat de auto geparkeerd staat op een plaats met voldoende ventilatie, aange-
zien het hybridesysteem tijdens het instellen van het display moet draaien. In een
afgesloten ruimte, zoals een garage, kunnen uitlaatgassen die het schadelijke kool-
monoxide (CO) bevatten, zich ophopen en in de auto terechtkomen. Dit kan zeer
schadelijk zijn voor de gezondheid.
OPMERKING
■Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het display om te
voorkomen dat de 12V-accu leeg raakt.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 263 Monday, June 15, 2020 2:28 PM

2643. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
Head-up display∗
De eenheden die op het display worden aangegeven, kunnen per model/type ver-
schillend zijn.
∗: Indien aanwezig
Het head-up display kan de huid ige rijsnelheid en de hybridesys-
teemindicator vóór de bestuurd er weergeven. Het kan ook verschil-
lende soorten informatie weergeven om de bestuurder te helpen.
Bedieningstoetsen en informatie op display
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 264 Monday, June 15, 2020 2:28 PM

2653. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
Bedieningstoetsen instrumentenpaneel
Deze toetsen worden gebruikt voor het aanpassen van de positie en de helderheid
van het head-up display. (→Blz. 267)
Toets HUD (head-up display) (→ Blz. 266)
Weergave rijsnelheid
Auto's met rechtse besturing:
De eenheid voor de snelheid verschijnt onder de weergave van de rijsnelheid.
Weergave cruise control ( →Blz. 451)
Hybridesysteemindicator ( →Blz. 236)
De weergave op de hybridesysteemindicator is in de EV-modus anders dan in de
HV-modus.
Actieradius elektrisch rijden
Geeft de geschatte afstand aan die nog kan worden gereden met de resterende
energie in het batterijpakket (tractiebatterij).
(→Blz. 119)
Als het airconditioningsysteem in werking is, wordt de actieradius met ingeschakeld
airconditioningsysteem weergegeven.
De actieradius voor elektrisch rijden kan kleiner worden, zelfs als er niet wordt
gereden, door energieverbruik door het systeem.
Hulpdisplay (→Blz. 268)
Op dit display wordt informatie weergegeven voor alle ondersteunende systemen
overeenkomstig de rijomstandigheden.
1
2
3
4
5
6
7
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 265 Monday, June 15, 2020 2:28 PM
