2020 TOYOTA PRIUS display

135
2
2. Instrumentenpaneel
Instrumentenpaneel
PRIUS_OM_OM47D94E_(EE)

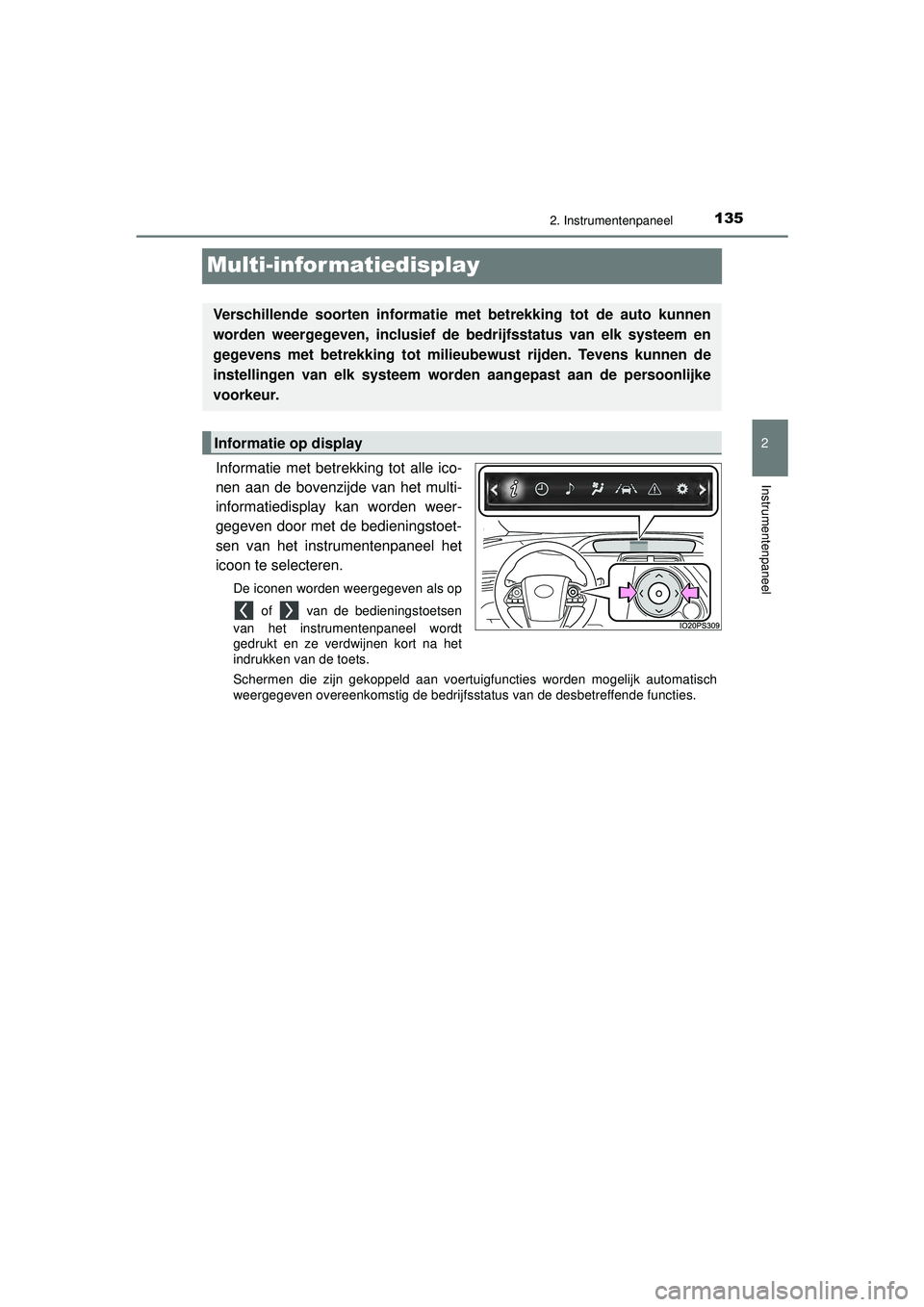

Multi-infor matiedisplay
Informatie met betrekking tot alle ico-
nen aan de bovenzijde van het multi-
informatiedisplay kan worden weer-
gegeven door met de bedieningstoet-
sen van het instrumentenpaneel het
icoon te selecteren.
De iconen worden weergegeven als op of van de bedieningstoetsen
van het instrumentenpaneel wordt
gedrukt en ze verdwijnen kort na het
indrukken van de toets.
Schermen die zijn gekoppeld aan voertuigfuncties worden mogelijk automatisch
weergegeven overeenkomstig de bedrijfsstatus van de desbetreffende functies.
Verschillende soorten informatie met betrekking tot de auto kunnen
worden weergegeven, inclusief de bedrijfsstatus van elk systeem en
gegevens met betrekking tot milieube wust rijden. Tevens kunnen de
instellingen van elk systeem worden aangepast aan de persoonlijke
voorkeur.
Informatie op display
PRIUS_OM_OM47D94E_(EE).book Page 135 Monday, February 3, 2020 9:55 AM

1362. Instrumentenpaneel
PRIUS_OM_OM47D94E_(EE)
*1: Indien aanwezig
*2: Als er een waarschuwingsmelding is die kan worden weergegeven, verandert dekleur van in oranje.

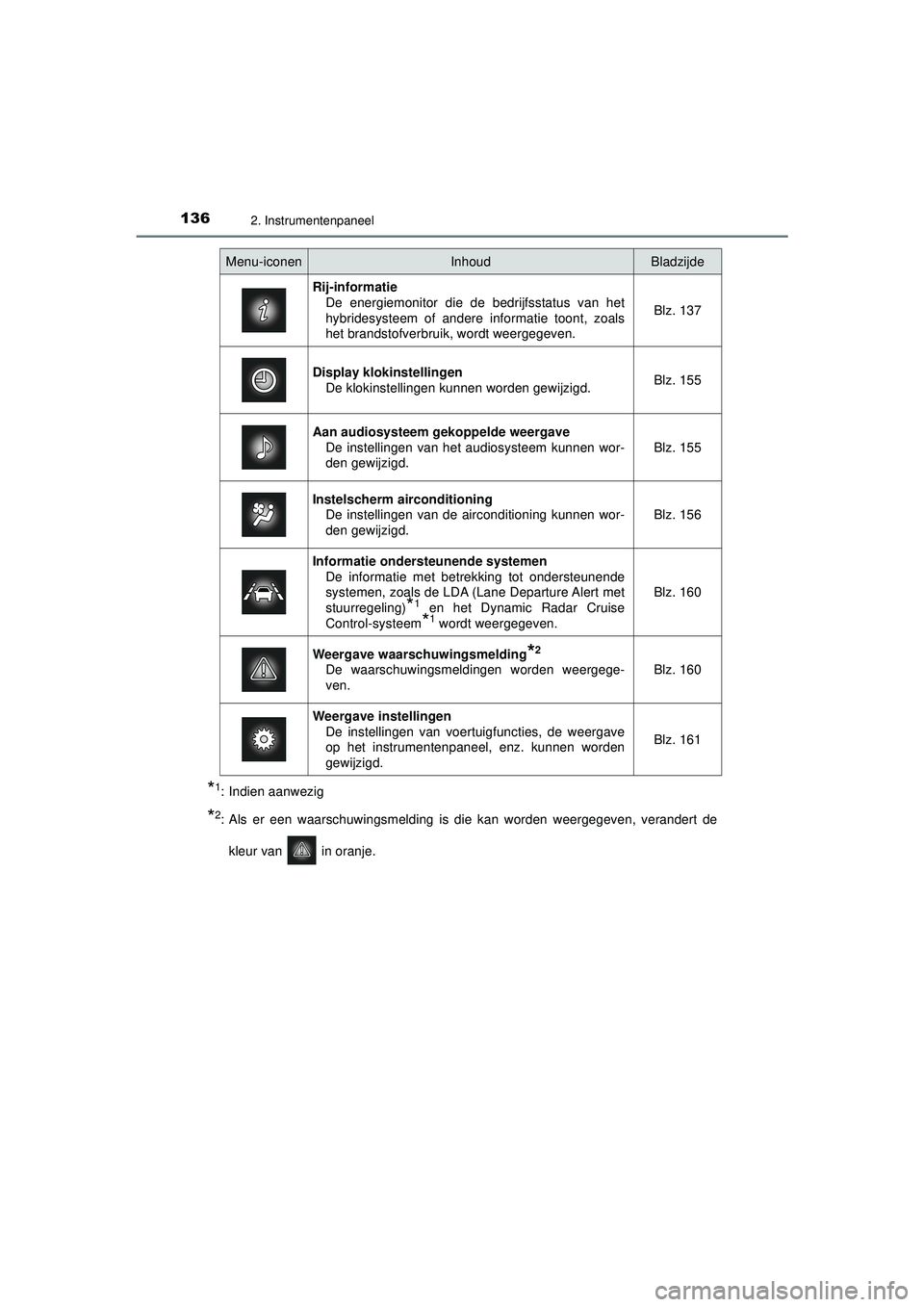

Menu-iconenInhoudBladzijde
Rij-informatie De energiemonitor die de bedrijfsstatus van het
hybridesysteem of andere informatie toont, zoals
het brandstofverbruik, wordt weergegeven. Blz. 137
Display klokinstellingen
De klokinstellingen kunnen worden gewijzigd. Blz. 155
Aan audiosysteem g
ekoppelde weergave
De instellingen van het audiosysteem kunnen wor-
den gewijzigd.Blz. 155
Instelscherm airconditioning
De instellingen van de airconditioning kunnen wor-
den gewijzigd.
Blz. 156
Informatie ondersteunende systemenDe informatie met betrekking tot ondersteunende
systemen, zoals de LDA (Lane Departure Alert met
stuurregeling)
*1 en het Dynamic Radar Cruise
Control-systeem
*1 wordt weergegeven.
Blz. 160
Weergave waarschuwingsmelding*2
De waarschuwingsmeldingen worden weergege-
ven.Blz. 160
Weergave instellingen De instellingen van voertuigfuncties, de weergave
op het instrumentenpaneel, enz. kunnen worden
gewijzigd.
Blz. 161
PRIUS_OM_OM47D94E_(EE).book Page 136 Monday, February 3, 2020 9:55 AM

1372. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47D94E_(EE)

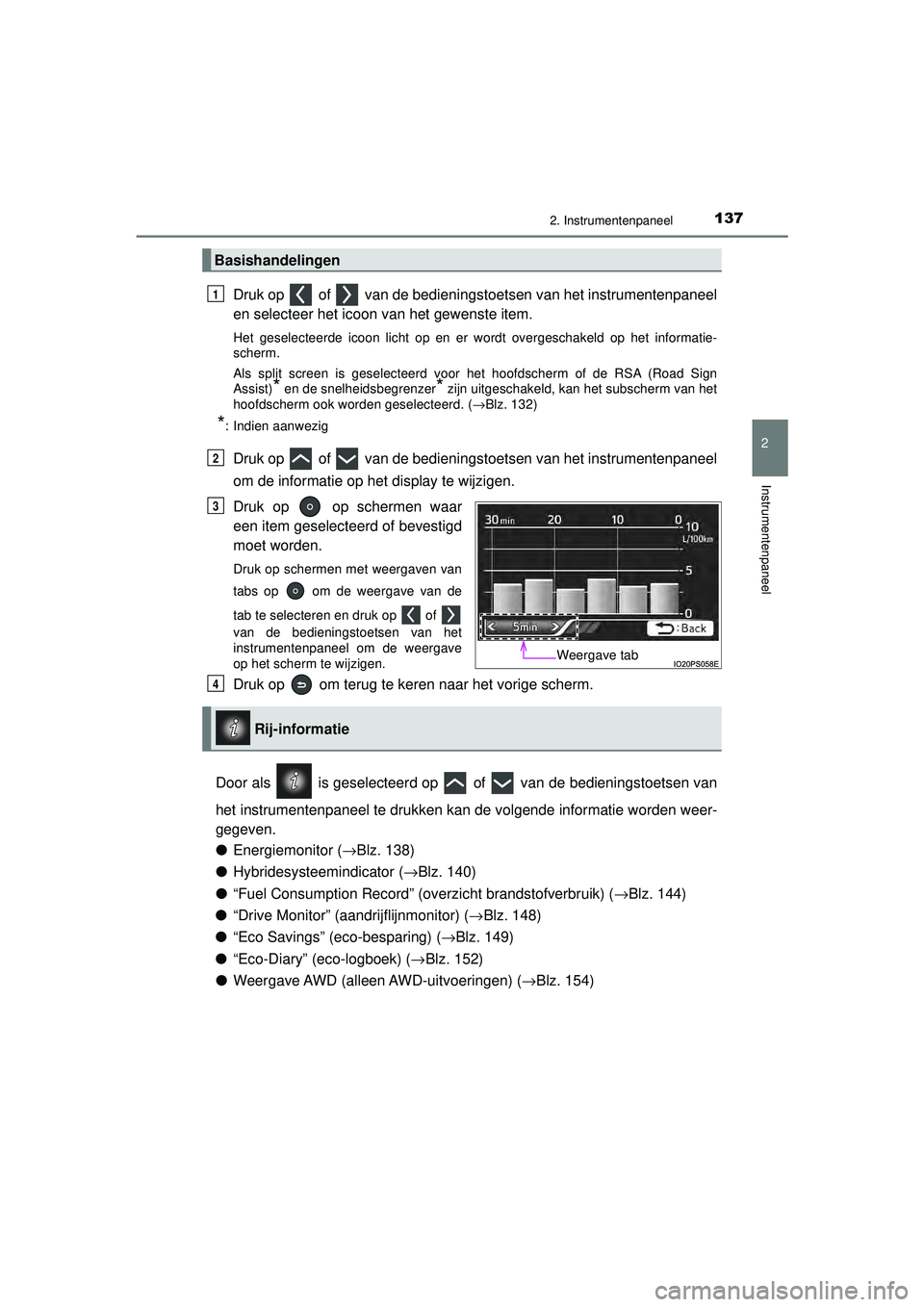

Druk op of van de bedieningstoetsen van het instrumentenpaneel
en selecteer het icoon van het gewenste item.
Het geselecteerde icoon licht op en er wordt overgeschakeld op het informatie-
scherm.
Als split screen is geselecteerd voor het hoofdscherm of de RSA (Road Sign
Assist)
* en de snelheidsbegrenzer* zijn uitgeschakeld, kan het subscherm van het
hoofdscherm ook worden geselecteerd. ( →Blz. 132)
*: Indien aanwezig
Druk op of van de bedieningstoetsen van het instrumentenpaneel
om de informatie op het display te wijzigen.
Druk op op schermen waar
een item geselecteerd of bevestigd
moet worden.
Druk op schermen met weergaven van
tabs op om de weergave van de
tab te selecteren en druk op of
van de bedieningstoetsen van het
instrumentenpaneel om de weergave
op het scherm te wijzigen.
Druk op om terug te keren naar het vorige scherm.
Door als is geselecteerd op of van de bedieningstoetsen van
het instrumentenpaneel te drukken kan de volgende informatie worden weer-
gegeven.
● Energiemonitor ( →Blz. 138)
● Hybridesysteemindicator ( →Blz. 140)
● “Fuel Consumption Record” (overzicht brandstofverbruik) ( →Blz. 144)
● “Drive Monitor” (aandrijflijnmonitor) ( →Blz. 148)
● “Eco Savings” (eco-besparing) ( →Blz. 149)
● “Eco-Diary” (eco-logboek) ( →Blz. 152)
● Weergave AWD (alleen AWD-uitvoeringen) (→Blz. 154)
Basishandelingen
1
2
Weergave tab
3
Rij-informatie
4
PRIUS_OM_OM47D94E_(EE).book Page 137 Monday, February 3, 2020 9:55 AM

1382. Instrumentenpaneel
PRIUS_OM_OM47D94E_(EE)

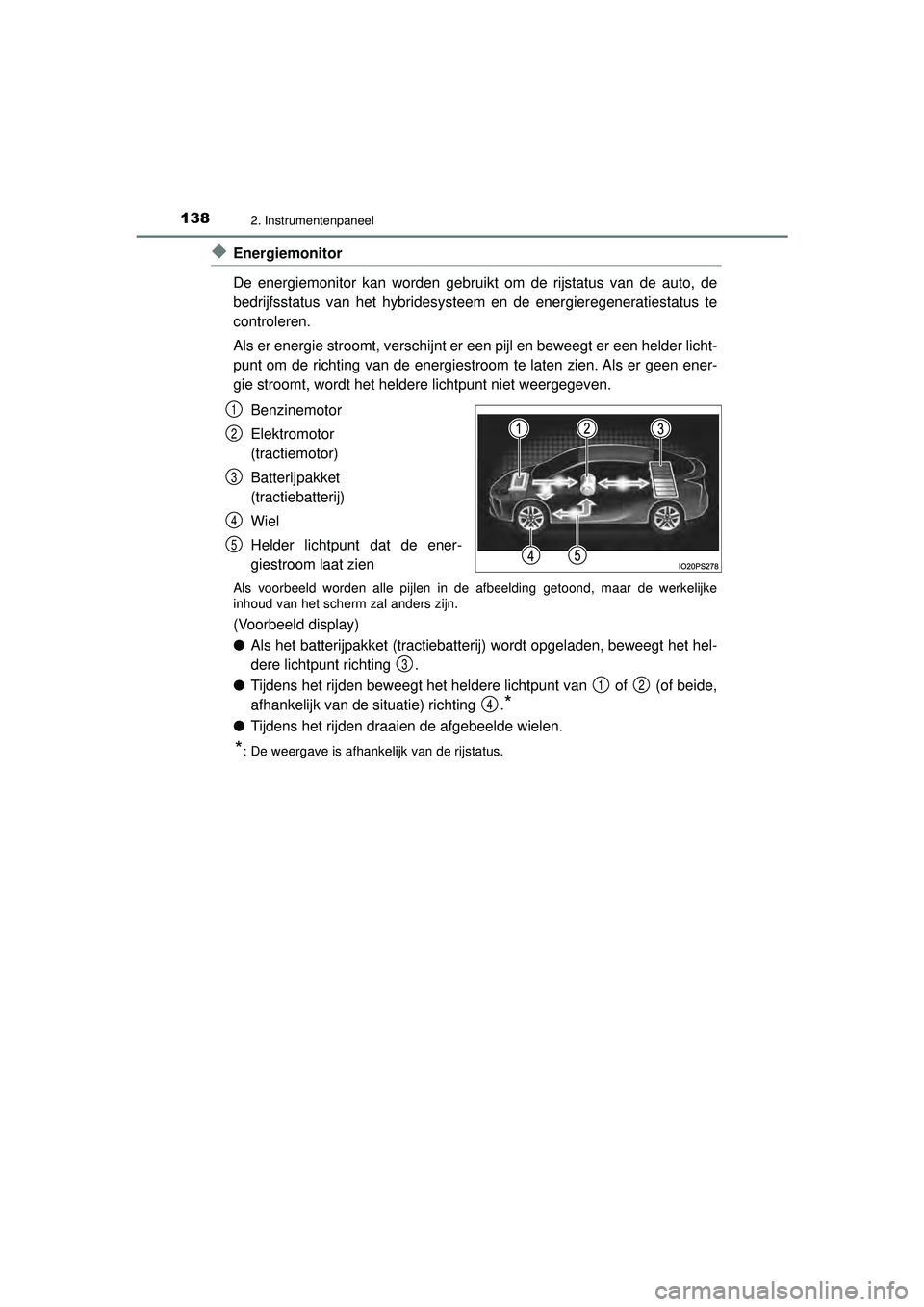

◆Energiemonitor
De energiemonitor kan worden gebruikt om de rijstatus van de auto, de
bedrijfsstatus van het hybridesysteem en de energieregeneratiestatus te
controleren.
Als er energie stroomt, verschijnt er een pijl en beweegt er een helder licht-
punt om de richting van de energiestroom te laten zien. Als er geen ener-
gie stroomt, wordt het heldere lichtpunt niet weergegeven.
Benzinemotor
Elektromotor
(tractiemotor)
Batterijpakket
(tractiebatterij)
Wiel
Helder lichtpunt dat de ener-
giestroom laat zien
Als voorbeeld worden alle pijlen in de afbeelding getoond, maar de werkelijke
inhoud van het scherm zal anders zijn.
(Voorbeeld display)
●Als het batterijpakket (tractiebatterij) wordt opgeladen, beweegt het hel-
dere lichtpunt richting .
● Tijdens het rijden beweegt het heldere lichtpunt van of (of beide,
afhankelijk van de situatie) richting .
*
●Tijdens het rijden draaien de afgebeelde wielen.
*: De weergave is afhankelijk van de rijstatus.
1
2
3
4
5
3
12
4
PRIUS_OM_OM47D94E_(EE).book Page 138 Monday, February 3, 2020 9:55 AM

1392. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47D94E_(EE)

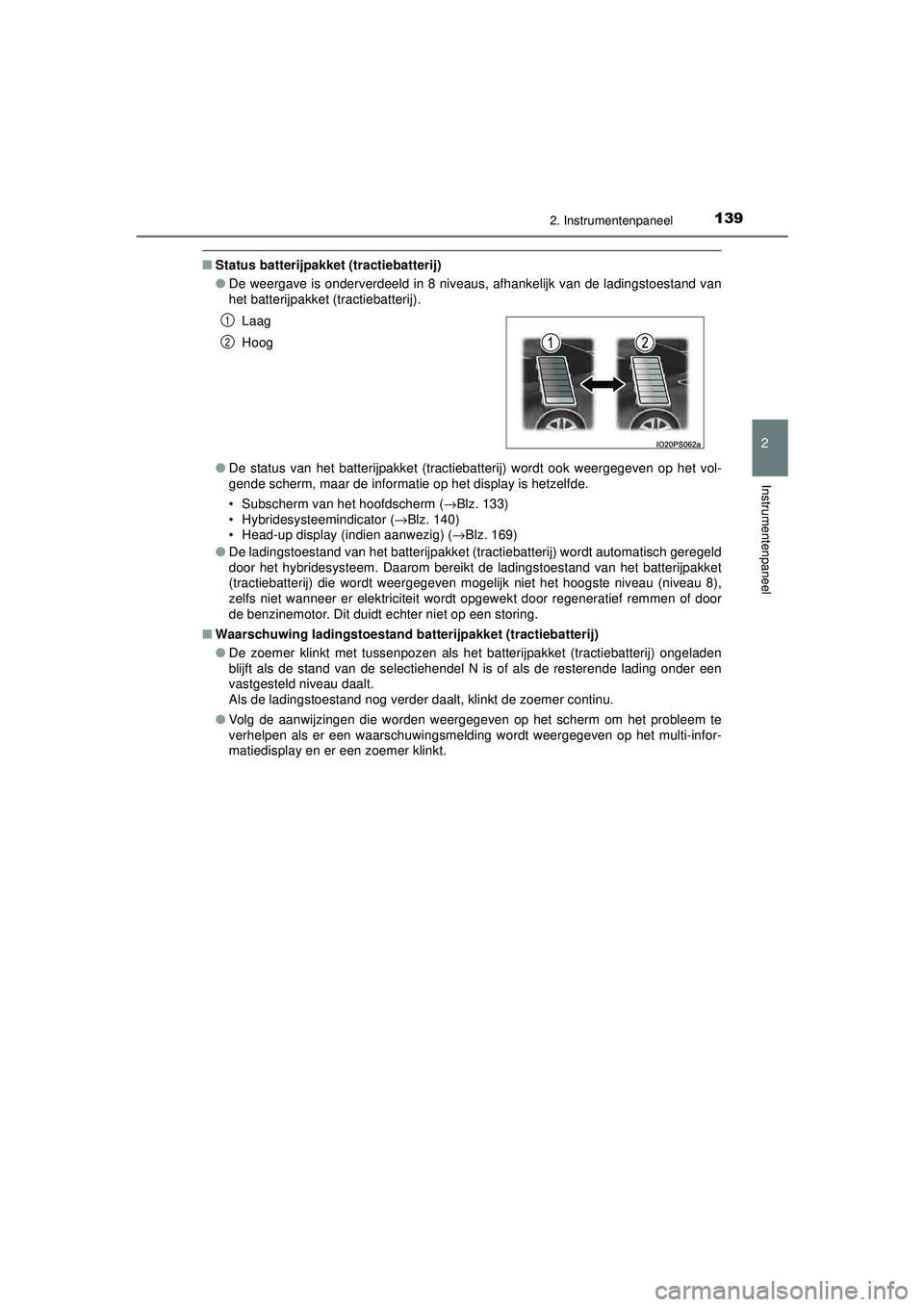

■Status batterijpakket (tractiebatterij)
●De weergave is onderverdeeld in 8 niveaus, afhankelijk van de ladingstoestand van
het batterijpakket (tractiebatterij).
● De status van het batterijpakket (tractiebatterij) wordt ook weergegeven op het vol-
gende scherm, maar de informatie op het display is hetzelfde.
• Subscherm van het hoofdscherm ( →Blz. 133)
• Hybridesysteemindicator ( →Blz. 140)
• Head-up display (indien aanwezig) (→ Blz. 169)
● De ladingstoestand van het batterijpakket (tractiebatterij) wordt automatisch geregeld
door het hybridesysteem. Daarom bereikt de ladingstoestand van het batterijpakket
(tractiebatterij) die wordt weergegeven mogelijk niet het hoogste niveau (niveau 8),
zelfs niet wanneer er elektriciteit wordt opgewekt door regeneratief remmen of door
de benzinemotor. Dit duidt echter niet op een storing.
■ Waarschuwing ladingst oestand batterijpakket (tractiebatterij)
● De zoemer klinkt met tussenpozen als het batterijpakket (tractiebatterij) ongeladen
blijft als de stand van de selectiehendel N is of als de resterende lading onder een
vastgesteld niveau daalt.
Als de ladingstoestand nog verder daalt, klinkt de zoemer continu.
● Volg de aanwijzingen die worden weergegeven op het scherm om het probleem te
verhelpen als er een waarschuwingsmelding wordt weergegeven op het multi-infor-
matiedisplay en er een zoemer klinkt.Laag
Hoog
1
2
PRIUS_OM_OM47D94E_(EE).book Page 139
Monday, February 3, 2020 9:55 AM

1402. Instrumentenpaneel
PRIUS_OM_OM47D94E_(EE)
◆Hybridesysteemindicator
Het display verandert overeenkomstig de bediening van het gaspedaal en
geeft de huidige rijstatus en de energieregeneratiestatus weer.
De hybridesysteemindicator kan worden weergegeven op het subscherm van
het hoofdscherm (→Blz. 133) en op het head-up display (indien aanwezig)
(→ Blz. 169).
■
Lezen van het display
Laadgebied
Geeft aan dat er energie wordt teruggewonnen via het regeneratieve opladen.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gereden.
Power-gebied
Laat zien dat de grens van een bereik voor milieuvriendelijk rijden wordt over-
schreden (bij rijden op vol vermogen en dergelijke).
Hybride Eco-gebied*1
Laat zien dat er niet vaak gebruik wordt gemaakt van het vermogen van de ben-
zinemotor.
De benzinemotor wordt automatisch gestopt en opnieuw gestart onder verschil-
lende omstandigheden.
Head-up display
(indien aanwezig)
Subscherm
Multi-informatiedisplay
1
2
3
4
PRIUS_OM_OM47D94E_(EE).book Page 140 Monday, February 3, 2020 9:55 AM

1412. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47D94E_(EE)

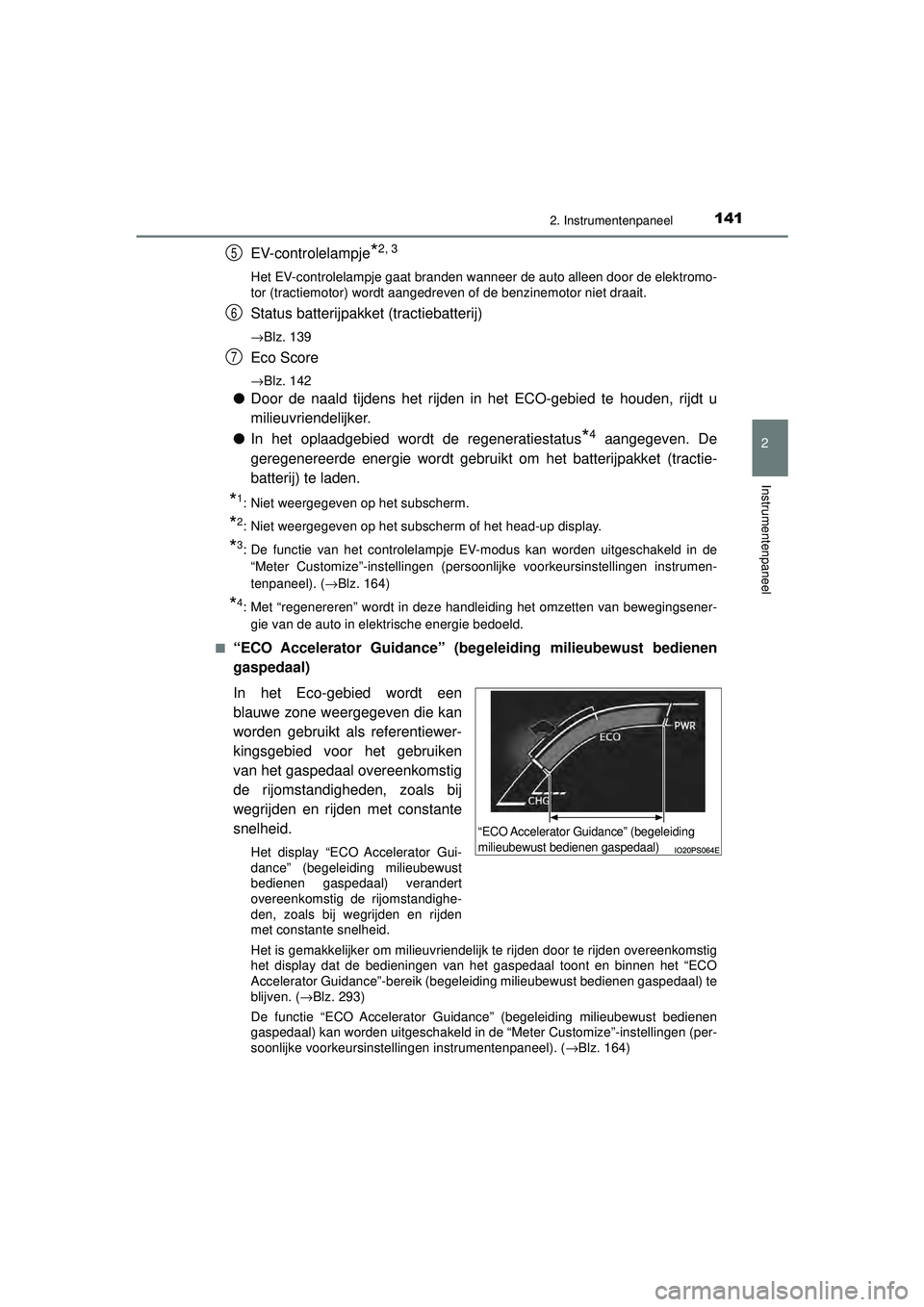

EV-controlelampje*2, 3
Het EV-controlelampje gaat branden wanneer de auto alleen door de elektromo-
tor (tractiemotor) wordt aangedreven of de benzinemotor niet draait.
Status batterijpakket (tractiebatterij)
→Blz. 139
Eco Score
→Blz. 142
● Door de naald tijdens het rijden in het ECO-gebied te houden, rijdt u
milieuvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
*4 aangegeven. De
geregenereerde energie wordt gebruikt om het batterijpakket (tractie-
batterij) te laden.
*1: Niet weergegeven op het subscherm.
*2: Niet weergegeven op het subscherm of het head-up display.
*3: De functie van het controlelampje EV-modus kan worden uitgeschakeld in de “Meter Customize”-instellingen (persoonlijke voorkeursinstellingen instrumen-
tenpaneel). ( →Blz. 164)
*4: Met “regenereren” wordt in deze handleiding het omzetten van bewegingsener-
gie van de auto in elektrische energie bedoeld.
■
“ECO Accelerator Guidance” (beg eleiding milieubewust bedienen
gaspedaal)
In het Eco-gebied wordt een
blauwe zone weergegeven die kan
worden gebruikt als referentiewer-
kingsgebied voor het gebruiken
van het gaspedaal overeenkomstig
de rijomstandigheden, zoals bij
wegrijden en rijden met constante
snelheid.
Het display “ECO Accelerator Gui-
dance” (begeleiding milieubewust
bedienen gaspedaal) verandert
overeenkomstig de rijomstandighe-
den, zoals bij wegrijden en rijden
met constante snelheid.
Het is gemakkelijker om milieuvriendelijk te rijden door te rijden overeenkomstig
het display dat de bedieningen van het gaspedaal toont en binnen het “ECO
Accelerator Guidance”-bereik (begeleiding milieubewust bedienen gaspedaal) te
blijven. ( →Blz. 293)
De functie “ECO Accelerator Guidance” (begeleiding milieubewust bedienen
gaspedaal) kan worden uitgeschakeld in de “Meter Customize”-instellingen (per-
soonlijke voorkeursinstellingen instrumentenpaneel). ( →Blz. 164)
5
6
7
“ECO Accelerator Guidance” (begeleiding
milieubewust bedie nen gaspedaal)
PRIUS_OM_OM47D94E_(EE).book Page 141 Monday, February 3, 2020 9:55 AM

1422. Instrumentenpaneel
PRIUS_OM_OM47D94E_(EE)■
Eco Score
De rijstatus voor de volgende 3 situaties wordt geëvalueerd op 5 niveaus:
soepel accelereren bij wegrijden (Eco-S
tart), rijden zonder plotseling acce-
lereren (Eco-Cruise) en soepel stoppen (Eco-Stop). Elke keer dat de auto
tot stilstand wordt gebracht, wordt een score weergegeven op basis van
een perfecte score van 100 punten.
Score
Status “Eco-Start”
Status “Eco-Cruise”
Status “Eco-Stop”
Lezen van het staafdisplay:
*: Voor items die niet onlangs zijn geëvalueerd, wordt 0 weergegeven.
● Telkens als de auto wegrijdt, wordt de Eco Score gereset en wordt een
nieuwe evaluatie gestart.
● Als de selectiehendel in stand P staat, wordt alleen de displayzone voor de
Eco Score vergroot en weergegeven. Als de selectiehendel vanuit stand P
in een andere stand wordt gezet, wordt de weergave weer normaal.
● Als het hybridesysteem stopt, worden de huidige totaalscore en een
advies voor het verhogen van de score weergegeven. ( →Blz. 113)
1
2
3
4
ScoreLaag*Hoog
Staafdisplay
PRIUS_OM_OM47D94E_(EE).book Page 142 Monday, February 3, 2020 9:55 AM
