2020 TOYOTA PRIUS display

6096-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47D94E_(EE)
6
Onderhoud en verzorging
■Initialiseren van het bandenspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude banden.
( →Blz. 751)
Breng de banden op de voorgeschreven spanning voor de banden in koude toe-
stand. Deze spanning vormt de referentiespanning voor het bandenspannings-
waarschuwingssysteem.
Zet het contact AAN.
Wijzig het multi-informatiedisplay naar het scherm .
(→Blz. 161)
Druk op of van de bedieningstoetsen van het instrumentenpa-
neel, selecteer “ (Vehicle Settings)” (voertuiginstellingen) en
druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumentenpa-
neel, selecteer “Maintenance System” (onderhoudssysteem) en druk
vervolgens op .
Druk op of van de bedieningstoetsen van het instrumentenpa-
neel, selecteer TPMS en druk vervolgens op .
Houd ingedrukt.
Wanneer de initialisatie is vol-
tooid, wordt er een melding
weergegeven op het multi-infor-
matiedisplay en gaat het waar-
schuwingslampje lage banden-
spanning branden.
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een unieke
identificatiecode. Bij het vervangen van een bandenspanningssensor en -
zender is het noodzakelijk om de identificatiecode te registreren. Laat de
identificatiecodes registreren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
1
2
3
4
5
6
7
8
Until Complete
9
PRIUS_OM_OM47D94E_(EE).book Page 609 Monday, February 3, 2020 9:55 AM

6126-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47D94E_(EE)■
De initialisatieprocedure (auto's me t bandenspanningswaarschuwingssysteem)
● Voer de initialisatie uit na het op spanning brengen van de banden.
Zorg er daarnaast voor dat de banden koud zijn bij de initialisatie en bij het aanpas-
sen van de bandenspanning.
● Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de resettoets in te drukken, omdat de initialisatie automatisch herstart
wordt wanneer het contact de volgende keer AAN wordt gezet.
● Als u per ongeluk de resettoets indrukt wanneer initialiseren niet nodig is, breng de
banden dan op de juiste spanning wanneer ze koud zijn en voer opnieuw de initiali-
satie uit.
■ Waarschuwingen bandenspanningswaa rschuwingssysteem (indien aanwezig)
De eventuele waarschuwing van het bandenspanningswaarschuwingssysteem is
gebaseerd op de omstandigheden waaronder het systeem geïnitialiseerd is. Daarom
laat het systeem mogelijk zelfs een waarschuwing zien wanneer de bandenspanning
niet laag genoeg is of wanneer de druk hoger is dan de druk die was ingesteld tijdens
het initialiseren van het systeem.
■ Als de initialisatie van het bandensp anningswaarschuwingssysteem mislukt is
(auto's met bandenspanningswaarschuwingssysteem)
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende gevallen wor-
den de instellingen echter niet opgeslagen en zal het systeem niet goed werken. Laat,
als herhaalde pogingen de bandenspanning op te slaan mislukken, de auto nakijken
door een erkende Toyota-dealer of herste ller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
● Als het systeem wordt geïnitialiseerd, knippert het waarschuwingslampje lage ban-
denspanning niet 3 keer en verschijnt de melding voor het instellen niet op het multi-
informatiedisplay.
● Nadat er na de initialisatie gedurende een bepaalde tijd gereden is, gaat het waar-
schuwingslampje branden nadat het gedurende 1 minuut heeft geknipperd.
■ Registreren van identificatiecodes (aut o's met bandenspanningswaarschuwings-
systeem)
De identificatiecodes van de bandenspanningssensoren en -zenders van twee sets
banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de winterbanden vooraf
zijn geregistreerd, is het niet nodig om de identificatiecodes te registreren wanneer de
normale banden worden vervangen door winterbanden.
Neem voor meer informatie over het wijzigen van identificatiecodes contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
PRIUS_OM_OM47D94E_(EE).book Page 612 Monday, February 3, 2020 9:55 AM

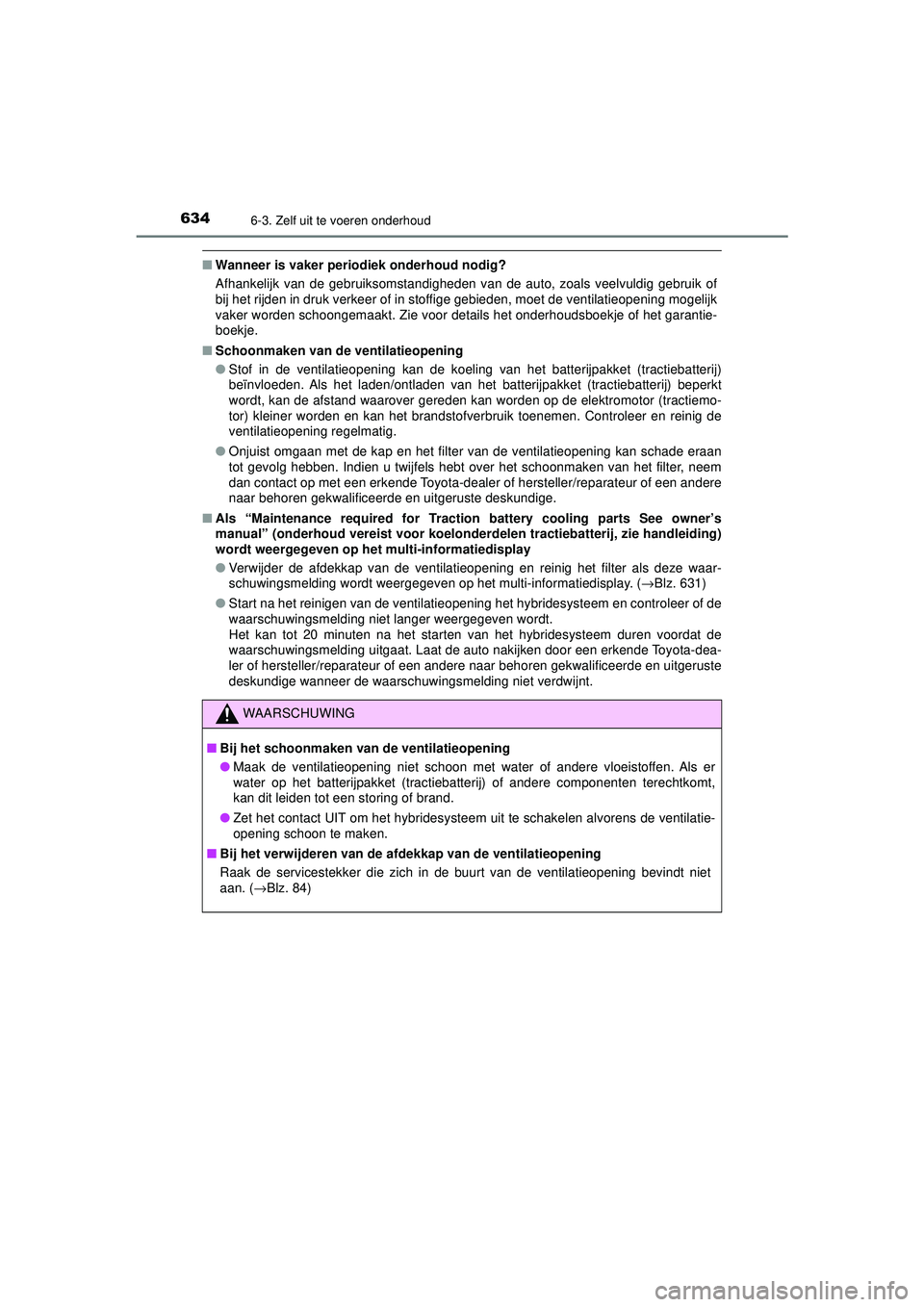

6346-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47D94E_(EE)
■Wanneer is vaker periodiek onderhoud nodig?
Afhankelijk van de gebruiksomstandigheden van de auto, zoals veelvuldig gebruik of
bij het rijden in druk verkeer of in stoffige gebieden, moet de ventilatieopening mogelijk
vaker worden schoongemaakt. Zie voor details het onderhoudsboekje of het garantie-
boekje.
■ Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling van het batterijpakket (tractiebatterij)
beïnvloeden. Als het laden/ontladen van het batterijpakket (tractiebatterij) beperkt
wordt, kan de afstand waarover gereden kan worden op de elektromotor (tractiemo-
tor) kleiner worden en kan het brandstofverbruik toenemen. Controleer en reinig de
ventilatieopening regelmatig.
● Onjuist omgaan met de kap en het filter van de ventilatieopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt over het schoonmaken van het filter, neem
dan contact op met een erkende Toyota-deal er of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als “Maintenance required for Traction battery cooling parts See owner’s
manual” (onderhoud vereist voor koelonde rdelen tractiebatterij, zie handleiding)
wordt weergegeven op het multi-informatiedisplay
● Verwijder de afdekkap van de ventilatieopening en reinig het filter als deze waar-
schuwingsmelding wordt weergegeven op het multi-informatiedisplay. ( →Blz. 631)
● Start na het reinigen van de ventilatieopening het hybridesysteem en controleer of de
waarschuwingsmelding niet langer weergegeven wordt.
Het kan tot 20 minuten na het starten van het hybridesysteem duren voordat de
waarschuwingsmelding uitgaat. Laat de auto nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige wanneer de waarschuwingsmelding niet verdwijnt.
WAARSCHUWING
■ Bij het schoonmaken van de ventilatieopening
● Maak de ventilatieopening niet schoon met water of andere vloeistoffen. Als er
water op het batterijpakket (tractiebatterij) of andere componenten terechtkomt,
kan dit leiden tot een storing of brand.
● Zet het contact UIT om het hybridesysteem uit te schakelen alvorens de ventilatie-
opening schoon te maken.
■ Bij het verwijderen van de afd ekkap van de ventilatieopening
Raak de servicestekker die zich in de buurt van de ventilatieopening bevindt niet
aan. ( →Blz. 84)
PRIUS_OM_OM47D94E_(EE).book Page 634 Monday, February 3, 2020 9:55 AM

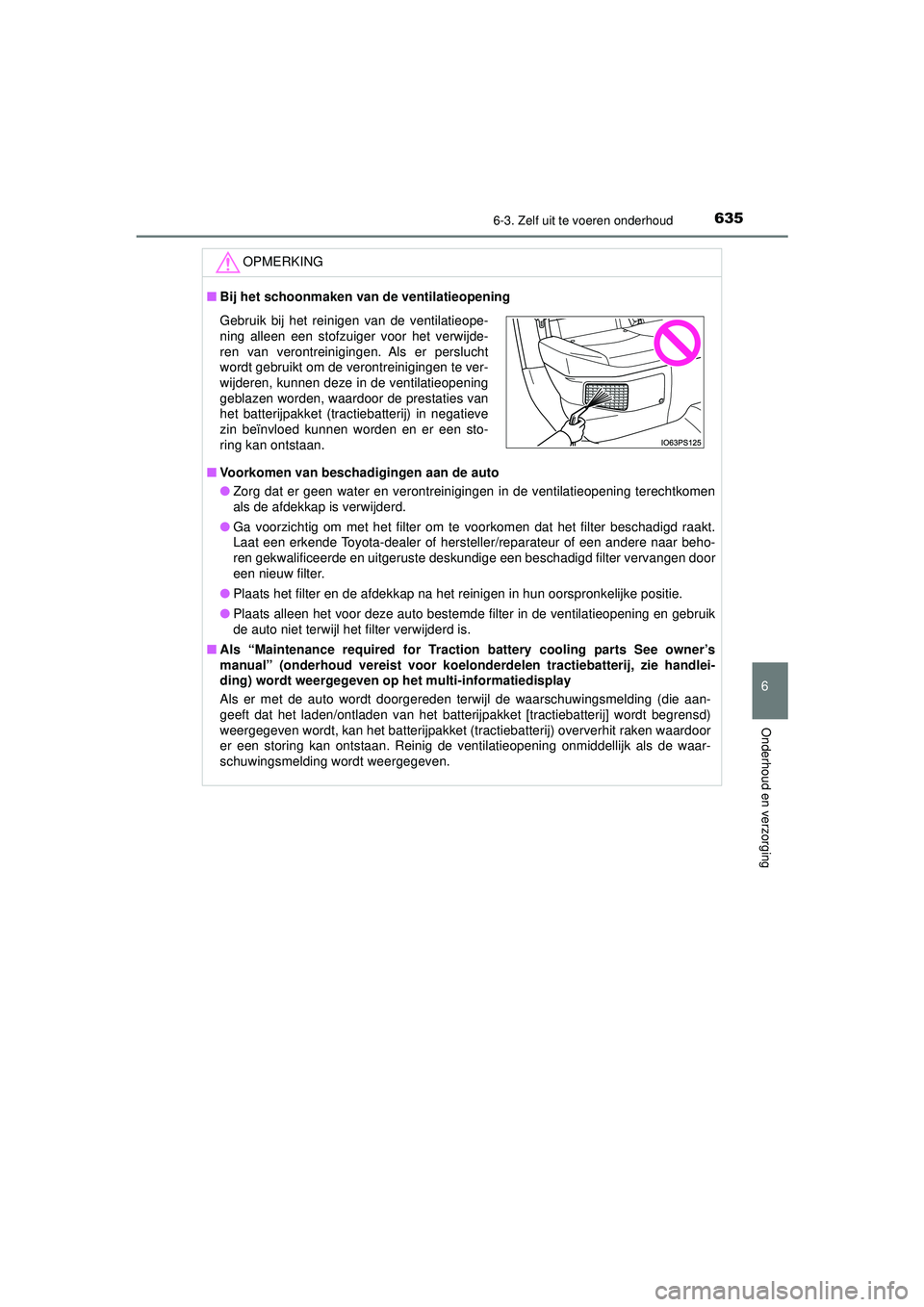

6356-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47D94E_(EE)
6
Onderhoud en verzorging
OPMERKING
■Bij het schoonmaken van de ventilatieopening
■ Voorkomen van beschadigingen aan de auto
● Zorg dat er geen water en verontreinigingen in de ventilatieopening terechtkomen
als de afdekkap is verwijderd.
● Ga voorzichtig om met het filter om te voorkomen dat het filter beschadigd raakt.
Laat een erkende Toyota-dealer of herstelle r/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige een beschadigd filter vervangen door
een nieuw filter.
● Plaats het filter en de afdekkap na het reinigen in hun oorspronkelijke positie.
● Plaats alleen het voor deze auto bestemde filter in de ventilatieopening en gebruik
de auto niet terwijl het filter verwijderd is.
■ Als “Maintenance required for Tractio n battery cooling parts See owner’s
manual” (onderhoud vereist voor koelonderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het multi-informatiedisplay
Als er met de auto wordt doorgereden te rwijl de waarschuwingsmelding (die aan-
geeft dat het laden/ontladen van het batterijpakket [tractiebatterij] wordt begrensd)
weergegeven wordt, kan het batterijpakket (tractiebatterij) oververhit raken waardoor
er een storing kan ontstaan. Reinig de ventilatieopening onmiddellijk als de waar-
schuwingsmelding wordt weergegeven.
Gebruik bij het reinigen van de ventilatieope-
ning alleen een stofzuiger voor het verwijde-
ren van verontreinigingen. Als er perslucht
wordt gebruikt om de verontreinigingen te ver-
wijderen, kunnen deze in de ventilatieopening
geblazen worden, waardoor de prestaties van
het batterijpakket (tractiebatterij) in negatieve
zin beïnvloed kunnen worden en er een sto-
ring kan ontstaan.
PRIUS_OM_OM47D94E_(EE).book Page 635 Monday, February 3, 2020 9:55 AM

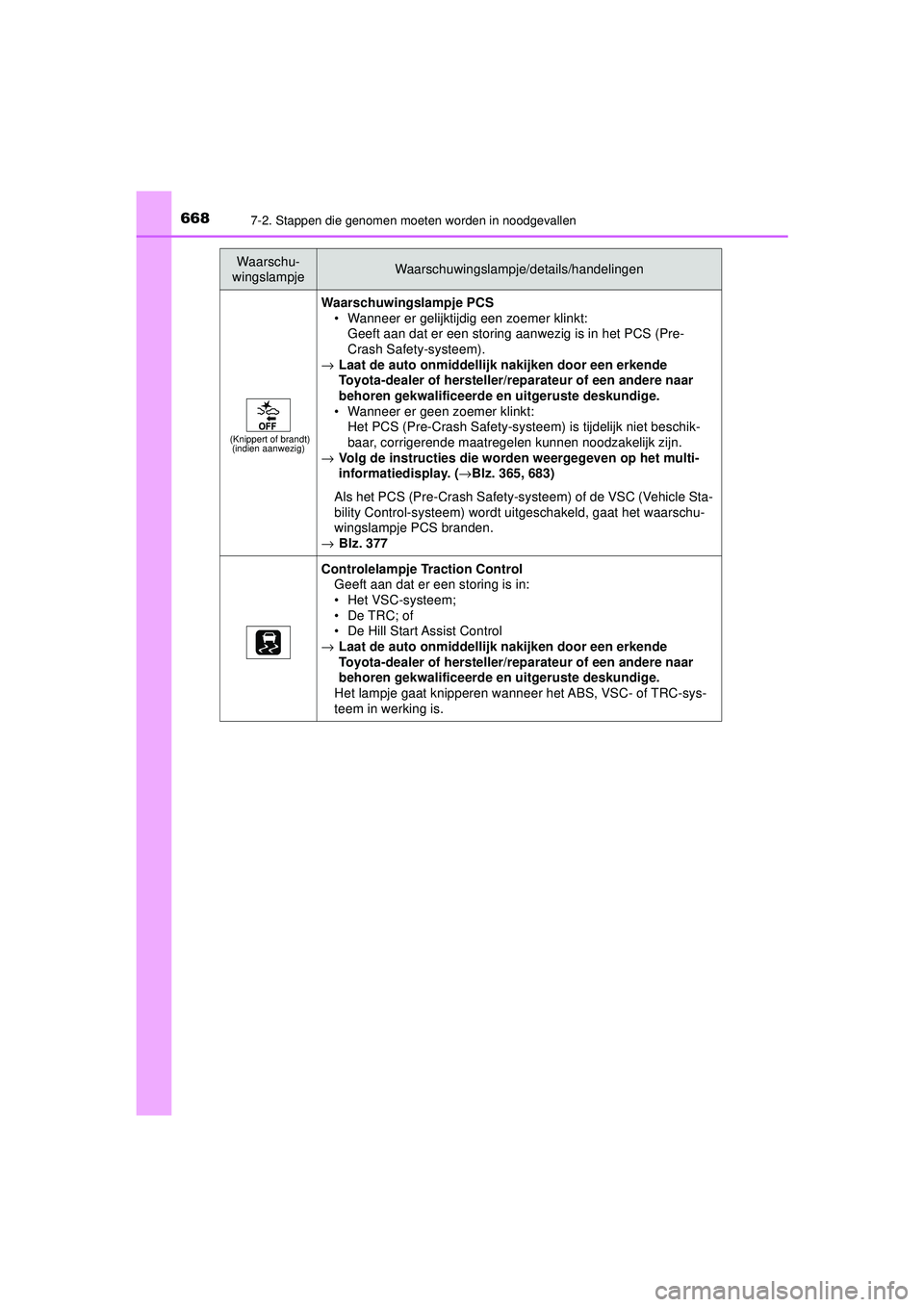

6687-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)
(Knippert of brandt)(indien aanwezig)
Waarschuwingslampje PCS
• Wanneer er gelijktijdig een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PCS (Pre-
Crash Safety-systeem).
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/rep arateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Wanneer er geen zoemer klinkt:
Het PCS (Pre-Crash Safety-syste em) is tijdelijk niet beschik-
baar, corrigerende maatregelen kunnen noodzakelijk zijn.
→ Volg de instructies die word en weergegeven op het multi-
informatiedisplay. ( →Blz. 365, 683)
Als het PCS (Pre-Crash Safety-systeem) of de VSC (Vehicle Sta-
bility Control-systeem) wordt uitgeschakeld, gaat het waarschu-
wingslampje PCS branden.
→ Blz. 377
Controlelampje Traction Control
Geeft aan dat er een storing is in:
• Het VSC-systeem;
• De TRC; of
• De Hill Start Assist Control
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/rep arateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Het lampje gaat knipperen wan neer het ABS, VSC- of TRC-sys-
teem in werking is.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
PRIUS_OM_OM47D94E_(EE).book Page 668 Monday, February 3, 2020 9:55 AM

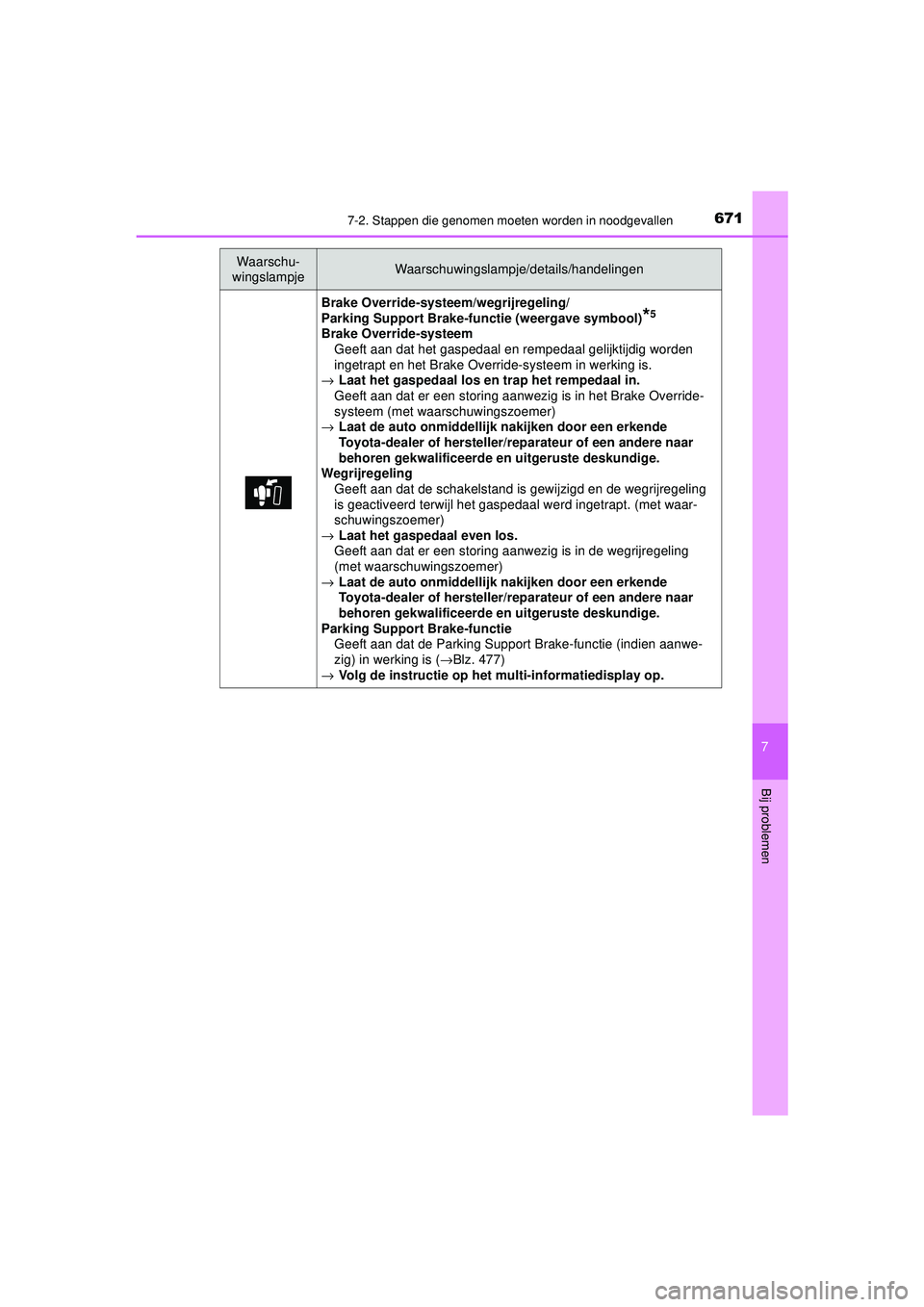

6717-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)
7
Bij problemen
Brake Override-systeem/wegrijregeling/
Parking Support Brake-functie (weergave symbool)*5
Brake Override-systeem
Geeft aan dat het gaspedaal en rempedaal gelijktijdig worden
ingetrapt en het Brake Overri de-systeem in werking is.
→ Laat het gaspedaal los en trap het rempedaal in.
Geeft aan dat er een storing aanwezig is in het Brake Override-
systeem (met waarschuwingszoemer)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/rep arateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wegrijregeling Geeft aan dat de schakelstand is gewijzigd en de wegrijregeling
is geactiveerd terwijl het gaspedaal werd ingetrapt. (met waar-
schuwingszoemer)
→ Laat het gaspedaal even los.
Geeft aan dat er een storing aanwezig is in de wegrijregeling
(met waarschuwingszoemer)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/rep arateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Parking Support Brake-functie Geeft aan dat de Parking Support Brake-functie (indien aanwe-
zig) in werking is ( →Blz. 477)
→ Volg de instructie op het multi-informatiedisplay op.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
PRIUS_OM_OM47D94E_(EE).book Page 671 Monday, February 3, 2020 9:55 AM

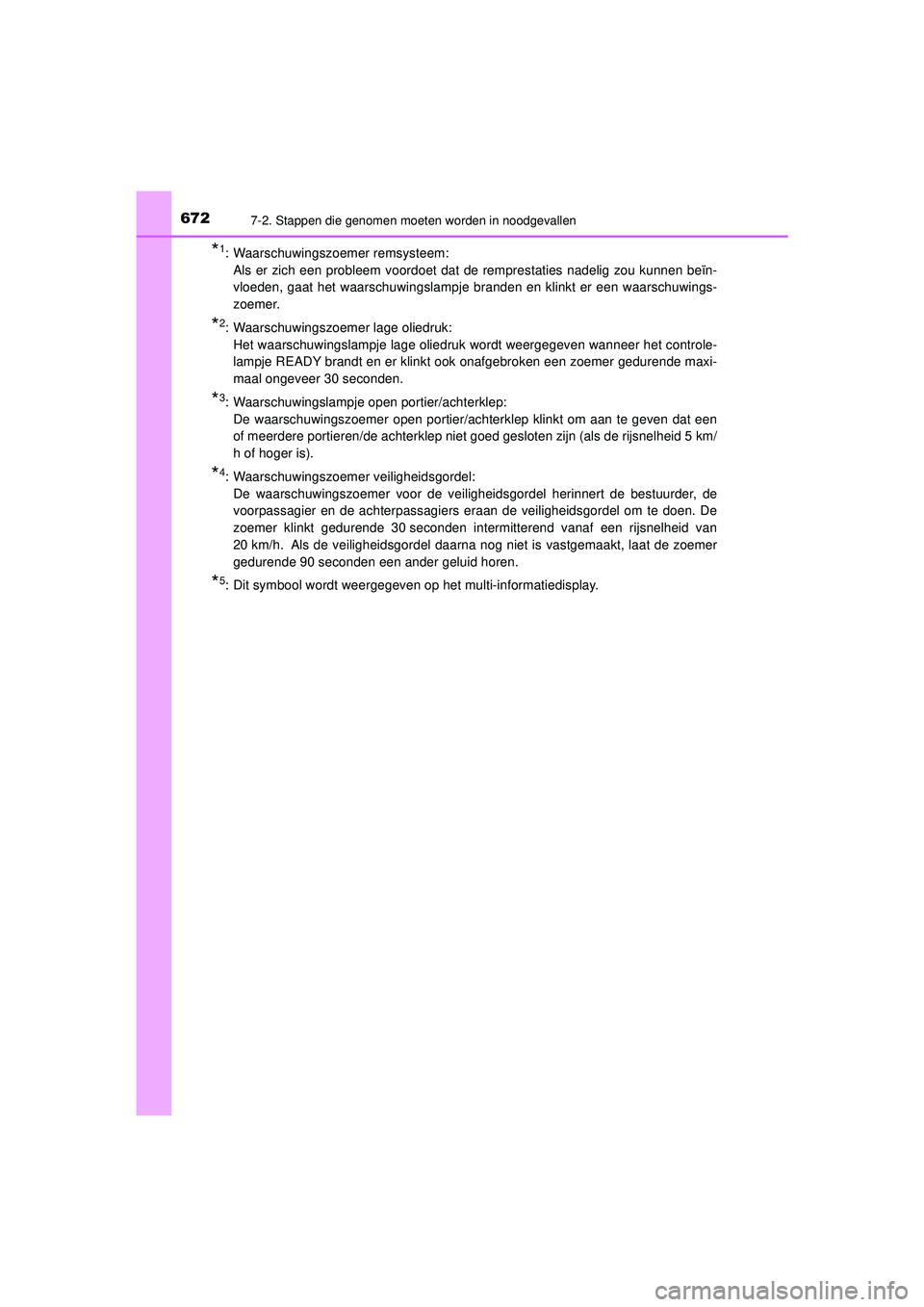

6727-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)
*1: Waarschuwingszoemer remsysteem:Als er zich een probleem voordoet dat de remprestaties nadelig zou kunnen beïn-
vloeden, gaat het waarschuwingslampje branden en klinkt er een waarschuwings-
zoemer.
*2: Waarschuwingszoemer lage oliedruk:
Het waarschuwingslampje lage oliedruk wordt weergegeven wanneer het controle-
lampje READY brandt en er klinkt ook onafgebroken een zoemer gedurende maxi-
maal ongeveer 30 seconden.
*3: Waarschuwingslampje open portier/achterklep:
De waarschuwingszoemer open portier/achterklep klinkt om aan te geven dat een
of meerdere portieren/de achterklep niet goed gesloten zijn (als de rijsnelheid 5 km/
h of hoger is).
*4: Waarschuwingszoemer veiligheidsgordel: De waarschuwingszoemer voor de veiligheidsgordel herinnert de bestuurder, de
voorpassagier en de achterpassagiers eraan de veiligheidsgordel om te doen. De
zoemer klinkt gedurende 30 seconden intermitterend vanaf een rijsnelheid van
20 km/h. Als de veiligheidsgordel daarna nog niet is vastgemaakt, laat de zoemer
gedurende 90 seconden een ander geluid horen.
*5: Dit symbool wordt weergegeven op het multi-informatiedisplay.
PRIUS_OM_OM47D94E_(EE).book Page 672 Monday, February 3, 2020 9:55 AM

6767-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)

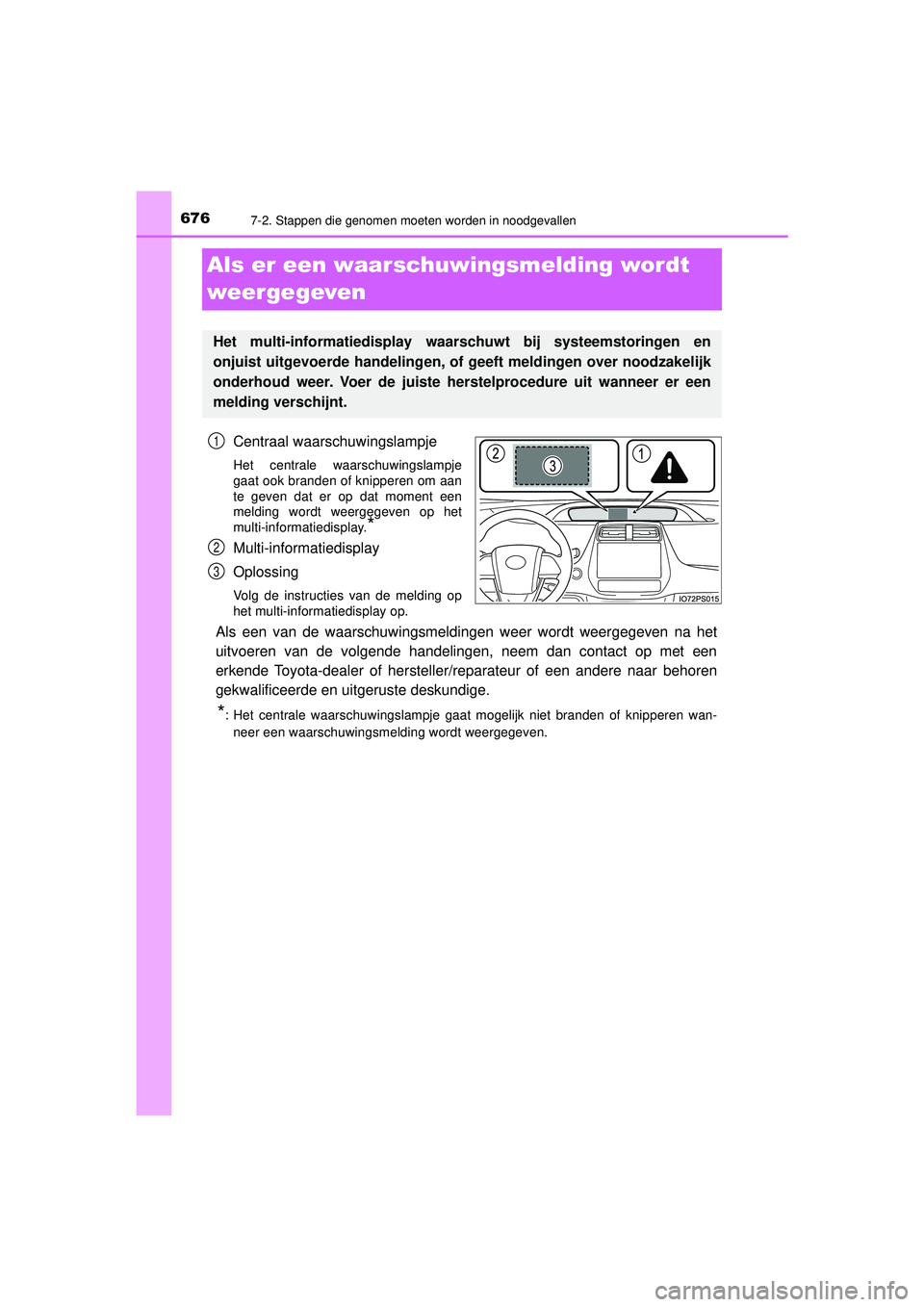

Als er een waarschuwingsmelding wordt
weergegeven
Centraal waarschuwingslampje
Het centrale waarschuwingslampje
gaat ook branden of knipperen om aan
te geven dat er op dat moment een
melding wordt weergegeven op het
multi-informatiedisplay.
*
Multi-informatiedisplay
Oplossing
Volg de instructies van de melding op
het multi-informatiedisplay op.
Als een van de waarschuwingsmeldingen weer wordt weergegeven na het
uitvoeren van de volgende handelingen, neem dan contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*: Het centrale waarschuwingslampje gaat mogelijk niet branden of knipperen wan-neer een waarschuwingsmelding wordt weergegeven.
Het multi-informatiedisplay waarschuwt bij systeemstoringen en
onjuist uitgevoerde handelingen, of geeft meldingen over noodzakelijk
onderhoud weer. Voer de juiste herstelprocedure uit wanneer er een
melding verschijnt.
1
2
3
PRIUS_OM_OM47D94E_(EE).book Page 676 Monday, February 3, 2020 9:55 AM
