PRIUS_OM_OM47B91E_(EE)4-1. Innan du börjar köra
Köra bilen...........................216
Last och bagage ................227
Köra med släpvagn (modeller med 2WD) .......229
Köra med släpvagn (modeller med AWD) .......239
4-2. Körrutiner Startknapp (tändning) ........240
Körläge EV.........................246
Hybridväxellåda .................249
Körriktningsvisare, spak.....255
Parkeringsbroms................256
4-3. Använda strålkastare och vindrutetorkare
Belysningsspak ..................257
AHB (Automatiskt helljus) .............................262
Dimljus, reglage .................266
Vindrutetorkare och spolare .............................267
Bakrutetorkare och spolare .............................271
4-4. Tanka Öppna tanklocket ...............273 4-5. Använda
körstödssystemen
Toyota Safety Sense ......... 278
PCS (Aktivt krockskyddssystem)........ 284
LTA (Linjeavkännare) ............. 295
RSA (Vägskyltsigenkänning) ... 311
Aktiv farthållare från 0 km/tim ................... 317
Farthållare ......................... 334
Körlägesväljare ................. 339
Fartbegränsare.................. 341
BSM (Dödavinkelvarnare)........ 344
• Dödavinkelvarnarens
funktion ......................... 348
• Backvarnare för
korsande trafik .............. 352
Toyota parkeringssensorer ......... 357
Intelligent autobroms, funktion ........................... 369
S-IPA (Intelligent parkeringsassistans) ....... 382
GPF (Bensinpartikelfilter) ........ 417
Förarstödssystem.............. 418
4-6. Goda råd för körning Hybridbil, körtips................ 426
Råd för vinterkörning ......... 429
4Körning
OM47E11SE.book Page 3 Friday, December 4, 2020 9:54 AM

321-1. För säker körning
PRIUS_OM_OM47B91E_(EE)
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp myck-
et snabbt med ofarlig gas för att f ånga upp de åkandes rörelse framåt.
Komponenter i krockkuddesystemet
Främre krocksensorer
SRS varningslampa och ”PAS-
SENGER AIR BAG” kontrollampa
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
Framsätespassagerarens
krockkudde
Sidokrocksensorer (fram)
Sidokrocksensorer (framdörr)
Bältessträckare och
kraftbegränsare Sidokrockkuddar
Sidokrockgardiner
Sidokrocksensorer (bak)
Sensor till förarstolens läge
Förarens krockkudde
Förarens knäkrockkudde
Krockkuddesensorer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
OM47E11SE.book Page 32 Friday, December 4, 2020 9:54 AM

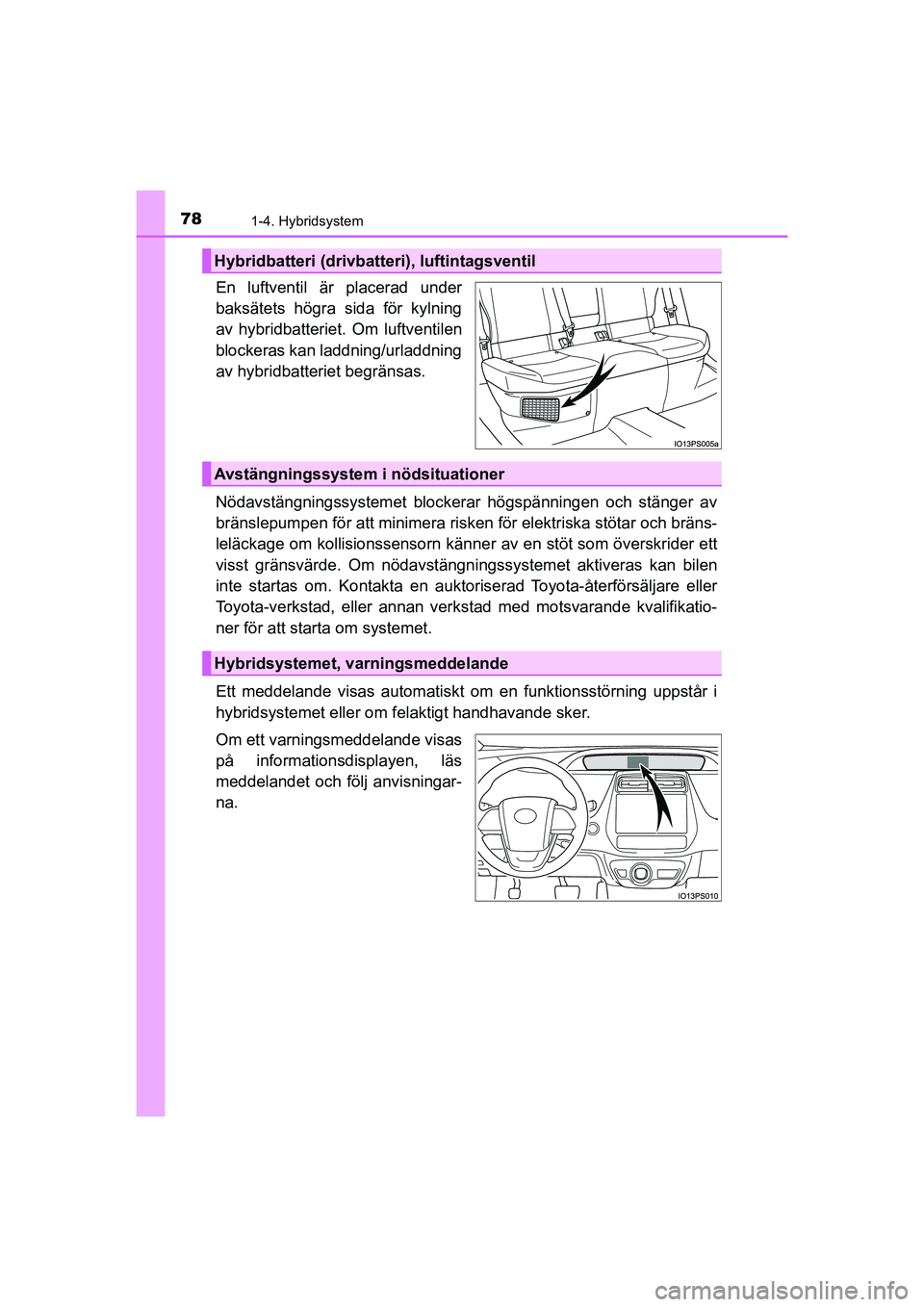

781-4. Hybridsystem
PRIUS_OM_OM47B91E_(EE)
En luftventil är placerad under
baksätets högra sida för kylning
av hybridbatteriet. Om luftventilen
blockeras kan laddning/urladdning
av hybridbatteriet begränsas.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas om. Kontakta en aukto riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikatio-
ner för att starta om systemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informations displayen, läs
meddelandet och följ anvisningar-
na.
Hybridbatteri (drivbatteri), luftintagsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM47E11SE.book Page 78 Friday, December 4, 2020 9:54 AM

85
1
1-5. Stöldskydd
PRIUS_OM_OM47B91E_(EE)
Trygghet och säkerhet
Dubbelsidigt låssystem
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med låsfunktionen:
Vidrör sensorytan på det yttre dörrhandtaget på förardörren eller fram-
sätespassagerarens dörr (om försedd med sensor) två gånger på fem
sekunder.
Med fjärrkontrollen:
Tryck på knappen två gånger på fem sekunder.
Med låsfunktionen: Håll i det yttr e dörrhandtaget på förarsidan eller
framsätespassagerarsidan (om försedd med sensor).
Med fjärrkontrollen: Tryck på .
: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
Inaktivera det dubbelsidiga låssystemet
VA R N I N G
nDubbelsidigt låssystem, säkerhetsåtgärder
Det dubbelsidiga låssystemet får aldrig aktiveras medan det finns
människor i bilen eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM47E11SE.book Page 85 Friday, December 4, 2020 9:54 AM

901-5. Stöldskydd
PRIUS_OM_OM47B91E_(EE)
nOm meddelandet med frågan om du vill stänga av rörelsedetektorn inte
visas
Meddelandet visas eventuellt inte om ett annat meddelande visas. I så fall
ska du trycka startknappen till tändningsläge, följa anvisningarna på skärmen
och trycks startknappen till avstängt läge igen.
n Urkoppling och automatisk åter inkoppling av rörelsedetektor
l Larmet är fortfarande aktiverat även när rörelsedetektorn har kopplats ur.
l När rörelsedetektorn är avstängd, kopplar du åter in den \
med en tryckning
på startknappen eller genom att dörrarna låses upp med den elektroniska
lås- och startfunktionen eller fjärrkontrollen.
l Rörelsedetektorn kopplas åter in automatiskt när larmsystemet inaktiveras.
n Faktorer som inverkar på rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande situationer:
• Människor i rörelse utanför bilen
l
Människor eller djur finns inne i bilen.
l Ett sidofönster eller takluckan (i före-
kommande fall) är öppen.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
• Ultrasoniska vågor från apparater som t.ex. rörelsedetektor i andra for-
don
lLösa föremål inne i bilen, t.ex. hängande
tillbehör eller kläder på galge.
OM47E11SE.book Page 90 Friday, December 4, 2020 9:54 AM

911-5. Stöldskydd
1
PRIUS_OM_OM47B91E_(EE)
Trygghet och säkerhet
lBilen befinner sig i en automatisk biltvätt eller högtrycksbiltvätt.
l Bilen utsätts för stötar, t.ex. orsakade av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
l
Bilen är parkerad på en plats där starka
vibrationer eller starkt buller förekom-
mer, t.ex. i ett parkeringsgarage.
l Is eller snö tas bort från bilen vilket orsa-
kar upprepade stötar eller vibrationer.
OBSERVERA
nSäkerställa korrekt rö relsedetektorfunktion
l Om andra tillbehör än originaltillbehör från Toyota monteras, eller om före-
mål lämnas mellan förarsätet och framsätespassagerarens säte kan av-
känningsförmågan minskas.
lSensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
l Rikta inte sprayburkar, oavsett innehåll,
direkt mot öppningarna för sensorerna.
OM47E11SE.book Page 91 Friday, December 4, 2020 9:54 AM

1062. Instrumentgrupp
PRIUS_OM_OM47B91E_(EE)
Billarm, indikatorsid. 84,
86
”READY”, indikator sid. 240
Kontrollampor för växellägensid. 249
*1, 2Slirindikeringslampa sid. 419
*1, 3VSC OFF indikator sid. 420
Farthållare, indikatorsid. 328,
334
Aktiv farthållare, indikator
(i förekommande fall) sid. 317
Farthållare, indikator ”SET”sid. 317,
334
*1, 3PCS, varningslampa (i förekommande fall) sid. 288
*4LTA, indikator (i förekommande fall) sid. 304
Styrningskontroll, indikator
(i förekommande fall)sid. 304
Automatiskt helljus, indikator
(i förekommande fall)sid. 262
”BSM”, indikator (i förekommande fall)
sid. 344
Toyota parkeringssensor, indikator
(i förekommande fall) sid. 357
*1, 3PKSB OFF, indikator(i förekommande fall) sid. 371
IndikatorerSidor
OM47E11SE.book Page 106 Friday, December 4, 2020 9:54 AM

1472. Instrumentgrupp
2
Instrumentgrupp
PRIUS_OM_OM47B91E_(EE)n
Tabell för inställningar
FunktionInställningarResultat efter inställning
*”På”
Sätter på/stänger av körfältsassistansen
LTA (Linjeavkännare). ( sid. 295)
”Av”
*”På”
Sätter på/stänger av styrassistansfunktio-
nen LTA (Linjeavkännare). ( sid. 295)
”Av”
*”Hög”Växlar känsligheten för larm i LTD
(Linjeavkännare). ( sid. 295)
”Standard”
*”På”Sätter på/stänger av PCS
(Aktivt krockskyddssystem). ( sid. 288)
”Av”
*
Tidig
Ändrar inställningen för varningen i PCS
(Aktivt krockskyddssystem). (sid. 288)Medel
Sen
*”På”Sätter på/stänger av Toyotas parkerings-
sensor. (sid. 357)
”Av”
*”På”Slår på/stänger av den intelligenta au-
tobromsen. ( sid. 371)
”Av”
*”På”Sätter på/stänger av Dödavinkelvarnaren.
( sid. 345)
”Av”
*”På”Sätter på/stänger av trötthetsvarnaren i
LTA (Linjeavkännare). ( sid. 295)
”Av”
*
”Hög”Växlar känsligheten hos trötthetsvarnaren i
LTA (Linjeavkännare). ( sid. 295)”Standard”
”Låg”
*HöjdÄndrar vindrutedisplayens läge och ljus-
styrka. ( sid. 155)
Ljusstyrka
*”På”Sätter på/stänger av RSA
(Vägskyltsigenkänning). ( sid. 311)
”Av”
*
”På” Aktiverar/inaktiverar den aktiva farthålla-
ren med radar och Vägskyltsigenkänning
(modeller med RSA)
( sid. 329)
”Av”
*”km/tim”Ändrar hastighetsenheten som används på
skärmen.
”MPH”
OM47E11SE.book Page 147 Friday, December 4, 2020 9:54 AM
