2020 TOYOTA HIGHLANDER sensor

351
4

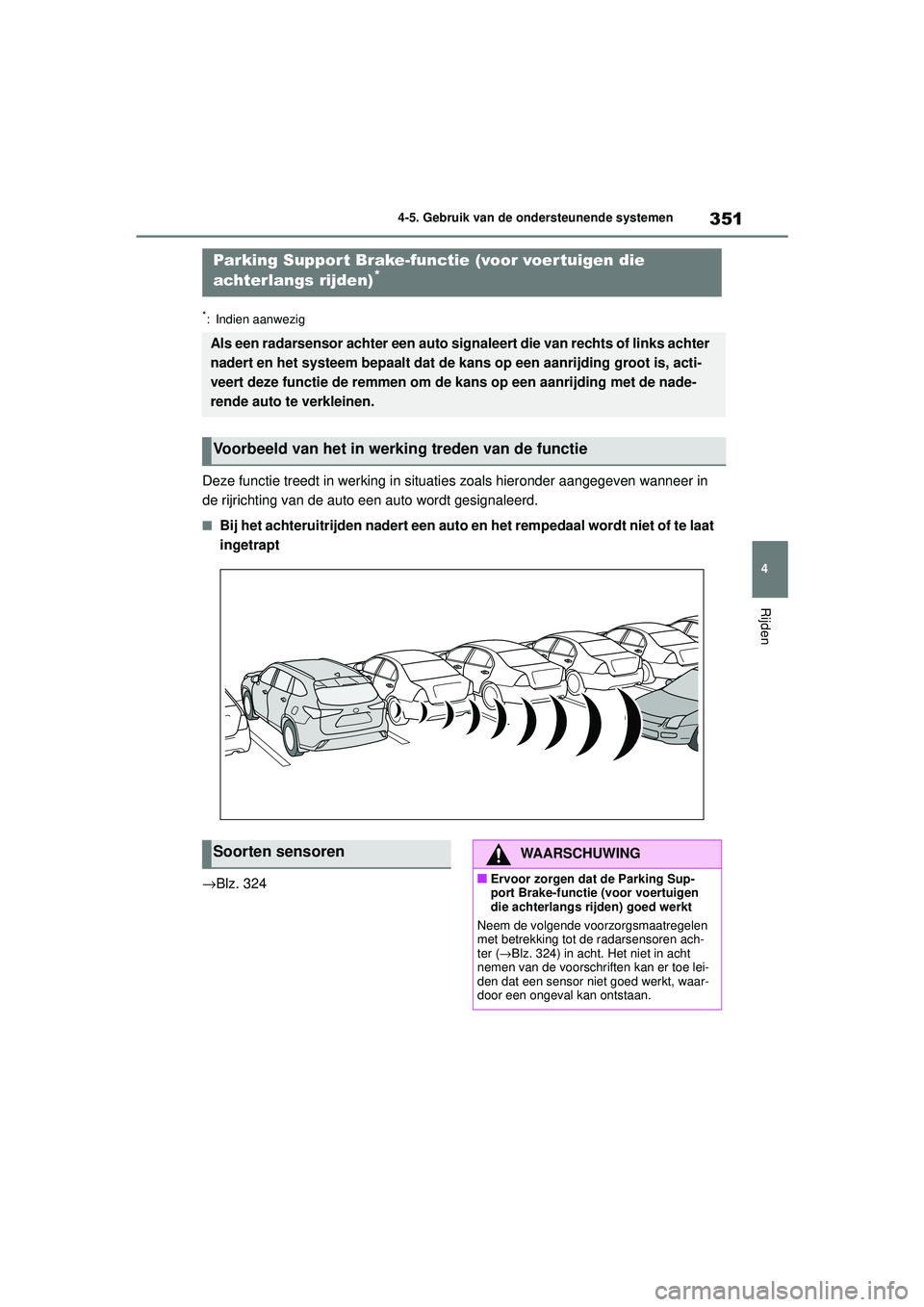

4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE
*: Indien aanwezig
Deze functie treedt in werking in situaties zoals hieronder aangegeven wanneer in
de rijrichting van de auto een auto wordt gesignaleerd.
■Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of te laat
ingetrapt
→Blz. 324
Parking Suppor t Brake-functie (voor voer tuigen die
achterlangs rijden)*
Als een radarsensor achter een auto signaleert die van rechts of links achter
nadert en het systeem bepaalt dat de kans op een aanrijding groot is, acti-
veert deze functie de remmen om de kans op een aanrijding met de nade-
rende auto te verkleinen.
Voorbeeld van het in werking treden van de functie
Soorten sensorenWAARSCHUWING
■Ervoor zorgen dat de Parking Sup-
port Brake-functie (voor voertuigen
die achterlangs rijden) goed werkt
Neem de volgende voorzorgsmaatregelen
met betrekking tot de radarsensoren ach-
ter ( →Blz. 324) in acht. Het niet in acht
nemen van de voorschriften kan er toe lei-
den dat een sensor niet goed werkt, waar-
door een ongeval kan ontstaan.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 351 Thursday, September 3, 2020 8:42 AM

3524-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
■Voorwaarden voor werking van de Par-
king Support Brake-functie (voor voer-
tuigen die achterlangs rijden)
De functie werkt als het controlelampje PKSB
OFF niet brandt of knippert ( →Blz. 100, 102)
en aan alle onderstaande voorwaarden wordt
voldaan:
●Begrenzingsregeli ng hybridesysteem
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
• De selectiehendel staat in stand R.
• De Parking Support Brake stelt vast dat er harder dan normaal moet worden geremd
om een aanrijding met een naderende auto
te voorkomen.
●Remregeling
• De begrenzingsregeling van het hybride- systeem is in werking.
• De Parking Support Brake stelt vast dat een noodstop noodzakelijk is om een aan-
rijding met een naderende auto te voorko-
men.
■Voorwaarden voor het stoppen van de
werking van de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden)
De werking van de functie stopt als aan één
van de volgende voorwaarden wordt voldaan:
●Begrenzingsregeling hybridesysteem
• De Parking Support Brake is uitgescha- keld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Er nadert niet langer een auto van rechts
of links achter de auto.
●Remregeling
• De Parking Support Brake is uitgescha- keld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot stil-
stand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem-
regeling.
• Er nadert niet langer een auto van rechts of links achter de auto.
■Opnieuw inschakelen van de Parking
Support Brake-functie (voor voertuigen
die achterlangs rijden)
→ Blz. 344
■Detectiegebied van de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden)
Het detectiegebied van de Parking Support
Brake-functie (voor voertuigen die achter-
langs rijden) verschilt van dat van de RCTA
( → Blz. 337). Daardoor wordt de Parking Sup-
port Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet geactiveerd, ook
al signaleert de RCTA een auto en wordt er
een waarschuwing gegeven.
■Omstandigheden waaronder de Par-
king Support Brake-functie (voor voer-
tuigen die achterlangs rijden) een auto
niet signaleert
De Parking Support Brake-functie (voor voer-
tuigen die achterlangs ri jden) is niet ontwor-
pen om de volgende typen voertuigen en/of
objecten te signaleren.
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
WAARSCHUWING
●Wijzig, demonteer of spuit de sensoren
niet.
●Vervang een radarsensor achter uitslui-
tend door een originele sensor.
●Voorkom dat de radarsensoren achter
beschadigd raken en houd de radarsen-
soren en hun omgeving op de bumper
te allen tijde schoon.
●Wanneer het gebied rondom een radar-
sensor achter wordt blootgesteld aan
een krachtige schok, werkt het systeem
mogelijk niet goed meer doordat de sen-
sor niet goed meer werkt. Laat de auto
nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Neem de voorzorgsmaatregelen met
betrekking tot het omgaan met de radar-
sensor achter in acht. ( →Blz. 324)
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 352 Thursday, September 3, 2020 8:42 AM

353
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Voertuigen vlak bij uw auto die plotseling
accelereren of decelereren
●Vangrails, muren, verkeersborden, gepar-
keerde auto's en vergelijkbare, stilstaande
objecten
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
●Objecten die zich zeer dicht bij een radar-
sensor bevinden*
●Voertuigen die de auto van rechts of links
achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
●Voertuigen die de auto van rechts of links
achter de auto naderen met een snelheid
van meer dan ongeveer 24 km/h
*: Afhankelijk van de omstandigheden wordt
er mogelijk een auto en/of object gesigna-
leerd.
■PKSB-zoemer
Als de Parking Support Brake is ingescha-
keld en de remregeling wordt uitgevoerd,
klinkt een zoemer om de bestuurder hierop te
attenderen.
■Omstandigheden waaronder het sys-
teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is
Onder sommige omstandigheden, zoals de
onderstaande, werkt de Parking Support
Brake-functie (voor voertuigen die achter-
langs rijden) mogelijk zelfs als er geen kans
op een aanrijding is.
●Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
●Wanneer een gesignaleerde naderende
auto een bocht maakt
●Wanneer een voertuig uw auto van opzij
passeert
●Wanneer de afstand tussen uw auto en
metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto,
die mogelijk elektrisc he golven richting de
achterzijde van de auto reflecteren, kort is
●Als er zich ronddraaiende objecten, zoals
een ventilator van een airco-unit, in de
buurt van de auto bevinden
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 353 Thursday, September 3, 2020 8:42 AM

3544-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
●Als er water op de achterbumper spat of
gespoten wordt, bijvoorbeeld van een
sproeier
■Situaties waarin de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet goed
werkt
In bepaalde situaties, zoals de onderstaande,
signaleren de radarsensoren een object
mogelijk niet en werkt deze functie mogelijk
niet goed
●Stilstaande objecten
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de achterbumper is bedekt met bijvoor-
beeld ijs, sneeuw of vuil
●Als er bijvoorbeeld lak of een sticker op
een sensor is aangebracht.
●Bij zware regenval of een andere oorzaak
waardoor er veel water op de auto terecht-
komt
●Als de auto sterk naar één kant helt
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.),
fietsendrager of sneeuwploeg, is geplaatst
●Als de wielophanging is gewijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Als een elektronisch onderdeel zoals een
kentekenplaat met achtergrondverlichting
(met name fluorescerende), een mistlamp,
een spatbordantenne of een draadloze
antenne in de buurt van een radarsensor is
geplaatst
●Als de stand van een radarsensor is gewij-
zigd
●Wanneer meerdere auto's naderen met
slechts weinig ruimte tussen elke auto
●Als er een auto snel van achteren nadert
●Omstandigheden waaronder de radarsen-
sor een voertuig mogelijk niet signaleert
• Wanneer een voertuig van rechts of links achter de auto nadert terwijl u achteruitrij-
dend een bocht maakt
• Wanneer u achteruitrijdend een bocht maakt • Bij het onder een kleine hoek achteruit uit-
rijden van een parkeerplaats
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Wanneer een voertuig een bocht maakt in het detectiegebied
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 354 Thursday, September 3, 2020 8:42 AM

359
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE
■VSC+ (Vehicle Stability Control+)
Coördineert de werking van ABS-,
TRC-, VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit
behouden blijft bij uitwijkmanoeuvres
op een glad wegdek door de stuurcom-
mando's aan te passen.
■Trailer Sway Control
Helpt de bestuurder om de aanhangwa-
gen weer onder controle te krijgen door
op afzonderlijke wielen remdruk uit te
oefenen en het aandrijfkoppel te ver-
minderen wanneer wordt gesignaleerd
dat de aanhangwagen slingert.
■TRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht
behouden blijft en voorkomt dat de aan-
drijvende wielen gaan doorslippen bij
het wegrijden met de auto of bij het
accelereren op gladde wegen
■Active Cornering Assist (ACA)
Helpt te voorkomen dat de auto naar de
buitenkant van de bocht uitwijkt door
remregeling uit te oefenen op de wielen
aan de binnenzijde wanneer tijdens het
rijden in een bocht wordt geprobeerd te
accelereren
■Hill Start Assist Control
Helpt te voorkomen dat de auto achter-
uit rolt bij helling op wegrijden
■EPS (elektrische stuurbekrachti-
ging)
Maakt gebruik van een elektromotor om
de benodigde kracht voor het rond-
draaien van het stuurwiel te verminde-
ren
■E-Four
Elektronisch on-demand AWD-sys-
teem. Schakelt afhankelijk van de
rijomstandigheden automatisch van
voorwielaandrijving naar permanente
vierwielaandrijving (AWD), wat bij-
draagt aan betrouwbaar rijgedrag en
stabiliteit. Voorbeelden van omstandig-
heden waaronder het systeem over-
schakelt op AWD zijn het nemen van
bochten, heuvelopwaarts rijden, wegrij-
den of accelereren en als het wegop-
pervlak glad is ten gevolge van
sneeuw, regen, enz.
■VDIM (Vehicle Dynamics Integra-
ted Management)
Zorgt voor een geïntegreerde regeling
van de ABS-, BA-, TRC-, VSC-, Hill
Start Assist Control- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit
behouden blijft bij uitwijkmanoeuvres
op een glad wegdek door de remkracht,
het vermogen van het hybridesysteem
en de mate van stuurbekrachtiging aan
te passen.
■Noodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het achter-
opkomende verkeer te waarschuwen.
■Secondary Collision Brake
Als de airbagsensor een aanrijding sig-
naleert en het systeem in werking is,
worden de remmen en remlichten auto-
matisch geregeld om de rijsnelheid te
verlagen en te helpen de kans op ver-
dere schade ten gevolge van een
tweede aanrijding te verkleinen.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 359 Thursday, September 3, 2020 8:42 AM

3624-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
■Voorwaarden voor werking noodstop-
signaal
Als aan de volgende voorwaarden wordt vol-
daan, werkt het noodstopsignaal:
●De alarmknipperlichten zijn uit
●De werkelijke rijsnelheid is hoger dan 55
km/h
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het om een
noodstop gaat.
■Automatisch uitschakelen van nood-
stopsignaal
Het noodstopsignaal wordt in de volgende
situaties uitgeschakeld:
●De alarmknipperlichten worden ingescha-
keld
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het niet om
een noodstop gaat
■Werkingsvoorwaarden Secondary Colli-
sion Brake
Het systeem werkt als de airbagsensor een
aanrijding signaleert terwijl de auto in bewe-
ging is.
Het systeem werkt echter niet wanneer
onderdelen beschadigd zijn.
■Automatisch uitschakelen Secondary
Collision Brake
Het systeem wordt automatisch uitgescha-
keld in een van de volgende situaties.
●De rijsnelheid wordt lager dan ongeveer 0
km/h
●Er verstrijkt een bepaalde tijd tijdens de
werking
●Het gaspedaal wordt flink ingetrapt.
WAARSCHUWING
■Het ABS werkt niet effectief als
●De maximale grip van de banden over-
schreden wordt (bijvoorbeeld versleten
banden op een weg die bedekt is met
sneeuw).
●Er sprake is van aquaplaning bij hoge
snelheid op een nat of glad wegdek.
■De remweg met ABS in werking kan
langer zijn dan onder normale
omstandigheden
Het ABS is niet ontworpen om de remweg
van de auto te verkorten. Houd altijd vol-
doende afstand tot uw voorligger, met
name in de volgende gevallen:
●Als wordt gereden op wegen met grind,
zand en dergelijke, of op besneeuwde
wegen
●Als wordt gereden met sneeuwkettingen
●Als wordt gereden op slechte wegen
●Als wordt gereden over wegen met
diepe gaten of andere grote oneffenhe-
den
■De TRC/VSC werkt mogelijk niet
effectief als
Het insturen van de juiste richting en het
overbrengen van de aandrijfkracht kunnen
op een gladde weg niet onder alle omstan-
digheden gerealiseerd worden, zelfs niet
als het TRC/VSC-systeem in werking is.
Rijd voorzichtig met de auto onder
omstandigheden waarbij de stabiliteit en
de aandrijfkracht verloren kunnen gaan.
■De Active Cornering Assist werkt niet
effectief als
●Vertrouw niet alleen op de Active Corne-
ring Assist. De Active Cornering Assist
werkt mogelijk niet effectief bij het acce-
lereren op een helling of bij het rijden op
een glad wegdek.
●Wanneer de Active Cornering Assist
vaak in werking is getreden, wordt de
werking ervan mogelijk tijdelijk gestopt
om een goede werking van de remmen,
TRC en VSC te garanderen.
■De Hill Start Assist Control werkt niet
effectief wanneer
●Vertrouw niet uitsluitend op de Hill Start
Assist Control. De Hill Start Assist Con-
trol werkt mogelijk niet effectief op steile
hellingen en op met ijs bedekte wegen.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 362 Thursday, September 3, 2020 8:42 AM

3664-6. Rijtips
HIGHLANDER HV_EE
 Gebruik vloeistoffen die geschikt zijn
voor winterse omstandigheden.
• Motorolie
• Koelvloeistof motor/vermogensregeleen-
heid
• Ruitensproeiervloeistof
 Laat de toestand van de 12V-accu
controleren door een monteur.
 Laat vier winterbanden onder uw
auto monteren of schaf een set
sneeuwkettingen voor de voorwielen
aan.
Controleer of alle banden dezelfde maat
hebben en van hetzelfde merk zijn en con-
troleer of de sneeuwkettingen geschikt zijn
voor de bandenmaat van uw auto.
Rijden in de winter
Tref voor het aanbreken van de
winter de noodzakelijke voorberei-
dingen en voer de benodigde con-
troles uit. Pas uw rijgedrag altijd
aan de actuele weersomstandighe-
den aan.
Voorbereidingen voor
de winter
WAARSCHUWING
■Rijden met winterbanden
Neem om de kans op ongevallen te beper-
ken de volgende voorzorgsmaatregelen in
acht.
Als u dat niet doet, kunt u de macht over
het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
●Gebruik winterbanden met de voorge-
schreven maat.
●Zorg ervoor dat de bandenspanning aan
de specificatie voldoet.
●Rijd niet harder dan de toegestane snel-
heid of harder dan de snelheidslimiet
die geldt voor de gebruikte winterban-
den.
●Monteer winterbanden op alle wielen.
■Rijden met sneeuwkettingen
Neem om de kans op ongevallen te beper-
ken de volgende voorzorgsmaatregelen in
acht.
Anders kunnen een aanrijding en ernstig
letsel het gevolg zijn.
●Rijd niet harder dan de maximaal toege-
stane snelheid voor de gebruikte
sneeuwkettingen of niet harder dan 50
km/h, afhankelijk van welke snelheid de
laagste is.
●Vermijd het rijden over slechte wegdek-
ken en over gaten.
●Vermijd plotseling accelereren, abrupte
stuuracties, plotseling remmen en scha-
kelhandelingen die een plotselinge
motorremwerking veroorzaken.
●Minder uw snelheid alvorens een bocht
aan te snijden zodanig, dat u zeker weet
dat de auto bestuurbaar blijft.
●Gebruik het LTA-systeem (Lane Tracing
Assist) niet.
OPMERKING
■Repareren of vervangen van winter-
banden
Laat winterbanden repareren of vervangen
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
of door een bandenspecialist.
Het verwijderen en plaatsen van winter-
banden heeft namelijk invloed op de wer-
king van de bandenspanningssensoren en
-zenders.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 366 Thursday, September 3, 2020 8:42 AM

3684-6. Rijtips
HIGHLANDER HV_EE
Gebruik de juiste maat sneeuwkettin-
gen.
De maat van de sneeuwkettingen is
afgestemd op de bandenmaat. Zijketting (diameter 3 mm)
Zijketting (breedte 10 mm)
Zijketting (lengte 30 mm)
Dwarsketting (diameter 4 mm)
Dwarsketting (breedte 14 mm)
Dwarsketting: (lengte 25 mm) De wetgeving met betrekking tot het
gebruik van sneeuwkettingen verschilt
per land en per soort weg. Stel u op de
hoogte van lokale voorschriften alvo-
rens sneeuwkettingen te monteren.
■Monteren van sneeuwkettingen
Neem de volgende voorzorgsmaatregelen in
acht bij het monteren en verwijderen van
sneeuwkettingen:
●Monteer en verwijder de sneeuwkettingen
op een veilige locatie.
●Monteer de sneeuwkettingen uitsluitend op
de voorwielen. Gebruik geen sneeuwket-
tingen om de achterwielen.
●Plaats de sneeuwkettingen zo strak moge-
lijk om de voorwielen. Zet de sneeuwkettin-
gen na 0,5 - 1 km opnieuw vast.
●Monteer de sneeuwkettingen volgens de
meegeleverde gebruiksaanwijzing.
Kiezen van sneeuwkettingenWetgeving met betrekking tot
het gebruik van
sneeuwkettingen
OPMERKING
■Monteren van sneeuwkettingen
Als er sneeuwkettingen gemonteerd zijn,
werken de bandenspanningssensoren en
-zenders mogelijk niet goed.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 368 Thursday, September 3, 2020 8:42 AM
