Page 208 of 470

TOYOTA GR YARIS 2020 Betriebsanleitungen (in German) 206
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
 Der Motor wird neu gestartet, damit die
Batterie geladen werden kann. Nachdem der
Motor eine Zei

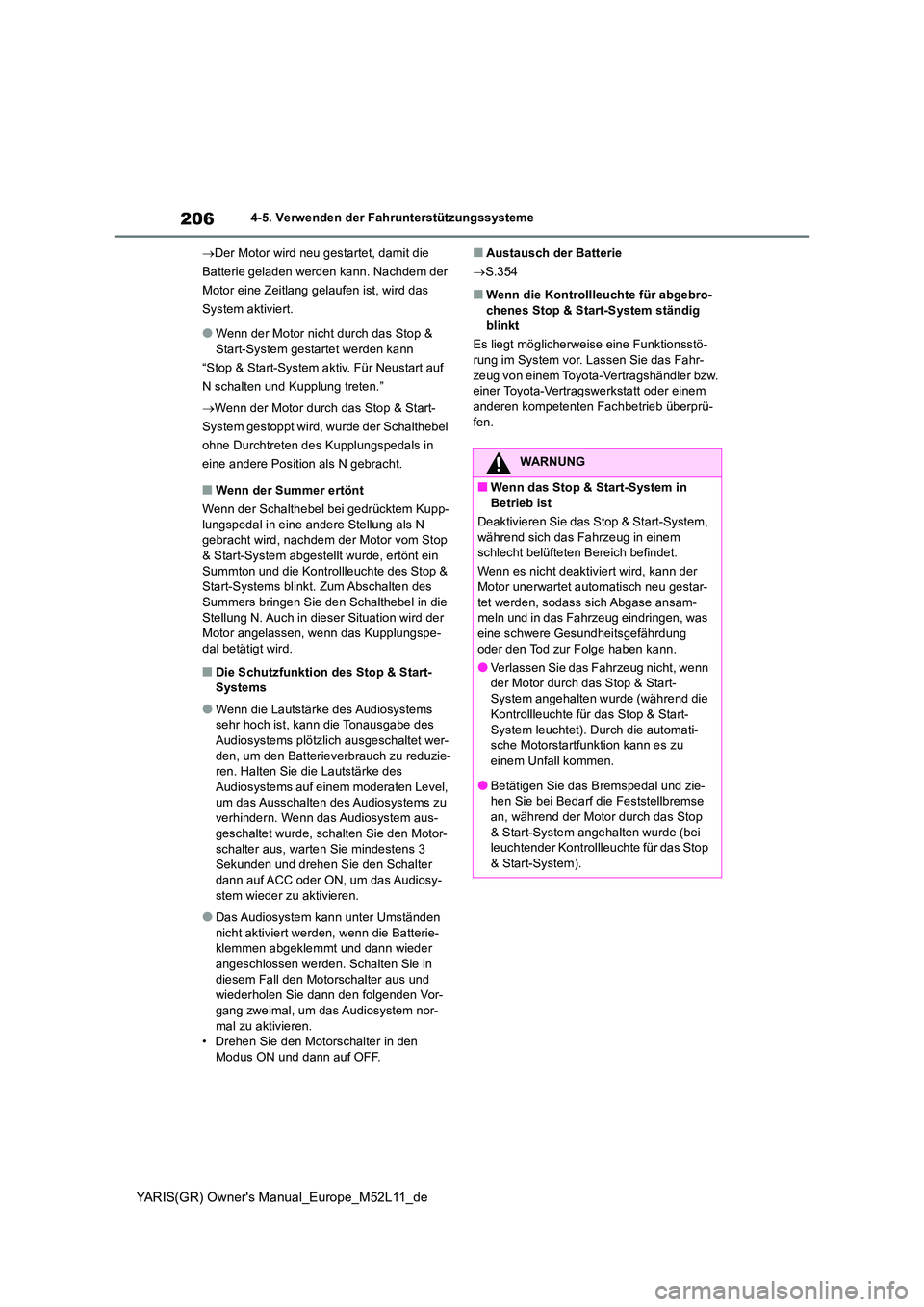

206
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
 Der Motor wird neu gestartet, damit die
Batterie geladen werden kann. Nachdem der
Motor eine Zeitlang gelaufen ist, wird das
System aktiviert.
●Wenn der Motor nicht durch das Stop & Start-System gestartet werden kann
“Stop & Start-System aktiv. Für Neustart auf
N schalten und Kupplung treten.”
 Wenn der Motor durch das Stop & Start-
System gestoppt wird, wurde der Schalthebel
ohne Durchtreten des Kupplungspedals in
eine andere Position als N gebracht.
■Wenn der Summer ertönt
Wenn der Schalthebel bei gedrücktem Kupp- lungspedal in eine andere Stellung als N gebracht wird, nachdem der Motor vom Stop
& Start-System abgestellt wurde, ertönt ein Summton und die Kontrollleuchte des Stop & Start-Systems blinkt. Zum Abschalten des
Summers bringen Sie den Schalthebel in die Stellung N. Auch in dieser Situation wird der Motor angelassen, wenn das Kupplungspe-
dal betätigt wird.
■Die Schutzfunktion des Stop & Start- Systems
●Wenn die Lautstärke des Audiosystems sehr hoch ist, kann die Tonausgabe des Audiosystems plötzlich ausgeschaltet wer-
den, um den Batterieverbrauch zu reduzie- ren. Halten Sie die Lautstärke des Audiosystems auf einem moderaten Level,
um das Ausschalten des Audiosystems zu verhindern. Wenn das Audiosystem aus-geschaltet wurde, schalten Sie den Motor-
schalter aus, warten Sie mindestens 3 Sekunden und drehen Sie den Schalter dann auf ACC oder ON, um das Audiosy-
stem wieder zu aktivieren.
●Das Audiosystem kann unter Umständen
nicht aktiviert werden, wenn die Batterie- klemmen abgeklemmt und dann wieder angeschlossen werden. Schalten Sie in
diesem Fall den Motorschalter aus und wiederholen Sie dann den folgenden Vor-gang zweimal, um das Audiosystem nor-
mal zu aktivieren. • Drehen Sie den Motorschalter in den Modus ON und dann auf OFF.
■Austausch der Batterie
 S.354
■Wenn die Kontrollleuchte für abgebro- chenes Stop & Start-System ständig blinkt
Es liegt möglicherweise eine Funktionsstö-
rung im System vor. Lassen Sie das Fahr- zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprü- fen.
WARNUNG
■Wenn das Stop & Start-System in
Betrieb ist
Deaktivieren Sie das Stop & Start-System, während sich das Fahrzeug in einem schlecht belüfteten Bereich befindet.
Wenn es nicht deaktiviert wird, kann der
Motor unerwartet automatisch neu gestar- tet werden, sodass sich Abgase ansam-meln und in das Fahrzeug eindringen, was
eine schwere Gesundheitsgefährdung oder den Tod zur Folge haben kann.
●Verlassen Sie das Fahrzeug nicht, wenn der Motor durch das Stop & Start-
System angehalten wurde (während die Kontrollleuchte für das Stop & Start-
System leuchtet). Durch die automati- sche Motorstartfunktion kann es zu einem Unfall kommen.
●Betätigen Sie das Bremspedal und zie-hen Sie bei Bedarf die Feststellbremse an, während der Motor durch das Stop
& Start-System angehalten wurde (bei leuchtender Kontrollleuchte für das Stop & Start-System).

Page 209 of 470

TOYOTA GR YARIS 2020 Betriebsanleitungen (in German) 207
4
YARIS(GR) Owners Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Je nach Ausstattung
HINWEIS
■So stellen Sie sicher, dass das
System ordnungsgemäß funktion

207
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Je nach Ausstattung
HINWEIS
■So stellen Sie sicher, dass das
System ordnungsgemäß funktioniert
In folgenden Situationen funktioniert das Stop & Start-System möglicherweise nicht korrekt. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-
prüfen.
●Während der Sicherheitsgurt des Fah- rers angelegt ist, blinkt die Warnleuchte für den Sicherheitsgurt des Fahrer- und
Beifahrersitzes.
●Obwohl der Sicherheitsgurt des Fahrers nicht angelegt ist, leuchtet die Warn-
leuchte für den Sicherheitsgurt des Fah- rer- und Beifahrersitzes nicht.
●Obwohl die Fahrertür geschlossen ist,
leuchtet die Türkontrollleuchte oder die Innenbeleuchtung geht an, wenn sich der Innenleuchten-Schalter in der Tür-
position befindet.
●Obwohl die Fahrertür geöffnet ist, leuch- tet die Türkontrollleuchte nicht oder die
Innenbeleuchtung geht nicht an, wenn sich der Innenleuchten-Schalter in der
Türposition befindet.
■Wenn der Motor abgewürgt wird
Wenn das Stop & Start-System aktiviert ist und das Kupplungspedal schnell durchge-
treten wird, kann der Motor neu gestartet werden.
BSM (Totwinkel-Assistent)*
Der Totwinkel-Assistent verwen-
det Radarsensoren, die rechts und
links an der Innenseite des Heck-
stoßfängers montiert sind, um den
Fahrer beim Spurwechsel zu
unterstützen und die Sicherheit zu
erhöhen.
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Der Fahrer trägt die alleinige Verantwor- tung für die Fahrsicherheit. Fahren Sie immer sicher und beobachten Sie auf-
merksam die umgebenden Bereiche des Fahrzeugs.
Die Totwinkel-Assistenzfunktion ist eine ergänzende Funktion, die den Fahrer
warnt, wenn sich ein anderes Fahrzeug im toten Winkel der Außenspiegel befindet oder von hinten dem Totwinkelbereich
schnell nähert. Verlassen Sie sich nicht zu stark auf die Totwinkel-Assistenzfunktion. Die Funktion kann nicht einschätzen, ob
die Fahrspur sicher gewechselt werden kann. Wenn Sie sich zu stark auf diese Funktion verlassen, kann es daher zu
einem Unfall mit schweren oder sogar töd- lichen Verletzungen kommen.
Da das System unter bestimmten Umstän- den möglicherweise nicht ordnungsgemäß
funktioniert, ist es wichtig, dass sich der Fahrer selbst per Sichtprüfung ein Bild über die aktuelle Situation verschafft.

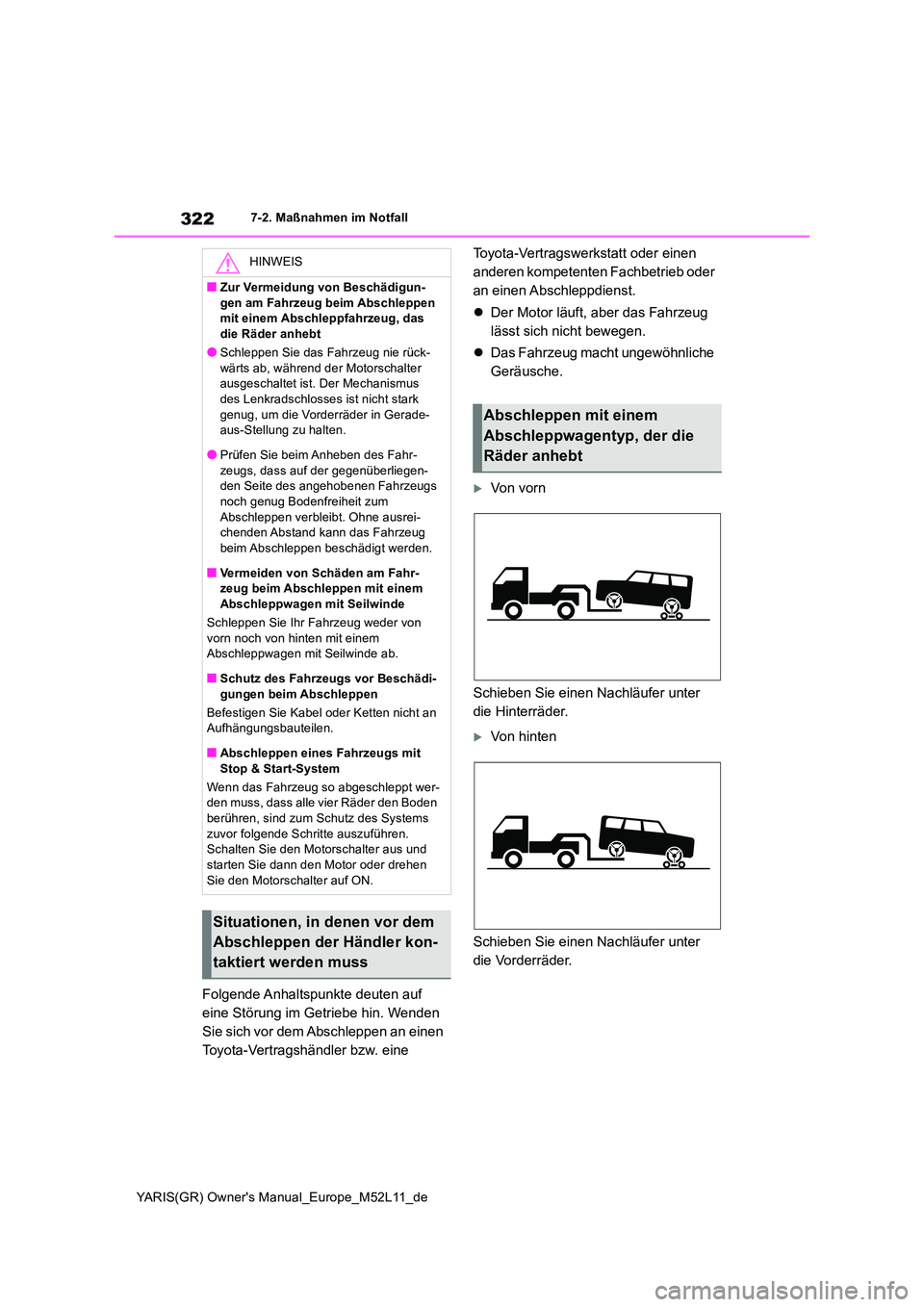

Page 324 of 470

TOYOTA GR YARIS 2020 Betriebsanleitungen (in German) 322
YARIS(GR) Owners Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Folgende Anhaltspunkte deuten auf
eine Störung im Getriebe hin. Wenden
Sie sich vor dem Abschleppen an einen
Toyota-Vertra

Page 333 of 470

TOYOTA GR YARIS 2020 Betriebsanleitungen (in German) 331
7
YARIS(GR) Owners Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
■Kontrollleuchte für

Page 356 of 470

TOYOTA GR YARIS 2020 Betriebsanleitungen (in German) 354
YARIS(GR) Owners Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
stem aus, solange der Motor gestoppt ist.
●Schalten Sie unnötige elektrische Bauteile
aus, wenn das Fahrzeug längere Zei

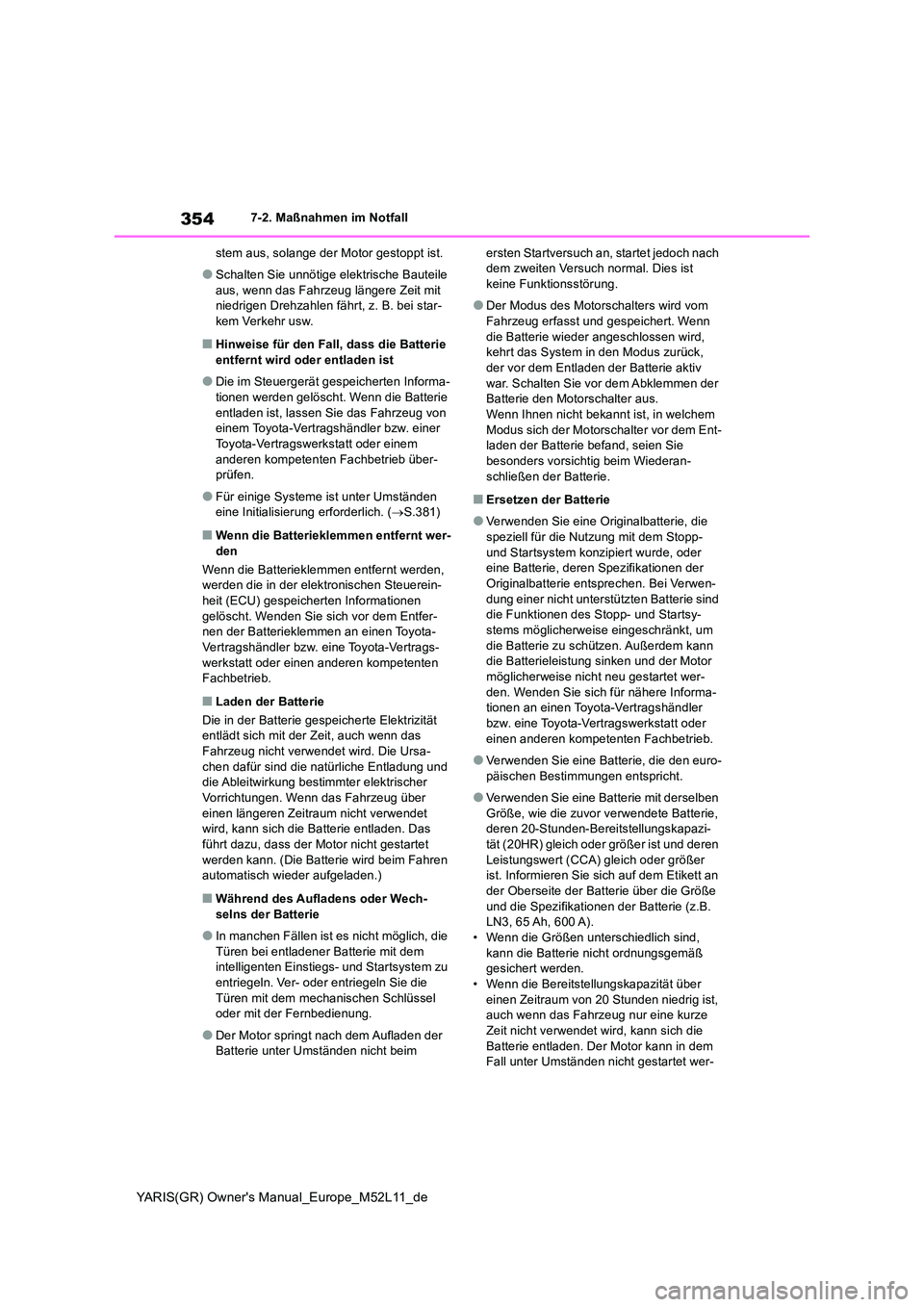

354
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
stem aus, solange der Motor gestoppt ist.
●Schalten Sie unnötige elektrische Bauteile
aus, wenn das Fahrzeug längere Zeit mit niedrigen Drehzahlen fährt, z. B. bei star-kem Verkehr usw.
■Hinweise für den Fall, dass die Batterie
entfernt wird oder entladen ist
●Die im Steuergerät gespeicherten Informa-
tionen werden gelöscht. Wenn die Batterie entladen ist, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-prüfen.
●Für einige Systeme ist unter Umständen eine Initialisierung erforderlich. (S.381)
■Wenn die Batterieklemmen entfernt wer-
den
Wenn die Batterieklemmen entfernt werden, werden die in der elektronischen Steuerein-heit (ECU) gespeicherten Informationen
gelöscht. Wenden Sie sich vor dem Entfer- nen der Batterieklemmen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb.
■Laden der Batterie
Die in der Batterie gespeicherte Elektrizität entlädt sich mit der Zeit, auch wenn das
Fahrzeug nicht verwendet wird. Die Ursa- chen dafür sind die natürliche Entladung und die Ableitwirkung bestimmter elektrischer
Vorrichtungen. Wenn das Fahrzeug über einen längeren Zeitraum nicht verwendet wird, kann sich die Batterie entladen. Das
führt dazu, dass der Motor nicht gestartet werden kann. (Die Batterie wird beim Fahren automatisch wieder aufgeladen.)
■Während des Aufladens oder Wech-
selns der Batterie
●In manchen Fällen ist es nicht möglich, die
Türen bei entladener Batterie mit dem intelligenten Einstiegs- und Startsystem zu entriegeln. Ver- oder entriegeln Sie die
Türen mit dem mechanischen Schlüssel oder mit der Fernbedienung.
●Der Motor springt nach dem Aufladen der Batterie unter Umständen nicht beim
ersten Startversuch an, startet jedoch nach dem zweiten Versuch normal. Dies ist keine Funktionsstörung.
●Der Modus des Motorschalters wird vom Fahrzeug erfasst und gespeichert. Wenn
die Batterie wieder angeschlossen wird, kehrt das System in den Modus zurück, der vor dem Entladen der Batterie aktiv
war. Schalten Sie vor dem Abklemmen der Batterie den Motorschalter aus.Wenn Ihnen nicht bekannt ist, in welchem
Modus sich der Motorschalter vor dem Ent- laden der Batterie befand, seien Sie besonders vorsichtig beim Wiederan-
schließen der Batterie.
■Ersetzen der Batterie
●Verwenden Sie eine Originalbatterie, die
speziell für die Nutzung mit dem Stopp- und Startsystem konzipiert wurde, oder eine Batterie, deren Spezifikationen der
Originalbatterie entsprechen. Bei Verwen- dung einer nicht unterstützten Batterie sind die Funktionen des Stopp- und Startsy-
stems möglicherweise eingeschränkt, um die Batterie zu schützen. Außerdem kann die Batterieleistung sinken und der Motor
möglicherweise nicht neu gestartet wer- den. Wenden Sie sich für nähere Informa-tionen an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
●Verwenden Sie eine Batterie, die den euro-päischen Bestimmungen entspricht.
●Verwenden Sie eine Batterie mit derselben Größe, wie die zuvor verwendete Batterie, deren 20-Stunden-Bereitstellungskapazi-
tät (20HR) gleich oder größer ist und deren Leistungswert (CCA) gleich oder größer ist. Informieren Sie sich auf dem Etikett an
der Oberseite der Batterie über die Größe und die Spezifikationen der Batterie (z.B. LN3, 65 Ah, 600 A).
• Wenn die Größen unterschiedlich sind, kann die Batterie nicht ordnungsgemäß gesichert werden.
• Wenn die Bereitstellungskapazität über einen Zeitraum von 20 Stunden niedrig ist, auch wenn das Fahrzeug nur eine kurze
Zeit nicht verwendet wird, kann sich die Batterie entladen. Der Motor kann in dem Fall unter Umständen nicht gestartet wer-

Page 357 of 470

TOYOTA GR YARIS 2020 Betriebsanleitungen (in German) 355
7
YARIS(GR) Owners Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
den.
●Verwenden Sie eine wartungsfreie Batterie
in Calcium-Technologie mit Entgasung.
●Br

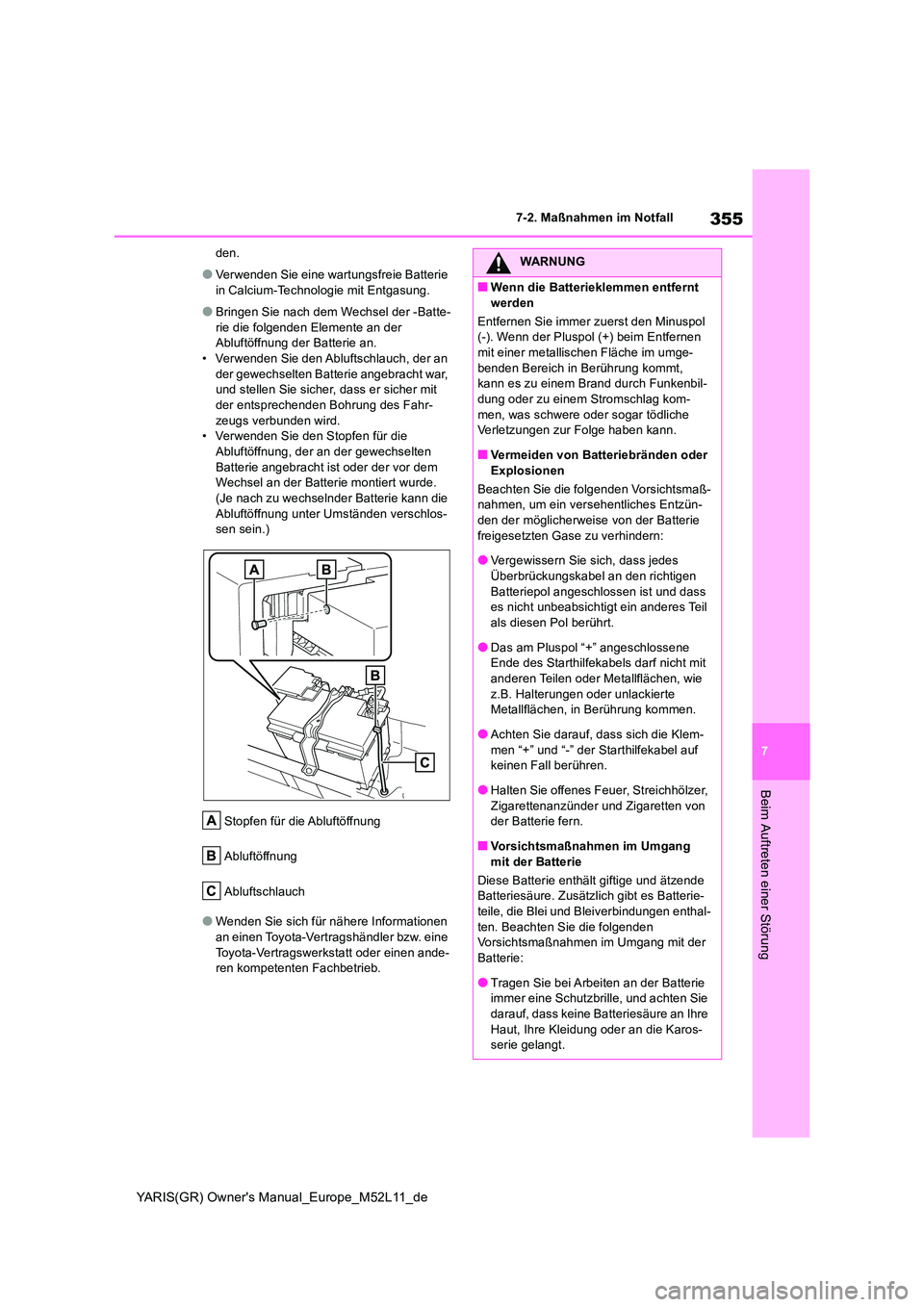

355
7
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
den.
●Verwenden Sie eine wartungsfreie Batterie
in Calcium-Technologie mit Entgasung.
●Bringen Sie nach dem Wechsel der -Batte-
rie die folgenden Elemente an der Abluftöffnung der Batterie an.• Verwenden Sie den Abluftschlauch, der an
der gewechselten Batterie angebracht war, und stellen Sie sicher, dass er sicher mit der entsprechenden Bohrung des Fahr-
zeugs verbunden wird. • Verwenden Sie den Stopfen für die Abluftöffnung, der an der gewechselten
Batterie angebracht ist oder der vor dem Wechsel an der Batterie montiert wurde. (Je nach zu wechselnder Batterie kann die
Abluftöffnung unter Umständen verschlos- sen sein.)
Stopfen für die Abluftöffnung
Abluftöffnung
Abluftschlauch
●Wenden Sie sich für nähere Informationen
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-ren kompetenten Fachbetrieb.
WARNUNG
■Wenn die Batterieklemmen entfernt
werden
Entfernen Sie immer zuerst den Minuspol (-). Wenn der Pluspol (+) beim Entfernen mit einer metallischen Fläche im umge-
benden Bereich in Berührung kommt, kann es zu einem Brand durch Funkenbil-dung oder zu einem Stromschlag kom-
men, was schwere oder sogar tödliche Verletzungen zur Folge haben kann.
■Vermeiden von Batteriebränden oder
Explosionen
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um ein versehentliches Entzün-den der möglicherweise von der Batterie
freigesetzten Gase zu verhindern:
●Vergewissern Sie sich, dass jedes Überbrückungskabel an den richtigen
Batteriepol angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als diesen Pol berührt.
●Das am Pluspol “+” angeschlossene Ende des Starthilfekabels darf nicht mit anderen Teilen oder Metallflächen, wie
z.B. Halterungen oder unlackierte Metallflächen, in Berührung kommen.
●Achten Sie darauf, dass sich die Klem-men “+” und “-” der Starthilfekabel auf keinen Fall berühren.
●Halten Sie offenes Feuer, Streichhölzer, Zigarettenanzünder und Zigaretten von der Batterie fern.
■Vorsichtsmaßnahmen im Umgang mit der Batterie
Diese Batterie enthält giftige und ätzende Batteriesäure. Zusätzlich gibt es Batterie-
teile, die Blei und Bleiverbindungen enthal- ten. Beachten Sie die folgenden Vorsichtsmaßnahmen im Umgang mit der
Batterie:
●Tragen Sie bei Arbeiten an der Batterie immer eine Schutzbrille, und achten Sie
darauf, dass keine Batteriesäure an Ihre Haut, Ihre Kleidung oder an die Karos-serie gelangt.

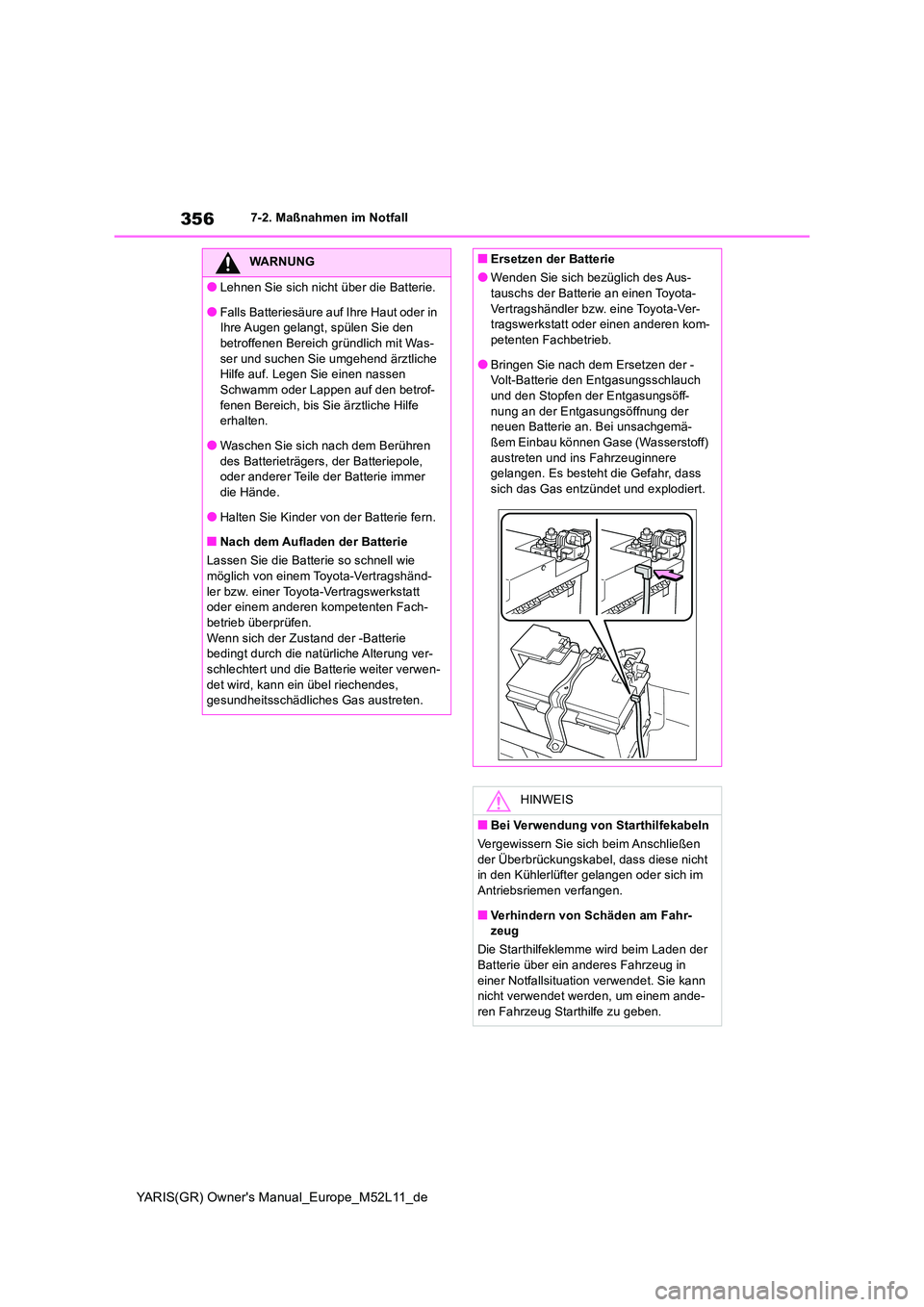

Page 358 of 470

TOYOTA GR YARIS 2020 Betriebsanleitungen (in German) 356
YARIS(GR) Owners Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
WARNUNG
●Lehnen Sie sich nicht über die Batterie.
●Falls Batteriesäure auf Ihre Haut oder in Ihre Augen gelangt, spülen

Page 380 of 470

TOYOTA GR YARIS 2020 Betriebsanleitungen (in German) 378
YARIS(GR) Owners Manual_Europe_M52L11_de
8-2. Kundenspezifische Anpassung
■RSA (Road Sign Assist)*1 (S.198)
*1: Je nach Ausstattung
*2: Die RSA-Funktion schaltet sich ein, wenn der Motorscha

Load next 8 pages

Page: < prev 1-8 9-16 17-24 25-32 next >

reset sun roof manual transmission wheel bolts night vision check engine recommended oil
