95
2
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
*: Je nach Ausstattung
Die in diesem Text verwendeten Abbildungen dienen lediglich als Beispiel und können von der tatsächlichen Darstellung der Head-Up-Anzeige abweichen.
Status des Fahrerassistenzsystems (je nach Ausstattung)/mit Navigationssy-
stem verknüpfter Anzeigebereich (je nach Ausstattung) ( S.97)
Schaltpunktanzeige/Anzeigebereich für Verkehrszeichenassistent (RSA) (je
nach Ausstattung) ( S.145, 198)
Anzeige der Fahrzeuggeschwindigkeit
Drehzahlmesser/Außentemperaturanzeigebereich ( S.98)
■Die Head-Up-Anzeige arbeitet, wenn
Der Motorschalter befindet sich im Modus ON.
■Bei Nutzung der Head-Up-Anzeige
Durch eine Sonnenbrille betrachtet erscheint die Head-Up-Anzeige dunkel oder schwer
ablesbar, insbesondere im Falle einer polari- sierten Sonnenbrille. Passen Sie die Hellig-keit der Head-Up-Anzeige an oder nehmen
Sie die Sonnenbrille ab.
■Anzeige des Straßennamens (Fahr- zeuge mit Navigationssystem)
Nur in den Kartendaten enthaltene Straßen-
namen werden angezeigt.

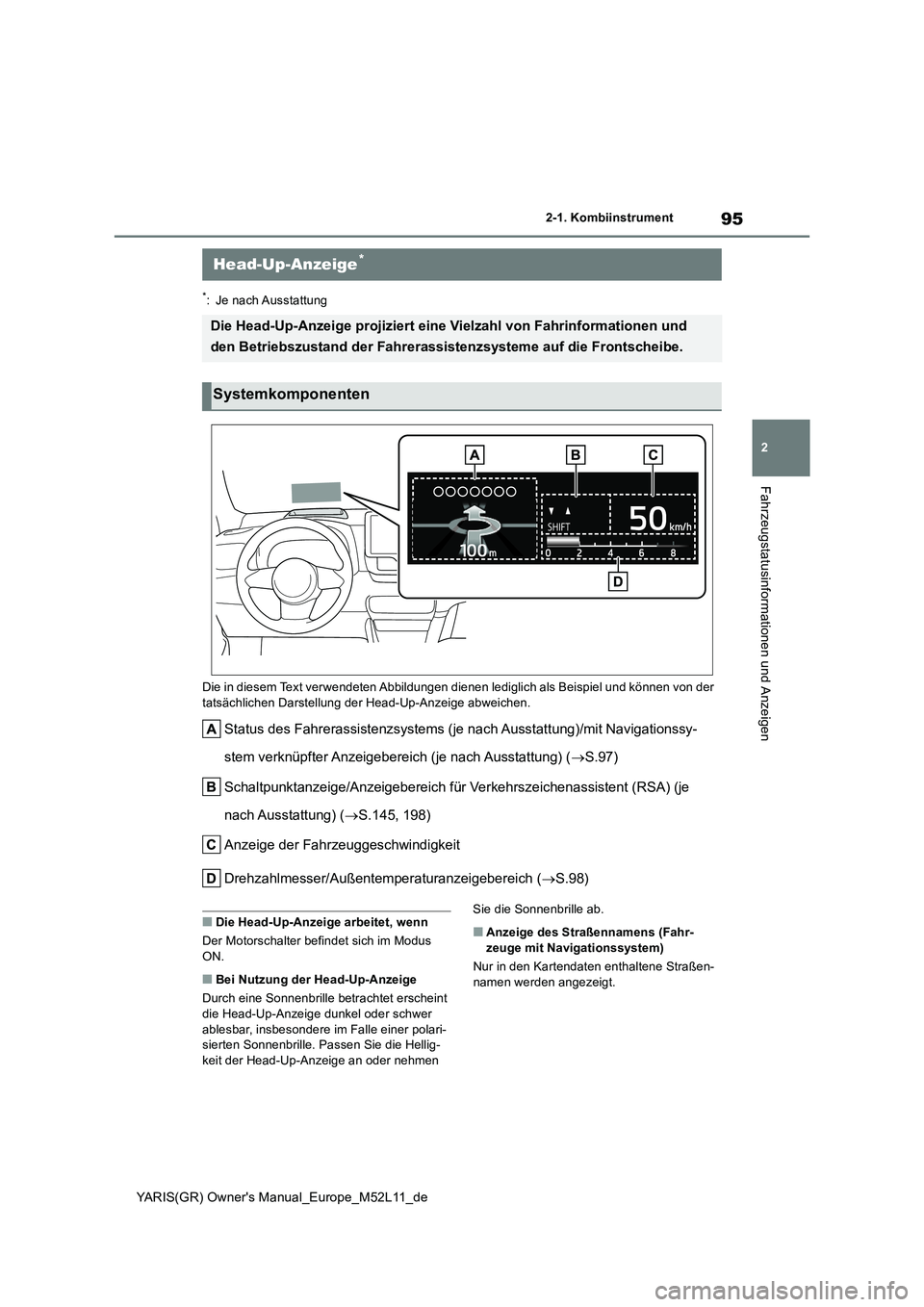

Head-Up-Anzeige*
Die Head-Up-Anzeige projiziert eine Vielzahl von Fahrinformationen und
den Betriebszustand der Fahrerassistenzsysteme auf die Frontscheibe.
Systemkomponenten

97
2
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen

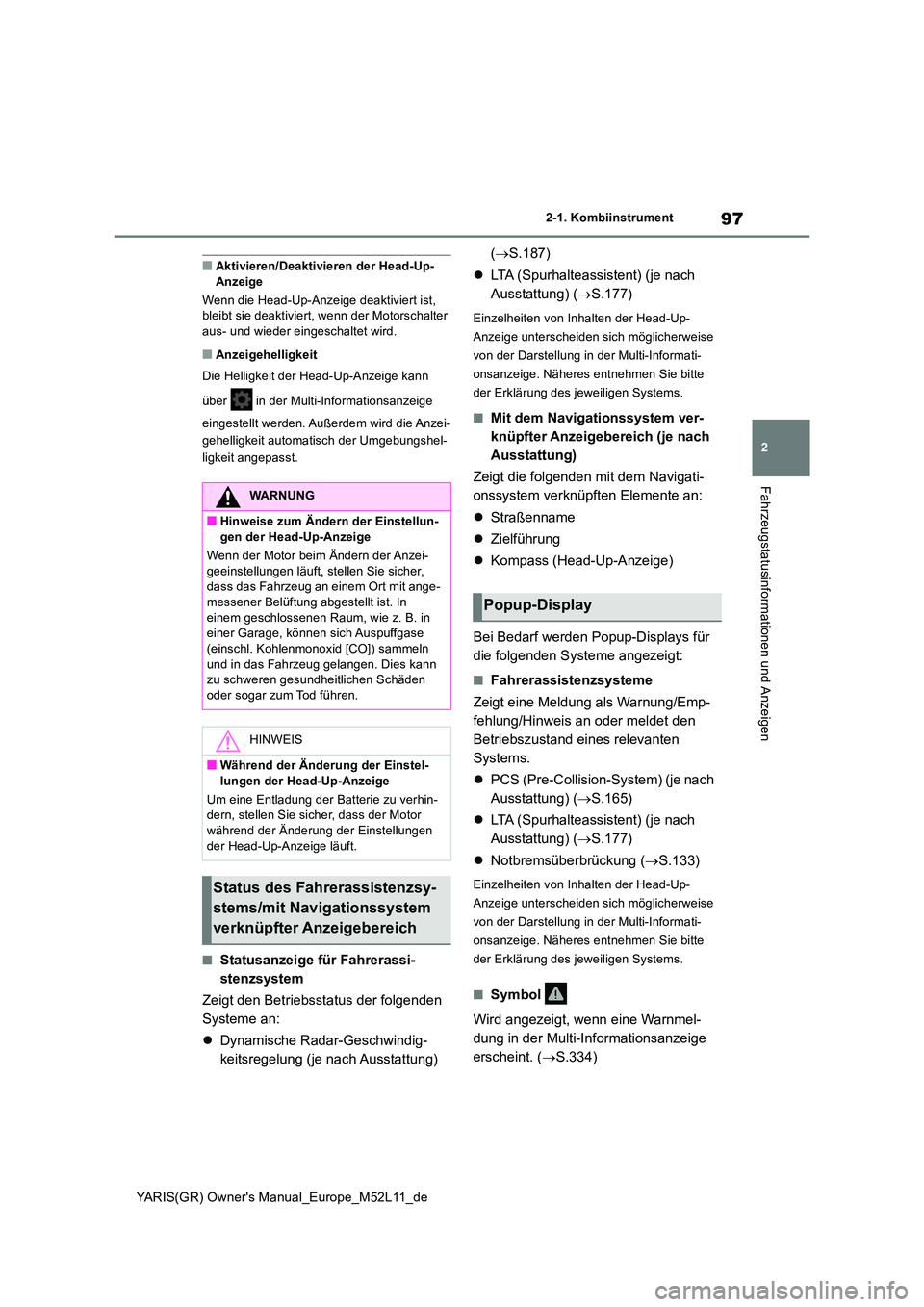

■Aktivieren/Deaktivieren der Head-Up- Anzeige
Wenn die Head-Up-Anzeige deaktiviert ist, bleibt sie deaktiviert, wenn der Motorschalter
aus- und wieder eingeschaltet wird.
■Anzeigehelligkeit
Die Helligkeit der Head-Up-Anzeige kann
über in der Multi-Informationsanzeige
eingestellt werden. Außerdem wird die Anzei-
gehelligkeit automatisch der Umgebungshel-
ligkeit angepasst.
■Statusanzeige für Fahrerassi-
stenzsystem
Zeigt den Betriebsstatus der folgenden
Systeme an:
 Dynamische Radar-Geschwindig-
keitsregelung (je nach Ausstattung)
( S.187)
 LTA (Spurhalteassistent) (je nach
Ausstattung) ( S.177)
Einzelheiten von Inhalten der Head-Up-
Anzeige unterscheiden sich möglicherweise
von der Darstellung in der Multi-Informati-
onsanzeige. Näheres entnehmen Sie bitte
der Erklärung des jeweiligen Systems.
■Mit dem Navigationssystem ver-
knüpfter Anzeigebereich (je nach
Ausstattung)
Zeigt die folgenden mit dem Navigati-
onssystem verknüpften Elemente an:
 Straßenname
 Zielführung
 Kompass (Head-Up-Anzeige)
Bei Bedarf werden Popup-Displays für
die folgenden Systeme angezeigt:
■Fahrerassistenzsysteme
Zeigt eine Meldung als Warnung/Emp-
fehlung/Hinweis an oder meldet den
Betriebszustand eines relevanten
Systems.
 PCS (Pre-Collision-System) (je nach
Ausstattung) ( S.165)
 LTA (Spurhalteassistent) (je nach
Ausstattung) ( S.177)
 Notbremsüberbrückung (S.133)
Einzelheiten von Inhalten der Head-Up-
Anzeige unterscheiden sich möglicherweise
von der Darstellung in der Multi-Informati-
onsanzeige. Näheres entnehmen Sie bitte
der Erklärung des jeweiligen Systems.
■Symbol
Wird angezeigt, wenn eine Warnmel-
dung in der Multi-Informationsanzeige
erscheint. ( S.334)
WARNUNG
■Hinweise zum Ändern der Einstellun- gen der Head-Up-Anzeige
Wenn der Motor beim Ändern der Anzei-
geeinstellungen läuft, stellen Sie sicher, dass das Fahrzeug an einem Ort mit ange-messener Belüftung abgestellt ist. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase (einschl. Kohlenmonoxid [CO]) sammeln
und in das Fahrzeug gelangen. Dies kann zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■Während der Änderung der Einstel-lungen der Head-Up-Anzeige
Um eine Entladung der Batterie zu verhin- dern, stellen Sie sicher, dass der Motor
während der Änderung der Einstellungen der Head-Up-Anzeige läuft.
Status des Fahrerassistenzsy-
stems/mit Navigationssystem
verknüpfter Anzeigebereich
Popup-Display

198
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
●Häufige Lenkbewegungen oder ständig wechselnde Position Ihres Fahrzeugs in der Spur
●Wenn das Fahrzeug vor Ihnen plötzlich langsamer fährt bzw. bremst
●Beim Fahren auf einer Straße entlang eines baulichen Objekts, wie z. B. in einem
Tunnel oder auf einer Brücke
●Während sich die Fahrzeuggeschwindig-
keit auf die eingestellte Geschwindigkeit verringert, nachdem das Fahrzeug durch die Betätigung des Gaspedals beschleu-
nigt wurde
*: Je nach Ausstattung

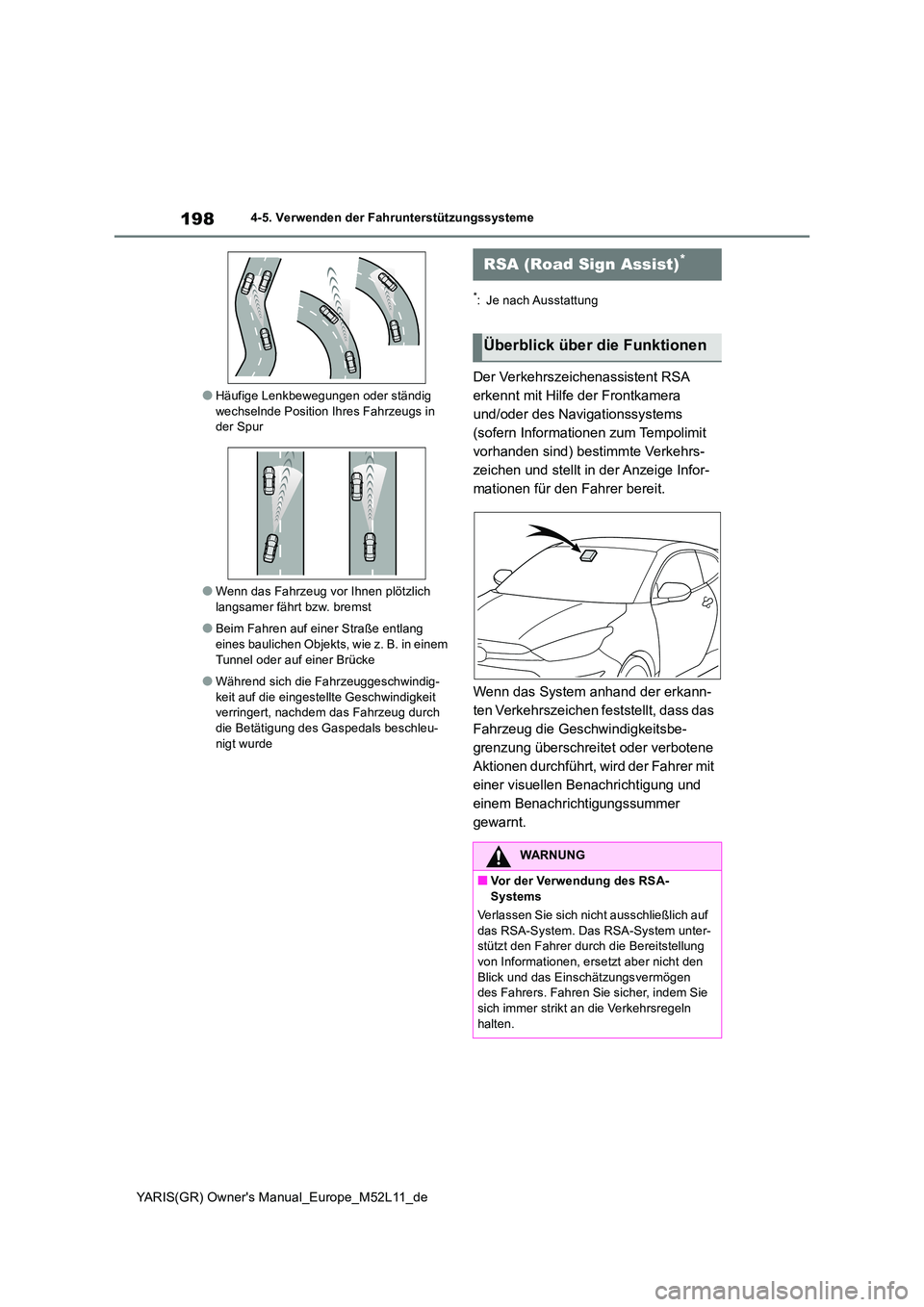

Der Verkehrszeichenassistent RSA
erkennt mit Hilfe der Frontkamera
und/oder des Navigationssystems
(sofern Informationen zum Tempolimit
vorhanden sind) bestimmte Verkehrs-
zeichen und stellt in der Anzeige Infor-
mationen für den Fahrer bereit.
Wenn das System anhand der erkann-
ten Verkehrszeichen feststellt, dass das
Fahrzeug die Geschwindigkeitsbe-
grenzung überschreitet oder verbotene
Aktionen durchführt, wird der Fahrer mit
einer visuellen Benachrichtigung und
einem Benachrichtigungssummer
gewarnt.
RSA (Road Sign Assist)*
Überblick über die Funktionen
WARNUNG
■Vor der Verwendung des RSA- Systems
Verlassen Sie sich nicht ausschließlich auf
das RSA-System. Das RSA-System unter- stützt den Fahrer durch die Bereitstellung von Informationen, ersetzt aber nicht den
Blick und das Einschätzungsvermögen des Fahrers. Fahren Sie sicher, indem Sie sich immer strikt an die Verkehrsregeln
halten.

199
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

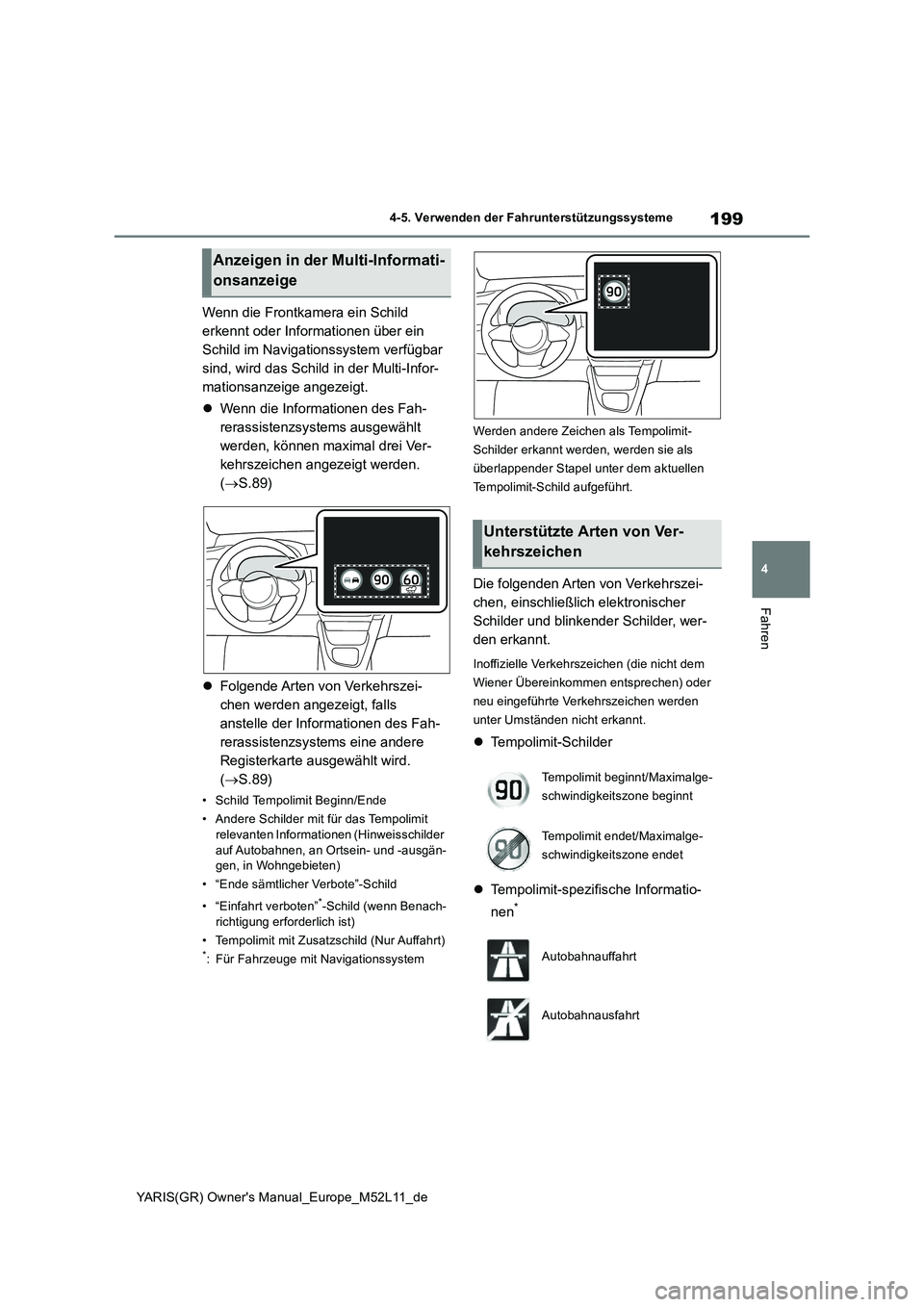

Wenn die Frontkamera ein Schild
erkennt oder Informationen über ein
Schild im Navigationssystem verfügbar
sind, wird das Schild in der Multi-Infor-
mationsanzeige angezeigt.
 Wenn die Informationen des Fah-
rerassistenzsystems ausgewählt
werden, können maximal drei Ver-
kehrszeichen angezeigt werden.
( S.89)
 Folgende Arten von Verkehrszei-
chen werden angezeigt, falls
anstelle der Informationen des Fah-
rerassistenzsystems eine andere
Registerkarte ausgewählt wird.
( S.89)
• Schild Tempolimit Beginn/Ende
• Andere Schilder mit für das Tempolimit relevanten Informationen (Hinweisschilder
auf Autobahnen, an Ortsein- und -ausgän- gen, in Wohngebieten)
• “Ende sämtlicher Verbote”-Schild
• “Einfahrt verboten”*-Schild (wenn Benach- richtigung erforderlich ist)
• Tempolimit mit Zusatzschild (Nur Auffahrt)*: Für Fahrzeuge mit Navigationssystem
Werden andere Zeichen als Tempolimit-
Schilder erkannt werden, werden sie als
überlappender Stapel unter dem aktuellen
Tempolimit-Schild aufgeführt.
Die folgenden Arten von Verkehrszei-
chen, einschließlich elektronischer
Schilder und blinkender Schilder, wer-
den erkannt.
Inoffizielle Verkehrszeichen (die nicht dem
Wiener Übereinkomm en entsprechen) oder
neu eingeführte Verkehrszeichen werden
unter Umständen nicht erkannt.
 Tempolimit-Schilder
 Tempolimit-spezifische Informatio-
nen*
Anzeigen in der Multi-Informati-
onsanzeige
Unterstützte Arten von Ver-
kehrszeichen
Tempolimit beginnt/Maximalge-
schwindigkeitszone beginnt
Tempolimit endet/Maximalge-
schwindigkeitszone endet
Autobahnauffahrt
Autobahnausfahrt

200
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
*: Wird angezeigt, wenn ein Schild erkannt
wird, aber keine Tempolimit-Informationen
für die Straße im Navigationssystem ver-
fügbar sind
 Überholverbotsschilder
 Andere Verkehrszeichen
*: Für Fahrzeuge mit Navigationssystem

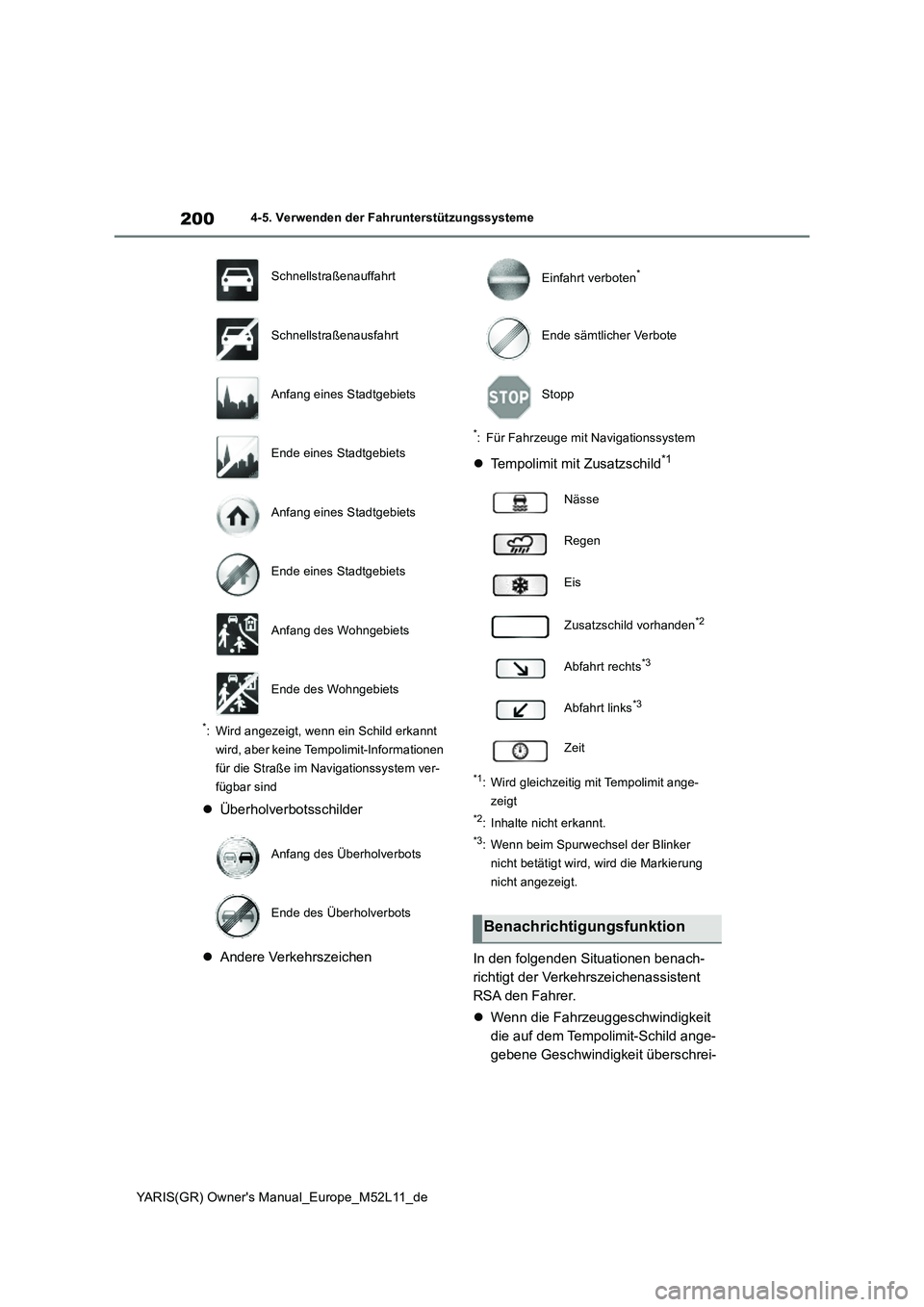

Tempolimit mit Zusatzschild*1
*1: Wird gleichzeitig mit Tempolimit ange-
zeigt
*2: Inhalte nicht erkannt.
*3: Wenn beim Spurwechsel der Blinker
nicht betätigt wird, wird die Markierung
nicht angezeigt.
In den folgenden Situationen benach-
richtigt der Verkehrszeichenassistent
RSA den Fahrer.
 Wenn die Fahrzeuggeschwindigkeit
die auf dem Tempolimit-Schild ange-
gebene Geschwindigkeit überschrei-
Schnellstraßenauffahrt
Schnellstraßenausfahrt
Anfang eines Stadtgebiets
Ende eines Stadtgebiets
Anfang eines Stadtgebiets
Ende eines Stadtgebiets
Anfang des Wohngebiets
Ende des Wohngebiets
Anfang des Überholverbots
Ende des Überholverbots
Einfahrt verboten*
Ende sämtlicher Verbote
Stopp
Nässe
Regen
Eis
Zusatzschild vorhanden*2
Abfahrt rechts*3
Abfahrt links*3
Zeit
Benachrichtigungsfunktion

201
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
tet, wird die Anzeige des Schilds
besonders hervorgehoben und es
ertönt ein Summer.
 Wenn das RSA-System ein “Einfahrt
verboten”-Schild erkennt und
anhand der Karteninformationen des
Navigationssystems feststellt, dass
das Fahrzeug in einen “Einfahrt ver-
boten”-Bereich eingefahren ist, blinkt
das “Einfahrt verboten”-Schild und
ein Summer ertönt. (Für Fahrzeuge
mit Navigationssystem)
 Wenn erkannt wird, dass Ihr Fahr-
zeug einen Überholvorgang durch-
führt, wenn ein Schild “Überholen
verboten” in der Multi-Informations-
anzeige angezeigt wird, blinkt das
angezeigte Schild und es ertönt ein
Summer.
In Abhängigkeit von der konkreten
Situation wird die Verkehrsumgebung
(Verkehrsrichtung, Geschwindigkeits-
einheit) unter Umständen falsch
erkannt, wodurch die Benachrichti-
gungsfunktion möglicherweise nicht
ordnungsgemäß funktioniert.

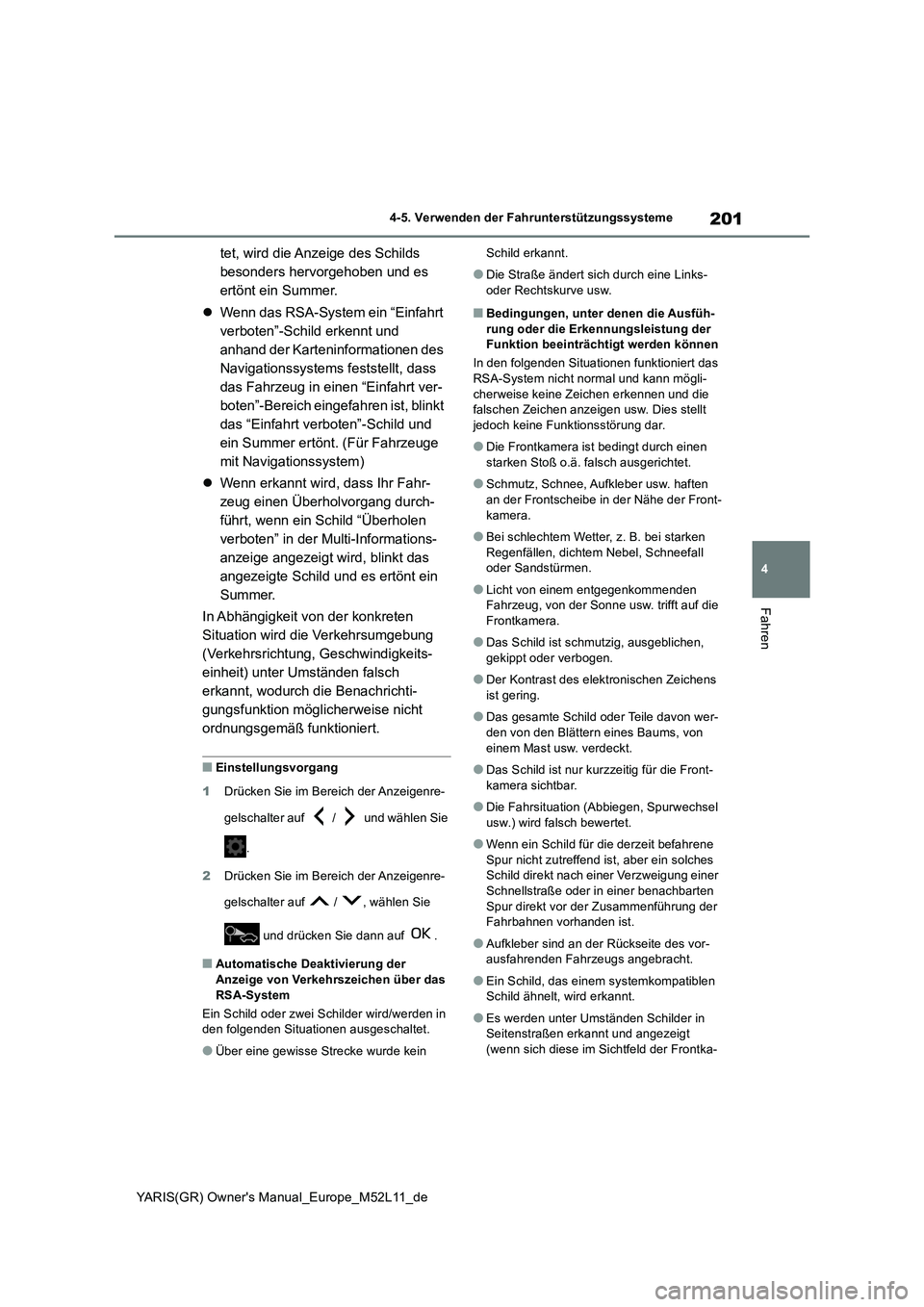

■Einstellungsvorgang
1 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf / und wählen Sie
.
2 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf / , wählen Sie
und drücken Sie dann auf .
■Automatische Deaktivierung der
Anzeige von Verkehrszeichen über das RSA-System
Ein Schild oder zwei Schilder wird/werden in den folgenden Situationen ausgeschaltet.
●Über eine gewisse Strecke wurde kein
Schild erkannt.
●Die Straße ändert sich durch eine Links-
oder Rechtskurve usw.
■Bedingungen, unter denen die Ausfüh- rung oder die Erkennungsleistung der Funktion beeinträchtigt werden können
In den folgenden Situationen funktioniert das
RSA-System nicht normal und kann mögli- cherweise keine Zeichen erkennen und die falschen Zeichen anzeigen usw. Dies stellt
jedoch keine Funktionsstörung dar.
●Die Frontkamera ist bedingt durch einen
starken Stoß o.ä. falsch ausgerichtet.
●Schmutz, Schnee, Aufkleber usw. haften
an der Frontscheibe in der Nähe der Front- kamera.
●Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall oder Sandstürmen.
●Licht von einem entgegenkommenden Fahrzeug, von der Sonne usw. trifft auf die
Frontkamera.
●Das Schild ist schmutzig, ausgeblichen,
gekippt oder verbogen.
●Der Kontrast des elektronischen Zeichens
ist gering.
●Das gesamte Schild oder Teile davon wer-
den von den Blättern eines Baums, von einem Mast usw. verdeckt.
●Das Schild ist nur kurzzeitig für die Front-kamera sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch bewertet.
●Wenn ein Schild für die derzeit befahrene Spur nicht zutreffend ist, aber ein solches Schild direkt nach einer Verzweigung einer
Schnellstraße oder in einer benachbarten Spur direkt vor der Zusammenführung der Fahrbahnen vorhanden ist.
●Aufkleber sind an der Rückseite des vor-ausfahrenden Fahrzeugs angebracht.
●Ein Schild, das einem systemkompatiblen Schild ähnelt, wird erkannt.
●Es werden unter Umständen Schilder in Seitenstraßen erkannt und angezeigt
(wenn sich diese im Sichtfeld der Frontka-

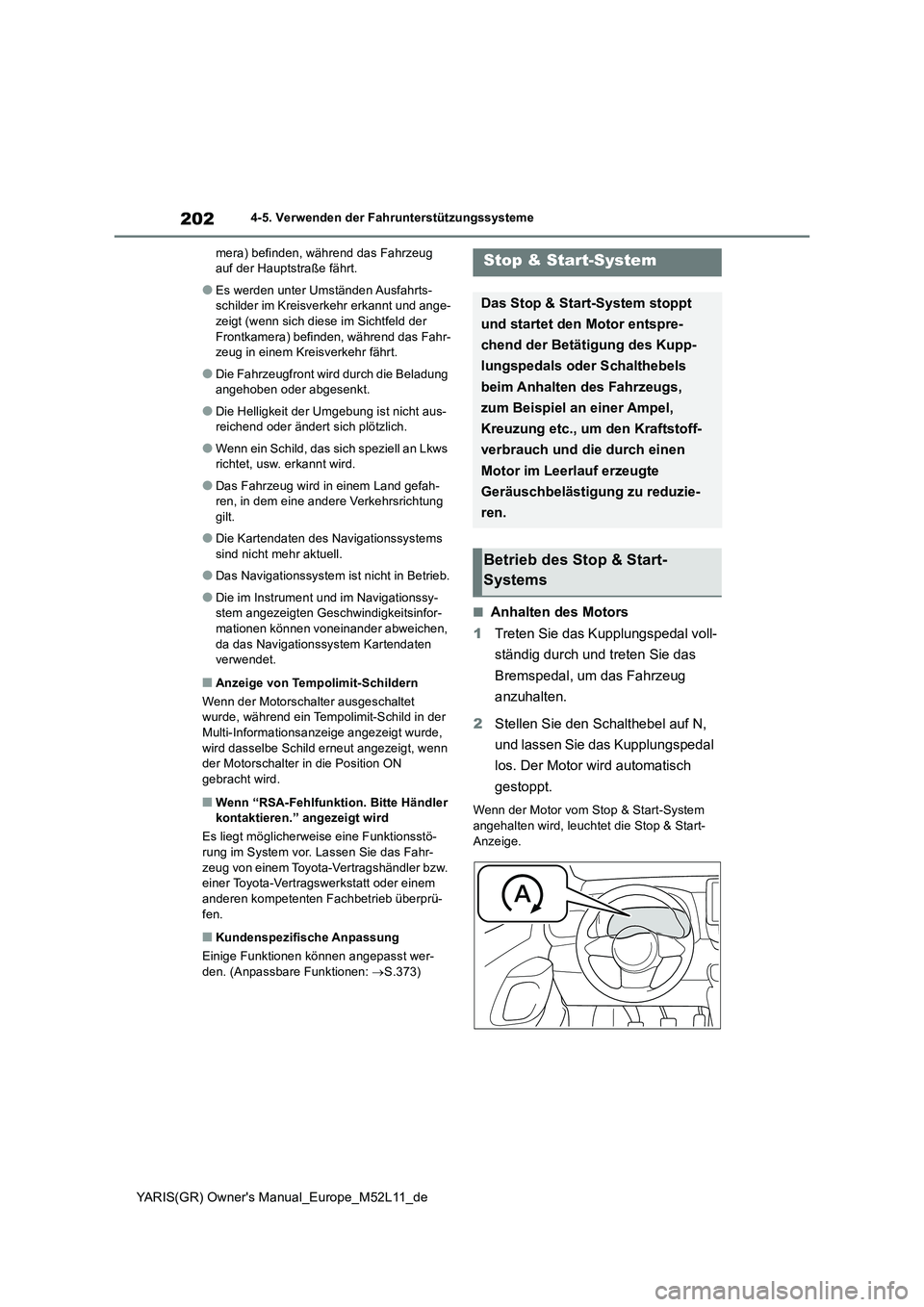

202
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
mera) befinden, während das Fahrzeug auf der Hauptstraße fährt.
●Es werden unter Umständen Ausfahrts-schilder im Kreisverkehr erkannt und ange-zeigt (wenn sich diese im Sichtfeld der
Frontkamera) befinden, während das Fahr- zeug in einem Kreisverkehr fährt.
●Die Fahrzeugfront wird durch die Beladung angehoben oder abgesenkt.
●Die Helligkeit der Umgebung ist nicht aus-reichend oder ändert sich plötzlich.
●Wenn ein Schild, das sich speziell an Lkws richtet, usw. erkannt wird.
●Das Fahrzeug wird in einem Land gefah-ren, in dem eine andere Verkehrsrichtung gilt.
●Die Kartendaten des Navigationssystems sind nicht mehr aktuell.
●Das Navigationssystem ist nicht in Betrieb.
●Die im Instrument und im Navigationssy-stem angezeigten Geschwindigkeitsinfor-mationen können voneinander abweichen,
da das Navigationssystem Kartendaten verwendet.
■Anzeige von Tempolimit-Schildern
Wenn der Motorschalter ausgeschaltet wurde, während ein Tempolimit-Schild in der
Multi-Informationsanzeige angezeigt wurde, wird dasselbe Schild erneut angezeigt, wenn der Motorschalter in die Position ON
gebracht wird.
■Wenn “RSA-Fehlfunktion. Bitte Händler kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Funktionsstö- rung im System vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprü-
fen.
■Kundenspezifische Anpassung
Einige Funktionen können angepasst wer- den. (Anpassbare Funktionen: S.373)
■Anhalten des Motors
1 Treten Sie das Kupplungspedal voll-
ständig durch und treten Sie das
Bremspedal, um das Fahrzeug
anzuhalten.
2 Stellen Sie den Schalthebel auf N,
und lassen Sie das Kupplungspedal
los. Der Motor wird automatisch
gestoppt.
Wenn der Motor vom Stop & Start-System
angehalten wird, leuchtet die Stop & Start- Anzeige.
Stop & Start-System
Das Stop & Start-System stoppt
und startet den Motor entspre-
chend der Betätigung des Kupp-
lungspedals oder Schalthebels
beim Anhalten des Fahrzeugs,
zum Beispiel an einer Ampel,
Kreuzung etc., um den Kraftstoff-
verbrauch und die durch einen
Motor im Leerlauf erzeugte
Geräuschbelästigung zu reduzie-
ren.
Betrieb des Stop & Start-
Systems

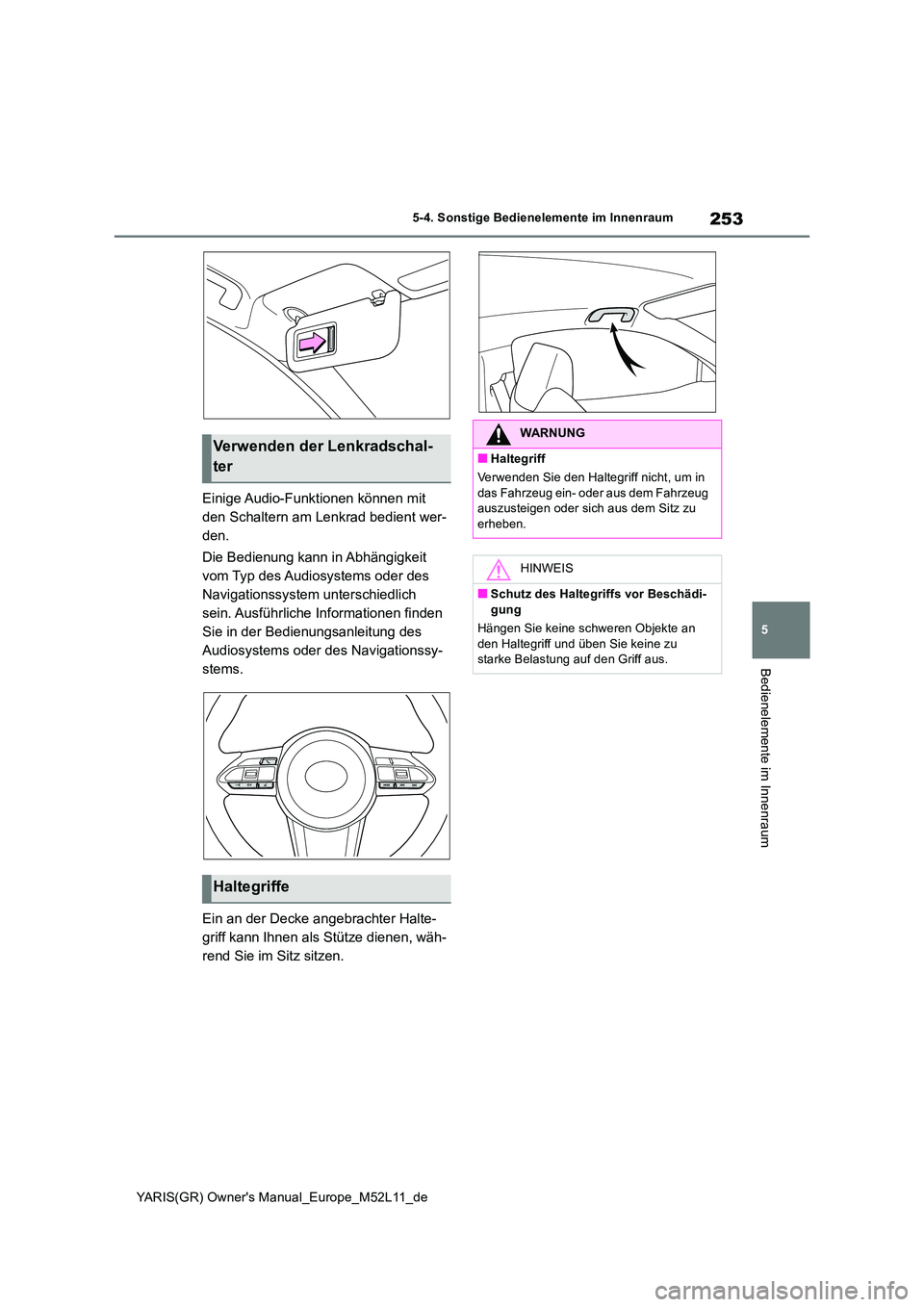

253
5
YARIS(GR) Owner's Manual_Europe_M52L11_de
5-4. Sonstige Bedienelemente im Innenraum
Bedienelemente im Innenraum
Einige Audio-Funktionen können mit
den Schaltern am Lenkrad bedient wer-
den.
Die Bedienung kann in Abhängigkeit
vom Typ des Audiosystems oder des
Navigationssystem unterschiedlich
sein. Ausführliche Informationen finden
Sie in der Bedienungsanleitung des
Audiosystems oder des Navigationssy-
stems.
Ein an der Decke angebrachter Halte-
griff kann Ihnen als Stütze dienen, wäh-
rend Sie im Sitz sitzen.
Verwenden der Lenkradschal-
ter
Haltegriffe
WARNUNG
■Haltegriff
Verwenden Sie den Haltegriff nicht, um in das Fahrzeug ein- oder aus dem Fahrzeug auszusteigen oder sich aus dem Sitz zu
erheben.
HINWEIS
■Schutz des Haltegriffs vor Beschädi-
gung
Hängen Sie keine schweren Objekte an den Haltegriff und üben Sie keine zu starke Belastung auf den Griff aus.
