2020 TOYOTA COROLLA HATCHBACK sensor

93
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
Körriktningsvisare
(
 sid. 195)
Bakljus ( sid. 201)
Helljus, indikator
(  sid. 202)
Aktivt helljussystem, indike-
ringslampa (i förekommande
fall) ( sid. 207)
Automatiskt helljus, indike-
ringslampa (i förekommande
fall) ( sid. 204)
Främre dimljus, indikerings-
lampa (i förekommande fall)
(  sid. 210)
Bakre dimljus, indikerings-
lampa (i förekommande fall)
(  sid. 210)
PCS, varningslampa
*1, 2
(i förekommande fall)
(  sid. 226)
Farthållare, indikerings-
lampa (i förekommande fall)
(  sid. 241, 252)
Aktiv farthållare, indikator
(i förekommande fall)
(  sid. 241)
Farthållare, indikerings-
lampa ”SET” (i förekom-
mande fall) ( sid. 241, 252)
*3
LTA, indikator (i förekom-
mande fall) ( sid. 237)
BSM-indikatorer på ytter-
backspegel
*4, 5, 6 (i förekom-
mande fall) ( sid. 261)
BSM, indikator (i förekom-
mande fall) ( sid. 261)
Toyota parkeringssensor,
avstängd, indikator
*1, 2
(i förekommande fall)
(  sid. 267)
RCTA OFF, indikator*1, 2
(i förekommande fall)
( sid. 275)
PKSB, indikator
*1, 2 (i före-
kommande fall) ( sid. 280)
Hastighetsbegränsare, indi-
kator (i förekommande fall)
( sid. 254)
S-IPA, indikator
*1 (i förekom-
mande fall) ( sid. 297)
(Blinkar) Slirindikering
*1 (
 sid. 325)
VSC OFF, indikator
*1, 2
( sid. 325)
Elektroniskt lås- och startsys-
tem, indikator
*7 (  sid. 182)
”READY”-lampa ( sid. 182)
Körläge EV, indikerings-
lampa ( sid. 186)
Parkeringsbroms, indikator
( sid. 195)
Bromshållare standby, indi-
kator
*1 (  sid. 198)
Bromshållare aktiv, indika-
tor
*1 (  sid. 198)
EV, indikator ( sid. 75)
Låg utetemperatur, indika-
tor
*8 (  sid. 95, 99)
Stöldskyddssystem, indike-
ringslampa ( sid. 82, 85)
”PASSENGER AIR
BAG”, indikator
*1, 9
( sid. 40)
Eco-körning, indikerings-
lampa ( sid. 321)
OM12P55SE.book Page 93 Thursd ay, November 12, 2020 5:14 PM

116
OM12L35SE2-1. Instrumentgrupp
nAktivera/inaktivera vindrutedis-
playen
Om vindrutedisplayen är inaktiverad för-
blir den inaktiverad när startknappen
trycks till avstängt lä ge och därefter till
tändningsläge.
nDisplayens ljusstyrka
Ljusstyrkan för vind rutedisplayen kan
justeras på på informationsdis-
playen. Den justeras även automatiskt i
enlighet med ljusstyrkan i omgivningen.
nFörarstödssystemets status,
display
Visa driftsstatus för följande sys-
tem: 
Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
( sid. 241)
 LTA (Linjeavkännare) (i förekom-
mande fall) ( sid. 232)
Uppgifter om innehåll som visas på
vindrutedisplayen kan variera från det
som visas på informationsdisplayen. Se
beskrivningen till re spektive system för
ytterligare information.
nVisningsyta länkad till naviga-
tionssystem (i förekommande
fall)
Visar följande funktioner som är
länkade till navigationssystemet:
 Gatunamn
 Ruttvägledning till resmålet
 Kompass (färdriktning uppåt)
Snabbmeddelanden för följande
system visas när det är lämpligt:
nFörarstödssystem
Visar varning/förslag/rekommenda-
tion eller driftsstatus för ett visst
system.
 PCS (Aktivt krockskyddssystem)
(i förekommande fall)
( sid. 224)
 Toyota parkeringssensor (i före-
kommande fall) ( sid. 266)
 PKSB (Intelligent autobroms)
(i förekommande fall)
(  sid. 279)
 Bromsprioriteringssystem
( sid. 168)
VARNING
nFörsiktighet vid inställningar för
vindrutedisplayen
Eftersom hybridsystemet måste vara
igång när vissa inställningar ändras
på inställningsdisplayen bör du se till
att bilen är parkerad på en plats med
tillräcklig ventilation. I ett slutet
utrymme, som ett garage, kan avga-
ser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det
kan leda till dödsfall eller utgöra en
allvarlig hälsorisk.
OBSERVERA
nÄndra inställningar för vindrute-
displayen
För att förhindra att 12-voltsbatteriet
laddas ur ska hybridsystemet vara
igång medan du utför inställningarna
för vindrutedisplayen.
Status för förarstödssystem/
yta för navigationssystems-
länkad visning
(i förekommande fall)
Snabbmeddelande
OM12P55SE.book Page 116 Thursday, November 12, 2020 5:14 PM

127
3
OM12L35SE 3-2. Öppna, stänga och låsa dörrarna
Innan du börjar köra
3-2.Öppna, stänga och låsa dörrarna
nLåsfunktion (i förekommande
fall)
Ha med dig den elektroniska nyck-
eln för att aktivera den här funktio-
nen.
1 Fatta tag i främre dörrhandtaget
för att låsa upp alla dörrarna.
*
Se till att sensorn på handtagets bak-
sida vidrörs.
Dörrarna kan inte låsas upp förrän tidi-
gast 3 sekunder efter att de låstes.
*: Inställningarna för dörrupplåsning
kan ändras. ( sid. 127, 544)
2 Tryck på låssensorn (fördjup-
ningen på dörrhandtagets sida)
för att låsa alla dörrarna.
Kontrollera att dörren är ordentligt låst.
nTrådlös fjärrkontroll
1 Låsa alla dörrar
Kontrollera att dörren är ordentligt låst.
Håll intryckt för att stänga fönstren
*1
och panoramaglastaket.*1, 2
2Låsa upp alla dörrar
Håll intryckt för att öppna fönstren*1 och
panoramaglastaket.
*1, 2
*1
: Denna inställning måste specialan- passas av en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
*2: i förekommande fall
nÄndra funktionen för dörrupplås-
ning (modeller med elektronisk
låsfunktion)
Dörrarna som ska låsas upp med
låsfunktionen kan ställas in med fjärr-
kontrollen.
1 Tryck startknappen till avstängt läge.
2 Koppla ur larmsystemets rörelsede-
tektor för att undvika att larmet
oavsiktligt går igång medan inställ-
ningarna utförs. (i förekommande
fall) ( sid. 86)
3 När indikeringslam pan på nyckelns yta
inte är tänd, tryck ned eller
(i förekommande fall ) i cirka fem sek-
under medan du trycker ned .
Sidodörrar
Låsa upp och låsa dörrarna
från utsidan
OM12P55SE.book Page 127 Thursday, November 12, 2020 5:14 PM

128
OM12L35SE3-2. Öppna, stänga och låsa dörrarna
Inställningen ändras varje gång du utför
något av nedanstående. (Vänta minst
fem sekunder och upprepa steg 2 om
du ändrar läget kontinuerligt.)
Modeller med larm: Undvik oavsiktlig
utlösning av larmet genom att låsa upp
dörrarna med fjärrkontrollen och öppna
och stänga en dörr en gång efter att
inställningen har ändrats. (Om en dörr
inte har öppnats senast 30 sekunder
efter att har tryckts in låses dörrarna
igen och larmet ställs automatiskt in.)
Om larmet skulle gå igång kan du
stänga av det omedelbart. ( sid. 85)
nLjud- och ljussignaler
Varningsblinkers blinkar för att indikera
att dörrarna har lå sts/låsts upp med
låsfunktionen
* eller fjärrkontrollen. (Låst:
En gång; Upplåst: Två gånger)
En summerton hörs som indikerar att
fönstren och panoramaglastaket
*
öppnas/stängs.*: i förekommande fall
nSäkerhetsåtgärd
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp
med den elektroniska lås- och startfunk-
tionen (i förekommande fall) eller fjärr-
kontrollen, låser sä kerhetsfunktionen
automatiskt bilen igen.
nOm dörren inte kan låsas med lås-
sensorn på framdörrhandtagets yta
(modeller med elektronisk låsfunk-
tion)
Om dörrarna inte kan låsas när låssen-
sorn vidrörs med fingret ska du vidröra
låssensorn med handflatan.
Om du har handskar på dig ska du ta av
dem.
nDörrlåssummer
Om försök görs att låsa dörrarna med
den elektroniska lås- och startfunktionen
(i förekommande fall) eller med fjärrkon-
trollen medan en dörr inte är ordentligt
stängd hörs en summerton kontinuerligt
i 5 sekunder. Stäng dörren helt så att
summertonen upphör. Lås dörrarna en
gång till.
nLarm (i förekommande fall)
Larmet ställs in när dörrarna låses.
( sid. 85)
nFörutsättningar som påverkar funk-
tionen för de t elektroniska lås- och
startsystemet eller fjärrkontrollen
 sid. 146
Informationsdis-
play/ljudsignalUpplåsnings- funktion
Utvändigt:
Tre ljudsignaler
Invändigt: Ett pling
Håll i förardörrens
handtag för att
enbart låsa upp
förardörren.
Håll i handtaget i
passagerardörren
för att låsa upp alla
dörrar.
Utvändigt: Två ljudsignaler
Invändigt: Ett pling
Håll i någon av
framdörrarnas
handtag för att låsa
upp alla dörrarna.
OM12P55SE.book Page 128 Thursday, November 12, 2020 5:14 PM

136
OM12L35SE3-2. Öppna, stänga och låsa dörrarna
nÖppna/stänga bakluckan med
sparksensorn
Elbakluckan med handsfree funk-
tion möjliggör auto matisk öppning
och stängning av elbakluckan
genom att du placerar foten nära
mitten av bakre stötfångarens
nedre del och flyttar bort den från
bakre stötfångaren.
1 Ha med dig den elektroniska
nyckeln och stå inom avkän-
ningsområdet för det elektro-
niska lås- och startsystemet.
Sparksensor
Elbaklucka med handsfree-
funktion, avkänningsområde
Elektroniskt lås- och start-
system, avkänningsområde
( sid. 144)
2 Gör sparkrörelsen genom att
placera foten cirka 10 cm från
bakre stötfångaren och ta sedan
bort den.
• Utför hela sparkrörelsen inom 1 sekund.
• Bakluckan börjar inte röra sig så länge foten känns av under
bakre stötfångaren. • Använd elbakluckan med hands-
free-funktion utan att vidröra
bakre stötfångaren med foten.
• Om det finns en till elektronisk nyckel i kupén eller bagagerum-
met kan det ta lite längre innan
funktionen aktiveras.
• När det regnar eller i våta förhål- landen kan det ta lite längre
innan funktionen aktiveras.
• Sparkrörelsen måste göras med vristen (tå uppåt) för att aktivera
2 sensorer.
• Modeller med avtagbar dragan- ordning i original från Toyota:
Se monteringsanvisningar:
Sparksensorer
Elbaklucka med handsfree-
funktion, avkänningsområde
3 När sparksensorn känner av att
din fot dras tillbaka hörs en sum-
merton efter en kort stund och
bakluckan öppnas/stängs auto-
matiskt.
Om sparkrörelsen utförs medan bak-
luckan håller på att öppnas/stängas
upphör bakluckans rörelse. Utför spark-
rörelsen igen för att få bakluckan att
röra sig i motsatt riktning.
OM12P55SE.book Page 136 Thursday, November 12, 2020 5:14 PM

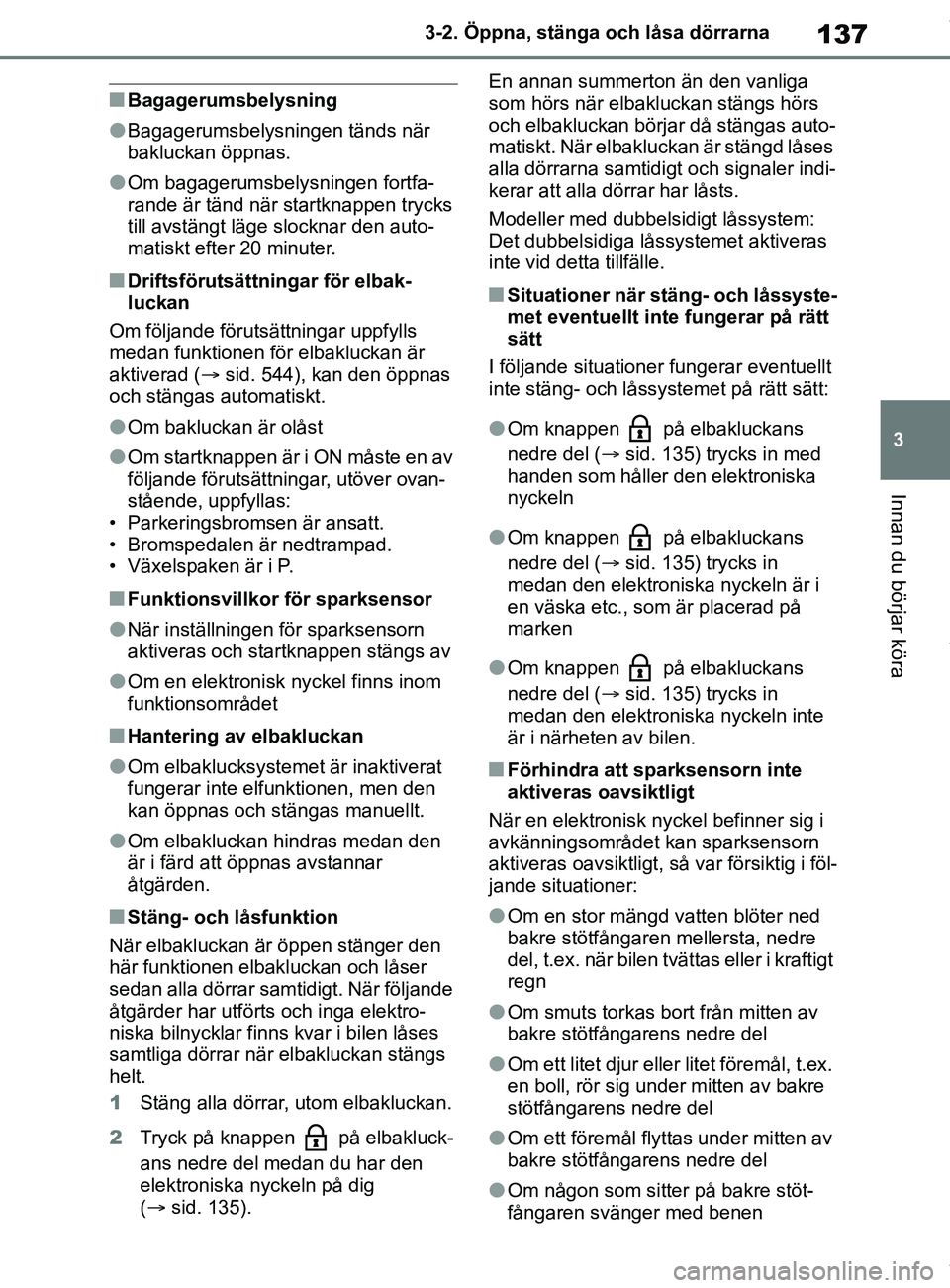

137
3
OM12L35SE 3-2. Öppna, stänga och låsa dörrarna
Innan du börjar köra
nBagagerumsbelysning
lBagagerumsbelysningen tänds när
bakluckan öppnas.
lOm bagagerumsbelysningen fortfa-
rande är tänd när startknappen trycks
till avstängt läge slocknar den auto-
matiskt efter 20 minuter.
nDriftsförutsättn
ingar för elbak-
luckan
Om följande förutsättningar uppfylls
medan funktionen för elbakluckan är
aktiverad ( sid. 544), kan den öppnas
och stängas automatiskt.
lOm bakluckan är olåst
lOm startknappen är i ON måste en av
följande förutsättningar, utöver ovan-
stående, uppfyllas:
• Parkeringsbromsen är ansatt.
• Bromspedalen är nedtrampad.
• Växelspaken är i P.
nFunktionsvillkor för sparksensor
lNär inställningen för sparksensorn
aktiveras och startknappen stängs av
lOm en elektronisk nyckel finns inom
funktionsområdet
nHantering av elbakluckan
lOm elbaklucksystemet är inaktiverat
fungerar inte elfunktionen, men den
kan öppnas och stängas manuellt.
lOm elbakluckan hindras medan den
är i färd att öppnas avstannar
åtgärden.
nStäng- och låsfunktion
När elbakluckan är öppen stänger den
här funktionen elbakluckan och låser
sedan alla dörrar samtidigt. När följande
åtgärder har utförts och inga elektro-
niska bilnycklar finns kvar i bilen låses
samtliga dörrar när elbakluckan stängs
helt.
1 Stäng alla dörrar, utom elbakluckan.
2 Tryck på knappen på elbakluck-
ans nedre del medan du har den
elektroniska nyckeln på dig
( sid. 135). En annan summerton än den vanliga
som hörs när elbakluckan stängs hörs
och elbakluckan börjar då stängas auto-
matiskt. När elbakluckan är stängd låses
alla dörrarna samtidigt och signaler indi-
kerar att alla dörrar har låsts.
Modeller med dubbelsidigt låssystem:
Det dubbelsidiga lå
ssystemet aktiveras
inte vid detta tillfälle.
nSituationer när stäng- och låssyste-
met eventuellt inte fungerar på rätt
sätt
I följande situationer fungerar eventuellt
inte stäng- och låssystemet på rätt sätt:
lOm knappen på elbakluckans
nedre del ( sid. 135) trycks in med
handen som håller den elektroniska
nyckeln
lOm knappen på elbakluckans
nedre del ( sid. 135) trycks in
medan den elektroniska nyckeln är i
en väska etc., som är placerad på
marken
lOm knappen på elbakluckans
nedre del ( sid. 135) trycks in
medan den elektroniska nyckeln inte
är i närheten av bilen.
nFörhindra att sparksensorn inte
aktiveras oavsiktligt
När en elektronisk nyckel befinner sig i
avkänningsområdet kan sparksensorn
aktiveras oavsiktligt, så var försiktig i föl-
jande situationer:
lOm en stor mängd vatten blöter ned
bakre stötfångaren mellersta, nedre
del, t.ex. när bilen tvättas eller i kraftigt
regn
lOm smuts torkas bort från mitten av
bakre stötfångarens nedre del
lOm ett litet djur eller litet föremål, t.ex.
en boll, rör sig under mitten av bakre
stötfångarens nedre del
lOm ett föremål flyttas under mitten av
bakre stötfångarens nedre del
lOm någon som sitter på bakre stöt-
fångaren svänger med benen
OM12P55SE.book Page 137 Thursday, November 12, 2020 5:14 PM

138
OM12L35SE3-2. Öppna, stänga och låsa dörrarna
lOm benen eller annan kroppsdel vid-
rör mitten av bakre stötfångarens
nedre del när de går förbi bilen
lOm bilen är parkerad nära en elektrisk
ljudkälla som påverkar känsligheten i
sparksensorn, t.ex. en betalningsauto-
mat, bensinstation, elektriskt upp-
värmd väg eller ett lysrör
lOm bilen befinner sig nära en
TV-mast, kraftstati
on, radiostation,
stor reklamskylt, flygplats eller annan
anläggning som genererar starka
radiovågor eller elektriskt brus
lOm bilen är parkerad på en plats där
föremål, som växter , är i rörelse nära
mitten av bakre stötfångarens nedre del
lOm bagage eller liknande placeras
nära mitten av bakre stötfångarens
nedre del
lOm bagage eller liknande sätts dit/tas
bort nära bakre stötfångaren.
lOm bilen bogseras
För att undvika oavsiktlig aktivering ska
du stänga av sparksensorns inställning.
nSituationer när sparksensorn even-
tuellt inte fungerar korrekt
I följande situationer aktiveras sparksen-
sorn inte på rätt sätt:
lOm en fot är kvar under mitten av
bakre stötfångarens nedre del
lOm mitten av bakre stötfångarens
nedre del får en hård spark av en fot,
eller vidrörs en stund
Om mitten av bakre stötfångarens
nedre del har vidrörts en stund ska du
vänta lite innan du försöker använda
sparksensorn igen.
lOm någon står alltför nära mitten av
bakre stötfångarens nedre del
lOm en extern källa för radiovågor stör
kommunikationen mellan den elektro-
niska nyckeln och bilen ( sid. 146)
lOm bilen är parkerad nära en elektrisk
ljudkälla som påverkar känsligheten i
sparksensorn, t.ex. en betalningsauto-
mat, bensinstation, elektriskt upp-
värmd väg eller ett lysrör
lOm bilen befinner sig nära en
TV-mast, kraftstation, radiostation,
stor reklamskylt, flygplats eller annan
anläggning som genererar starka
radiovågor eller elektriskt brus
lOm en stor mängd vatten blöter ned mit-
ten av bakre stötfångarens nedre del,
t.ex. när bilen tvättas eller i kraftigt regn
lOm lera, snö, is eller liknande har
fastnat på mitten av bakre stötfånga-
rens nedre del
lOm bilen har varit parkerad en tid
nära föremål som kan vara i rörelse
under bakre stötfångaren, t.ex. växter
lOm ett tillbehör mont eras nära mitten
av bakre stötfångarens nedre del
Om ett tillbehör har monterats ska du
stänga av sparksensor.
*
*
: Om ett originaltillbehör från Toyota har installerats kan sparksensorn eventu-
ellt fortfarande användas beroende på
tillbehöret. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för information.
nNär 12-voltsbatteriet kopplas in igen
Stäng bakluckan manuellt så att den ska
kunna manövreras korrekt.
nKlämskydd vid stängning
Sensorer är monterade på elbakluckans
vänstra och högra sidor. Om bakluckan
stängs automatiskt och sensorerna
trycks in om ett föremål kommer i kläm,
aktiveras klämskyddet.
Från det läget rör sig luckan automatiskt
en liten bit i motsa tt riktning, därefter
avstannar funktionen.
OM12P55SE.book Page 138 Thursday, November 12, 2020 5:14 PM

140
OM12L35SE3-2. Öppna, stänga och låsa dörrarna
lOm ett tungt föremål monteras på
bakluckan kommer elmanövreringen
av bakluckan eventuellt inte att fung-
era. Elbakluckan kan plötsligt slå
igen efter att den öppnats så att
någon kan fastna med händer,
armar, huvud eller hals och skada
sig. Om ett tillbehör ska monteras på
bakluckan bör du kontakta en aukto-
riserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning för information.
nKlämskydd vid stängning
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lFörsök aldrig avsiktligt aktivera
klämskyddet med någon del av
kroppen.
lKlämskyddet kan sättas ur funktion
om något fastnar i bakluckan strax
innan den stängs helt. Var försiktig
så att du inte fastnar med fingrar
eller något annat.
lKlämskyddet fungerar eventuellt
inte beroende på formen på före-
målet som fastnar. Var försiktig så
att du inte fastnar med fingrar eller
något annat.
nSparksensor
Observera följande säkerhetsanvis-
ningar när du använder elbakluckan.
Försummelse kan leda till svåra eller
livshotande skador.
lKontrollera att det inte finns några
hinder eller liknande i det omgi-
vande området som kan orsaka att
dina tillhörigheter kommer i kläm.
lNär du placerar foten nära mitten
av bakre stötfångarens nedre del
och tar bort den igen, var försiktig
och vidrör inte avgasrören förrän de
har svalnat. Du kan få brännskador
om du vidrör heta avgasrör.
VARNING
lAnvänd inte sparksensorn om
utrymmet under bakre stötfångaren
är begränsat.
OBSERVERA
nBakluckans manöveraxlar
Bakluckan är försedd med manö-
veraxel som håller den på plats.
Observera följande säkerhetsanvis-
ningar.
Annars kan manöveraxeln skadas
och orsaka en funktionsstörning.
lFäst inga främmande föremål, till
exempel dekaler, plastfilm eller tejp
på manöveraxeln.
lRör inte vid ma növeraxeln med
handskar eller andra tygföremål.
lFäst inga tunga tillbehör på bak-
luckan. Om ett tillbehör ska sättas
fast, kontrollera med en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning.
lPlacera inte händerna på någon
manöveraxel och tryck dem inte åt
sidan.
nUndvika skador på elbakluckan
lSe till att det inte har bildats is mel-
lan bakluckan och karossen som
kan förhindra att bakluckan rör sig
fritt. Om bakluckan öppnas eller
stängs medan den är belastad kan
det ge upphov till funktionsstörning.
OM12P55SE.book Page 140 Thursday, November 12, 2020 5:14 PM
