2020 Peugeot Boxer stop start

69
Jazda

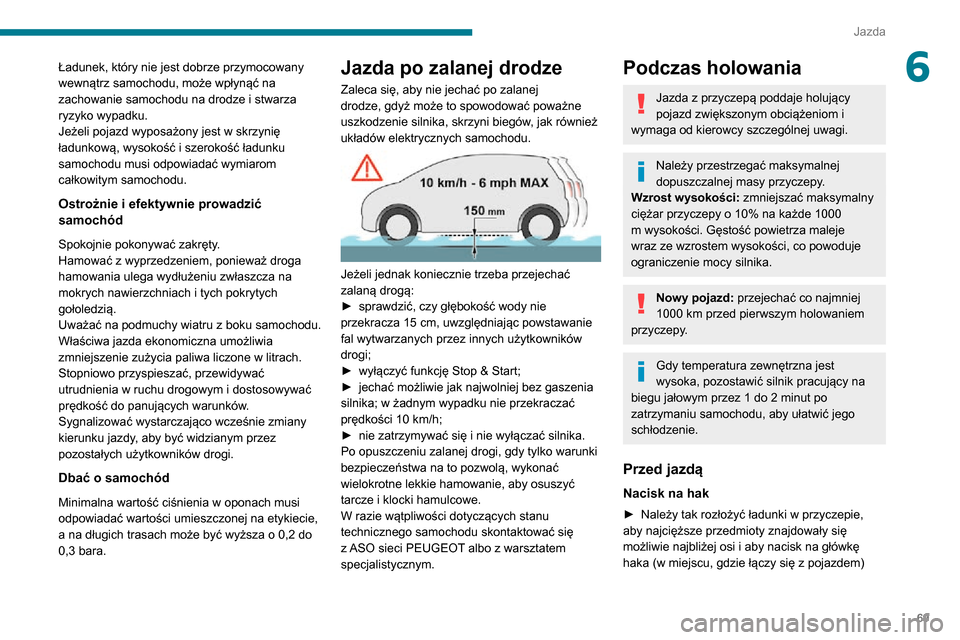

6Ładunek, który nie jest dobrze przymocowany
wewnątrz samochodu, może wpłynąć na
zachowanie samochodu na drodze i stwarza
ryzyko wypadku.
Jeżeli pojazd wyposażony jest w skrzynię
ładunkową, wysokość i szerokość ładunku
samochodu musi odpowiadać wymiarom
całkowitym samochodu.
Ostrożnie i efektywnie prowadzić
samochód
Spokojnie pokonywać zakręty.
Hamować z wyprzedzeniem, ponieważ droga
hamowania ulega wydłużeniu zwłaszcza na
mokrych nawierzchniach i tych pokrytych
gołoledzią.
Uważać na podmuchy wiatru z boku samochodu.
Właściwa jazda ekonomiczna umożliwia
zmniejszenie zużycia paliwa liczone w litrach.
Stopniowo przyspieszać, przewidywać
utrudnienia w ruchu drogowym i dostosowywać
prędkość do panujących warunków.
Sygnalizować wystarczająco wcześnie zmiany
kierunku jazdy, aby być widzianym przez
pozostałych użytkowników drogi.
Dbać o samochód
Minimalna wartość ciśnienia w oponach musi
odpowiadać wartości umieszczonej na etykiecie,
a na długich trasach może być wyższa o 0,2 do
0,3 bara.
Jazda po zalanej drodze
Zaleca się, aby nie jechać po zalanej
drodze, gdyż może to spowodować poważne
uszkodzenie silnika, skrzyni biegów, jak również
układów elektrycznych samochodu.


Jeżeli jednak koniecznie trzeba przejechać
zalaną drogą:
► sprawdzić, czy głębokość wody nie przekracza 15 cm, uwzględniając powstawanie fal wytwarzanych przez innych użytkowników
drogi;
► wyłączyć funkcję Stop & Start;► jechać możliwie jak najwolniej bez gaszenia silnika; w żadnym wypadku nie przekraczać prędkości 10 km/h;► nie zatrzymywać się i nie wyłączać silnika.Po opuszczeniu zalanej drogi, gdy tylko warunki
bezpieczeństwa na to pozwolą, wykonać
wielokrotne lekkie hamowanie, aby osuszyć
tarcze i klocki hamulcowe.
W razie wątpliwości dotyczących stanu
technicznego samochodu skontaktować się
z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
Podczas holowania
Jazda z przyczepą poddaje holujący
pojazd zwiększonym obciążeniom i
wymaga od kierowcy szczególnej uwagi.
Należy przestrzegać maksymalnej
dopuszczalnej masy przyczepy.
Wzrost wysokości: zmniejszać maksymalny
ciężar przyczepy o 10% na każde 1000
m wysokości. Gęstość powietrza maleje
wraz ze wzrostem wysokości, co powoduje
ograniczenie mocy silnika.
Nowy pojazd: przejechać co najmniej
1000 km przed pierwszym holowaniem
przyczepy.
Gdy temperatura zewnętrzna jest
wysoka, pozostawić silnik pracujący na
biegu jałowym przez 1 do 2 minut po
zatrzymaniu samochodu, aby ułatwić jego
schłodzenie.
Przed jazdą
Nacisk na hak
► Należy tak rozłożyć ładunki w przyczepie, aby najcięższe przedmioty znajdowały się
możliwie najbliżej osi i aby nacisk na główkę
haka (w miejscu, gdzie łączy się z pojazdem)

73
Jazda

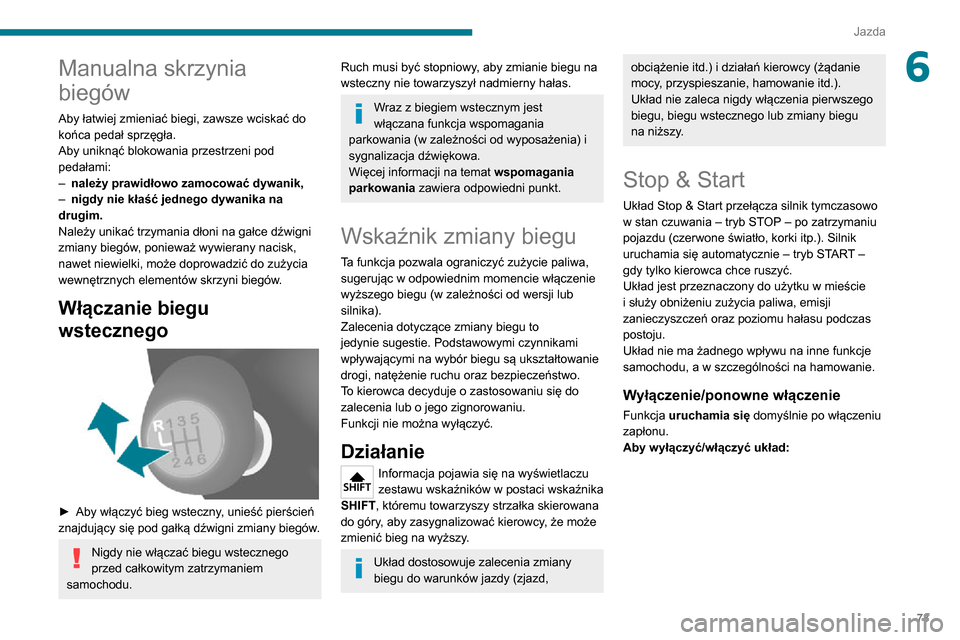

6Manualna skrzynia
biegów
Aby łatwiej zmieniać biegi, zawsze wciskać do
końca pedał sprzęgła.
Aby uniknąć blokowania przestrzeni pod
pedałami:
– należy prawidłowo zamocować dywanik,– nigdy nie kłaść jednego dywanika na
drugim.
Należy unikać trzymania dłoni na gałce dźwigni
zmiany biegów, ponieważ wywierany nacisk,
nawet niewielki, może doprowadzić do zużycia
wewnętrznych elementów skrzyni biegów.
Włączanie biegu
wstecznego


► Aby włączyć bieg wsteczny , unieść pierścień znajdujący się pod gałką dźwigni zmiany biegów.
Nigdy nie włączać biegu wstecznego
przed całkowitym zatrzymaniem
samochodu.
Ruch musi być stopniowy, aby zmianie biegu na
wsteczny nie towarzyszył nadmierny hałas.
Wraz z biegiem wstecznym jest
włączana funkcja wspomagania
parkowania (w zależności od wyposażenia) i
sygnalizacja dźwiękowa.
Więcej informacji na temat wspomagania
parkowania zawiera odpowiedni punkt.
Wskaźnik zmiany biegu
Ta funkcja pozwala ograniczyć zużycie paliwa,
sugerując w odpowiednim momencie włączenie
wyższego biegu (w zależności od wersji lub
silnika).
Zalecenia dotyczące zmiany biegu to
jedynie sugestie. Podstawowymi czynnikami
wpływającymi na wybór biegu są ukształtowanie
drogi, natężenie ruchu oraz bezpieczeństwo.
To kierowca decyduje o zastosowaniu się do
zalecenia lub o jego zignorowaniu.
Funkcji nie można wyłączyć.
Działanie
Informacja pojawia się na wyświetlaczu
zestawu wskaźników w postaci wskaźnika
SHIFT, któremu towarzyszy strzałka skierowana
do góry, aby zasygnalizować kierowcy, że może
zmienić bieg na wyższy.
Układ dostosowuje zalecenia zmiany
biegu do warunków jazdy (zjazd,
obciążenie itd.) i działań kierowcy (żądanie
mocy, przyspieszanie, hamowanie itd.).
Układ nie zaleca nigdy włączenia pierwszego
biegu, biegu wstecznego lub zmiany biegu
na niższy.
Stop & Start
Układ Stop & Start przełącza silnik tymczasowo
w stan czuwania – tryb STOP – po zatrzymaniu
pojazdu (czerwone światło, korki itp.). Silnik
uruchamia się automatycznie – tryb START –
gdy tylko kierowca chce ruszyć.
Układ jest przeznaczony do użytku w mieście
i służy obniżeniu zużycia paliwa, emisji
zanieczyszczeń oraz poziomu hałasu podczas
postoju.
Układ nie ma żadnego wpływu na inne funkcje
samochodu, a w szczególności na hamowanie.
Wyłączenie/ponowne włączenie
Funkcja uruchamia się domyślnie po włączeniu
zapłonu.
Aby wyłączyć/włączyć układ:

74
Jazda

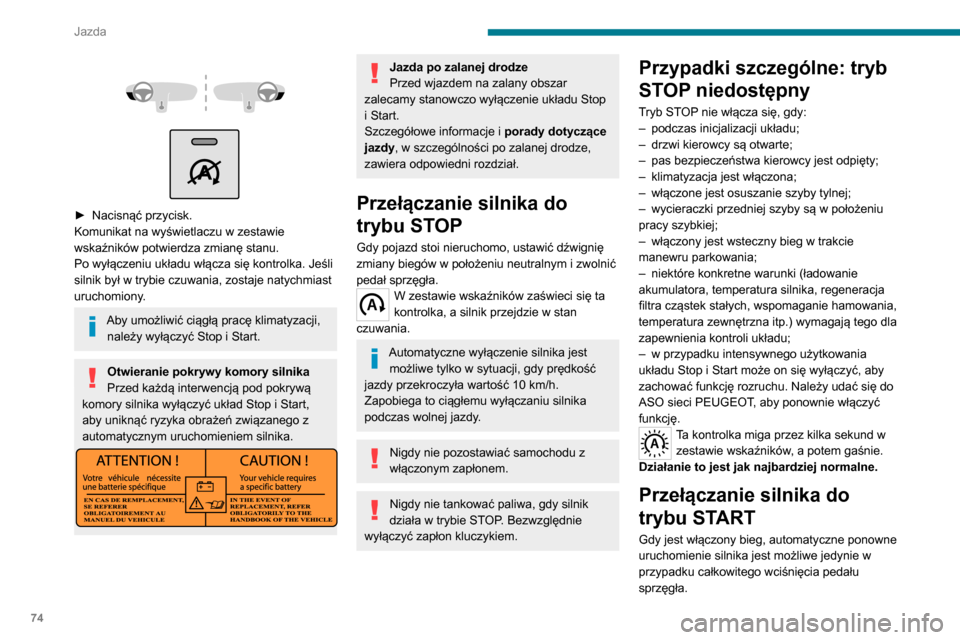

► Nacisnąć przycisk.Komunikat na wyświetlaczu w zestawie
wskaźników potwierdza zmianę stanu.
Po wyłączeniu układu włącza się kontrolka. Jeśli
silnik był w trybie czuwania, zostaje natychmiast
uruchomiony.
Aby umożliwić ciągłą pracę klimatyzacji, należy wyłączyć Stop i Start.
Otwieranie pokrywy komory silnika
Przed każdą interwencją pod pokrywą
komory silnika wyłączyć układ Stop i Start,
aby uniknąć ryzyka obrażeń związanego z
automatycznym uruchomieniem silnika.
Jazda po zalanej drodze
Przed wjazdem na zalany obszar
zalecamy stanowczo wyłączenie układu Stop
i Start.
Szczegółowe informacje i porady dotyczące
jazdy, w szczególności po zalanej drodze,
zawiera odpowiedni rozdział.
Przełączanie silnika do
trybu STOP
Gdy pojazd stoi nieruchomo, ustawić dźwignię
zmiany biegów w położeniu neutralnym i zwolnić
pedał sprzęgła.
W zestawie wskaźników zaświeci się ta
kontrolka, a silnik przejdzie w stan
czuwania.
Automatyczne wyłączenie silnika jest możliwe tylko w sytuacji, gdy prędkość
jazdy przekroczyła wartość 10 km/h. Zapobiega to ciągłemu wyłączaniu silnika
podczas wolnej jazdy.
Nigdy nie pozostawiać samochodu z
włączonym zapłonem.
Nigdy nie tankować paliwa, gdy silnik
działa w trybie STOP. Bezwzględnie
wyłączyć zapłon kluczykiem.
Przypadki szczególne: tryb
STOP niedostępny
Tryb STOP nie włącza się, gdy:– podczas inicjalizacji układu;– drzwi kierowcy są otwarte;– pas bezpieczeństwa kierowcy jest odpięty;– klimatyzacja jest włączona;– włączone jest osuszanie szyby tylnej;– wycieraczki przedniej szyby są w położeniu pracy szybkiej;– włączony jest wsteczny bieg w trakcie manewru parkowania;– niektóre konkretne warunki (ładowanie akumulatora, temperatura silnika, regeneracja
filtra cząstek stałych, wspomaganie hamowania,
temperatura zewnętrzna itp.) wymagają tego dla
zapewnienia kontroli układu;
– w przypadku intensywnego użytkowania układu Stop i Start może on się wyłączyć, aby
zachować funkcję rozruchu. Należy udać się do
ASO sieci PEUGEOT, aby ponownie włączyć
funkcję.
Ta kontrolka miga przez kilka sekund w zestawie wskaźników, a potem gaśnie.
Działanie to jest jak najbardziej normalne.
Przełączanie silnika do
trybu START
Gdy jest włączony bieg, automatyczne ponowne
uruchomienie silnika jest możliwe jedynie w
przypadku całkowitego wciśnięcia pedału
sprzęgła.
Ta kontrolka gaśnie, a silnik się uruchamia.
Jeśli po automatycznym uruchomieniu silnika
w trybie START kierowca nie wykona żadnych
działań w ciągu 3 minut, silnik zostanie definitywnie wyłączony. W takiej sytuacji silnik
będzie można uruchomić ponownie tylko za
pomocą kluczyka.
Przypadki szczególne:
automatyczne włączenie
trybu START
Tryb START może włączyć się automatycznie,
gdy:
– pojazd zaczyna staczać się na pochyłości;– wycieraczki przedniej szyby są w położeniu pracy szybkiej;– klimatyzacja jest włączona;– silnik jest wyłączony od około 3 minut z włączoną funkcją Stop i Start;– występują określone warunki (ładowanie akumulatora, temperatura silnika, wspomaganie
hamowania, regulacja klimatyzacji itd.), które
wymagają, aby silnik pracował.
W tym przypadku na wyświetlaczu pojawia się komunikat, któremu
towarzyszy ta kontrolka migająca przez kilka
sekund, która potem gaśnie.
Działanie to jest jak najbardziej normalne.
W samochodzie z manualną skrzynią
biegów w trybie STOP, w przypadku

75
Jazda

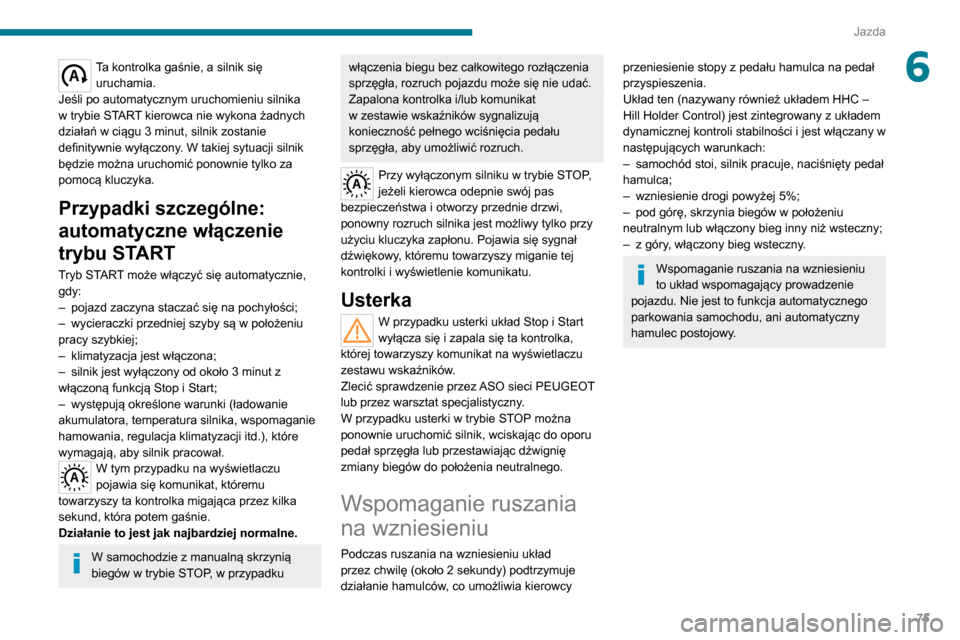

6Ta kontrolka gaśnie, a silnik się uruchamia.
Jeśli po automatycznym uruchomieniu silnika
w trybie START kierowca nie wykona żadnych
działań w ciągu 3 minut, silnik zostanie definitywnie wyłączony. W takiej sytuacji silnik
będzie można uruchomić ponownie tylko za
pomocą kluczyka.
Przypadki szczególne:
automatyczne włączenie
trybu START
Tryb START może włączyć się automatycznie,
gdy:
– pojazd zaczyna staczać się na pochyłości;– wycieraczki przedniej szyby są w położeniu pracy szybkiej;– klimatyzacja jest włączona;– silnik jest wyłączony od około 3 minut z włączoną funkcją Stop i Start;– występują określone warunki (ładowanie akumulatora, temperatura silnika, wspomaganie
hamowania, regulacja klimatyzacji itd.), które
wymagają, aby silnik pracował.
W tym przypadku na wyświetlaczu
pojawia się komunikat, któremu
towarzyszy ta kontrolka migająca przez kilka
sekund, która potem gaśnie.
Działanie to jest jak najbardziej normalne.
W samochodzie z manualną skrzynią
biegów w trybie STOP, w przypadku
włączenia biegu bez całkowitego rozłączenia
sprzęgła, rozruch pojazdu może się nie udać.
Zapalona kontrolka i/lub komunikat
w zestawie wskaźników sygnalizują
konieczność pełnego wciśnięcia pedału
sprzęgła, aby umożliwić rozruch.
Przy wyłączonym silniku w trybie STOP,
jeżeli kierowca odepnie swój pas
bezpieczeństwa i otworzy przednie drzwi,
ponowny rozruch silnika jest możliwy tylko przy
użyciu kluczyka zapłonu. Pojawia się sygnał
dźwiękowy, któremu towarzyszy miganie tej
kontrolki i wyświetlenie komunikatu.
Usterka
W przypadku usterki układ Stop i Start
wyłącza się i zapala się ta kontrolka,
której towarzyszy komunikat na wyświetlaczu
zestawu wskaźników.
Zlecić sprawdzenie przez ASO sieci PEUGEOT
lub przez warsztat specjalistyczny.
W przypadku usterki w trybie STOP można
ponownie uruchomić silnik, wciskając do oporu
pedał sprzęgła lub przestawiając dźwignię
zmiany biegów do położenia neutralnego.
Wspomaganie ruszania
na wzniesieniu
Podczas ruszania na wzniesieniu układ
przez chwilę (około 2 sekundy) podtrzymuje
działanie hamulców, co umożliwia kierowcy
przeniesienie stopy z pedału hamulca na pedał
przyspieszenia.
Układ ten (nazywany również układem HHC –
Hill Holder Control) jest zintegrowany z układem
dynamicznej kontroli stabilności i jest włączany w
następujących warunkach:
– samochód stoi, silnik pracuje, naciśnięty pedał hamulca;– wzniesienie drogi powyżej 5%;– pod górę, skrzynia biegów w położeniu neutralnym lub włączony bieg inny niż wsteczny;– z góry, włączony bieg wsteczny.
Wspomaganie ruszania na wzniesieniu
to układ wspomagający prowadzenie
pojazdu. Nie jest to funkcja automatycznego
parkowania samochodu, ani automatyczny
hamulec postojowy.

87
Jazda

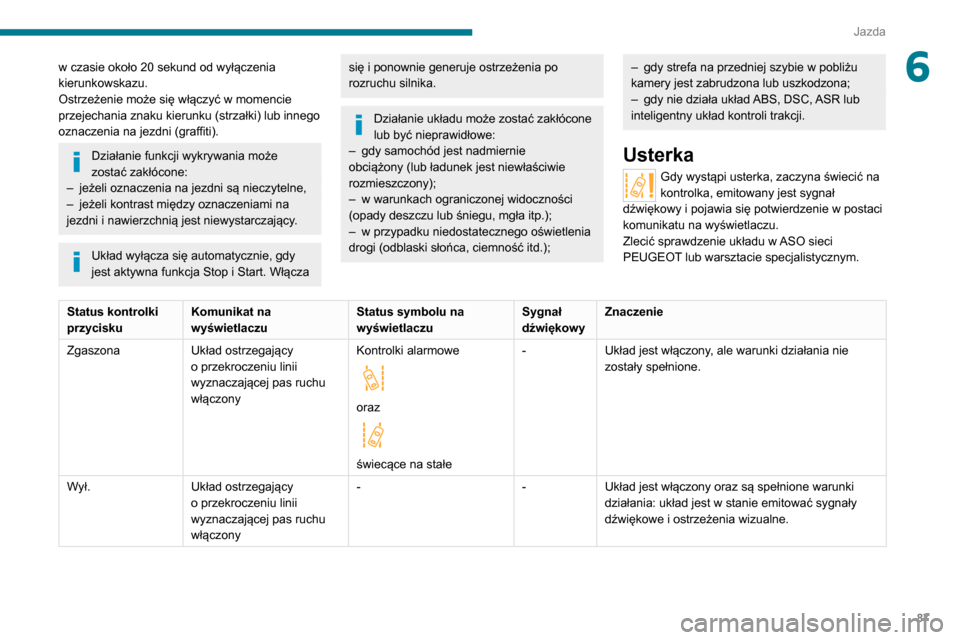

6w czasie około 20 sekund od wyłączenia
kierunkowskazu.
Ostrzeżenie może się włączyć w momencie
przejechania znaku kierunku (strzałki) lub innego
oznaczenia na jezdni (graffiti).
Działanie funkcji wykrywania może
zostać zakłócone:
– jeżeli oznaczenia na jezdni są nieczytelne,– jeżeli kontrast między oznaczeniami na jezdni i nawierzchnią jest niewystarczający.
Układ wyłącza się automatycznie, gdy
jest aktywna funkcja Stop i Start. Włącza
się i ponownie generuje ostrzeżenia po
rozruchu silnika.
Działanie układu może zostać zakłócone
lub być nieprawidłowe:
– gdy samochód jest nadmiernie obciążony (lub ładunek jest niewłaściwie
rozmieszczony);
– w warunkach ograniczonej widoczności (opady deszczu lub śniegu, mgła itp.);– w przypadku niedostatecznego oświetlenia drogi (odblaski słońca, ciemność itd.);
– gdy strefa na przedniej szybie w pobliżu kamery jest zabrudzona lub uszkodzona;– gdy nie działa układ ABS, DSC, ASR lub inteligentny układ kontroli trakcji.
Usterka
Gdy wystąpi usterka, zaczyna świecić na
kontrolka, emitowany jest sygnał
dźwiękowy i pojawia się potwierdzenie w postaci
komunikatu na wyświetlaczu.
Zlecić sprawdzenie układu w ASO sieci
PEUGEOT lub warsztacie specjalistycznym.
Status kontrolki
przycisku Komunikat na
wyświetlaczu Status symbolu na
wyświetlaczuSygnał
dźwiękowyZnaczenie
Zgaszona Układ ostrzegający
o przekroczeniu linii
wyznaczającej pas ruchu
włączony Kontrolki alarmowe


oraz

świecące na stałe-
Układ jest włączony, ale warunki działania nie
zostały spełnione.
Wył. Układ ostrzegający
o przekroczeniu linii
wyznaczającej pas ruchu
włączony -
-Układ jest włączony oraz są spełnione warunki
działania: układ jest w stanie emitować sygnały
dźwiękowe i ostrzeżenia wizualne.

96
Informacje praktyczne
W innych wersjach drugi przycisk zastąpiono bezpiecznikiem –
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Zgodne paliwa
Oleje napędowe zgodne z normą PN-EN 590,
PN-EN 16734 i PN-EN 16709, zawierające
odpowiednio do 7%, 10%, 20% lub 30% estrów
metylowych kwasów tłuszczowych. W przypadku
korzystania z paliwa B20 lub B30, nawet
sporadycznie, jest konieczne przestrzeganie
specjalnych procedur serwisowych dotyczących
pojazdów użytkowanych w trudnych warunkach.

Olej napędowy parafinowy zgodny z normą
PN-EN 15940.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego itd.) jest surowo zabronione
(niebezpieczeństwo uszkodzenia silnika i
układu paliwowego).
Dozwolone jest stosowanie wyłącznie
dodatków do oleju napędowego
zgodnych z normą B715000.

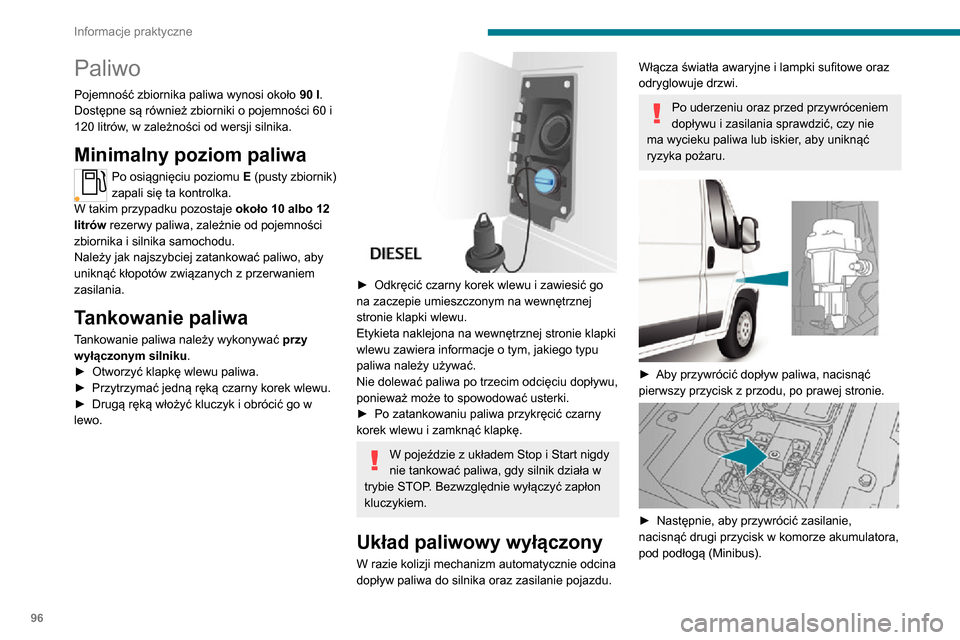

Paliwo
Pojemność zbiornika paliwa wynosi około 90 l.
Dostępne są również zbiorniki o pojemności 60 i
120 litrów, w zależności od wersji silnika.
Minimalny poziom paliwa
Po osiągnięciu poziomu E (pusty zbiornik)
zapali się ta kontrolka.
W takim przypadku pozostaje około 10 albo 12
litrów rezerwy paliwa, zależnie od pojemności
zbiornika i silnika samochodu.
Należy jak najszybciej zatankować paliwo, aby
uniknąć kłopotów związanych z przerwaniem
zasilania.
Tankowanie paliwa
Tankowanie paliwa należy wykonywać przy
wyłączonym silniku .
► Otworzyć klapkę wlewu paliwa.► Przytrzymać jedną ręką czarny korek wlewu.► Drugą ręką włożyć kluczyk i obrócić go w lewo.

► Odkręcić czarny korek wlewu i zawiesić go na zaczepie umieszczonym na wewnętrznej
stronie klapki wlewu.
Etykieta naklejona na wewnętrznej stronie klapki
wlewu zawiera informacje o tym, jakiego typu
paliwa należy używać.
Nie dolewać paliwa po trzecim odcięciu dopływu,
ponieważ może to spowodować usterki.
► Po zatankowaniu paliwa przykręcić czarny korek wlewu i zamknąć klapkę.
W pojeździe z układem Stop i Start nigdy
nie tankować paliwa, gdy silnik działa w
trybie STOP. Bezwzględnie wyłączyć zapłon
kluczykiem.
Układ paliwowy wyłączony
W razie kolizji mechanizm automatycznie odcina
dopływ paliwa do silnika oraz zasilanie pojazdu.
Włącza światła awaryjne i lampki sufitowe oraz
odryglowuje drzwi.
Po uderzeniu oraz przed przywróceniem
dopływu i zasilania sprawdzić, czy nie
ma wycieku paliwa lub iskier, aby uniknąć
ryzyka pożaru.


► Aby przywrócić dopływ paliwa, nacisnąć pierwszy przycisk z przodu, po prawej stronie.

► Następnie, aby przywrócić zasilanie, nacisnąć drugi przycisk w komorze akumulatora,
pod podłogą (Minibus).

100
Informacje praktyczne

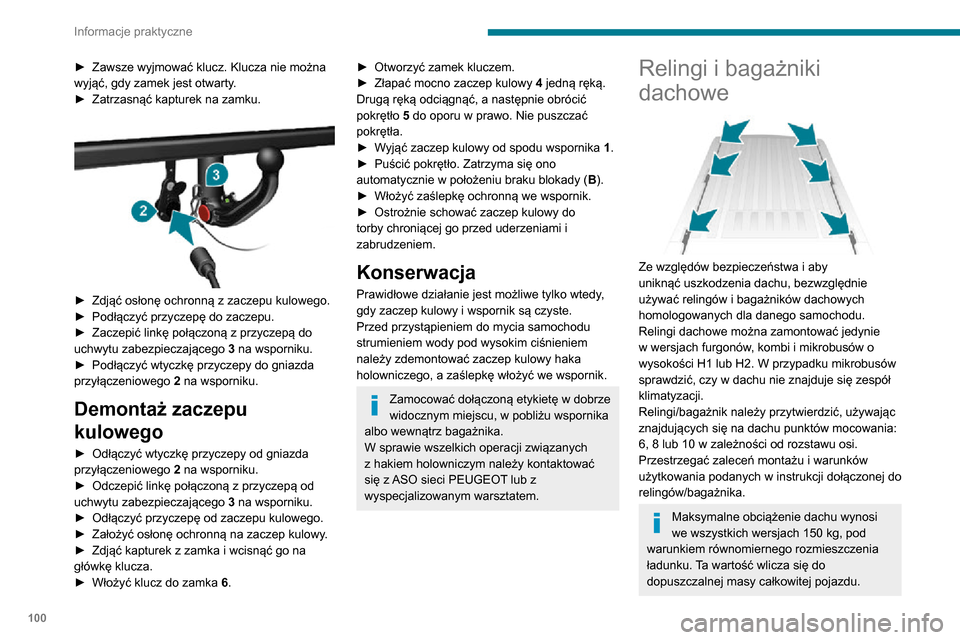

W wersjach o wysokości H3 nie można zamontować relingów ani bagażnika
dachowego.
Ściśle przestrzegać przepisów dotyczących
maksymalnej objętości przewożonego
ładunku.
Więcej informacji dotyczących danych
technicznych pojazdu, w szczególności
wymiarów, znajduje się w odpowiednim
rozdziale.
Pokrywa komory silnika
Otwieranie
Przed przystąpieniem do wykonywania
jakiejkolwiek czynności pod pokrywą
komory silnika wyłączyć układ Stop i Start,
aby uniknąć ryzyka zranienia związanego z
automatycznym włączeniem trybu START.
Wewnątrz
Tę czynność można wykonać tylko wtedy,
gdy samochód nie jedzie, a drzwi kierowcy są
otwarte.


y=DZV]HZ\MPRZ\
D

101
Informacje praktyczne
7W wersjach o wysokości H3 nie można
zamontować relingów ani bagażnika
dachowego.
Ściśle przestrzegać przepisów dotyczących
maksymalnej objętości przewożonego
ładunku.
Więcej informacji dotyczących danych
technicznych pojazdu, w szczególności
wymiarów, znajduje się w odpowiednim
rozdziale.

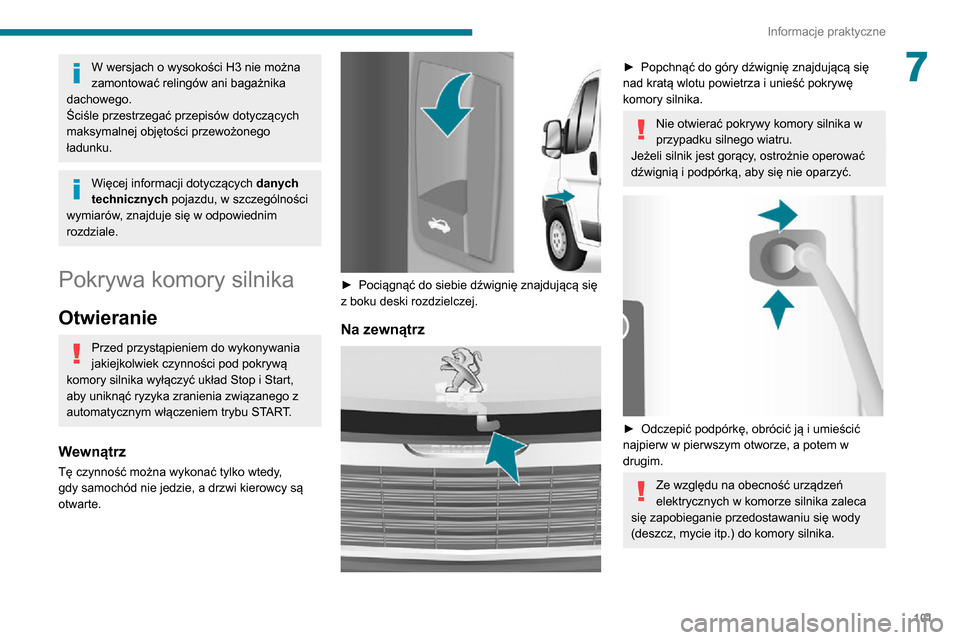

Pokrywa komory silnika
Otwieranie
Przed przystąpieniem do wykonywania
jakiejkolwiek czynności pod pokrywą
komory silnika wyłączyć układ Stop i Start,
aby uniknąć ryzyka zranienia związanego z
automatycznym włączeniem trybu START.
Wewnątrz
Tę czynność można wykonać tylko wtedy,
gdy samochód nie jedzie, a drzwi kierowcy są
otwarte.


► Pociągnąć do siebie dźwignię znajdującą się z boku deski rozdzielczej.
Na zewnątrz

► Popchnąć do góry dźwignię znajdującą się nad kratą wlotu powietrza i unieść pokrywę
komory silnika.
Nie otwierać pokrywy komory silnika w
przypadku silnego wiatru.
Jeżeli silnik jest gorący, ostrożnie operować
dźwignią i podpórką, aby się nie oparzyć.


► Odczepić podpórkę, obrócić ją i umieścić najpierw w pierwszym otworze, a potem w
drugim.
Ze względu na obecność urządzeń
elektrycznych w komorze silnika zaleca
się zapobieganie przedostawaniu się wody
(deszcz, mycie itp.) do komory silnika.
