2020 Peugeot Boxer audio

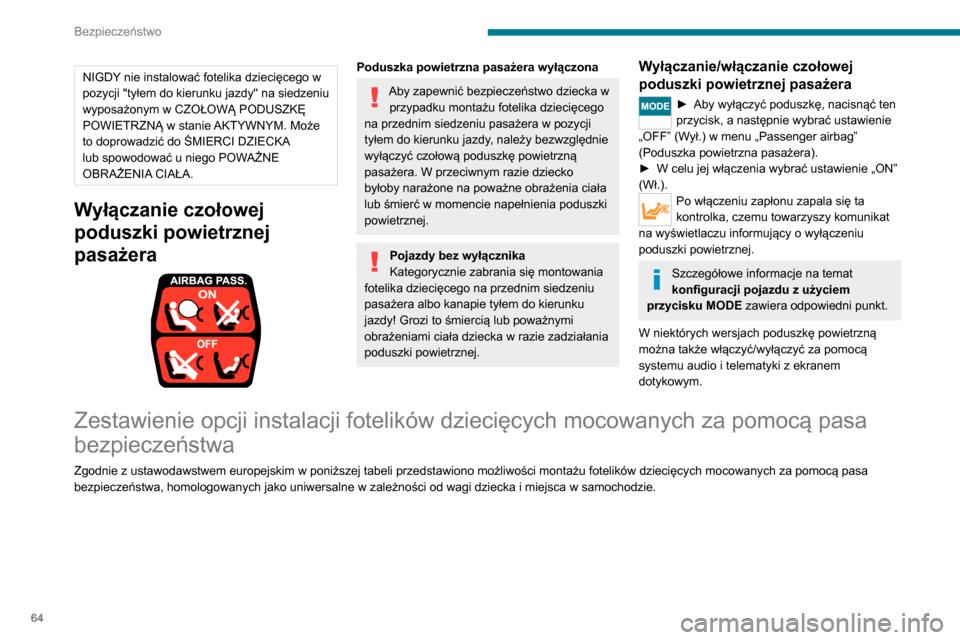

64
Bezpieczeństwo
NIGDY nie instalować fotelika dziecięcego w
pozycji "tyłem do kierunku jazdy" na siedzeniu
wyposażonym w CZOŁOWĄ PODUSZKĘ
POWIETRZNĄ w stanie AKTYWNYM. Może
to doprowadzić do ŚMIERCI DZIECKA
lub spowodować u niego POWAŻNE
OBRAŻENIA CIAŁA.
Wyłączanie czołowej
poduszki powietrznej
pasażera


Poduszka powietrzna pasażera wyłączona
Aby zapewnić bezpieczeństwo dziecka w przypadku montażu fotelika dziecięcego
na przednim siedzeniu pasażera w pozycji
tyłem do kierunku jazdy, należy bezwzględnie
wyłączyć czołową poduszkę powietrzną
pasażera. W przeciwnym razie dziecko
byłoby narażone na poważne obrażenia ciała
lub śmierć w momencie napełnienia poduszki
powietrznej.
Pojazdy bez wyłącznika
Kategorycznie zabrania się montowania
fotelika dziecięcego na przednim siedzeniu
pasażera albo kanapie tyłem do kierunku
jazdy! Grozi to śmiercią lub poważnymi
obrażeniami ciała dziecka w razie zadziałania
poduszki powietrznej.
Wyłączanie/włączanie czołowej
poduszki powietrznej pasażera
► Aby wyłączyć poduszkę, nacisnąć ten przycisk, a następnie wybrać ustawienie
„OFF” (Wył.) w menu „Passenger airbag”
(Poduszka powietrzna pasażera).
► W celu jej włączenia wybrać ustawienie „ON” (Wł.).Po włączeniu zapłonu zapala się ta
kontrolka, czemu towarzyszy komunikat
na wyświetlaczu informujący o wyłączeniu
poduszki powietrznej.
Szczegółowe informacje na temat
konfiguracji pojazdu z użyciem
przycisku MODE zawiera odpowiedni punkt.
W niektórych wersjach poduszkę powietrzną
można także włączyć/wyłączyć za pomocą
systemu audio i telematyki z ekranem
dotykowym.
Zestawienie opcji instalacji fotelików dziecięcych mocowanych za pomocą pasa
bezpieczeństwa
Zgodnie z ustawodawstwem europejskim w poniższej tabeli przedstawiono możliwości montażu fotelików dziecięcych mocowanych za pomocą pasa
bezpieczeństwa, homologowanych jako uniwersalne w zależności od wagi dziecka i miejsca w samochodzie.
Mocowania „ISOFIX”

Jeśli pojazd jest wyposażony w zaczepy ISOFIX,
są one oznaczone etykietami.
System mocowań obejmuje trzy zaczepy dla
każdego siedzenia:

94
Jazda

Przesyła obraz na ekran znajdujący się w
kabinie.
Można ją włączyć/wyłączyć za pomocą menu
ustawień systemu audio i telematyki z ekranem
dotykowym.
Ten układ wspomaga kierowcę. Kamera cofania
może współpracować z funkcją wspomagania
parkowania tyłem.
Włączanie
Kamera włącza się automatycznie w momencie
włączenia biegu wstecznego i pozostaje
włączona do prędkości około 15km/h. Wyłącza
się przy prędkości powyżej 18 km/h.
Kamera włącza się także podczas postoju
pojazdu, gdy drzwi tylne są otwarte.
Wyłączanie
W momencie wyłączenia biegu wstecznego
ostatni obraz wyświetlany jest przez około 5
sekund, a następnie kamera wyłącza się.
Ostatni obraz pozostaje także wyświetlany w ten
sam sposób, podczas postoju pojazdu, z chwilą
zamknięcia drzwi z tyłu.
W optymalnych warunkach (położenie na
drodze, poziom załadowania)
maksymalna strefa zasięgu kamery wynosi
około 3 m długości i 5,5 m szerokości.
Strefa widoczności może zmieniać się w
zależności od warunków atmosferycznych
(oświetlenie, deszcz, śnieg, mgła itp.),
przewożonego ładunku oraz położenia
samochodu na drodze.
Do czyszczenia kamery i ekranu nie należy
używać detergentów lub narzędzi, które mogą
porysować powierzchnię.
Stosować miękką tkaninę lub pędzelek.

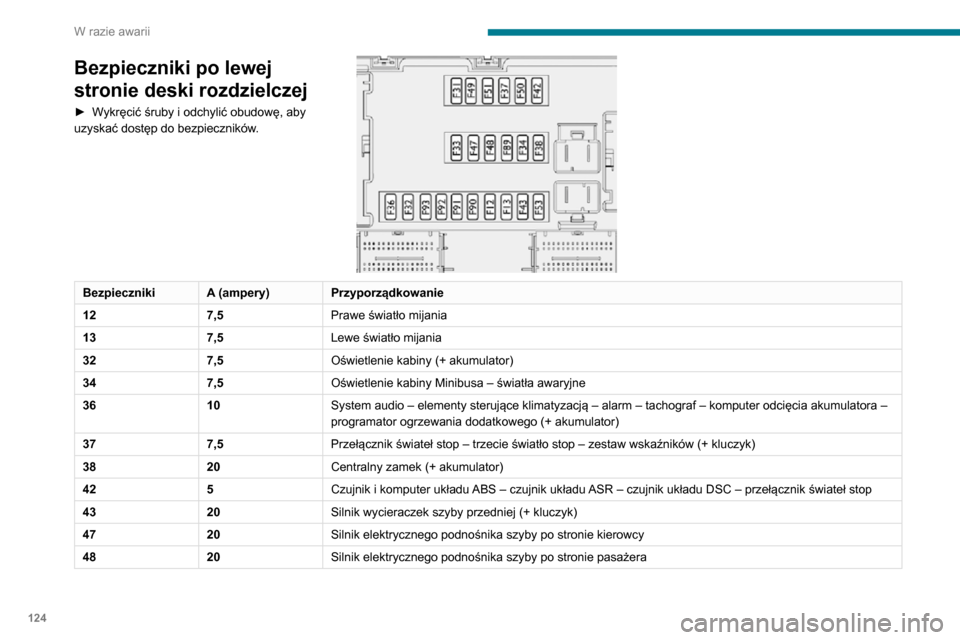

124
W razie awarii
Bezpieczniki w prawym
słupku
► Odczepić pokrywę.Po zakończeniu wymiany bardzo dokładnie
zamknąć pokrywę.

Bezpieczniki po lewej
stronie deski rozdzielczej
► Wykręcić śruby i odchylić obudowę, aby uzyskać dostęp do bezpieczników.

Bezpieczniki A (ampery)Przyporządkowanie
12 7,5Prawe światło mijania
13 7,5Lewe światło mijania
32 7,5Oświetlenie kabiny (+ akumulator)
34 7,5Oświetlenie kabiny Minibusa – światła awaryjne
36 10System audio – elementy sterujące klimatyzacją – alarm – tachograf – komputer odcięcia akumulatora –
programator ogrzewania dodatkowego (+ akumulator)
37 7,5Przełącznik świateł stop – trzecie światło stop – zestaw wskaźników (+ kluczyk)
38 20Centralny zamek (+ akumulator)
42 5Czujnik i komputer układu ABS – czujnik układu ASR – czujnik układu DSC – przełącznik świateł stop
43 20Silnik wycieraczek szyby przedniej (+ kluczyk)
47 20Silnik elektrycznego podnośnika szyby po stronie kierowcy
48 20Silnik elektrycznego podnośnika szyby po stronie pasażera

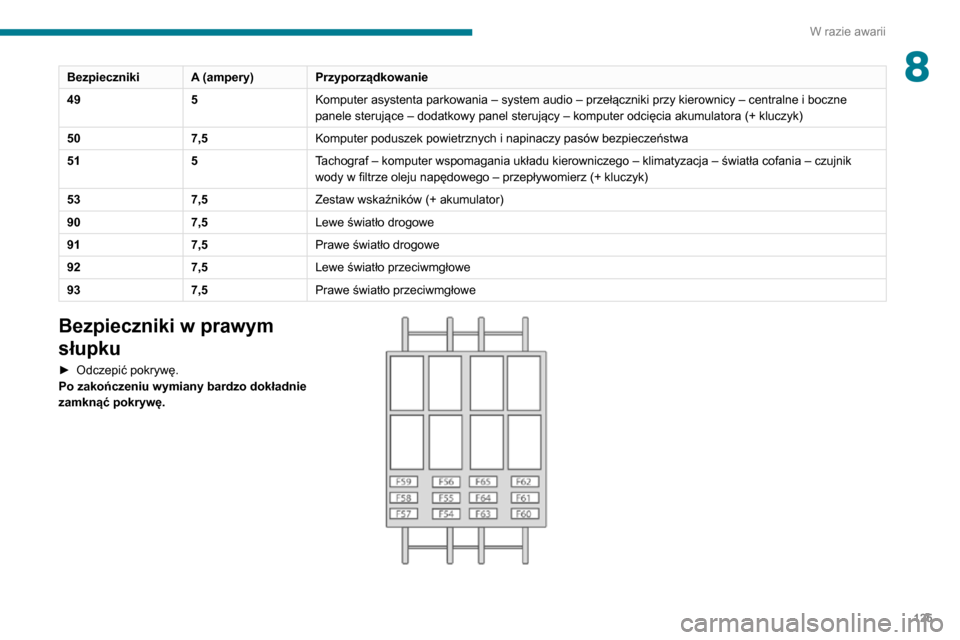

125
W razie awarii
8BezpiecznikiA (ampery)Przyporządkowanie
49 5Komputer asystenta parkowania – system audio – przełączniki przy kierownicy – centralne i boczne
panele sterujące – dodatkowy panel sterujący – komputer odcięcia akumulatora (+ kluczyk)
50 7,5Komputer poduszek powietrznych i napinaczy pasów bezpieczeństwa
51 5Tachograf – komputer wspomagania układu kierowniczego – klimatyzacja – światła cofania – czujnik
wody w filtrze oleju napędowego – przepływomierz (+ kluczyk)
53 7,5Zestaw wskaźników (+ akumulator)
90 7,5Lewe światło drogowe
91 7,5Prawe światło drogowe
92 7,5Lewe światło przeciwmgłowe
93 7,5Prawe światło przeciwmgłowe
Bezpieczniki w prawym
słupku
► Odczepić pokrywę.Po zakończeniu wymiany bardzo dokładnie
zamknąć pokrywę.

129
W razie awarii
8inicjalizację układów elektronicznych. Jeżeli
po wykonaniu tych czynności nadal występują
drobne problemy, należy skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
W przypadku postoju samochodu
dłuższego niż jeden miesiąc zaleca się
odłączać klemę od bieguna ujemnego (-)
akumulatora.
Opis procesu ładowania akumulatora ma
wyłącznie charakter poglądowy.
Po okresie dłuższego odłączenia akumulatora
konieczne może być ponowne ustawienie
następujących funkcji:
– parametry wyświetlacza (data, godzina, język, trasy i jednostki temperatury),– stacje systemu audio,– centralny zamek.Niektóre ustawienia zostaną utracone i należy
je wprowadzić ponownie – w tym celu należy
skontaktować się z ASO marki PEUGEOT.
Jeśli pojazd jest wyposażony w tachograf
lub system alarmowy, zaleca się odłączenie
klemy od bieguna ujemnego (-) akumulatora
(znajdującego się pod podłogą po lewej stronie
w kabinie), gdy pojazd nie będzie używany przez
okres dłuższy niż 5 dni.
Rozruch za pomocą innego
akumulatora
Nigdy nie wykonywać rozruchu poprzez
podłączenie prostownika.
Nie używać urządzenia rozruchowego o
napięciu 24 V lub wyższym.Przed podłączeniem akumulatora
zewnętrznego sprawdzić, czy jego napięcie
znamionowe wynosi 12 V, a pojemność znamionowa odpowiada pojemności
rozładowanego akumulatora.
Samochody nie mogą się stykać.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (radio, wycieraczki, światła itd.).
Zadbać o to, aby przewody rozruchowe nie
przebiegały w pobliżu ruchomych części
silnika (wentylator, pasek itp.).
Nie odłączać zacisku (+) podczas pracy
silnika.


A. Metalowy zacisk dodatni tego samochodu
B. Akumulator zewnętrzny
C. Masa tego samochodu
Metalowy zacisk dodatni A znajduje się pod
klapką w bocznej części skrzynki bezpieczników.
Połączenia należy wykonywać ściśle
według powyższych instrukcji i ilustracji.
W przeciwnym razie może dojść do zwarcia!
► Podłączyć czerwony przewód do metalowego zacisku A, a następnie do zacisku (+)
akumulatora zewnętrznego B.
► Podłączyć jeden koniec zielonego lub czarnego przewodu do zacisku ujemnego (-)
akumulatora zewnętrznego B.
► Drugi koniec zielonego lub czarnego przewodu podłączyć do masy C uruchamianego
pojazdu.
► Włączyć rozrusznik i uruchomić silnik.► Poczekać, aż ustabilizuje się prędkość obrotowa silnika na biegu jałowym i odłączyć
przewody.
Ładowanie akumulatora za
pomocą prostownika
► Odsłonić akumulator w lewej przedniej części podłogi.► Odłączyć akumulator .► Przestrzegać instrukcji podanych przez producenta prostownika.► Podłączyć ponownie, zaczynając od zacisku (-).► Sprawdzić, czy zaciski są czyste. Jeśli są zasiarczone (pokryte białawym lub zielonkawym
nalotem), odłączyć je i wyczyścić.

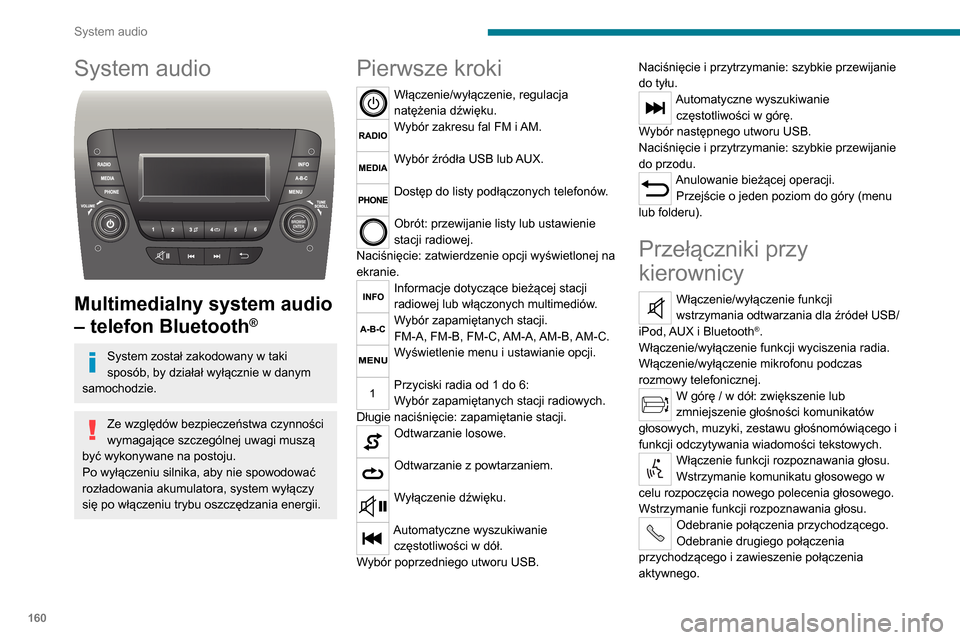

160
System audio
System audio

Multimedialny system audio
– telefon Bluetooth
®
System został zakodowany w taki
sposób, by działał wyłącznie w danym
samochodzie.
Ze względów bezpieczeństwa czynności
wymagające szczególnej uwagi muszą
być wykonywane na postoju.
Po wyłączeniu silnika, aby nie spowodować
rozładowania akumulatora, system wyłączy
się po włączeniu trybu oszczędzania energii.
Pierwsze kroki
Włączenie/wyłączenie, regulacja
natężenia dźwięku.
Wybór zakresu fal FM i AM.
Wybór źródła USB lub AUX.
Dostęp do listy podłączonych telefonów.
Obrót: przewijanie listy lub ustawienie
stacji radiowej.
Naciśnięcie: zatwierdzenie opcji wyświetlonej na
ekranie.
Informacje dotyczące bieżącej stacji
radiowej lub włączonych multimediów.
Wybór zapamiętanych stacji.
FM-A, FM-B, FM-C, AM-A, AM-B, AM-C.
Wyświetlenie menu i ustawianie opcji.
Przyciski radia od 1 do 6:
Wybór zapamiętanych stacji radiowych.
Długie naciśnięcie: zapamiętanie stacji.
Odtwarzanie losowe.
Odtwarzanie z powtarzaniem.
Wyłączenie dźwięku.
Automatyczne wyszukiwanie
częstotliwości w dół.
Wybór poprzedniego utworu USB. Naciśnięcie i przytrzymanie: szybkie przewijanie
do tyłu.
Automatyczne wyszukiwanie
częstotliwości w górę.
Wybór następnego utworu USB.
Naciśnięcie i przytrzymanie: szybkie przewijanie
do przodu.
Anulowanie bieżącej operacji. Przejście o jeden poziom do góry (menu
lub folderu).
Przełączniki przy
kierownicy
Włączenie/wyłączenie funkcji
wstrzymania odtwarzania dla źródeł USB/
iPod, AUX i Bluetooth
®.
Włączenie/wyłączenie funkcji wyciszenia radia.
Włączenie/wyłączenie mikrofonu podczas
rozmowy telefonicznej.
W górę / w dół: zwiększenie lub
zmniejszenie głośności komunikatów
głosowych, muzyki, zestawu głośnomówiącego i
funkcji odczytywania wiadomości tekstowych.
Włączenie funkcji rozpoznawania głosu.
Wstrzymanie komunikatu głosowego w
celu rozpoczęcia nowego polecenia głosowego.
Wstrzymanie funkcji rozpoznawania głosu.
Odebranie połączenia przychodzącego.
Odebranie drugiego połączenia
przychodzącego i zawieszenie połączenia
aktywnego.
Włączenie funkcji rozpoznawania głosu w trybie telefonu.
Wstrzymanie komunikatu głosowego w celu
wydania innego polecenia głosowego.
Wstrzymanie funkcji rozpoznawania głosu.
W górę / w dół w trybie Radio: wybór następnej/poprzedniej stacji.
W górę / w dół w trybie Radio (wciśnięcie i
przytrzymanie): przeszukiwanie w górę / w
dół pasma częstotliwości do czasu zwolnienia
przycisku.
W górę / w dół w trybie Media: wybór
następnego/poprzedniego utworu.
W górę / w dół w trybie Media (wciśnięcie i
przytrzymanie): przeszukiwanie do przodu / do
tyłu do czasu zwolnienia przycisku.
Odrzucenie połączenia przychodzącego.Zakończenie bieżącego połączenia
telefonicznego.
Radio
Wybór stacji radiowej
Warunki otoczenia (wzniesienia, budynki,
tunele, podziemne parkingi itp.) mogą
uniemożliwić odbiór, również w trybie RDS.
Jest to zjawisko normalne przy rozchodzeniu
się fal radiowych i w żadnym wypadku nie jest
oznaką usterki radia samochodowego.
Nacisnąć przycisk „RADIO” w celu
wybrania zakresu fal FM lub AM.

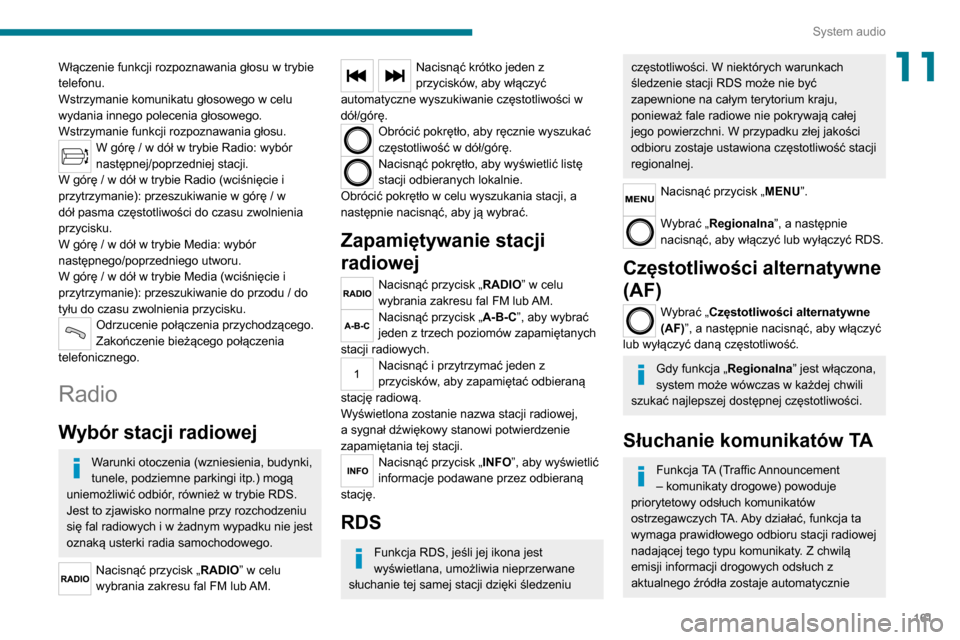

161
System audio
11Włączenie funkcji rozpoznawania głosu w trybie
telefonu.
Wstrzymanie komunikatu głosowego w celu
wydania innego polecenia głosowego.
Wstrzymanie funkcji rozpoznawania głosu.
W górę / w dół w trybie Radio: wybór
następnej/poprzedniej stacji.
W górę / w dół w trybie Radio (wciśnięcie i
przytrzymanie): przeszukiwanie w górę / w
dół pasma częstotliwości do czasu zwolnienia
przycisku.
W górę / w dół w trybie Media: wybór
następnego/poprzedniego utworu.
W górę / w dół w trybie Media (wciśnięcie i
przytrzymanie): przeszukiwanie do przodu / do
tyłu do czasu zwolnienia przycisku.
Odrzucenie połączenia przychodzącego.
Zakończenie bieżącego połączenia
telefonicznego.
Radio
Wybór stacji radiowej
Warunki otoczenia (wzniesienia, budynki,
tunele, podziemne parkingi itp.) mogą
uniemożliwić odbiór, również w trybie RDS.
Jest to zjawisko normalne przy rozchodzeniu
się fal radiowych i w żadnym wypadku nie jest
oznaką usterki radia samochodowego.
Nacisnąć przycisk „RADIO” w celu
wybrania zakresu fal FM lub AM.
Nacisnąć krótko jeden z
przycisków, aby włączyć
automatyczne wyszukiwanie częstotliwości w
dół/górę.
Obrócić pokrętło, aby ręcznie wyszukać
częstotliwość w dół/górę.
Nacisnąć pokrętło, aby wyświetlić listę
stacji odbieranych lokalnie.
Obrócić pokrętło w celu wyszukania stacji, a
następnie nacisnąć, aby ją wybrać.
Zapamiętywanie stacji
radiowej
Nacisnąć przycisk „RADIO” w celu
wybrania zakresu fal FM lub AM.
Nacisnąć przycisk „A-B-C”, aby wybrać
jeden z trzech poziomów zapamiętanych
stacji radiowych.
Nacisnąć i przytrzymać jeden z
przycisków, aby zapamiętać odbieraną
stację radiową.
Wyświetlona zostanie nazwa stacji radiowej,
a sygnał dźwiękowy stanowi potwierdzenie
zapamiętania tej stacji.
Nacisnąć przycisk „INFO”, aby wyświetlić
informacje podawane przez odbieraną
stację.
RDS
Funkcja RDS, jeśli jej ikona jest
wyświetlana, umożliwia nieprzerwane
słuchanie tej samej stacji dzięki śledzeniu
częstotliwości. W niektórych warunkach
śledzenie stacji RDS może nie być
zapewnione na całym terytorium kraju,
ponieważ fale radiowe nie pokrywają całej
jego powierzchni. W przypadku złej jakości
odbioru zostaje ustawiona częstotliwość stacji
regionalnej.
Nacisnąć przycisk „MENU”.
Wybrać „Regionalna”, a następnie
nacisnąć, aby włączyć lub wyłączyć RDS.
Częstotliwości alternatywne
(AF)
Wybrać „Częstotliwości alternatywne
(AF)”, a następnie nacisnąć, aby włączyć
lub wyłączyć daną częstotliwość.
Gdy funkcja „Regionalna” jest włączona,
system może wówczas w każdej chwili
szukać najlepszej dostępnej częstotliwości.
Słuchanie komunikatów TA
Funkcja TA (Traffic Announcement
– komunikaty drogowe) powoduje
priorytetowy odsłuch komunikatów
ostrzegawczych TA. Aby działać, funkcja ta
wymaga prawidłowego odbioru stacji radiowej
nadającej tego typu komunikaty. Z chwilą
emisji informacji drogowych odsłuch z
aktualnego źródła zostaje automatycznie

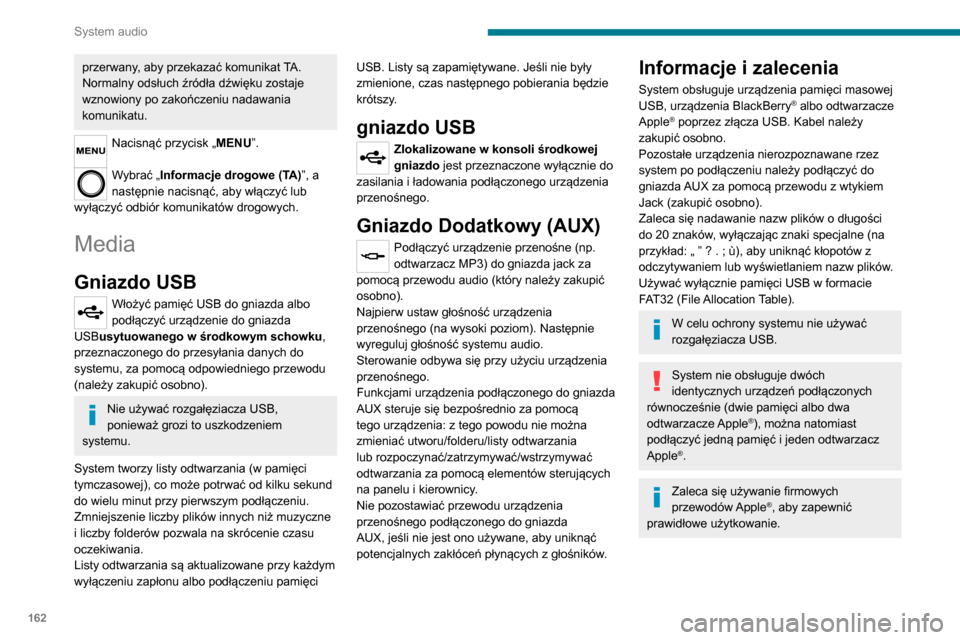

162
System audio
przerwany, aby przekazać komunikat TA.
Normalny odsłuch źródła dźwięku zostaje
wznowiony po zakończeniu nadawania
komunikatu.
Nacisnąć przycisk „MENU”.
Wybrać „Informacje drogowe (TA)”, a
następnie nacisnąć, aby włączyć lub
wyłączyć odbiór komunikatów drogowych.
Media
Gniazdo USB
Włożyć pamięć USB do gniazda albo
podłączyć urządzenie do gniazda
USBusytuowanego w środkowym schowku ,
przeznaczonego do przesyłania danych do
systemu, za pomocą odpowiedniego przewodu
(należy zakupić osobno).
Nie używać rozgałęziacza USB,
ponieważ grozi to uszkodzeniem
systemu.
System tworzy listy odtwarzania (w pamięci
tymczasowej), co może potrwać od kilku sekund
do wielu minut przy pierwszym podłączeniu.
Zmniejszenie liczby plików innych niż muzyczne
i liczby folderów pozwala na skrócenie czasu
oczekiwania.
Listy odtwarzania są aktualizowane przy każdym
wyłączeniu zapłonu albo podłączeniu pamięci USB. Listy są zapamiętywane. Jeśli nie były
zmienione, czas następnego pobierania będzie
krótszy.
gniazdo USB
Zlokalizowane w konsoli środkowej
gniazdo
jest przeznaczone wyłącznie do
zasilania i ładowania podłączonego urządzenia
przenośnego.
Gniazdo Dodatkowy (AUX)
Podłączyć urządzenie przenośne (np.
odtwarzacz MP3) do gniazda jack za
pomocą przewodu audio (który należy zakupić
osobno).
Najpierw ustaw głośność urządzenia
przenośnego (na wysoki poziom). Następnie
wyreguluj głośność systemu audio.
Sterowanie odbywa się przy użyciu urządzenia
przenośnego.
Funkcjami urządzenia podłączonego do gniazda
AUX steruje się bezpośrednio za pomocą
tego urządzenia: z tego powodu nie można
zmieniać utworu/folderu/listy odtwarzania
lub rozpoczynać/zatrzymywać/wstrzymywać
odtwarzania za pomocą elementów sterujących
na panelu i kierownicy.
Nie pozostawiać przewodu urządzenia
przenośnego podłączonego do gniazda
AUX, jeśli nie jest ono używane, aby uniknąć
potencjalnych zakłóceń płynących z głośników.
Informacje i zalecenia
System obsługuje urządzenia pamięci masowej
USB, urządzenia BlackBerry® albo odtwarzacze
Apple® poprzez złącza USB. Kabel należy
zakupić osobno.
Pozostałe urządzenia nierozpoznawane rzez
system po podłączeniu należy podłączyć do
gniazda AUX za pomocą przewodu z wtykiem
Jack (zakupić osobno).
Zaleca się nadawanie nazw plików o długości
do 20 znaków, wyłączając znaki specjalne (na
przykład: „ ” ? . ; ù), aby uniknąć kłopotów z
odczytywaniem lub wyświetlaniem nazw plików.
Używać wyłącznie pamięci USB w formacie
FAT32 (File Allocation Table).
W celu ochrony systemu nie używać
rozgałęziacza USB.
System nie obsługuje dwóch
identycznych urządzeń podłączonych
równocześnie (dwie pamięci albo dwa
odtwarzacze Apple
®), można natomiast
podłączyć jedną pamięć i jeden odtwarzacz
Apple
®.
Zaleca się używanie firmowych
przewodów Apple®, aby zapewnić
prawidłowe użytkowanie.
Podłączanie odtwarzaczy
Apple®
Podłączyć odtwarzacz Apple® do gniazda
USB za pomocą odpowiedniego kabla
(zakupić osobno).
Odtwarzanie rozpoczyna się automatycznie.
Sterowanie odbywa się z poziomu systemu
audio.
Dostępne warianty sortowania są
wariantami podłączonego odtwarzacza
przenośnego (wykonawcy/albumy/gatunki/
utwory/listy odtwarzania/audiobooki/
podcasty).
Domyślna klasyfikacja to sortowanie
według wykonawcy. Aby zmienić używaną
klasyfikację, należy powrócić do pierwszego
poziomu menu, a następnie wybrać
wymaganą klasyfikację (np. listy odtwarzania)
i potwierdzić, aby przeglądać drzewko w celu
odszukania wymaganego utworu.
Wersja oprogramowania systemu audio
może nie być zgodna z generacją
posiadanego odtwarzacza Apple
®.
* Jeśli telefon jest w pełni kompatybilny
