2020 Peugeot 508 Brukerhåndbok (in Norwegian)

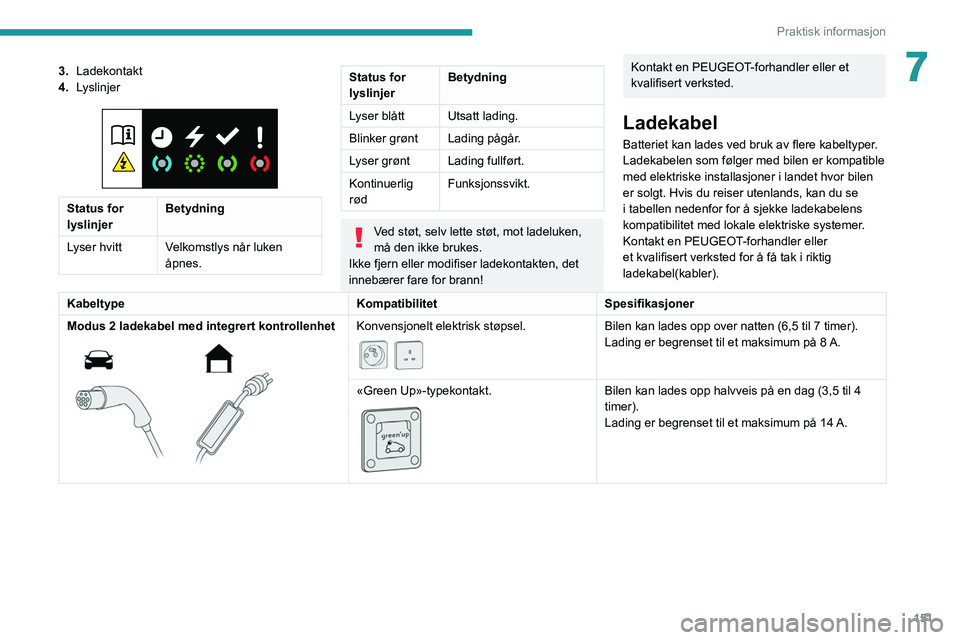

151
Praktisk informasjon
73.Ladekontakt
4. Lyslinjer


Status for
lyslinjer Betydning
Lyser hvitt Velkomstlys når luken åpnes.
Status for
lyslinjerBetydning
Lyser blått Utsatt lading.
Blinker grønt Lading pågår.
Lyser grønt Lading fullført.
Kontinuerlig
rød Funksjonssvikt.
Ved støt, selv lette støt, mot ladeluken,
må den ikke brukes.
Ikke fjern eller modifiser ladekontakten, det
innebærer fare for brann!
Kontakt en PEUGEOT-forhandler eller et
kvalifisert verksted.
Ladekabel
Batteriet kan lades ved bruk av flere kabeltyper.
Ladekabelen som følger med bilen er kompatible
med elektriske installasjoner i landet hvor bilen
er solgt. Hvis du reiser utenlands, kan du se
i tabellen nedenfor for å sjekke ladekabelens
kompatibilitet med lokale elektriske systemer.
Kontakt en PEUGEOT-forhandler eller
et kvalifisert verksted for å få tak i riktig
ladekabel(kabler).
Kabeltype KompatibilitetSpesifikasjoner
Modus 2 ladekabel med integrert kontrollenhet


Konvensjonelt elektrisk støpsel.

Bilen kan lades opp over natten (6,5 til 7 timer).
Lading er begrenset til et maksimum på 8 A.
«Green Up»-typekontakt.


Bilen kan lades opp halvveis på en dag (3,5 til 4
timer).
Lading er begrenset til et maksimum på 14 A.

152
Praktisk informasjon
KabeltypeKompatibilitetSpesifikasjoner
Modus 3 ladekabel


Wallbox – enhet for økt ladeeffekt

Bilen kan lades opp i løpet av 1,5 til 1,75 timer
(med 6,6 kW lader).
Lading er begrenset til et maksimum på 32 A.
Ladetiden er bare angitt som
informasjon. Den kan variere i henhold
til ulike faktorer som utendørstemperatur eller
kvaliteten på strømnettet. Hvis
utendørstemperaturen er under -10 °C
anbefales det å koble til bilen så snart som
mulig fordi ladetiden kan øke betydelig.
Modus 2 ladekabel med integrert
kontrollenhet
Det er viktig å unngå å skade ladekabelen, og
sørge for at den forblir intakt.
I tilfelle skade, må du ikke bruke kabelen og
kontakte PEUGEOT-forhandleren eller et
kvalifisert verksted for å få den skiftet ut.
Wallbox – enhet for økt ladeeffekt
(modus 3)
Ikke demonter eller modifiser ladeenheten –
fare for elektrisk støt og/eller brann!
Se brukerhåndboken til ladeenheten for
bruksanvisning.
Kontrollenhet

POWER
Grønn: elektrisk forbindelse etablert;
lading kan begynne.
CHARGE
Blinkende grønt: lading pågår eller
forhåndsbetingelser for temperatur aktivert. Fast grønt: ladingen er fullført.
FAULT
Rød: unormalt; lading er ikke tillatt eller
må stoppes umiddelbart. Kontroller at alt er riktig
tilkoblet og at det elektriske systemet ikke er
defekt.
Hvis indikatorlampen ikke slukker, ta kontakt
med en PEUGEOT-forhandler eller et kvalifisert
verksted.
Når ladekabelen kobles til en kontakt for
hjemmelading, lyser alle indikatorlamper kort.
Hvis det ikke kommer noen indikatorlamper,
må du sjekke strømbryteren til kontakten for
hjemmelading.
–

Hvis strømbryteren har trukket ut, må du
kontakte en profesjonell for å kontrollere at
det elektriske systemet er egnet og utføre
nødvendige reparasjoner

.
–

Hvis sikringen ikke er utløst, må du unngå å
bruke ladekabelen og kontakte en PEUGEOT

-
forhandler eller et kvalifisert verksted.
Anbefalingene på etiketten til kontrollenheten

153
Praktisk informasjon
7
1.Se instruksjonsboken før bruk.
2. Feil bruk av denne ladekabelen kan føre til
brann, skade på eiendom og alvorlig skade
eller livsfarlig elektrisk støt!
3. Bruk alltid en jordet stikkontakt, beskyttet av
en 30 mA reststrøminnretning.
4. Bruk alltid en stikkontakt som er beskyttet
av en passende sikring for strømkretsens
spenningsnivå.
5. Vekten på kontrollenheten må ikke bæres av
stikkontakten, pluggen eller kablene.
6. Denne ladekabelen skal aldri brukes hvis
den er defekt eller skadet på noen måte.
7. Aldri forsøk å åpne eller reparere denne
ladekabelen. Den inneholder ingen
reparerbare deler – bytt ut ladekabelen hvis
den er skadet.
8. Aldri nedsenk ladekabelen i vann.
9. Bruk aldri denne ladekabelen med
en skjøteledning, en multistikkontakt,
konverteringsadapter eller en skadet
stikkontakt.
10. Ikke trekk ut kontakten fra veggen for å
stoppe ladingen.
11 .Ikke tving kontakten dersom den er låst i
bilen.
12. Stopp ladingen med én gang ved å
låse og deretter låse opp bilen med
fjernkontrolltasten, hvis ladekabelen eller
stikkontakten føles svært varm ved berøring.
13. Denne ladekabelen inneholder komponenter
som kan forårsake lysbuer eller gnister. Skal
ikke eksponeres for brannfarlig damp.
14. Denne ladekabelen skal bare brukes på
PEUGEOT-biler.
15. Aldri plugg kabelen inn i et veggstøpsel
(eller trekk den ut) med våte hender.
Lading av drivbatteriet
(hybrid)
For full ladning, følg ladeprosedyren uten å
avbryte den, til den stopper automatisk. Lading
kan være øyeblikkelig eller utsatt.
Utsatt lading stilles inn via
berøringsskjermen eller via
MyPeugeot-applikasjonen.
Som en sikkerhet vil motoren ikke starte
hvis ladekabelen er koblet til kontakten
på bilen. Det vises en advarsel på
instrumentpanelet.
Ladefremgangen vises på instrumentpanelet.
Etter at instrumentpanelet er satt i
standby-modus, kan denne informasjonen vises
igjen ved å låse opp bilen eller å åpne en dør.
Det er også mulig å overvåke
ladeprosessen med
MyPeugeot-applikasjonen.
Du finner mer informasjon om Fjernstyrbare
funksjoner i det aktuelle avsnittet.
Forholdsregler
Hybride biler utvikles i samsvar med
retningslinjene for begrensning av maksimum
elektromagnetiske felt utstedt av ICNIRP
(International Commission on Non-Ionizing
Radiation Protection – 1998).
Brukere av pacemakere eller tilsvarende
enheter bør konsultere med lege for å
søke råd om eventuelle gjeldende forholdsregler,
eller ta kontakt med produsenten av implantatet
deres for å kontrollere at det er garantert for bruk
i miljøer i samsvar med ICNIRPs retningslinjer.
Hvis i tvil
Under lading må du ikke oppholde deg
i eller ved siden av bilen eller i nærheten av
ladekabelen eller ladeenheten, selv ikke i
kort tid.
Før lading
Avhengig av kontekst:
►

Kontroller at det elektriske systemet
som skal brukes, tilfredsstiller gjeldende
standarder og er kompatibelt med kjøretøyet.

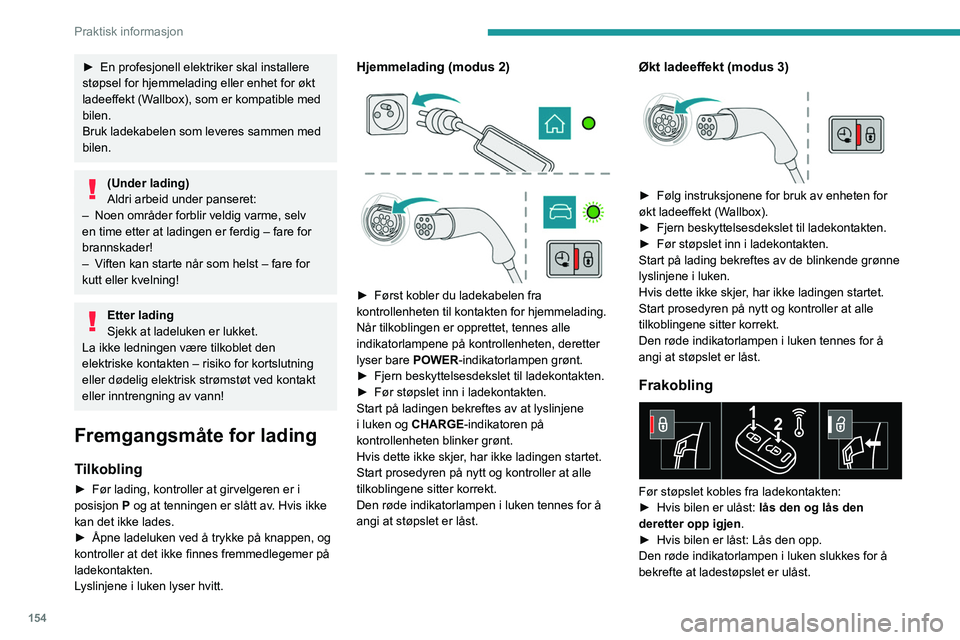

154
Praktisk informasjon
► Fjern støpselet innen 30 sekunder.
Hjemmelading (modus 2)
Slutten på ladingen bekreftes av at den
CHARGE grønne indikatorlampen lyser med et
fast lys på kontrollenheten og den faste, grønne
lyslinjen på bryteren.
► Etter frakoblingen, ta av beskyttelsesdekslet
til ladekontakten og lukk ladeluken.
► Koble ladekabelen fra kontakt for
hjemmelading.
Hurtiglading (modus 3)
Slutten på hurtigladningen bekreftes av enheten
for økt ladeeffekt (Wallbox) og den faste, grønne
lyslinjen på ladeluken.
► Etter frakobling, heng opp kontakten på
ladeenheten, og lukk ladeluken.
Utsatt ladning
Som standard begynner lading umiddelbart
når kontakten blir tilkoblet. Utsatt ladning kan
programmeres.
Innstillinger
► På Hybrid-menyen i
berøringsskjermen, velger
du Lade-fanen.
► Still inn starttid for ladingen.
► Trykk på OK.
Innstillingen lagres i systemet.
Du kan også programmere funksjonen for
utsatt ladning med en smarttelefon, i
MyPeugeot-applikasjonen.
► En profesjonell elektriker skal installere
støpsel for hjemmelading eller enhet for økt
ladeeffekt (W
allbox), som er kompatible med
bilen.
Bruk ladekabelen som leveres sammen med
bilen.
(Under lading)
Aldri arbeid under panseret:
–

Noen områder forblir veldig varme, selv
en time etter at ladingen er ferdig – fare for
brannskader!
–


V

iften kan starte når som helst – fare for
kutt eller kvelning!
Etter lading
Sjekk at ladeluken er lukket.
La ikke ledningen være tilkoblet den
elektriske kontakten – risiko for kortslutning
eller dødelig elektrisk strømstøt ved kontakt
eller inntrengning av vann!
Fremgangsmåte for lading
Tilkobling
► Før lading, kontroller at girvelgeren er i
posisjon P
og at tenningen er slått av. Hvis ikke
kan det ikke lades.
►

Åpne ladeluken ved å trykke på knappen, og
kontroller at det ikke finnes fremmedlegemer på
ladekontakten.
L

yslinjene i luken lyser hvitt.
Hjemmelading (modus 2)



► Først kobler du ladekabelen fra
kontrollenheten til kontakten for hjemmelading.
Når tilkoblingen er opprettet, tennes alle
indikatorlampene på kontrollenheten, deretter
lyser bare
POWER-indikatorlampen grønt.
►

Fjern beskyttelsesdekslet til ladekontakten.
►


Før støpslet inn i ladekontakten.
Start på ladingen bekreftes av at lyslinjene
i luken og CHARGE

-indikatoren på
kontrollenheten blinker grønt.
Hvis dette ikke skjer, har ikke ladingen startet.
Start prosedyren på nytt og kontroller at alle
tilkoblingene sitter korrekt.
Den røde indikatorlampen i luken tennes for å
angi at støpslet er låst.
Økt ladeeffekt (modus 3)

► Følg instruksjonene for bruk av enheten for
økt ladeeffekt (W allbox).
►

Fjern beskyttelsesdekslet til ladekontakten.
►


Før støpslet inn i ladekontakten.
Start på lading bekreftes av de blinkende grønne
lyslinjene i luken.
Hvis dette ikke skjer

, har ikke ladingen startet.
Start prosedyren på nytt og kontroller at alle
tilkoblingene sitter korrekt.
Den røde indikatorlampen i luken tennes for å
angi at støpslet er låst.
Frakobling

Før støpslet kobles fra ladekontakten:
► Hvis bilen er ulåst: lås den og lås den
deretter opp igjen .
►

Hvis bilen er låst: Lås den opp.
Den røde indikatorlampen i luken slukkes for å
bekrefte at ladestøpslet er ulåst.

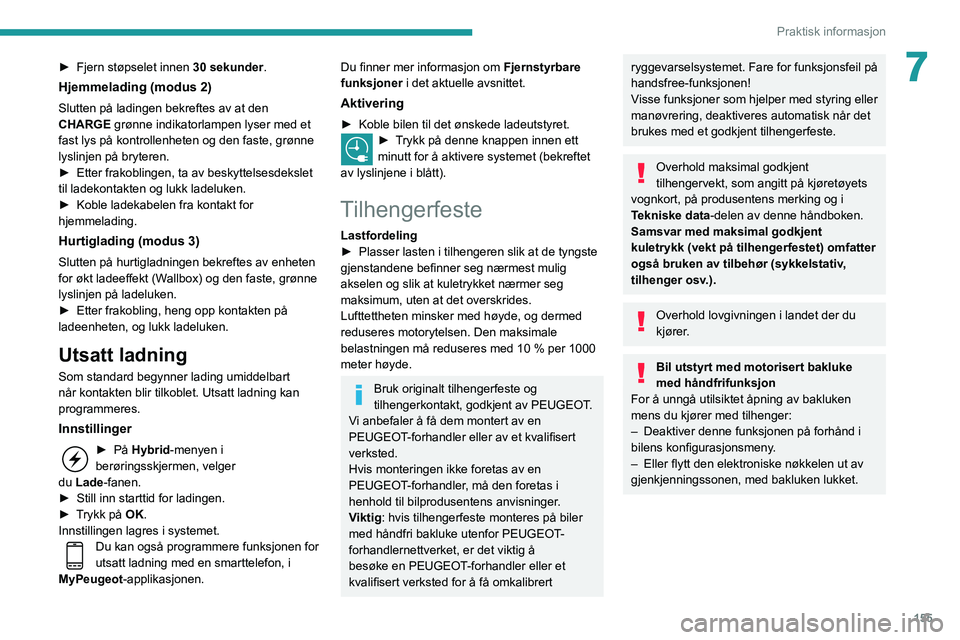

155
Praktisk informasjon
7► Fjern støpselet innen 30 sekunder .
Hjemmelading (modus 2)
Slutten på ladingen bekreftes av at den
CHARGE grønne indikatorlampen lyser med et
fast lys på kontrollenheten og den faste, grønne
lyslinjen på bryteren.
►

Etter frakoblingen, ta av beskyttelsesdekslet
til ladekontakten og lukk ladeluken.
►


Koble ladekabelen fra kontakt for
hjemmelading.
Hurtiglading (modus 3)
Slutten på hurtigladningen bekreftes av enheten
for økt ladeeffekt (Wallbox) og den faste, grønne
lyslinjen på ladeluken.
►

Etter frakobling, heng opp kontakten på
ladeenheten, og lukk ladeluken.
Utsatt ladning
Som standard begynner lading umiddelbart
når kontakten blir tilkoblet. Utsatt ladning kan
programmeres.
Innstillinger
► På Hybrid-menyen i
berøringsskjermen, velger
du

Lade-fanen.
►

Still inn starttid for ladingen.
►


T

rykk på OK.
Innstillingen lagres i systemet.
Du kan også programmere funksjonen for
utsatt ladning med en smarttelefon, i
MyPeugeot-applikasjonen.
Du finner mer informasjon om Fjernstyrbare
funksjoner i det aktuelle avsnittet.
Aktivering
► Koble bilen til det ønskede ladeutstyret.► Trykk på denne knappen innen ett
minutt for å aktivere systemet (bekreftet
av lyslinjene i blått).
Tilhengerfeste
Lastfordeling
► Plasser lasten i tilhengeren slik at de tyngste
gjenstandene befinner seg nærmest mulig
akselen og slik at kuletrykket nærmer seg
maksimum, uten at det overskrides.
Lufttettheten minsker med høyde, og dermed
reduseres motorytelsen. Den maksimale
belastningen må reduseres med 10 % per 1000
meter høyde.
Bruk originalt tilhengerfeste og
tilhengerkontakt, godkjent av PEUGEOT.
Vi anbefaler å få dem montert av en
PEUGEOT-forhandler eller av et kvalifisert
verksted.
Hvis monteringen ikke foretas av en
PEUGEOT-forhandler, må den foretas i
henhold til bilprodusentens anvisninger.
Viktig: hvis tilhengerfeste monteres på biler
med håndfri bakluke utenfor PEUGEOT-
forhandlernettverket, er det viktig å
besøke en PEUGEOT-forhandler eller et
kvalifisert verksted for å få omkalibrert
ryggevarselsystemet. Fare for funksjonsfeil på
handsfree-funksjonen!
Visse funksjoner som hjelper med styring eller
manøvrering, deaktiveres automatisk når det
brukes med et godkjent tilhengerfeste.
Overhold maksimal godkjent
tilhengervekt, som angitt på kjøretøyets
vognkort, på produsentens merking og i
Tekniske data-delen av denne håndboken.
Samsvar med maksimal godkjent
kuletrykk (vekt på tilhengerfestet) omfatter
også bruken av tilbehør (sykkelstativ,
tilhenger osv.).
Overhold lovgivningen i landet der du
kjører.
Bil utstyrt med motorisert bakluke
med håndfrifunksjon
For å unngå utilsiktet åpning av bakluken
mens du kjører med tilhenger:
–

Deaktiver denne funksjonen på forhånd i
bilens konfigurasjonsmeny

.
–

Eller flytt den elektroniske nøkkelen ut av
gjenkjenningssonen, med bakluken lukket.

156
Praktisk informasjon

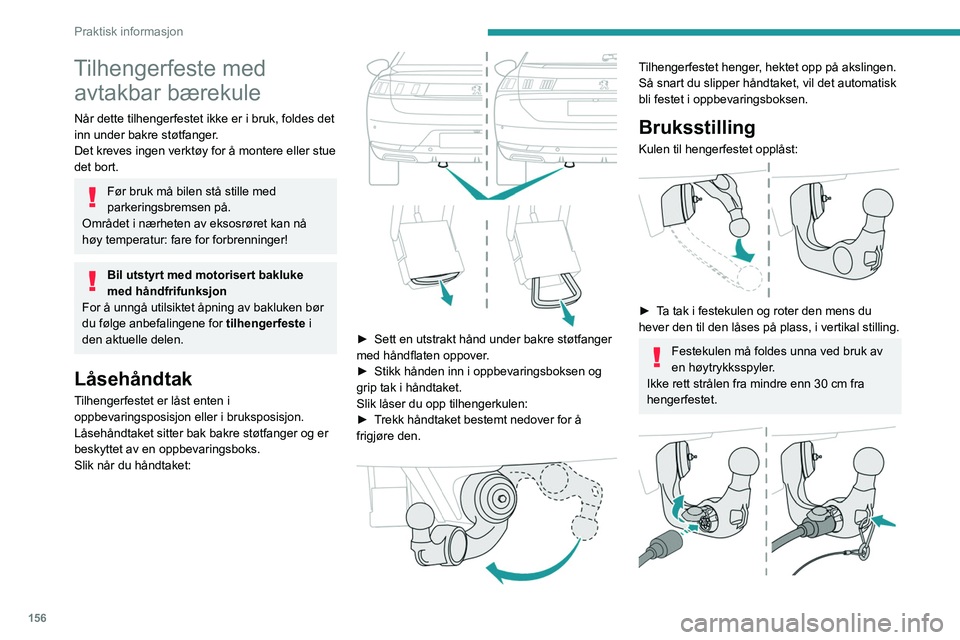

► Løft opp dekselet over den elektriske
kontakten, og sett inn pluggen for tilhengeren
eller bæreinnretningen.
► Fest hengerens sikkerhetskabel i ringen på
albuen til tilhengerfestet.
Oppbevaringsstilling
Når tilhengerfestet ikke er i bruk
anbefales det å folde kulen unna.
I tilfelle bilen blir kjørt på bakfra, kan skaden
på bilen bli større hvis festekulen står på
plass.
Festekulen ulåst og kontakten frakoblet:


► Ta tak i festekulen og roter den til den låses
på plass, i vannrett stilling.
Ved behov for arbeid på tilhengerfestet må
du kontakte en PEUGEOT-forhandler eller et
kvalifisert verksted for tilhengerfester.
Tilhengerfeste med= avtakbar b

157

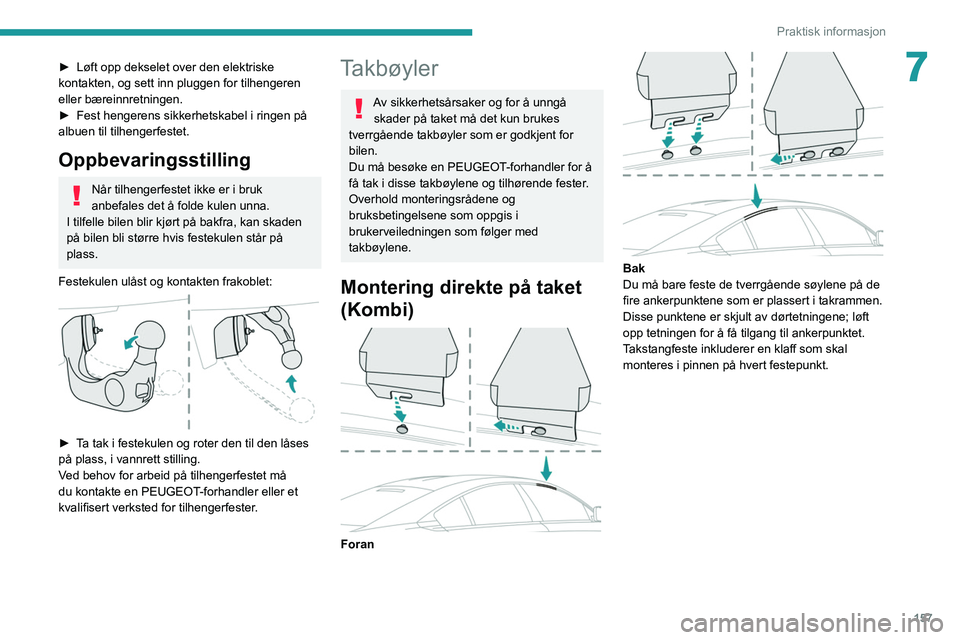

Praktisk informasjon
7► Løft opp dekselet over den elektriske
kontakten, og sett inn pluggen for tilhengeren
eller bæreinnretningen.
►

Fest hengerens sikkerhetskabel i ringen på
albuen til tilhengerfestet.
Oppbevaringsstilling
Når tilhengerfestet ikke er i bruk
anbefales det å folde kulen unna.
I tilfelle bilen blir kjørt på bakfra, kan skaden
på bilen bli større hvis festekulen står på
plass.
Festekulen ulåst og kontakten frakoblet:


► Ta tak i festekulen og roter den til den låses
på plass, i vannrett stilling.
Ved behov for arbeid på tilhengerfestet må
du kontakte en PEUGEOT-forhandler eller et
kvalifisert verksted for tilhengerfester.
Takbøyler
Av sikkerhetsårsaker og for å unngå skader på taket må det kun brukes
tverrgående takbøyler som er godkjent for
bilen.
Du må besøke en PEUGEOT-forhandler for å
få tak i disse takbøylene og tilhørende fester.
Overhold monteringsrådene og
bruksbetingelsene som oppgis i
brukerveiledningen som følger med
takbøylene.
Montering direkte på taket
(Kombi)


Foran

Bak
Du må bare feste de tverrgående søylene på de
fire ankerpunktene som er plassert i takrammen.
Disse punktene er skjult av dørtetningene; løft
opp tetningen for å få tilgang til ankerpunktet.
Takstangfeste inkluderer en klaff som skal
monteres i pinnen på hvert festepunkt.

158
Praktisk informasjon
Opprinnelige
dekkdimensjoner Maks.
kjedeleddstørrelse
235/40 R19 Passer ikke for kjettinger(med
standardkjeder)
Hvis du vil ha mer informasjon om kjettinger,
kontakt en PEUGEOT-forhandler eller et
kvalifisert verksted.
Monteringstips
► Hvis du skal montere kjettingene underveis,
kjør ut av veibanen og stans bilen på et flatt
underlag.
► Trekk til parkeringsbremsen og legg eventuelt
klosser under hjulene for å hindre at bilen ruller
av gårde.
► Monter kjettingene i overensstemmelse med
instruksjonene som gis av fabrikanten.
► Start forsiktig og kjør en liten stund uten å
overskride 50 km/t.
► Stans bilen og kontroller at kjettingen er riktig
tilstrammet.
Det anbefales å øve seg på montering av
kjettingene på forhånd, på et tørt sted
med flatt underlag.
Unngå å kjøre med kjettinger på snøfrie
veier for å unngå skader på bilens dekk
og veiflaten. Hvis bilen din har

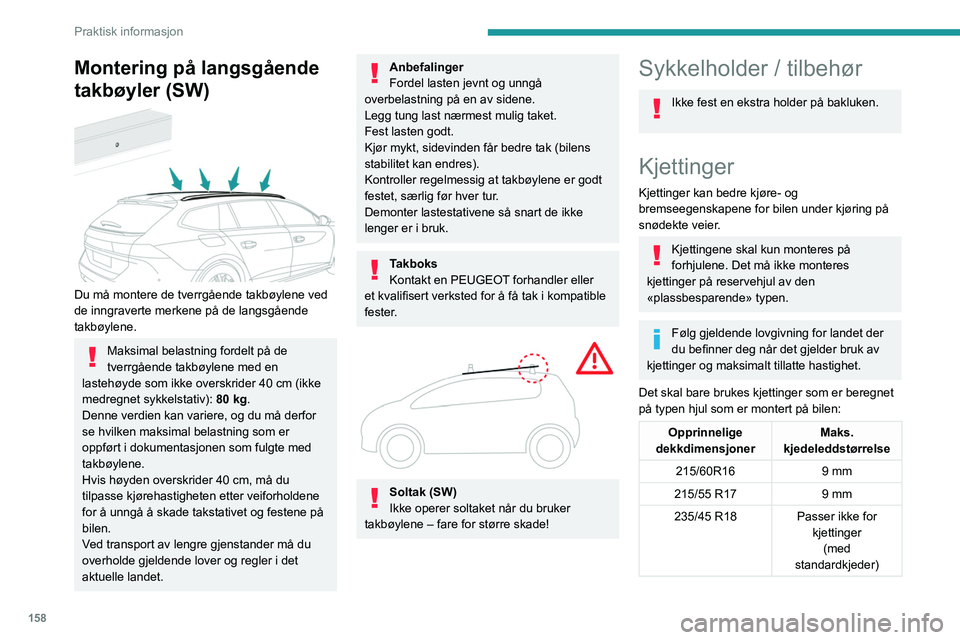

Montering på langsgående
takbøyler (SW)


Du må montere de tverrgående takbøylene ved
de inngraverte merkene på de langsgående
takbøylene.
Maksimal belastning fordelt på de
tverrgående takbøylene med en
lastehøyde som ikke overskrider 40 cm (ikke
medregnet sykkelstativ): 80 kg.
Denne verdien kan variere, og du må derfor
se hvilken maksimal belastning som er
oppført i dokumentasjonen som fulgte med
takbøylene.
Hvis høyden overskrider 40 cm, må du
tilpasse kjørehastigheten etter veiforholdene
for å unngå å skade takstativet og festene på
bilen.
Ved transport av lengre gjenstander må du
overholde gjeldende lover og regler i det
aktuelle landet.
Anbefalinger
Fordel lasten jevnt og unngå
overbelastning på en av sidene.
Legg tung last nærmest mulig taket.
Fest lasten godt.
Kjør mykt, sidevinden får bedre tak (bilens
stabilitet kan endres).
Kontroller regelmessig at takbøylene er godt
festet, særlig før hver tur.
Demonter lastestativene så snart de ikke
lenger er i bruk.
Takboks
Kontakt en PEUGEOT forhandler eller
et kvalifisert verksted for å få tak i kompatible
fester.


Soltak (SW)
Ikke operer soltaket når du bruker
takbøylene – fare for større skade!
Sykkelholder / tilbehør
Ikke fest en ekstra holder på bakluken.
Kjettinger
Kjettinger kan bedre kjøre- og
bremseegenskapene for bilen under kjøring på
snødekte veier.
Kjettingene skal kun monteres på
forhjulene. Det må ikke monteres
kjettinger på reservehjul av den
«plassbesparende» typen.
Følg gjeldende lovgivning for landet der
du befinner deg når det gjelder bruk av
kjettinger og maksimalt tillatte hastighet.
Det skal bare brukes kjettinger som er beregnet
på typen hjul som er montert på bilen:
Opprinnelige
dekkdimensjoner Maks.
kjedeleddstørrelse
215/60R16 9 mm
215/55 R17 9 mm
235/45 R18 Passer ikke for kjettinger(med
standardkjeder)
