186
Hyödyllisiä tietoja
kuitenkin iso vaikutus pitoon ja jarrujen
suorituskykyyn.
Jotta ajaminen on turvallista ja mukavaa,
iskunvaimentimet tulee tarkastuttaa PEUGEOT-
jälleenmyyjällä tai valtuutetussa korjaamossa.
Ajoitus- ja lisävarustetyökalusarjat
Ajoitus- ja lisävarustetyökalusarjoja
käytetään aina välillä, kun moottori
käynnistyy, kunnes se sammutetaan. On
normaalia, että ne kuluvat ajan kanssa.
Viallinen ajoitus- ja lisävarustetyökalusarja
voi vahingoittaa moottoria ja tehdä siitä
käyttökelvottoman. Huomioi suositeltu vaihtoväli,
joka on ilmoitettu joko ajettuna matkana tai
käyttöaikana, kumpi tahansa tulee ensin täyteen.
AdBlue® (BlueHDi)

Ympäristön suojelemiseksi ja Euro 6 -standardin
noudattamiseksi, dieselmoottoreiden
Jos varoitusvalo jää palamaan,
dieselpolttoaineen lisäaine on loppunut.
Katso lisätietoja tasojen tarkistuksesta
asiaa käsittelevästä kohdasta.
Kun autolla on ajettu pitkään hyvin
alhaisella nopeudella tai se on ollut
pitkään joutokäynnillä, pakoputkesta saattaa
poikkeustapauksessa tulla vesihöyryä
kiihdytettäessä. Vesihöyry ei vaikuta auton
toimintaan eikä vahingoita ympäristöä.
Uusi auto
Hiukkassuodattimen ensimmäisten
elvytysten yhteydessä voi tuntua palaneen
hajua, mikä on täysin normaalia.
Käsivalintainen vaihteisto
Vaihteistoa ei tarvitse huoltaa (ei
öljynvaihtoa).
Automaattivaihteisto
Vaihteistoa ei tarvitse huoltaa (ei
öljynvaihtoa).
Sähkötoiminen
seisontajarru
Tämä järjestelmä ei vaadi lainkaan määräaikaishuoltoa. Jos kuitenkin
ilmenee ongelmia, tarkistuta järjestelmä
PEUGEOT-verkostolla tai valtuutetussa
korjaamossa.
Katso lisätietoja sähköisestä
seisontajarrusta asiaa käsittelevästä
kohdasta.
Jarrupalat
Jarrujen kuluminen vaihtelee ajotavan
mukaan, erityisesti kaupunkiajossa
lyhyillä matkoilla. Jarrujen kunto saattaa olla
tarpeen tarkastuttaa myös määräaikaishuoltojen
välillä.
Jollei jarrujärjestelmässä ole vuotoa,
jarrunesteen matala taso on merkki jarrupalojen
kulumisesta.
Auton pesun jälkeen jarrulevyille ja jarrupaloille voi muodostua kosteutta tai
talvella jäätä ja huurretta. Seurauksena on
jarrutustehon heikkeneminen. Tee kevyitä
jarrutuksia, jotta jarrut kuivuvat ja jää ja
huurre sulavat.
Jarrulevyjen kuluminen
Kun haluat tietoa jarrulevyjen
kulumisesta, ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Vanteet ja renkaat
Kaikkien renkaiden, myös varapyörän,
paine on tarkistettava, kun renkaat ovat
kylmiä.
Rengaspainetarrassa ilmoitetut paineet
koskevat kylmiä renkaita. Jos olet ajanut yli 10
minuuttia tai yli 10 kilometriä vähintään 50
km:n
tuntinopeudella, lisää 0,3 baaria (30 kPa)
tarrassa mainittuihin arvoihin.
Vajaatäyttö kasvattaa polttoaineen
kulutusta. Virheelliset rengaspaineet
nopeuttavat renkaiden kulumista ja
heikentävät pitoa – onnettomuusvaara!
Ajaminen kuluneilla tai vaurioituneilla renkailla
heikentää auton jarrutustehoa ja pitoa. On
suositeltavaa tarkistaa renkaiden (kulutuspinta ja
sivuseinämät) ja vanteiden kunto säännöllisesti
sekä varmistaa, että venttiilit ovat paikoillaan.
Kun kulumisen osoittimet eivät enää näy
kulutuspinnassa ja urien syvyys on alle 1,6 mm,
renkaiden vaihtaminen on välttämätöntä.
Poikkeavien vanne- ja rengaskokojen käyttö voi
lyhentää renkaiden käyttöikää sekä vaikuttaa
niiden vierintään, maavaraan ja nopeusmittarin
lukemaan, minkä lisäksi se voi heikentää pitoa.
Jos etu- ja taka-akseleille asennetaan eri
renkaat, ESC-järjestelmän ajoitus voi häiriintyä.
Iskunvaimentimet
Kuljettajan on vaikea huomata, milloin
iskunvaimentimet ovat kuluneet. Niillä on

187
Hyödyllisiä tietoja
7kuitenkin iso vaikutus pitoon ja jarrujen
suorituskykyyn.
Jotta ajaminen on turvallista ja mukavaa,
iskunvaimentimet tulee tarkastuttaa PEUGEOT-
jälleenmyyjällä tai valtuutetussa korjaamossa.
Ajoitus- ja lisävarustetyökalusarjat
Ajoitus- ja lisävarustetyökalusarjoja
käytetään aina välillä, kun moottori
käynnistyy, kunnes se sammutetaan. On
normaalia, että ne kuluvat ajan kanssa.
Viallinen ajoitus- ja lisävarustetyökalusarja
voi vahingoittaa moottoria ja tehdä siitä
käyttökelvottoman. Huomioi suositeltu vaihtoväli,
joka on ilmoitettu joko ajettuna matkana tai
käyttöaikana, kumpi tahansa tulee ensin täyteen.
AdBlue® (BlueHDi)

Ympäristön suojelemiseksi ja Euro 6 -standardin
noudattamiseksi, dieselmoottoreiden
suorituskyvyn ja polttonesteen kulutuksen
taloudellisuuden säilyttäen, PEUGEOT on
päättänyt varustaa autonsa pakokaasujen
jälkikäsittelyjärjestelmällä, jossa yhdistyvät
SCR (Selective Catalytic Reduction) ja
dieselhiukkassuodatin (FAP).
SCR-järjestelmä
Ureaa sisältävää, AdBlue®-nimistä nestettä
käytettäessä katalysaattori muuntaa jopa 85 %
typen oksideista (NOx) typeksi ja vedeksi, jotka
ovat vaarattomia terveydelle ja ympäristölle.
AdBlue® on omassa säiliössä , jonka
tilavuus
  on   noin   17   litraa.
Tällä
 
määrällä
 
voidaan   ajaa   noin   9   000   km,  
ajotavasta

voimakkaasti riippuen.
Varoitusjärjestelmä antaa varoituksen
automaattisesti heti, kun säiliössä olevan
nesteen alataso on saavutettu. Autolla voidaan
ajaa vielä 2

400 km, ennen kuin säiliö tyhjenee
kokonaan ja autolla ajaminen estyy.
Katso lisätietoja varoitusvaloista ja
niihin liittyvistä varoituksista, tai
merkkivaloista , asiaa käsittelevästä
kohdasta.
Kun AdBlue®-säiliö on tyhjä,
lainsäädännön vaatima järjestelmä estää
moottorin käynnistämisen.
Jos SCR-järjestelmässä on toimintahäiriö,
auton pakokaasupäästötaso ei täytä Euro 6
-vaatimuksia: autosi saastuttaa.
Kun SCR-järjestelmän toimintahäiriö on
varmistunut, aja mahdollisimman pian
PEUGEOT-jälleenmyyjälle tai valtuutettuun
korjaamoon, sillä 1
100 km ajon jälkeen
varojärjestelmä kytkeytyy automaattisesti ja
estää moottorin käynnistämisen.
Molemmissa tapauksissa ajettavissa olevan
matkan osoitin näyttää arvioidun matkan,
joka voidaan ajaa, ennen kuin moottorin
käynnistys estetään.
AdBlue®-nesteen jäätyminen
AdBlue®-neste jäätyy noin alle -11 °C:n
lämpötilassa.
SCR-järjestelmässä on AdBlue
®-säiliön
lämmityslaite, jonka ansiosta neste ei jäädy ja
voit ajaa kovassakin pakkasessa.
AdBlue®-nesteen lisäys
On suositeltavaa, että AdBlue®-nestettä lisätään
heti, kun ensimmäinen nesteen matalaa tasoa
koskeva varoitus muodostuu.
Jotta SCR-järjestelmä toimisi oikein:
– Käytä yksinomaan ISO 22241
-standardin
mukaista AdBlue
®-nestettä.
–
Älä koskaan kaada
AdBlue®-nestettä
toiseen astiaan, koska nesteen puhtaus kärsii
tällaisesta käsittelystä.
–

Älä koskaan laimenna

AdBlue
®-nestettä
vedellä.

188
Hyödyllisiä tietoja

►  Käännä AdBlue®-säiliön sinistä tulppaa
vastapäivään ja irrota se.
►  Säiliöllä  AdBlue
®-nestettä: tarkista
vanhenemispäivämäärä ja lue etiketin ohjeet
huolellisesti ennen säiliön sisällön kaatamista
auton AdBlue-säiliöön.
►  AdBlue
®-pumpulla: aseta täyttöpistooli ja
täytä säiliötä, kunnes täyttöpistooli lopettaa
automaattisesti toiminnan.
Jotta AdBlue®-säiliön ylitäyttämiseltä
vältytään:
– Lisää 10–13 litraa käyttäen
AdBlue
®-säiliöitä.
Voit hankkia AdBlue®-nestettä PEUGEOT-
jälleenmyyjältä tai valtuutetusta korjaamosta.
Voit myös käydä huoltoasemalla, jossa
on henkilöautoille tarkoitetut
AdBlue
®-pumput.
Varastointiohjeet
AdBlue® jäätyy noin -11 °C:n lämpötilassa ja sen
laatu heikkenee +25 °C:n lämpötilan ylittyessä.
Astiat tulisi varastoida viileään tilaan ja suojaan
suoralta auringonvalolta.
Ohjeen mukaisissa varastointiolosuhteissa
tuotteen säilyvyys on vähintään vuosi.
Jos neste jäätyy, sitä voidaan käyttää,
kun se on sulanut kokonaan normaalissa
huoneenlämpötilassa.
Älä säilytä AdBlue®-astioita autossa.
Käyttöön liittyvät varotoimet
AdBlue® on ureapohjainen liuos. Neste
on palamatonta, väritöntä ja hajutonta
(säilytettäessä viileässä paikassa).
Jos nestettä joutuu iholle, pese juoksevalla
vedellä ja saippualla. Jos nestettä joutuu silmiin,
huuhtele silmät välittömästi runsaalla juoksevalla
vedellä tai silmien huuhteluun tarkoitetulla
nesteellä vähintään 15 minuutin ajan. Ota yhteys
lääkäriin, jos ärsytys jatkuu.
Jos ainetta on nielty, huuhtele suu välittömästi
puhtaalla vedellä ja juo sitten paljon vettä.
Määrätyissä olosuhteissa (kuten korkeassa
lämpötilassa) ammoniakin haihtumisriskiä ei
voida sulkea pois: vältä tuotteesta haihtuvan
höyryn hengittämistä. Ammoniakkia sisältävät
höyryt ärsyttävät limakalvoja (silmiä, nenää ja
kurkkua).
Säilytä AdBlue®-neste lasten
ulottumattomissa alkuperäisessä
pakkauksessaan.
Menettelytapa
Ennen kuin nestettä lisätään, varmista, että auto
on pysäköity tasaiselle ja vaakasuoralle maalle.
Tarkista talvella, että auton lämpötila on yli
-11
°C. Muussa tapauksessa AdBlue
® voi jäätyä
eikä sitä voida kaataa säiliöön. Pysäköi auto
lämpimään tilaan muutamaksi tunniksi, jotta voit
lisätä ainetta säiliöön.
Älä koskaan kaada AdBlue®-nestettä
dieselpolttoainesäiliöön.
Jos AdBlue®-ainetta roiskuu pinnoille tai
auton koriin, huuhtele roiskeet
välittömästi kylmällä vedellä tai pyyhi
kostealla liinalla.
Jos aine on ennättänyt kiteytyä, käytä
puhdistuksessa kuumaa vettä ja
puhdistussientä.
Tärkeää: kun AdBlue-lisäainetta lisätään sen päästyä loppumaan, on
ehdottomasti odotettava 5 minuuttia ennen
kuin sytytysvirta kytketään uudelleen. Tänä
aikana ei saa avata kuljettajan ovea, avata
auton lukitusta, työntää virta-avainta
virtalukkoon eikä viedä Avaaminen ja
käynnistäminen handsfree-toiminnolla-
järjestelmän avainta matkustamon sisälle .
Kytke sytytysvirta ja käynnistä moottori 10
sekunnin kuluttua.
►  Katkaise
  virta   ja   ota   avain   pois   virtalukosta  
moottorin sammuttamiseksi.
tai
► 

Jos   autossa   on   avaamisen   ja   käynnistämisen  
handsfree-toiminto, sammuta moottori
painamalla painiketta ST

ART/STOP.

189
Hyödyllisiä tietoja
7

►  Käännä AdBlue®-säiliön sinistä tulppaa
vastapäivään ja irrota se.
►  Säiliöllä
 
AdBlue®-nestettä: tarkista
vanhenemispäivämäärä ja lue etiketin ohjeet
huolellisesti ennen säiliön sisällön kaatamista
auton AdBlue-säiliöön.
►  AdBlue
®-pumpulla: aseta täyttöpistooli ja
täytä säiliötä, kunnes täyttöpistooli lopettaa
automaattisesti toiminnan.
Jotta AdBlue®-säiliön ylitäyttämiseltä
vältytään:
–

Lisää 10–13 litraa käyttäen
AdBlue®-säiliöitä.
– Lopeta pistoolin ensimmäisen
automaattisen pysäytyksen jälkeen, jos
tankkaat huoltoasemalla.
Järjestelmä rekisteröi vain yli 5 litran
AdBlue
®-täytöt.
Jos AdBlue®-säiliö on täysin tyhjä – Täytä
AdBlue-säiliö: käynnistäminen
mahdotonta -viesti vahvistaa tämän – on
tärkeää lisätä vähintään 5 litraa.
Vaihtaminen vapaalle
Tietyissä tilanteissa sinun on annettava auton kulkea vapaalla (esimerkiksi hinauksessa,
vierinnässä, automaattisessa autopesussa tai
kun ajoneuvoa kuljetetaan junalla tai meritse
rahtina jne.).
Tämä menettely vaihtelee vaihteiston ja
seisontajarrun tyyppien mukaan.
Manuaali-vaihteistolla ja
sähköisellä seisontajarrulla
/
Vapautusmenettely
►  Kun moottori on käynnissä ja painat jarrupoljinta, vaihda vaihde vapaalle.
► 
Katkaise   sytytysvirta   painaessasi   vieläkin  
jarrupoljinta. ► 

Vapauta   jarrupoljin   ja   kytke   sytytysvirta  
uudestaan.
► 

Kun   painat   jarrupoljinta,   paina   säätövipua  
vapauttaaksesi seisontajarrun.
► 

Vapauta   jarrupoljin   ja   katkaise   sytytysvirta.
Paluu normaalikäyttöön
►  Käynnistä moottori uudelleen, kun painat jarrupoljinta.
Automaattivaihteistolla ja
sähköisellä seisontajarrulla
/
Vapautusmenettely
►  Kun auto on pysähtynyt ja moottori on käynnissä, valitse tila
N ja sammuta
käynnistysvirta.
5 sekunnin kuluessa:
►  Kytke
  sytytysvirta   uudestaan.
►  Kun
  painat   jarrupoljinta,   siirrä   impulssikytkin  
eteen tai taakse vahvistaaksesi tilan N

.
►  Kun
  painat   jarrupoljinta,   paina   säätövipua  
vapauttaaksesi seisontajarrun.
► 

Vapauta   jarrupoljin   ja   katkaise   sytytysvirta.
Jos 5 sekunnin aikaraja ylittyy, vaihteisto menee
tilaan P, jolloin menettely on aloitettava alusta.
Paluu normaalikäyttöön
►  Käynnistä moottori uudelleen, kun painat jarrupoljinta.

192

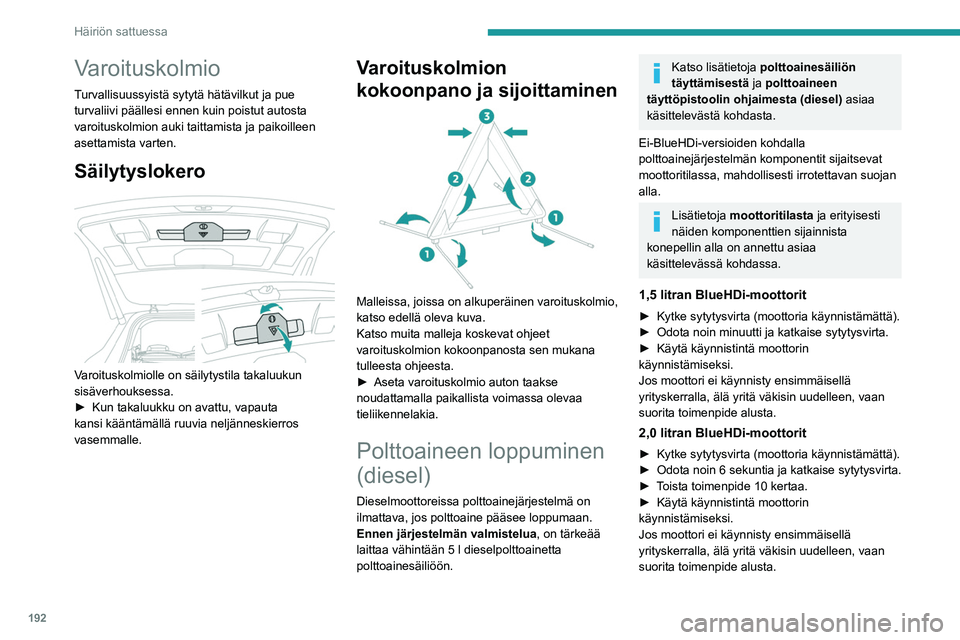

Häiriön sattuessa
Varoituskolmio
Turvallisuussyistä sytytä hätävilkut ja pue
turvaliivi päällesi ennen kuin poistut autosta
varoituskolmion auki taittamista ja paikoilleen
asettamista varten.
Säilytyslokero

Varoituskolmiolle on säilytystila takaluukun
sisäverhouksessa.
►  Kun  takaluukku   on   avattu,   vapauta  
kansi kääntämällä ruuvia neljänneskierros
vasemmalle.
Varoituskolmion
kokoonpano ja sijoittaminen


Malleissa, joissa on alkuperäinen varoituskolmio,
katso edellä oleva kuva.
Katso muita malleja koskevat ohjeet
varoituskolmion kokoonpanosta sen mukana
tulleesta ohjeesta.
►  Aseta
  varoituskolmio   auton   taakse  
noudattamalla paikallista voimassa olevaa
tieliikennelakia.
Polttoaineen loppuminen
(diesel)
Dieselmoottoreissa polttoainejärjestelmä on
ilmattava, jos polttoaine pääsee loppumaan.
Ennen järjestelmän valmistelua, on tärkeää
laittaa vähintään 5 l dieselpolttoainetta
polttoainesäiliöön.
Katso lisätietoja polttoainesäiliön
täyttämisestä ja polttoaineen
täyttöpistoolin ohjaimesta (diesel) asiaa
käsittelevästä kohdasta.
Ei-BlueHDi-versioiden kohdalla
polttoainejärjestelmän komponentit sijaitsevat
moottoritilassa, mahdollisesti irrotettavan suojan
alla.
Lisätietoja moottoritilasta ja erityisesti
näiden komponenttien sijainnista
konepellin alla on annettu asiaa
käsittelevässä kohdassa.
1,5 litran BlueHDi-moottorit
►  Kytke sytytysvirta (moottoria käynnistämättä).
►  Odota   noin   minuutti   ja   katkaise   sytytysvirta.
►  Käytä
  käynnistintä   moottorin  
käynnistämiseksi.
Jos moottori ei käynnisty ensimmäisellä
yrityskerralla, älä yritä väkisin uudelleen, vaan
suorita toimenpide alusta.
2,0 litran BlueHDi-moottorit
►  Kytke sytytysvirta (moottoria käynnistämättä).
►  Odota   noin   6   sekuntia   ja   katkaise   sytytysvirta.
►  Toista
  toimenpide   10   kertaa.
►  Käytä
  käynnistintä   moottorin  
käynnistämiseksi.
Jos moottori ei käynnisty ensimmäisellä
yrityskerralla, älä yritä väkisin uudelleen, vaan
suorita toimenpide alusta.
2,0 litran HDi-moottorit
►  Avaa konepelti ja poista tarvittaessa muotoiltu 
suojus, jotta saat ilmauspumpun esille.
►  Löysää ilmausruuvia.
►  Käytä ilmauspumppua, kunnes 
läpinäkyvässä putkessa näkyy
polttoainetta.
►  Kiristä ilmausruuvi kuten se oli aikaisemmin.
►  Käytä käynnistysmoottoria, kunnes 
moottori käynnistyy (jos moottori ei käynnisty
ensimmäisestä yrityksestä, odota noin 15
sekuntia, ennen kuin yrität uudelleen).
►  Mikäli moottori ei käynnisty muutamalla 
yrityksellä, käytä uudelleen ilmauspumppua ja
sen jälkeen käynnistysmoottoria.
►  Aseta muotoiltu suojus takaisin paikalleen ja 
paina se kiinnikkeisiin. Sulje sitten konepelti.
Työkalut
Auton mukana toimitetaan työkalusarja. Työkalusarjan sisältö riippuu auton
varustetasosta:
– Renkaan tilapäisen korjauksen paikkaussarja.
– Varapyörä.
Työkalujen sijainti

210
Häiriön sattuessa
Versio 2 (Eco)
Sulake nroKoko (A)Toiminnot
F4 15 AÄänimerkki.
F5 20 ATuulilasin pesulaitteen pumppu.
F6 20 ATakalasin pesulaitteen pumppu
F7 10 A12 V:n lisävarustepistoke.
F8 20 ATakapyyhin
F10 30 ALukot.
F 11 30 ALukot.
F14 5 AHälytyssireeni.
F17 5 AMittaristo
F22 3 ASade-/valotunnistin
F24 5 APeruutuskamera – Pysäköintiavustin
F25 5 ATurvatyynyt
F27 5 AHälytin.
F28 5 AHätäpuhelu ja tiepalvelukutsut
F29 20 AAutojärjestelmä – Kosketusnäyttö – CD-soitin – audi\
o-/navigointijärjestelmä
F32 15 ASavukkeensytytin
F36 5 AHansikaslokeron valaistus
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä.
Sulakkeiden esille ottaminen

Versio 1 (Full)
Rasia 1
Sulake nro Koko (A)Toiminnot
F14 15 ALasinpesulaitteen pumppu.
F15 5 AOhjaustehostin
F20 25 ALasinpesulaitteen pumppu.
F22 15 AÄänimerkki.
F23 15 AOikea kaukovalo.
F24 15 AVasen kaukovalo.
Rasia 2 Sulake nro Koko (A)Toiminnot
F8 30 ADieselpäästönrajoitusjärjestelmä (AdBlue)
F12 15 AAutomaattivaihteisto.
F14 5 AAutomaattivaihteisto.

2 11
Häiriön sattuessa
8Sulakkeiden esille ottaminen

►  Vapauta kaksi salpaa A.
►  Irrota   kansi.
►  Vaihda
  sulake.
►  Kun
  olet   valmis,   sulje   kansi   huolellisesti   ja  
kiinnitä kaksi salpaa A

, jotta sulakerasia on
kunnolla kiinni.
Versio 1 (Full)
Rasia 1
Sulake nro Koko (A)Toiminnot
F14 15 ALasinpesulaitteen pumppu.
F15 5 AOhjaustehostin
F20 25 ALasinpesulaitteen pumppu.
F22 15 AÄänimerkki.
F23 15 AOikea kaukovalo.
F24 15 AVasen kaukovalo.
Rasia 2
Sulake nro Koko (A)Toiminnot
F8 30 ADieselpäästönrajoitusjärjestelmä (AdBlue)
F12 15 AAutomaattivaihteisto.
F14 5 AAutomaattivaihteisto.

224

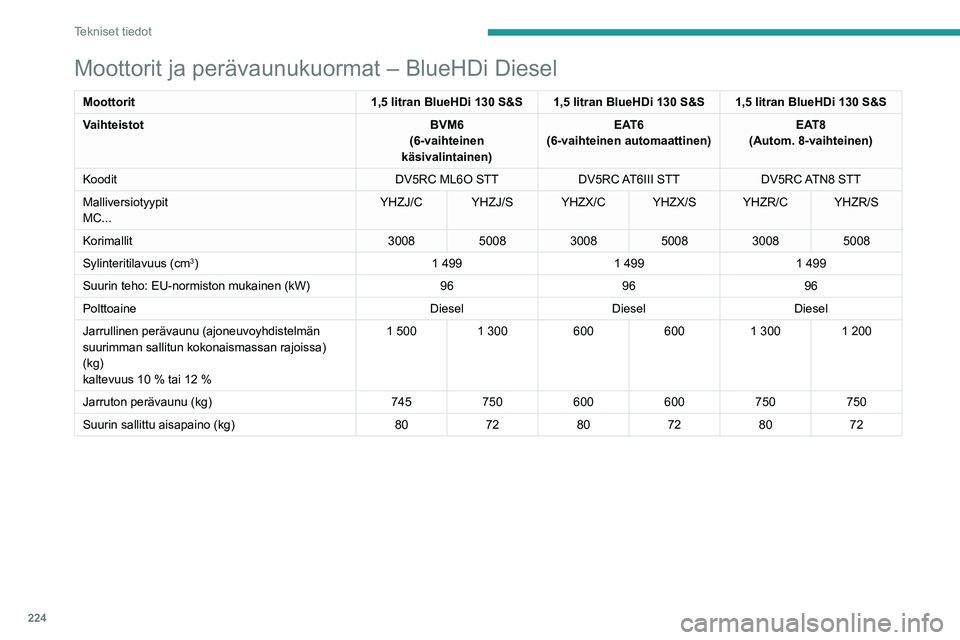

Tekniset tiedot
Moottorit ja perävaunukuormat – BlueHDi Diesel
Moottorit1,5 litran BlueHDi 130 S&S 1,5 litran BlueHDi 130 S&S 1,5 litran BlueHDi 130 S&S
Vaihteistot BVM6
(6-vaihteinen
käsivalintainen) EAT6
(6-vaihteinen automaattinen) EAT8
(Autom. 8-vaihteinen)
Koodit DV5RC ML6O STTDV5RC AT6III STTDV5RC ATN8 STT
Malliversiotyypit
MC... YHZJ/C YHZJ/S YHZX/C YHZX/S YHZR/C YHZR/S
Korimallit 300850083008500830085008
Sylinteritilavuus (cm
3) 1   4991   4991   499
Suurin teho: EU-normiston mukainen (kW) 969696
Polttoaine DieselDieselDiesel
Jarrullinen perävaunu (ajoneuvoyhdistelmän
suurimman sallitun kokonaismassan rajoissa)
(kg)
kaltevuus 10 % tai 12 % 1 500
1 300 6006001 300 1
200
Jarruton perävaunu (kg) 745750600600750750
Suurin sallittu aisapaino (kg) 807280728072
