12

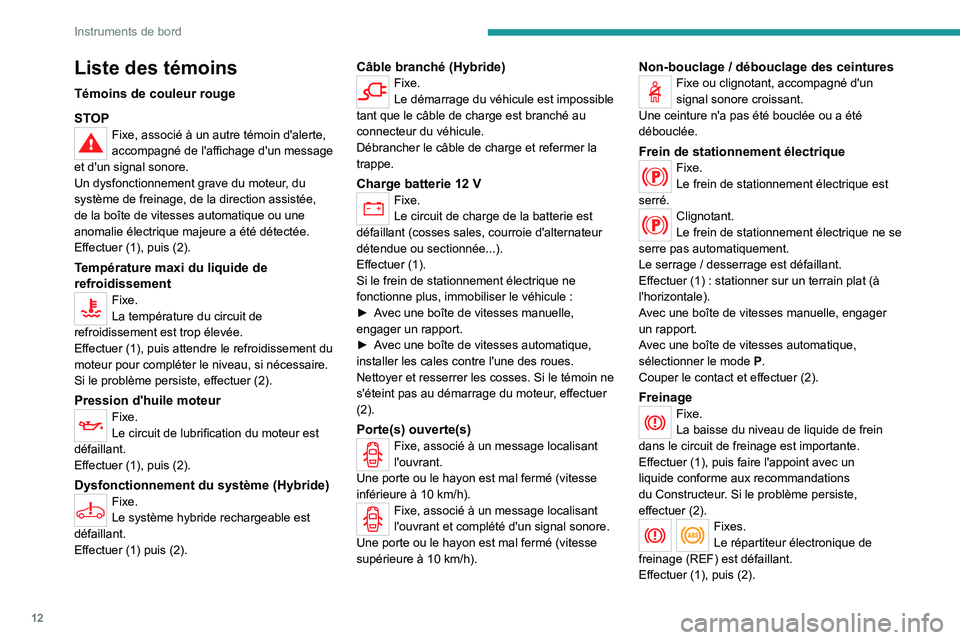

Instruments de bord
Liste des témoins
Témoins de couleur rouge
STOP
Fixe, associé à un autre témoin d'alerte,
accompagné de l'affichage d'un message
et d'un signal sonore.
Un dysfonctionnement grave du moteur, du
système de freinage, de la direction assistée,
de la boîte de vitesses automatique ou une
anomalie électrique majeure a été détectée.
Effectuer (1), puis
(2).
Température maxi du liquide de
refroidissement
Fixe.
La température du circuit de
refroidissement est trop élevée.
Effectuer (1), puis attendre le refroidissement du
moteur pour compléter le niveau, si nécessaire.
Si le problème persiste, effectuer
(2).
Pression d'huile moteurFixe.
Le circuit de lubrification du moteur est
défaillant.
Effectuer (1), puis (2).
Dysfonctionnement du système (Hybride)Fixe.
Le système hybride rechargeable est
défaillant.
Effectuer (1) puis (2).
Câble branché (Hybride)Fixe.
Le démarrage du véhicule est impossible
tant que le câble de charge est branché au
connecteur du véhicule.
Débrancher le câble de charge et refermer la
trappe.
Charge batterie 12 VFixe.
Le circuit de charge de la batterie est
défaillant (cosses sales, courroie d'alternateur
détendue ou sectionnée...).
Effectuer (1).
Si le frein de stationnement électrique ne
fonctionne plus, immobiliser le véhicule
:
►

A

vec une boîte de vitesses manuelle,
engager un rapport.
►

A

vec une boîte de vitesses automatique,
installer les cales contre l'une des roues.
Nettoyer et resserrer les cosses. Si le témoin ne
s'éteint pas au démarrage du moteur, effectuer
(2).
Porte(s) ouverte(s)Fixe, associé à un message localisant
l'ouvrant.
Une porte ou le hayon est mal fermé (vitesse
inférieure à 10
km/h).
Fixe, associé à un message localisant
l'ouvrant et complété d'un signal sonore.
Une porte ou le hayon est mal fermé (vitesse
supérieure à 10
km/h).
Non-bouclage / débouclage des ceinturesFixe ou clignotant, accompagné d'un
signal sonore croissant.
Une ceinture n'a pas été bouclée ou a été
débouclée.
Frein de stationnement électriqueFixe.
Le frein de stationnement électrique est
serré.
Clignotant.
Le frein de stationnement électrique ne se
serre pas automatiquement.
Le serrage
/ desserrage est défaillant.
Effectuer (1)
: stationner sur un terrain plat (à
l'horizontale).
Avec une boîte de vitesses manuelle, engager
un rapport.
Avec une boîte de vitesses automatique,
sélectionner le mode

P
.
Couper le contact et effectuer
(2).
FreinageFixe.
La baisse du niveau de liquide de frein
dans le circuit de freinage est importante.
Effectuer (1), puis faire l'appoint avec un
liquide conforme aux recommandations
du Constructeur. Si le problème persiste,
effectuer
(2).
Fixes.
Le répartiteur électronique de
freinage

(REF) est défaillant.
Effectuer (1), puis
(2).

15
Instruments de bord

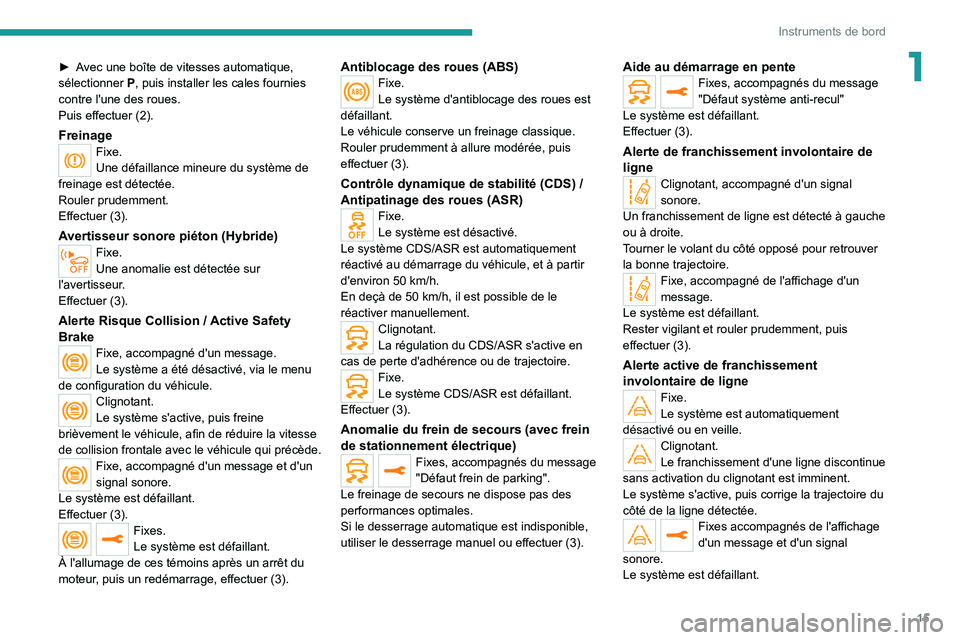

1► Avec une boîte de vitesses automatique,
sélectionner P , puis installer les cales fournies
contre l'une des roues.
Puis effectuer
(2).
FreinageFixe.
Une défaillance mineure du système de
freinage est détectée.
Rouler prudemment.
Effectuer
(3).
Avertisseur sonore piéton (Hybride)Fixe.
Une anomalie est détectée sur
l'avertisseur.
Effectuer
(3).
Alerte Risque Collision / Active Safety
Brake
Fixe, accompagné d'un message.
Le système a été désactivé, via le menu
de configuration du véhicule.
Clignotant.
Le système s'active, puis freine
brièvement le véhicule, afin de réduire la vitesse
de collision frontale avec le véhicule qui précède.
Fixe, accompagné d'un message et d'un
signal sonore.
Le système est défaillant.
Effectuer (3).
Fixes.
Le système est défaillant.
À l'allumage de ces témoins après un arrêt du
moteur, puis un redémarrage, effectuer
(3).
Antiblocage des roues (ABS)Fixe.
Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Rouler prudemment à allure modérée, puis
effectuer
(3).
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Fixe.
Le système est désactivé.
Le système CDS/ASR est automatiquement
réactivé au démarrage du véhicule, et à partir
d'environ 50
km/h.
En deçà de 50
km/h, il est possible de le
réactiver manuellement.
Clignotant.
La régulation du CDS/ASR s'active en
cas de perte d'adhérence ou de trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuer (3).
Anomalie du frein de secours (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le freinage de secours ne dispose pas des
performances optimales.
Si le desserrage automatique est indisponible,
utiliser le desserrage manuel ou effectuer
(3).
Aide au démarrage en penteFixes, accompagnés du message
"Défaut système anti-recul"
Le système est défaillant.
Effectuer (3).
Alerte de franchissement involontaire de
ligne
Clignotant, accompagné d'un signal
sonore.
Un franchissement de ligne est détecté à gauche
ou à droite.
Tourner le volant du côté opposé pour retrouver
la bonne trajectoire.
Fixe, accompagné de l'affichage d'un
message.
Le système est défaillant.
Rester vigilant et rouler prudemment, puis
effectuer
(3).
Alerte active de franchissement
involontaire de ligne
Fixe.
Le système est automatiquement
désactivé ou en veille.
Clignotant.
Le franchissement d'une ligne discontinue
sans activation du clignotant est imminent.
Le système s'active, puis corrige la trajectoire du
côté de la ligne détectée.
Fixes accompagnés de l'affichage
d'un message et d'un signal
sonore.
Le système est défaillant.

21
Instruments de bord
1POWER Forte sollicitation de puissance, utilisant les capacités combinées
du moteur essence et du ou
des moteurs électriques (selon
version).
Le curseur se situe dans cette
zone lors des phases de conduite
plus dynamique avec recherche de
performance.
ECO Utilisation optimale de l'énergie (thermique ou électrique).
Le curseur se situe dans cette zone
lors des phases de roulage électrique
et lors des phases d'utilisation
optimale du moteur essence,
accessibles avec une conduite
adaptée.
Un indicateur désigne le seuil de
redémarrage du moteur essence.
Le conducteur peut ainsi modérer
son accélération pour conserver un
roulage électrique.
CHARGE Récupération d'énergie permettant la recharge de la batterie de
traction.
Le curseur se situe dans cette zone
lors des phases de décélération
:
levée de pied de la pédale
d’accélérateur ou freinage.Indicateur de niveau de
charge (Hybride)


Le niveau de charge de la batterie de traction et
l'autonomie restante en roulage électrique sont
affichés en permanence lorsque le véhicule est
démarré.
Contact coupé, l’ouverture de la porte
conducteur active l’indicateur.
Test manuel dans le combiné
Cette fonction permet, à tout instant, de vérifier
certains indicateurs et d'afficher le journal des
alertes.

► Moteur tournant, appuyer brièvement sur ce
bouton.
Les informations suivantes s'affichent au
combiné
:
– Niveau d'huile moteur .
– Échéance de révision.
–

Autonomie de roulage liée à l'AdBlue et au
système SCR (Diesel BlueHDi).
–


Alertes en cours.
Ces informations s'affichent également
automatiquement à chaque mise du
contact.
Compteurs kilométriques
Contact mis, les kilométrages sont indiqués
en permanence. Ils restent affichés pendant
30
secondes à la coupure du contact. Ils
s'affichent à l'ouverture de la porte conducteur
ainsi qu'au verrouillage et au déverrouillage du
véhicule.
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance (km ou mile)
: la vitesse affichée doit
être exprimée dans l'unité officielle du pays
(km/h ou mph).
Le changement d'unité se fait par le menu de
configuration de l'écran, véhicule à l'arrêt.
Totalisateur kilométrique
Il mesure la distance totale parcourue par le
véhicule depuis sa première mise en circulation.

23
Instruments de bord

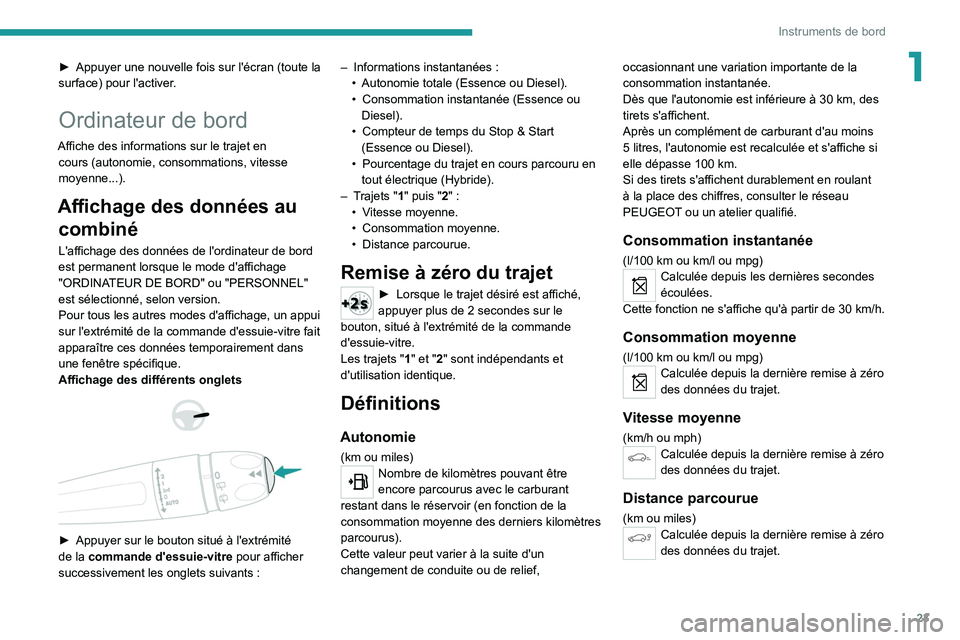

1► Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer .
Ordinateur de bord
Affiche des informations sur le trajet en cours (autonomie, consommations, vitesse
moyenne...).
Affichage des données au combiné
L'affichage des données de l'ordinateur de bord
est permanent lorsque le mode d'affichage
"ORDINATEUR DE BORD" ou "PERSONNEL"
est sélectionné, selon version.
Pour tous les autres modes d'affichage, un appui
sur l'extrémité de la commande d'essuie-vitre fait
apparaître ces données temporairement dans
une fenêtre spécifique.
Affichage des différents onglets




► Appuyer sur le bouton situé à l'extrémité
de la commande d'essuie-vitre pour afficher
successivement les onglets suivants
:–

Informations instantanées
:
•
Autonomie totale (Essence ou Diesel).
•

Consommation instantanée (Essence ou
Diesel).
•

Compteur de temps du Stop & Start
(Essence ou Diesel).
•

Pourcentage du trajet en cours parcouru en
tout électrique (Hybride).
–

T
rajets "1" puis "2" :
•
V
itesse moyenne.
•
Consommation moyenne.
•

Distance parcourue.
Remise à zéro du trajet
► Lorsque l
e trajet désiré est affiché,
appuyer plus de 2 secondes sur le
bouton, situé à l'extrémité de la commande
d'essuie-vitre.
Les trajets "1" et "2" sont indépendants et
d'utilisation identique.
Définitions
Autonomie
(km ou miles)Nombre de kilomètres pouvant être
encore parcourus avec le carburant
restant dans le réservoir (en fonction de la
consommation moyenne des derniers kilomètres
parcourus).
Cette valeur peut varier à la suite d'un
changement de conduite ou de relief, occasionnant une variation importante de la
consommation instantanée.
Dès que l'autonomie est inférieure à 30
km, des
tirets s'affichent.
Après un complément de carburant d'au moins
5 litres, l'autonomie est recalculée et s'affiche si
elle dépasse 100 km.
Si des tirets s'affichent durablement en roulant
à la place des chiffres, consulter le réseau
PEUGEOT ou un atelier qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)Calculée depuis les dernières secondes
écoulées.
Cette fonction ne s'affiche qu'à partir de 30
km/h.
Consommation moyenne
(l/100 km ou km/l ou mpg)Calculée depuis la dernière remise à zéro
des données du trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.

24
Instruments de bord

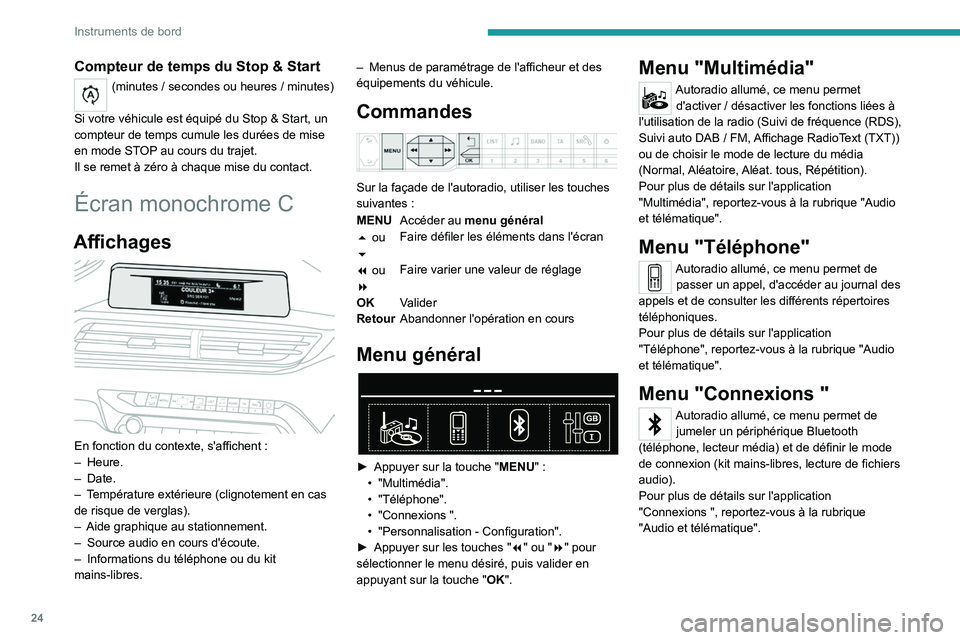

Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)
Si votre véhicule est équipé du Stop & Start, un
compteur de temps cumule les durées de mise
en mode ST
OP au cours du trajet.
Il se remet à zéro à chaque mise du contact.
Écran monochrome C
Affichages

En fonction du contexte, s'affichent :
– Heure.
–
Date.
–

T
empérature extérieure (clignotement en cas
de risque de verglas).
–

Aide graphique au stationnement.
–


Source audio en cours d'écoute.
–


Informations du téléphone ou du kit
mains-libres. –


Menus de paramétrage de l'afficheur et des
équipements du véhicule.
Commandes

Sur la façade de l'autoradio, utiliser les touches
suivantes :
MENU Accéder au menu général
5 ou
6 Faire défiler les éléments dans l'écran
7 ou
8 Faire varier une valeur de réglage
OK Valider
Retour Abandonner l'opération en cours
Menu général

► Appuyer sur la touche " MENU " :
• "Multimédia".
•
"Téléphone".
•

"Connexions ".
•


"Personnalisation - Configuration".
►


Appuyer sur les touches " 7

" ou "8" pour
sélectionner le menu désiré, puis valider en
appuyant sur la touche " OK".
Menu "Multimédia"
Autoradio allumé, ce menu permet
d'activer / désactiver les fonctions liées à
l'utilisation de la radio (Suivi de fréquence (RDS),
Suivi auto DAB
/ FM, Affichage RadioText (TXT))
ou de choisir le mode de lecture du média
(Normal, Aléatoire, Aléat. tous, Répétition).
Pour plus de détails sur l'application
"Multimédia", reportez-vous à la rubrique "Audio
et télématique".
Menu "Téléphone"
Autoradio allumé, ce menu permet de passer un appel, d'accéder au journal des
appels et de consulter les différents répertoires
téléphoniques.
Pour plus de détails sur l'application
"Téléphone", reportez-vous à la rubrique "Audio
et télématique".
Menu "Connexions "
Autoradio allumé, ce menu permet de jumeler un périphérique Bluetooth
(téléphone, lecteur média) et de définir le mode
de connexion (kit mains-libres, lecture de fichiers
audio).
Pour plus de détails sur l'application
"Connexions ", reportez-vous à la rubrique
"Audio et télématique".

27
Instruments de bord
1Menu Hybride
Flux d'énergie
L'onglet Flux présente le fonctionnement du
système hybride rechargeable en temps réel.
1.Mode de conduite actif
2. Moteur essence
3. Moteur(s) électrique(s)
4. Niveau de charge de la batterie de traction
Les flux d'énergie ont une couleur spécifique
pour chaque type de roulage
:
–

Bleu : énergie 100% électrique.
–


Orange : énergie issue du moteur essence.
–


V
ert : récupération d'énergie.
Statistiques de consommation
L'onglet Statistiques indique les statistiques
de consommation d'énergie électrique et de
carburant.


1. Consommation électrique moyenne sur
le trajet en cours (kWh/100 km) et valeurs
historiques
:
–

Histogramme bleu
: énergie consommée
directement issue de la batterie de traction.
–

Histogramme vert
: énergie régénérée lors
des phases de décélération et de freinage pour
recharger la batterie.
2. Consommation moyenne de carburant sur le
trajet en cours (l/100
km) et valeurs historiques
(histogramme orange).
►

Appuyer sur les touches

-
ou + pour modifier
l'échelle de temps affichée.
Fonction eSave
L'onglet eSave permet de réserver tout ou partie
de l'énergie électrique de la batterie de traction
pour un usage ultérieur au cours d'un trajet
(exemple : passage dans une zone urbaine
ou dans une zone réservée aux véhicules
électriques).
►

Activer la fonction en choisissant ON

puis
sélectionner l'autonomie électrique à réserver :
10 km, 20 km ou toute l'autonomie ( MAX).
L'activation de la fonction est confirmée
par l'allumage de ce témoin au combiné
et l'indication de la réserve d'énergie en km.
►

Pour utiliser la réserve d'énergie, choisir le
mode de conduite ELECTRIC

sur le sélecteur
de modes.
Le paramétrage de la fonction n'est pas
mémorisé à la coupure du contact.
Si l'autonomie demandée dépasse
l'autonomie disponible (non
recommandé), le moteur thermique démarre
pour assurer la recharge de la batterie de
traction jusqu'au seuil demandé - Risque de
dégradation des performances et de
surconsommation de carburant !
Bandeau supérieur
Certaines informations sont affichées en
permanence dans le bandeau supérieur de
l'écran tactile
:
–

Heure et température extérieure (un témoin
bleu apparaît en cas de risque de verglas).
–


Rappel des informations de climatisation, et
accès direct au menu correspondant.
–


Rappel des informations des menus
RadioMedia

, Téléphone et des consignes de
navigation (selon équipement).
–

Notifications.
–


Accès aux
Réglages de l'écran tactile et du
combiné numérique (date/heure, langues, unités,
...).

36
Ouvertures

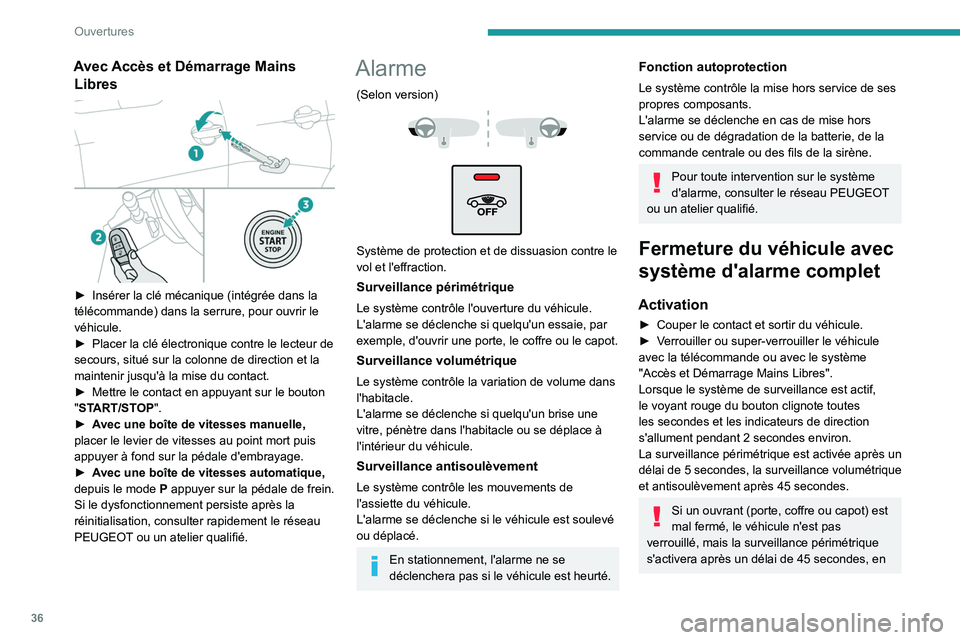

Avec Accès et Démarrage Mains Libres


► Insérer la clé mécanique (intégrée dans la
télécommande) dans la serrure, pour ouvrir le
véhicule.
►

Placer la clé électronique contre le lecteur de
secours, situé sur la colonne de direction et la
maintenir jusqu'à la mise du contact.
►


Mettre le contact en appuyant sur le bouton
"

START/STOP".
►

A
vec une boîte de vitesses manuelle,
placer le levier de vitesses au point mort puis
appuyer à fond sur la pédale d'embrayage.
►

A
vec une boîte de vitesses automatique,
depuis le mode

P
appuyer sur la pédale de frein.
Si le dysfonctionnement persiste après la
réinitialisation, consulter rapidement le réseau
PEUGEOT ou un atelier qualifié.
Alarme
(Selon version)



Système de protection et de dissuasion contre le
vol et l'effraction.
Surveillance périmétrique
Le système contrôle l'ouverture du véhicule.
L'alarme se déclenche si quelqu'un essaie, par
exemple, d'ouvrir une porte, le coffre ou le capot.
Surveillance volumétrique
Le système contrôle la variation de volume dans
l'habitacle.
L'alarme se déclenche si quelqu'un brise une
vitre, pénètre dans l'habitacle ou se déplace à
l'intérieur du véhicule.
Surveillance antisoulèvement
Le système contrôle les mouvements de
l'assiette du véhicule.
L'alarme se déclenche si le véhicule est soulevé
ou déplacé.
En stationnement, l'alarme ne se
déclenchera pas si le véhicule est heurté.
Fonction autoprotection
Le système contrôle la mise hors service de ses
propres composants.
L'alarme se déclenche en cas de mise hors
service ou de dégradation de la batterie, de la
commande centrale ou des fils de la sirène.
Pour toute intervention sur le système
d'alarme, consulter le réseau PEUGEOT
ou un atelier qualifié.
Fermeture du véhicule avec
système d'alarme complet
Activation
► Couper le contact et sortir du véhicule.
► V errouiller ou super-verrouiller le véhicule
avec la télécommande ou avec le système
"Accès et Démarrage Mains Libres".
Lorsque le système de surveillance est actif,
le voyant rouge du bouton clignote toutes
les secondes et les indicateurs de direction
s'allument pendant 2
secondes environ.
La surveillance périmétrique est activée après un
délai de 5

secondes, la surveillance
volumétrique
et antisoulèvement après 45
secondes.
Si un ouvrant (porte, coffre ou capot) est
mal fermé, le véhicule n'est pas
verrouillé, mais la surveillance périmétrique
s'activera après un délai de 45
secondes, en

44
Ouvertures

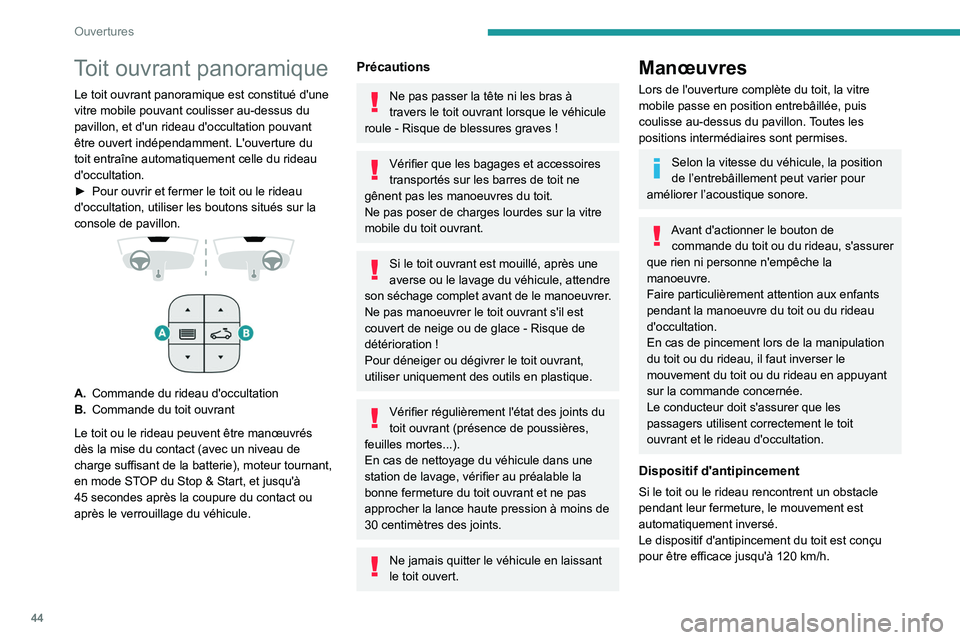

Toit ouvrant panoramique
Le toit ouvrant panoramique est constitué d'une
vitre mobile pouvant coulisser au-dessus du
pavillon, et d'un rideau d'occultation pouvant
être ouvert indépendamment. L'ouverture du
toit entraîne automatiquement celle du rideau
d'occultation.
►
Pour ouvrir et fermer le toit ou le rideau
d'occultation, utiliser les boutons situés sur la
console de pavillon.


A. Commande du rideau d'occultation
B. Commande du toit ouvrant
Le toit ou le rideau peuvent être manœuvrés
dès la mise du contact (avec un niveau de
charge suffisant de la batterie), moteur tournant,
en mode STOP du Stop & Start, et jusqu'à
45
secondes après la coupure du contact ou
après le verrouillage du véhicule.
Précautions
Ne pas passer la tête ni les bras à
travers le toit ouvrant lorsque le véhicule
roule - Risque de blessures graves
!
Vérifier que les bagages et accessoires
transportés sur les barres de toit ne
gênent pas les manoeuvres du toit.
Ne pas poser de charges lourdes sur la vitre
mobile du toit ouvrant.
Si le toit ouvrant est mouillé, après une
averse ou le lavage du véhicule, attendre
son séchage complet avant de le manoeuvrer.
Ne pas manoeuvrer le toit ouvrant s'il est
couvert de neige ou de glace - Risque de
détérioration
!
Pour déneiger ou dégivrer le toit ouvrant,
utiliser uniquement des outils en plastique.
Vérifier régulièrement l'état des joints du
toit ouvrant (présence de poussières,
feuilles mortes...).
En cas de nettoyage du véhicule dans une
station de lavage, vérifier au préalable la
bonne fermeture du toit ouvrant et ne pas
approcher la lance haute pression à moins de
30

centimètres des joints.
Ne jamais quitter le véhicule en laissant
le toit ouvert.
Manœuvres
Lors de l'ouverture complète du toit, la vitre
mobile passe en position entrebâillée, puis
coulisse au-dessus du pavillon. Toutes les
positions intermédiaires sont permises.
Selon la vitesse du véhicule, la position
de l’entrebâillement peut varier pour
améliorer l’acoustique sonore.
Avant d'actionner le bouton de commande du toit ou du rideau, s'assurer
que rien ni personne n'empêche la
manoeuvre.
Faire particulièrement attention aux enfants
pendant la manoeuvre du toit ou du rideau
d'occultation.
En cas de pincement lors de la manipulation
du toit ou du rideau, il faut inverser le
mouvement du toit ou du rideau en appuyant
sur la commande concernée.
Le conducteur doit s'assurer que les
passagers utilisent correctement le toit
ouvrant et le rideau d'occultation.
Dispositif d'antipincement
Si le toit ou le rideau rencontrent un obstacle
pendant leur fermeture, le mouvement est
automatiquement inversé.
Le dispositif d'antipincement du toit est conçu
pour être efficace jusqu'à 120
km/h.
