2020 OPEL VIVARO C Používateľská príručka (in Slovak)

Starostlivosť o vozidlo2312. Stlačte svorky na objímkežiarovky, aby sa objímka odpojila
a vysunula z reflektora.
3. Žiarovku vyberiete z objímky tak, že ju vytiahnete.
4. Vymeňte žiarovku za novú a vložte ju do objímky.
5. Vložte objímku žiarovky do krytu.
Svetlo pre jazdu cez deň s LED Jednotka svetla pre jazdu cez deň v
dolnej časti nárazníka obsahuje diódy
LED. V prípade poruchy diód LED
musí tieto vymeniť servis.
Xenónové svetlomety
Predné smerové svetlá 3 233.
Na ilustráciách vidíte jednotku
pravého svetlometu.
Žiarovka stretávacieho svetla je
usadená vo vonkajšej komore ( 2)
Žiarovka diaľkového svetla je
usadená vo vnútornej komore ( 1)
Stretávacie svetlá9 Nebezpečenstvo
Xenónové svetlomety pracujú s
veľmi vysokým napätím.
Nedotýkajte sa ich. Žiarovky
nechajte vymeniť v odbornom
servise.
Diaľkové svetlá
1. Odstráňte ochranný kryt.

232Starostlivosť o vozidlo
2. Stlačte západku a vyberteobjímku žiarovky z krytu
reflektora.
Vytiahnite držiak žiarovky z krytu
reflektora.
3. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
4. Vložte objímku žiarovky do krytu reflektora.
5. Nasaďte kryt.
Predné hmlové svetlá
1. Odskrutkujte a vyberte kryt podlahy.
2. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ho zo zostavy svetla.

Starostlivosť o vozidlo2333. Potiahnutím pridržiavajúcehovýstupku uvoľnite konektor
zástrčky.
4. Vyberte a vymeňte jednotku žiarovky a nasaďte konektor.
Uvedomte si, že žiarovka a
objímka tvoria jednu jednotku a
musia sa vymeniť súčasne.
5. Vložte objímku žiarovky do zostavy svetla otočením v smere
hodinových ručičiek tak, aby sa
zaistila.
6. Namontujte zostavu svetla utiahnutím dvoch skrutiek.
7. Pripevnite a zaistite kryt.
Predné smerové svetlá Na ilustráciách vidíte jednotku
pravého svetlometu.
Otočte žiarovku do vnútornej komory
( 1 )
1. Odstráňte ochranný kryt.
2. Otáčajte objímku žiarovky proti
smeru hodinových ručičiek, aby
sa odpojila, a vytiahnite ju z
reflektora.

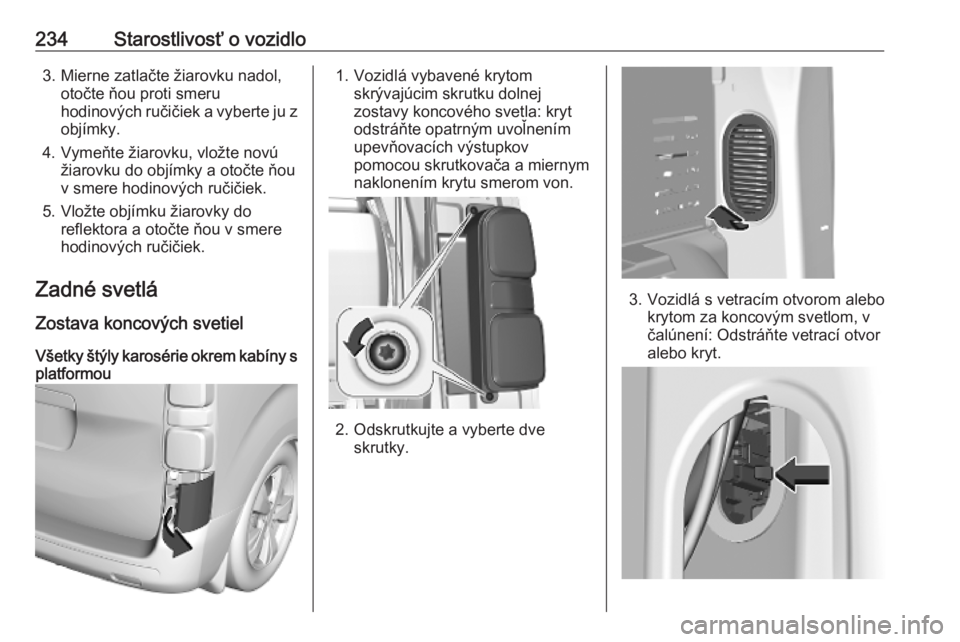

234Starostlivosť o vozidlo3. Mierne zatlačte žiarovku nadol,otočte ňou proti smeru
hodinových ručičiek a vyberte ju z objímky.
4. Vymeňte žiarovku, vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
5. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
Zadné svetlá
Zostava koncových svetiel
Všetky štýly karosérie okrem kabíny s
platformou1. Vozidlá vybavené krytom
skrývajúcim skrutku dolnej
zostavy koncového svetla: kryt
odstráňte opatrným uvoľnením
upevňovacích výstupkov
pomocou skrutkovača a miernym
naklonením krytu smerom von.
2. Odskrutkujte a vyberte dve skrutky.
3. Vozidlá s vetracím otvorom alebo krytom za koncovým svetlom, v
čalúnení: Odstráňte vetrací otvor
alebo kryt.

Starostlivosť o vozidlo2354. Zatiaľ čo držíte zostavu svetla,zatlačte upevňovací výstupok,
ktorý drží zostavu koncového
svetla v karosérii.
5. Opatrne vytiahnite zostavu zadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
6. Odpojte kábel od pridržiavacieho prvku v zostave svetla.
7. Odpojte centrálny pridržiavajúcivýstupok, vytiahnite držiak
žiarovky a odpojte zvyšné
pridržiavajúce výstupky.
8. Zatlačte žiarovku mierne nadol, otočte ňou a vyberte ju z držiaka
žiarovky. Vymeňte žiarovku:
Koncové svetlo/parkovacie svetlo
( 1 )
Osvetlenie zeme 2
Brzdové svetlo/parkovacie svetlo
( 3 )
Smerové svetlá/výstražné svetlá ( 4 )
9. Pripevnite nosič žiarovky do zostavy svetla.
10. Pripojte kábel k objímke.
11. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite obe
skrutky.
12. Zatlačte kryt, ktorý mohol zakryť skrutku dolnej zostavy koncového
svetla.
13. Pripojte kryt alebo vetrací otvor za
koncové svetlo, ak ste ho predtým
odstránili.

236Starostlivosť o vozidloPlatform Cab
1. Odskrutkujte štyri skrutky zosvetla.
2. Vyberte svetlo z otvoru.
3. Ľahko zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
Smerové svetlo ( 1)
Brzdové svetlo ( 2)
Zadné svetlo ( 3)
Svetlo spiatočky ( 4)
Zadné svetlo do hmly môže byť iba na jednej strane ( 5)
4. Namontujte svetlo do otvoru a zaskrutkujte štyri skrutky.Bočné smerové svetlá
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte puzdro svetla dopredu a vyberte ho zo zadnej strany.Môžete si pomôcť skrutkovačoma vypáčiť ním kryt svetla z
karosérie. Obaľte špičku
skrutkovača tkaninou, aby ste
predišli poškodeniu laku.

Starostlivosť o vozidlo237
2. Potiahnite pridržiavajúci výstupoksmerom nahor a vyberte objímku
žiarovky z konektora zástrčky.
3. Vymeňte celú jednotku.
4. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Brzdové svetlo v strede hore
Vozidlá so závesnými dverami
alebo zadnými výklopnými
dverami
1. Otvorte zadné dvere.
2. a) vozidlá so zadnými výklopnými
dverami:
Uvoľnite vnútorné čalúnenie zo
svoriek tak, že ich otočíte nahor a
nadol. Opatrne vytiahnite
čalúnenie.
b) vozidlá so závesnými dverami:
Omotajte tkaninu okolo hrotu
plochého skrutkovača, aby ste
zabránili poškodeniu laku.
Vyberte vnútorný kryt alebo
vetrací otvor pomocou skrutkovača.
3. Opatrne vytlačte zostavu brzdového svetla von z výklenku.
4. Odpojte kábel od pridržiavacieho prvku v zostave svetla.

238Starostlivosť o vozidlo
5.Vyberte objímku chybnej žiarovky
tak, že ju otočíte o štvrť otáčky
proti smeru hodinových ručičiek.
6. Vymeňte žiarovku.
7. Namontujte zostavu brzdového svetla tak, ako je to vysvetlené
vyššie, akurát v opačnom poradí.
Osvetlenie evidenčného čísla
1. a) vozidlá so zadnými výklopnými
dverami:Vložte tenký skrutkovač, napr. do
jedného z výrezov krytu a zatlačte
ho smerom von, aby ste ho
odklopili. Odstráňte kryt.
b) vozidlá so závesnými dverami:
Vložte skrutkovač do jedného z
výrezov krytu a vypáčte ho.
Odstráňte kryt.
2. Žiarovku vyberte z držiaka a vymeňte ju.
3. Nasaďte kryt.
Osvetlenie interiéru Nasledujúce žiarovky nechajte
vymeniť v servise:
● vnútorné osvetlenie vozidla, svetlá na čítanie
● osvetlenie nákladného priestoru
● osvetlenie prístrojovej dosky
