2020 OPEL MOVANO_B Uputstvo za upotrebu (in Serbian)

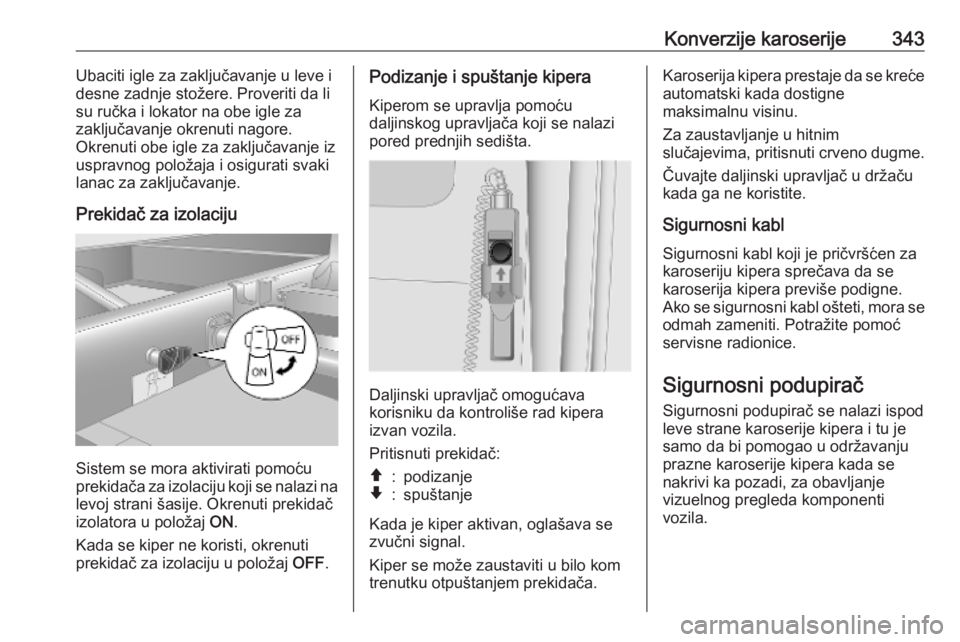

Konverzije karoserije343Ubaciti igle za zaključavanje u leve i
desne zadnje stožere. Proveriti da li
su ručka i lokator na obe igle za
zaključavanje okrenuti nagore.
Okrenuti obe igle za zaključavanje iz
uspravnog položaja i osigurati svaki
lanac za zaključavanje.
Prekidač za izolaciju
Sistem se mora aktivirati pomoću
prekidača za izolaciju koji se nalazi na
levoj strani šasije. Okrenuti prekidač
izolatora u položaj ON.
Kada se kiper ne koristi, okrenuti
prekidač za izolaciju u položaj OFF.
Podizanje i spuštanje kipera
Kiperom se upravlja pomoću
daljinskog upravljača koji se nalazi
pored prednjih sedišta.
Daljinski upravljač omogućava
korisniku da kontroliše rad kipera
izvan vozila.
Pritisnuti prekidač:
â:podizanjeã:spuštanje
Kada je kiper aktivan, oglašava se
zvučni signal.
Kiper se može zaustaviti u bilo kom
trenutku otpuštanjem prekidača.
Karoserija kipera prestaje da se kreće
automatski kada dostigne
maksimalnu visinu.
Za zaustavljanje u hitnim
slučajevima, pritisnuti crveno dugme.
Čuvajte daljinski upravljač u držaču
kada ga ne koristite.
Sigurnosni kabl Sigurnosni kabl koji je pričvršćen zakaroseriju kipera sprečava da se karoserija kipera previše podigne.
Ako se sigurnosni kabl ošteti, mora se
odmah zameniti. Potražite pomoć
servisne radionice.
Sigurnosni podupiračSigurnosni podupirač se nalazi ispod leve strane karoserije kipera i tu je
samo da bi pomogao u održavanju
prazne karoserije kipera kada se
nakrivi ka pozadi, za obavljanje
vizuelnog pregleda komponenti
vozila.

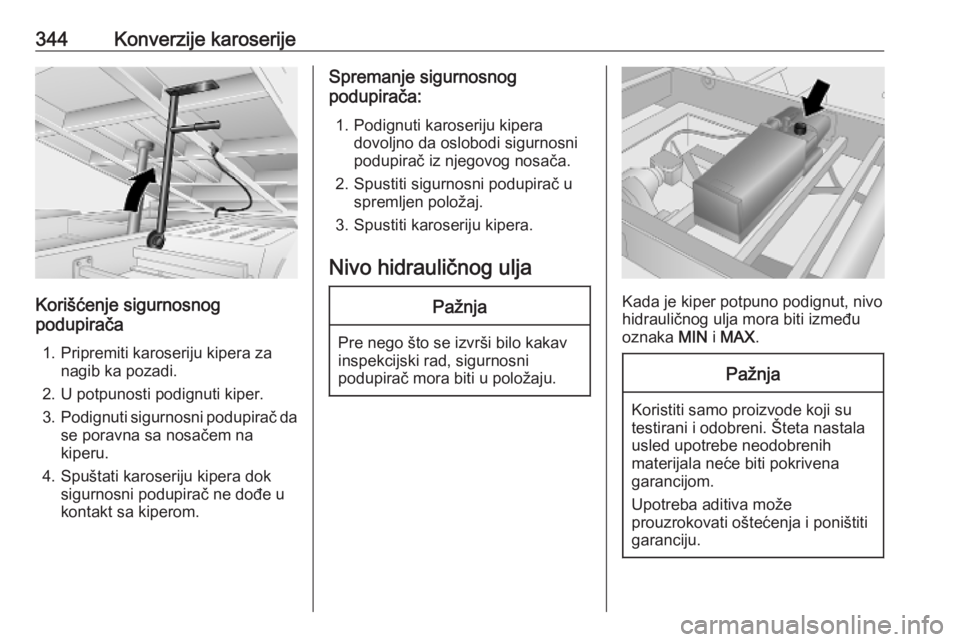

344Konverzije karoserije
Korišćenje sigurnosnog
podupirača
1. Pripremiti karoseriju kipera za nagib ka pozadi.
2. U potpunosti podignuti kiper.
3. Podignuti sigurnosni podupirač da
se poravna sa nosačem na
kiperu.
4. Spuštati karoseriju kipera dok sigurnosni podupirač ne dođe u
kontakt sa kiperom.
Spremanje sigurnosnog
podupirača:
1. Podignuti karoseriju kipera dovoljno da oslobodi sigurnosni
podupirač iz njegovog nosača.
2. Spustiti sigurnosni podupirač u spremljen položaj.
3. Spustiti karoseriju kipera.
Nivo hidrauličnog uljaPažnja
Pre nego što se izvrši bilo kakav
inspekcijski rad, sigurnosni
podupirač mora biti u položaju.
Kada je kiper potpuno podignut, nivo
hidrauličnog ulja mora biti između
oznaka MIN i MAX .
Pažnja
Koristiti samo proizvode koji su
testirani i odobreni. Šteta nastala
usled upotrebe neodobrenih
materijala neće biti pokrivena
garancijom.
Upotreba aditiva može
prouzrokovati oštećenja i poništiti
garanciju.

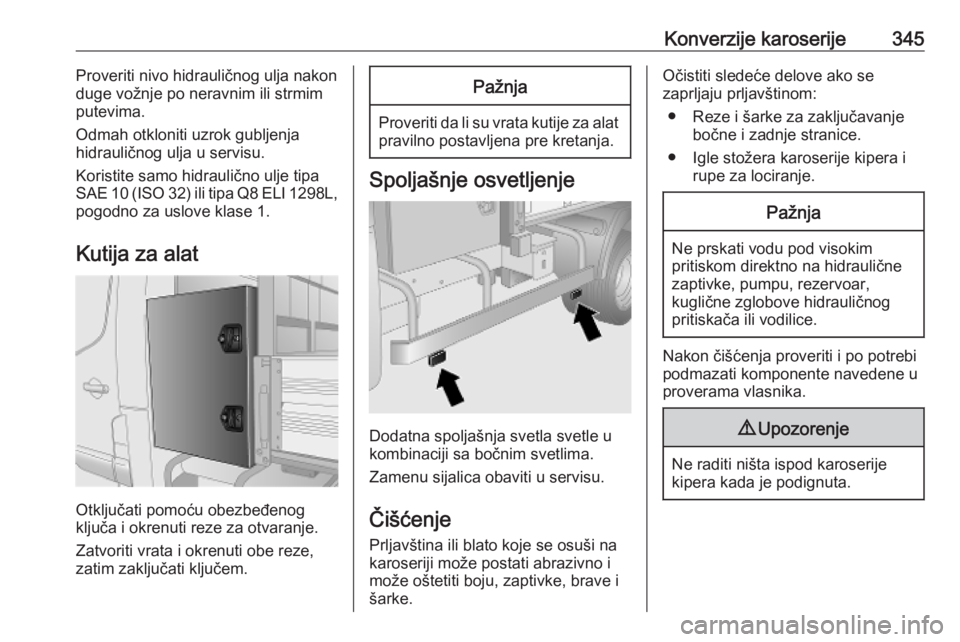

Konverzije karoserije345Proveriti nivo hidrauličnog ulja nakon
duge vožnje po neravnim ili strmim putevima.
Odmah otkloniti uzrok gubljenja
hidrauličnog ulja u servisu.
Koristite samo hidraulično ulje tipa
SAE 10 (ISO 32) ili tipa Q8 ELI 1298L,
pogodno za uslove klase 1.
Kutija za alat
Otključati pomoću obezbeđenog
ključa i okrenuti reze za otvaranje.
Zatvoriti vrata i okrenuti obe reze,
zatim zaključati ključem.
Pažnja
Proveriti da li su vrata kutije za alat
pravilno postavljena pre kretanja.
Spoljašnje osvetljenje
Dodatna spoljašnja svetla svetle u
kombinaciji sa bočnim svetlima.
Zamenu sijalica obaviti u servisu.
Čišćenje
Prljavština ili blato koje se osuši na
karoseriji može postati abrazivno i
može oštetiti boju, zaptivke, brave i
šarke.
Očistiti sledeće delove ako se
zaprljaju prljavštinom:
● Reze i šarke za zaključavanje bočne i zadnje stranice.
● Igle stožera karoserije kipera i rupe za lociranje.Pažnja
Ne prskati vodu pod visokimpritiskom direktno na hidraulične
zaptivke, pumpu, rezervoar,
kuglične zglobove hidrauličnog
pritiskača ili vodilice.
Nakon čišćenja proveriti i po potrebi
podmazati komponente navedene u
proverama vlasnika.
9 Upozorenje
Ne raditi ništa ispod karoserije
kipera kada je podignuta.

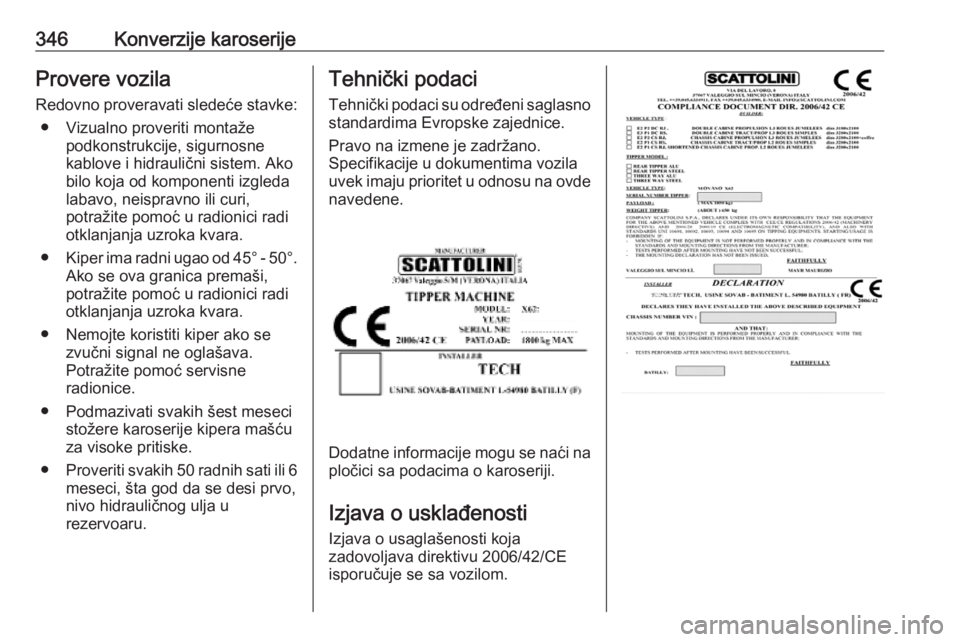

346Konverzije karoserijeProvere vozilaRedovno proveravati sledeće stavke: ● Vizualno proveriti montaže podkonstrukcije, sigurnosne
kablove i hidraulični sistem. Ako
bilo koja od komponenti izgleda
labavo, neispravno ili curi,
potražite pomoć u radionici radi
otklanjanja uzroka kvara.
● Kiper ima radni ugao od 45° - 50°.
Ako se ova granica premaši, potražite pomoć u radionici radi
otklanjanja uzroka kvara.
● Nemojte koristiti kiper ako se zvučni signal ne oglašava.
Potražite pomoć servisne
radionice.
● Podmazivati svakih šest meseci stožere karoserije kipera mašću
za visoke pritiske.
● Proveriti svakih 50 radnih sati ili 6
meseci, šta god da se desi prvo,
nivo hidrauličnog ulja u
rezervoaru.Tehnički podaci
Tehnički podaci su određeni saglasno standardima Evropske zajednice.
Pravo na izmene je zadržano.
Specifikacije u dokumentima vozila
uvek imaju prioritet u odnosu na ovde
navedene.
Dodatne informacije mogu se naći na
pločici sa podacima o karoseriji.
Izjava o usklađenosti
Izjava o usaglašenosti koja
zadovoljava direktivu 2006/42/CE
isporučuje se sa vozilom.

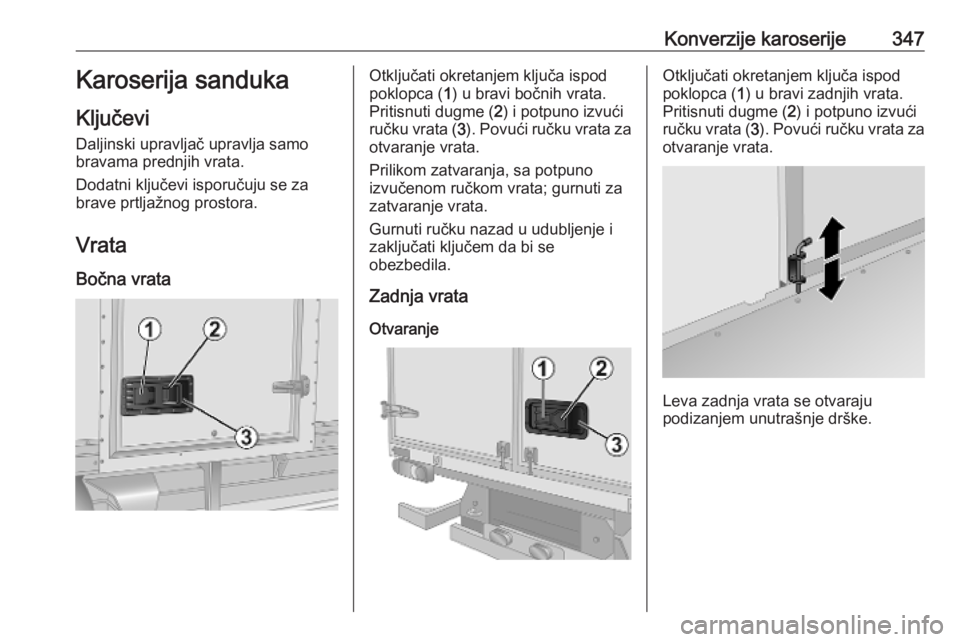

Konverzije karoserije347Karoserija sanduka
Ključevi Daljinski upravljač upravlja samo
bravama prednjih vrata.
Dodatni ključevi isporučuju se za
brave prtljažnog prostora.
Vrata
Bočna vrataOtključati okretanjem ključa ispod
poklopca ( 1) u bravi bočnih vrata.
Pritisnuti dugme ( 2) i potpuno izvući
ručku vrata ( 3). Povući ručku vrata za
otvaranje vrata.
Prilikom zatvaranja, sa potpuno
izvučenom ručkom vrata; gurnuti za
zatvaranje vrata.
Gurnuti ručku nazad u udubljenje i
zaključati ključem da bi se
obezbedila.
Zadnja vrata
OtvaranjeOtključati okretanjem ključa ispod
poklopca ( 1) u bravi zadnjih vrata.
Pritisnuti dugme ( 2) i potpuno izvući
ručku vrata ( 3). Povući ručku vrata za
otvaranje vrata.
Leva zadnja vrata se otvaraju
podizanjem unutrašnje drške.

348Konverzije karoserije
Kod otvaranja vrata do 270°, vrata
ostaju u potpuno otvorenom položaju
osiguravanjem drški na bočnim
stranama vozila.
Zatvaranje
Otpustiti drške sa strane karoserije i uvek zatvoriti prvo leva zadnja vrata.
Prilikom zatvaranja, sa potpuno
izvučenom ručkom vrata; gurnuti za
zatvaranje vrata.
Gurnuti ručku nazad u udubljenje i
zaključati ključem da bi se
obezbedila.
Roletna
Otvaranje
Otključati okretanjem ključa u bravi
zadnjih vrata ( 1).
Okrenuti rezu ( 2) da se otpusti ručica.
Podignuti ručicu ( 3) do kraja dok se
sigurnosna drška ne uključi.
Zatvaranje
Povući roletnu nadole pomoću trake.
Otpustiti rezu ( 2) i podići ručicu ( 1)
dok se ne uključi. Okrenuti rezu za
osiguravanje ručice i zaključati
pomoću ključa.

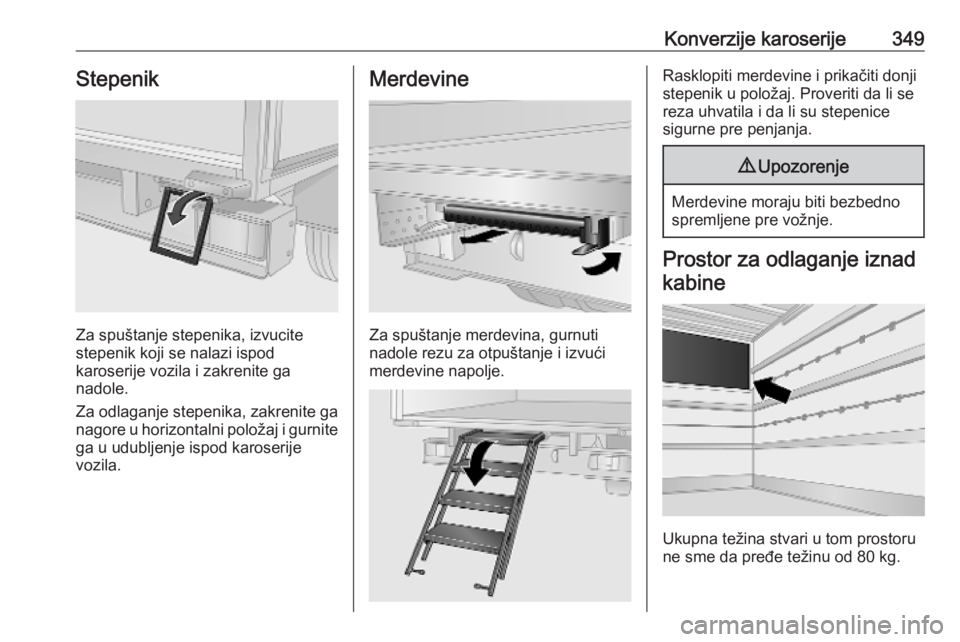

Konverzije karoserije349Stepenik
Za spuštanje stepenika, izvucite
stepenik koji se nalazi ispod
karoserije vozila i zakrenite ga
nadole.
Za odlaganje stepenika, zakrenite ga nagore u horizontalni položaj i gurnite
ga u udubljenje ispod karoserije
vozila.
Merdevine
Za spuštanje merdevina, gurnuti
nadole rezu za otpuštanje i izvući
merdevine napolje.
Rasklopiti merdevine i prikačiti donji
stepenik u položaj. Proveriti da li se reza uhvatila i da li su stepenice
sigurne pre penjanja.9 Upozorenje
Merdevine moraju biti bezbedno
spremljene pre vožnje.
Prostor za odlaganje iznad
kabine
Ukupna težina stvari u tom prostoru
ne sme da pređe težinu od 80 kg.

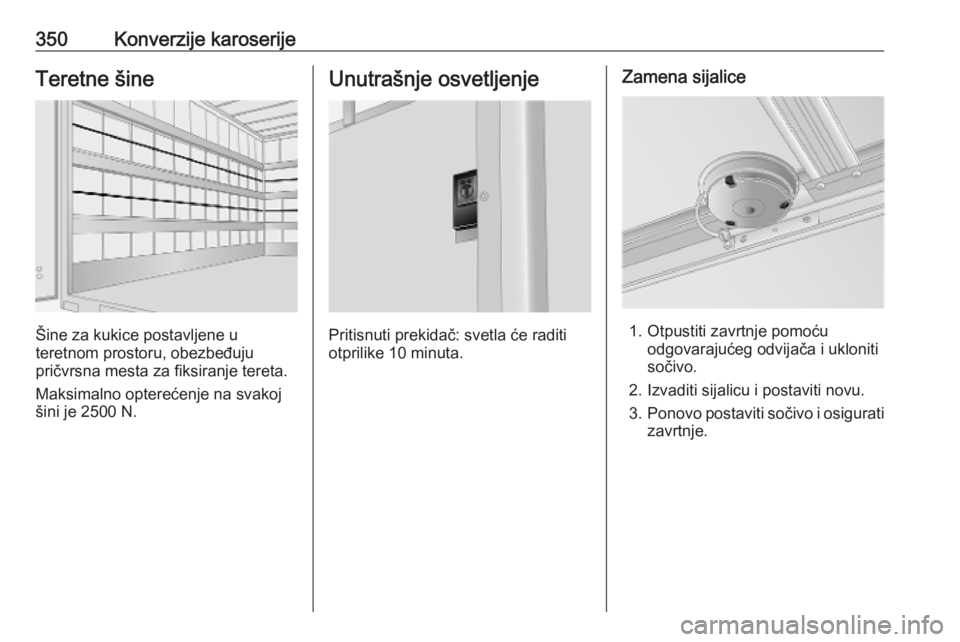

350Konverzije karoserijeTeretne šine
Šine za kukice postavljene u
teretnom prostoru, obezbeđuju
pričvrsna mesta za fiksiranje tereta.
Maksimalno opterećenje na svakoj
šini je 2500 N.
Unutrašnje osvetljenje
Pritisnuti prekidač: svetla će raditi
otprilike 10 minuta.
Zamena sijalice
1. Otpustiti zavrtnje pomoću odgovarajućeg odvijača i ukloniti
sočivo.
2. Izvaditi sijalicu i postaviti novu.
3. Ponovo postaviti sočivo i osigurati
zavrtnje.
