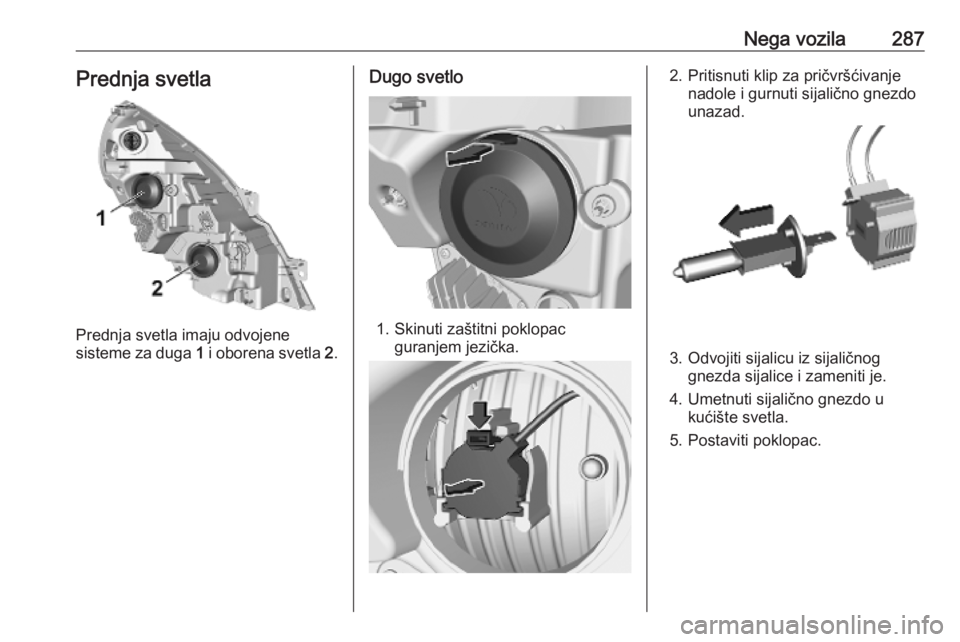

Nega vozila287Prednja svetla
Prednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Dugo svetlo
1. Skinuti zaštitni poklopac
guranjem jezička.
2. Pritisnuti klip za pričvršćivanjenadole i gurnuti sijalično gnezdo
unazad.
3. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
4. Umetnuti sijalično gnezdo u kućište svetla.
5. Postaviti poklopac.

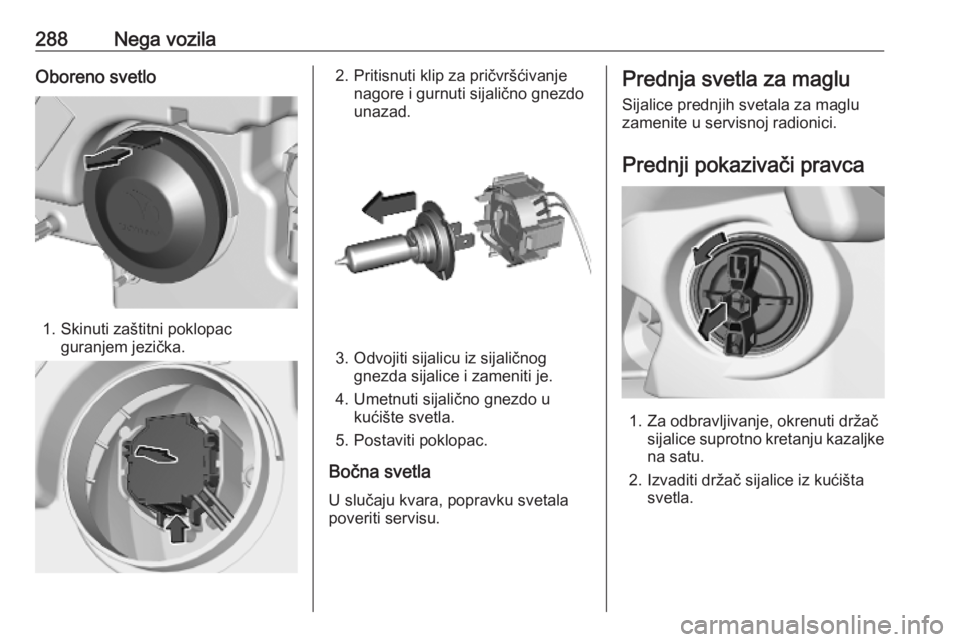

288Nega vozilaOboreno svetlo
1. Skinuti zaštitni poklopacguranjem jezička.
2. Pritisnuti klip za pričvršćivanjenagore i gurnuti sijalično gnezdo
unazad.
3. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
4. Umetnuti sijalično gnezdo u kućište svetla.
5. Postaviti poklopac.
Bočna svetla U slučaju kvara, popravku svetalapoveriti servisu.
Prednja svetla za maglu
Sijalice prednjih svetala za maglu
zamenite u servisnoj radionici.
Prednji pokazivači pravca
1. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu.
2. Izvaditi držač sijalice iz kućišta svetla.

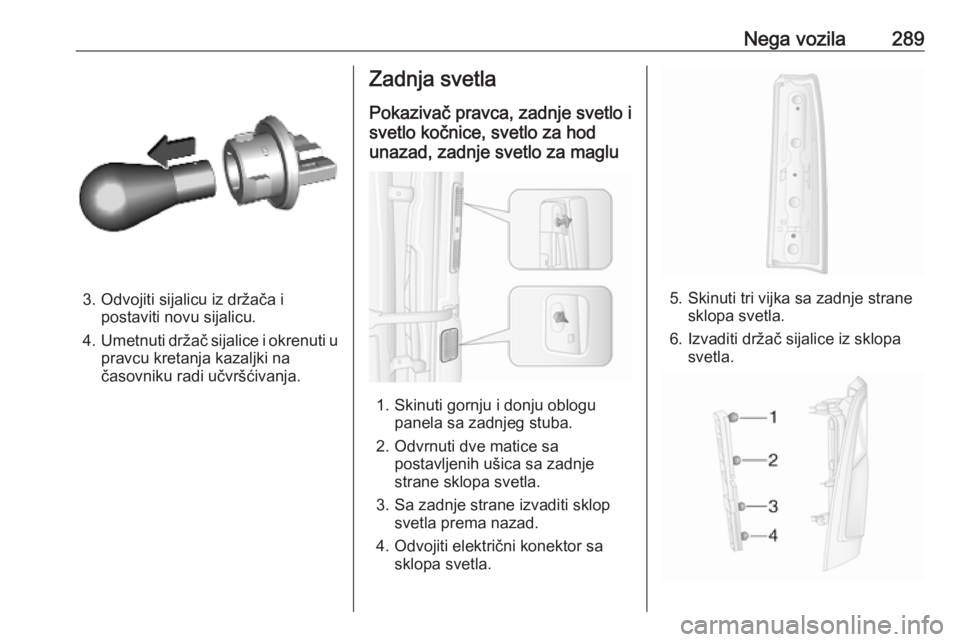

Nega vozila289
3. Odvojiti sijalicu iz držača ipostaviti novu sijalicu.
4. Umetnuti držač sijalice i okrenuti u
pravcu kretanja kazaljki na
časovniku radi učvršćivanja.
Zadnja svetla
Pokazivač pravca, zadnje svetlo i
svetlo kočnice, svetlo za hod
unazad, zadnje svetlo za maglu
1. Skinuti gornju i donju oblogu panela sa zadnjeg stuba.
2. Odvrnuti dve matice sa postavljenih ušica sa zadnje
strane sklopa svetla.
3. Sa zadnje strane izvaditi sklop svetla prema nazad.
4. Odvojiti električni konektor sa sklopa svetla.
5. Skinuti tri vijka sa zadnje strane sklopa svetla.
6. Izvaditi držač sijalice iz sklopa svetla.

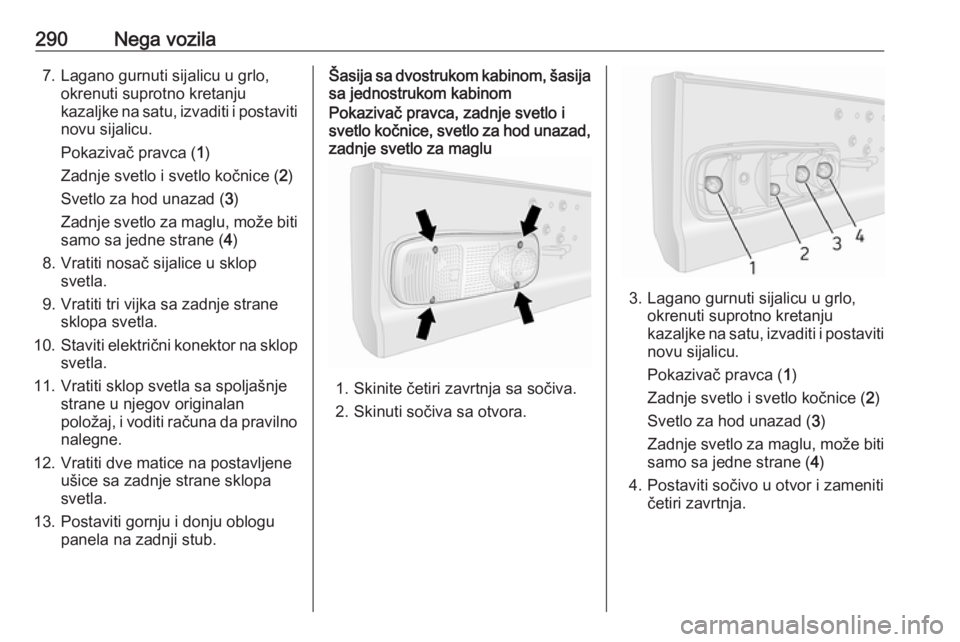

290Nega vozila7. Lagano gurnuti sijalicu u grlo,okrenuti suprotno kretanju
kazaljke na satu, izvaditi i postaviti
novu sijalicu.
Pokazivač pravca ( 1)
Zadnje svetlo i svetlo kočnice ( 2)
Svetlo za hod unazad ( 3)
Zadnje svetlo za maglu, može biti samo sa jedne strane ( 4)
8. Vratiti nosač sijalice u sklop svetla.
9. Vratiti tri vijka sa zadnje strane sklopa svetla.
10. Staviti električni konektor na sklop
svetla.
11. Vratiti sklop svetla sa spoljašnje strane u njegov originalan
položaj, i voditi računa da pravilno
nalegne.
12. Vratiti dve matice na postavljene ušice sa zadnje strane sklopa
svetla.
13. Postaviti gornju i donju oblogu panela na zadnji stub.Šasija sa dvostrukom kabinom, šasijasa jednostrukom kabinomPokazivač pravca, zadnje svetlo i
svetlo kočnice, svetlo za hod unazad, zadnje svetlo za maglu
1. Skinite četiri zavrtnja sa sočiva.
2. Skinuti sočiva sa otvora.
3. Lagano gurnuti sijalicu u grlo, okrenuti suprotno kretanju
kazaljke na satu, izvaditi i postaviti
novu sijalicu.
Pokazivač pravca ( 1)
Zadnje svetlo i svetlo kočnice ( 2)
Svetlo za hod unazad ( 3)
Zadnje svetlo za maglu, može biti
samo sa jedne strane ( 4)
4. Postaviti sočivo u otvor i zameniti četiri zavrtnja.

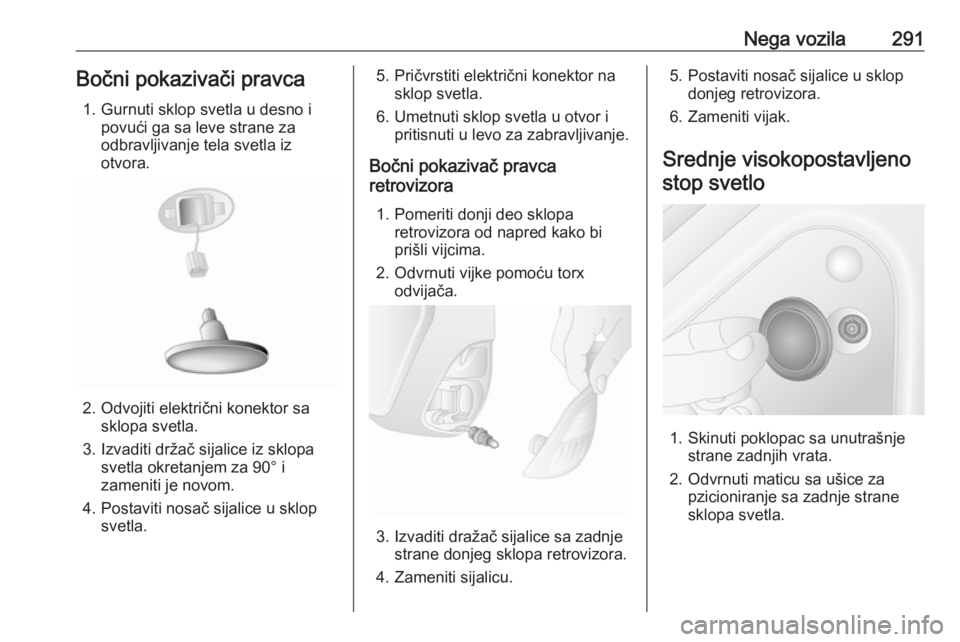

Nega vozila291Bočni pokazivači pravca1. Gurnuti sklop svetla u desno i povući ga sa leve strane za
odbravljivanje tela svetla iz
otvora.
2. Odvojiti električni konektor sa sklopa svetla.
3. Izvaditi držač sijalice iz sklopa svetla okretanjem za 90° i
zameniti je novom.
4. Postaviti nosač sijalice u sklop svetla.
5. Pričvrstiti električni konektor nasklop svetla.
6. Umetnuti sklop svetla u otvor i pritisnuti u levo za zabravljivanje.
Bočni pokazivač pravca
retrovizora
1. Pomeriti donji deo sklopa retrovizora od napred kako bi
prišli vijcima.
2. Odvrnuti vijke pomoću torx odvijača.
3. Izvaditi dražač sijalice sa zadnje
strane donjeg sklopa retrovizora.
4. Zameniti sijalicu.
5. Postaviti nosač sijalice u sklop donjeg retrovizora.
6. Zameniti vijak.
Srednje visokopostavljeno
stop svetlo
1. Skinuti poklopac sa unutrašnje strane zadnjih vrata.
2. Odvrnuti maticu sa ušice za pzicioniranje sa zadnje strane
sklopa svetla.

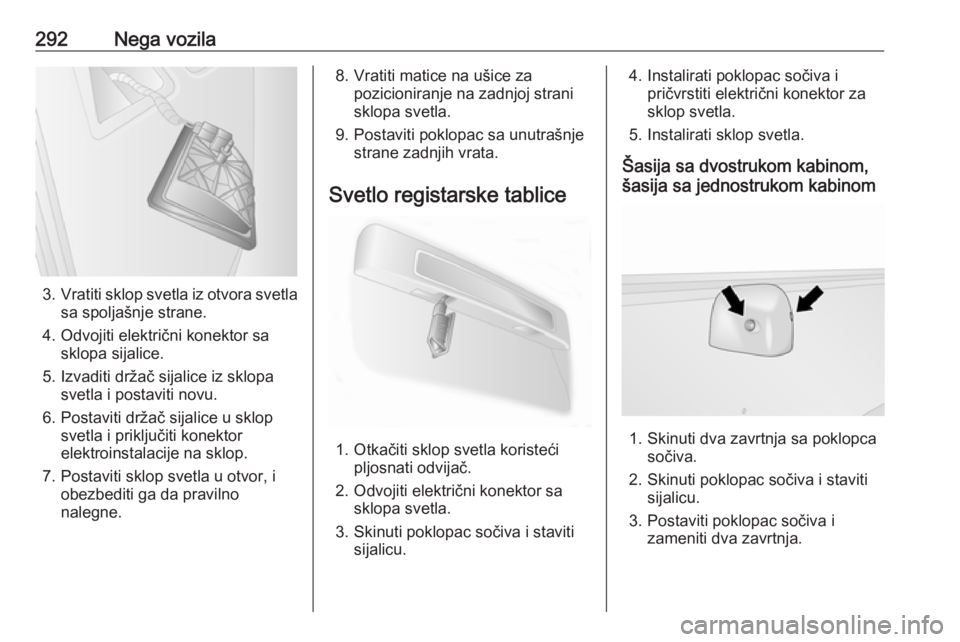

292Nega vozila
3.Vratiti sklop svetla iz otvora svetla
sa spoljašnje strane.
4. Odvojiti električni konektor sa sklopa sijalice.
5. Izvaditi držač sijalice iz sklopa svetla i postaviti novu.
6. Postaviti držač sijalice u sklop svetla i priključiti konektor
elektroinstalacije na sklop.
7. Postaviti sklop svetla u otvor, i obezbediti ga da pravilno
nalegne.
8. Vratiti matice na ušice za pozicioniranje na zadnjoj strani
sklopa svetla.
9. Postaviti poklopac sa unutrašnje strane zadnjih vrata.
Svetlo registarske tablice
1. Otkačiti sklop svetla koristeći pljosnati odvijač.
2. Odvojiti električni konektor sa sklopa svetla.
3. Skinuti poklopac sočiva i staviti sijalicu.
4. Instalirati poklopac sočiva i pričvrstiti električni konektor za
sklop svetla.
5. Instalirati sklop svetla.
Šasija sa dvostrukom kabinom,
šasija sa jednostrukom kabinom
1. Skinuti dva zavrtnja sa poklopca sočiva.
2. Skinuti poklopac sočiva i staviti sijalicu.
3. Postaviti poklopac sočiva i zameniti dva zavrtnja.

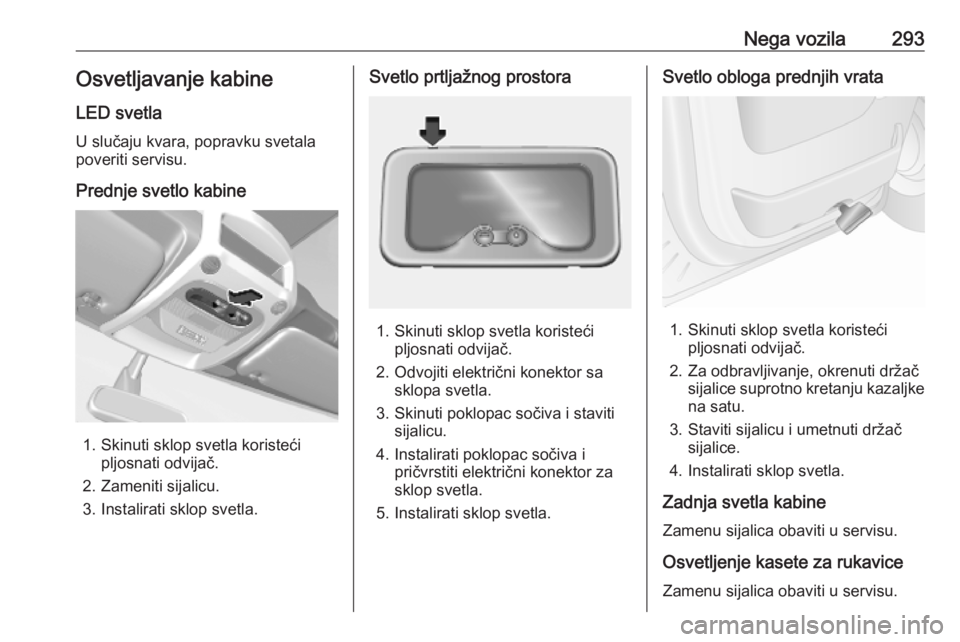

Nega vozila293Osvetljavanje kabineLED svetla
U slučaju kvara, popravku svetala
poveriti servisu.
Prednje svetlo kabine
1. Skinuti sklop svetla koristeći pljosnati odvijač.
2. Zameniti sijalicu.
3. Instalirati sklop svetla.
Svetlo prtljažnog prostora
1. Skinuti sklop svetla koristeći pljosnati odvijač.
2. Odvojiti električni konektor sa sklopa svetla.
3. Skinuti poklopac sočiva i staviti sijalicu.
4. Instalirati poklopac sočiva i pričvrstiti električni konektor za
sklop svetla.
5. Instalirati sklop svetla.
Svetlo obloga prednjih vrata
1. Skinuti sklop svetla koristeći pljosnati odvijač.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu.
3. Staviti sijalicu i umetnuti držač sijalice.
4. Instalirati sklop svetla.
Zadnja svetla kabine
Zamenu sijalica obaviti u servisu.
Osvetljenje kasete za rukavice
Zamenu sijalica obaviti u servisu.

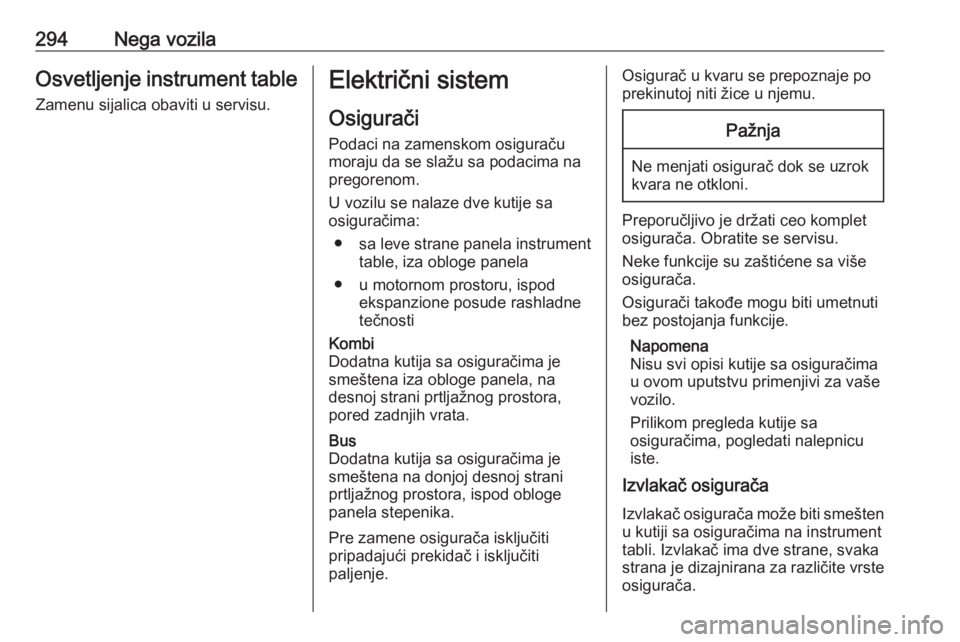

294Nega vozilaOsvetljenje instrument tableZamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dve kutije sa
osiguračima:
● sa leve strane panela instrument table, iza obloge panela
● u motornom prostoru, ispod ekspanzione posude rashladne
tečnostiKombi
Dodatna kutija sa osiguračima je
smeštena iza obloge panela, na
desnoj strani prtljažnog prostora,
pored zadnjih vrata.Bus
Dodatna kutija sa osiguračima je
smeštena na donjoj desnoj strani
prtljažnog prostora, ispod obloge
panela stepenika.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Osigurač u kvaru se prepoznaje po
prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Preporučljivo je držati ceo komplet
osigurača. Obratite se servisu.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača
Izvlakač osigurača može biti smešten
u kutiji sa osiguračima na instrument
tabli. Izvlakač ima dve strane, svaka
strana je dizajnirana za različite vrste
osigurača.
