2020 OPEL MOVANO_B Uputstvo za upotrebu (in Serbian)

Upravljanje klima sistemom215Upravljanje klima
sistemomSistemi upravljanja klimom ........215
Sistem grejanja i ventilacije .....215
Klima uređaj ............................ 216
Elektronski upravljani klima sistem ..................................... 217
Sistem grejanja zadnjeg dela ..220
Klima sistem u zadnjem delu ...223
Dodatni grejač ......................... 223
Ventilacioni otvori .......................229
Podesivi ventilacioni otvori ......229
Fiksni ventilacioni otvori ..........230
Hlađenje kasete za rukavice ...230
Održavanje ................................ 230
Ulaz vazduha ........................... 230
Redovno funkcionisanje klima uređaja ................................... 231
Servis ...................................... 231Sistemi upravljanja
klimom
Sistem grejanja i ventilacije
Komande za: ● temperatura
● brzina ventilatora
● raspodela vazduha
● odmagljivanje i odleđivanje
Grejanje zadnjeg prozora Ü 3 44.
Sedišta na zagrevanje ß 3 54.
Temperatura
crvena:toploplava:hladno
Grejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Brzina ventilatora
Podesiti protok vazduha
prekopčavanjem ventilatora na
željenu brzinu.
Raspodela vazduha
M:u prostor oko glaveL:u prostor oko glave i u nožni
prostor

216Upravljanje klima sistemomK:u nožni prostorJ:na vetrobran, na stakla prednjihvrata i u nožni prostorV:na vetrobran i na stakla prednjihvrata
Moguća su podešavanja
međupoložaja.
Odmagljivanje i odleđivanje
prozora
● Uključite hlađenje A/C ako je
dostupno.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Podesiti raspodelu vazduha na V.
● Uključiti grejanje zadnjeg prozora Ü.
● Otvoriti bočne ventilacione
otvore po želji i usmeriti ih premaprozorima vrata.
● Za istovremeno grejanje nožnog prostora, postaviti prekidač za
raspodelu vazduha na J.
Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 236.
Klima uređaj Hlađenje (A/C)Pritisnuti A/C za uključivanje
hlađenja. LED lampica na dugmetu
se pali kako bi označila aktivaciju.
Hlađenje je funkcionalno samo kada
motor radi i kada je ventilator
upravljanja klima sistemom uključen.
Ponovo pritisnuti A/C za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura nešto
iznad tačke smrzavanja. Zbog toga
može doći do kondenzacije i kapanja
vode ispod vozila.
Ako nema potrebe za hlađenjem ili
isušivanjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Napomena
Ako se upravljanje klima sistemom
podesi na maksimalno hlađenje dok
je temperatura okoline i dalje visoka,

Upravljanje klima sistemom217Autostop može biti onemogućen dok
se ne postigne zahtevana
temperatura u putničkoj kabini.
Ako je kontrola klima sistema
podešena na maksimalno hlađenje
dok je motor u režimu Autostop, motor se može automatski ponovo
pokrenuti.
Sistem za zaustavljanje i pokretanje
3 236.
Sistem recirkulacije vazduha
Pritisnuti n za aktiviranje režima
recirkulacije vazduha. LED lampica
na dugmetu se pali kako bi označila
aktivaciju.
Ponovo pritisnuti n za
deaktiviranje režima recirkulacije
vazduha.
9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti. U putničkom prostoru dolazi do
pogoršanja kvaliteta vazduha što
može dovesti do pospanosti
prisutnih u vozilu.
Elektronski upravljani klima
sistem
Komande za: ● temperatura
● raspodela vazduha ( ï ili î) i
izbor menija
● brzina ventilatora x
AUTO:automatski režimu:recirkulaciju vazduhaV:odmagljivanje i
odleđivanjeÜ:grejanje zadnjeg prozora,
grejanje spoljašnjih
retrovizoraA/C OFF:isključivanje klima
uređaja
Grejanje zadnjeg prozora Ü 3 44.
Grejanje spoljašnjih retrovizora Ü
3 41.
Sedišta na zagrevanje ß 3 54.
Prethodno izabrana temperatura se automatski reguliše. U automatskom
režimu, brzina ventilatora i raspodela
vazduha automatski regulišu protok
vazduha.
Sistem se može ručno podesiti
pomoću prekidača za raspodelu i za
protok vazduha.
Elektronski sistem za upravljanje
klimatizacijom je jedino u potpunosti
spreman za rad kada je motor u
pogonu.
Radi pravilnog rada, nemojte
pokrivati senzor na instrument tabli.

218Upravljanje klima sistemomAutomatski režim
Osnovni izbor za maksimalnu
ugodnost:
● Pritisnuti AUTO (na displeju se
pojavljuje AUTO).
● Podesiti željenu temperaturu (temperatura se pojavljuje na
displeju).
● Otvoriti sve ventilacione otvore.
U toku automatskog režima, sistem
automatski reguliše podešavanje
brzine ventilatora, raspodelu
vazduha, klimatizaciju i recirkulaciju
vazduha i ona se ne prikazuju na
displeju.
Predizbor temperature
Temperature se mogu podesiti na
željenu vrednost pomoću dva
dugmeta ispod displeja.
U interesu ugodnog osećaja,
predizbornu temperaturu menjati
samo sa malim razlikama.
crvena:toploplava:hladno
Grejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Ako je podešena minimalna
temperatura od 15 ℃, elektronski
sistem za upravljanje klimatizacijom
maksimalno hladi.
Ako je podešena maksimalna
temperatura od 27 ℃, elektronski
sistem za upravljanje klimatizacijom
maksimalno greje.
Napomena
Ako temperaturu treba smanjiti u cilju prijatnije klimatizacije, Autostop se može blokirati ili će se motor
ponovo automatski pokrenuti nakon
uključivanja hlađenja.
Sistem za zaustavljanje i pokretanje
3 236.
Brzina ventilatora
Brzina ventilatora se može povećati ili
smanjiti pomoću dugmadi x.
Izabrana brzina ventilatora je
označena sa x na displeju.
Ako je ventilator isključen, sistem za
klimatizaciju se takođe isključuje.
Za povratak na automatski režim
rada: Pritisnuti AUTO.

Upravljanje klima sistemom219Odmagljivanje i odleđivanje
prozora
Pritisnuti V. Pali se LED lampica.
Temperatura i raspodela vazduha su automatski podešeni, klimatizacija je
uključena i ventilator radi
maksimalnom brzinom.
Grejanje zadnjeg prozora i grejanje
spoljašnjih retrovizora se takođe
uključuju automatski. Pritisnuti Ü za
isključivanje bez deaktiviranja odmagljivanja / odleđivanja prozora.
Brzina ventilatora takođe može da se smanji.
Za povratak na automatski režim
rada: pritisnuti V ili AUTO .
Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 236.
Raspodela vazduha
Pritisnuti više puta ï ili î.
Strelice prikazane na displeju
pokazuju podešavanja raspodele:
ï:na vetrobran i na stakla prednjih
vrata™:na vetrobran, na stakla prednjih
vrata i u nožni prostor²:u prostor oko glave³:u prostor oko glave i u nožni
prostorî:u nožni prostor
Za povratak na automatski režim
rada, pritisnuti AUTO.
Hlađenje
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, pritisnuti
A/C OFF za isključivanje sistema za
hlađenje, čime se štedi gorivo. Na
displeju se prikazuje A/C OFF.
Režim ručne recirkulacije
vazduha

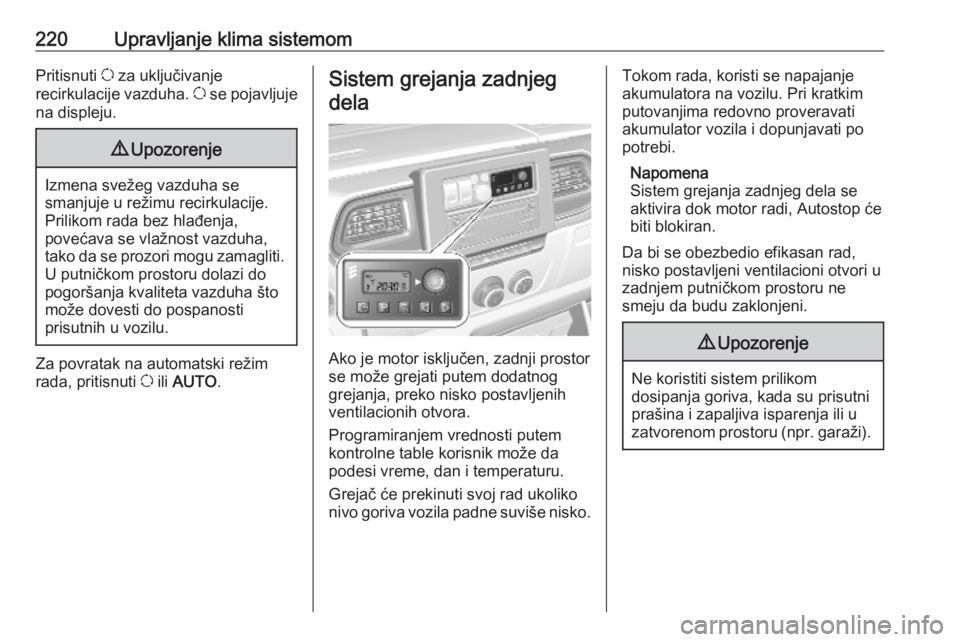

220Upravljanje klima sistemomPritisnuti u za uključivanje
recirkulacije vazduha. u se pojavljuje
na displeju.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti. U putničkom prostoru dolazi do
pogoršanja kvaliteta vazduha što
može dovesti do pospanosti
prisutnih u vozilu.
Za povratak na automatski režim
rada, pritisnuti u ili AUTO .
Sistem grejanja zadnjeg
dela
Ako je motor isključen, zadnji prostor
se može grejati putem dodatnog
grejanja, preko nisko postavljenih
ventilacionih otvora.
Programiranjem vrednosti putem
kontrolne table korisnik može da
podesi vreme, dan i temperaturu.
Grejač će prekinuti svoj rad ukoliko
nivo goriva vozila padne suviše nisko.
Tokom rada, koristi se napajanje akumulatora na vozilu. Pri kratkim
putovanjima redovno proveravati
akumulator vozila i dopunjavati po
potrebi.
Napomena
Sistem grejanja zadnjeg dela se aktivira dok motor radi, Autostop će
biti blokiran.
Da bi se obezbedio efikasan rad,
nisko postavljeni ventilacioni otvori u
zadnjem putničkom prostoru ne
smeju da budu zaklonjeni.9 Upozorenje
Ne koristiti sistem prilikom
dosipanja goriva, kada su prisutni
prašina i zapaljiva isparenja ili u
zatvorenom prostoru (npr. garaži).

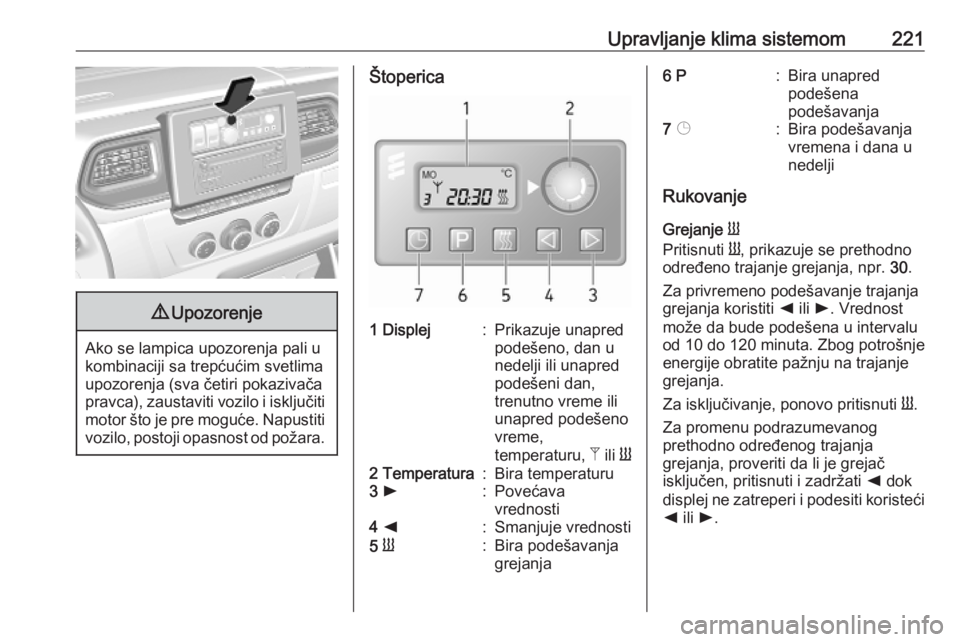

Upravljanje klima sistemom2219Upozorenje
Ako se lampica upozorenja pali u
kombinaciji sa trepćućim svetlima
upozorenja (sva četiri pokazivača
pravca), zaustaviti vozilo i isključiti motor što je pre moguće. Napustitivozilo, postoji opasnost od požara.
Štoperica1 Displej:Prikazuje unapred
podešeno, dan u
nedelji ili unapred
podešeni dan,
trenutno vreme ili
unapred podešeno
vreme,
temperaturu, Z ili Y2 Temperatura:Bira temperaturu3 l:Povećava
vrednosti4 k:Smanjuje vrednosti5 Y:Bira podešavanja
grejanja6 P:Bira unapred
podešena
podešavanja7 Þ:Bira podešavanja
vremena i dana u
nedelji
Rukovanje
Grejanje Y
Pritisnuti Y, prikazuje se prethodno
određeno trajanje grejanja, npr. 30.
Za privremeno podešavanje trajanja
grejanja koristiti k ili l. Vrednost
može da bude podešena u intervalu
od 10 do 120 minuta. Zbog potrošnje
energije obratite pažnju na trajanje
grejanja.
Za isključivanje, ponovo pritisnuti Y.
Za promenu podrazumevanog
prethodno određenog trajanja
grejanja, proveriti da li je grejač
isključen, pritisnuti i zadržati k dok
displej ne zatreperi i podesiti koristeći k ili l.

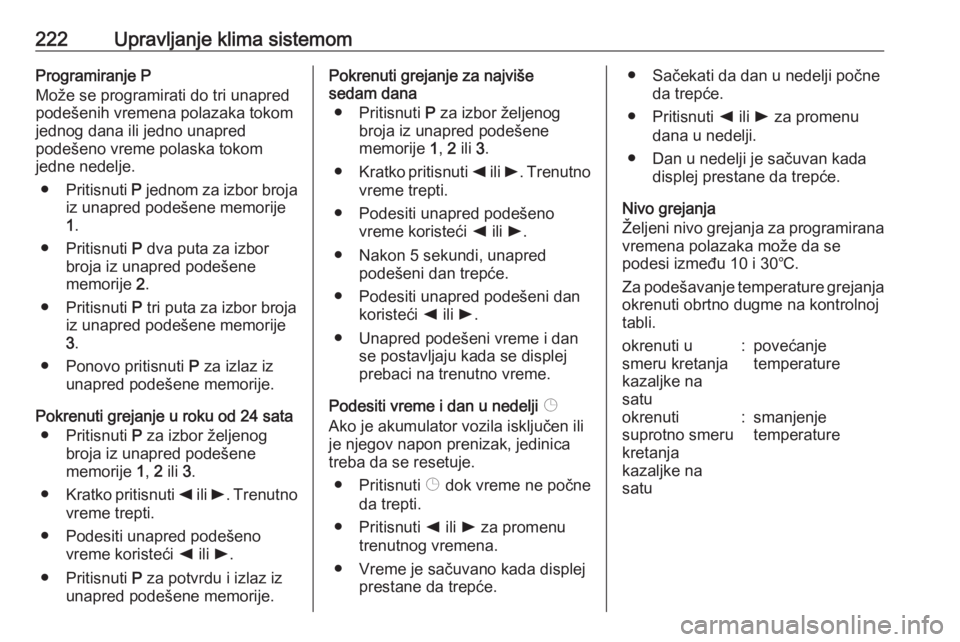

222Upravljanje klima sistemomProgramiranje P
Može se programirati do tri unapred
podešenih vremena polazaka tokom
jednog dana ili jedno unapred
podešeno vreme polaska tokom
jedne nedelje.
● Pritisnuti P jednom za izbor broja
iz unapred podešene memorije 1 .
● Pritisnuti P dva puta za izbor
broja iz unapred podešene
memorije 2.
● Pritisnuti P tri puta za izbor broja
iz unapred podešene memorije
3 .
● Ponovo pritisnuti P za izlaz iz
unapred podešene memorije.
Pokrenuti grejanje u roku od 24 sata ● Pritisnuti P za izbor željenog
broja iz unapred podešene
memorije 1, 2 ili 3.
● Kratko pritisnuti k ili l. Trenutno
vreme trepti.
● Podesiti unapred podešeno vreme koristeći k ili l.
● Pritisnuti P za potvrdu i izlaz iz
unapred podešene memorije.Pokrenuti grejanje za najviše
sedam dana
● Pritisnuti P za izbor željenog
broja iz unapred podešene
memorije 1, 2 ili 3.
● Kratko pritisnuti k ili l. Trenutno
vreme trepti.
● Podesiti unapred podešeno vreme koristeći k ili l.
● Nakon 5 sekundi, unapred podešeni dan trepće.
● Podesiti unapred podešeni dan koristeći k ili l.
● Unapred podešeni vreme i dan se postavljaju kada se displej
prebaci na trenutno vreme.
Podesiti vreme i dan u nedelji Þ
Ako je akumulator vozila isključen ili
je njegov napon prenizak, jedinica
treba da se resetuje.
● Pritisnuti Þ dok vreme ne počne
da trepti.
● Pritisnuti k ili l za promenu
trenutnog vremena.
● Vreme je sačuvano kada displej prestane da trepće.● Sačekati da dan u nedelji počneda trepće.
● Pritisnuti k ili l za promenu
dana u nedelji.
● Dan u nedelji je sačuvan kada displej prestane da trepće.
Nivo grejanja
Željeni nivo grejanja za programirana
vremena polazaka može da se
podesi između 10 i 30℃.
Za podešavanje temperature grejanja okrenuti obrtno dugme na kontrolnoj
tabli.okrenuti u
smeru kretanja
kazaljke na
satu:povećanje
temperatureokrenuti
suprotno smeru
kretanja
kazaljke na
satu:smanjenje
temperature
