Řízení vozidla a jeho provoz183venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá
dodávková nebo skříňová
vozidla). Detekci překážek
a správné vzdálenosti v horní části
těchto vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, např.
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Systémy parkovacího asistenta
nedetekují předměty, které se
nacházení mimo rozsah detekce.
Progresivní parkovací
asistent
9 Varování
Za akceptování parkovacího
místa doporučeného systémem a provedení parkovacího manévru zodpovídá plně řidič vozidla.
Při parkování pomocí
progresivního parkovacího
asistenta vždy kontrolujte ve
všech směrech prostor okolo
vozidla.
Progresivní parkovací asistent měří
při průjezdu vhodné místo pro
zaparkování, vypočte dráhu
a automaticky řídí vozidlo při
parkování.
Progresivní parkovací asistent
poskytuje asistenci při následujících
jízdních manévrech:
● zajetí na podélné parkovací místo
● zajetí na kolmé parkovací místo ● vyjetí z podélného parkovacího místa
Řidič musí ovládat plyn, brzdy
a řazení, zatímco řízení se provádí
automaticky. Řidič může kdykoli
převzít řízení uchopením volantu.
Může být nutné vícekrát popojet
dopředu a dozadu.
Pokyny jsou předávány
prostřednictvím informačního
displeje 3 104.
Progresivní parkovací asistent lze
aktivovat pouze při jízdě dopředu.

184Řízení vozidla a jeho provoz
Progresivní parkovací asistent je
vždy kombinován s předním-zadním
parkovacím asistentem.
Systém je vybaven šesti
ultrazvukovými parkovacími čidly
v zadním i předním nárazníku.
Zajetí na podélné parkovací místo
Aktivace
Snižte rychlost vozidla pod 20 km/h.
7'' barevný informační displej: Pro
vyhledání parkovacího místa
aktivujte systém výběrem položky
Parkovací asistent na informačním
displeji. Potom vyberte Zaparkovat na
podélné parkovací místo .
8'' barevný informační displej: Pro
vyhledání parkovacího místa
aktivujte systém stisknutím Í. Na
infomačním displeji vyberte Funkce
při řízení a potom Park Assist . Zvolte
možnost Zajetí do řady .
Zapnutím směrových světel na
příslušné straně zvolte stranu
parkování.
Povolená rovnoběžná vzdálenost
mezi vozidlem a řadou
zaparkovaných vozidel je 0,5 m až
1,5 m.
Systém nebude identifikovat místa, která jsou zjevně kratší nebo delší
než vozidlo.Po nalezení vhodného volného místa
se na informačním displeji zobrazí vizuální odezva a ozve se první
akustický signál. Jeďte pomalu
dopředu. Jakmile je poskytnut druhý akustický signál, vozidlo zastavte,
zvolte zpětný chod, uvolněte volant
a pomalu se rozjeďte. Na
informačním displeji je poskytována
vizuální zpětná vazba.
Popojíždějte s vozidlem dopředu
a dozadu podle pokynů, přitom
sledujte výstrahy parkovacího
asistenta, dokud nebude
signalizováno ukončení parkovacího
manévru.

Řízení vozidla a jeho provoz185Zajetí na kolmé parkovací místoAktivace
7'' barevný informační displej: Pro
vyhledání parkovacího místa
aktivujte systém výběrem položky
Parkovací asistent na informačním
displeji. Potom vyberte Zaparkovat na
kolmé parkovací místo .
8'' barevný informační displej: Pro
vyhledání parkovacího místa
aktivujte systém stisknutím Í. Na
infomačním displeji vyberte Funkce
při řízení a potom Park Assist . Zvolte
možnost Zajetí kolmo .
Snižte rychlost vozidla pod 20 km/h. Zapnutím směrových světel na
příslušné straně zvolte stranu
parkování.
Povolená rovnoběžná vzdálenost mezi vozidlem a řadou
zaparkovaných vozidel je 0,5 m až
1,5 m.
Pokud je nalezeno více po sobě
jdoucích vhodných parkovacích míst,
bude vozidlo nasměrováno do
posledního z nich.
Po nalezení vhodného volného místa
se na informačním displeji zobrazí vizuální odezva a ozve se akustický
signál. Vozidlo zastavte, zvolte
zpětný chod, uvolněte volant
a rozjeďte se, aniž byste překročili
rychlost 7 km/h.Popojíždějte s vozidlem dopředu a dozadu podle pokynů a sledujte
výstrahy parkovacího asistenta
a věnujte pozornost zvukovým
signálům, dokud nebude
signalizováno ukončení parkovacího
manévru. Po dokončení zhasne
kontrolka $ na sestavě sdružených
přístrojů.
Systém se během parkovacího
manévru automaticky deaktivuje,
pokud se zadní část vozidla ocitne ve vzdálenosti kratší než 50 cm od
překážky.

186Řízení vozidla a jeho provozVyjetí z podélného parkovacího
místa
Aktivace
7'' barevný informační displej: Pro
výjezd z podélného parkovacího
místa aktivujte systém výběrem
položky Parkovací asistent na
informačním displeji. Potom vyberte
Vyjet z podélného parkovacího místa .
8'' barevný informační displej: Pro
vyjetí z podélného parkovacího místa
aktivujte systém stisknutím Í. Na
infomačním displeji vyberte Funkce
při řízení a potom Park Assist . Zvolte
možnost Vyjetí z řady .
Zapnutím směrových světel na
příslušné straně vyberte stranu vyjetí.
Zařaďte převodový stupeň pro jízdu
vzad nebo vpřed, uvolněte volant
a rozjeďte se, aniž byste překročili
rychlost 5 km/h.
Popojíždějte s vozidlem dopředu a dozadu podle pokynů, přitom
sledujte výstrahy parkovacího
asistenta, dokud nebude
signalizováno ukončení parkovacího
manévru. Manévr je dokončen, když
přední kola vozidla jsou venku
z parkovacího místa.
Po deaktivaci převezměte řízení
vozidla.
Zobrazení displejem
Pokyny na displeji udávají: ● obecné rady a varovné zprávy
● požadavek na zastavení vozidla, když je zaznamenáno parkovací
místo
● směr jízdy během parkovacího manévru
● požadavek na zařazení zpětného
chodu nebo prvního
převodového stupně
● požadavek na zastavení nebo pomalou jízdu
● úspěšné dokončení parkovacího manévru, indikované
zobrazením symbolu
v automaticky otevíraném okně
a zvukovým signálem
● zrušení parkovacího manévru
Deaktivace Aktuální manévr parkovacího
asistenta zrušíte tlačítkem pro návrat
na předchozí stránku na informačním
displeji. Pro úplnou deaktivaci
systému stiskněte ¼ na středové
konzole.

Řízení vozidla a jeho provoz187Systém se deaktivuje automaticky
v následujících případech:
● při vypnutí zapalování
● při zhasnutí motoru
● pokud není zahájen žádný manévr během 5 minut od
zvolení typu manévru
● po delším zastavení vozidla během manévru
● pokud zasáhne systém elektronického řízení stability
● pokud rychlost vozidla překročí stanovený limit
● pokud řidič přeruší pohyb volantu
● po čtyřech manévrovacích cyklech (jeden manévrovací
cyklus je tvořen jedním pohybem
vzad a jedním pohybem vpřed)
● při otevření dveří řidiče
● pokud některé z kol narazí na překážku
● úspěšným skončením parkovacího manévru
Deaktivace provedená řidičem nebo systémem během manévrování bude
signalizována na displeji. Kromě toho se ozve akustický signál.Systém se automaticky deaktivuje při tažení elektricky připojeného přívěsu,
nosiče jízdních kol apod.
Ohledně dlouhodobého vypnutí
systému kontaktujte prodejce.
Porucha
V případě poruchy je na barevném
informačním displeji zobrazena
zpráva, která je doprovázena
akustickým signálem.
V případě poruchy v řízení
s posilovačem se rozsvítí symbol C a v informačním centru řidiče se
zobrazí zpráva.9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.
Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá
dodávková nebo skříňová
vozidla). Detekci překážek
a správné vzdálenosti v horní části
těchto vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, např.
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Systémy parkovacího asistenta
nedetekují předměty, které se
nacházení mimo rozsah detekce.
Poznámky
Je možné, že čidlo detekuje
neexistující překážku, což může být
způsobeno rušením, které vzniká

188Řízení vozidla a jeho provozodrazem od vnějšího akustického
zdroje, nebo nesprávným
mechanickým seřízením
(sporadicky může dojít k falešným
upozorněním).
Ujistěte se, že přední registrační
značka je správně namontována
(bez ohybů a mezer vůči nárazníku
na levé nebo pravé straně) a čidla
jsou pevně upevněna na svých místech.
Systém progresivního parkovacího
asistenta nemusí zareagovat na změny v parkovacím místě, ke
kterým došlo po zahájení
parkovacího manévru. Systém
může jako parkovací místo
identifikovat vjezd, bránu, dvorek
nebo dokonce křižovatku. Po
zařazení zpátečky systém zahájí
parkovací manévr. Přesvědčte se
o dostupnosti doporučeného
parkovacího místa.
Systém nedetekuje nerovnosti
terénu, například stavební zóny.
Zodpovědnost přebírá řidič.Upozornění na mrtvý úhel
Systém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou
stranách vozidla uvnitř zadané oblasti mrtvého úhlu. Systém zobrazuje
vizuální upozornění v jednotlivých
vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět ve
vnitřním ani vnějších zrcátkách.
Systém upozornění na mrtvý úhel
využívá některá čidla progresivního
parkovacího asistenta umístěná ve
předním a zadním nárazníku na obou
stranách vozidla.9 Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje:
● vozidla mimo mrtvý úhel, která se mohou rychle přibližovat
● chodce, cyklisty nebo zvířata Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek, podívejte se přes rameno
a použijte směrová světla.
Aktivace
7'' barevný informační displej: Na infomačním displeji vyberte
Sledování mrtvého úhlu a aktivujte
funkci.
8'' barevný informační displej:
Stiskněte Í. Na infomačním displeji
vyberte Funkce při řízení a potom
Sledování mrtvého úhlu . Funkci
aktivujte.
Funkce je potvrzena trvalým
rozsvícením zelené kontrolky B na
sestavě sdružených přístrojů.
Funkčnost

Řízení vozidla a jeho provoz189Pokud při jízdě dopředu systém
detekuje vozidlo v mrtvém úhlu,
rozsvítí se v příslušném vnějším
zrcátku LED dioda.
LED dioda se rozsvítí okamžitě,
pokud jste předjížděni jiným
vozidlem.
Při pomalém předjíždění jiného
vozidla se LED dioda rozsvítí se
zpožděním.
Provozní podmínky Pro zajištění správné funkce musí být
splněny následující podmínky:
● všechna vozidla jedou stejným směrem a v sousedních jízdních
pruzích
● rychlost vašeho vozidla je v rozmezí 12 až 140 km/h
● rozdíl rychlostí při předjíždění jiného vozidla je nižší než
10 km/h
● rozdíl rychlostí při předjíždění jiným vozidlem je nižší než
25 km/h
● plynulost dopravy je normální● jízda po rovné silnici nebo silnici s mírnými zatáčkami
● vozidlo netáhne přívěs
Upozornění nebude poskytnuto
v následujících situacích:
● při míjení nepohyblivých objektů,
například zaparkovaných
vozidel, bariér, pouličního
osvětlení a dopravních značek
● při míjení protijedoucích vozidel
● při jízdě po silnicích s mnoha zatáčkami nebo při projížděníprudkých zatáček
● při předjíždění velmi dlouhého vozidla, například nákladní
vozidlo, autobus apod., které je
současně v mrtvém úhlu a ve
výhledu řidiče směrem dopředu,
nebo pokud jste takovým
vozidlem předjížděni
● ve velmi hustém dopravním provozu, při kterém jsou vepředu
a vzadu detekovaná vozidla
milně považována za nákladní
vozidlo nebo nepohyblivý objekt
● při velmi rychlém předjížděníDeaktivace
Deaktivace systému se provádí
v nabídce personalizace vozidla
3 109. Kontrolka B na sestavě
sdružených přístrojů zhasne. Kromě
toho se ozve akustický signál.
Při vypnutí zapalování se stav
systému uloží do paměti.
Systém se automaticky deaktivuje po
připojení elektrické zásuvky přívěsu.
V důsledku nepříznivých
povětrnostních podmínek, jako je
silný déšť, může dojít k nesprávným
detekcím.
Porucha
V případě poruchy bude chvíli na
přístrojové desce blikat kontrolka B
spolu s rozsvícením kontrolky C
a zobrazením příslušné zprávy.
Kontaktujte prodejce nebo
autorizovaný servis a nechte systém
zkontrolovat.

190Řízení vozidla a jeho provozSystém panoramatickéhovýhledu
Tento systém umožňuje výhled do okolí vozidla téměř v úhlu 360°
zobrazovaný na informačním displeji,
podobně jako pohled ptačím okem.
Systém používá: ● zadní kameru namontovanou na zadních výklopných dveřích
● ultrazvukové snímače parkovacího asistenta v zadním
nárazníku
● přední kameru, namontovanou do přední mřížky, pod emblém
● ultrazvukové parkovací snímače v předním nárazníku

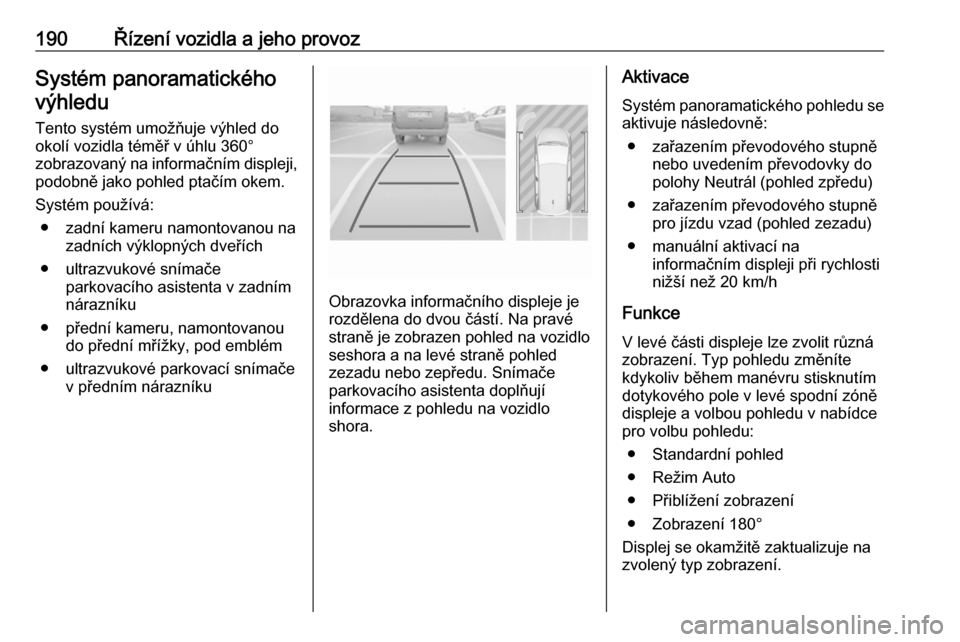

Obrazovka informačního displeje je
rozdělena do dvou částí. Na pravé straně je zobrazen pohled na vozidlo
seshora a na levé straně pohled
zezadu nebo zepředu. Snímače
parkovacího asistenta doplňují
informace z pohledu na vozidlo
shora.
Aktivace
Systém panoramatického pohledu se
aktivuje následovně:
● zařazením převodového stupně nebo uvedením převodovky dopolohy Neutrál (pohled zpředu)
● zařazením převodového stupně pro jízdu vzad (pohled zezadu)
● manuální aktivací na informačním displeji při rychlosti
nižší než 20 km/h
Funkce V levé části displeje lze zvolit různá
zobrazení. Typ pohledu změníte
kdykoliv během manévru stisknutím
dotykového pole v levé spodní zóně
displeje a volbou pohledu v nabídce
pro volbu pohledu:
● Standardní pohled
● Režim Auto
● Přiblížení zobrazení
● Zobrazení 180°
Displej se okamžitě zaktualizuje na
zvolený typ zobrazení.
