140Sürüş ve kullanımÖn yaya uyarısı meydana geldiğinde,hız sabitleme sistemi (Cruise control)
veya ayarlanabilir hız sabitleyici
devreden çıkarılabilir.
Sistemdeki kısıtlamalar
Aşağıdaki durumlarda önden yaya
koruması öndeki bir yayayı
algılayamayabilir veya performansı
sınırlıdır:
● araç hızının ileri viteste 5 km/saat ila 80 km/saat
aralığının dışında olması
● virajlı veya yokuşlu yollarda sürüş
● karanlıkta sürüş
● sisli, yağmurlu ve karlı havalarda,
görüş mesafesinin kısıtlı olması
● ön camdaki sensör veya ön tamponun arkasındaki radar
ünitesinin kar, buz, sulu kar,
çamur, kir, vb. ile önünün
kapanması.● ön camın hasarlı veya örn. çıkartmalar gibi yabancı
cisimlerden etkilenmiş olması
● ön tampon destek plakası hasarlı
veya örn. plaka desteği gibi
yabancı cisimlerden etkilenmiş
Park Asistanı Genel Bilgiler Römork kancasına bir römork veya
bisiklet taşıyıcı bağlıyken park
asistanı devreden çıkarılır.9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Park asistanı sistemini kullanıken
geriye veya ileriye doğru giderken
her zaman çevreleyen alanı
kontrol edin.
Arka park sensörleri
Sistem, araç geri vitese geçirildiğinde aracın arkasındaki potansiyel olarak
tehlikeli engellere karşı sesli
sinyallerle ve ekran göstergesi
sürücüyü uyarır.
Sistem, arka tampon içinde bulunan
dört ultrasonik sensörle çalışır.

142Sürüş ve kullanımÖn-arka park asistanıÖn-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sürücüyü
işitsel sinyaller ve ekran gösterimleri
vererek uyarır ve bilgilendirir.
Ön ve arka denetleme alanları için ses frekansları farklı olan iki akustik
uyarı sinyali kullanır.
Sistem, arka ve ön tampon içinde
bulunan dört ultrasonik sensörle
çalışır.
Etkinleştirilmesi
Arka park asistanına ek olarak, önde
bir engel algılandığında ve aracın hızı hala 10 km/saat'in altındayken ön
park asistanı da devreye sokulur.
Park yardımı düğmesi e içindeki
LED yanık olmadığı zaman sistem
çalışmaya hazırdır. Sistemin durumu, kontak kapatıldığında hafızada kalır.
Etkinleştirildiğinde, geri vitese
takıldığında ve kontak açıldığında
arka park yardımı çalışmaya hazırdır.
Gösterge
Sistem sürücüyü aracın önünde ve
aracın arkasında bulunan potansiyel
tehlikeli engellere karşı uyarır.
Aracın hangi tarafının engele daha
yakın olmasına bağlı olarak, araç içinde akustik sinyaller ilgili tarafta
duyulur. Aracın bu engele olan
mesafesi azaldıkça akustik sinyal
sesi aralıkları da azalır. Aradaki
mesafe yaklaşık 30 cm'den daha az
kaldığı zaman sürekli bir sinyal sesi
duyulur.
Ayrıca, arkada ve öndeki engellere
olan mesafe de Bilgi Ekranındaki
mesafe çizgileri değiştirilerek
görüntülenir 3 74.
Araç ileri bir viteste 3 saniyeden uzun
süre durursa, otomatik şanzıman P
konumundaysa veya başka engel
tespit edilmiyorsa, sesli uyarı sinyali
verilmez.

144Sürüş ve kullanımGelişmiş park desteği aşağıdaki
manevralar için destek sağlar:
● paralel bir park yerine giriş
● dik bir park yerine giriş
● paralel bir park yerinden çıkış
Direksiyon otomatik olarak kontrol
edilirken sürücü hızlanma, fren
yapma ve vites değiştirme işlemlerini yerine getirilmelidir. Sürücü, istediği
zaman direksiyon simidini tutarak
kontrolü ele alabilir.
Birden fazla kez ileri veya geri gitmek gerekebilir.
Talimatlar Bilgi Ekranında verilir
3 74.
Gelişmiş park desteği sadece ileriye
doğru sürüş esnasında
etkinleştirilebilir.
Gelişmiş park desteği daima ön-arka
park asistanı ile birlikte kullanılır.
Sistem, arka ve ön tamponun her ikisi
üzerinde altı adet ultrasonik sensöre
sahiptir.
Paralel bir park yerine giriş
Etkinleştirilmesi
Aracın hızını 30 km/saat'in altına düşürün.
Bir park yeri aramak için, Bilgi
Ekranında sistemi etkinleştirin 3 74.
Paralel park yeri menüsünü seçin.
İlgili taraftaki dönüş lambasını
çalıştırarak park etme tarafını seçin.
Araç ile park halindeki otomobiller
sırası arasında izin verilen paralel
mesafe 0,5 m ile 1,5 m arasındadır.
Sistem, araçtan açık şekilde daha
küçük veya daha büyük olan park
yerlerini tanımlamaz.
Boş bir park yeri algılandığında, Bilgi
Ekranında görsel bir geri bildirim ve
bir ilk sesli sinyal verilir. Yavaşça ileri
doğru sürün. İkinci sesli sinyal
verildiğinde, aracı durdurun, geri
vitesi seçin, direksiyonu bırakın ve
yavaşça hareket etmeye başlayın.
Bilgi Ekranında görsel bir geri bildirim verilir.

Sürüş ve kullanım147Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu ekranda görüntülenecektir.
Ayrıca, bir uyarı sesi duyulur.
Sistem, elektrik bağlantılı bir römork,
bisiklet taşıyıcı, vb. çekilirken
otomatik olarak kapatılır.
Sistemi uzun süre kapatmak için
bayinizle temasa geçin.
Arıza Bir arıza durumunda, Renkli Bilgi
Ekranında bir mesaj görüntülenir ve
sesli bir sinyal verilir.
Servo direksiyonda bir arıza olması durumunda, C kontrol lambası
yanar ve Sürücü bilgi sisteminde bir
mesaj görüntülenir.9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örn. kar
ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut
olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda sağa veya sola doğru boşluk yok) ve sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan
sonra, sistem bir park manevrasına
başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Pürüzlü yüzeyler, örn. yol
inşaatında, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.

148Sürüş ve kullanımYan kör nokta alarmıYan kör nokta alarmı, belirli bir kör
nokta bölgesinde bir nesne tespit
edildiğinde istenmeyen şerit
ayrılmalar nedeniyle meydana
gelebilecek çarpışmaların
önlenmesine yardımcı olur.
İçteki ve dıştaki aynalarda
görünemeyen nesneler algılandığı
zaman sistem her dış aynada görsel
bir uyarı gösterir.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda
bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.9 Uyarı
Yan kör nokta yardımcısı sistemi
sadece şerit değiştirme sistemidir
ve sürücü görüşünün yerine
geçmez.
Yan kör nokta yardımcısının tespit
edemediği nesneler:
● Yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar.
● Yayalar veya hayvanlar.
● Hareket etmeyen nesneler, örn. sabit araçlar, sokak
lambaları, yol işaretleri vb.
Şerit değiştirirken özen
gösterilmemesi; araçta hasara,
yaralanmalara veya ölüme neden
olabilir. Her zaman dış ve dikiz
aynalarını kontrol edin, omzunuz
üzerinden göz atın ve şerit
değiştirmeden önce dönüş
sinyalini kullanın.
Etkinleştirilmesi
Sistem, Bilgi Ekranındaki araç
ayarları menüsünden
etkinleştirilebilir.
Bilgi ekranı 3 74.
Çalışma prensibi
Sistem ileri yönde sürüş esnasında
yan kör nokta bölgesinde bir araç algıladığında, ilgili yan aynada bir
LED yanar.
LED, aracınız geçildiğinde derhal
yanar.
LED, başka bir aracı yavaşça
geçerken kısa bir gecikme sonrası
yanar.

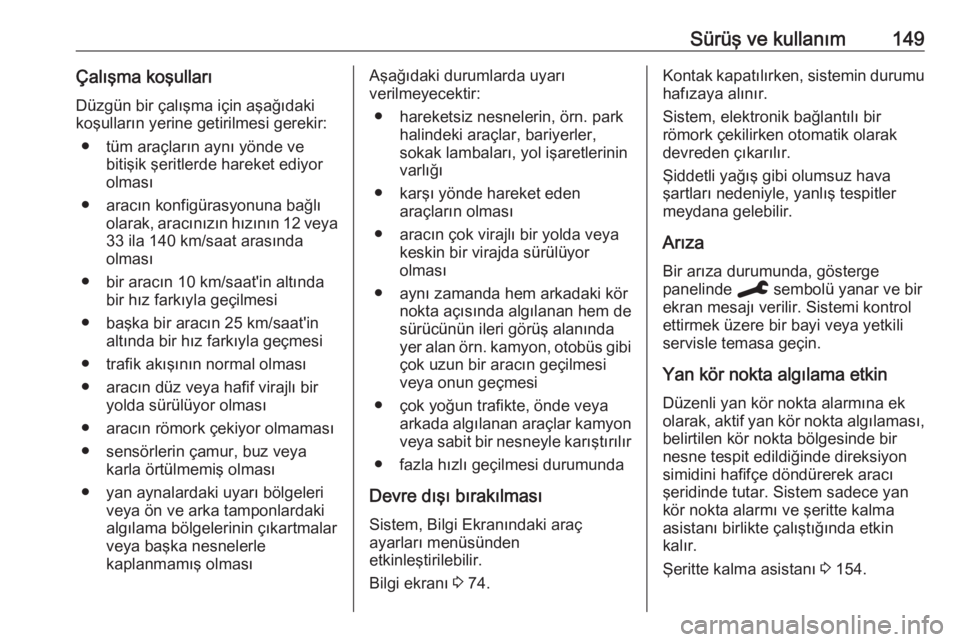

Sürüş ve kullanım149Çalışma koşulları
Düzgün bir çalışma için aşağıdaki
koşulların yerine getirilmesi gerekir:
● tüm araçların aynı yönde ve bitişik şeritlerde hareket ediyorolması
● aracın konfigürasyonuna bağlı olarak, aracınızın hızının 12 veya
33 ila 140 km/saat arasında
olması
● bir aracın 10 km/saat'in altında bir hız farkıyla geçilmesi
● başka bir aracın 25 km/saat'in altında bir hız farkıyla geçmesi
● trafik akışının normal olması
● aracın düz veya hafif virajlı bir yolda sürülüyor olması
● aracın römork çekiyor olmaması
● sensörlerin çamur, buz veya karla örtülmemiş olması
● yan aynalardaki uyarı bölgeleri veya ön ve arka tamponlardaki
algılama bölgelerinin çıkartmalar
veya başka nesnelerle
kaplanmamış olmasıAşağıdaki durumlarda uyarı
verilmeyecektir:
● hareketsiz nesnelerin, örn. park halindeki araçlar, bariyerler,
sokak lambaları, yol işaretlerinin
varlığı
● karşı yönde hareket eden araçların olması
● aracın çok virajlı bir yolda veya keskin bir virajda sürülüyor
olması
● aynı zamanda hem arkadaki kör nokta açısında algılanan hem de
sürücünün ileri görüş alanında
yer alan örn. kamyon, otobüs gibi çok uzun bir aracın geçilmesi
veya onun geçmesi
● çok yoğun trafikte, önde veya arkada algılanan araçlar kamyon
veya sabit bir nesneyle karıştırılır
● fazla hızlı geçilmesi durumunda
Devre dışı bırakılması Sistem, Bilgi Ekranındaki araç
ayarları menüsünden
etkinleştirilebilir.
Bilgi ekranı 3 74.Kontak kapatılırken, sistemin durumu
hafızaya alınır.
Sistem, elektronik bağlantılı bir
römork çekilirken otomatik olarak
devreden çıkarılır.
Şiddetli yağış gibi olumsuz hava
şartları nedeniyle, yanlış tespitler
meydana gelebilir.
Arıza Bir arıza durumunda, gösterge
panelinde C sembolü yanar ve bir
ekran mesajı verilir. Sistemi kontrol
ettirmek üzere bir bayi veya yetkili
servisle temasa geçin.
Yan kör nokta algılama etkin
Düzenli yan kör nokta alarmına ek
olarak, aktif yan kör nokta algılaması, belirtilen kör nokta bölgesinde bir
nesne tespit edildiğinde direksiyon
simidini hafifçe döndürerek aracı şeridinde tutar. Sistem sadece yan
kör nokta alarmı ve şeritte kalma
asistanı birlikte çalıştığında etkin
kalır.
Şeritte kalma asistanı 3 154.

150Sürüş ve kullanımYan kör nokta algılama, araç hızı 65
ve 140 km/saat arasındaki hızlarda
çalışır.
Çalışma prensibi Algılanan aracın olduğu yöne doğru
bir direksiyon yönelmesi tespit
edilirse, sürücü aksi yönde direksiyon dönüşüyle uyarılır. Sistem yeterince
yönlendirilmiyorsa, direksiyon
simidini aynı yönde çevirin.
Sistem, sinyal lambaları devrede olsa
bile müdahale eder.
Panoramik görüş sistemi Bu sistem, aracın çevresinin kuş
bakışına benzer şekilde yaklaşık
180°'lik bir açıyla Bilgi Ekranında görüntülenmesine olanak sağlar.
Sistem şunları kullanır: ● arka tamponda bulunan arka kamera
● arka tamponun içindeki ultrasonik sensörler
Bilgi ekranının ekranı iki kısma
ayrılmıştır. Sağ tarafta aracın üstten
görünüşü, sol taraftaysa arkadan
görünüşü yer alır. Park sensörleri,
aracın üstten görünüşüyle ilgili bilgiyi
tamamlar.
Etkinleştirilmesi Panoramik görüş sistemi şu
durumlarda devreye sokulur:
● geri vitesin seçilmesi
● 13 km/saat'e kadar hızda sürüş
Çalışma prensibi
Ekranın sol kısmından farklı
görünüşler seçilebilir. Bir manevra
sırasında, ekranın sol alt kısmındaki
dokunmatik alana bastırıp görünüş
seçme menüsünden bir görünüş
seçmek suretiyle görünüş tipini
istediğiniz zaman değiştirebilirsiniz:
● Standart görünüş
● Otomatik modu
● Yaklaştırma görüşü
● 180° görüş
Ekran derhal seçilen görüş tipiyle
güncellenir.
Auto modu varsayılan ayar olarak
etkindir. Bu modda sistem, park
sensörlerinden gelen bilgilere göre
görüntü vermek üzere en iyi görüşü,
standart veya yakın olmak üzere
seçer.
Sistemin durumu, kontak
kapatıldığında hafızada tutulmaz.

Sürüş ve kullanım151Standart görünüş
Aracın arkasındaki alan ekranda
görüntülenir. Dikey çizgiler, aracın
aynalar katlanmamış haldeki
genişliğini temsil eder. Çizgilerin
yönleri direksiyon simidinin
konumuyla birlikte değişir.
Birinci yatay çizgi, aracın arka
tamponunun kenarının yaklaşık
30 cm arkasındaki bir mesafeyi temsil
eder. Üstteki yatay çizgiler yaklaşık
1 m ve 2 m'lik mesafeleri temsil eder.
Bu görüş auto modunda veya görüş
seçim menüsünde mevcuttur.
Otomatik modu
Bu mod varsayılan ayar olarak
etkindir. Arka veya ön tampondaki
sensörler kullanılarak, bir manevra
sırasında bir engele yaklaşıldığı
takdirde otomatik görüş arka veya ön görüşten yukarıdan görüşe değişir.
Yaklaştırma görüşü
Kamera, manevra sırasında aracın
arkasındaki veya önündeki yakın
çevrenin yukarıdan bir görünüşünü
oluşturmak üzere aracın çevresini
kaydeder.Böylece, araca yakındaki
nesnelerin etrafından manevra
yaptırılabilir. Bu görüş auto moduyla veya görüş seçim menüsünde
mevcuttur.
180° görüş
180° görüş, yaklaşan araçlar, yayalar ve bisikletlilerin görünmesine olanak
sağlayarak bir park alanından geri
geri çıkışı kolaylaştırır. Bu görüş, tam bir manevra gerçekleştirmede tavsiye
edilmez. Üç alandan meydana gelir:
sol 1, orta 2 ve sağ 3. Bu görüş
sadece görüş seçim menüsünden
kullanılabilir.
