Guida e funzionamento195● la velocità del veicolo non ècompresa tra 5 km/h e 60 km/h a
marcia avanti
● la distanza con un pedone che si
trova davanti è maggiore di
40 m
● guida su strade tortuose o colli‐ nari
● guida notturna
● con visibilità limitata in caso di nebbia, pioggia o neve
● il sensore nel parabrezza è bloc‐ cato da neve, ghiaccio, nevemista a fango, fango, sporcizia,
ecc.
● il parabrezza è danneggiato o con presenza di oggetti estranei,
ad es. autoadesivi
Sistema di ausilio al parcheggio
Informazioni generali Se si aggancia un rimorchio o un
portabiciclette al gancio traino, il
sistema di ausilio al parcheggio è
disattivato.9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia o la guida in avanti mentre si utilizza il
sistema di ausilio al parcheggio.
Sistema di ausilio al parcheggio
posteriore
Quando la retromarcia è innestata, il
sistema segnala acusticamente al
conducente la presenza di ostacoli
potenzialmente pericolosi dietro il
veicolo, entro un raggio massimo di
50 cm.
Il sistema è dotato di sensori di
parcheggio ad ultrasuoni ubicati nel
paraurti posteriore.
Attivazione
Il sistema di ausilio al parcheggio posteriore si attiva quando la retro‐ marcia è innestata e l'accensione èinserita. L'attivazione viene confer‐
mata da un segnale acustico.
Visualizzatore Info Grafico: Il sistema è pronto ad entrare in funzione
quando il LED del pulsante del
sistema di ausilio al parcheggio ¼ non
si accende.
Visualizzatore Info a Colori: Attivare il sistema di ausilio al parcheggio nel
menu di personalizzazione del
veicolo 3 124.
Indicazione
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno
le segnalazioni acustiche all'interno
del veicolo sul rispettivo lato. La
frequenza dei segnali acustici
aumenta con l'avvicinarsi del veicolo

196Guida e funzionamentoall'ostacolo. Quando la distanza è
inferiore a circa 30 cm, il segnale
acustico diventa continuo.
Inoltre, il Visualizzatore Info 3 118
visualizza la distanza dagli ostacoli
posteriori modificando le linee di
distanza. Quando l'ostacolo è molto
ravvicinato, il simbolo di pericolo 9
viene visualizzato.
Disattivazione
Il sistema si disattiva disinserendo la retromarcia. Premere ¼ per disatti‐
vare manualmente il sistema. Il LED
del pulsante si accende quando il
sistema viene disattivato. Se il
sistema viene disattivato manual‐
mente, non si riattiverà automatica‐
mente la prossima volta che si inseri‐ sce l'accensione.
Visualizzatore Info Grafico: Il sistema è spento quando il LED del pulsante
del sistema di ausilio al parcheggio
¼ si accende.
Visualizzatore Info a Colori: Disatti‐
vare il sistema di ausilio al parcheggio
nel menu di personalizzazione del
veicolo 3 124. Stato del sistema
Sistema di ausilio al parcheggio
anteriore-posteriore
Il sistema di ausilio al parcheggio
anteriore-posteriore misura la
distanza tra il veicolo e gli ostacoli
davanti e dietro al veicolo. Il sistema
informa e avvisa il conducente tramite segnalazioni acustiche e indicazioni
sul display.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio
anteriore e posteriore, ciascuna con
una diversa frequenza del tono.Il sistema è dotato di sensori di
parcheggio ad ultrasuoni ubicati nel
paraurti posteriore e in quello ante‐
riore.
Attivazione
Il sistema di ausilio al parcheggio anteriore si attiva in aggiunta a quello posteriore quando viene rilevato un
ostacolo davanti al veicolo e la velo‐
cità è inferiore a 10 km/h.
Visualizzatore Info Grafico: Il sistema è pronto ad entrare in funzione
quando il LED del pulsante del
sistema di ausilio al parcheggio ¼ non
si accende.
Visualizzatore Info a Colori: La voce per attivare il sistema di ausilio al
parcheggio si trova nel menu di
personalizzazione del veicolo 3 124.
Indicazione
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno
le segnalazioni acustiche all'interno
del veicolo sul rispettivo lato. La
frequenza dei segnali acustici
aumenta con l'avvicinarsi del veicolo

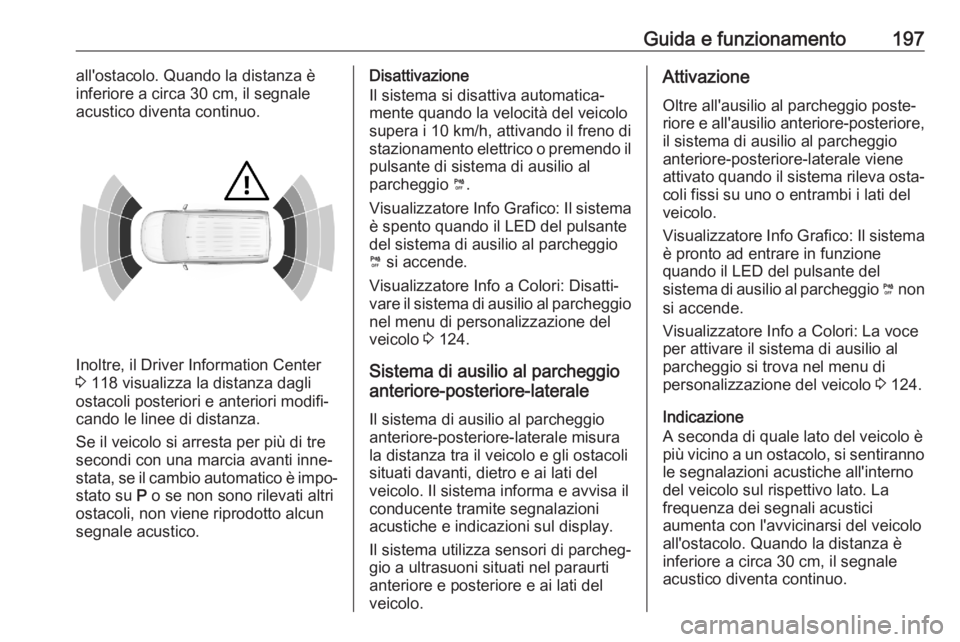

Guida e funzionamento197all'ostacolo. Quando la distanza è
inferiore a circa 30 cm, il segnale
acustico diventa continuo.
Inoltre, il Driver Information Center
3 118 visualizza la distanza dagli
ostacoli posteriori e anteriori modifi‐
cando le linee di distanza.
Se il veicolo si arresta per più di tre
secondi con una marcia avanti inne‐
stata, se il cambio automatico è impo‐
stato su P o se non sono rilevati altri
ostacoli, non viene riprodotto alcun
segnale acustico.
Disattivazione
Il sistema si disattiva automatica‐
mente quando la velocità del veicolo
supera i 10 km/h, attivando il freno di
stazionamento elettrico o premendo il
pulsante di sistema di ausilio al
parcheggio ¼.
Visualizzatore Info Grafico: Il sistema è spento quando il LED del pulsante
del sistema di ausilio al parcheggio
¼ si accende.
Visualizzatore Info a Colori: Disatti‐
vare il sistema di ausilio al parcheggio
nel menu di personalizzazione del
veicolo 3 124.
Sistema di ausilio al parcheggio
anteriore-posteriore-laterale
Il sistema di ausilio al parcheggio
anteriore-posteriore-laterale misura
la distanza tra il veicolo e gli ostacoli
situati davanti, dietro e ai lati del
veicolo. Il sistema informa e avvisa il
conducente tramite segnalazioni
acustiche e indicazioni sul display.
Il sistema utilizza sensori di parcheg‐
gio a ultrasuoni situati nel paraurti
anteriore e posteriore e ai lati del
veicolo.Attivazione
Oltre all'ausilio al parcheggio poste‐
riore e all'ausilio anteriore-posteriore, il sistema di ausilio al parcheggioanteriore-posteriore-laterale viene
attivato quando il sistema rileva osta‐ coli fissi su uno o entrambi i lati del
veicolo.
Visualizzatore Info Grafico: Il sistema è pronto ad entrare in funzione
quando il LED del pulsante del
sistema di ausilio al parcheggio ¼ non
si accende.
Visualizzatore Info a Colori: La voce per attivare il sistema di ausilio al
parcheggio si trova nel menu di
personalizzazione del veicolo 3 124.
Indicazione
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno le segnalazioni acustiche all'interno
del veicolo sul rispettivo lato. La
frequenza dei segnali acustici
aumenta con l'avvicinarsi del veicolo
all'ostacolo. Quando la distanza è
inferiore a circa 30 cm, il segnale
acustico diventa continuo.

198Guida e funzionamento
Inoltre, il Visualizzatore a colori info
3 118 mostra la distanza dagli osta‐
coli posteriori, anteriori e laterali
modificando le linee di distanza.
Disattivazione Il sistema si disattiva automatica‐
mente quando la velocità del veicolo
supera i 10 km/h, attivando il freno di
stazionamento elettrico o premendo il
pulsante di sistema di ausilio al
parcheggio ¼.
Visualizzatore Info Grafico: Il sistema è spento quando il LED del pulsante
del sistema di ausilio al parcheggio
¼ si accende.
Visualizzatore Info a Colori: Disatti‐
vare il sistema di ausilio al parcheggio nel menu di personalizzazione del
veicolo 3 124.
Limitazioni del sistema In caso di guasto o se è temporanea‐
mente fuori uso, ad es. a causa di un
livello di rumorosità esterna elevato o
altre interferenze, C si accende nel
quadro strumenti. Viene visualizzato
un messaggio nel Driver Information
Center.9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.

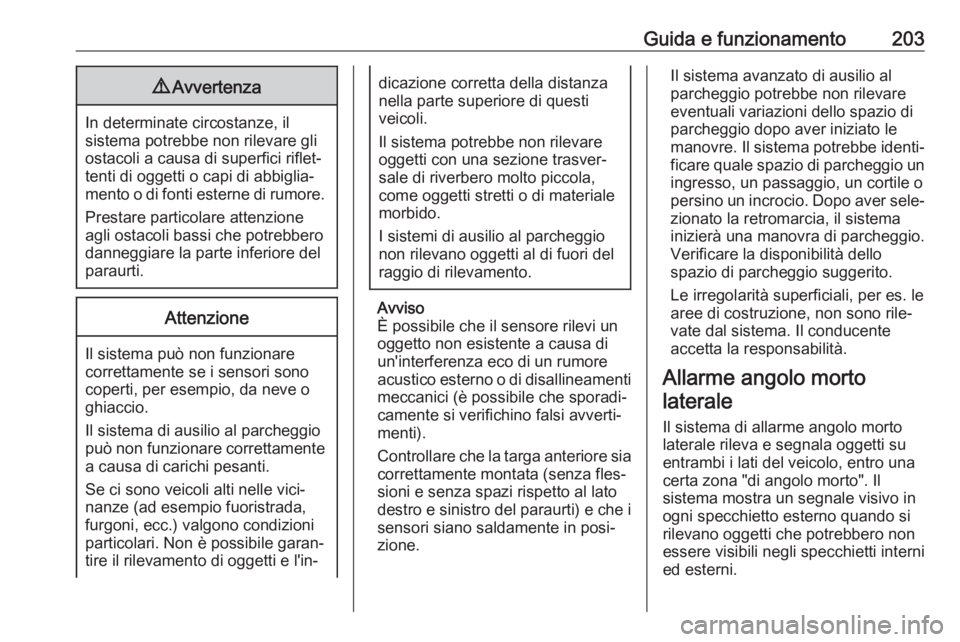

Guida e funzionamento2039Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono
coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato
destro e sinistro del paraurti) e che i
sensori siano saldamente in posi‐
zione.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio uningresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐
zionato la retromarcia, il sistema
inizierà una manovra di parcheggio.
Verificare la disponibilità dello
spazio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente
accetta la responsabilità.
Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il
sistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni
ed esterni.

204Guida e funzionamentoL'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati nel parabrezza anteriore e posteriore
su entrambi i lati del veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Attivazione
Visualizzatore a colori Info: premereÍ . Selezionare Funzioni di guida sul
Visualizzatore Info, quindi Sensori
angolo morto laterale . Attivare la
funzione.
La spia B si accende fissa in verde
nel quadro strumenti per confermare
l'attivazione della funzione.
Funzionamento
Se il sistema rileva un veicolo nell'an‐
golo morto laterale durante la marcia
in avanti, un LED si accende nel
rispettivo specchietto.
Il LED si accende immediatamente
quando si viene sorpassati.
Il LED si accende dopo un intervallo
di tempo quando si sorpassa lenta‐
mente un altro veicolo.
Condizioni di funzionamento
Le seguenti condizioni devono esseresoddisfatte perché il sistema funzioni
correttamente:
● tutti i veicoli devono procedere nella stessa direzione di marcia e
in carreggiate adiacenti
● la velocità del proprio veicolo è compresa tra 12 e 140 km/h
● si sorpassa un altro veicolo con una differenza di velocità infe‐
riore ai 10 km/h
● si viene sorpassati da un altro veicolo con una differenza di
velocità inferiore ai 25 km/h
● il flusso del traffico è normale
● guida su una strada dritta o leggermente curva
● il veicolo non sta trainando un rimorchio
● i sensori non sono coperti da fango, ghiaccio o neve
● le aree di allarme sugli spec‐ chietti retrovisori o le aree di rile‐
vamento sul paraurti anteriore o posteriore non sono coperti da
adesivi o altri oggetti

206Guida e funzionamentoLinee guida
La linea rappresenta una distanza di
circa 4 m dal bordo del paraurti poste‐ riore.
Disattivazione
La videocamera si disattiva quando
viene selezionato un altro tipo di vista.
Sistema di visione
panoramica
Questo sistema consente la vista dei
dintorni del veicolo, visualizzata come un'immagine di quasi 180° nel visua‐lizzatore Info, simile alla vista a volo
d'uccello.
Il sistema utilizza: ● videocamera posteriore, montata
nella targa
● sensori di parcheggio a ultra‐ suoni montati sul paraurti poste‐
rioreLa schermata del Visualizzatore Info
è divisa in due parti. A destra viene
mostrata la visione dall'alto del
veicolo mentre la parte sinistra è riservata alla visione posteriore. Isensori di parcheggio completano le
informazioni della visione dall'alto del
veicolo.
Premere C nella parte inferiore destra
del display per modificare il volume
dei segnali acustici.
Attivazione
Il sistema di visione panoramica si
attiva:
● con l'innesto della retromarcia
● guidando a una velocità inferiore a 10 km/h
Funzionamento Per la parte sinistra del display si
possono scegliere diversi tipi di
visione. Il tipo di visione si può
cambiare in qualsiasi momento
durante una manovra premendo
sull'area tattile in basso a sinistra del
display:

Guida e funzionamento207●Vista Standard
● Modalità AUTO
● Vista Zoom
● Vista a 180°
Il display si aggiorna immediatamente
per corrispondere al tipo di visione
selezionato.
La modalità Modalità AUTO è attiva
per impostazione predefinita.
Quando questa modalità è attiva, il
sistema seleziona la visione migliore
da mostrare, standard o zoom, a
seconda delle informazioni ricevute
dai sensori di parcheggio.
Lo stato di questo sistema non rimane in memoria quando l'accensione
viene disinserita.Vista posteriore / Vista Standard
L'area dietro al veicolo viene mostrata
sullo schermo. Le linee verticali corri‐
spondono alla larghezza del veicolo
con gli specchietti aperti. La direzione delle linee cambia a seconda della
posizione del volante.
La prima linea orizzontale rappre‐
senta una distanza di circa 30 cm dal
bordo del paraurti posteriore. Le linee orizzontali superiori rappresentano
rispettivamente una distanza di circa
1 e 2 m dal bordo del paraurti poste‐
riore.
Questa visione è disponibile in moda‐ lità Modalità AUTO o nel menu di
selezione delle visioni.
Vista posteriore zoom / Vista Zoom
Durante una manovra, la telecamera
registra i dintorni del veicolo per rico‐ struire una vista dall'alto dell'area più
vicina al retro del veicolo stesso, permettendo al conducente di effet‐
tuare la manovra evitando eventuali
ostacoli. Questa visione è disponibile con la modalità Modalità AUTO o nel
menu di selezione delle visioni.
