202Körning och hantering
Det område som kameran visar är
begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Vägledande linjer
Dynamiska vägledande linjer är
vågräta linjer med en meters mellan‐
rum som projiceras på bilden för att
ange avståndet till de föremål som
visas.Bilens beräknade bana visas enligt
styrningsvinkeln.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade
parkeringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
på infodisplayen med en varning om
att kontrollera bilens omgivningar.
Frånkoppling Kameran stängs av när en viss
hastighet framåt överskrids eller när backen inte läggs i på ungefär
15 sekunder.
Inaktivering av vägledande linjer och
varningssymboler
7'' Colour Info Display: Aktivering och
inaktivering av de visuella hjälplin‐
jerna och varningssymbolerna kan
ändras med touchknapparna i
displayens nedre del.
8'' Colour Info Display: Aktivering och
inaktivering av de visuella vägle‐
dande linjerna och varningssymbo‐
lerna kan ändras via menyn Inställ‐
ningar på informationsdisplayen. Välj relevant inställning i Inställn. I
Backkamera .
Infodisplay 3 118.
Personliga inställningar 3 122.

Körning och hantering203Systemets begränsningarBackkameran fungerar eventuellt inte
korrekt när:
● Omgivningen är mörk.
● Solen eller helljusstrålkastarna lyser rakt in i kameralinserna.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
Rengör linserna, skölj dem med vatten och torka med en mjuk
trasa.
● En släpvagn är kopplad till bilen.
● Bilen har blivit påkörd bakifrån. ● Det förekommer extrema tempe‐ raturväxlingar.
Felmeddelanden visas med en 9 i
den övre raden på infodisplayen.Trafikmärkesassistans
Funktionalitet
Trafikmärkesassistansen upptäcker
angivna trafikskyltar via en kamera i
fronten och visar dem i förarinforma‐ tionscentralen.
Om bilen är utrustad med ett inbäddat
navigationssystem kan dessutom
trafikmärken från datakartor ingå.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ● som visar hastighetsgränser
● som visar omkörning förbjuden
● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
Början och slutet på:
● stadsregioner (landsspecifikt)
● motorvägar
● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● förbud mot körning med släp ● traktorbegränsning
● varning för våt vägbana
● varning för halka
● tidsbegränsningar
● avståndsbegränsningar
● vägvisningspilar

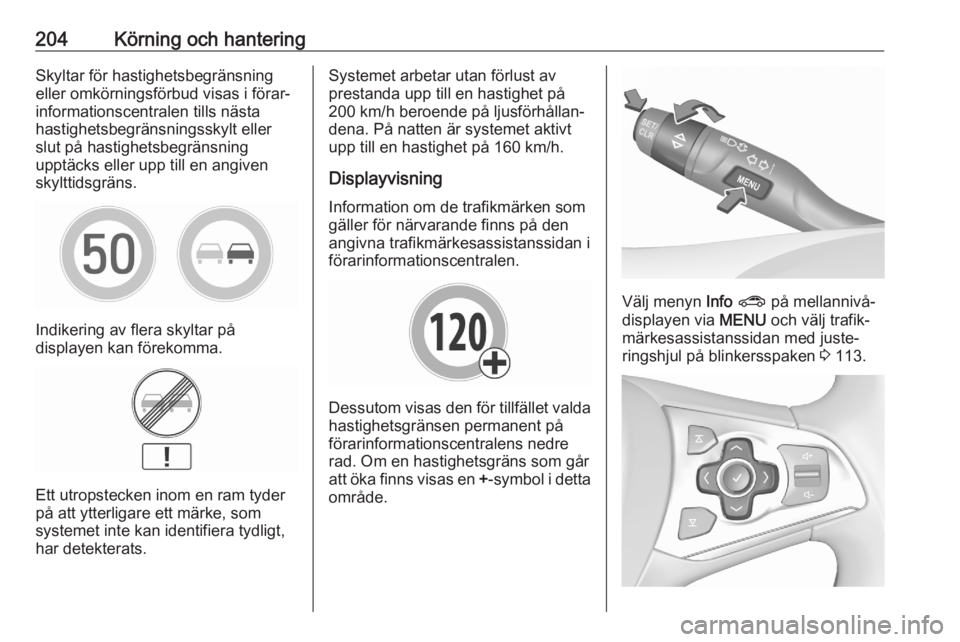

204Körning och hanteringSkyltar för hastighetsbegränsning
eller omkörningsförbud visas i förar‐
informationscentralen tills nästa
hastighetsbegränsningsskylt eller
slut på hastighetsbegränsning
upptäcks eller upp till en angiven
skylttidsgräns.
Indikering av flera skyltar på
displayen kan förekomma.
Ett utropstecken inom en ram tyder
på att ytterligare ett märke, som
systemet inte kan identifiera tydligt,
har detekterats.
Systemet arbetar utan förlust av
prestanda upp till en hastighet på
200 km/h beroende på ljusförhållan‐
dena. På natten är systemet aktivt
upp till en hastighet på 160 km/h.
Displayvisning
Information om de trafikmärken som
gäller för närvarande finns på den
angivna trafikmärkesassistanssidan i
förarinformationscentralen.
Dessutom visas den för tillfället valda hastighetsgränsen permanent på
förarinformationscentralens nedre
rad. Om en hastighetsgräns som går att öka finns visas en +-symbol i detta
område.
Välj menyn Info ? på mellannivå‐
displayen via MENU och välj trafik‐
märkesassistanssidan med juste‐ ringshjul på blinkersspaken 3 113.

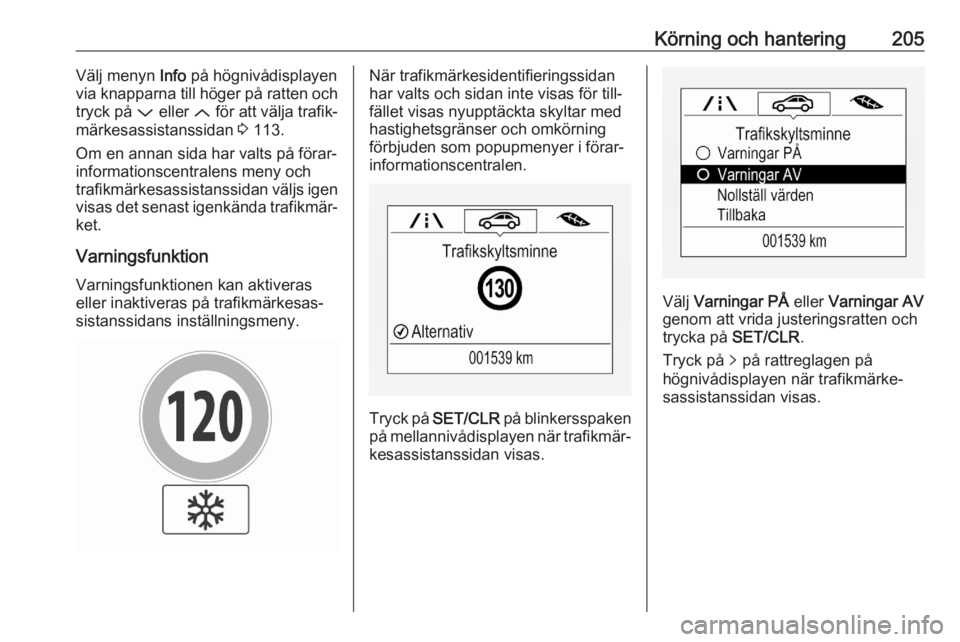

Körning och hantering205Välj menyn Info på högnivådisplayen
via knapparna till höger på ratten och
tryck på P eller Q för att välja trafik‐
märkesassistanssidan 3 113.
Om en annan sida har valts på förar‐
informationscentralens meny och
trafikmärkesassistanssidan väljs igen
visas det senast igenkända trafikmär‐ ket.
Varningsfunktion Varningsfunktionen kan aktiveras
eller inaktiveras på trafikmärkesas‐
sistanssidans inställningsmeny.När trafikmärkesidentifieringssidan
har valts och sidan inte visas för till‐
fället visas nyupptäckta skyltar med
hastighetsgränser och omkörning
förbjuden som popupmenyer i förar‐
informationscentralen.
Tryck på SET/CLR på blinkersspaken
på mellannivådisplayen när trafikmär‐ kesassistanssidan visas.
Välj Varningar PÅ eller Varningar AV
genom att vrida justeringsratten och
trycka på SET/CLR.
Tryck på q på rattreglagen på
högnivådisplayen när trafikmärke‐
sassistanssidan visas.

206Körning och hantering
Aktivera varningar genom att ställa inJ , inaktivera varningar genom att
ställa in I via knappen 9.
Popup-varningen visas i cirka
8 sekunder i förarinformations‐
centralen.
Systemåterställning
Du kan tömma innehållet i trafikmär‐
kesdisplayen på inställningsmenyn
för trafikmärkesassistanssidan
genom att välja Nollställ och bekräfta
med SET/CLR på blinkersspaken
eller 9 på rattreglagen.
Alternativt kan du trycka på SET/CLR
eller 9 under 3 sekunder för att rensa
sidans innehåll.
Vid en lyckad återställning hörs ett
klockljud och följande ”standard‐
märke” visas tills nästa trafikmärke
upptäcks eller tillhandahålls genom
navigationssystemets kartdata.
I vissa fall rensas trafikmärkesassis‐
tansen automatiskt av systemet.
Rensning av trafikmärken Det finns olika scenarier som leder till
rensning av de trafikmärken som
visas för tillfället. Efter rensningen
visas ”standardmärket” eller ett
märke från navigationens kartdata i
förarinformationscentralen.
Orsaker till att märken raderas: ● En fördefinierad sträcka har körts
eller också har tiden förflutit (skil‐ jer sig för olika märkestyper)
● Bilen kör i en kurva
● Om inga navigationskartdata är tillgängliga och hastigheten sjun‐
ker under 52 km/h (inkörning i
stad upptäckt)
● Om navigationskartdata finns och inkörning i/utkörning ur en
stad har upptäckts på grund av ändrade kartdata
Trafikmärkesidentifiering tillsammans med
navigeringssystem
Om bilen är utrustad med ett naviga‐
tionssystem kan det märke som visas för tillfället antingen komma från
optisk upptäckt av märken eller från
kartdata.
Om det märke som visas för närva‐ rande kommer från kartdata och
kartinformationen ändras visas ett
nytt märke. Detta kan leda till
upptäckt av ett nytt märke även om
inget märke har passerats på vägen.

240BilvårdNrStrömkrets17Bränsleinsprutning18Dieselavgassystem19–20–21–22ABS23Spolarsystem för vindrutan och
bakrutan24–25Dieselbränsleuppvärmning26Växellådsstyrenhet27Elektrisk baklucksmodul28–29Bakruteuppvärmning30Spegelavfrostning31–NrStrömkrets32Likspänningstransformator/LED-
display/elektrisk värmare/klimat‐ reglering/glödstiftsstyrenhet33–34Signalhorn35Motorstyrenhet36Höger helljus (halogen, Eco
LED)/höger halvljus (LED)37Vänster helljus (halogen, Eco
LED)38LED-strålkastare / automatisk
räckviddsinställning för strålkas‐
tare39Dimljus fram40Central Gateway Module41–42Manuell strålkastarinställning43Bränslepump44Backkamera/invändig back‐
spegel/släpvagnsmodulNrStrömkrets45Vänster LED-strålkastare / auto‐
matisk räckviddsinställning för
vänster strålkastare46Instrumentgrupp47Rattlås48Bakre torkare49Ytterbackspegel50Höger LED-strålkastare / auto‐
matisk räckviddsinställning för
höger strålkastare51Vänster halvljus (LED)52Motorstyrenhet / växellådsstyr‐
enhet53Vindrutetorkare54Vindrutetorkare55Dieselavgassystem56–57–

242BilvårdNrStrömkrets16Karosstyrenhet 717Karosstyrenhet 418Karosstyrenhet 319Datalänkanslutning20Airbagsystem21Klimatiseringsautomatik22Centrallås/baklucka23Elektroniskt nyckelsystem24Minnesfunktion elmanövrerad
stol25Airbagsystem ratt26Tändningslås / rattlås27Karosstyrenhet 228USB-uttag29Cigarettändare / eluttag fram30Växelväljare31Bakrutetorkare32VäxellådsstyrenhetNrStrömkrets33Stöldlarm / siren34Parkeringshjälp/varning döda
vinkeln/infotainmentsystem/
USB-uttag35SOS36Infodisplay/instrumentgrupp37Infotainmentsystem/radio
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock:
1. Lägg på skyddet på höger sida.
2. Fäll skyddets vänstra sida framåt.
Se till att fästklämman styrs på det sätt som visas på bilden.
Säkringscentral, bagageutrymme
Säkringshållaren är placerad på
vänster sida i bagageutrymmet
bakom ett skydd.
Ta bort skyddet.

248BilvårdÖvervakningssystem för
däcktryck
Däcktrycksövervakningssystemet
övervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella däcktrycken kan visas i
förarinformationscentralen.
Mellannivådisplay:
Välj sidan Däcktryck på
Inställningar ? i förarinformations‐
centralen 3 113.
Högnivådisplay:
Välj sidan Däcktryck på Info-menyn i
förarinformationscentralen 3 113.
Systemstatus och tryckvarningar indi‐
keras med ett meddelande som indi‐
kerar det aktuella däcket i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.
Temperaturförhållanden 3 246.
För lågt däcktryck indikeras av
kontrollampan w 3 110.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 280.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
