2020 JEEP WRANGLER sensor

(In presenza di pneumatici di dimensioni
diverse da quelle prescritte, è necessario
conoscere la pressione degli pneumatici cor-
retta.)
Come funzione di sicurezza aggiuntiva, è in
dotazione il sistema di controllo pressione
pneumatici (TPMS), la cui spia si accende in
presenza di uno o più pneumatici con pres-
sione insufficiente. Di conseguenza, all'illu-
minazione della spia pressione pneumatici
insufficiente, è necessario fermarsi e control-
lare gli pneumatici quanto prima, portandoli,
se necessario, alla pressione corretta. La
guida con una pressione pneumatici insuffi-
ciente provoca il surriscaldamento dello
pneumatico e può causarne il cedimento. Il
gonfiaggio insufficiente aumenta il consumo
di carburante e riduce la durata del batti-
strada; inoltre, può condizionare la manovra-
bilità e l'efficienza frenante della vettura.
È importante notare che la spia TPMS non
sostituisce gli opportuni interventi di manu-
tenzione ed è responsabilità del conducente
mantenere il corretto livello di pressione,anche nel caso in cui la pressione insuffi-
ciente non sia comunque tale da provocare
l'illuminazione della spia.
La vettura è anche dotata di una spia avaria
TPMS per la segnalazione dell'eventuale mal-
funzionamento del sistema. La spia avaria
TPMS è collegata con la spia pressione pneu-
matici insufficiente. Quando il sistema rileva
un'avaria, la spia lampeggia per circa un
minuto e rimane costantemente accesa. Que-
sta sequenza continua ai successivi avvia-
menti della vettura fino al persistere dell'ava-
ria. Quando la spia avaria è accesa, il sistema
potrebbe non essere in grado di rilevare o
segnalare correttamente l'insufficiente pres-
sione degli pneumatici. Le avarie TPMS pos-
sono presentarsi per diversi motivi, fra i quali
il montaggio di pneumatici di ricambio che
interferiscano con il corretto funzionamento
del TPMS. Controllare sempre la spia avaria
TPMS dopo la sostituzione di uno o più pneu-
matici o ruote della vettura per verificare che
gli pneumatici o le ruote di ricambio consen-
tano il corretto funzionamento del TPMS.AVVERTENZA!
Il sistema TPMS è stato ottimizzato per le
ruote e gli pneumatici originali. Le pres-
sioni e gli allarmi del sistema TPMS sono
stati stabiliti in base alla dimensione degli
pneumatici montati sulla vettura. L'uti-
lizzo di pneumatici di ricambio di dimen-
sione, tipo e/o disegno diversi può essere
causa di funzionamento anomalo del si-
stema o di danneggiamenti ai sensori. Le
ruote montate in aftermarket possono pro-
vocare danni ai sensori. L'utilizzo di sigil-
lanti per pneumatici in aftermarket po-
trebbe causare il danneggiamento del
sensore del sistema di controllo pressione
pneumatici (TPMS). In seguito all'utilizzo
di sigillante per pneumatici in aftermar-
ket, si raccomanda di rivolgersi alla Rete
Assistenziale per far eseguire il controllo
dei sensori.
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
68

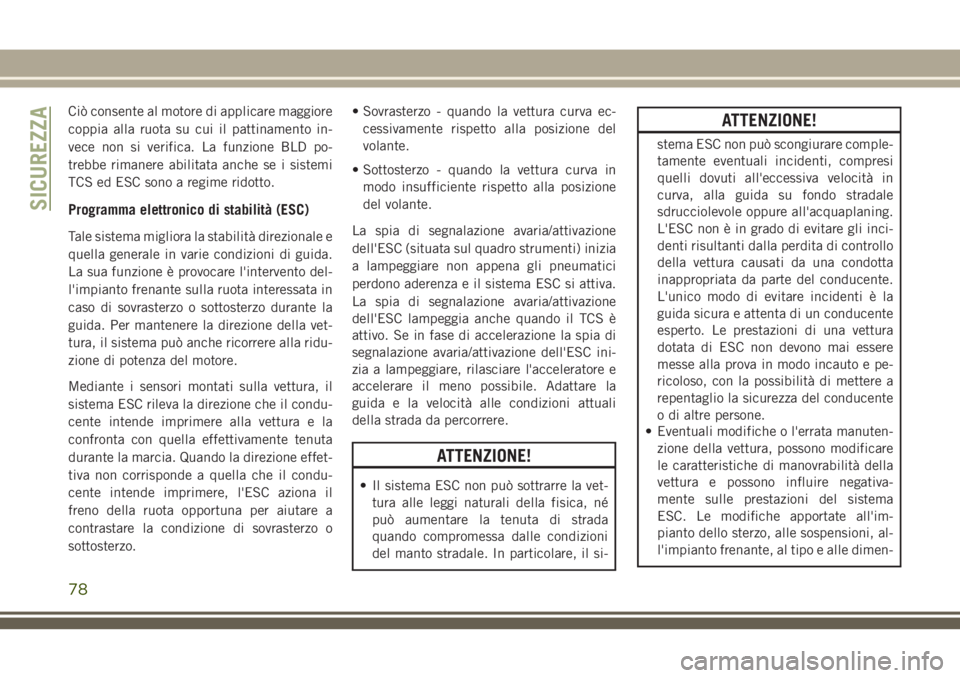

Ciò consente al motore di applicare maggiore
coppia alla ruota su cui il pattinamento in-
vece non si verifica. La funzione BLD po-
trebbe rimanere abilitata anche se i sistemi
TCS ed ESC sono a regime ridotto.
Programma elettronico di stabilità (ESC)
Tale sistema migliora la stabilità direzionale e
quella generale in varie condizioni di guida.
La sua funzione è provocare l'intervento del-
l'impianto frenante sulla ruota interessata in
caso di sovrasterzo o sottosterzo durante la
guida. Per mantenere la direzione della vet-
tura, il sistema può anche ricorrere alla ridu-
zione di potenza del motore.
Mediante i sensori montati sulla vettura, il
sistema ESC rileva la direzione che il condu-
cente intende imprimere alla vettura e la
confronta con quella effettivamente tenuta
durante la marcia. Quando la direzione effet-
tiva non corrisponde a quella che il condu-
cente intende imprimere, l'ESC aziona il
freno della ruota opportuna per aiutare a
contrastare la condizione di sovrasterzo o
sottosterzo.• Sovrasterzo - quando la vettura curva ec-
cessivamente rispetto alla posizione del
volante.
• Sottosterzo - quando la vettura curva in
modo insufficiente rispetto alla posizione
del volante.
La spia di segnalazione avaria/attivazione
dell'ESC (situata sul quadro strumenti) inizia
a lampeggiare non appena gli pneumatici
perdono aderenza e il sistema ESC si attiva.
La spia di segnalazione avaria/attivazione
dell'ESC lampeggia anche quando il TCS è
attivo. Se in fase di accelerazione la spia di
segnalazione avaria/attivazione dell'ESC ini-
zia a lampeggiare, rilasciare l'acceleratore e
accelerare il meno possibile. Adattare la
guida e la velocità alle condizioni attuali
della strada da percorrere.
ATTENZIONE!
• Il sistema ESC non può sottrarre la vet-
tura alle leggi naturali della fisica, né
può aumentare la tenuta di strada
quando compromessa dalle condizioni
del manto stradale. In particolare, il si-
ATTENZIONE!
stema ESC non può scongiurare comple-
tamente eventuali incidenti, compresi
quelli dovuti all'eccessiva velocità in
curva, alla guida su fondo stradale
sdrucciolevole oppure all'acquaplaning.
L'ESC non è in grado di evitare gli inci-
denti risultanti dalla perdita di controllo
della vettura causati da una condotta
inappropriata da parte del conducente.
L'unico modo di evitare incidenti è la
guida sicura e attenta di un conducente
esperto. Le prestazioni di una vettura
dotata di ESC non devono mai essere
messe alla prova in modo incauto e pe-
ricoloso, con la possibilità di mettere a
repentaglio la sicurezza del conducente
o di altre persone.
• Eventuali modifiche o l'errata manuten-
zione della vettura, possono modificare
le caratteristiche di manovrabilità della
vettura e possono influire negativa-
mente sulle prestazioni del sistema
ESC. Le modifiche apportate all'im-
pianto dello sterzo, alle sospensioni, al-
l'impianto frenante, al tipo e alle dimen-
SICUREZZA
78

• Con l'inserimento del dispositivo di accen-
sione in posizione RUN (Marcia), si inseri-
sce anche il sistema ESC, anche se in
precedenza era stato disinserito.
• Se attivo, il sistema ESC emette un ronzio o
un ticchettio. Ciò rispecchia il normale fun-
zionamento; i suoni cessano a sistema ESC
disinserito, eliminata la causa che ne ha
provocato l'attivazione.
La spia "ESC Off" (ESC disinse-
rito) indica che il cliente ha
scelto di disporre del programma
elettronico di stabilità (ESC) in
una modalità ridotta.
Sistema elettronico antiribaltamento (ERM)
Il sistema in questione calcola il valore po-
tenziale di rischio di sollevamento delle ruote
durante il traino controllando costantemente
i comandi impartiti dal conducente al volante
e la velocità della vettura. Al rilevamento di
variazioni nella rotazione del volante e nella
velocità vettura tali da provocare potenzial-
mente il sollevamento delle ruote dal suolo, il
sistema applica opportunamente i freni e
riduce eventualmente la potenza del motore
per ridurre la possibilità che tale solleva-mento si verifichi. il sistema ERM limita la
possibilità che le ruote si sollevino da terra
durante manovre estreme ma non è in grado
di evitare sempre il verificarsi di tali feno-
meni, specie in caso di abbandono della
carreggiata o di collisione con oggetti o altre
vetture.
NOTA:
Ogniqualvolta l'ESC è in modalità di disinse-
rimento completo (se in dotazione), l'ERM è
disabilitato. Fare riferimento a "Programma
elettronico di stabilità (ESC)" in questo capi-
tolo per una spiegazione completa delle mo-
dalità ESC disponibili.ATTENZIONE!
Molti fattori concorrono a causare il poten-
ziale sollevamento delle ruote o il ribalta-
mento, ad esempio, il carico, le condizioni
stradali e quelle di guida. Il sistema ERM
non è in grado di evitare sempre il verifi-
carsi di tali fenomeni, specie in caso di
abbandono della carreggiata o di collisione
con oggetti o altre vetture. Le prestazioni
di una vettura dotata di ERM non devono
ATTENZIONE!
mai essere messe alla prova in modo in-
cauto e pericoloso, con la possibilità di
mettere a repentaglio la sicurezza del con-
ducente e di altre persone.
Stabilizzatore rimorchio (TSC)
Il sistema TSC impiega una serie di sensori
montati sulla vettura per individuare uno
sbandamento eccessivo del rimorchio e pren-
dere le misure appropriate per arrestarlo. Il
TSC si attiva automaticamente una volta rile-
vato lo sbandamento eccessivo del rimorchio.
NOTA:
Il sistema TSC non è in grado di fermare la
sbandata di qualsiasi rimorchio. In caso di
traino di rimorchi si raccomanda di essere
sempre estremamente cauti e seguire le rac-
comandazioni del caso per quanto riguarda il
peso sul dispositivo di traino per rimorchio.
Per ulteriori informazioni, fare riferimento a
"Traino di rimorchi" in "Avviamento e funzio-
namento".
83

pressione di gonfiaggio aumenta anche du-
rante la guida della vettura: è una condizione
normale e non richiede alcuna regolazione
della pressione.
Il sistema TPMS segnala al conducente l'e-
ventuale presenza di una condizione di pres-
sione degli pneumatici insufficiente se que-
sta scende al di sotto del limite minimo di
pressione per qualsiasi motivo, ivi compresi
gli effetti della bassa temperatura o la perdita
di pressione naturale dallo pneumatico.
Il sistema TPMS continua a segnalare al
conducente la condizione di pressione pneu-
matici insufficiente fintanto che la condi-
zione persiste e non cesserà di farlo finché la
pressione di gonfiaggio degli pneumatici non
sarà pari o superiore a quella di gonfiaggio a
freddo prescritta sulla targhetta. Quando si
accende la spia di controllo della pressione
degli pneumatici, per spegnerla occorre au-
mentare la pressione fino al raggiungimento
del valore prescritto per gli pneumatici a
freddo.NOTA:
Durante il gonfiaggio degli pneumatici caldi,
potrebbe essere necessario aumentare la
pressione fino ad altri 4 psi (30 kPa) oltre la
pressione di gonfiaggio a freddo riportata
sulla targhetta per far spegnere la spia di
controllo pressione pneumatici.
Il sistema si aggiorna automaticamente e la
"Spia di controllo pressione pneumatici" si
spegne una volta ricevuto l'aggiornamento
relativo alla pressione pneumatici. Potrebbe
essere necessario guidare la vettura per circa
10 minuti a una velocità superiore a 24 km/h
(15 miglia/h) per ricevere tale informazione.
Ad esempio, la pressione di gonfiaggio a
freddo (con vettura in sosta da oltre tre ore)
prescritta potrebbe essere pari a 35 psi
(241 kPa). Se la temperatura ambiente è di
68 °F (20 °C) e la pressione degli pneumatici
rilevata è di 30 psi (207 kPa), un abbassa-
mento della temperatura a 20 °F (-7 °C)
diminuisce la pressione degli pneumatici
portandola a circa 26 psi (179 kPa). Questa
pressione è sufficientemente bassa da atti-
vare la spia di controllo pressione pneuma-
tici. La guida della vettura può provocare unaumento della pressione di gonfiaggio a circa
30 psi (207 kPa), ma la spia di controllo
pressione pneumatici rimane comunque
sempre accesa. In questa condizione, la spia
di controllo pressione pneumatici si spegne
esclusivamente dopo che gli pneumatici sono
stati gonfiati alla pressione a freddo pre-
scritta sulla targhetta.
AVVERTENZA!
•Il sistema TPMS è stato ottimizzato per le
ruote e gli pneumatici originali. Le pres-
sioni e gli allarmi del sistema TPMS sono
stati stabiliti in base alla dimensione de-
gli pneumatici montati sulla vettura. L'u-
tilizzo di pneumatici di ricambio di di-
mensione, tipo e/o disegno diversi può
essere causa di funzionamento anomalo
del sistema o di danneggiamenti ai sen-
sori. Il sensore TPMS non è progettato per
l'utilizzo su ruote montate in aftermarket;
in questi casi l'uso del sensore può dimi-
nuire le prestazioni dell'intero sistema o il
sensore può subire dei danneggiamenti.
Si consiglia di utilizzare ruote OEM per
SICUREZZA
86

AVVERTENZA!
assicurare il corretto funzionamento del
sistema TPM.
• L'utilizzo di sigillanti per pneumatici in
aftermarket potrebbe causare il danneg-
giamento del sensore del sistema di con-
trollo pressione pneumatici (TPMS). In
seguito all'utilizzo di sigillante per pneu-
matici in aftermarket, si raccomanda di
rivolgersi alla Rete Assistenziale per far
eseguire il controllo dei sensori.
• Dopo il controllo o la regolazione della
pressione degli pneumatici, rimontare
sempre il tappo della valvola. In tal
modo si eviterà l'infiltrazione di umidità
e di sporcizia che potrebbero danneg-
giare il sensore controllo pressione
pneumatici.
NOTA:
• Il sistema TPMS non sostituisce il normale
servizio di manutenzione necessario per la
cura degli pneumatici, né serve per segna-
lare l'eventuale avaria di uno pneumatico.• Il sistema TPMS non deve quindi essere
utilizzato come un manometro durante la
regolazione della pressione degli pneuma-
tici.
• La guida con una pressione pneumatici
insufficiente provoca il surriscaldamento
dello pneumatico e può causarne il cedi-
mento. Il gonfiaggio insufficiente aumenta
il consumo di carburante e riduce la durata
del battistrada; inoltre, può condizionare la
manovrabilità e l'efficienza frenante della
vettura.
• Il sistema TPMS non sostituisce gli oppor-
tuni interventi di manutenzione ed è re-
sponsabilità del conducente mantenere il
corretto livello di pressione anche nel caso
in cui la pressione non sia sufficientemente
bassa da provocare l'accensione della spia
di controllo pressione pneumatici.
• Le variazioni di temperatura stagionali in-
fluiscono sulla pressione degli pneumatici
e il TPMS controlla la pressione reale degli
pneumatici.
Sistema versione di base
Il sistema di controllo pressione pneumatici
(TPMS) utilizza dispositivi wireless con sen-
sori montati sui cerchi per verificare costan-
temente il valore di pressione degli pneuma-
tici. I sensori, montati su ciascuna ruota
integrati nello stelo della valvola, trasmettono
i valori di pressione degli pneumatici al mo-
dulo ricevitore.
NOTA:
Il controllo regolare e il mantenimento della
pressione corretta in tutti e quattro gli pneu-
matici rivestono particolare importanza.
Il sistema di controllo pressione pneumatici
(TPMS) comprende i seguenti componenti:
• modulo ricevitore;
• quattro sensori di controllo pressione pneu-
matici;
• spia di controllo pressione pneumatici.
Se la vettura è dotata di una ruota di scorta
normale con pneumatico delle stesse dimen-
sioni delle ruote montate, nella ruota di
scorta stessa è presente un sensore di con-
trollo della pressione dello pneumatico. Tale
87

ruota di scorta può essere utilizzata al posto
di uno qualsiasi dei quattro pneumatici. Una
ruota di scorta con pressione pneumatico
insufficiente riposta nella relativa sede di
stivaggio non causa l'accensione della spia di
controllo pressione pneumatici o l'emissione
del segnale acustico.
La spia di controllo pressione pneu-
matici si illumina sul quadro stru-
menti, il messaggio "TIRE LOW
PRESSURE" (Pressione pneumatici insuffi-
ciente) viene visualizzato sul quadro stru-
menti e una segnalazione acustica si attiva se
viene rilevato un valore di pressione insuffi-
ciente su una o più delle quattro ruote attive.
In questo caso fermare la vettura quanto
prima, verificare la pressione di gonfiaggio di
ogni pneumatico e gonfiarli al valore di pres-
sione a freddo prescritto per la vettura. Il
sistema si aggiorna automaticamente e la
"Spia di controllo pressione pneumatici" si
spegne una volta ricevuto l'aggiornamento
relativo alla pressione pneumatici. Potrebbe
essere necessario guidare la vettura per circa
10 minuti a una velocità superiore a 24 km/h
(15 miglia/h) per ricevere tale informazione.Quando viene rilevata un'anomalia di si-
stema, la spia di controllo pressione pneuma-
tici lampeggia per 75 secondi e rimane ac-
cesa. Viene anche emesso un segnale
acustico. Se si disinserisce e reinserisce la
chiave di accensione, questa sequenza si
ripete, purché sia ancora presente l'anoma-
lia. La spia di controllo pressione pneumatici
si spegne quando la condizione di avaria è
stata eliminata. L'anomalia di sistema può
verificarsi in una qualsiasi delle seguenti
situazioni.
1. Disturbo dovuto a dispositivi elettronici o
alla guida in prossimità di apparecchia-
ture che emettono segnali radio alle
stesse frequenze dei sensori del sistema
TPMS.
2. Applicazione in aftermarket di una pelli-
cola colorata sui cristalli che interferisce
con le onde radio.
3. Accumulo di neve o ghiaccio sulle ruote o
sui passaruote.
4. Utilizzo di catene antineve.
5. Utilizzo di ruote/pneumatici non dotati di
sensori TPMS.Le vetture che non sono dotate del display
quadro strumenti segnaleranno al condu-
cente la presenza di pneumatici sgonfi, ma
senza fornire il valore della pressione effet-
tiva. La spia ISO di pneumatico sgonfio in-
sieme con il messaggio "LoTIrE" (Pneumatico
sgonfio) vengono visualizzati sull'ODO e, suc-
cessivamente, viene visualizzata la posizione
in cui la pressione dello pneumatico è infe-
riore al valore prescritto.
La posizione degli pneumatici viene visualiz-
zata come segue.
LF =LeftFront, anteriore sinistro
rF =rightFront, anteriore destro
Lr =Leftrear, posteriore sinistro
rr =rightrear, posteriore destro
SICUREZZA
88

NOTA:
• Se la vettura è dotata di una ruota di scorta
con pneumatico delle stesse dimensioni
delle ruote montate, dispone di un sensore
di controllo della pressione pneumatici e
può essere monitorata dal sistema di con-
trollo pressione pneumatici (TPMS) quando
si passa a uno pneumatico con pressione
insufficiente. Nel caso in cui la ruota di
scorta normale venga sostituita con uno
pneumatico a pressione insufficiente, il ci-
clo di accensione successivo mostrerà an-
cora la spia di controllo pressione pneuma-
tici accesa e verrà attivato un segnale
acustico. Guidando la vettura per massimo
10 minuti a una velocità superiore a
24 km/h (15 miglia/h), la spia di controllo
pressione pneumatici si spegne se nessuno
degli pneumatici ha una pressione inferiore
alla soglia di avviso.
• Se la vettura non è dotata di una ruota di
scorta con pneumatico delle stesse dimen-
sioni delle ruote montate, non dispone di
un sensore di controllo della pressione
dello pneumatico della ruota di scorta. Il
TPMS non sarà in grado di monitorare la
pressione di gonfiaggio dello pneumatico.Se la ruota di scorta viene montata al posto
di uno pneumatico che ha una pressione
inferiore al limite di pressione insuffi-
ciente, al successivo ciclo di accensione
viene emesso un segnale acustico e la spia
di controllo pressione pneumatici si ac-
cende. Dopo aver guidato la vettura per
10 minuti a una velocità superiore ai
24 km/h (15 miglia/h), la spia di controllo
pressione pneumatici lampeggia per 75 se-
condi, quindi rimane accesa. A ciascun
ciclo di accensione successivo viene
emesso un segnale acustico e la spia di
controllo pressione pneumatici lampeggia
per 75 secondi, quindi rimane accesa. Una
volta riparata o sostituita e rimontata sulla
vettura la ruota originaria al posto della
ruota di scorta, il sistema TPMS viene ag-
giornato automaticamente e la spia di con-
trollo pressione pneumatici si spegne, pur-
ché il valore della pressione di gonfiaggio
non sia inferiore al limite di pressione in-
sufficiente su nessuna delle quattro ruote
attive. Potrebbe essere necessario guidare
la vettura per 10 minuti a una velocità
superiore a 24 km/h (15 miglia/h) affinché
il sistema TPMS possa ricevere queste
informazioni.Sistema Premium — se in dotazione
Il sistema di controllo pressione pneumatici
(TPMS) utilizza dispositivi wireless con sen-
sori montati sui cerchi per verificare costan-
temente il valore di pressione degli pneuma-
tici. I sensori, montati su ciascuna ruota
integrati nello stelo della valvola, trasmettono
i valori di pressione degli pneumatici al mo-
dulo ricevitore.
Display di controllo pressione pneumatici
89

NOTA:
Il controllo regolare e il mantenimento della
pressione corretta in tutti e quattro gli pneu-
matici rivestono particolare importanza.
Il sistema di controllo pressione pneumatici
(TPMS) comprende i seguenti componenti:
• modulo ricevitore;
• quattro sensori di controllo pressione pneu-
matici;
• vari messaggi relativi al sistema di controllo
pressione pneumatici che vengono visualiz-
zati sul quadro strumenti e grafici di visua-
lizzazione delle pressioni di gonfiaggio;
• spia di controllo pressione pneumatici.
Se la vettura è dotata di una ruota di scorta
con pneumatico delle stesse dimensioni
delle ruote montate, nella ruota di scorta
stessa è presente un sensore di controllo
della pressione dello pneumatico. Tale ruota
di scorta può essere utilizzata al posto di uno
qualsiasi dei quattro pneumatici.Segnalazioni pressione insufficiente controllo
pressione pneumatici
La spia di controllo pressione pneu-
matici si accende sul quadro stru-
menti e viene emesso un segnale
acustico se viene rilevato un valore di pres-
sione insufficiente su almeno una delle quat-
tro ruote. Viene inoltre visualizzato un display
grafico dei valori di pressione con gli pneu-
matici sgonfi evidenziati o di colore diverso.
Per ulteriori informazioni, fare riferimento a
"Display quadro strumenti" in "Descrizione
della plancia portastrumenti".
NOTA:
È possibile impostare il sistema per la visua-
lizzazione dei valori di pressione in PSI, kPa o
BAR.
Se si verifica una condizione di bassa pres-
sione di gonfiaggio su una qualsiasi delle quat-
tro ruote, occorre fermarsi quanto prima e
procedere al gonfiaggio alla pressione pre-
scritta a freddo dello pneumatico evidenziato o
visualizzato in un colore diverso sul display
grafico. Una volta ricevuto l'aggiornamento re-
lativo alla pressione degli pneumatici, il si-
stema si aggiorna automaticamente, il display
Display di controllo pressione pneumatici
SICUREZZA
90
