2020 FIAT TIPO 5DOORS STATION WAGON Manual de Empleo y Cuidado (in Spanish)

MANTENIMIENTO DE LOS
CINTURONES DE
SEGURIDAD
Para mantener los cinturones de
seguridad correctamente, leer
atentamente las siguientes
indicaciones:
utilizar siempre los cinturones con la
cinta bien extendida, asegurarse de
que no esté retorcida y que pueda
deslizarse libremente sin obstáculos;
comprobar el funcionamiento del
cinturón de seguridad de la siguiente
manera: enganchar el cinturón de
seguridad y tirar de él con fuerza;
después de un accidente de cierta
importancia, sustituir el cinturón de
seguridad que haya estado abrochado,
aunque aparentemente no parezca
dañado. En cualquier caso, sustituir el
cinturón de seguridad en caso de
activación de los pretensores;
evitar que los enrolladores se mojen:
un funcionamiento correcto sólo puede
garantizarse si no se filtra agua;
sustituir el cinturón de seguridad
cuando tenga marcas de desgaste o
cortes.
ADVERTENCIA
76)El pretensor se puede utilizar una sola
vez. Después de su activación, acudir a un
taller de la Red de Asistencia Fiat para que
lo sustituyan.
77)Está terminantemente prohibido
desmontar o alterar los componentes del
pretensor y del cinturón de seguridad.
Cualquier intervención deberá realizarla
personal cualificado y autorizado. Acudir
siempre a un taller de la Red de Asistencia
Fiat.
78)Para asegurar la máxima protección, el
respaldo debe permanecer en posición
vertical, la espalda del ocupante debe
estar bien apoyada y el cinturón de
seguridad bien adherido al troncoyala
pelvis. Abrocharse siempre los cinturones
de seguridad, tanto los delanteros como
los traseros. Viajar sin los cinturones
abrochados aumenta el riesgo de lesiones
graves o de muerte en caso de impacto.
79)Si el cinturón ha sido sometido a un
gran esfuerzo, por ejemplo a causa de un
accidente, se debe sustituir
completamente junto con los anclajes, los
tornillos de fijación de los mismos y el
pretensor; de hecho, aunque no presente
daños visibles, el cinturón podría haber
perdido sus propiedades de resistencia.
ADVERTENCIA
38)Las intervenciones que comporten
golpes, vibraciones o aumento de
temperatura (superior a 100 °C y con una
duración máxima de 6 horas) en la zona del
pretensor pueden dañarlo o activarlo.
Acudir a la Red de Asistencia Fiat en caso
de que se tenga que realizar alguna
reparación en el mismo.
93F1B0109C
95

SISTEMAS DE
PROTECCIÓN PARA
NIÑOS
SEGURIDAD DE LOS
NIÑOS DURANTE EL
TRANSPORTE
80) 81) 82) 83)
Para una mayor protección en caso de
impacto, los ocupantes deben viajar
sentados y con los sistemas de
sujeción correspondientes, ¡incluidos
recién nacidos y niños!
Esta norma es obligatoria, de acuerdo
con la directiva 2003/20/CE, en todos
los países miembro de la Unión
Europea.
Los niños con estatura inferior a
1,50 metros y hasta 12 años de edad
deben protegerse con los dispositivos
de sujeción adecuados y deberían ir
sentados en las plazas traseras.
Las estadísticas sobre los accidentes
indican que los asientos traseros
ofrecen una mayor garantía de
protección a los niños.
Con respecto a los adultos, la cabeza
de los niños es proporcionalmente más
grande y pesada que el resto del
cuerpo, mientras que los músculos y la
estructura ósea no se han desarrollado
del todo.Por lo tanto es necesario, para una
sujeción correcta en caso de impacto,
utilizar sistemas diferentes de los
cinturones de los adultos para reducir al
mínimo el riesgo de daños en caso de
accidente, frenada o una maniobra
improvista.
Los niños tienen que sentarse de
manera segura y cómoda.
Dependiendo de las características de
las sillas de coche utilizadas, se
recomienda mantener el mayor tiempo
posible (por lo menos hasta los
3-4 años de edad) a los niños en sillas
de coche montadas en sentido
contrario al de la marcha, ya que esta
posición resulta ser la más segura en
caso de impacto.
La elección del dispositivo de sujeción
más adecuado a utilizar debe realizarse
en función del peso y estatura del niño.
Existen diferentes tipos de sistemas de
sujeción para niños que pueden fijarse
al vehículo mediante los cinturones de
seguridad o los anclajes ISOFIX/i-Size.
Se recomienda escoger siempre el
sistema de sujeción que mejor se
adapte al niño; para ello, se ruega
consultar siempre las Instrucciones de
Uso que se facilitan junto con la silla de
coche para estar seguros de que sea
del tipo adecuado al niño al que está
destinada.En Europa las características de los
sistemas de sujeción para niños están
reglamentadas por la norma ECE-R44,
que los divide en cinco grupos de peso:
Grupo Franjas de peso
Grupo 0 hasta 10 kg de peso
Grupo 0+ hasta 13 kg de peso
Grupo 1 9-18 kg de peso
Grupo 2 15 - 25 kg de peso
Grupo 3 22-36 kg de peso
A la norma ECE-R44 se ha incorporado
recientemente el reglamento ECE
R129, que establece las características
de las nuevas sillas de coche i-Size
(para más información ver lo descrito
en el apartado "Idoneidad de los
asientos del pasajero para el uso de
sillas de coche i-Size").
Todos los dispositivos de sujeción para
niños deben llevar los datos de
homologación junto con la marca de
control en una placa fijada sólidamente
a la silla de coche, que bajo ningún
concepto debe quitarse.
En la Lineaccessori MOPAR
®están
disponibles sillas de coche para niños
adecuadas a cada grupo de peso. Se
recomienda esta opción, ya que han
sido específicamente experimentadas
para los vehículos Fiat.
96
SEGURIDAD

INSTALACIÓN DE UNA
SILLITA PARA NIÑOS
CON LOS CINTURONES
DE SEGURIDAD
Las sillitas para niños Universales que se
instalan únicamente con los cinturones de
seguridad están homologadas en función
de la norma ECE-R44 y se subdividen en
diferentes grupos de peso.
84) 85) 86) 87)
ADVERTENCIALas figuras para el
montaje son sólo indicativas. Montar la
sillita siguiendo las instrucciones que
obligatoriamente se adjuntan con la
misma.
GRUPO0y0+
Los niños hasta los 13 kg deberán ser
transportados mirando hacia atrás sobre
un asiento como se muestra en
fig. 94
que, apoyando la cabeza, no
provoque tensión en el cuello en caso
de desaceleraciones bruscas.
La sillita se fija con los cinturones de
seguridad del vehículo de la manera
indicada y, a su vez, debe sujetar al niño
con los cinturones incorporados.
Grupo 1
A partir de los 9 hasta los 18 kg de
peso, los niños se pueden transportar
dirigidos hacia adelante fig. 95.
Grupo 2
Los niños desde los 15 a los 25 kg de
peso pueden usar directamente
cinturones del vehículo fig. 96
.En este caso, las sillitas para niños
solamente tienen la función de colocar
correctamente al niño respecto a los
cinturones de seguridad, de modo que
el tramo diagonal se adhiera al tórax y
no al cuello, y que el tramo horizontal
del cinturón de seguridad se adhiera a
la pelvis y no al abdomen del niño.
Grupo 3
Para niños de 22 a 36 kg de peso
existen los correspondientes
dispositivos de retención que permiten
el correcto paso del cinturón de
seguridad.
La fig. 97 muestra un ejemplo del
correcto posicionamiento del niño en el
asiento trasero.
Los niños con más de 1,50 m de
estatura se deben poner los cinturones
como los adultos.
9406096J0001EM
9506096J0002EM
9606096J0003EM
9706096J0004EM
97

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS
UNIVERSALES PARA NIÑOS
El vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillitas para niños en los asientos del vehículo
según la siguiente tabla:
Colocación de la sillita para niños Universal
Grupo Franjas de pesoPasajero delantero
(*)Pasajero trasero
centralPasajeros
traseros laterales Airbag activado Airbag
desactivado
Grupo 0 hasta 13 kg X U X U
Grupo 0+ hasta 13 kg X U X U
Grupo 1 9-18 kg X U X U
Grupo 2 15-25 kg U U X U
Grupo 3 22-36 kg U U X U
(*)IMPORTANTE: NO instalar NUNCA las sillitas en el asiento delantero en el sentido contrario al de marcha con el airbag activado. Si se desea instalaruna sillita en
el asiento delantero en sentido contrario al de marcha, es necesario desactivar el airbag específico (ver el apartado “Sistema de protección auxiliar (SRS) -
Airbag”)
X = asiento no adecuado para niños de esta categoría de peso.
U = apto para los sistemas de sujeción de la categoría "Universal" según el Reglamento Europeo ECE-R44 para los "Grupos"
indicados.
98
SEGURIDAD

INSTALACIÓN DE UNA
SILLA DE COCHE ISOFIX
88) 89) 90)
Los asientos traseros laterales del
vehículo están equipados con anclajes
ISOFIX para montar una silla de coche
para niños de modo rápido, fácil y
seguro. El sistema ISOFIX permite
montar sistemas de sujeción para niños
ISOFIX, sin utilizar los cinturones de
seguridad del vehículo, fijando
directamente la silla de coche a tres
anclajes presentes en el vehículo.
Las sillas de coche tradicionales y las
sillas de coche ISOFIX pueden
montarse al mismo tiempo en
diferentes asientos del mismo vehículo.
Para instalar una silla de coche ISOFIX,
engancharla a los dos anclajes
metálicos 1 fig. 98 situados en la parte
de atrás del cojín del asiento trasero, en
el punto de encuentro con el respaldo,
y luego fijar el enganche superior de la
silla de coche al anclaje 2 fig. 99situado
detrás del respaldo del asiento.
A modo indicativo en fig. 101 se
representa un ejemplo silla de coche
ISOFIX Universal que cubre el grupo de
peso 1.Los otros grupos de peso están
cubiertos por sillas de coche ISOFIX
específicas que sólo pueden utilizarse si
han sido específicamente probadas
para este vehículo (ver la lista de
vehículos que se suministra con la silla
de coche).
ADVERTENCIA La fig. 101 es sólo
indicativa para el montaje. Montar la
silla de coche siguiendo las
instrucciones que obligatoriamente se
adjuntan con la misma.
9806096J0008EM
99P2000179
100F1B0117C
99

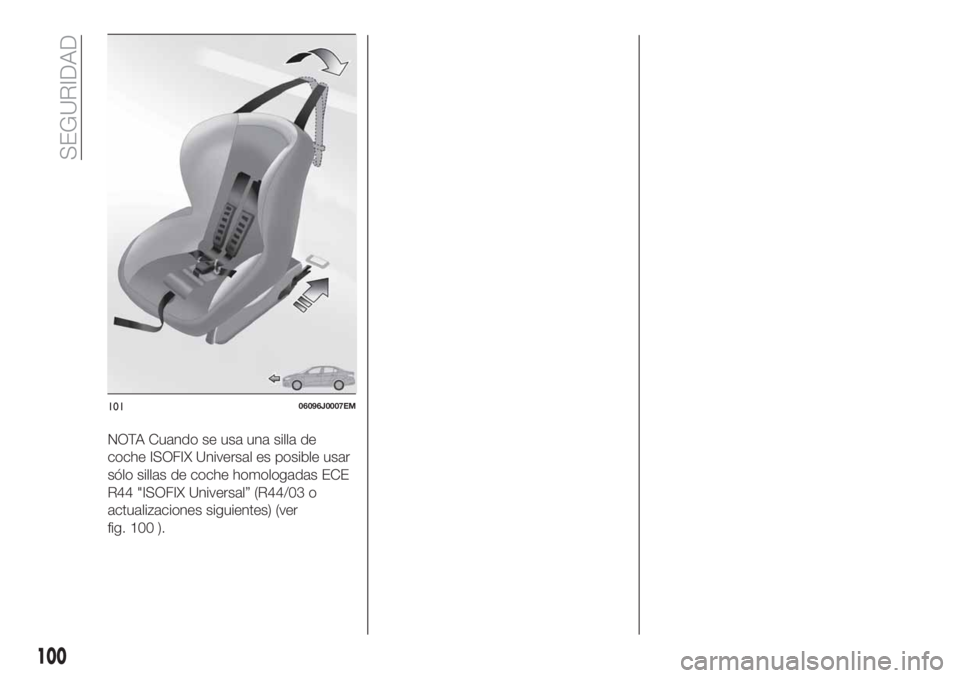

NOTA Cuando se usa una silla de
coche ISOFIX Universal es posible usar
sólo sillas de coche homologadas ECE
R44 "ISOFIX Universal” (R44/03 o
actualizaciones siguientes) (ver
fig. 100 ).
10106096J0007EM
100
SEGURIDAD

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS ISOFIX
PARA NIÑOS
POSICIONES ISOFIX EN EL VEHÍCULO
Categorías de pesoCategoría de
tallaDispositivoPasajero
delanteroPasajeros
traseros
lateralesPasajero trasero
central
Grupo 0 (hasta 10 kg) E ISO/R1XILX
Grupo 0+ (hasta 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupo 1 (de9a18kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Posición ISOFIX no apta para sistemas de protección para niños ISOFIX para esta categoría de peso o de talla.
IL Apta para sistemas de sujeción ISOFIX para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal", homologados paraeste vehículo
en concreto.
IL (*) Se puede montar la sillita para niños ISOFIX regulando el asiento delantero.
IUF Apta para sistemas de sujeción para niños ISOFIX de la categoría Universal, orientados en el sentido de la marcha y homologados para utilizar en el grupo de
peso.
101

SILLAS DE COCHE i-Size
Estas sillas de coche, fabricadas y
homologadas según el reglamento
i-Size (ECE R129), garantizan una
mayor seguridad durante el trasporte
de niños en el vehículo:
obligación de transportar el niño en
sentido contrario al de la marcha hasta
los 15 meses de edad;
aumento de la protección ofrecida
por la silla de coche en caso de
impacto lateral;
fomento del uso del sistema ISOFIX
para prevenir el montaje incorrecto de
la silla de coche;
mayor eficacia al elegir la silla de
coche, no basándose ya en el peso,
sino en la talla del niño;
mayor compatibilidad entre los
asientos del vehículo y las sillas de
coche: las sillas de coche i-Size pueden
considerarse como "Súper ISOFIX", en
el sentido de que pueden montarse
perfectamente en los asientos
homologados i-Size, pero también
pueden instalarse en las posiciones
homologadas ISOFIX (CEE-R44).
NOTA Si los asientos del vehículo
están homologados i-Size, estarán
marcados en correspondencia de los
ganchos ISOFIX con el símbolo
ilustrado en fig. 102.NOTA Para comprobar si el vehículo
está homologado para la instalación de
sillas de coche para niños i-Size,
consultar la tabla de la página
siguiente.
102F1B0124C
102
SEGURIDAD
