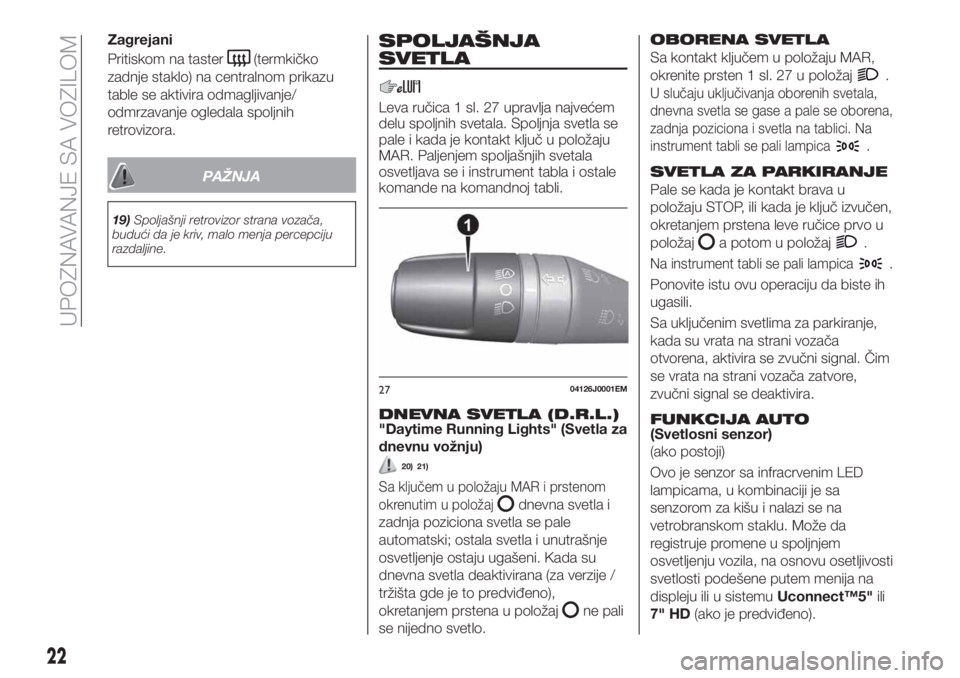

2020 FIAT TIPO 5DOORS STATION WAGON light

Zagrejani
Pritiskom na taster
(termkičko
zadnje staklo) na centralnom prikazu
table se aktivira odmagljivanje/
odmrzavanje ogledala spoljnih
retrovizora.
PAŽNJA
19)Spoljašnji retrovizor strana vozača,
budući da je kriv, malo menja percepciju
razdaljine.
SPOLJAŠNJA
SVETLA
Leva ručica 1 sl. 27 upravlja najvećem
delu spoljnih svetala. Spoljnja svetla se
pale i kada je kontakt ključ u položaju
MAR. Paljenjem spoljašnjih svetala
osvetljava se i instrument tabla i ostale
komande na komandnoj tabli.
DNEVNA SVETLA (D.R.L.)"Daytime Running Lights" (Svetla za
dnevnu vožnju)
20) 21)
Sa ključem u položaju MAR i prstenom
okrenutim u položaj
dnevna svetla i
zadnja poziciona svetla se pale
automatski; ostala svetla i unutrašnje
osvetljenje ostaju ugašeni. Kada su
dnevna svetla deaktivirana (za verzije /
tržišta gde je to predviđeno),
okretanjem prstena u položaj
ne pali
se nijedno svetlo.
OBORENA SVETLA
Sa kontakt ključem u položaju MAR,
okrenite prsten 1 sl. 27 u položaj
.
U slučaju uključivanja oborenih svetala,
dnevna svetla se gase a pale se oborena,
zadnja poziciona i svetla na tablici. Na
instrument tabli se pali lampica
.
SVETLA ZA PARKIRANJE
Pale se kada je kontakt brava u
položaju STOP, ili kada je ključ izvučen,
okretanjem prstena leve ručice prvo u
položaj
a potom u položaj.
Na instrument tabli se pali lampica.
Ponovite istu ovu operaciju da biste ih
ugasili.
Sa uključenim svetlima za parkiranje,
kada su vrata na strani vozača
otvorena, aktivira se zvučni signal. Čim
se vrata na strani vozača zatvore,
zvučni signal se deaktivira.
FUNKCIJA AUTO(Svetlosni senzor)
(ako postoji)
Ovo je senzor sa infracrvenim LED
lampicama, u kombinaciji je sa
senzorom za kišu i nalazi se na
vetrobranskom staklu. Može da
registruje promene u spoljnjem
osvetljenju vozila, na osnovu osetljivosti
svetlosti podešene putem menija na
displeju ili u sistemuUconnect™5"ili
7" HD(ako je predviđeno).
2704126J0001EM
22
UPOZNAVANJE SA VOZILOM

Ugaona svetla
Funkcija se aktivira kada su oborena
svetla upaljena pri brzini manjoj od
40 km/h: za velike uglove rotacije
volana ili paljenje pokazivača pravca,
upaliće se svetlo (integrisano u svetla za
maglu) koja se odnose na aktivnoj strani
koja će povećati ugao noćne vidljivosti.
ZADNJA SVETLA ZA
MAGLU
(ako postoji)
Taster zadnjih svetala za maglu
smešten je na levoj tabli (taster 1
sl. 31 ). Kada su zadnja svetla za maglu
uključena, na instrument tabli pali se
lampica
.
Sa kontakt bravom u položaju MAR,
kada su oborena ili svetla za maglu
upaljena, pritisnute taster 1 za paljenje
zadnjih svetala za maglu.Da biste ugasili zadnja svetla za maglu,
ponovo pritisnite taster 1 ili okrenite
prsten leve ručice sl. 27 na
ili
kontakt bravu stavite u položaj STOP.
POKAZIVAČI PRAVCA
Levu ručicu 1 sl. 28 okrenite u položaj
(stabilan):
nagore: aktivacija desnog pokazivača
pravca;
nadole: aktivacija levog pokazivača
pravca.
Na instrument tabli se naizmenično pali
lampica
ili.
Pokazivači pravca se automatski
isključuju kada vozilo nastavi da se
kreće pravolinijski ili prilikom aktivacije
dnevnih svetala (D.R.L.) / svetla za
parkiranje.Funkcija „Lane Change” (promena
trake)
Kada želite da najavite prestrojavanje,
tokom promene brzine, promenu trake
u vožnji, okrenite levu ručicu u
nestabilan položaj za manje od polovine
sekunde.
Pokazivač pravca odabrane strane će
treptati pet puta i onda se automatski
ugasiti.
COURTESY LIGHTS
Ova funkcija omogućava da, sa kontakt
bravom u položaju MAR, aktivirate na
25 sekundi poziciona svetla i svetla na
tablici svaki put kada se vozilo blokira
putem ključa sa daljinskim upravljačem.
Omogućavanje funkcije može se
regulisati u meniju displeja ili u sistemu
Uconnect™.
Funkcija se deaktivira automatski po
isteku vremena aktivacije (25 sekundi) ili
pri novoj blokadi vrata vozila ili
postavljanjem kontakt brave u položaj
koji nije MAR.
3004126J0008EM
3104126J0009EM
24
UPOZNAVANJE SA VOZILOM

3: ukupni pređeni kilometri (ili milje) i
eventualni simboli koji ukazuju na
kvarove.
4: indikacija sugestije za promenu
brzine (GSI).
GLAVNI MENI
Meni se sastoji od sledećih polja:
TRIP
GSI (indikator promene prenosa)
VEHICLE INFO
DRIVER ASSIST
AUDIO (funkcija dostupna samo za
posebne verzije i tržišta)
TELEFON (funkcija dostupna samo
za posebne verzije i tržišta)
NAVIGATION (funkcija dostupna
samo za posebne verzije i tržišta)
ALERTS
PODEŠ. VOZILO
Vehicle Setup
Ovo polje menija omogućava izmene
podešavanja koja se odnose na:
Diplay (Displej);
Units (Jedinice mere)
Clock & Date (Sat i datum);
Safety
Safety & Assistance (Bezbednost &
Asistencija);
Lights (Svetla);
Doors & Locks (Vrata i zaključavanje
vrata).Display
Odabirom polja "Display" je moguće
pristupiti podešavanjima /
informacijama koje se odnose na: “Imp.
Display” (Pod. displeja), "Lingua" (Jezik),
"Vedi telefono" (Vidi telefon) (dostupno
kod verzija i tržišta gde postoji), "Vedi
navigazione" (Vidi navigaciju) (dostupno
kod verzija i tržišta gde postoji), "Reset
automatico Trip B" (Automatsko
resetovanje putovanja B), “Illuminazione
display” (Osvetljenje displeja).
Units (Jedinice mere)
Odabirom polja „Units” (Merne jedinice)
je moguć odabir merne jedinice između:
"Imperiial", "Metric", "Custom".
Clock & Date (Sat i datum)
Odabirom polja „Clock & Date” moguće
je pristupiti sledećim podešavanjima:
„Set time” (Podešavanje vremena),
„Time Format” (Format za prikaz
vremena), „Set Date” (Podešavanje
datuma).
Safety
Odabirom polja "Security" (Bezbednost)
moguće je pristupiti sledećim
podešavanjima: " Passenger AIR BAG",
"Speed beep", "Seat belt buzzer".
Podešavanje "Passenger AIR BAG"
omogućava aktivaciju/deaktivaciju
vazdušnog jastuka suvozača.Isključena zaštita suvozača:paljenje,
netrepćućeg svetla, LED lampice
smeštene na instrument tabli.
Safety & Assistance
Odabirom polja "Safety & Assistance"
(Bezbednost & Asistencija) je moguće
pristupiti sledećim podešavanjima: Rain
Sensor (Senzor za kišu) Buzzer volume
(Jačina zvuka obaveštenja), Brake
Control, Brake C.Sensivity, Park Assist,
Vol. Park Assist. (Pomoć pri parkiranju)
Lights (Svetla)
Odabirom polja "Lights" (Svetla) je
moguće pristupiti sledećim
podešavanjima: "Courtesy lights",
"Daytime lights", "Cornering lights",
"Twilight sensor", "Follow me home".
Doors & Locks
Odabirom polja "Doors & Locks" (Vrata i
zaključavanje vrata) je moguće pristupiti
sledećim podešavanjima: "Autoclose",
"Flash Lights w/Lock", "Auto Unlock on
Exit" .
Napomena U prisustvu sistema
Uconnect™neka polja menija se
prikazuju i regulišu na displeju menija a
ne na instrument tabli (pogledati opis u
poglavlju "Multimedia" ili u dodatku
dostupnom onlajn).
53

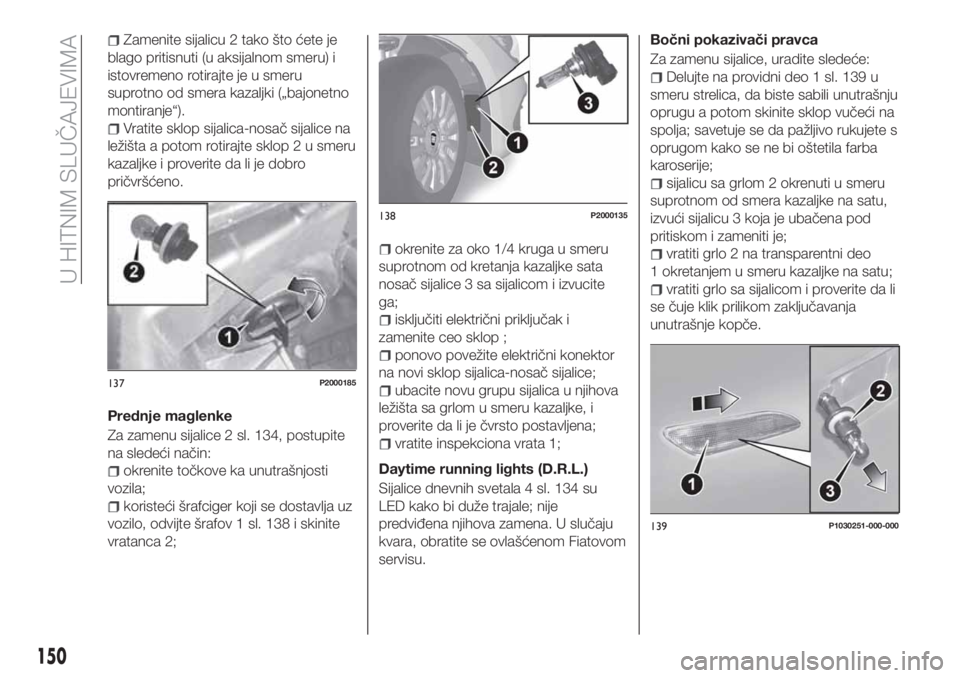

Zamenite sijalicu 2 tako što ćete je
blago pritisnuti (u aksijalnom smeru) i
istovremeno rotirajte je u smeru
suprotno od smera kazaljki („bajonetno
montiranje“).
Vratite sklop sijalica-nosač sijalice na
ležišta a potom rotirajte sklop 2 u smeru
kazaljke i proverite da li je dobro
pričvršćeno.
Prednje maglenke
Za zamenu sijalice 2 sl. 134, postupite
na sledeći način:
okrenite točkove ka unutrašnjosti
vozila;
koristeći šrafciger koji se dostavlja uz
vozilo, odvijte šrafov 1 sl. 138 i skinite
vratanca 2;
okrenite za oko 1/4 kruga u smeru
suprotnom od kretanja kazaljke sata
nosač sijalice 3 sa sijalicom i izvucite
ga;
isključiti električni priključak i
zamenite ceo sklop ;
ponovo povežite električni konektor
na novi sklop sijalica-nosač sijalice;
ubacite novu grupu sijalica u njihova
ležišta sa grlom u smeru kazaljke, i
proverite da li je čvrsto postavljena;
vratite inspekciona vrata 1;
Daytime running lights (D.R.L.)
Sijalice dnevnih svetala 4 sl. 134 su
LED kako bi duže trajale; nije
predviđena njihova zamena. U slučaju
kvara, obratite se ovlašćenom Fiatovom
servisu.Bočni pokazivači pravca
Za zamenu sijalice, uradite sledeće:
Delujte na providni deo 1 sl. 139 u
smeru strelica, da biste sabili unutrašnju
oprugu a potom skinite sklop vučeći na
spolja; savetuje se da pažljivo rukujete s
oprugom kako se ne bi oštetila farba
karoserije;
sijalicu sa grlom 2 okrenuti u smeru
suprotnom od smera kazaljke na satu,
izvući sijalicu 3 koja je ubačena pod
pritiskom i zameniti je;
vratiti grlo 2 na transparentni deo
1 okretanjem u smeru kazaljke na satu;
vratiti grlo sa sijalicom i proverite da li
se čuje klik prilikom zaključavanja
unutrašnje kopče.
137P2000185
138P2000135
139P1030251-000-000
150
U HITNIM SLUČAJEVIMA

Povezane usluge kojima se može
pristupiti iz automobila
Aplikacijeeco:Drive™imy:Carsu
razvijene za poboljšanje vožnje i mogu
se koristiti na svim tržištima gde su
dostupni servisiUconnect™LIVE.
Ako je radio instalirao sistem navigacije,
pristup servisimaUconnect™LIVE
omogućava korišćenje "Live".
eco:Drive™
Aplikacijaeco:Drive™, omogućava da
se, u realnom vremenu, prikaže Vaša
vožnja sa ciljem da Vam pomogne da
postignete što efikasniju vožnju po
pitanju potrošnje goriva i emisija
izduvnih gasova.
Osim toga, moguće je sačuvati podatke
na USB memoriji i obraditi podatke na
sopstvenom kompjuteru zahvaljujući
desktop aplikacijieco:Drive™koja se
može naći na www.DriveUconnect.eu.
Procena stila vožnje vrši se na osnovu
četiri indeksa koji prate sledeće
parametre: ubrzavanje, usporavanje,
menjač, brzina.
Prikaz eco:Drive™
Za korišćenje funkcije, pritisnite grafički
tastereco:Drive™.
Na radiju će se prikazati ekran na kome
se nalaze 4 indeksa. ubrzanje,
usporavanje, brzina i menjač. Ti indeksi
će biti sivi sve dok sistem ne budeprikupio dovoljno podataka da može da
izvrši procenu stila vožnje. Nakon
prikupljana dovoljno indeksa dobiće
5 boja na osnovu procene: tamno
zelenu (odlično), svetlo zelenu, žutu,
narandžastu i crvenu (veoma loše).
U slučaju dužeg zaustavljanja na
displeju će se prikazati srednja vrednost
indeksa dobijena do tog momenta
(„Average Index”) da bi indeksi nastavili
sa bojenjem u realnom vremenu čim
vozilo opet krene.
Registracija i prenos podataka o
kretanju
Podaci sa putovanja se mogu sačuvati
u memoriji sistema i preneti putem USB
memorije koja je konfigurisana na
odgovarajući način zahvaljujući Aplikaciji
Uconnect™LIVE. Pomoću ovoga se u
nekom narednom trenutku može
pogledati hronologija prikupljenih
podataka i prikazati kompletna analiza
podataka o kretanju kao i o usvojenom
stilu vožnje.
Više infomacija na
www.DriveUconnect.eu.
my:Car
my:Caromogućava da se vozilo uvek
održava u ispravnom stanju.
my:Carmože da detektuje kvarove u
realnom vremenu i da o tome obavesti
vozača o isteku roka u kom treba izvršitiodržavanje. Za korišćenje aplikacije,
pritisnite grafički taster "my:Car".
Na displeju će se prikazati ekran u
kojem je naveden odeljak "care:Index"
gde se nalaze sve detaljne informacije
vezane za stanje vozila. Pritiskom na
taster „Active warnings“ može se, ako
postoji, detaljno prikazati kvar
zabeležen na vozilu koji je doveo do
uključivanja lampice.
PODEŠAVANJA
Pritisnite tasterna frontalnoj tabli
kako bi se na displeju prikazao glavni
meni "Podešavanja".
NAPOMENA Prikaz polja iz menija
varira u zavisnosti od verzije.
Meni se sastoji od sledećih polja:
Diplay (Displej);
Units (Jedinice mere)
Voice commands (Glasovne
komande)
Clock & Date (Sat i datum);
Bezbednost / Asistencija;
Lights (Svetla);
Doors & Locks;
Vehicle Off Options;
Audio;
Phone / Bluetooth;
Setup (Konfiguracije) SiriusXM (ako
postoji);
Radio setup (Konfiguracija radija);
Restore Settings (Vraćanje
podešavanja)
266
MULTIMEDIJI

Postavka „AutoShow smartphone
display on connection”
Preko postavki sistemaUconnect™,
moguće je odlučiti da se prikaže ekran
smartphone uređaja na displeju sistema
Uconnect™čim se smartphone uređaj
poveže putem USB porta.
Postavljanjem ove funkcije, svaki put
kad se izvrši povezivanje putem USB
porta, aplikacije Apple CarPlay ili
Android Auto će se automatski
pokrenuti na displeju sistema
Uconnect™.
Polje ”AutoShow smartphone display
on connection” se nalazi u podmeniju
„Display”. Funkcija je podrazumevano
omogućena.
NAPOMENE
Za vreme upotrebe aplikacije Apple
CarPlay
, Bluetooth®
je onemogućen.
Za vreme upotrebe aplikacije Android
Auto
, Bluetooth®
ostaje aktivan.
Prenos podataka zavisiće od tarife
mobilnog operatera smartphone
uređaja
Informacije mogu da budu podložne
promenama u zavisnosti od
operativnog sistema smartphone
uređaja.Izlaz iz aplikacije Android Auto i
Apple CarPlay
Kad je aplikacija CarPlay aktivna, uvek
je moguće pristupiti sadržajima sistema
Uconnect™koristeći dostupne
komande vidljive na samom displeju.
Kad je aplikacija Android Auto aktivna,
da biste se vratili na sadržaje sistema
Uconnect™
potrebno je odabrati zadnje
polje prisutno na traci sistema Android
Auto i odabrati „Back to Uconnect”.
Za završavanje sesije sa aplikacijama
Apple CarPlay ili Android Auto, fizički
isključite smartphone uređaj iz USB
porta vozila.
PODEŠAVANJA
Pritisnite grafički taster „Settings”
(Podešavanja) na displeju da biste
prikazali glavni meni „Settings”.
NAPOMENA Prikaz polja iz menija
varira u zavisnosti od verzije.
Meni se sastoji od sledećih indikativnih
polja:
Display
Units (Jedinica mere) (ako postoji)
Voice commands
Clock & Date (Vreme i datum);
Safety & Driving Assistance
(Bezbednost i asistencija pri vožnji) (ako
postoji)
Lights
Doors & Locks
Engine Off Options
Audio
Phone/Bluetooth®
(Telefon/
Bluetooth)
Radio Setup
SiriusXM Setup (Konfiguracija
SiriusXM) (ako postoji)
Restore Default Settings
Clear Personal Data
Restore Apps (Uspostavljanje
aplikacija) (ako postoji)
Bezbednost/Pomoć pri
vožnji;
(ako postoji)
Pomoću ove funkcije možete izvršiti
dole navedena podešavanja.
"Brake Control"(Kontrola kočnica)
(ako postoji): omogućava odabir načina
intervencije sistema Brake Control.
Moguće opcije su:
- "Off" (isključeno): sistem nije aktivan;
- "Warning Only": sistem interveniše
automatskim kočenjem;
- "Warn + Act. Brk": sistem interveniše
pružanjem samo jednog zvučnog
signala vozaču i automatskim
kočenjem;
“Brake Control Sensitivity” („Kontrola
osetljivosti kočnica“) (ako postoji):
omogućava odabir načina intervencije
sistema Brake Control na osnovu
udaljenosti prepreke. Moguće su opcije
"Near" (Blizu), "Med" (Srednja
udaljenost), "Far" (Daleko).
284
MULTIMEDIJI

ABECEDNI
SADRŽAJ
Ablendovanje...............23
ABS (sistem)................74
Active Grille Shutter............45
Adaptive cruise control.........123
AdBlue (procedura dolivanja
aditiva).................140
Aditiv AdBlue® za emisije dizel
motora (UREA)............144
Akumulator................201
Automatska kontrola svetala......22
Automatski klima ureðaj.........31
Automatski menjač........113 ,173
Automatski menjač sa
dvostrukim kvačilom.....115 ,175
AUX ulaz..............264 ,278
Bezbedan prevoz dece.........90
Bočni pokazivači pravca (zamena
sijalica).................150
Bočni štitnici (verzija TIPO
STATION WAGON)...........39
Brisač vetrobranskog stakla
zamena metlica...........205
Courtesy lights..............24
Daytime running lights (D.R.L.)
(zamena sijalice)............150
Dimenzije.................223
Displej....................51
Dnevna svetla (D.R.L.)..........22Dopuna goriva..............139
DTC (sistem)................74
Duga svetla.................23
Duga svetla (zamena sijalica).....149
Duga svetla/oborena ksenonska
svetla sa gasnim pražnjenjem
(zamena sijalice)............152
Dupli prostor za prtljag (verzija
TIPO STATION WAGON).......39
Električni podizači stakala.......33
Električni servo volan...........35
Električno zagrevanje prednjih
sedišta..................15
Elektronski Cruise Control
(tempomat)...............122
Emisije CO2................242
ERM (sistem)................76
ESC (sistem)................74
Farba (pranje i održavanje)......208
Felne i pneumatici (dimenzije).....217
Fiat Code (sistem).............12
Full Brake Control (sistem)........77
Funkcija ECO................45
Glavni meni..............52,53
GSI (Gear Shift Indicator -
indikator promene prenosa).....51
HHC (sistem)...............75
Homologacija ministarstva.......289
Identifikacioni podaci
Oznaka karoserije..........212Oznaka motora............212
pločica sa identifikacionim
podacima...............212
Instrument tabla..............48
Izmene / popravke na vozilu.......4
Izvlačenje ključa (automatski
menjač sa dvostrukim
kvačilom)................175
Izvlačenje ključa (automatski
menjač).................173
Karoserija (pranje i održavanje) . . .208
Klima ureðaj.................29
Ključevi....................10
ključ sa daljinskim upravljačem . . .10
Kočnice..................208
Komandni tasteri..............54
Komplet Fix&Go.............167
Kontakt brava...............11
Korektor geometrije farova.......23
Kratak pregled komandi na
frontalnoj tabli.............271
Kućište motora..............191
Kućište motora (pranje).........209
Kutija s osiguračima...........156
Kutija sa alatom..............36
Lampice i poruke.............55
Lanci za sneg...............207
Mopar Connect.............288
Motor....................213
oznaka.................212
