2020 FIAT TIPO 5DOORS STATION WAGON Knjižica za upotrebu i održavanje (in Serbian)

LAMPICE I PORUKE
UPOZORENJE Paljenje kontrolne lampice je povezano sa nekom određenom porukom i/ili zvučnim signalom, tamo gde
instrument tabla to dozvoljava. Ovakva signalizacija je sintetička i upozoravajuća i ne treba je smatrati detaljnom i/ili
alternativnom u odnosu na ono što je precizirano u ovom Priručniku za upotrebu i održavanje, čije pažljivo čitanje se uvek
preporučuje. U slučaju havarijskog signala uvek i svakako konsultujte ono što je navedeno u ovom poglavlju.
UPOZORENJE Signali o kvaru koji se pojavljuju na displeju su podeljeni u dve kategorije: ozbiljne nepravilnosti i manje ozbiljne
nepravilnosti. Teške nepravilnosti očitavaju "ciklus" signala koji se ponavlja u dužem vremenskom periodu. Manje teške
nepravilnosti očitavaju "ciklus" signala u ograničenom vremenskom periodu. Moguće je prekinuti ciklus očitavanje u obe
kategorije. Kontrolna lampica na instrument tabli ostaje upaljena sve dok se ne ukloni uzrok nepravilnog rada.
NAPOMENA Lampice i simboli navedene u opisu ispod su indikativne i mogu varirati u zavisnosti od strukture tržišta.
55

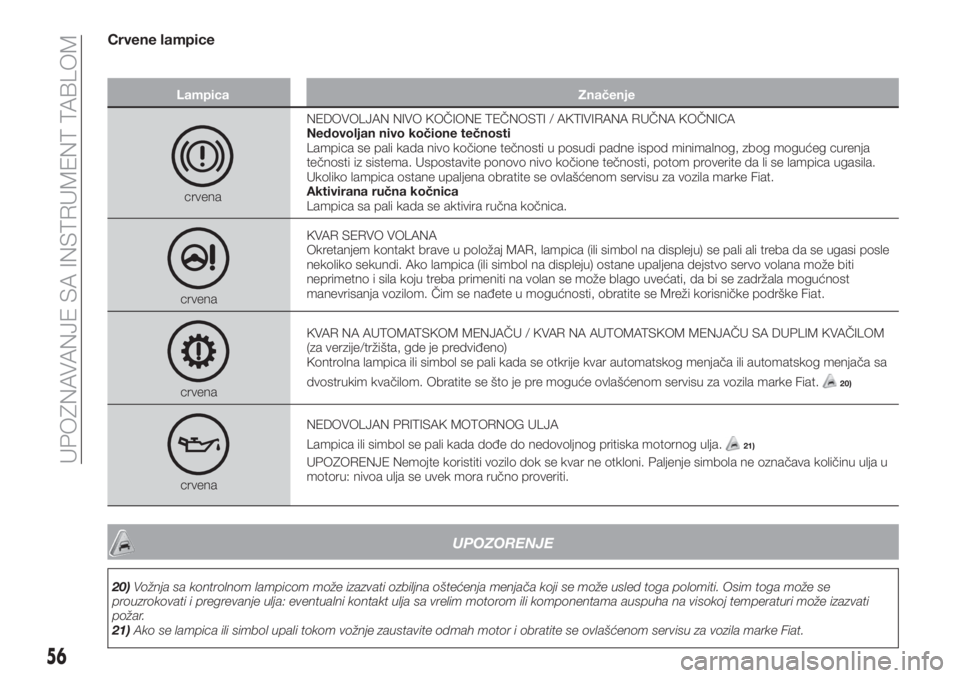

Crvene lampice
Lampica Značenje
crvenaNEDOVOLJAN NIVO KOČIONE TEČNOSTI / AKTIVIRANA RUČNA KOČNICA
Nedovoljan nivo kočione tečnosti
Lampica se pali kada nivo kočione tečnosti u posudi padne ispod minimalnog, zbog mogućeg curenja
tečnosti iz sistema. Uspostavite ponovo nivo kočione tečnosti, potom proverite da li se lampica ugasila.
Ukoliko lampica ostane upaljena obratite se ovlašćenom servisu za vozila marke Fiat.
Aktivirana ručna kočnica
Lampica sa pali kada se aktivira ručna kočnica.
crvenaKVAR SERVO VOLANA
Okretanjem kontakt brave u položaj MAR, lampica (ili simbol na displeju) se pali ali treba da se ugasi posle
nekoliko sekundi. Ako lampica (ili simbol na displeju) ostane upaljena dejstvo servo volana može biti
neprimetno i sila koju treba primeniti na volan se može blago uvećati, da bi se zadržala mogućnost
manevrisanja vozilom. Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
crvenaKVAR NA AUTOMATSKOM MENJAČU / KVAR NA AUTOMATSKOM MENJAČU SA DUPLIM KVAČILOM
(za verzije/tržišta, gde je predviđeno)
Kontrolna lampica ili simbol se pali kada se otkrije kvar automatskog menjača ili automatskog menjača sa
dvostrukim kvačilom. Obratite se što je pre moguće ovlašćenom servisu za vozila marke Fiat.20)
crvenaNEDOVOLJAN PRITISAK MOTORNOG ULJA
Lampica ili simbol se pali kada dođe do nedovoljnog pritiska motornog ulja.
21)
UPOZORENJE Nemojte koristiti vozilo dok se kvar ne otkloni. Paljenje simbola ne označava količinu ulja u
motoru: nivoa ulja se uvek mora ručno proveriti.
UPOZORENJE
20)Vožnja sa kontrolnom lampicom može izazvati ozbiljna oštećenja menjača koji se može usled toga polomiti. Osim toga može se
prouzrokovati i pregrevanje ulja: eventualni kontakt ulja sa vrelim motorom ili komponentama auspuha na visokoj temperaturi može izazvati
požar.
21)Ako se lampica ili simbol upali tokom vožnje zaustavite odmah motor i obratite se ovlašćenom servisu za vozila marke Fiat.
56
UPOZNAVANJE SA INSTRUMENT TABLOM

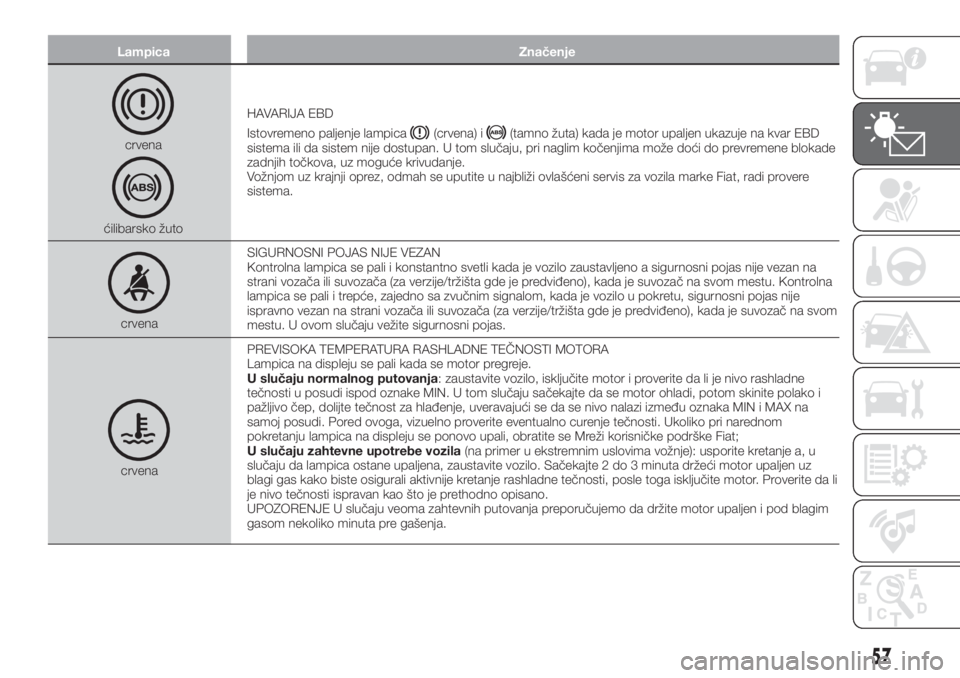

Lampica Značenje
crvena
ćilibarsko žutoHAVARIJA EBD
Istovremeno paljenje lampica
(crvena) i(tamno žuta) kada je motor upaljen ukazuje na kvar EBD
sistema ili da sistem nije dostupan. U tom slučaju, pri naglim kočenjima može doći do prevremene blokade
zadnjih točkova, uz moguće krivudanje.
Vožnjom uz krajnji oprez, odmah se uputite u najbliži ovlašćeni servis za vozila marke Fiat, radi provere
sistema.
crvenaSIGURNOSNI POJAS NIJE VEZAN
Kontrolna lampica se pali i konstantno svetli kada je vozilo zaustavljeno a sigurnosni pojas nije vezan na
strani vozača ili suvozača (za verzije/tržišta gde je predviđeno), kada je suvozač na svom mestu. Kontrolna
lampica se pali i trepće, zajedno sa zvučnim signalom, kada je vozilo u pokretu, sigurnosni pojas nije
ispravno vezan na strani vozača ili suvozača (za verzije/tržišta gde je predviđeno), kada je suvozač na svom
mestu. U ovom slučaju vežite sigurnosni pojas.
crvenaPREVISOKA TEMPERATURA RASHLADNE TEČNOSTI MOTORA
Lampica na displeju se pali kada se motor pregreje.
U slučaju normalnog putovanja: zaustavite vozilo, isključite motor i proverite da li je nivo rashladne
tečnosti u posudi ispod oznake MIN. U tom slučaju sačekajte da se motor ohladi, potom skinite polako i
pažljivo čep, dolijte tečnost za hlađenje, uveravajući se da se nivo nalazi između oznaka MIN i MAX na
samoj posudi. Pored ovoga, vizuelno proverite eventualno curenje tečnosti. Ukoliko pri narednom
pokretanju lampica na displeju se ponovo upali, obratite se Mreži korisničke podrške Fiat;
U slučaju zahtevne upotrebe vozila(na primer u ekstremnim uslovima vožnje): usporite kretanje a, u
slučaju da lampica ostane upaljena, zaustavite vozilo. Sačekajte 2 do 3 minuta držeći motor upaljen uz
blagi gas kako biste osigurali aktivnije kretanje rashladne tečnosti, posle toga isključite motor. Proverite da li
je nivo tečnosti ispravan kao što je prethodno opisano.
UPOZORENJE U slučaju veoma zahtevnih putovanja preporučujemo da držite motor upaljen i pod blagim
gasom nekoliko minuta pre gašenja.
57

Lampica Značenje
crvenaOTKAZIVANJE ALTERNATORA
Ako se upali lampica ili simbol kada je motor upaljen, došlo je do kvara u sistemu napajanja vozila. Čim se
nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
crvenaVRATA NISU ZATVORENA DO KRAJA
Lampica ili simbol se pali kada jedna ili više vrata nisu dobro zatvorena (za verzije/tržišta gde je to
predviđeno). Zvučni signal ce se oglasiti kada su vrata/peta vrata otvorena, a vozilo je u pokretu. Dobro
zatvorite vrata.
crvenaHAVARIJA VAZDUŠNOG JASTUKA
Paljenje lampice tako da gori konstantno, ukazuje na nepravilnost sistema vazdušnih jastuka.
35) 36)
PAŽNJA
35)Ako se lampicane upali pri okretanju kontakt brave u položaj MAR ili ostane upaljena tokom vožnje, moguće je da postoji nepravilnost
sistema zadržavanja; u tom slučaju moglo bi se desiti da se vazdušni jastuci ili zatezači sigurnosnih pojaseva ne aktiviraju u slučaju nezgode ili
u ograničenom broju slučajeva, da se aktiviraju greškom. Pre nastavka vožnje, obratite se ovlašćenom servisu za vozila marke Fiat, radi
trenutne kontrole sistema.
36)Kvar lampice
se označava paljenjem, na displeju instrument table, simbola(ili u verzijama u kojima je to predviđeno, treptanjem
lampice opšteg kvara). U tom slučaju lampica bi mogla da ne ukazuje na eventualne nepravilnosti u sistemima zadržavanja. Pre nastavka
vožnje, obratite se ovlašćenom servisu za vozila marke Fiat, radi trenutne kontrole sistema.
58
UPOZNAVANJE SA INSTRUMENT TABLOM

Lampice tamno žute boje
Lampica Značenje
ćilibarsko žutoGENERIČKI KVAR
Paljenje ove lampice ili simbola u trepćućem režimu, za verzije ili tržišta gde je predviđeno, označava kvar
lampice za kvar vazdušnog jastuka. U tom slučaju lampica za kvar vazdušnog jastuka ne označava
eventualne kvarove uređaja Air Bag (vazdušni jastuk). Obratite se odmah ovlašćenom servisu za vozila
marke Fiat.
Paljenje ove lampice ili simbola može označiti intervenciju ili problem na sistemu zaključavanja karburatora
ili kvar senzora za pritisak motornog ulja.
ćilibarsko žutoSISTEM iTPMS (Tire Pressure Monitoring System - Sistem za indirektnu kontrolu pritiska u pneumaticima)
Kvar iTPMSsistema/iTPMS sistem privremeno onemogućen
Lampica se pali u trepćućem režimu na oko 75 sekundi i nakon toga ostaje neprekidno upaljena (zajedno
sa porukom na displeju) da bi označila da je sistem privremeno onemogućen ili u kvaru. Sistem ponovo
počinje da funkcioniše ispravno kada mu uslovi rada to omoguće; ako se na taj način ne resetuje nakon
ponovnog uspostavljanja uslova normalne upotrebe.
Ako signalizacija kvara i dalje postoji, obratite se što je pre moguće ovlašćenom servisu za vozila marke
Fiat.
Nedovoljan pritisak u pneumaticima
Lampica se pali u neprekidnom režimu kako bi signalizirala da je pritisak u jednom ili više pneumatika niži
od preporučene vrednosti i/ili da je u toku lagano gubljenje pritiska. U ovim slučajevima vek pneumatika i
optimalna potrošnja goriva ne mogu biti garantovani. Savetuje se da se vrati ispravna vrednost pritiska u
pneumaticima (videti paragraf "Točkovi" odeljka "Tehnički podaci"). Kada se jednom uspostave normalni
uslovi kotišćenja vozila, resetovati.
UPOZORENJE Nemojte nastavljati s vožnjom ako je jedna (illi više) guma izduvana jer će pravilno
funkcionisanje vozila biti ugroženo. Zaustavite vozilo bez naglog kočenja ili skretanja.
ćilibarsko žutoKVAR ABS SISTEMA
Lampica se pali kada je sistem ABS van funkcije. U ovom slučaju kočioni sistem održava nepromenjenom
sopstvenu efikasnost, ali bez potencijalne mogućnosti aktiviranja ABS sistema. Nastavite vožnju pažljivo i
čim budete u mogućnosti obratite se ovlašćenom servisu za vozila marke Fiat.
59

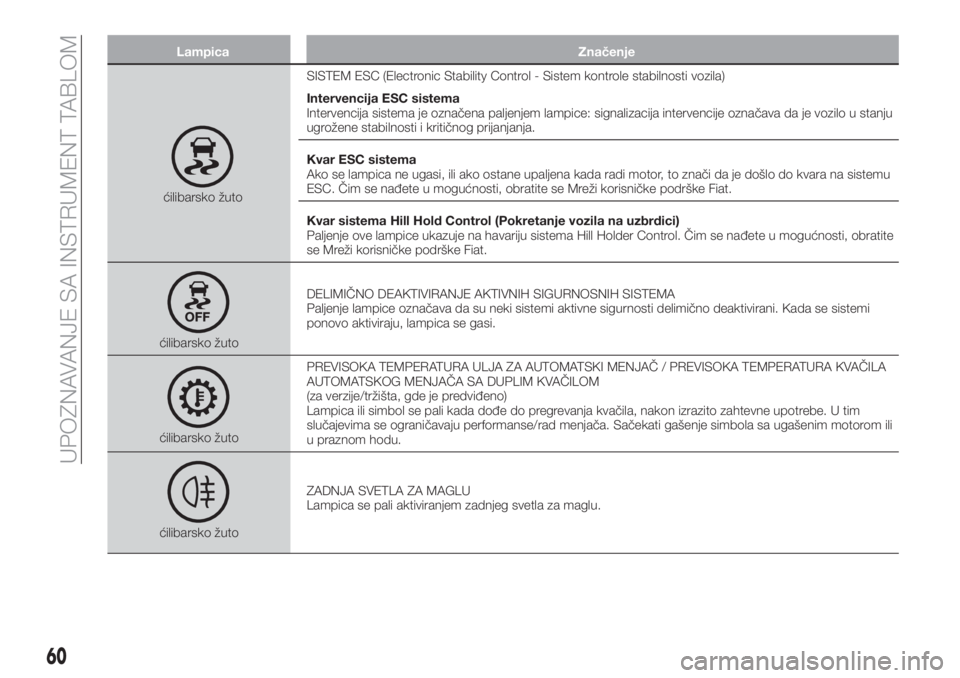

Lampica Značenje
ćilibarsko žutoSISTEM ESC (Electronic Stability Control - Sistem kontrole stabilnosti vozila)
Intervencija ESC sistema
Intervencija sistema je označena paljenjem lampice: signalizacija intervencije označava da je vozilo u stanju
ugrožene stabilnosti i kritičnog prijanjanja.
Kvar ESC sistema
Ako se lampica ne ugasi, ili ako ostane upaljena kada radi motor, to znači da je došlo do kvara na sistemu
ESC. Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
Kvar sistema Hill Hold Control (Pokretanje vozila na uzbrdici)
Paljenje ove lampice ukazuje na havariju sistema Hill Holder Control. Čim se nađete u mogućnosti, obratite
se Mreži korisničke podrške Fiat.
ćilibarsko žutoDELIMIČNO DEAKTIVIRANJE AKTIVNIH SIGURNOSNIH SISTEMA
Paljenje lampice označava da su neki sistemi aktivne sigurnosti delimično deaktivirani. Kada se sistemi
ponovo aktiviraju, lampica se gasi.
ćilibarsko žutoPREVISOKA TEMPERATURA ULJA ZA AUTOMATSKI MENJAČ / PREVISOKA TEMPERATURA KVAČILA
AUTOMATSKOG MENJAČA SA DUPLIM KVAČILOM
(za verzije/tržišta, gde je predviđeno)
Lampica ili simbol se pali kada dođe do pregrevanja kvačila, nakon izrazito zahtevne upotrebe. U tim
slučajevima se ograničavaju performanse/rad menjača. Sačekati gašenje simbola sa ugašenim motorom ili
u praznom hodu.
ćilibarsko žutoZADNJA SVETLA ZA MAGLU
Lampica se pali aktiviranjem zadnjeg svetla za maglu.
60
UPOZNAVANJE SA INSTRUMENT TABLOM

Lampica Značenje

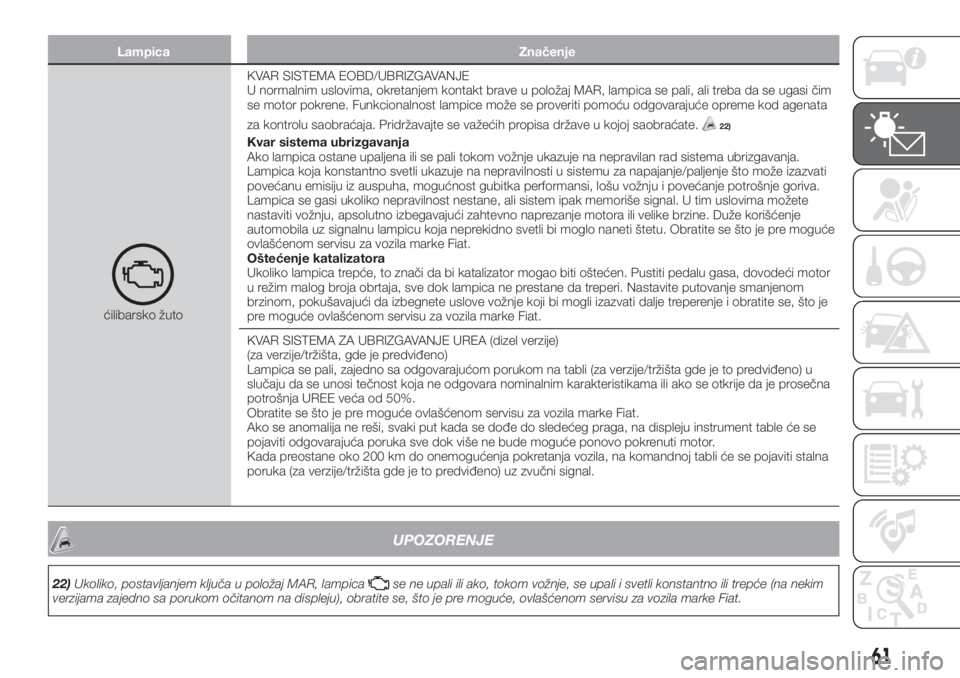

ćilibarsko žutoKVAR SISTEMA EOBD/UBRIZGAVANJE
U normalnim uslovima, okretanjem kontakt brave u položaj MAR, lampica se pali, ali treba da se ugasi čim
se motor pokrene. Funkcionalnost lampice može se proveriti pomoću odgovarajuće opreme kod agenata
za kontrolu saobraćaja. Pridržavajte se važećih propisa države u kojoj saobraćate.
22)
Kvar sistema ubrizgavanja
Ako lampica ostane upaljena ili se pali tokom vožnje ukazuje na nepravilan rad sistema ubrizgavanja.
Lampica koja konstantno svetli ukazuje na nepravilnosti u sistemu za napajanje/paljenje što može izazvati
povećanu emisiju iz auspuha, mogućnost gubitka performansi, lošu vožnju i povećanje potrošnje goriva.
Lampica se gasi ukoliko nepravilnost nestane, ali sistem ipak memoriše signal. U tim uslovima možete
nastaviti vožnju, apsolutno izbegavajući zahtevno naprezanje motora ili velike brzine. Duže korišćenje
automobila uz signalnu lampicu koja neprekidno svetli bi moglo naneti štetu. Obratite se što je pre moguće
ovlašćenom servisu za vozila marke Fiat.
Oštećenje katalizatora
Ukoliko lampica trepće, to znači da bi katalizator mogao biti oštećen. Pustiti pedalu gasa, dovodeći motor
u režim malog broja obrtaja, sve dok lampica ne prestane da treperi. Nastavite putovanje smanjenom
brzinom, pokušavajući da izbegnete uslove vožnje koji bi mogli izazvati dalje treperenje i obratite se, što je
pre moguće ovlašćenom servisu za vozila marke Fiat.
KVAR SISTEMA ZA UBRIZGAVANJE UREA (dizel verzije)
(za verzije/tržišta, gde je predviđeno)
Lampica se pali, zajedno sa odgovarajućom porukom na tabli (za verzije/tržišta gde je to predviđeno) u
slučaju da se unosi tečnost koja ne odgovara nominalnim karakteristikama ili ako se otkrije da je prosečna
potrošnja UREE veća od 50%.
Obratite se što je pre moguće ovlašćenom servisu za vozila marke Fiat.
Ako se anomalija ne reši, svaki put kada se dođe do sledećeg praga, na displeju instrument table će se
pojaviti odgovarajuća poruka sve dok više ne bude moguće ponovo pokrenuti motor.
Kada preostane oko 200 km do onemogućenja pokretanja vozila, na komandnoj tabli će se pojaviti stalna
poruka (za verzije/tržišta gde je to predviđeno) uz zvučni signal.
UPOZORENJE
22)Ukoliko, postavljanjem ključa u položaj MAR, lampicase ne upali ili ako, tokom vožnje, se upali i svetli konstantno ili trepće (na nekim
verzijama zajedno sa porukom očitanom na displeju), obratite se, što je pre moguće, ovlašćenom servisu za vozila marke Fiat.
61

Lampica Značenje
ćilibarsko žutoPRED-ZAGREVANJE SVEĆICA (dizel verzije)
Postavljanjem kontakt brave u položaj MAR lampica se gasi kada grejači dostignu predviđenu temperaturu.
Motor se može upaliti odmah nakon gašenja lampice.
UPOZORENJE Kod umerenih ili visokih temperatura ambijenta, paljenje lampice je jedva primetno.
KVAR PRED-ZAGREVANJA SVEĆICA (dizel verzije)
Treptanje lampice označava kvar na uređaju za pred-zagrevanje svećica. U ovom slučaju, što je pre
moguće obratite se ovlašćenom servisu za vozila marke Fiat.
ćilibarsko žutoREZERVA GORIVA / OGRANIČENA AUTONOMIJA
Lampica na displeju se pali kada u rezervoaru ostane oko 5 do 7 litara goriva.
ćilibarsko žutoREZERVA LPG / OGRANIČENA AUTONOMIJA
(samo za verzije na LPG)
Lampica na displeju se pali kada u rezervoaru ostane 8 litara LPG-a. Emituje se jedan zvučni signal i prva
crtica ostaje da svetli na pokazivaču nivoa LPG-a.
ćilibarsko žutoFULL BRAKE CONTROL OFF
(za verzije/tržišta, gde je predviđeno)
Ova lampica se pali kada vozač isključi sistem Full Brake Control ili kada se automatski isključi usled
privremenog kvara na sistemu. Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
ćilibarsko žutoRUČNA AKTIVACIJA / DEAKTIVACIJA SISTEMA START&STOP
(za verzije/tržišta, gde je predviđeno)
Aktiviranje: Aktivacija sistema je označena (gde je predviđeno) prikazom jedne poruke na displeju.
Desaktivacija: deaktivacija sistema Start&Stop je označena prikazom lampice i gde je predviđeno,
odgovarajućom porukom na displeju.
62
UPOZNAVANJE SA INSTRUMENT TABLOM
23)
