2020 FIAT TIPO 5DOORS STATION WAGON Knjižica za upotrebu i održavanje (in Serbian)

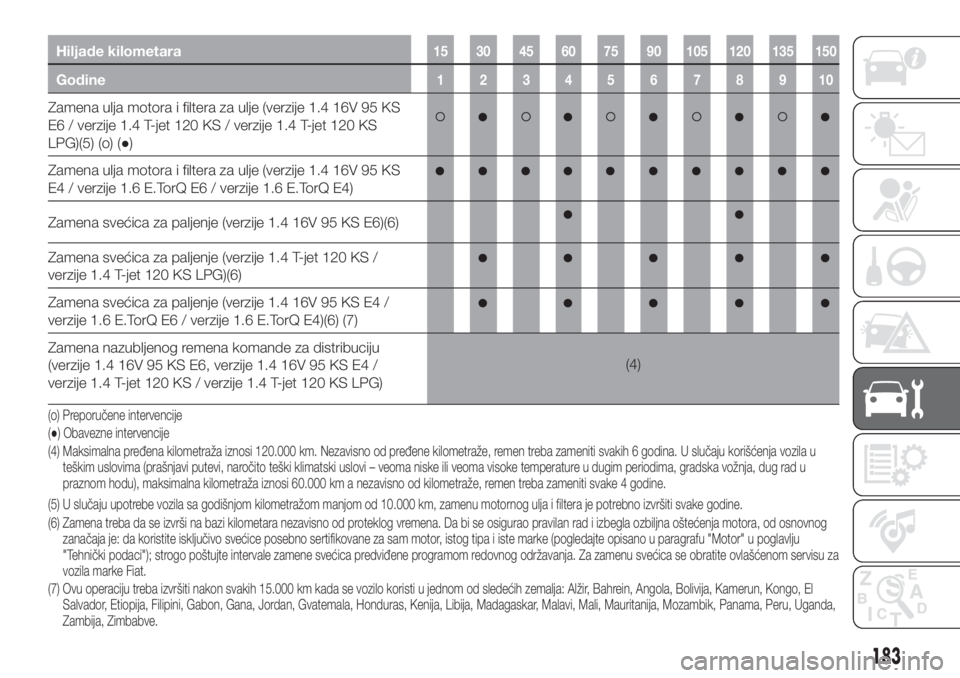

Hiljade kilometara15 30 45 60 75 90 105 120 135 150
Godine12345678910
Zamena ulja motora i filtera za ulje (verzije 1.4 16V 95 KS
E6 / verzije 1.4 T-jet 120 KS / verzije 1.4 T-jet 120 KS
LPG)(5) (o) (●)
Zamena ulja motora i filtera za ulje (verzije 1.4 16V 95 KS
E4 / verzije 1.6 E.TorQ E6 / verzije 1.6 E.TorQ E4)
Zamena svećica za paljenje (verzije 1.4 16V 95 KS E6)(6)
Zamena svećica za paljenje (verzije 1.4 T-jet 120 KS /
verzije 1.4 T-jet 120 KS LPG)(6)
Zamena svećica za paljenje (verzije 1.4 16V 95 KS E4 /
verzije 1.6 E.TorQ E6 / verzije 1.6 E.TorQ E4)(6) (7)
Zamena nazubljenog remena komande za distribuciju
(verzije 1.4 16V 95 KS E6, verzije 1.4 16V 95 KS E4 /
verzije 1.4 T-jet 120 KS / verzije 1.4 T-jet 120 KS LPG)(4)
(5) U slučaju upotrebe vozila sa godišnjom kilometražom manjom od 10.000 km, zamenu motornog ulja i filtera je potrebno izvršiti svake godine. (o) Preporučene intervencije
(●) Obavezne intervencije
(6) Zamena treba da se izvrši na bazi kilometara nezavisno od proteklog vremena. Da bi se osigurao pravilan rad i izbegla ozbiljna oštećenja motora, odosnovnog
zanačaja je: da koristite isključivo svećice posebno sertifikovane za sam motor, istog tipa i iste marke (pogledajte opisano u paragrafu "Motor" u poglavlju
"Tehnički podaci"); strogo poštujte intervale zamene svećica predviđene programom redovnog održavanja. Za zamenu svećica se obratite ovlašćenomservisu za
vozila marke Fiat.
(7) Ovu operaciju treba izvršiti nakon svakih 15.000 km kada se vozilo koristi u jednom od sledećih zemalja: Alžir, Bahrein, Angola, Bolivija, Kamerun, Kongo, El
Salvador, Etiopija, Filipini, Gabon, Gana, Jordan, Gvatemala, Honduras, Kenija, Libija, Madagaskar, Malavi, Mali, Mauritanija, Mozambik, Panama, Peru, Uganda,
Zambija, Zimbabve. (4) Maksimalna pređena kilometraža iznosi 120.000 km. Nezavisno od pređene kilometraže, remen treba zameniti svakih 6 godina. U slučaju korišćenjavozila u
teškim uslovima (prašnjavi putevi, naročito teški klimatski uslovi – veoma niske ili veoma visoke temperature u dugim periodima, gradska vožnja, dug rad u
praznom hodu), maksimalna kilometraža iznosi 60.000 km a nezavisno od kilometraže, remen treba zameniti svake 4 godine.
183

Hiljade kilometara15 30 45 60 75 90 105 120 135 150
Godine12345678910
Zamena remena/remenja komande za dodatne uređaje
(verzije 1.4 16V 95 KS E6, verzije 1.4 16V 95 KS E4 /
verzije 1.4 T-jet 120 KS / verzije 1.4 T-jet 120 KS LPG)(4)
Zamena remena/remenja komande za dodatne uređaje
(verzije 1.6 E.TorQ E6 / verzije 1.6 E.TorQ E4)
Zamena uloška filtera za vazduh (verzije 1.4 16V 95 KS
E6, verzije 1.4 16V 95 KS E4 / verzije 1.4 T-jet 120 KS /
verzije 1.4 T-jet 120 KS LPG)(8)
Zamena uloška za filter za vazduh (verzije 1.6 E.TorQ E6 /
verzije 1.6 E.TorQ E4)(8)
Zamena sonde lambda (verzije 1.4 16V 95 KS E4 / verzije
1.6 E.Torque E4)(9)
Zamena tečnosti za kočnice(10)
Zamena unutrašnjeg filtera sa regulatorom pritiska (verzije
1.4 T-jet 120 KS LPG)
Zamena papirnog filtera (LPG u gasnom stanju) (verzije
1.4 T-jet 120 KS LPG)
(4) Maksimalna pređena kilometraža iznosi 120.000 km. Nezavisno od pređene kilometraže, remen treba zameniti svakih 6 godina. U slučaju korišćenjavozila u
teškim uslovima (prašnjavi putevi, naročito teški klimatski uslovi – veoma niske ili veoma visoke temperature u dugim periodima, gradska vožnja, dug rad u
praznom hodu), maksimalna kilometraža iznosi 60.000 km a nezavisno od kilometraže, remen treba zameniti svake 4 godine.
(8) Ako vozilo koristite na prašnjavim putevima, preporučuje se zamena ovog filtera na svakih 15.000 km.
(9) Ovu operaciju treba izvršiti kada se vozilo koristi u kenim od sledećih zemalja: Alžir, Bahrein, Angola, Bolivija, Kamerun, Kongo, El Salvador, Etiopija, Filipini,
Gabon, Gana, Jordan, Gvatemala, Honduras, Kenija, Libija, Madagaskar, Malavi, Mali, Mauritanija, Mozambik, Panama, Peru, Uganda, Zambija, Zimbabve.
(10) Zamenu tečnosti za kočnice treba vršiti svake dve godine nezavisno od pređene kilometraže.
184
ODRŽAVANJE I BRIGA O VOZILU

Hiljade kilometara15 30 45 60 75 90 105 120 135 150
Godine12345678910

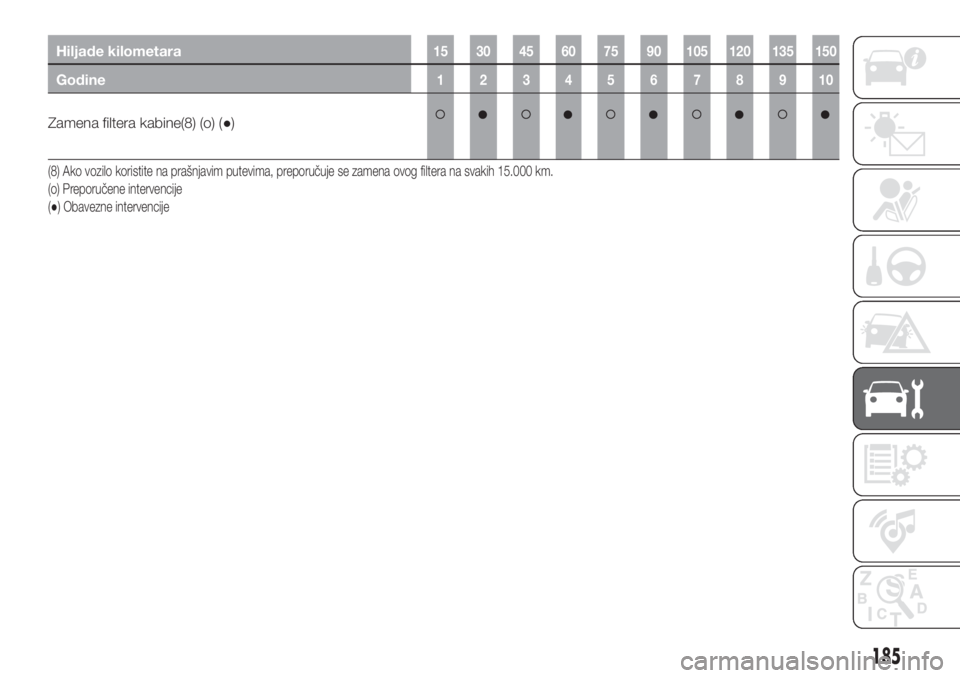

Zamena filtera kabine(8) (o) (●)
(8) Ako vozilo koristite na prašnjavim putevima, preporučuje se zamena ovog filtera na svakih 15.000 km.
(o) Preporučene intervencije
(●) Obavezne intervencije
185

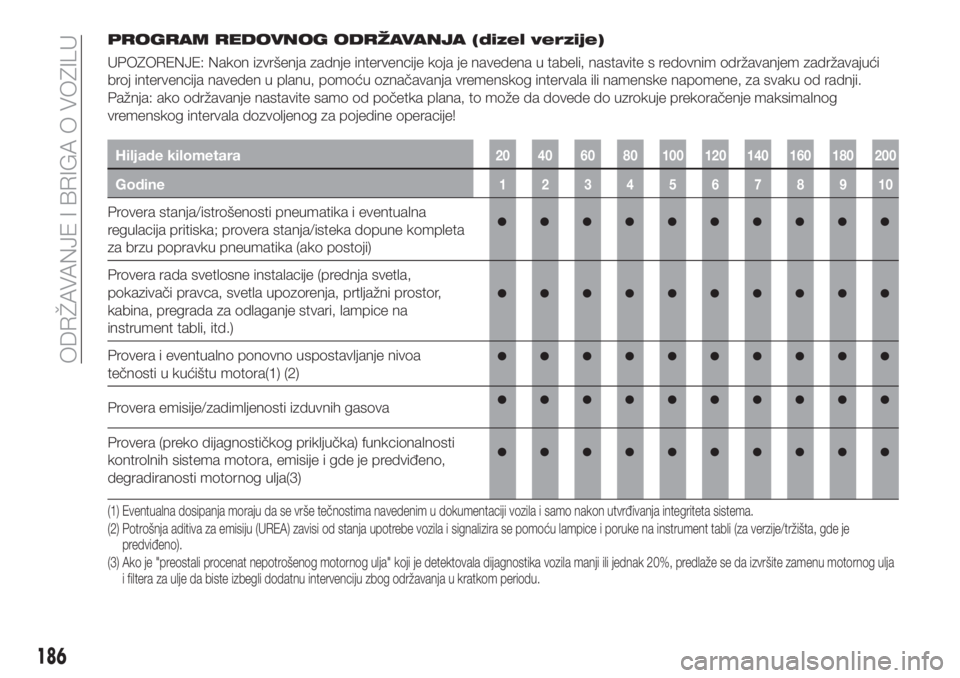

PROGRAM REDOVNOG ODRŽAVANJA (dizel verzije)
UPOZORENJE: Nakon izvršenja zadnje intervencije koja je navedena u tabeli, nastavite s redovnim održavanjem zadržavajući
broj intervencija naveden u planu, pomoću označavanja vremenskog intervala ili namenske napomene, za svaku od radnji.
Pažnja: ako održavanje nastavite samo od početka plana, to može da dovede do uzrokuje prekoračenje maksimalnog
vremenskog intervala dozvoljenog za pojedine operacije!
Hiljade kilometara20 40 60 80 100 120 140 160 180 200
Godine12345678910
Provera stanja/istrošenosti pneumatika i eventualna
regulacija pritiska; provera stanja/isteka dopune kompleta
za brzu popravku pneumatika (ako postoji)
Provera rada svetlosne instalacije (prednja svetla,
pokazivači pravca, svetla upozorenja, prtljažni prostor,
kabina, pregrada za odlaganje stvari, lampice na
instrument tabli, itd.)
Provera i eventualno ponovno uspostavljanje nivoa
tečnosti u kućištu motora(1) (2)
Provera emisije/zadimljenosti izduvnih gasova
Provera (preko dijagnostičkog priključka) funkcionalnosti
kontrolnih sistema motora, emisije i gde je predviđeno,
degradiranosti motornog ulja(3)
(1) Eventualna dosipanja moraju da se vrše tečnostima navedenim u dokumentaciji vozila i samo nakon utvrđivanja integriteta sistema.
(2) Potrošnja aditiva za emisiju (UREA) zavisi od stanja upotrebe vozila i signalizira se pomoću lampice i poruke na instrument tabli (za verzije/tržišta, gde je
predviđeno).
(3) Ako je "preostali procenat nepotrošenog motornog ulja" koji je detektovala dijagnostika vozila manji ili jednak 20%, predlaže se da izvršite zamenu motornog ulja
i filtera za ulje da biste izbegli dodatnu intervenciju zbog održavanja u kratkom periodu.
186
ODRŽAVANJE I BRIGA O VOZILU

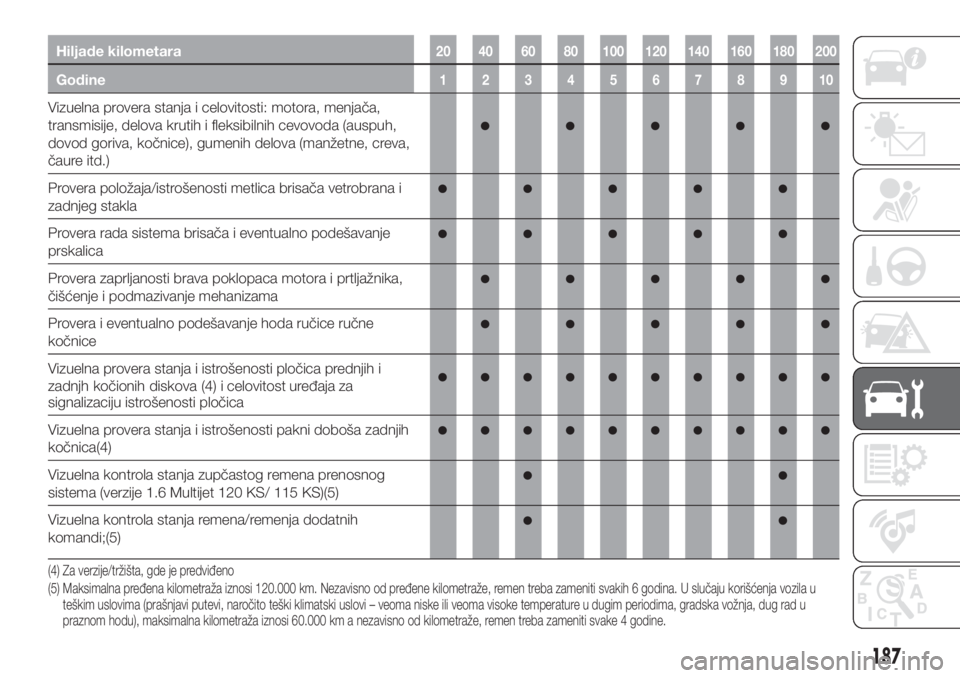

Hiljade kilometara20 40 60 80 100 120 140 160 180 200
Godine12345678910
Vizuelna provera stanja i celovitosti: motora, menjača,
transmisije, delova krutih i fleksibilnih cevovoda (auspuh,
dovod goriva, kočnice), gumenih delova (manžetne, creva,
čaure itd.)
Provera položaja/istrošenosti metlica brisača vetrobrana i
zadnjeg stakla
Provera rada sistema brisača i eventualno podešavanje
prskalica
Provera zaprljanosti brava poklopaca motora i prtljažnika,
čišćenje i podmazivanje mehanizama
Provera i eventualno podešavanje hoda ručice ručne
kočnice
Vizuelna provera stanja i istrošenosti pločica prednjih i
zadnjh kočionih diskova (4)
i celovitost uređaja za
signalizaciju istrošenosti pločica
Vizuelna provera stanja i istrošenosti pakni doboša zadnjih
kočnica(4)
Vizuelna kontrola stanja zupčastog remena prenosnog
sistema (verzije 1.6 Multijet 120 KS/ 115 KS)(5)
Vizuelna kontrola stanja remena/remenja dodatnih
komandi;(5)
(4) Za verzije/tržišta, gde je predviđeno
(5) Maksimalna pređena kilometraža iznosi 120.000 km. Nezavisno od pređene kilometraže, remen treba zameniti svakih 6 godina. U slučaju korišćenjavozila u
teškim uslovima (prašnjavi putevi, naročito teški klimatski uslovi – veoma niske ili veoma visoke temperature u dugim periodima, gradska vožnja, dug rad u
praznom hodu), maksimalna kilometraža iznosi 60.000 km a nezavisno od kilometraže, remen treba zameniti svake 4 godine.
187

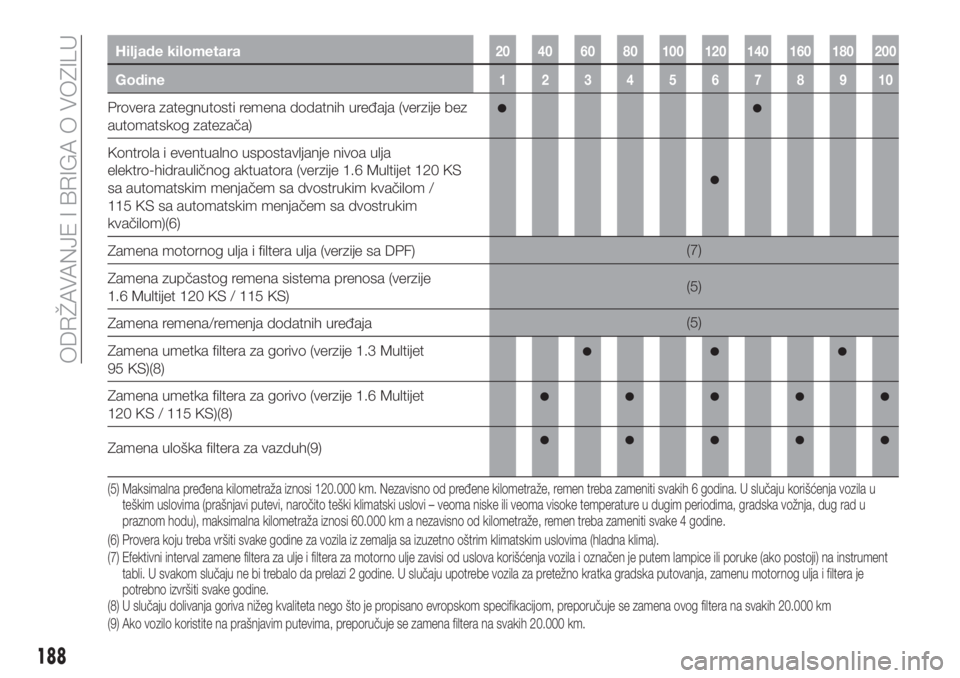

Hiljade kilometara20 40 60 80 100 120 140 160 180 200
Godine12345678910
Provera zategnutosti remena dodatnih uređaja (verzije bez
automatskog zatezača)
Kontrola i eventualno uspostavljanje nivoa ulja
elektro-hidrauličnog aktuatora (verzije 1.6 Multijet 120 KS
sa automatskim menjačem sa dvostrukim kvačilom /
115 KS sa automatskim menjačem sa dvostrukim
kvačilom)(6)
Zamena motornog ulja i filtera ulja (verzije sa DPF)(7)
Zamena zupčastog remena sistema prenosa (verzije
1.6 Multijet 120 KS / 115 KS)(5)
Zamena remena/remenja dodatnih uređaja(5)
Zamena umetka filtera za gorivo (verzije 1.3 Multijet
95 KS)(8)
Zamena umetka filtera za gorivo (verzije 1.6 Multijet
120 KS / 115 KS)(8)
Zamena uloška filtera za vazduh(9)
(6) Provera koju treba vršiti svake godine za vozila iz zemalja sa izuzetno oštrim klimatskim uslovima (hladna klima).
(7) Efektivni interval zamene filtera za ulje i filtera za motorno ulje zavisi od uslova korišćenja vozila i označen je putem lampice ili poruke (ako postoji) na instrument
tabli. U svakom slučaju ne bi trebalo da prelazi 2 godine. U slučaju upotrebe vozila za pretežno kratka gradska putovanja, zamenu motornog ulja i filtera je
potrebno izvršiti svake godine. (5) Maksimalna pređena kilometraža iznosi 120.000 km. Nezavisno od pređene kilometraže, remen treba zameniti svakih 6 godina. U slučaju korišćenjavozila u
teškim uslovima (prašnjavi putevi, naročito teški klimatski uslovi – veoma niske ili veoma visoke temperature u dugim periodima, gradska vožnja, dug rad u
praznom hodu), maksimalna kilometraža iznosi 60.000 km a nezavisno od kilometraže, remen treba zameniti svake 4 godine.
(8) U slučaju dolivanja goriva nižeg kvaliteta nego što je propisano evropskom specifikacijom, preporučuje se zamena ovog filtera na svakih 20.000 km
(9) Ako vozilo koristite na prašnjavim putevima, preporučuje se zamena filtera na svakih 20.000 km.
188
ODRŽAVANJE I BRIGA O VOZILU

Hiljade kilometara20 40 60 80 100 120 140 160 180 200
Godine12345678910
Zamena tečnosti za kočnice(10)
Zamena filtera kabine(9) (o) (●)
(10) Zamenu tečnosti za kočnice treba vršiti svake dve godine nezavisno od pređene kilometraže. (9) Ako vozilo koristite na prašnjavim putevima, preporučuje se zamena filtera na svakih 20.000 km.
(o) Preporučene intervencije
(●) Obavezne intervencije
189

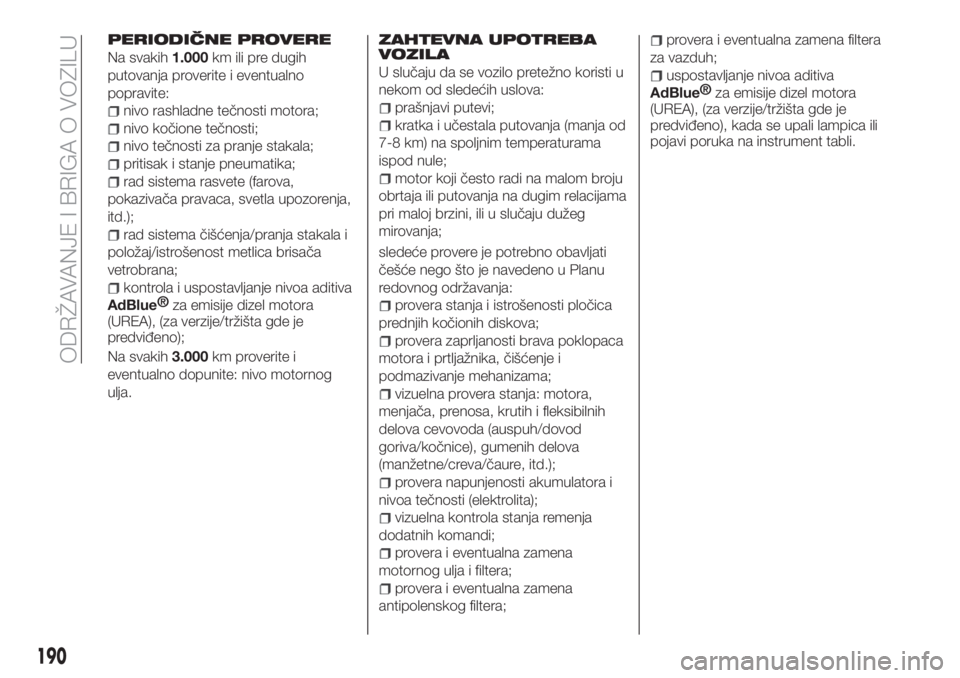

PERIODIČNE PROVERE
Na svakih1.000km ili pre dugih
putovanja proverite i eventualno
popravite:
nivo rashladne tečnosti motora;
nivo kočione tečnosti;
nivo tečnosti za pranje stakala;
pritisak i stanje pneumatika;
rad sistema rasvete (farova,
pokazivača pravaca, svetla upozorenja,
itd.);
rad sistema čišćenja/pranja stakala i
položaj/istrošenost metlica brisača
vetrobrana;
kontrola i uspostavljanje nivoa aditiva
AdBlue®
za emisije dizel motora
(UREA), (za verzije/tržišta gde je
predviđeno);
Na svakih3.000km proverite i
eventualno dopunite: nivo motornog
ulja.
ZAHTEVNA UPOTREBA
VOZILA
U slučaju da se vozilo pretežno koristi u
nekom od sledećih uslova:
prašnjavi putevi;
kratka i učestala putovanja (manja od
7-8 km) na spoljnim temperaturama
ispod nule;
motor koji često radi na malom broju
obrtaja ili putovanja na dugim relacijama
pri maloj brzini, ili u slučaju dužeg
mirovanja;
sledeće provere je potrebno obavljati
češće nego što je navedeno u Planu
redovnog održavanja:
provera stanja i istrošenosti pločica
prednjih kočionih diskova;
provera zaprljanosti brava poklopaca
motora i prtljažnika, čišćenje i
podmazivanje mehanizama;
vizuelna provera stanja: motora,
menjača, prenosa, krutih i fleksibilnih
delova cevovoda (auspuh/dovod
goriva/kočnice), gumenih delova
(manžetne/creva/čaure, itd.);
provera napunjenosti akumulatora i
nivoa tečnosti (elektrolita);
vizuelna kontrola stanja remenja
dodatnih komandi;
provera i eventualna zamena
motornog ulja i filtera;
provera i eventualna zamena
antipolenskog filtera;
provera i eventualna zamena filtera
za vazduh;
uspostavljanje nivoa aditiva
AdBlue®
za emisije dizel motora
(UREA), (za verzije/tržišta gde je
predviđeno), kada se upali lampica ili
pojavi poruka na instrument tabli.
190
