2020 FIAT TALENTO stop start

POZNAWANIE SAMOCHODU
Najlepiej od tego miejsca zacząć
poznawanie swojego nowego
samochodu.
Czytana przez Państwa instrukcja
w łatwy i bezpośredni sposób opisuje,
jak jest on skonstruowany i jak działa.
Dlatego zalecamy Państwu zapoznanie
się z tym dokumentem, siedząc
wygodnie w samochodzie, by mogli
Państwo w bezpośredni sposób
sprawdzić opisane w nim poszczególne
funkcje samochodu.KLUCZYKI.................13
DRZWI....................21
ZAGŁÓWKI.................29
SIEDZENIA.................30
KIEROWNICA/WSPOMAGANIE
UKŁADU KIEROWNICZEGO.....34
SYSTEM START&STOP.........35
LUSTERKA WSTECZNE........37
ŚWIATŁA ZEWNĘTRZNE........38
OŚWIETLENIE WNĘTRZA.......41
WYCIERACZKI SZYBY PRZEDNIEJ/
WYCIERACZKA SZYBY TYLNEJ . . .43
TANKOWANIE SAMOCHODU.....46
ZBIORNIK DODATKU AdBlue
(mocznika).................48
WYŁĄCZNIK ZAPŁONU.........49
KLIMATYZACJA..............50
RADAR PARKING.............61
REAR CAMERA..............63
PODNOŚNIKI SZYB...........65
POKRYWA KOMORY SILNIKA....66
WYPOSAŻENIE WNĘTRZA.......68
WYPOSAŻENIE MULTIMEDIALNE . .74
RADIOODTWARZACZ..........75
PÓŁKA BAGAŻNIKA...........75
TEMPOMAT (regulator prędkości) . . .76
SPEED LIMITER (OGRANICZNIK
PRĘDKOŚCI)................79
OCHRONA ŚRODOWISKA.......81CECHY SZCZEGÓLNE WERSJI
DIESEL...................82
12
POZNAWANIE SAMOCHODU

SYSTEM
START&STOP
29) 30)
System ten pozwala zmniejszyć zużycie
paliwa oraz emisję szkodliwych gazów.
System ten włącza się automatycznie
przy uruchomieniu samochodu.
Podczas jazdy system ten zatrzymuje
pracę silnika (przejście w tryb
czuwania), w momencie zatrzymania
samochodu (w korku, na skrzyżowaniu
z sygnalizacją świetlną itp.).
TRYBY DZIAŁANIA
Silnik przechodzi w tryb czuwania, gdy:samochód był prowadzony od jego
ostatniego zatrzymania się;
skrzynia biegów znajduje się
w położeniu N (luz);
pedał sprzęgła jest zwolniony;
prędkość samochodu jest niższa niż
około 3 km/h.
2) 3)
Widoczna w zestawie wskaźników
lampka sygnalizacyjnawskazuje, że
silnik jest w trybie czuwania.
Urządzenia samochodu nadal działają
przez cały czas, w którym silnik jest
wyłączony.
Silnik uruchomi się ponownie, gdy
zostanie naciśnięty pedał sprzęgła
i włączony bieg.
WŁĄCZANIE
I WYŁĄCZANIE SYSTEMU
Aby wyłączyć tę funkcję, należy
nacisnąć przycisk 1 rys. 65. W zestawie
wskaźników pojawia się specjalny
komunikat i wbudowana w przycisk
lampka 2 rys. 65 zaświeca się.
Kolejne naciśnięcie przycisku powoduje
ponowne włączenie systemu.
W zestawie wskaźników pojawia się
specjalny komunikat i wbudowana
w przycisk 1 lampka 2 gaśnie.
System ten uruchamia się ponownie
automatycznie przy każdym
uruchomieniu samochodu (patrz sekcja
„Uruchamianie silnika” w rozdziale
„Uruchamianie i jazda”).
UWAGI: Gdy silnik jest w trybie
czuwania, po naciśnięciu przycisku
1 silnik uruchamia się ponownie
automatycznie.Przypadki szczególne
W przypadku samochodów
z kluczykiem elektronicznym, gdy
system ten jest aktywny, a silnik
w trybie czuwania (korek, postój na
światłach itp.), jeśli kierowca podniesie
się z siedzenia lub odepnie pas
bezpieczeństwa i otworzy drzwi, zapłon
wyłączy się. Aby ponownie uruchomić
samochód i uaktywnić system
Start&Stop, należy nacisnąć przycisk
uruchamiania (patrz sekcja „Wyłącznik
zapłonu” w rozdziale „Poznawanie
samochodu”).
Jeżeli silnik wyłączy się, gdy system
działa, naciśnięcie do końca pedału
sprzęgła uruchamia silnik ponownie.
WARUNKI BRAKU
WYŁĄCZENIA SILNIKA
W zależności od samochodu
wymienione poniżej okoliczności
uniemożliwiają przejście silnika w stan
czuwania w ramach działania tego
systemu:
włączony jest bieg wsteczny;
nie jest zablokowana pokrywa
komory silnika;
w przypadku samochodów
z kluczykiem elektronicznym nie są
zamknięte drzwi kierowcy;
w przypadku samochodów
z kluczykiem elektronicznym nie jest
zapięty pas bezpieczeństwa kierowcy;
65T36535
35

temperatura zewnętrzna jest zbyt
niska lub zbyt wysoka (poniżej około
0°C lub powyżej około 35°C);
akumulator nie jest wystarczająco
naładowany;
występuje nadmierna różnica
pomiędzy temperaturą wewnętrzną
samochodu a temperaturą ustawioną
w układzie klimatyzacji automatycznej;
włączona jest funkcja MAX DEF
(patrz sekcja „Klimatyzacja” w rozdziale
„Poznawanie samochodu”);
temperatura płynu chłodzącego jest
niewystarczająca;
trwa automatyczna regeneracja filtra
cząstek stałych;
funkcja „Przyspieszony bieg jałowy”
jest aktywna (patrz sekcja
„Przyspieszony bieg jałowy” w rozdziale
„Uruchamianie i jazda”);
Lampka sygnalizacyjna
świecąca
w zestawie wskaźników sygnalizuje
brak możliwości przejścia silnika w stan
czuwania.
UWAGI: W celu zatankowania paliwa
silnik musi być wyłączony (nie może być
w stanie czuwania): należy
obowiązkowo wyłączyć silnik (patrz
sekcja „Uruchamianie silnika”
w rozdziale „Uruchamianie i jazda”):
WARUNKI PONOWNEGO
URUCHOMIENIA
W pewnych okolicznościach silnik może
uruchomić się ponownie bez
konieczności wykonania jakiejkolwiek
czynności, aby zapewnić doskonałe
warunki bezpieczeństwa i komfortu. Ma
to miejsce przede wszystkim, gdy:
temperatura zewnętrzna jest zbyt
niska lub zbyt wysoka (poniżej około
0°C lub powyżej około 35°C);
włączona jest funkcja MAX DEF
(patrz sekcja „Klimatyzacja” w rozdziale
„Poznawanie samochodu”);
akumulator nie jest wystarczająco
naładowany;
prędkość samochodu przekracza
5 km/h (podczas zjeżdżania ze
wzniesienia itp.);
powtarzane naciskanie pedału
hamulca lub konieczność zadziałania
układu hamulcowego;
ponowne uruchomienie może zostać
przerwane, jeśli pedał sprzęgła zostanie
zwolniony zbyt szybko podczas
włączonego biegu.
Samochody z pilotem
Pewne z wymienionych okoliczności
uniemożliwiają automatyczne ponowne
uruchomienie silnika po otwarciu:
jednych z drzwi (w przypadku
samochodów z kluczykiem);
drzwi pasażera (w przypadku
samochodów z kluczykiem
elektronicznym).
NIEPRAWIDŁOWOŚCI
W DZIAŁANIU
Gdy w zestawie wskaźników
wyświetlany jest specjalny komunikat,
któremu towarzyszy zaświecona
lampka 2 wbudowana w przycisk 1
rys. 65, system ten jest wyłączony.
Należy zwrócić się do ASO marki Fiat.
UWAGA
29)W razie wyłączenia silnika, jeśli funkcja
Start&Stop działa, naciśnięcie pedału
sprzęgła uruchamia silnik ponownie.
30)Przed opuszczeniem samochodu silnik
musi być wyłączony i nie może być
w stanie czuwania (patrz sekcja
„Uruchamianie silnika” w rozdziale
„Uruchamianie i jazda”).
OSTRZEŻENIE
2)Nie należy prowadzić samochodu, gdy
silnik jest w stanie czuwania (w zestawie
wskaźników świeci się lampka
).
3)W razie zamiaru opuszczenia
samochodu sygnał akustyczny oraz
specjalny komunikat ostrzegą kierowcę, że
silnik jest w stanie czuwania (nie jest
wyłączony). Przed wyjściem z samochodu
konieczne jest wyłączenie zapłonu (patrz
sekcja „Wyłącznik zapłonu” w rozdziale
„Poznawanie samochodu”).
36
POZNAWANIE SAMOCHODU

TANKOWANIE
SAMOCHODU
Pojemność użyteczna zbiornika: około
80 litrów.
Otworzyć lewe drzwi przednie, aby
otworzyć pokrywę A rys. 85.
Podczas tankowania należy zawsze
korzystać z uchwytu na korek 2,
umieszczonego na pokrywie A, na
którym można zawiesić korek 1 rys. 85.
OSTRZEŻENIE Po zatankowaniu należy
upewnić się o prawidłowym zamknięciu
korka i pokrywy.
Jakość paliwa
Należy stosować paliwo o doskonałej
jakości, przestrzegając norm w tym
zakresie obowiązujących w każdym
kraju oraz obowiązkowo stosować się
do wskazówek podanych na etykiecie
umieszczonej na pokrywie A.
42) 43)
7) 8)
Tankowanie paliwa
Aby uzupełnić zbiornik przy
wyłączonym zapłonie, należy włożyć
pistolet dystrybutora do oporu do
wlewu paliwa, a następnie uruchomić
go (ryzyko rozbryzgów).
Pistolet powinien być utrzymywany
w takim położeniu przez cały czas
tankowania.
W przypadku tankowania do pełna, po
pierwszym automatycznym zatrzymaniu
się dystrybutora można dolać niewielką
ilość paliwa jeszcze maksymalnie
dwukrotnie naciskając na przycisk
pistoletu, aby umożliwić pozostawienie
przewidzianej pustej przestrzeni
rozprężnej w zbiorniku. W momencie
tankowania należy uważać, aby do
zbiornika nie przedostała się woda.
Pokrywa A oraz powierzchnia
znajdująca się wokół niej powinny być
czyste.
Samochód wyposażony w funkcję
Start&Stop
OSTRZEŻENIE Podczas tankowania
samochodu silnik powinien być
wyłączony, a nie w trybie czuwania.
44)
Wyczerpanie paliwa
Samochody z kluczykiem z pilotem
Przekręcić kluczyk w położenie „M”
i poczekać kilka minut przed
uruchomieniem silnika, aby umożliwić
aktywację obwodu paliwa;
Przekręcić kluczyk w położenie „D”.
Jeżeli silnik nie uruchamia się,
procedurę należy powtórzyć.
Jeśli po kilku próbach silnik nie
uruchomi się, należy zwrócić się do
ASO marki Fiat.
45)
Samochody z kluczykiem
elektronicznym
Włożyć kluczyk elektroniczny do
czytnika. Nacisnąć przycisk
uruchamiania 4 bez naciskania na
pedały. Odczekać kilka minut przed
ruszeniem samochodem.
1
2
A
85T3671586T36514
46
POZNAWANIE SAMOCHODU

Umożliwia to uaktywnienie się obwodu
paliwa. Jeśli silnik nie uruchamia się,
procedurę należy powtórzyć.
Paliwa - Identyfikacja
kompatybilności
pojazdów - Symbol
graficzny informujący
konsumentów zgodnie
z normą EN16942
Podane poniżej symbole ułatwiają
rozpoznawanie prawidłowego rodzaju
paliwa, jakie należy stosować
w posiadanym samochodzie. Przed
zatankowaniem samochodu należy
sprawdzić symbole umieszczone po
wewnętrznej stronie pokrywy wlewu
paliwa (o ile występują) i porównać je
z symbolem podanym na dystrybutorze
(o ile występuje).
Symbole w przypadku
samochodów zasilanych olejem
napędowym
B7: olej napędowy, zgodnie z normą
EN590, zawiera maksymalnie 7% estru
metylowego kwasów tłuszczowych.
B10: olej napędowy, zgodnie z normą
EN16734, zawiera maksymalnie 10%
estru metylowego kwasów
tłuszczowych.
UWAGA
42)Korek zbiornika jest korkiem typu
specjalnego. W razie konieczności
wymienienia go należy upewnić się, że
nowy korek będzie tego samego typu co
korek oryginalny. Należy zwrócić się do
ASO marki Fiat. Nie zbliżać korka do
płomienia lub źródła ciepła. Nie myć strefy
wlewu lancą myjki pod wysokim
ciśnieniem.
43)W razie wyczucia utrzymującego się
zapachu paliwa należy: zatrzymać
samochód w bezpiecznym miejscu
i wyłączyć zapłon; włączyć światła awaryjne
i poprosić wszystkich pasażerów
o opuszczenie samochodu i oddalenie się
od strefy ruchu drogowego; zwrócić się do
ASO marki Fiat.
44)W przypadku samochodów
wyposażonych w funkcję Start&Stop:
w celu zatankowania paliwa silnik musi być
wyłączony (nie może być w stanie
czuwania): należy obowiązkowo wyłączyć
silnik (patrz sekcja „Uruchamianie silnika”
w rozdziale „Uruchamianie i jazda”).
45)Wszelkie czynności lub zmiany
w układzie zasilania paliwem (obwody
elektroniczne, wiązki przewodów, obwód
paliwa, wtryskiwacz, zabezpieczenia...), są
surowo zabronione z powodu ryzyka, jakie
mogą spowodować (należy je powierzać
wyłącznie wykwalifikowanemu personelowi
ASO marki Fiat).
OSTRZEŻENIE
7)Nie należy mieszać benzyny
(bezołowiowej lub E85) z olejem
napędowym, nawet w minimalnej ilości. Nie
należy stosować paliwa na bazie etanolu,
jeżeli posiadany samochód nie jest do
niego przystosowany. Aby uniknąć
uszkodzenia silnika, nie należy dodawać
dodatków do paliwa.
8)W przypadku wykonywania czynności
w pobliżu silnika należy pamiętać, że może
on być gorący. Ponadto w każdej chwili
może się uruchomić wentylator elektryczny.
Ma o tym przypomnieć lampka
w komorze silnika. Ryzyko obrażeń.
47

ZBIORNIK DODATKU
AdBlue (mocznika)
Należy upewnić się o przestrzeganiu
przepisów kraju, w którym użytkuje się
samochód.
Warto pamiętać, że nieprzestrzeganie
przez właściciela samochodu
obowiązujących przepisów może mieć
konsekwencje prawne.
Zasada działania
Stosowanie dodatku AdBlue (wodnego
roztworu mocznika) przewiduje się
w przypadku silników Diesla
wyposażonych w system SCR
(selektywna redukcja katalityczna).
Dzięki zastosowaniu tego dodatku
możliwe jest ograniczanie ilości NOx
w spalinach.
Napełnianie
Pojemność użyteczna zbiornika: około
20 litrów. Gdy wyłącznik zapłonu jest
włączony, otworzyć lewe drzwi
przednie, aby uzyskać dostęp do
pokrywy A. Odkręcić korek 1.
Jeśli temperatura zbiornika jest wysoka,
po otwarciu korka mogą wydostać się
z niego opary wodorotlenku amonu.
46)
9) 10) 11) 12)
OSTRZEŻENIE W samochodzie
wyposażonym w funkcję Start&Stop
należy dolewać dodatku AdBlue
(mocznika), gdy silnik jest wyłączony.
Należy wyłączać zawsze silnik (patrz
informacje dotyczące uruchamiania
i wyłączania silnika).
Jakość dodatku AdBlue (mocznika)
Należy stosować wyłącznie dodatki
zgodne z normą ISO 22241 oraz
z informacjami podanymi na pokrywie
zbiornika paliwa.
Średnie zużycie paliwa
Około 3,5 l/1000 km w zależności od
wersji samochodu, warunków
eksploatacji i stylu jazdy kierowcy.
Środki ostrożności dotyczące
użycia
Dodatek ten można uzupełnić na
stacjach paliw dysponujących
odpowiednimi dystrybutorami lub przy
użyciu dostępnych na rynku butli z tego
typu płynem.Należy zawsze zapoznawać się
z informacjami podanymi na
opakowaniu dodatku AdBlue (wodnego
roztworu mocznika).
Z dodatkami należy obsługiwać się
ostrożnie. Mogą one uszkodzić ubrania,
obuwie, elementy karoserii itp.
W razie rozlania dodatku lub
zanieczyszczenia nim jakiejkolwiek
powierzchni lakierowanej samochodu
należy natychmiast wyczyścić dane
miejsce wilgotną szmatką.
OSTRZEŻENIE Jeśli dodatek ulegnie
krystalizacji, należy użyć miękkiej gąbki.
W przypadku bardzo niskich
temperatur
W mroźne dni zbiornik dodatku AdBlue
(wodnego roztworu mocznika) należy
uzupełniać, dopóki w zestawie
wskaźników nie zaświeci się lampka
sygnalizacyjna
wraz ze specjalnym
komunikatem.
Środki ostrożności dotyczące
uzupełniania zbiornika
Dodatek AdBlue (mocznik) zamarza
przy temperaturach poniżej około
-10°C. W takich sytuacjach nie należy
próbować uzupełniać zbiornika.
Najlepiej, jeżeli dodatek AdBlue
(mocznik) zostanie wlany do zbiornika
przez wykwalifikowanego specjalistę
przy pierwszym zaświeceniu się lampki
w zestawie wskaźników.
47) 48)
87T40504
48
POZNAWANIE SAMOCHODU

UWAGA

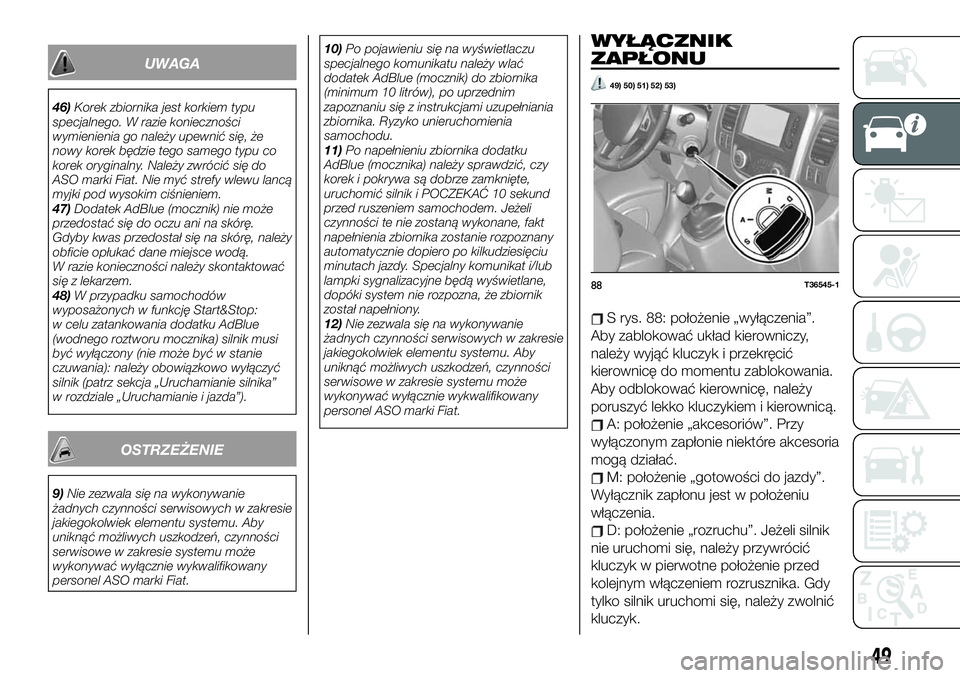

46)Korek zbiornika jest korkiem typu
specjalnego. W razie konieczności
wymienienia go należy upewnić się, że
nowy korek będzie tego samego typu co
korek oryginalny. Należy zwrócić się do
ASO marki Fiat. Nie myć strefy wlewu lancą
myjki pod wysokim ciśnieniem.
47)Dodatek AdBlue (mocznik) nie może
przedostać się do oczu ani na skórę.
Gdyby kwas przedostał się na skórę, należy
obficie opłukać dane miejsce wodą.
W razie konieczności należy skontaktować
się z lekarzem.
48)W przypadku samochodów
wyposażonych w funkcję Start&Stop:
w celu zatankowania dodatku AdBlue
(wodnego roztworu mocznika) silnik musi
być wyłączony (nie może być w stanie
czuwania): należy obowiązkowo wyłączyć
silnik (patrz sekcja „Uruchamianie silnika”
w rozdziale „Uruchamianie i jazda”).
OSTRZEŻENIE
9)Nie zezwala się na wykonywanie
żadnych czynności serwisowych w zakresie
jakiegokolwiek elementu systemu. Aby
uniknąć możliwych uszkodzeń, czynności
serwisowe w zakresie systemu może
wykonywać wyłącznie wykwalifikowany
personel ASO marki Fiat.10)Po pojawieniu się na wyświetlaczu
specjalnego komunikatu należy wlać
dodatek AdBlue (mocznik) do zbiornika
(minimum 10 litrów), po uprzednim
zapoznaniu się z instrukcjami uzupełniania
zbiornika. Ryzyko unieruchomienia
samochodu.
11)Po napełnieniu zbiornika dodatku
AdBlue (mocznika) należy sprawdzić, czy
korek i pokrywa są dobrze zamknięte,
uruchomić silnik i POCZEKAĆ 10 sekund
przed ruszeniem samochodem. Jeżeli
czynności te nie zostaną wykonane, fakt
napełnienia zbiornika zostanie rozpoznany
automatycznie dopiero po kilkudziesięciu
minutach jazdy. Specjalny komunikat i/lub
lampki sygnalizacyjne będą wyświetlane,
dopóki system nie rozpozna, że zbiornik
został napełniony.
12)Nie zezwala się na wykonywanie
żadnych czynności serwisowych w zakresie
jakiegokolwiek elementu systemu. Aby
uniknąć możliwych uszkodzeń, czynności
serwisowe w zakresie systemu może
wykonywać wyłącznie wykwalifikowany
personel ASO marki Fiat.
WYŁĄCZNIK
ZAPŁONU
49) 50) 51) 52) 53)
S rys. 88: położenie „wyłączenia”.
Aby zablokować układ kierowniczy,
należy wyjąć kluczyk i przekręcić
kierownicę do momentu zablokowania.
Aby odblokować kierownicę, należy
poruszyć lekko kluczykiem i kierownicą.
A: położenie „akcesoriów”. Przy
wyłączonym zapłonie niektóre akcesoria
mogą działać.
M: położenie „gotowości do jazdy”.
Wyłącznik zapłonu jest w położeniu
włączenia.
D: położenie „rozruchu”. Jeżeli silnik
nie uruchomi się, należy przywrócić
kluczyk w pierwotne położenie przed
kolejnym włączeniem rozrusznika. Gdy
tylko silnik uruchomi się, należy zwolnić
kluczyk.
88T36545-1
49

Lampka
sygnalizacyjnaCo oznacza
AWARIA SYSTEMU DYNAMICZNEJ KONTROLI STABILNOŚCI (ESC) I SYSTEMU KONTROLI TRAKCJI
Zaświeca się podczas włączania zapłonu i gaśnie po kilku sekundach.
Lampka ta zaświeca się w różnych sytuacjach: patrz sekcja „Systemy bezpieczeństwa aktywnego” w rozdziale
„Bezpieczeństwo”.
AWARIA SYSTEMU ABS
Zaświeca się podczas włączania zapłonu i gaśnie po kilku sekundach. Jeżeli zaświeca się podczas jazdy, oznacza
wystąpienie nieprawidłowości w systemie ABS. W takim przypadku układ hamulcowy pozostaje niezmiennie
sprawny, ale system ABS nie jest w stanie zapewnić odpowiednich osiągów. Należy zwrócić się do ASO marki
Fiat.
LAMPKA TEMPERATURY PŁYNU CHŁODZĄCEGO SILNIK
Świeci na niebiesko po włączeniu zapłonu.
Jeżeli będzie świecić na czerwono, należy zatrzymać samochód i pozwolić silnikowi pracować na biegu jałowym
przez jedną lub dwie minuty.
Temperatura musi zmniejszyć się i lampka musi ponownie świecić na niebiesko. W przeciwnym razie należy
wyłączyć silnik. Pozostawić go do ochłodzenia się, a następnie sprawdzić poziom płynu chłodzącego.
Należy zwrócić się do ASO marki Fiat.
AKTYWACJA SYSTEMU START&STOP
Patrz sekcja „System Start&Stop”.
AWARIA/DEZAKTYWACJA SYSTEMU START&STOP
Patrz sekcja „System Start&Stop”.
91
