2020 CITROEN JUMPER Priručnik (in Serbian)

143
Posebne karakteristike

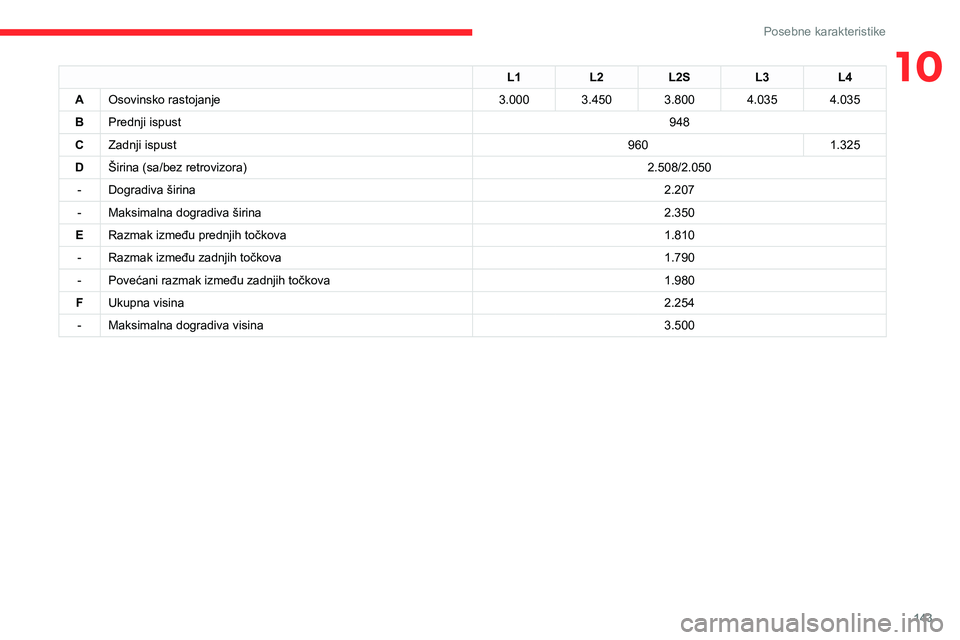

10L1L2L2SL3L4
AOsovinsko rastojanje3.0003.4503.8004.0354.035
BPrednji ispust948
CZadnji ispust9601.325
DŠirina (sa/bez retrovizora)2.508/2.050
-Dogradiva širina2.207
-Maksimalna dogradiva širina2.350
ERazmak između prednjih točkova1.810
-Razmak između zadnjih točkova1.790
-Povećani razmak između zadnjih točkova1.980
FUkupna visina2.254
-Maksimalna dogradiva visina3.500

144
Posebne karakteristike

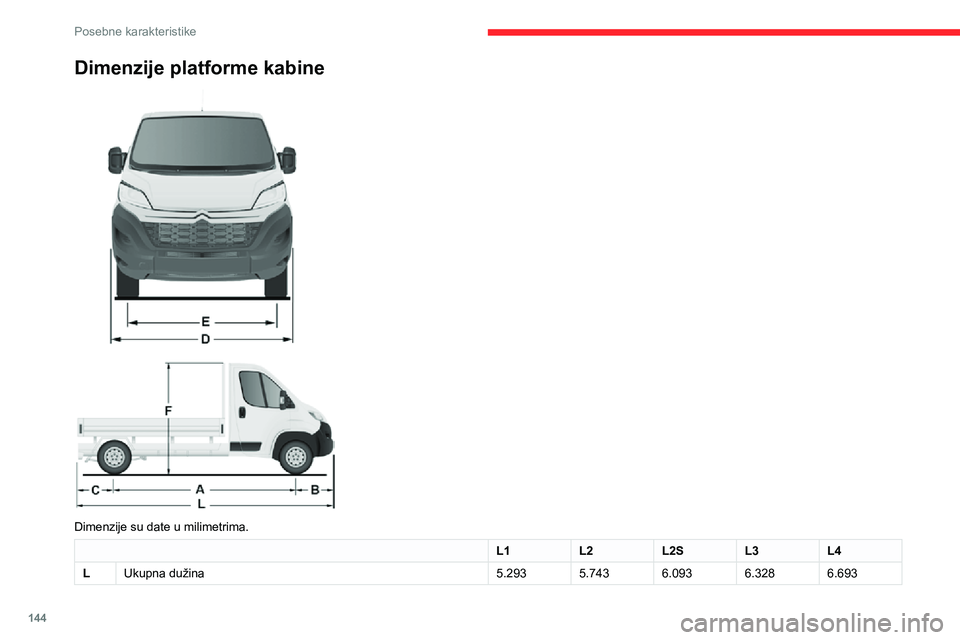

Dimenzije platforme kabine


Dimenzije su date u milimetrima.
L1L2L2SL3L4
LUkupna dužina5.2935.7436.0936.3286.693
Dvostruka kabina
Dvostruka kabina, dostupna u verzijama sa kabinom na šasiji i kabinom sa ravnim tovarnim delom, sadrži klupu, sigurnosne pojaseve, pregradu za odlaganje i bočne prozore.

145
Posebne karakteristike

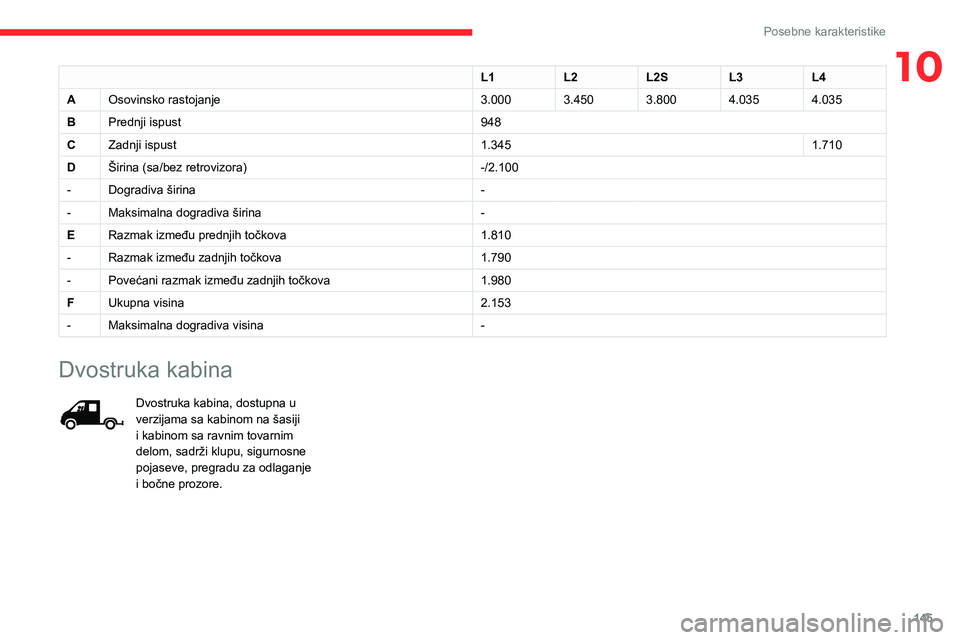

10L1L2L2SL3L4
AOsovinsko rastojanje3.0003.4503.8004.0354.035
BPrednji ispust948
CZadnji ispust1.3451.710
DŠirina (sa/bez retrovizora)-/2.100
-Dogradiva širina-
-Maksimalna dogradiva širina-
ERazmak između prednjih točkova1.810
-Razmak između zadnjih točkova1.790
-Povećani razmak između zadnjih točkova1.980
FUkupna visina2.153
-Maksimalna dogradiva visina-
Dvostruka kabina
Dvostruka kabina, dostupna u verzijama sa kabinom na šasiji i kabinom sa ravnim tovarnim delom, sadrži klupu, sigurnosne pojaseve, pregradu za odlaganje i bočne prozore.

146
Posebne karakteristike

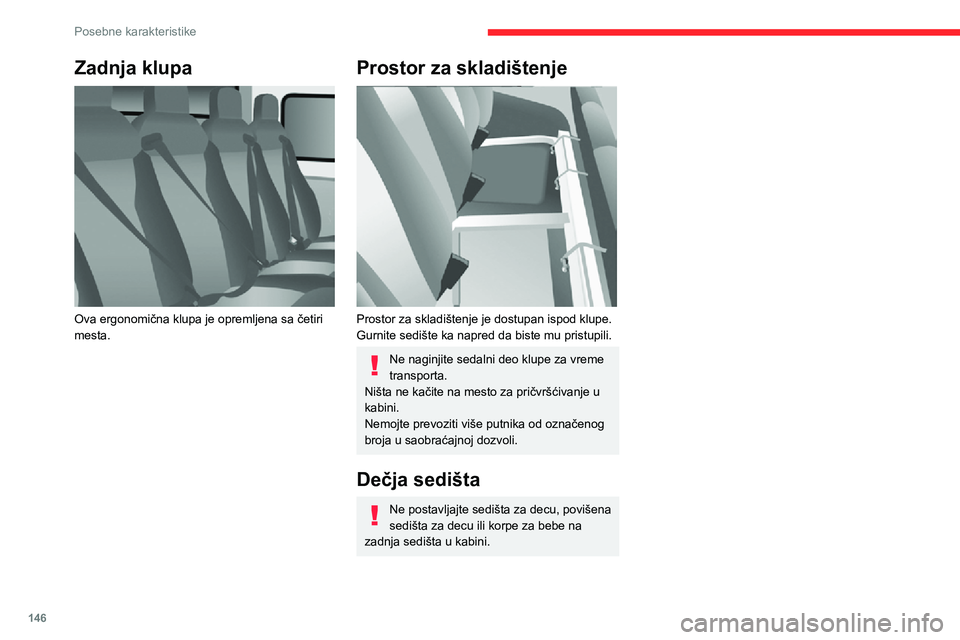

Zadnja klupa

Ova ergonomična klupa je opremljena sa četiri mesta.
Prostor za skladištenje

Prostor za skladištenje je dostupan ispod klupe.Gurnite sedište ka napred da biste mu pristupili.
Ne naginjite sedalni deo klupe za vreme transporta.Ništa ne kačite na mesto za pričvršćivanje u kabini.Nemojte prevoziti više putnika od označenog broja u saobraćajnoj dozvoli.
Dečja sedišta
Ne postavljajte sedišta za decu, povišena sedišta za decu ili korpe za bebe na
zadnja sedišta u kabini.
Dimenzije kabine sa dvostrukom šasijom/platformom


Dimenzije su date u milimetrima.

147
Posebne karakteristike

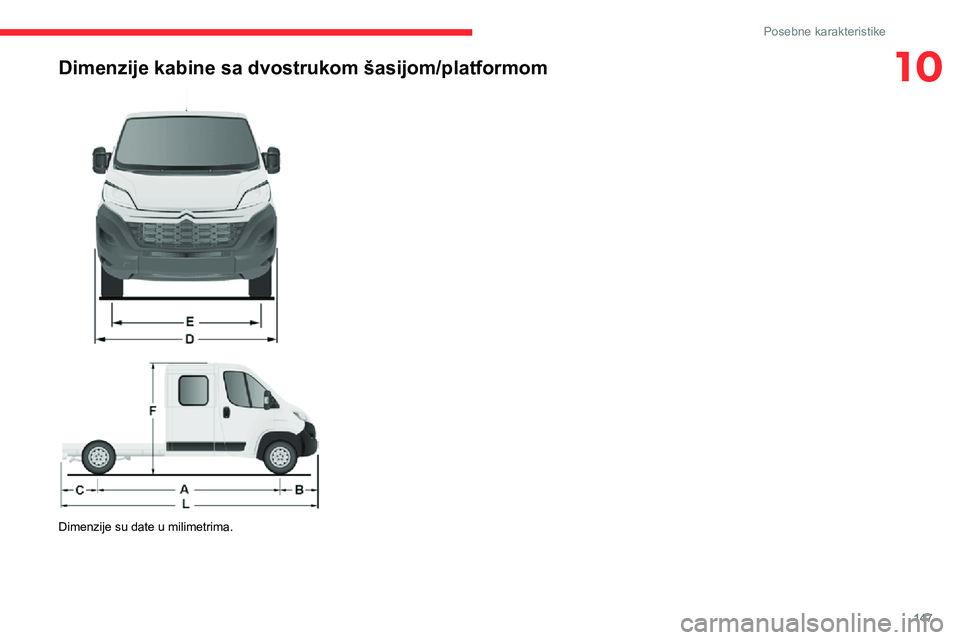

10Dimenzije kabine sa dvostrukom šasijom/platformom


Dimenzije su date u milimetrima.

148
Posebne karakteristike

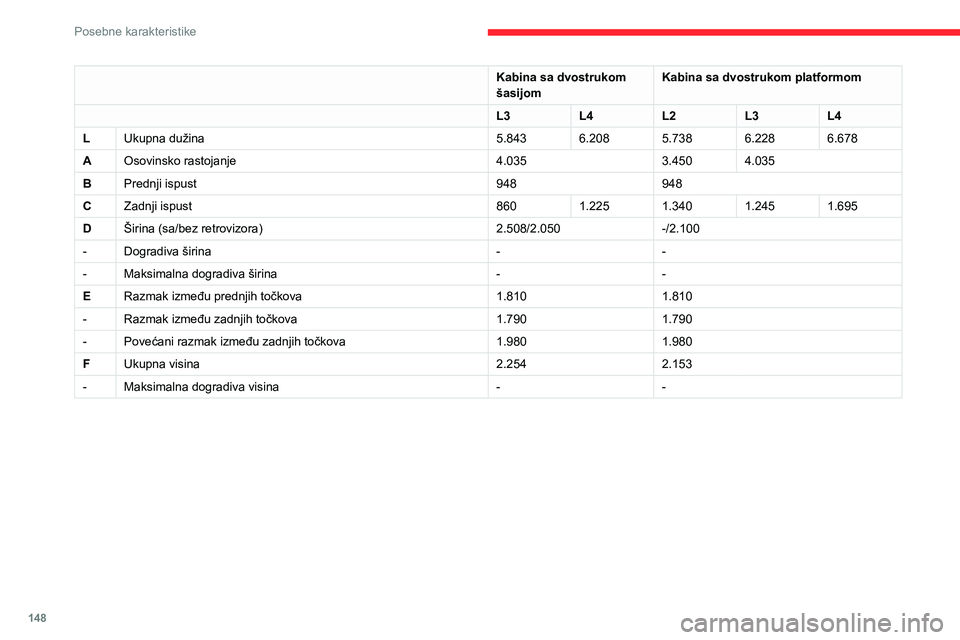

Kabina sa dvostrukom šasijomKabina sa dvostrukom platformom
L3L4L2L3L4
LUkupna dužina5.8436.2085.7386.2286.678
AOsovinsko rastojanje4.0353.4504.035
BPrednji ispust948948
CZadnji ispust8601.2251.3401.2451.695
DŠirina (sa/bez retrovizora)2.508/2.050-/2.100
-Dogradiva širina--
-Maksimalna dogradiva širina--
ERazmak između prednjih točkova1.8101.810
-Razmak između zadnjih točkova1.7901.790
-Povećani razmak između zadnjih točkova1.9801.980
FUkupna visina2.2542.153
-Maksimalna dogradiva visina--
Kiper

Podizanje nagibnog tovarnog dela obavlja hidroelektrični sklop koji se napaja iz akumulatora vozila.

Tovarni deo se podiže ili spušta pritiskom na odgovarajuće tastere na magnetnom i prenosnom daljinskom upravljaču koji se nalazi na nosaču u kabini.

149
Posebne karakteristike

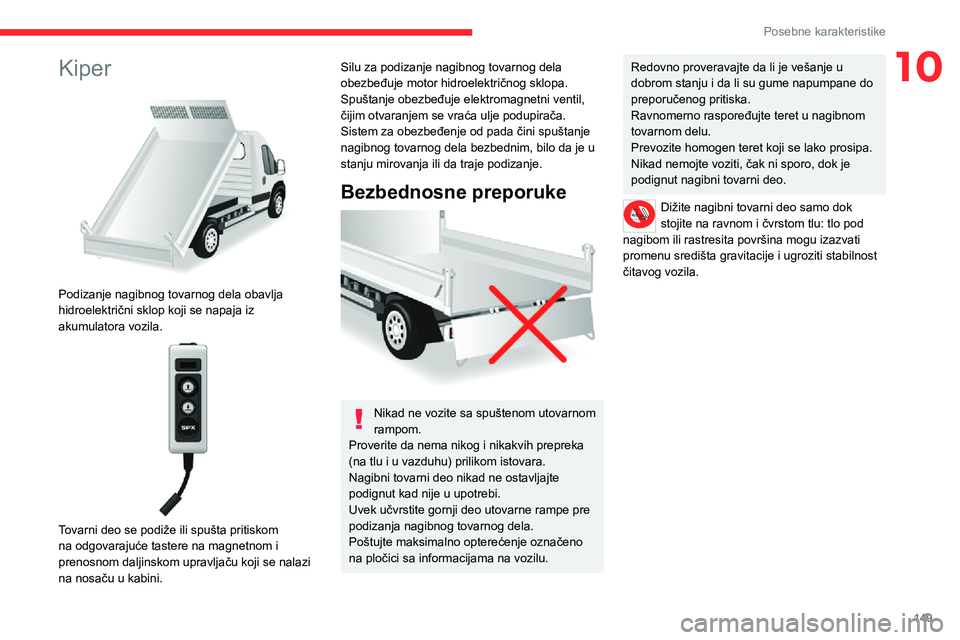

10Kiper

Podizanje nagibnog tovarnog dela obavlja hidroelektrični sklop koji se napaja iz akumulatora vozila.

Tovarni deo se podiže ili spušta pritiskom na odgovarajuće tastere na magnetnom i prenosnom daljinskom upravljaču koji se nalazi na nosaču u kabini.
Silu za podizanje nagibnog tovarnog dela obezbeđuje motor hidroelektričnog sklopa.Spuštanje obezbeđuje elektromagnetni ventil, čijim otvaranjem se vraća ulje podupirača.Sistem za obezbeđenje od pada čini spuštanje nagibnog tovarnog dela bezbednim, bilo da je u stanju mirovanja ili da traje podizanje.
Bezbednosne preporuke

Nikad ne vozite sa spuštenom utovarnom rampom.Proverite da nema nikog i nikakvih prepreka (na tlu i u vazduhu) prilikom istovara.Nagibni tovarni deo nikad ne ostavljajte podignut kad nije u upotrebi.Uvek učvrstite gornji deo utovarne rampe pre podizanja nagibnog tovarnog dela.Poštujte maksimalno opterećenje označeno na pločici sa informacijama na vozilu.
Redovno proveravajte da li je vešanje u dobrom stanju i da li su gume napumpane do preporučenog pritiska.Ravnomerno raspoređujte teret u nagibnom tovarnom delu.Prevozite homogen teret koji se lako prosipa.Nikad nemojte voziti, čak ni sporo, dok je podignut nagibni tovarni deo.
Dižite nagibni tovarni deo samo dok stojite na ravnom i čvrstom tlu: tlo pod nagibom ili rastresita površina mogu izazvati promenu središta gravitacije i ugroziti stabilnost čitavog vozila.

150
Posebne karakteristike

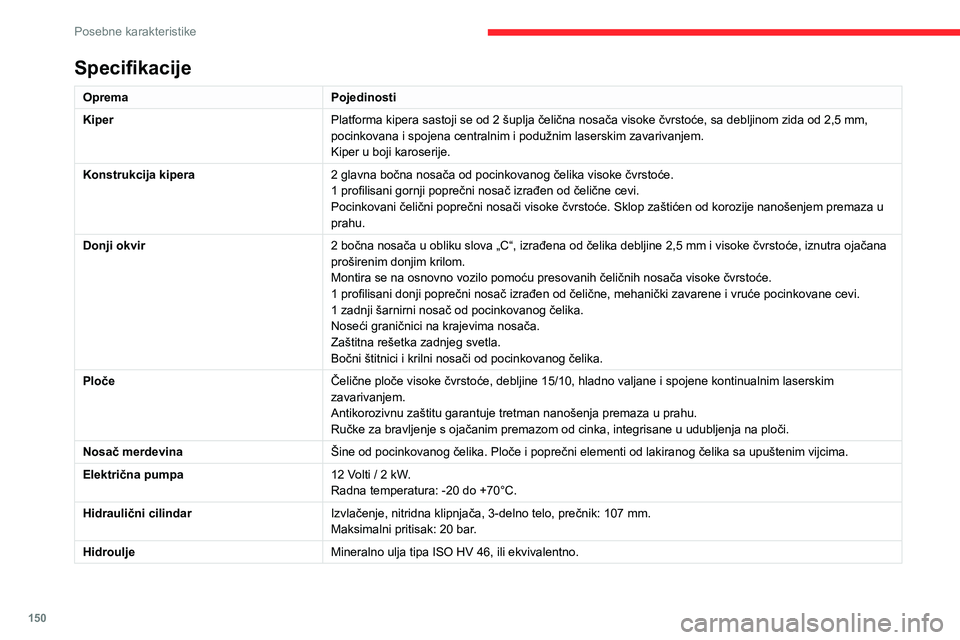

Specifikacije
OpremaPojedinosti
KiperPlatforma kipera sastoji se od 2 šuplja čelična nosača visoke čvrstoće, sa debljinom zida od 2,5 mm, pocinkovana i spojena centralnim i podužnim laserskim zavarivanjem.Kiper u boji karoserije.
Konstrukcija kipera2 glavna bočna nosača od pocinkovanog čelika visoke čvrstoće.1 profilisani gornji poprečni nosač izrađen od čelične cevi.Pocinkovani čelični poprečni nosači visoke čvrstoće. Sklop zaštićen od korozije nanošenjem premaza u prahu.
Donji okvir2 bočna nosača u obliku slova „C“, izrađena od čelika debljine 2,5 mm i visoke čvrstoće, iznutra ojačana proširenim donjim krilom.Montira se na osnovno vozilo pomoću presovanih čeličnih nosača visoke čvrstoće.1 profilisani donji poprečni nosač izrađen od čelične, mehanički zavarene i vruće pocinkovane cevi.1 zadnji šarnirni nosač od pocinkovanog čelika. Noseći graničnici na krajevima nosača.Zaštitna rešetka zadnjeg svetla.Bočni štitnici i krilni nosači od pocinkovanog čelika.
PločeČelične ploče visoke čvrstoće, debljine 15/10, hladno valjane i spojene kontinualnim laserskim zavarivanjem.Antikorozivnu zaštitu garantuje tretman nanošenja premaza u prahu.Ručke za bravljenje s ojačanim premazom od cinka, integrisane u udubljenja na ploči.
Nosač merdevinaŠine od pocinkovanog čelika. Ploče i poprečni elementi od lakiranog čelika sa upuštenim vijcima.
Električna pumpa12 Volti / 2 kW.Radna temperatura: -20 do +70°C.
Hidraulični cilindarIzvlačenje, nitridna klipnjača, 3-delno telo, prečnik: 107 mm.Maksimalni pritisak: 20 bar.
HidrouljeMineralno ulja tipa ISO HV 46, ili ekvivalentno.
Dimenzije
Ova adaptacija je dostupna samo na modelu L2 sa jednom kabinom; specifikacije za kiper date su u donjoj tabeli.
Kiper (u mm)
Korisna dužina3.200
Ukupna dužina3.248
Korisna širina2.000
Ukupna širina2.100
Visina ploča350
Masa konverzije (u kg) 550
Specifikacije kabine za šasiju L2 potražite u odeljku Dimenzije za verziju sa platformom.
Mase i vučna opterećenja
(kg)
Masa prikolice sa nezavisnim sistemom kočenja može biti povećana, pod uslovom da se u toj meri smanji opterećenje vozila kako vrednost MTRA (ukupna dozvoljena težina u vožnji) ne bi bila premašena. Upozorenje: vuča vozila sa nedovoljnim teretom može imati neželjeni efekat na njegovo prianjanje na put.
Vrednost mase vozila u vožnji jednaka je masi praznog vozila + težini vozača (75 kg) + rezervoar za gorivo napunjen 90%.
