2020 Abarth Punto fuse

3
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
CONNAISSANCE DU VE´HICULE
PLANCHE DE BORD
Certaines commandes, ainsi que les instruments, les témoins et leur position varient en fonction des versions.
F0U001Abfig. 1
1.Aérateurs latéraux orientables –2.Aérateurs latéraux fixes –3.Levier gauche: commande feux extérieurs
4.Combiné de bord –5.Levier droit: commandes essuie-glace avant/arrière, ordinateur de voyage
6.Commandes sur la planche de bord – 7. Pré-équipement pour l’installation du système de navigation portable
(pour les versions/marchés, où cela est prévu) –
8.Aérateurs centraux orientables –9.Diffuseur d’air fixe supérieur
10.Airbag frontal côté passager –11.Boîte à gants –12.Guide-lumière –13.Autoradio (selon les versions/ marchés
où cela est prévu) –
14.Commandes chauffage/aération/climatisation –15.Dispositif de démarrage
16.Airbag frontal côté conducteur –17. Levier de réglage du volant –18.Platine des commandes: réglage d’assiette
des phares/écran multifonction reconfigurable.
001-028 PUNTO Abarth F 1ed 17-07-2012 11:05 Pagina 3

38
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U0030Abfig. 31
F0U032Abfig. 30F0U031Abfig. 32
OUVERTURE/FERMETURE DES AÉRATEURS
Pour ouvrir/fermer les aérateurs, agir sur la molette
fig. 32.
ç= aérateur fermé
å= aérateur ouvert AÉRATEURS ORIENTABLES ET RÉGLABLES
LATÉRAUX ET CENTRAUX fig. 30-31-32
AAérateur fixe pour les vitres latérales.
B Diffuseurs latéraux orientables.
C Diffuseurs centraux orientables.
Les aérateurs A ne sont pas orientables.
Pour utiliser les aérateurs B et C, agir sur le dispositif
correspondant pour les orienter dans la position
souhaitée.
029-068 PUNTO Abarth F 1ed 17-07-2012 11:08 Pagina 38

47
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
ALIGNEMENT DES TEMPÉRATURES
RÉGLÉES (fonction MONO)
Appuyer sur le bouton MONO pour aligner la
température côté conducteur et côté passager.
Tourner ensuite le sélecteur AUTO ou MONO pour
augmenter/réduire de la même valeur la température
entre les deux zones.
Pour désactiver la fonction, appuyer à nouveau sur le
bouton MONO.
ACTIVATION/DÉSACTIVATION
DU COMPRESSEUR DE CLIMATISEUR
Appuyer sur le bouton òpour activer le compresseur
du climatiseur.
Activation du compresseur
❒DEL sur le bouton òallumée ;
❒affichage du symbole òsur l’écran.
Désactivation du compresseur
❒DEL sur le bouton òéteinte ;
❒extinction du symbole òsur l’écran ;
❒désactivation du recyclage d’air d’habitacle.
Quand le compresseur du climatiseur est désactivé, il
n’est pas possible de diffuser dans l’habitacle de l’air
ayant une température inférieure à celle de l’extérieur.
Dans ce cas, le symbole òsur l’écran clignote.La désactivation du compresseur du climatiseur reste
mémorisée même après l’arrêt du moteur. Pour réactiver
le compresseur du climatiseur, appuyer à nouveau sur le
bouton òou bien sur AUTO : dans ce dernier cas, les
autres réglages manuels sélectionn
és seront annulés.
SÉLECTION RÉPARTITION DE L’AIR
Appuyer sur un ou plusieurs boutons Q/E/Zpour
sélectionner manuellement une des 7 répartitions
possibles de l’air dans l’habitacle :
QFlux d’air vers les aérateurs du pare-brise et des
vitres latérales avant pour le désembuage /
dégivrage des vitres.
ZFlux d’air vers les aérateurs de la zone des pieds
avant/arrière. Cette répartition de l’air permet de
chauffer rapidement l’habitacle.
Q
ZERépartition du flux d’air entre les aérateurs
avant/arrière, les aérateurs centraux/latéraux du
tableau de bord, l’aérateur arrière, les aérateurs
pour dégivrage du pare-brise et des vitres
latérales avant.
EFlux d’air vers les aérateurs centraux/latéraux du
tableau de bord (corps passager).
029-068 PUNTO Abarth F 1ed 17-07-2012 11:09 Pagina 47

48
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
QRépartition du flux d’air entre les aérateurs de zone
Zpieds et diffuseurs pour dégivrage/désembuage du
pare-brise et des vitres latérales avant.
Cette répartition de l’air permet de chauffer
correctement l’habitacle et évite la buée sur les
vitres.
ZERépartition du flux d’air entre les diffuseurs
de la zone des pieds (air plus chaud), les
aérateurs centraux/latéraux du tableau de bord
et l’aérateur arrière (air plus froid).
EQRépartition du flux d’air entre les aérateurs
centraux/latéraux du tableau de bord, aérateur
arrière et aérateurs pour dégivrage/désembuage
du pare-brise et des vitres latérales. Cette
répartition de l’air permet une bonne ventilation
de l’habitacle tout en évitant la buée sur les
vitres.
ATTENTION Pour le fonctionnement du climatiseur,
il faut activer au moins un des boutons Q/E/Z.
Le système ne permet donc pas de désactiver tous les
boutons Q/E/Z.
ATTENTION Appuyer sur le bouton OFF pour
rallumer le climatiseur : toutes les conditions de
fonctionnement précédemment mémorisées avant
l’extinction sont ainsi r
établies.
Pour revenir au contrôle automatique de la répartition
de l’air après une sélection manuelle, appuyer sur le
bouton AUTO.RÉCHAUFFEUR SUPPLÉMENTAIRE
(pour les versions/marchés où cela est prévu)
Ce dispositif permet un chauffage plus rapide de
l’habitacle dans des conditions climatiques froides et une
température de liquide de refroidissement moteur
basse.
Dans les conditions climatiques ci-dessus, le dispositif
s’activera automatiquement au démarrage du moteur
avec le ventilateur ayant au moins 1 barre de vitesse
allumée.
L’extinction du réchauffeur se produit automatiquement
quand on atteint les conditions de confort.
ATTENTION L’allumage du réchauffeur est impossible
si la tension de la batterie n’est pas suffisante.
EXTINCTION DU CLIMATISEUR
Appuyer sur le bouton OFF.
L’écran affiche les indications suivantes :
❒mention OFF ;
❒indication de la température extérieure ;
❒indication de recyclage d’air intérieur enclenché (DEL
sur le bouton Tallumée).
029-068 PUNTO Abarth F 1ed 17-07-2012 11:09 Pagina 48

170
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Ne jamais remplacer un fusible défaillant
par des fils métalliques ou un autre
matériau de récupération.
Si le fusible grille à nouveau, s’adresser
au Réseau Après-vente Abarth.
ATTENTION
Ne remplacer en aucun cas un fusible
par un autre ayant un ampérage
supérieur : RISQUE D’INCENDIE.
ATTENTION
Si un fusible général de protection se
déclenche (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) s’adresser au Réseau d’Après-vente
Abarth.
ATTENTION
Avant de remplacer un fusible, s’assurer
d’avoir extrait la clé du contact et
d’avoir coupé et/ou débranché tous les
consommateurs.
ATTENTION
Si un fusible général de protection des
systèmes de sécurité (système airbag,
système de freinage), des systèmes
motopropulseur (système moteur, système boîte
de vitesses) ou du système de conduite se
déclenche : s’adresser au Réseau Après-vente
Abarth.
ATTENTION
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 170

AUTORADIO
246
FONCTION AUTOSTORE
(mémorisation automatique des stations)
Pour activer la fonction Autostore, garder enfoncée la
touche FM jusqu’au signal sonore de confirmation.
Cette fonction permet à la radio de mémoriser
automatiquement les 6 stations ayant le meilleur signal
dans l’ordre décroissant sur la bande de fréquence
FMA.
Pendant la phase de mémorisation automatique,
l’inscription « Autostore » clignote à l’écran.
Pour interrompre la fonction Autostore, appuyer de
nouveau sur la touche FM : la radio se règle à nouveau
sur la station écoutée avant d’activer la fonction.
Une fois la fonction Autostore terminée, la radio
recherche automatiquement la première station
présélectionnée dans la bande FMA mémorisée sur le
côté de présélection 1.
Sur les touches numérotées de 1 à 6, seront alors
mémorisées les stations dont le signal courant est plus
fort dans la bande présélectionnée.
En activant la fonction Autostore sur la bande MW, la
bande FMA est automatiquement sélectionnée, là où la
fonction est exécutée.ATTENTION Parfois la fonction Autostore ne parvient
pas à trouver 6 stations avec un bon signal. Dans ce cas
les stations dont les signaux sont les meilleurs sont
diffusées
à partir des touches de présélection libres.
ATTENTION Lorsqu’on active la fonction Autostore,
on efface les stations précédemment mémorisées sur la
bande FMA.
221-256 PUNTO Abarth F 1ed 17-07-2012 11:31 Pagina 246

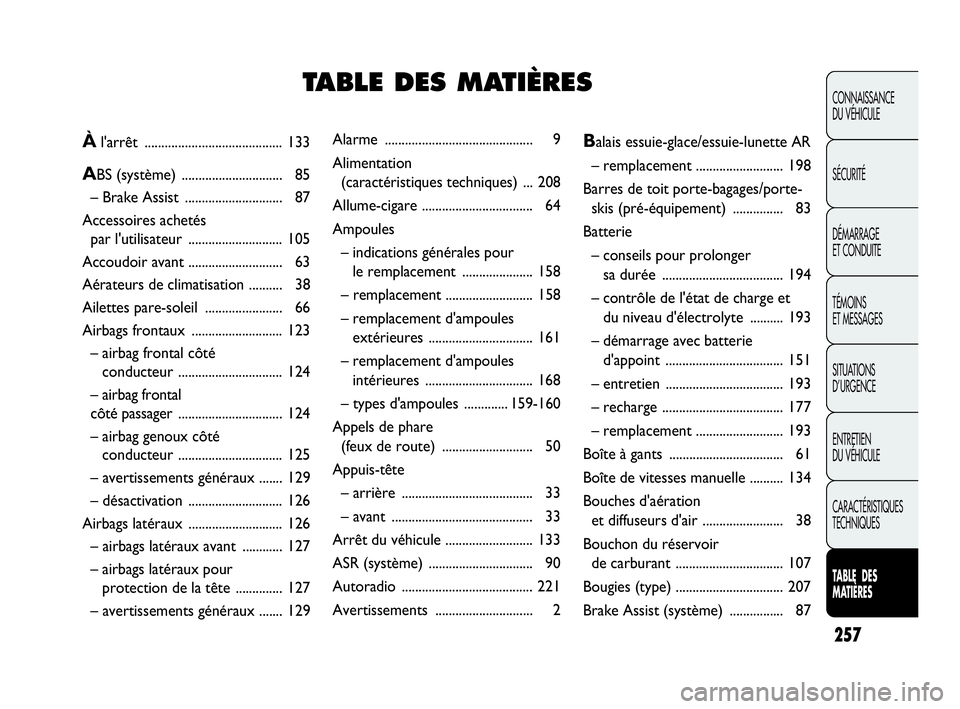

257
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Alarme ............................................ 9
Alimentation
(caractéristiques techniques) ... 208
Allume-cigare ................................. 64
Ampoules
– indications générales pour
le remplacement ..................... 158
– remplacement .......................... 158
– remplacement d'ampoules
extérieures ............................... 161
– remplacement d'ampoules
intérieures ................................ 168
– types d'ampoules .............159-160
Appels de phare
(feux de route) ........................... 50
Appuis-tête
– arrière ....................................... 33
– avant .......................................... 33
Arrêt du véhicule .......................... 133
ASR (système) ............................... 90
Autoradio ....................................... 221
Avertissements ............................. 2Balais essuie-glace/essuie-lunette AR
– remplacement .......................... 198
Barres de toit porte-bagages/porte-
skis (pré-équipement) ............... 83
Batterie
– conseils pour prolonger
sa durée .................................... 194
– contrôle de l'état de charge et
du niveau d'électrolyte .......... 193
– démarrage avec batterie
d'appoint ................................... 151
– entretien ................................... 193
– recharge .................................... 177
– remplacement .......................... 193
Boîte à gants .................................. 61
Boîte de vitesses manuelle .......... 134
Bouches d'aération
et diffuseurs d'air ........................ 38
Bouchon du réservoir
de carburant ................................ 107
Bougies (type) ................................ 207
Brake Assist (système) ................ 87Àl'arrêt ......................................... 133
ABS (système) .............................. 85
– Brake Assist ............................. 87
Accessoires achetés
par l'utilisateur ............................ 105
Accoudoir avant ............................ 63
Aérateurs de climatisation .......... 38
Ailettes pare-soleil ....................... 66
Airbags frontaux ........................... 123
– airbag frontal côté
conducteur ............................... 124
– airbag frontal
côté passager............................... 124
– airbag genoux côté
conducteur ............................... 125
– avertissements généraux ....... 129
– désactivation ............................ 126
Airbags latéraux ............................ 126
– airbags latéraux avant ............ 127
– airbags latéraux pour
protection de la tête .............. 127
– avertissements généraux ....... 129
TABLE DES MATIÈRES
257-266 PUNTO Abarth F 1ed 17-07-2012 11:34 Pagina 257
