AVVERTENZA Prima di procedere allo stacco
dell’alimentazione elettrica della batteria, attendere
almeno 1 minuto dal posizionamento della chiave di
avviamento su STOP.
AVVIAMENTO DI EMERGENZA fig. 101
In caso di avviamento di emergenza con batteria
ausiliaria, non collegare mai il cavo negativo (–) della
batteria ausiliaria al polo negativo A della batteria della
vettura, bensì ad un punto di massa motore/cambio. Nota È possibile, in ogni caso, mantenere comunque il
motore avviato disattivando il sistema Start&Stop.
IRREGOLARITÀ DI FUNZIONAMENTO
In caso di malfunzionamenti il sistema Start&Stop si
disabilita. Il conducente viene informato dell’anomalia
mediante l’accensione della spia di avaria generica
A-fig. 99, dove previsto, col messaggio informativo e con
l’icona B di avaria sistema sul quadro strumenti.
In questo caso rivolgersi alla Rete Assistenziale Abarth.
INATTIVITÀ DELLA VETTURA fig. 100
Nei casi di inattività della vettura prestare particolare
attenzione per lo stacco dell’alimentazione elettrica alla
batteria. La procedura va effettuata disconnettendo il
connettore A (tramite azione sul pulsante B) dal sensore
C di monitoraggio dello stato batteria installato sul polo
negativo D della batteria stessa. Tale sensore non deve
essere mai disconnesso dal polo, tranne nel caso di
sostituzione della batteria.
In caso di sostituzione della batteria
rivolgersi sempre alla Rete Assistenziale
Abarth. Sostituire la batteria con una dello
stesso tipo (HEAVY DUTY) e con le stesse
caratteristiche.
ATTENZIONE
069-108 PUNTO Abarth I 1ed 18-07-2012 8:46 Pagina 102

147
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

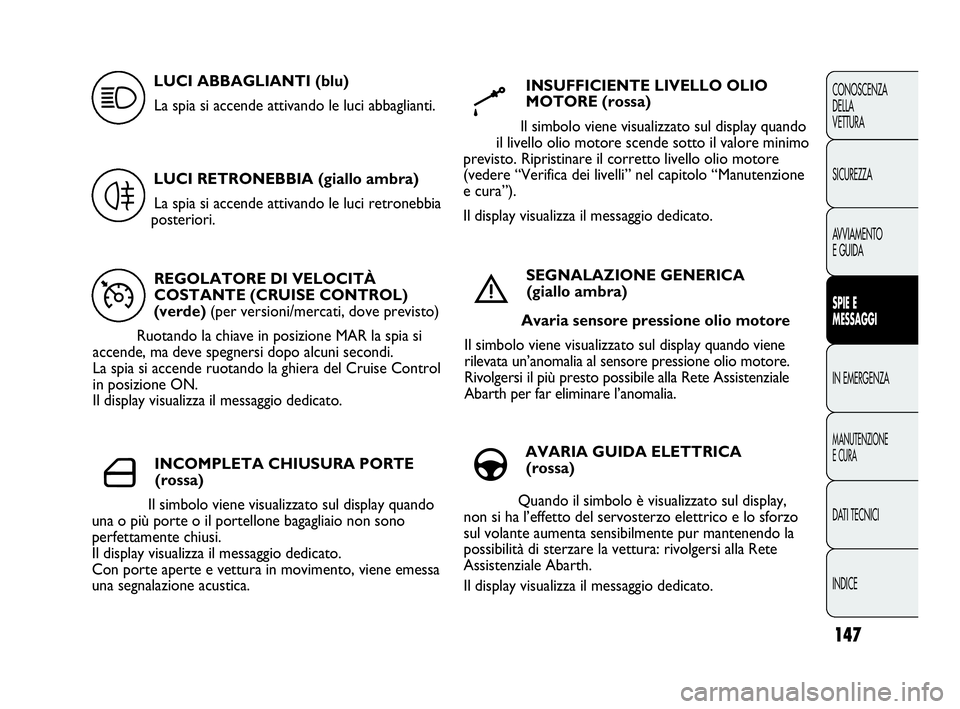

REGOLATORE DI VELOCITÀ
