F0U040Abrys. 40
LAMPY SUFITOWE
PRZEDNIA LAMPA SUFITOWA
ZE ŚWIATŁAMI PUNKTOWYMI rys. 40
Za pomocą wyłącznika A można włączyć/wyłączyć lampę
sufitową.
Gdy wyłącznik A znajduje się w pozycji środkowej,
żarówki C i D zapalają się/gasną po otwarciu/zamknięciu
drzwi przednich.
Gdy wyłącznik A wciśnięty jest po lewej stronie,
żarówki C i D są zawsze zgaszone.
Gdy wyłącznik A wciśnięty jest po prawej stronie,
żarówki C i D zawsze się świecą.
Włączanie/wyłączanie się świateł jest stopniowe.Wyłącznik B steruje funkcjonowaniem lamp
punktowych; przy zgaszonej lampie sufitowej zaświecą
się pojedynczo:
❒lampa C, jeżeli naciśniemy z lewej strony;
❒lampa D, jeżeli naciśniemy z prawej strony.
OSTRZEŻENIE Przed opuszczeniem samochodu należy
upewnić się, że oba przełączniki znajdują się w pozycji
środkowej; po zamknięciu drzwi lampy zgasną,
zapobiegając rozładowaniu akumulatora.
W każdym bądź razie, jeżeli przełącznik pozostanie
przez niedopatrzenie w pozycji włączenia, lampa
sufitowa zgaśnie automatycznie po 15 minutach po
wyłączeniu silnika.
Świecenie czasowe lampy sufitowej
W niektórych wersjach, aby ułatwić wejście/wyjście
z samochodu, szczególnie nocą w miejscach słabo
oświetlonych, do dyspozycji są 2 logiki czasowego
świecenia się lamp.
ŚWIECENIE CZASOWE LAMP PRZY WSIADANIU DO SAMOCHODU
Lampy sufitowe zaświecą się w następujący sposób:
❒przez około 10 sekund po odblokowaniu drzwi
przednich;
❒przez około 3 minuty po otwarciu jednych z drzwi
bocznych;
❒przez około 10 sekund po zamknięciu drzwi.
Świecenie czasowe lamp zakończy się po obróceniu
kluczyka w wyłączniku zapłonu w pozycję MAR.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 56

57
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
ŚWIECENIE CZASOWE LAMP PRZY WYSIADANIU Z SAMOCHODU
Po wyjęciu kluczyka z wyłącznika zapłonu lampy sufitowe
zaświecą się w następujący sposób:
❒w ciągu 2 minut od wyłączenia silnika przez czas
równy około 10 sekund;
❒po otwarciu jednych z drzwi bocznych przez czas
równy około 3 minut;
❒po zamknięciu drzwi przez czas równy około
10 sekund.
Czasowe świecenie się lamp zakończy się automatycznie
po zablokowaniu drzwi.
F0U041Abrys. 41
LAMPA OŚWIETLENIA BAGAŻNIKA rys. 41
W wersjach, w których jest przewidziana, lampa ta
zaświeci się automatycznie po otwarciu bagażnika
i gaśnie po jego zamknięciu.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 57

60
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
SYSTEM BLOKOWANIA PALIWA
Interweniuje w przypadku zderzenia, powodując:
❒przerwanie zasilania paliwa i w konsekwencji
wyłączenie silnika;
❒odblokowanie automatyczne drzwi;
❒włączenie oświetlenia wewnętrznego.
Interwencja systemu sygnalizowana jest wyświetleniem
się komunikatu na wyświetlaczu. Sprawdzić dokładnie
samochód, aby upewnić się, że nie ma wycieków paliwa,
na przykład w komorze silnika, pod samochodem lub
w strefie zbiornika paliwa. Po zderzeniu, obrócić kluczyk
w wyłączniku zapłonu w położenie STOP, aby nie
rozładował się akumulator.
Jeżeli po zderzeniu wyczuwalny jest
zapach paliwa lub widoczne są wycieki
z układu zasilania silnika, nie włączać systemu,
aby uniknąć ryzyka pożaru.
UWAGA
Odblokowanie drzwi w razie wypadku.
W razie wypadku, gdy aktywny jest system blokowania
paliwa, drzwi odblokują się automatycznie, aby
umożliwić dostęp do samochodu z zewnątrz
i równocześnie zaświecą się lampy sufitowe
wewnętrzne. Zawsze możliwe jest otwarcie drzwi
z wnętrza samochodu, po pociągnięciu za odpowiednie
klamki.
Przywrócenie systemu blokowania paliwa
Jeżeli po zderzeniu nie stwierdzono wycieków paliwa
i samochód jest w stanie jechać, przywrócić prawidłowe
funkcjonowanie samochodu, wykonując instrukcje
podane poniżej.
Aby przywrócić prawidłowe funkcjonowanie, należy
wykonać następującą procedurę:
❒obrócić kluczyk w wyłączniku zapłonu w pozycję
MAR;
❒włączyć kierunkowskaz prawy
❒wyłączyć kierunkowskaz prawy;
❒włączyć kierunkowskaz lewy;
❒wyłączyć kierunkowskaz lewy;
❒włączyć kierunkowskaz prawy
❒wyłączyć kierunkowskaz prawy;
❒włączyć kierunkowskaz lewy;
❒wyłączyć kierunkowskaz lewy;
❒obrócić kluczyk w wyłączniku zapłonu w pozycję
STOP.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 60

64
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U057Abrys. 56
WGŁĘBIENIE NA BUTELKI rys. 56
Wgłębienia na kubki – butelki umieszczone są na tunelu
środkowym (za hamulcem ręcznym).
F0U058Abrys. 57
GNIAZDO NA KARTY rys. 57
Na tunelu środkowym znajdują się szczeliny na karty
telefoniczne, miejsce na CD.
ZAPALNICZKA rys. 58
(dla wersji/rynków, gdzie przewidziano)
Umieszczona jest na tunelu środkowym z przodu
dźwigni hamulca ręcznego. Aby włączyć zapalniczkę,
nacisnąć przycisk A, gdy kluczyk w wyłączniku zapłonu
znajduje się w pozycji MAR.
Po około 15 sekundach przycisk automatycznie wróci do
pozycji wyjściowej i zapalniczka jest gotowa do użycia.
Dla wersji/rynków, gdzie przewidziano, w miejscu
zapalniczki może znajdować się gniazdko prądowe.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 64

68
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U065Abrys. 65
DACH OTWIERANY SKY-DOME
(dla wersji/rynków, gdzie przewidziano)
Dach otwierany o rozszerzonym przeszkleniu składa się
z dwóch płyt szklanych, z których jedna jest stała,
a druga ruchoma, wyposażonych w dwie zasłony
przeciwsłoneczne (przednią i tylną) przesuwane ręcznie.
Zasłony mogą być używane w pozycjach „całkowicie
zamknięta” i „całkowicie otwarta” (nie posiadają pozycji
stałej pośredniej). Aby otworzyć zasłonę: pociągnąć
uchwyt, odłączyć ją i przesunąć do pozycji „całkowicie
otwarta”. Aby zamknąć, wykonać operację odwrotną.
Dach funkcjonuje tylko przy kluczyku w wyłączniku
zapłonu w położeniu MAR. Przyciski A-B rys. 65
znajdujące się w nakładce przedniej lampy sufitowej
sterują funkcjami otwierania/zamykania dachu
otwieranego.Otwieranie
Nacisnąć przycisk B-rys. 65 i przytrzymać naciśnięty,
panel szklany przedni ustawi się w pozycji „spojler”;
nacisnąć ponownie przycisk B-rys. 65 i przytrzymać
naciśnięty pół sekundy, aby otworzyć panel szklany
dachu automatycznie do końca skoku; szyba dachu może
zatrzymać się w pozycji pośredniej po ponownym
naciśnięciu przycisku.
Zamykanie
W pozycji dachu całkowicie otwartego, nacisnąć przycisk
A-rys. 65 i przytrzymać naciśnięty pół sekundy, szyba
przednia dachu ustawi się automatycznie w pozycji
„spojler”; po ponownym naciśnięciu przycisku szyba
dachu zatrzyma się w pozycji pośredniej; nacisnąć
ponownie przycisk A-rys. 65 i przytrzymać naciśnięty, aż
panel zamknie się całkowicie.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 68

69
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Opuszczając samochód, wyjąć zawsze
kluczyk z wyłącznika zapłonu, aby
uniknąć sytuacji, w której otwierany dach
uruchomi się niespodziewanie, stanowiąc
zagrożenie dla osób pozostających w pojeździe:
nieprawidłowe użycie dachu może być
niebezpieczne. Przed i w trakcie działania dachu
zawsze się upewnić, czy pasażerowie nie są
narażeni na ryzyko obrażeń spowodowanych
bezpośrednio przez przesuwający się dach, jak
i czy rzeczy osobiste nie zostaną wciągnięte lub
zgniecione przez dach.
UWAGA
Gdy zamontowane są relingi poprzeczne,
zaleca się używać dachu otwieranego
tylko w pozycji „spojler ”.
Nie otwierać dachu, gdy znajduje się na
nim śnieg lub lód: ryzyko uszkodzenia.
URZĄDZENIE ZAPOBIEGAJĄCE ZGNIECENIU
Dach otwierany posiada system zabezpieczenia przed
zgnieceniem będący w stanie rozpoznać ewentualną
obecność przeszkody w czasie ruchu zamykania szyby;
po wystąpieniu takiego zdarzenia układ przerywa
i odwraca natychmiast kierunek przesuwania szyby.
069-108 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:28 Pagina 69

72
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

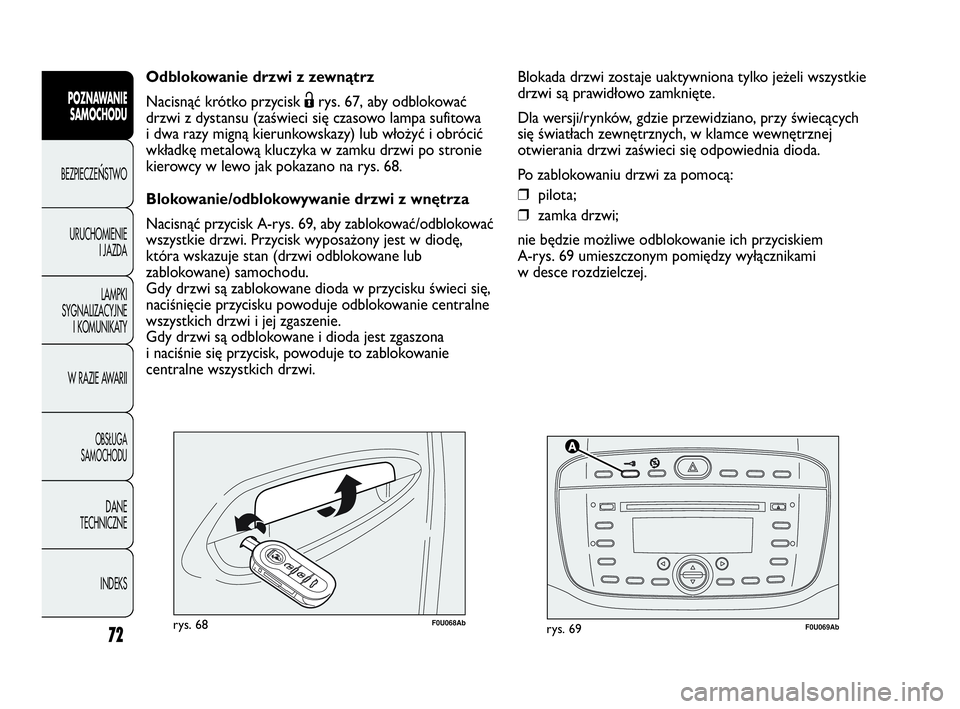

F0U069Abrys. 69F0U068Abrys. 68
Odblokowanie drzwi z zewnątrz
Nacisnąć krótko przycisk Ërys. 67, aby odblokować
drzwi z dystansu (zaświeci się czasowo lampa sufitowa
i dwa razy migną kierunkowskazy) lub włożyć i obrócić
wkładkę metalową kluczyka w zamku drzwi po stronie
kierowcy w lewo jak pokazano na rys. 68.
Blokowanie/odblokowywanie drzwi z wnętrza
Nacisnąć przycisk A-rys. 69, aby zablokować/odblokować
wszystkie drzwi. Przycisk wyposażony jest w diodę,
która wskazuje stan (drzwi odblokowane lub
zablokowane) samochodu.
Gdy drzwi są zablokowane dioda w przycisku świeci się,
naciśnięcie przycisku powoduje odblokowanie centralne
wszystkich drzwi i jej zgaszenie.
Gdy drzwi są odblokowane i dioda jest zgaszona
i naciśnie się przycisk, powoduje to zablokowanie
centralne wszystkich drzwi. Blokada drzwi zostaje uaktywniona tylko jeżeli wszystkie
drzwi są prawidłowo zamknięte.
Dla wersji/rynków, gdzie przewidziano, przy świecących
się światłach zewnętrznych, w klamce wewnętrznej
otwierania drzwi zaświeci się odpowiednia dioda.
Po zablokowaniu drzwi za pomocą:
❒pilota;
❒zamka drzwi;
nie będzie możliwe odblokowanie ich przyciskiem
A-rys. 69 umieszczonym pomiędzy wyłącznikami
w desce rozdzielczej.
069-108 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:28 Pagina 72

76
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U074Abrys. 72F0U075Abrys. 73
BAGAŻNIK
OTWARCIE POKRYWY BAGAŻNIKA
Pokrywę bagażnika można otworzyć naciskając na
przycisk A-rys. 72.
Pokrywę bagażnika można także otworzyć naciskając na
przycisk Rw pilocie rys. 73.
Otwarciu pokrywy bagażnika poprzez użycie pilota
towarzyszy dwukrotne mignięcie kierunkowskazów.
Przy używaniu bagażnika nigdy
nie przekraczać maksymalnych
dopuszczalnych obciążeń (patrz rozdział
„Dane techniczne”). Ponadto upewnić się, czy
przedmioty są równomiernie rozmieszczone
w bagażniku, aby podczas gwałtownego
hamowania nie przesunęły się do przodu
powodując obrażenia pasażerów.
UWAGA
Umieszczenie przedmiotów na tylnej półce
lub pokrywie bagażnika (głośniki, spoiler
itd.), innych niż przewidział producent ,
może spowodować nieprawidłowe działanie
bocznych amor tyzatorów gazowych pokr ywy
bagażnika.
