ZUR BEACHTUNG
155)Nicht vollends auf das
Parksensorsystem verlassen und die
Sicherheit der Umgebung des Fahrzeugs
während der Fahrt mit den eigenen Augen
überprüfen. Dieses System unterstützt den
Fahrer während des Vorwärts- und
Rückwärtssteuerns des Fahrzeugs beim
Einparken. Die Reichweite der Sensoren ist
begrenzt, daher kann das ausschließliche
Vertrauen auf das System während der
Fahrt einen Unfall verursachen. Die
Sicherheit der Umgebung des Fahrzeugs
während der Fahrt mit den eigenen Augen
überprüfen.
156)Die Verantwortlichkeit für das Parken
und andere potenziell gefährliche Manöver
liegt in jedem Fall und immer beim Fahrer.
Bei diesen Fahrmanövern immer
sicherstellen, dass sich weder Personen
(insbesondere Kinder) noch Tiere im
Fahrbereich aufhalten. Die Parksensoren
dienen dem Fahrer als Hilfe, er darf
deshalb jedoch nicht die Aufmerksamkeit
bei möglicherweise gefährlichen Manövern
vermindern, auch wenn diese mit niedriger
Geschwindigkeit erfolgen.
ZUR BEACHTUNG
26)Eingriffe an der Stoßstange im Bereich
der Sensoren sollten nur durch das
Servicenetz durchgeführt werden. Eingriffe
an der Stoßstange, die nicht
ordnungsgemäß ausgeführt wurden,
können den Betrieb der Parksensoren
beeinträchtigen.
27)Lackierarbeiten an den Stoßstangen
und Reparaturmaßnahmen an der
Karosserie sollten nur durch das
Servicenetz durchgeführt werden. Eine
falsche Lackierung kann die Funktion der
Sensoren beeinträchtigen.
28)Für einen korrekten Betrieb müssen die
Sensoren immer von Schlamm, Schmutz,
Schnee oder Eis gereinigt werden.
Während des Reinigungsvorgangs der
Sensoren darauf achten, diese nicht zu
verkratzen oder zu beschädigen. Keine
trockenen, rauen oder harten
Reinigungstücher verwenden. Die Sensoren
immer mit sauberem Wasser und
gegebenenfalls Autoreinigungsmittel
waschen. Bei der Verwendung von
speziellen Reinigungsgeräten wie
Hochdruck- oder Dampfstrahler die
Sensoren nur kurz und mit einem Abstand
von mindestens 10 cm reinigen.
140
STARTEN UND FAHREN

BETANKUNG DES
FAHRZEUGS
157) 158) 159) 160) 161) 162)
Den Motor vor der Betankung stets
abschalten.
KRAFTSTOFFERFORDERNISSE
Ausschließlich bleifreien Super-Kraftstoff
(gemäß EN 228 Anforderungen im
Rahmen von E10) mit einer Oktanzahl
von mindestens 95 verwenden.
ZUR BEACHTUNG NUR BLEIFREIEN
KRAFTSTOFF TANKEN. Verbleiter
Kraftstoff schädigt den Katalysator und
die Sauerstoffsensoren und führt zu
einer Zerstörung der
Abgasreinigungsanlage bzw.
Fehlfunktionen.
ZUR BEACHTUNG Die Verwendung
von E10-Kraftstoff mit einem 10 %
Anteil an Ethanol in Europa ist für das
Fahrzeug sicher. Schäden am Fahrzeug
können entstehen, wenn der
Ethanolanteil diese Kenngröße
überschreitet.
ZUR BEACHTUNG Niemals
Kraftstoffzusätze verwenden, sonst
könnte die Abgasreinigungsanlage
beschädigt werden. Für weitere
Informationen bitte das Abarth-
Servicenetz kontaktieren.
VORGEHEN BEI DER
BETANKUNG
Wenn das Ende der Tankklappe bei
entriegelten Türen gedrückt wird, öffnet
sich die Tankklappe Abb. 100.
Die Tankklappe funktioniert in
Verbindung mit dem Türverriegelungs-
bzw. Entriegelungsmechanismus.
Zum Verschließen die Tankklappe
drücken, bis ein Einrasten zu hören ist.
ZUR BEACHTUNG Sicherstellen, beide
Türen beim Verlassen des Fahrzeugs zu
verriegeln.
ZUR BEACHTUNG Die Türen
verriegeln, sobald die Tankklappe
geschlossen ist. Wenn die Tankklappe
nach Verriegelung der Türen
geschlossen wird, kann die Tankklappe
nicht verriegelt werden.
Tankdeckel
Den Tankdeckel zum Entfernen gegen
den Uhrzeigersinn drehen Abb. 101.
Den abgeschraubten Deckel an der
Innenseite der Tankklappe befestigen.
Den Tankdeckel zum Verschließen im
Uhrzeigersinn drehen, bis ein Einrasten
zu hören ist.
NOTÖFFNUNG DER
TANKKLAPPE
Im Notfall (z. B. wenn die Batterie leer
ist) wie folgt vorgehen, um die
Tankklappe zu öffnen:
Den Kofferraumdeckel öffnen und
das Mittelteil des
Kunststoffverschlusses 1 ziehen und
den Verschluss entfernen Abb. 102;
Die Abdeckung 2 im Kofferraum
teilweise abziehen, dann den
Notfallentriegelungshebel 3
Abb. 103 ziehen.
10004040201-12A-002AB
10104040202-12A-001AB
141

Bei der Einstellung muss ausreichend
auf die Fahrzeugumgebung geachtet
werden.
Das SymbolAbb. 108 auf dem
Bildschirm wählen, um die
Registerkarten anzuzeigen.
Die gewünschte Registerkarte
auswählen.
Mit dem Schiebebalken Helligkeit,
Kontrast, Farbton und Farbe einstellen.
Wenn ein Neustart erforderlich ist, die
Rückstelltaste (Reset) drücken.
Das Symbol am Bildschirm
auswählen, um die Registerkarten zu
schließen.
ZUR BEACHTUNG Die Anpassung der
Bildqualität der Rückfahrkamera darf
nur vorgenommen werden, wenn das
Fahrzeug steht. Die Bildqualität der
Rückfahrkamera nicht anpassen,
während das Fahrzeug gefahren wird.
Die Anpassung der Bildqualität(Helligkeit, Kontrast, Farbe und Tönung)
der Rückfahrkamera während der Fahrt
ist gefährlich, da es den Fahrer
ablenken und einen schweren Unfall
auslösen könnte.
ZUR BEACHTUNG
163)Die Verantwortlichkeit für das Parken
und andere potenziell gefährliche Manöver
liegt in jedem Fall und immer beim Fahrer.
Bei diesen Manövern immer sicherstellen,
dass sich weder Personen (insbesondere
Kinder) noch Tiere im Fahrbereich
aufhalten. Die Kamera dient dem Fahrer als
Hilfe, er darf deshalb jedoch nicht die
Aufmerksamkeit bei möglicherweise
gefährlichen Manövern vermindern, auch
wenn diese mit niedriger Geschwindigkeit
erfolgen. Immer sehr langsam fahren,
damit das Fahrzeug bei Hindernissen sofort
gebremst werden kann.
164)Die Bildqualität der Rückfahrkamera-
Ansicht am Display soll immer nur bei
stehendem Fahrzeug eingestellt werden.
Die Einstellung der Bildqualität der
Rückfahrkamera-Ansicht am Display
(Helligkeit, Kontrast, Farbe und Farbton) bei
fahrendem Fahrzeug ist gefährlich, da die
Aufmerksamkeit des Fahrers abgelenkt sein
könnte – es besteht Unfallgefahr.
ZUR BEACHTUNG
29)Für einen korrekten Betrieb muss die
Kamera immer von Schlamm, Schmutz,
Schnee oder Eis gereinigt werden.
Während des Reinigungsvorgangs der
Kamera darauf achten, diesen nicht zu
verkratzen oder zu beschädigen. Keine
trockenen, rauen oder harten
Reinigungstücher verwenden. Die Kamera
immer mit sauberem Wasser und
gegebenenfalls Autoreinigungsmittel
waschen. In Autowaschanlagen, die
Dampfstrahler oder Hochdruckstrahler
verwenden, die Kamera nur schnell reinigen
und dabei die Waschdüse immer in mehr
als 10 cm Entfernung von den Sensoren
halten. Keine Aufkleber an der Kamera
anbringen.
10807080914-111-111
146
STARTEN UND FAHREN

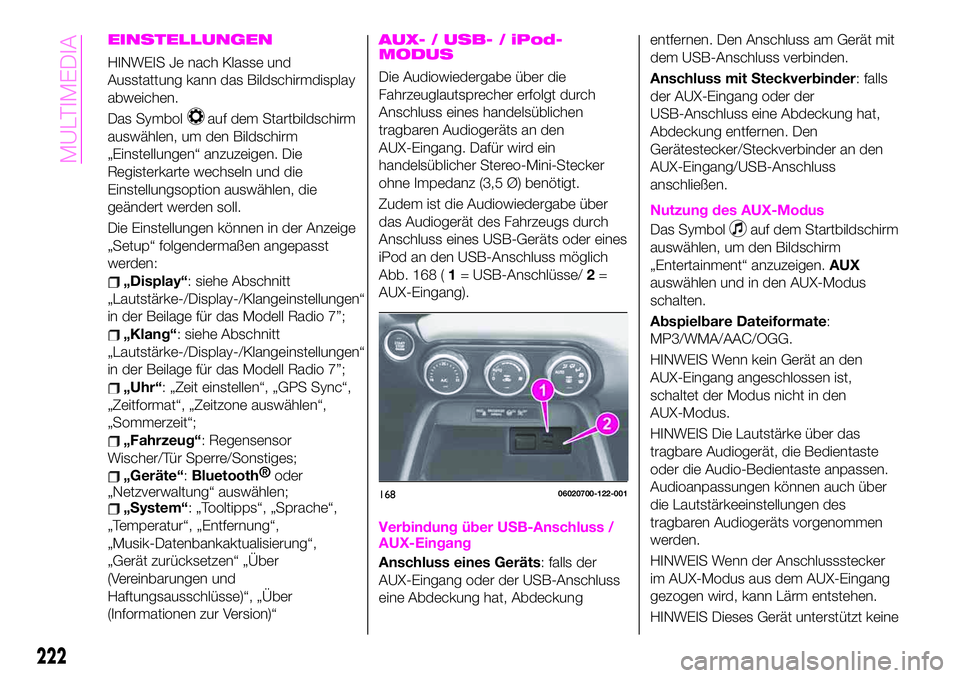

EINSTELLUNGEN
HINWEIS Je nach Klasse und
Ausstattung kann das Bildschirmdisplay
abweichen.
Das Symbol
auf dem Startbildschirm
auswählen, um den Bildschirm
„Einstellungen“ anzuzeigen. Die
Registerkarte wechseln und die
Einstellungsoption auswählen, die
geändert werden soll.
Die Einstellungen können in der Anzeige
„Setup“ folgendermaßen angepasst
werden:
„Display“: siehe Abschnitt
„Lautstärke-/Display-/Klangeinstellungen“
in der Beilage für das Modell Radio 7”;
„Klang“: siehe Abschnitt
„Lautstärke-/Display-/Klangeinstellungen“
in der Beilage für das Modell Radio 7”;
„Uhr“: „Zeit einstellen“, „GPS Sync“,
„Zeitformat“, „Zeitzone auswählen“,
„Sommerzeit“;
„Fahrzeug“: Regensensor
Wischer/Tür Sperre/Sonstiges;
„Geräte“:Bluetooth®
oder
„Netzverwaltung“ auswählen;
„System“: „Tooltipps“, „Sprache“,
„Temperatur“, „Entfernung“,
„Musik-Datenbankaktualisierung“,
„Gerät zurücksetzen“ „Über
(Vereinbarungen und
Haftungsausschlüsse)“, „Über
(Informationen zur Version)“
AUX- / USB- / iPod-
MODUS
Die Audiowiedergabe über die
Fahrzeuglautsprecher erfolgt durch
Anschluss eines handelsüblichen
tragbaren Audiogeräts an den
AUX-Eingang. Dafür wird ein
handelsüblicher Stereo-Mini-Stecker
ohne Impedanz (3,5 Ø) benötigt.
Zudem ist die Audiowiedergabe über
das Audiogerät des Fahrzeugs durch
Anschluss eines USB-Geräts oder eines
iPod an den USB-Anschluss möglich
Abb. 168 (1= USB-Anschlüsse/2=
AUX-Eingang).
Verbindung über USB-Anschluss /
AUX-Eingang
Anschluss eines Geräts: falls der
AUX-Eingang oder der USB-Anschluss
eine Abdeckung hat, Abdeckungentfernen. Den Anschluss am Gerät mit
dem USB-Anschluss verbinden.
Anschluss mit Steckverbinder: falls
der AUX-Eingang oder der
USB-Anschluss eine Abdeckung hat,
Abdeckung entfernen. Den
Gerätestecker/Steckverbinder an den
AUX-Eingang/USB-Anschluss
anschließen.
Nutzung des AUX-Modus
Das Symbolauf dem Startbildschirm
auswählen, um den Bildschirm
„Entertainment“ anzuzeigen.AUX
auswählen und in den AUX-Modus
schalten.
Abspielbare Dateiformate:
MP3/WMA/AAC/OGG.
HINWEIS Wenn kein Gerät an den
AUX-Eingang angeschlossen ist,
schaltet der Modus nicht in den
AUX-Modus.
HINWEIS Die Lautstärke über das
tragbare Audiogerät, die Bedientaste
oder die Audio-Bedientaste anpassen.
Audioanpassungen können auch über
die Lautstärkeeinstellungen des
tragbaren Audiogeräts vorgenommen
werden.
HINWEIS Wenn der Anschlussstecker
im AUX-Modus aus dem AUX-Eingang
gezogen wird, kann Lärm entstehen.
HINWEIS Dieses Gerät unterstützt keine
16806020700-122-001
222
MULTIMEDIA

Inneneinrichtung..............40
Innenraumpflege.............194
Insassen-Sicherungssysteme......88
Instandhaltung des Lacks.......193
Interieur..................194
Karosserie (Pflege und Wartung) . .192
Kilometerzähler/Tageskilometerzähler.......................53
Kindersicherung..............93
Klimaanlage.................33
Kofferraumdeckel.............40
Kofferraumdeckel (Öffnen)........40
Kontrolle der Füllstände........184
Kopfstützen.................23
Lackierung (Pflege)...........192
Leaving-home-Scheinwerferfunktion.......................29
Leistung..................207
Lenkrad...................23
Lichthupe..................26
Manuelle Klimaanlage..........34
Mechanisches Sperrdifferential
(LSD)...................85
Motor....................199
Motorhaube.................43
Motorkühlmittel (Kontrolle der
Füllstände)...............185
Motoröl (Kontrolle der Füllstände) . .185
Motorraum................184
Multimedia.................210
Navigation................225Nebelscheinwerfer............27
Nebelschlussleuchte...........28
Notaussignalsystem...........149
Notöffnung der Tankklappe......141
Notstart..................172
Notstart (Vorgehen)...........173
Parken...................124
Parksensorsystem............139
Passive Entry................18
Positionen der Starttaste.........11
Programmierter Serviceplan......180
Räder und Reifen............190
Radio 3”..................212
Radio 7”..................218
Radtausch (Empfehlungen)......191
Regelmäßige Kontrollen
(programmierter Service)......179
Reifenservice-Satz............166
Reifenwechsel..............190
Rückfahrkamera (ParkView
Rückfahrkamera)...........143
SBA-System
(Sicherheitsgurtwarnung).......91
Schaltgetriebe..............126
Schalthebelstellung...........128
Scheiben- und
Scheinwerferwaschflüssigkeit
(Kontrolle der Füllstände)......186
Scheibenwischer /
Scheibenwaschanlage........30Scheinwerfer................26
Scheinwerferwaschanlage........32
Schlüssel...................9
Schlüsselloses Zugangssystem.....9
Schneeketten...............190
Seitenairbags...............110
Serienmäßige Felgen und Reifen . . .201
Sicherheitsgurt (anlegen/lösen)}....89
Sicherheitsgurte..............88
Sicherheitshinweise zu
Sicherheitsgurten............88
Sicherungen (Linke Seite des
Fahrzeugs)...............159
Sicherungen (unter der
Motorhaube)..............160
Sicherungsblock (linke Seite des
Fahrzeugs)...............164
Sicherungsblock (Motorraum).....161
Sitze.....................20
Sitze (manuelle Verstellung).......20
Sitze und Stoffteile (Reinigung). . . .194
Sitzheizung.................20
Sperrschalter der elektrischen
Fensterheber..............39
Spiegel....................24
SPORT-Modus..............132
Spurwechselsignale............29
Starke Beanspruchung des
Fahrzeugs (programmierter
Service).................179
INHALTS- VERZEICHNIS
