Multifunctionele meter
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in de instellin gen van de
multifunctionele meter g aat aanbren- g
en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.
De multifunctionele meter biedt de volgen-
de voorzieningen:
 snelheidsmeter
 toerenteller
 klok
 rondetimer
 weergave koelvloeistoftemperatuur
 weergave luchtaanzuigtemperatuur
 aanduiding ingeschakelde versnelling
 rijmodusweergave
 TCS-weergave
 QS-pictogram
 multifunctioneel display
 regelmodus voor displayhelderheid en
schakellampjeOPMERKINGOm te wisselen tussen de kilometer-
en mijlenweergave van de multifuncti-
onele meter, houdt u de toets “SE-
LECT” een seconde lang ingedrukt.
 De pictogrammen “ ” en “GPS”
werken alleen met accessoires.Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan. Toerenteller
De elektrische toerenteller geeft het motor-
toerental aan op basis van meting van de
draaisnelheid van de krukas in omwentelin-
gen per minuut (tpm). Wanneer de machine
wordt gestart, slaat de naald van de toeren-
teller eenmaal uit tot het maximum en keert
daarna weer terug naar nul.
LET OP
DCA10032
Laat
de motor niet draaien terwijl de toe-
renteller in de ro de zone wijst.
Ro de zone: 16500 tpm en ho ger
1. Toerenteller
2. Schakellampje
3. TCS-weergave
4. Weergave koelvloeistoftemperatuur/
luchtaanzuigtemperatuur
5. Pictogram Snelschakelen “QS”
6. Rijmodusweergave
7. Snelheidsmeter
8. Multifunctioneel display
9. Klok/rondetimer
10.Aanduiding ingeschakelde versnelling
11.“RESET”-toets
12.“SELECT”-toets
65789
2
3
4
10
11
12
1
1. Toerenteller
2. Rode zone toerenteller
2
1
UBN6D2D0.book Page 8 Monday, December 10, 2018 9:36 AM

Functies van instrumenten en bed ienin gselementen
4-12
4

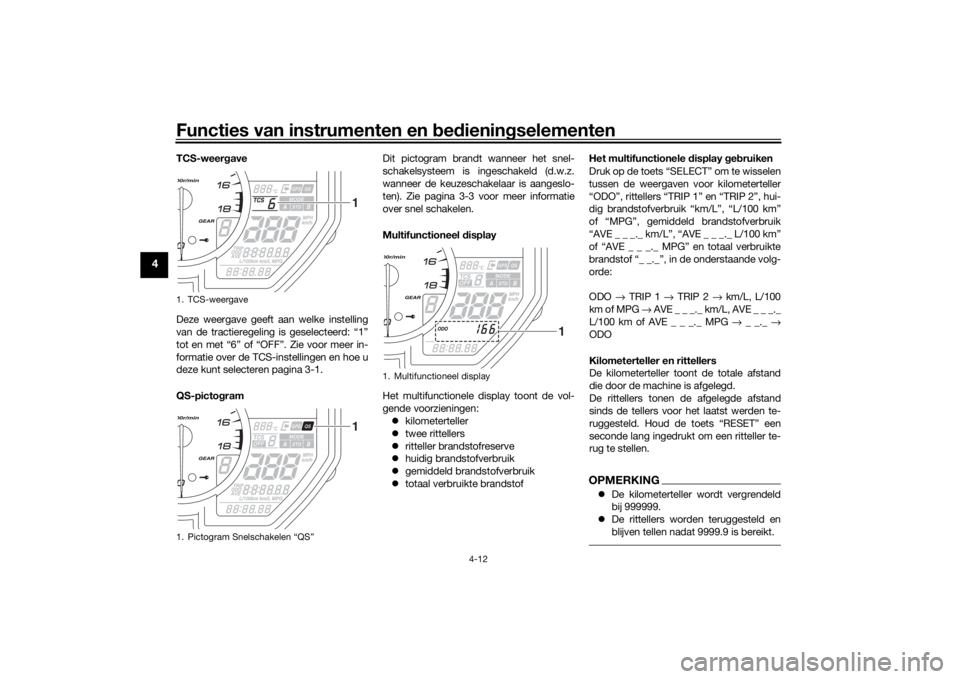

TCS-weer gave
Deze weergave geeft aan welke instelling
van de tractieregeling is geselecteerd: “1”
tot en met “6” of “OFF”. Zie voor meer in-
formatie over de TCS-instellingen en hoe u
deze kunt selecteren pagina 3-1.
QS-picto gram Dit pictogram brandt wanneer het snel-
schakelsysteem is ingeschakeld (d.w.z.
wanneer de keuzeschakelaar is aangeslo-
ten). Zie pagina 3-3 voor meer informatie
over snel schakelen.
Multifunctioneel
display
Het multifunctionele display toont de vol-
gende voorzieningen:  kilometerteller
 twee rittellers
 ritteller brandstofreserve
 huidig brandstofverbruik
 gemiddeld brandstofverbruik
 totaal verbruikte brandstof Het multifunctionele d
isplay geb ruiken
Druk op de toets “SELECT” om te wisselen
tussen de weergaven voor kilometerteller
“ODO”, rittellers “TRIP 1” en “TRIP 2”, hui-
dig brandstofverbruik “km/L”, “L/100 km”
of “MPG”, gemiddeld brandstofverbruik
“AVE _ _ _._ km/L”, “AVE _ _ _._ L/100 km”
of “AVE _ _ _._ MPG” en totaal verbruikte
brandstof “_ _._”, in de onderstaande volg-
orde:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km of MPG → AVE _ _ _._ km/L, AVE _ _ _._
L/100 km of AVE _ _ _._ MPG → _ _._ →
ODO
Kilometerteller en rittellers
De kilometerteller toont de totale afstand
die door de machine is afgelegd.
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld. Houd de toets “RESET” een
seconde lang ingedrukt om een ritteller te-
rug te stellen.
OPMERKING De kilometerteller wordt vergrendeld
bij 999999.
 De rittellers worden teruggesteld en
blijven tellen nadat 9999.9 is bereikt.
1. TCS-weergave
1. Pictogram Snelschakelen “QS”
11
1. Multifunctioneel display
1
UBN6D2D0.book Page 12 Monday, December 10, 2018 9:36 AM

Functies van instrumenten en bed ienin gselementen
4-13
4
Ritteller bran dstofreserve
Als het waarschuwingslampje brandstofni-
veau gaat branden, wisselt de weergave
automatisch naar de brandstofreserve-rit-
teller “TRIP F” en wordt de afgelegde af-
stand vanaf dat punt aangegeven. Druk in
dat geval op de “SELECT”-toets om de
weergave te wisselen in de onderstaande
volgorde:
TRIP F → km/L, L/100 km of MPG → AVE
_ _ _._ km/L, AVE _ _ _._ L/100 km of AVE _
_ _._ MPG → _ _._ → ODO → TRIP 1 →
TRIP 2 → TRIP FOPMERKINGAls u de brandstofreserve-ritteller niet
handmatig terugstelt, wordt deze automa-
tisch teruggesteld zodra u na het tanken 5
km (3 mi) hebt gereden. De ritteller ver-
dwijnt dan vanzelf van het display.
Hui dig b ran dstofver bruik
Deze functie berekent het brandstofver-
bruik onder de huidige rijomstandigheden.
De weergave van het huidige brandstofver-
bruik kan worden ingesteld op “km/L” of
“L/100 km” bij gebruik van kilometers, of op
“MPG” bij gebruik van mijlen. Houd bij ge-
bruik van kilometers de toets “SELECT”
een seconde lang ingedrukt om te schake-
len tussen “km/L” en “L/100 km”.  “km/L”: De afstand die onder de huidi-
ge rijomstandigheden kan worden af-
gelegd met 1.0 L brandstof wordt
weergegeven.
 “L/100 km”: De hoeveelheid brandstof
die nodig is om onder de huidige rij-
omstandigheden 100 km af te leggen
wordt weergegeven. 
“MPG”: De afstand die onder de huidi-
ge rijomstandigheden kan worden af-
gelegd met 1.0 US gal brandstof
wordt weergegeven.
OPMERKINGBij snelheden onder 20 km/h (12 mi/h)
wordt “_ _ _._” weergegeven.Gemi ddeld b ran dstofver bruik
Deze functie berekent het gemiddelde
brandstofverbruik sinds de weergave op
nul is teruggesteld.
De weergave van het gemiddelde brand-
stofverbruik kan worden ingesteld op “AVE
_ _ _._ km/L” of “AVE _ _ _._ L/100 km” bij
gebruik van kilometers, of op “AVE _ _ _._
MPG” bij gebruik van mijlen. Houd bij ge-
bruik van kilometers de toets “SELECT”
1. Weergave huidig brandstofverbruik
1
1. Weergave gemiddeld brandstofverbruik
1
UBN6D2D0.book Page 13 Monday, December 10, 2018 9:36 AM

Functies van instrumenten en bed ienin gselementen
4-14
4
een seconde lang ingedrukt om te schake-
len tussen “AVE _ _ _._ km/L” en “AVE _ _
_._ L/100 km”.
 “AVE _ _ _._ km/L”: De gemiddelde af-
stand die kan worden afgelegd op
1.0 L brandstof wordt weergegeven.
 “AVE _ _ _._ L/100 km”: De gemiddel-
de hoeveelheid brandstof die nodig is
om 100 km af te leggen wordt weer-
gegeven.
 “AVE _ _ _._ MPG”: De gemiddelde af-
stand die kan worden afgelegd op
1.0 US gal brandstof wordt weergege-
ven.OPMERKINGOm de weergave van het gemiddelde
brandstofverbruik terug te stellen,
houdt u de toets “RESET” een secon-
de lang ingedrukt.
 Nadat u de weergave voor gemiddeld
brandstofverbruik hebt teruggesteld,
wordt “_ _ _._” weergegeven totdat
1 km (0.6 mi) met de machine is gere-
den.
Totaal ver bruikte bran dstof
Deze weergave toont de totaal verbruikte
brandstof sinds de weergave is terugge-
steld naar nul.
Bij gebruik van kilometers worden liters ge-
toond. Bij gebruik van mijlen worden gal-
lons getoond.
Om de weergave totaal verbruikte brand-
stof terug te stellen, houdt u de toets “RE-
SET” een seconde lang ingedrukt.OPMERKINGNadat de weergave totaal verbruikte
brandstof is teruggesteld, wordt “_ _ . _”
weergegeven totdat voldoende afstand
met de machine is afgelegd.
Re gelmo dus voor displayhel derhei d en
schakellampje
Deze instelfunctie schakelt door vijf regel-
functies heen, zodat u de volgende instel-
lingen kunt selecteren volgens
onderstaande volgorde.  Displayhelderheid: helderheid van
weergaven en toerenteller aanpassen.
 Activiteitfunctie van schakellampje:
schakellampje instellen op aan, knip-
peren of uit.
 Activeren van scha kellampje: motor-
toerental instellen waarbij schakel-
lampje gaat branden.
 Deactiveren van schakellampje: mo-
tortoerental instellen waarbij schakel-
lampje uitgaat.
1. Weergave totaal verbruikte brandstof
1
1. Schakellampje
2. Activeringsbereik schakellampje
3. Weergave helderheidsniveau
1
2
3
UBN6D2D0.book Page 14 Monday, December 10, 2018 9:36 AM

Functies van instrumenten en bed ienin gselementen
4-15
4
 Helderheid van sc hakellampje: hel-
derheid van schakellampje regelen.OPMERKINGRaadpleeg de weergave helderheidsniveau
wanneer u de helderheidsniveaus aanpast.De helderheid van het display en de toeren-teller aanpassen1. Draai de sleutel naar “OFF”.
2. Druk de “SELECT”-toets in en houd deze ingedrukt.
3. Draai de sleutel naar “ON”, wacht vijf seconden en laat dan de “SELECT”-
toets los.
4. Druk op de toets “RESET” om het hel- derheidsniveau in te stellen.
5. Druk op de toets “SELECT” om de in- stelling te bevestigen. De regelmodus
gaat over naar de activiteitsfunctie van
het schakellampje.
De activiteitsfunctie van het schakellampjeinstellen1. Druk op de toets “RESET” om een van de volgende instellingen voor de acti-
viteit van het schakellampje te kiezen: Aan: het schakellampje gaat bij
activering branden. (Deze instel-
ling is geselecteerd wanneer het
schakellampje aan blijft.) 
Knipperen: het schakellampje
gaat bij activering knipperen.
(Deze instelling is geselecteerd
wanneer het schakellampje vier
keer per seconde knippert.)
 Uit: het schakellampje is gedeac-
tiveerd, m.a.w. het gaat niet
branden of knipperen. (Deze in-
stelling is actief wanneer het
schakellampje één keer per twee
seconden knippert.)
2 . Dr u k o p de t o e ts “ S E L E CT ” o m d e g e- selecteerde activiteit van het schakel-
lampje te bevestigen. De regelmodus
gaat over naar de instelfunctie voor
het activeringspunt van het schakel-
lampje.
Het activeringspunt van het schakellampje
instellenOPMERKINGHet activeringspunt van het schakellampje
kan worden ingesteld tussen 10000 tpm en
18000 tpm. Van 10000 tpm tot 13000 tpm
kan het schakellampje worden ingesteld in
stappen van 500 tpm. Van 13000 tpm tot
18000 tpm kan het schakellampje worden
ingesteld in stappen van 200 tpm.
1. Druk op de toets “RESET” om het toe- rental van het activeringspunt in te
stellen.
2. Druk op de toets “SELECT” om de in- stelling te bevestigen. De regelmodus
gaat over naar de instelfunctie voor
het deactiveringspunt van het scha-
kellampje.
Het deactiveringspunt van het schakel-lampje instellenOPMERKINGHet deactiveringsbereik is gelijk aan het ac-
tiveringsbereik. Denk er echter aan dat u
het deactiveringspunt instelt op een hoger
toerental dan het activeringspunt. Anders
zal het schakellampje niet gaan branden.1. Druk op de toets “RESET” om het toe- rental van het deactiveringspunt in te
stellen.
2. Druk op de toets “SELECT” om de in- stelling te bevestigen. De regelmodus
gaat over naar de helderheidsfunctie
van het schakellampje.
De helderheid van het schakellampje instel-len1. Druk op de toets “RESET” om het hel- derheidsniveau van het schakellampje
in te stellen.
UBN6D2D0.book Page 15 Monday, December 10, 2018 9:36 AM

Functies van instrumenten en bed ienin gselementen
4-16
4
2. Druk op de toets “SELECT” om de in-
stelling te bevestigen en de regelmo-
dus voor displayhelderheid en
schakellampje af te sluiten.
DAU12822
Koppelin gshen delDe koppelingshendel bevindt zich aan de
linkerzijde van het stuur. Trek de hendel
naar het stuur toe om de koppeling te ont-
koppelen. Laat de hendel los om de koppe-
ling te laten aangrijpen. Voor een soepele
werking van de koppeling moet de hendel
snel ingetrokken worden en langzaam wor-
den losgelaten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 4-29.)
DAU12876
Schakelpe daalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor. Beweeg het scha-
kelpedaal omhoog om te schakelen naar
een hogere versnelling. Beweeg het scha-
kelpedaal omlaag om te schakelen naar
een lagere versnelling. (Zie pagina 6-2.)
1. Koppelingshendel
1
1. Schakelpedaal
2. Schakelschakelaar
1
2
UBN6D2D0.book Page 16 Monday, December 10, 2018 9:36 AM
