2019 YAMAHA TMAX Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
8-18
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU21386
Comprobación del juego libre del
puño del acelerador
Mida el juego del puño del acelerador como
se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
SAU21403
Holgura de las válvulas
Las válvulas son un componente importan-
te del motor. Dado que la holgura de las vál-
vulas varía con el uso, se debe comprobar
y ajustar a los intervalos que se especifican
en el cuadro de mantenimiento periódico. El
desajuste de las válvulas puede ocasionar
una mezcla de aire-gasolina inadecuada,
ruido del motor y, en última instancia, puede
dañar el motor. Para evitarlo, haga compro-
bar y ajustar la holgura de las válvulas a in-
tervalos regulares en su concesionario
Yamaha.
NOTA
Este servicio debe realizarse con el motor
frío.

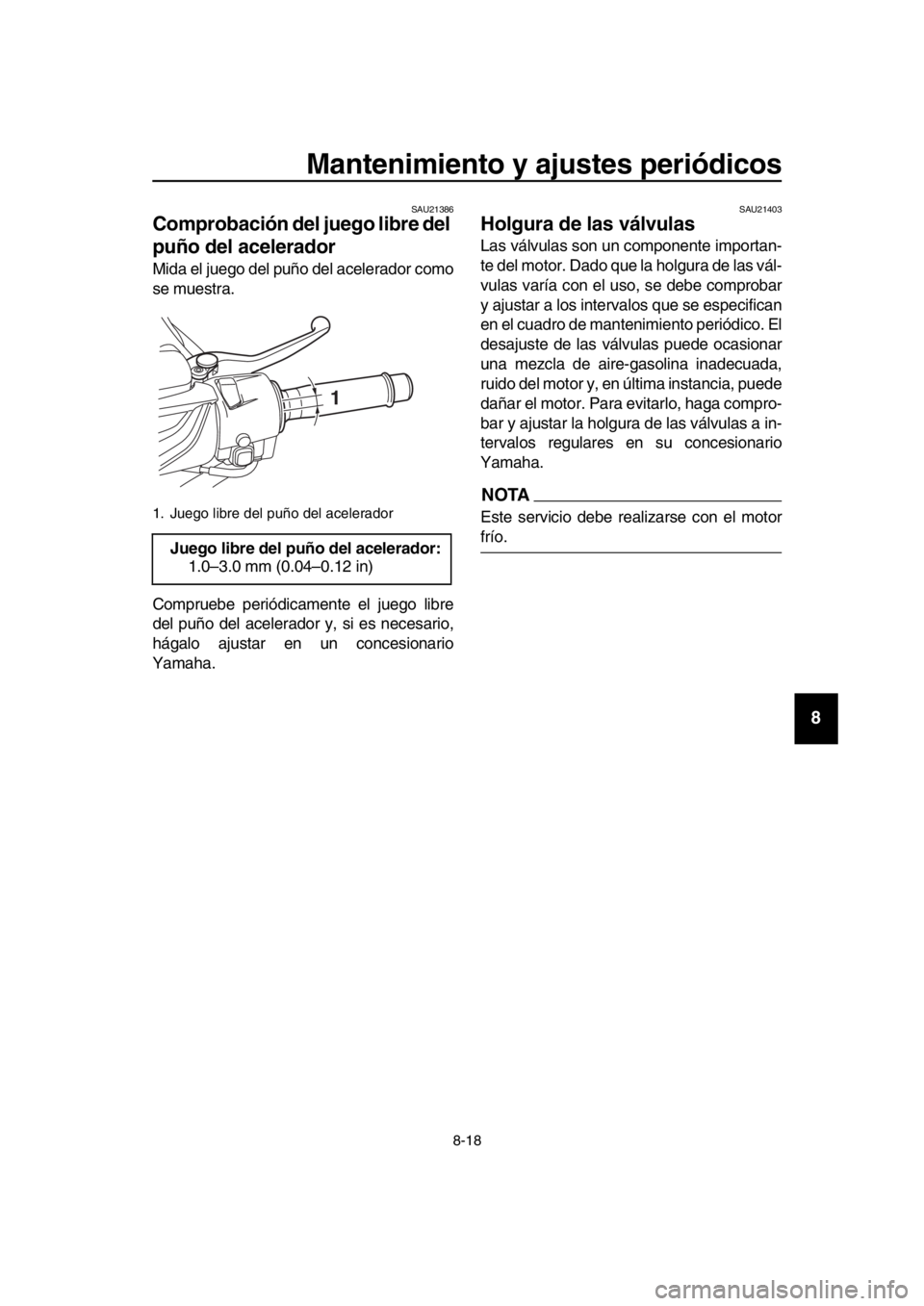

1. Juego libre del puño del acelerador
Juego libre del puño del acelerador: 1.0–3.0 mm (0.04–0.12 in)
1
BV1-9-S2.book 18 ページ ２０１８年８月２９日　水曜日　午前１１時１２分

Mantenimiento y ajustes periódicos
8-19
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU77620
Neumáticos
Los neumáticos son el único contacto entre
el vehículo y la carretera. La seguridad en
todas las condiciones de conducción de-
pende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiarlos
por los neumáticos especificados en el mo-
mento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha. Presión de aire de los neumáticos
(medida con los neumáticos en frío):
1 persona:Delantero: 225 kPa (2.25 kgf/cm
2, 33 psi)
Trasero: 250 kPa (2.50 kgf/cm
2, 36 psi)
2 personas:
Delantero: 225 kPa (2.25 kgf/cm
2, 33 psi)
Trasero:
280 kPa (2.80 kgf/cm
2, 41 psi)
Carga máxima*: 199 kg (439 lb) (XP530D-A)
202 kg (445 lb) (XP530-A)
* Peso total del conductor, el pasajero, el equipaje y los accesorios

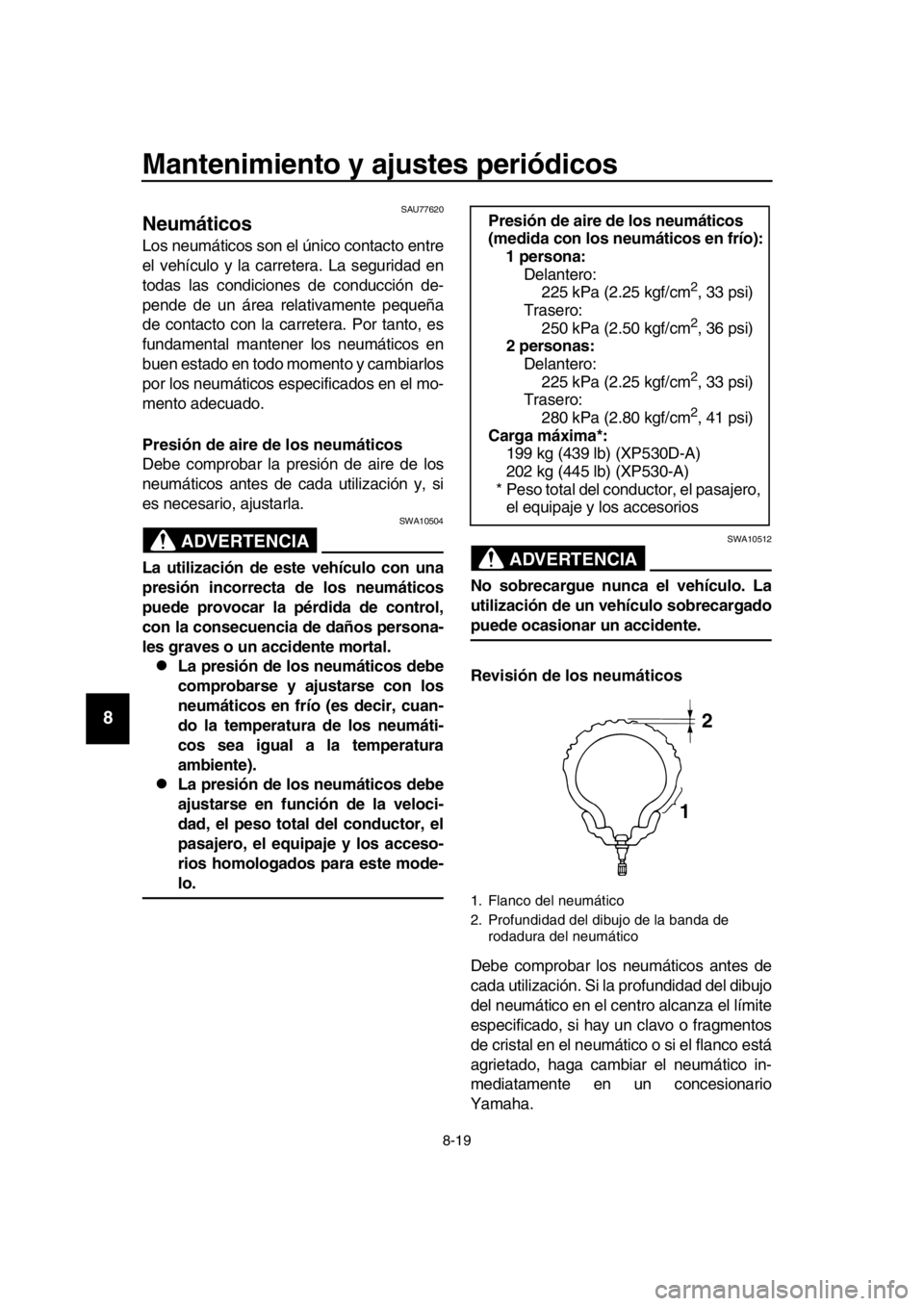

1. Flanco del neumático
2. Profundidad del dibujo de la banda de
rodadura del neumático
12
BV1-9-S2.book 19 ページ ２０１８年８月２９日　水曜日　午前１１時１２分

Mantenimiento y ajustes periódicos
8-20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
NOTA
Los límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-
pre los reglamentos locales.
ADVERTENCIA
SWA10472
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar sus
características óptimas.
Información relativa a los neumáticos
Este modelo está equipado con neumáticos
sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo del
neumático y en la goma del flanco, a veces
acompañadas de deformación de la carca-
sa, son una prueba de envejecimiento. Es-
pecialistas en neum áticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA16101
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracterís-
ticas de manejabilidad del vehiculo
pueden ser diferentes, lo que po-
dría ocasionar un accidente.
Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.
Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante la
marcha a alta velocidad.
Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
Neumático delantero:Tamaño: 120/70R15M/C(56H)
Marca/modelo:
BRIDGESTONE/BATTLAXSCF
(XP530-A)
DUNLOP/ROADSMART3
(XP530D-A)
Válvula de aire del neumático: PVR59A
Núcleo de la válvula: #9100 (original)
Neumático trasero:
Tamaño: 160/60R15M/C(67H)
Marca/modelo:
BRIDGESTONE/BATTLAXSCR
(XP530-A)
DUNLOP/ROADSMART3
(XP530D-A)
Válvula de aire del neumático: TR412
Núcleo de la válvula: #9100 (original)
BV1-9-S2.book 20 ページ ２０１８年８月２９日　水曜日　午前１１時１２分

Mantenimiento y ajustes periódicos
8-21
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU51921
Llantas de aleación
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a la s ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si observa
algún daño, haga cambiar la rueda en
un concesionario Yamaha. No intente
realizar ni la más mínima reparación
en una rueda. Una rueda deformada o
agrietada debe sustituirse.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Después de reparar o cambiar el neu-
mático de la rueda delantera, apriete
la tuerca del vástago de la válvula y la
contratuerca con lo s pares especifica-
dos.
SAU50861
Comprobación del juego libre de
las manetas de freno delantero y
trasero
Delante
Detrás
No debe existir ningún juego en los extre-
mos de las manetas de freno. Si hay juego,
haga revisar el sistema de frenos en un
concesionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blando o es ponjoso de la mane-
ta del freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo pur-
gar en un concesionario Yamaha antes
de utilizar el vehículo. La presencia de
aire en el sistema hidráulico reducirá las
prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-

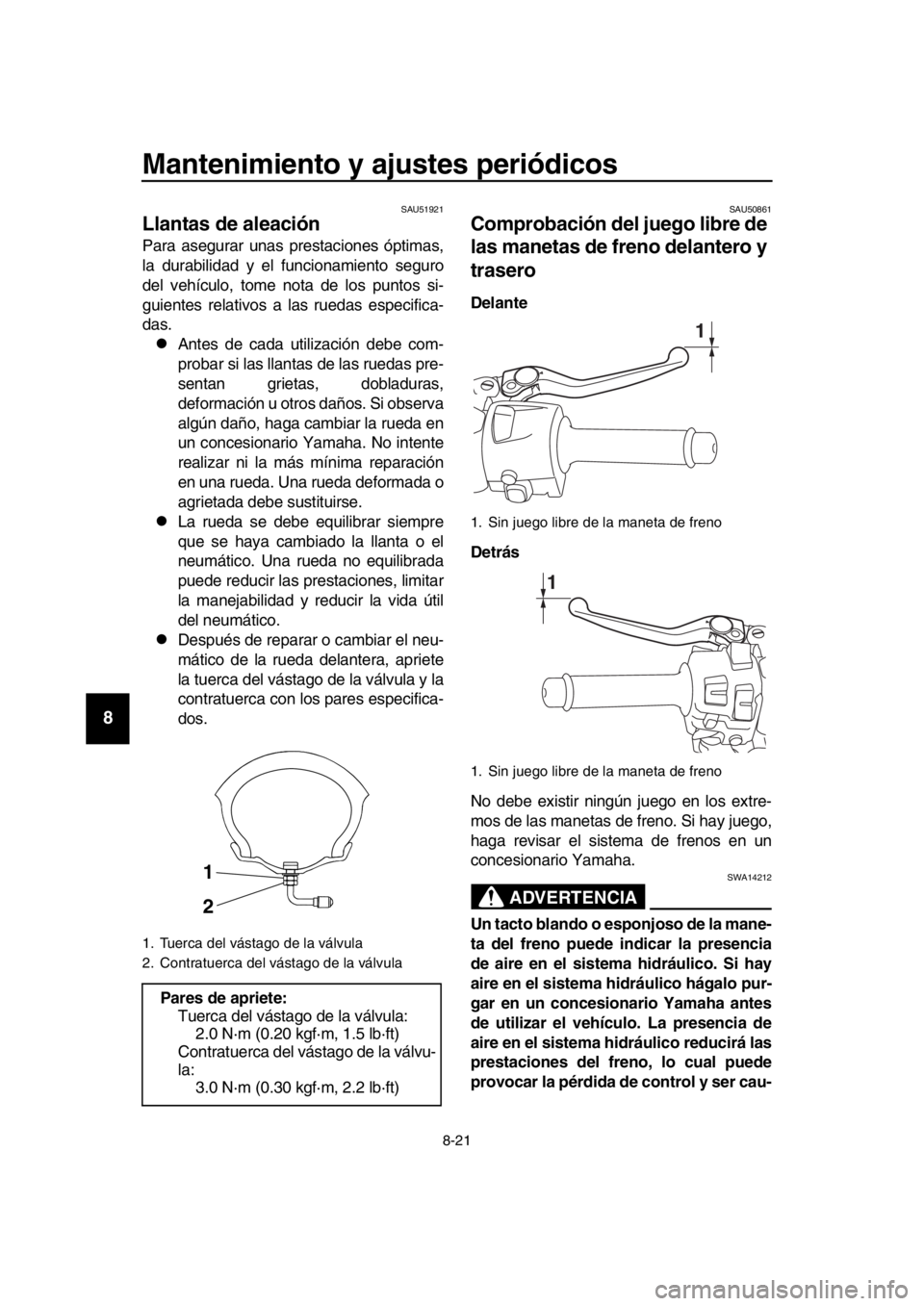

1. Tuerca del vástago de la válvula
2. Contratuerca del vástago de la válvula
Pares de apriete: Tuerca del vástago de la válvula:2.0 N·m (0.20 kgf·m, 1.5 lb·ft)
Contratuerca del vástago de la válvu-
la:
3.0 N·m (0.30 kgf·m, 2.2 lb·ft)
1
2
1. Sin juego libre de la maneta de freno
1. Sin juego libre de la maneta de freno
1
1
BV1-9-S2.book 21 ページ ２０１８年８月２９日　水曜日　午前１１時１２分

Mantenimiento y ajustes periódicos
8-22
1
2
3
4
5
6
7
8
9
10
11
12
13
14
sa de accidente.SAU53033
Ajuste del cable de bloqueo del
freno trasero
Compruebe periódicamente la longitud del
cable de bloqueo del freno trasero y ajúste-
la según sea necesario. 1. Suelte la palanca de bloqueo del freno trasero.
2. Para incrementar la longitud del cable de bloqueo del freno trasero, gire la
tuerca de ajuste situada en la pinza del
freno trasero en la dirección (a). Para
reducir la longitud del cable de blo-
queo del freno trasero, gire la tuerca
de ajuste en la dirección (b).
3. Verifique que la palanca de bloqueo del freno trasero (página 5-18) funcio-
ne correctamente y que la rueda trase-
ra gire libremente cuando el freno está
desbloqueado.
ADVERTENCIA
SWA20290
Si no consigue obtener el ajuste correc-
to con el procedimiento descrito, acuda
a un concesionario Yamaha para efec-
tuar el ajuste.

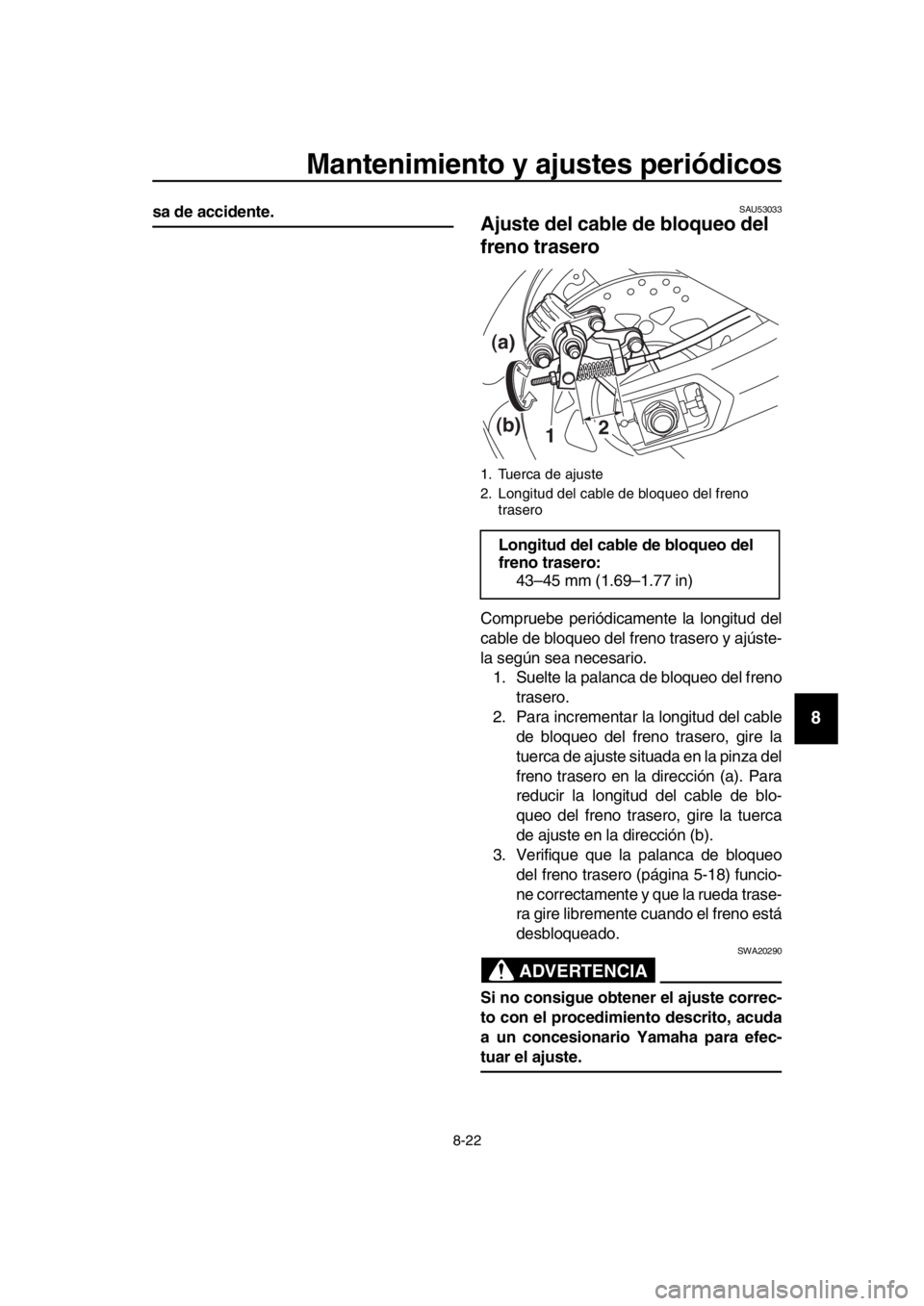

1. Tuerca de ajuste
2. Longitud del cable de bloqueo del freno trasero
Longitud del cable de bloqueo del
freno trasero:43–45 mm (1.69–1.77 in)
12
(a)
(b)
BV1-9-S2.book 22 ページ ２０１８年８月２９日　水曜日　午前１１時１２分

Mantenimiento y ajustes periódicos
8-23
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU52293
Comprobación del bloqueo del
freno trasero
Debe comprobar el bloqueo del freno trase-
ro según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase. 1. Ajuste el cable de bloqueo del freno trasero.
2. Bloquee el freno trasero y, a continua- ción, empuje el vehículo para verificar
si el bloqueo funciona correctamente.
3. La pinza de bloqueo del freno trasero está provista de un indicador de des-
gaste que permite comprobar la pasti-
llas de bloqueo. Para comprobar las
pastillas de bloqueo del freno trasero,
observe la posición del indicador
cuando acciona la palanca de blo-
queo. Si el indicador ha sobrepasado
la ranura de indicación de desgaste,
haga revisar el bloqueo del freno tra-
sero en un concesionario Yamaha.
4. Verifique que la funda de goma no esté rasgada o agrietada.
SAU22312
Comprobación de las pastillas de
freno delantero y trasero
Freno delantero
Freno trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se es pecifican en el cuadro
de mantenimiento periódico y engrase.
Cada pastilla de freno dispone de un indica-
dor de desgaste que le permite comprobar
éste sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe la posición del indicador
de desgaste mientras aplica el freno. Si una
pastilla de freno se ha desgastado hasta el
punto en que el indicador de desgaste casi
toca el disco de freno, solicite a un conce-
sionario Yamaha que cambie el conjunto de
las pastillas de freno.

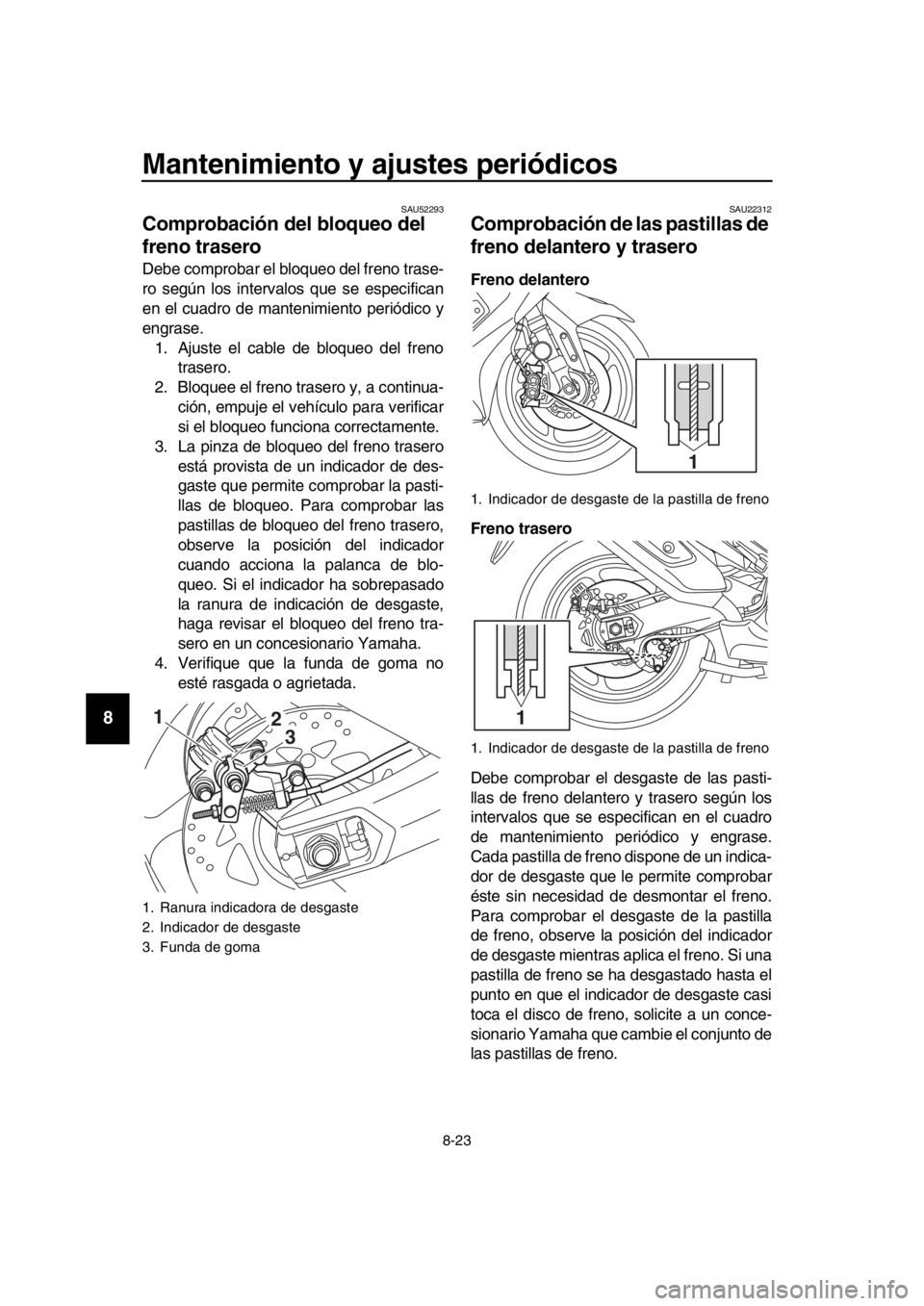

1. Ranura indicadora de desgaste
2. Indicador de desgaste
3. Funda de goma
2 31
1. Indicador de desgaste de la pastilla de freno
1. Indicador de desgaste de la pastilla de freno
1
1
BV1-9-S2.book 23 ページ ２０１８年８月２９日　水曜日　午前１１時１２分

Mantenimiento y ajustes periódicos
8-24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU22583

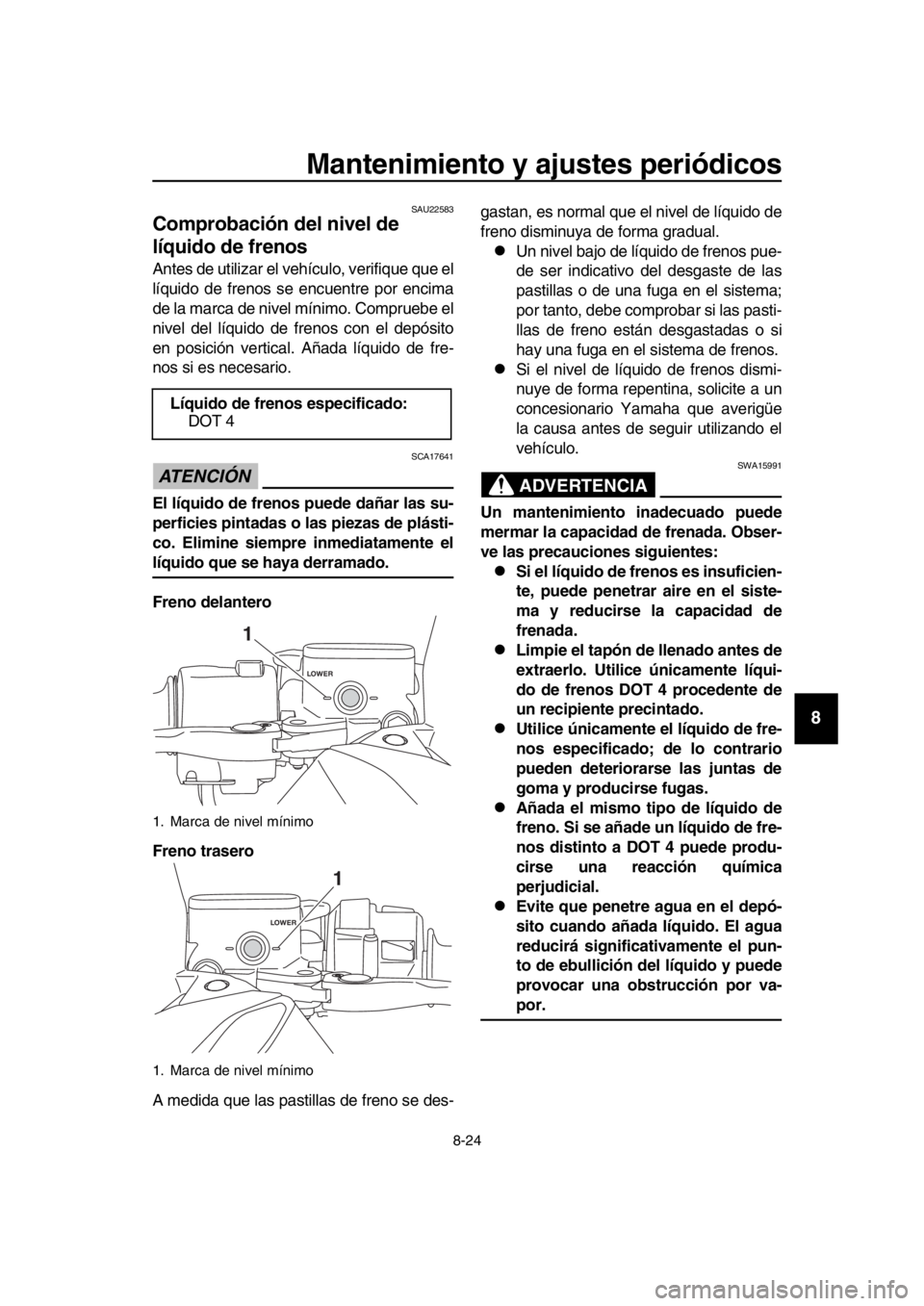

Comprobación del nivel de
líquido de frenos
Antes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con el depósito
en posición vertical. Añada líquido de fre-
nos si es necesario.
ATENCIÓN
SCA17641
El líquido de frenos puede dañar las su-
perficies pintadas o las piezas de plásti-
co. Elimine siempre inmediatamente el
líquido que se haya derramado.
Freno delantero
Freno trasero
A medida que las pastillas de freno se des- gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual.
Un nivel bajo de líquido de frenos pue-
de ser indicativo del desgaste de las
pastillas o de una fuga en el sistema;
por tanto, debe comprobar si las pasti-
llas de freno están desgastadas o si
hay una fuga en el sistema de frenos.
Si el nivel de líquido de frenos dismi-
nuye de forma repentina, solicite a un
concesionario Yamaha que averigüe
la causa antes de seguir utilizando el
vehículo.
ADVERTENCIA
SWA15991
Un mantenimiento inadecuado puede
mermar la capacidad de frenada. Obser-
ve las precauciones siguientes:
Si el líquido de frenos es insuficien-
te, puede penetrar aire en el siste-
ma y reducirse la capacidad de
frenada.
Limpie el tapón de llenado antes de
extraerlo. Utilice únicamente líqui-
do de frenos DOT 4 procedente de
un recipiente precintado.
Utilice únicamente el líquido de fre-
nos especificado; de lo contrario
pueden deteriorarse las juntas de
goma y producirse fugas.
Añada el mismo tipo de líquido de
freno. Si se añade un líquido de fre-
nos distinto a DOT 4 puede produ-
cirse una reacción química
perjudicial.
Evite que penetre agua en el depó-
sito cuando añada líquido. El agua
reducirá significativamente el pun-
to de ebullición del líquido y puede
provocar una obstrucción por va-
por.
Líquido de frenos especificado:
DOT 4
1. Marca de nivel mínimo
1. Marca de nivel mínimo
1
LOWER
1
LOWER
BV1-9-S2.book 24 ページ ２０１８年８月２９日　水曜日　午前１１時１２分

Mantenimiento y ajustes periódicos
8-25
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU22734
Cambio del líquido de frenos
Haga cambiar el líquido de frenos cada 2
años en un concesionario Yamaha. Ade-
más, se deben cambiar las juntas de las
bombas y pinzas de freno, así como los tu-
bos de freno, según los intervalos indicados
a continuación o antes si están dañados o
presenten fugas.
Juntas de freno: cada 2 años
Tubos de freno: cada 4 años
SAU51991
Juego de la correa de
transmisión
Debe comprobar y ajustar el juego de la co-
rrea de transmisión en un concesionario
Yamaha según los intervalos que se espe-
cifican en el cuadro de mantenimiento pe-
riódico y engrase.
BV1-9-S2.book 25 ページ ２０１８年８月２９日　水曜日　午前１１時１２分
