6447-3. Opérations d’entretien à réaliser soi-même
moteur du même type que celle
qui se trouve déjà dans le
moteur.
1Retirez le bouchon de rem-
plissage d’huile moteur en le
tournant dans le sens
contraire à celui des aiguilles
d’une montre.
2 Ajoutez l’huile moteur lente-
ment, tout en vérifiant la
jauge d’huile.
3 Remettez le bouchon de
remplissage d’huile moteur
en place, en le tournant dans
le sens des aiguilles d’une
montre.
■Consommation d’huile moteur
Une certaine quantité d’huile moteur
sera consommée pendant la
conduite. Dans les circonstances
suivantes, il se peut que la consom-
mation d’huile moteur augmente et
qu’il soit nécessaire d’en ajouter
entre les intervalles de vidanges
d’huile prévus.
●Lorsque le moteur est neuf, par
exemple immédiatement après
avoir acheté le véhicule ou rem-
placé le moteur
●Si une huile de mauvaise qualité
ou de viscosité inadéquate est uti-
lisée
●Lorsque vous roulez à haut régime ou avec une charge
lourde, lors d’un remorquage, ou
lorsque vous accélérez ou ralen-
tissez fréquemment
●Lorsque vous laissez le moteur
tourner au ralenti pendant une
longue période, ou lorsque vous
roulez fréquemment dans une cir-
culation dense
AVERTISSEMENT
■Huile moteur usagée
●L’huile moteur usagée contient
des produits polluants nocifs,
qui risquent de provoquer des
affections cutanées telles
qu’une inflammation ou un can-
cer de la peau. Évitez dès lors
tout contact prolongé et répété
avec de l’huile moteur usagée.
Pour éliminer les résidus d’huile
moteur, lavez-vous soigneuse-
ment la peau à l’eau et au
savon.
●Ne jetez l’huile et les filtres usa-
gés que de manière sécuritaire
et appropriée. Ne jetez pas
l’huile et les filtres usagés aux
ordures, dans les égouts ou sur
le sol. Pour plus d’informations
sur le recyclage ou la mise au
rebut, communiquez avec votre
concessionnaire Toyota, une
station-service ou un magasin
d’accessoires pour automo-
biles.
●Ne laissez pas d’huile moteur
usagée à la portée des enfants.
NOTE
■Pour éviter d’endommager
gravement le moteur
Vérifiez le niveau d’huile réguliè-
rement.

6487-3. Opérations d’entretien à réaliser soi-même

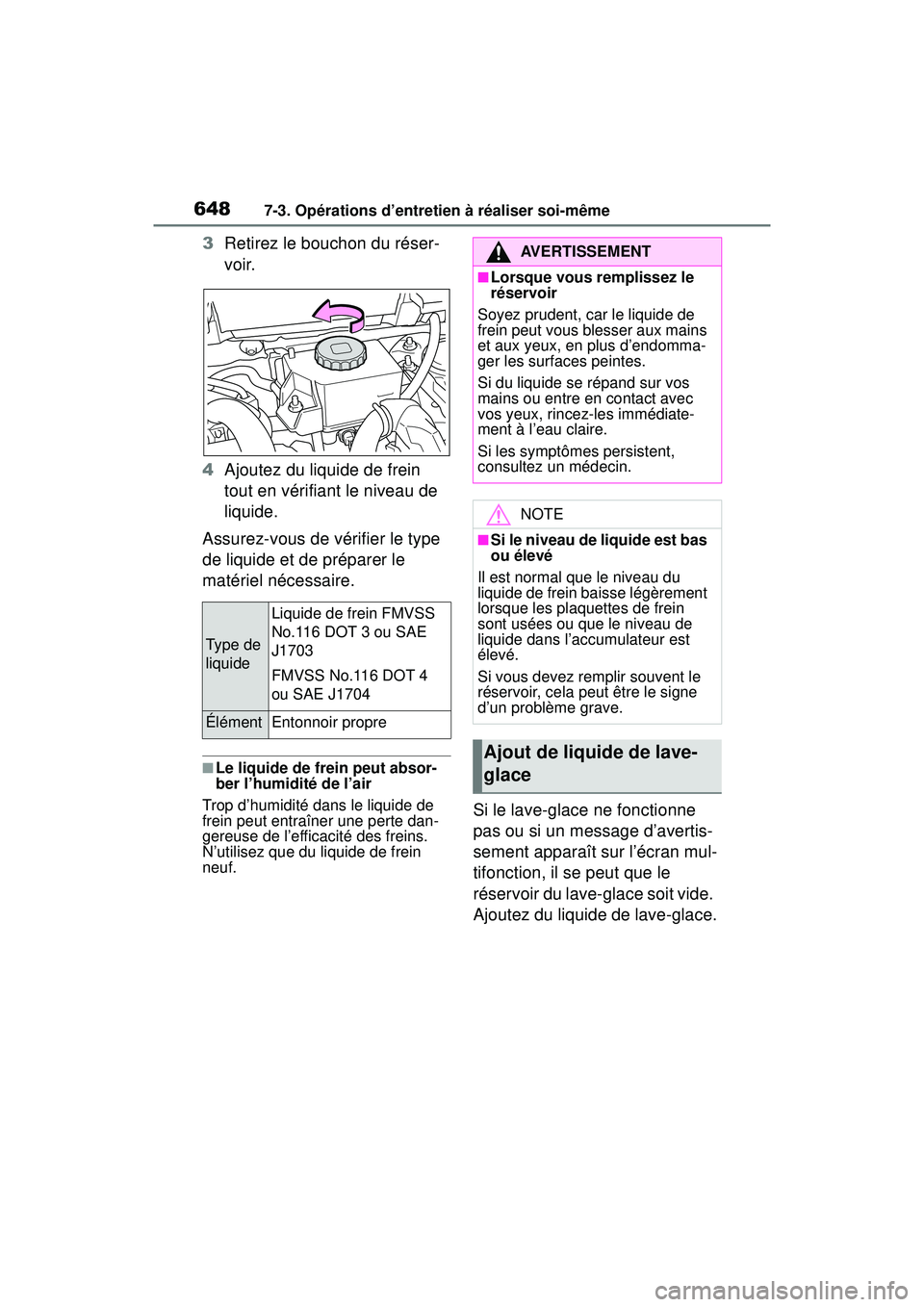

3Retirez le bouchon du réser-
voir.
4 Ajoutez du liquide de frein
tout en vérifiant le niveau de
liquide.
Assurez-vous de vérifier le type
de liquide et de préparer le
matériel nécessaire.
■Le liquide de frein peut absor-
ber l’humidité de l’air
Trop d’humidité dans le liquide de
frein peut entraîner une perte dan-
gereuse de l’efficacité des freins.
N’utilisez que du liquide de frein
neuf.
Si le lave-glace ne fonctionne
pas ou si un message d’avertis-
sement apparaît sur l’écran mul-
tifonction, il se peut que le
réservoir du lave-glace soit vide.
Ajoutez du liquide de lave-glace.
Type de
liquide
Liquide de frein FMVSS
No.116 DOT 3 ou SAE
J1703
FMVSS No.116 DOT 4
ou SAE J1704
ÉlémentEntonnoir propre
AVERTISSEMENT
■Lorsque vous remplissez le
réservoir
Soyez prudent, car le liquide de
frein peut vous blesser aux mains
et aux yeux, en plus d’endomma-
ger les surfaces peintes.
Si du liquide se répand sur vos
mains ou entre en contact avec
vos yeux, rincez-les immédiate-
ment à l’eau claire.
Si les symptômes persistent,
consultez un médecin.
NOTE
■Si le niveau de liquide est bas
ou élevé
Il est normal que le niveau du
liquide de frein baisse légèrement
lorsque les plaquettes de frein
sont usées ou que le niveau de
liquide dans l’accumulateur est
élevé.
Si vous devez remplir souvent le
réservoir, cela peut être le signe
d’un problème grave.
Ajout de liquide de lave-
glace

6817-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Si la pile de la clé est à plat
Vous pourriez remarquer les pro-
blèmes suivants :
●Le système Smart key (si le véhi-
cule en est doté) et la télécom-
mande ne fonctionneront pas
correctement.
●La portée de fonctionnement sera
réduite.
Préparez le matériel suivant
avant de remplacer la batterie :
 Tournevis à tête plate
 Petit tournevis à tête plate
 Pile au lithium CR2032
■Utilisez une pile au lithium de
type CR2032
●Vous pouvez acheter des piles
chez votre concessionnaire
Toyota, dans un magasin d’appa-
reils électriques ou dans un maga-
sin d’appareils photographiques.
●Ne remplacez la pile que par une
pile identique ou équivalente
recommandée par le fabricant.
●Mettez les piles usagées au rebut
en respectant la législation locale
en vigueur.
Véhicules non dotés du sys-
tème Smart key
1 Retirez le couvercle.
Utilisez un tournevis de taille adé-
quate. Si vous forciez pour retirer le
couvercle, vous pourriez l’endom-
mager.
Pour éviter d’endommager la clé,
couvrez la pointe du tournevis d’un
chiffon.
2Retirez le couvercle de la
pile.
Si le couvercle de la pile est difficile
à retirer, soulevez le bord pour le
retirer.
3Retirez la pile vide.
Utilisez un tournevis de taille adé-
quate pour retirer la pile.
Insérez une pile neuve avec la
Pile de la télécom-
mande/de la clé à
puce
Si la pile est déchargée,
remplacez-la par une pile
neuve.
Matériel à préparer
Remplacement de la pile

6847-3. Opérations d’entretien à réaliser soi-même

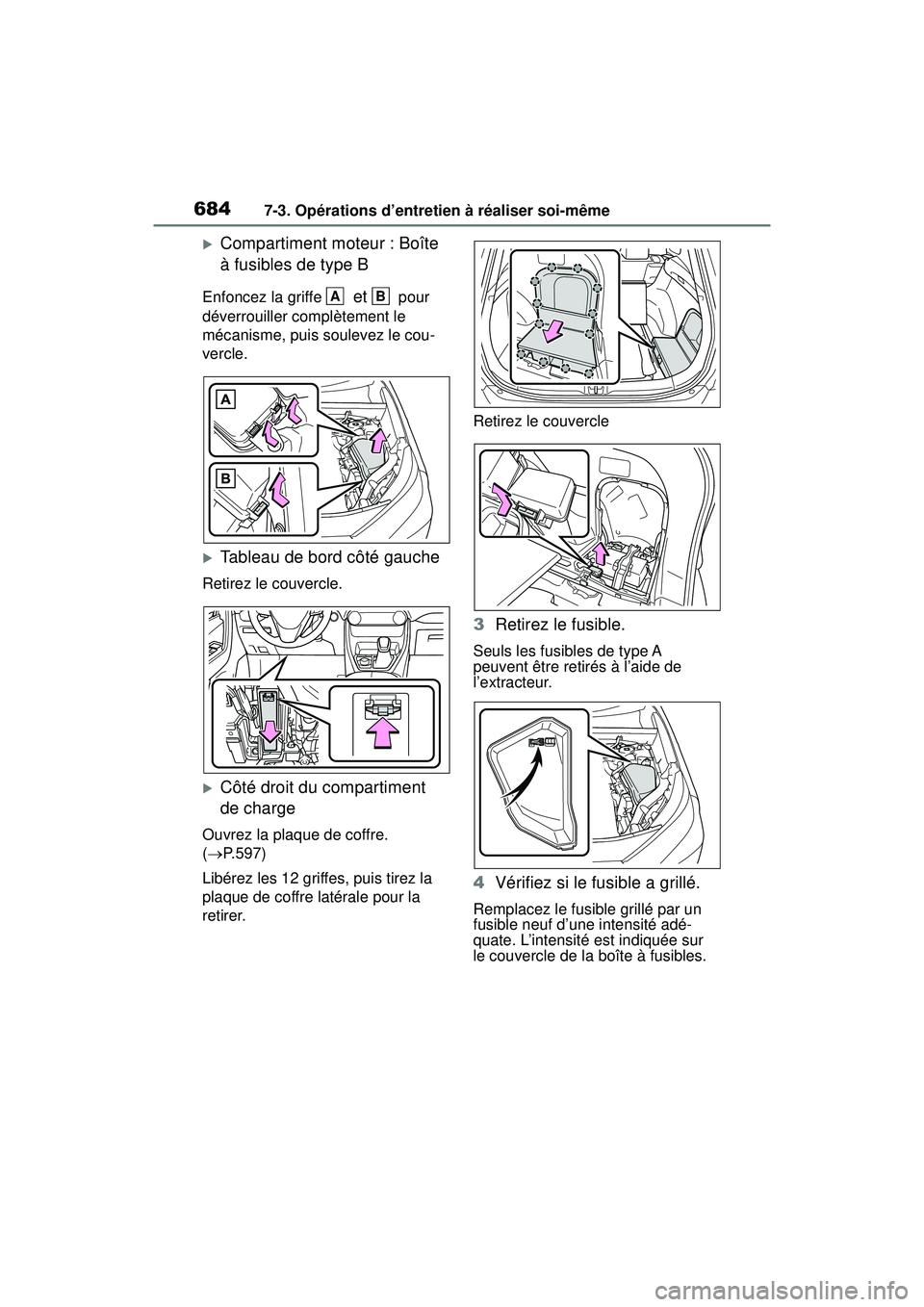

Compartiment moteur : Boîte
à fusibles de type B
Enfoncez la griffe et pour
déverrouiller complètement le
mécanisme, puis soulevez le cou-
vercle.
Tableau de bord côté gauche
Retirez le couvercle.
Côté droit du compartiment
de charge
Ouvrez la plaque de coffre.
(  P.597)
Libérez les 12 griffes, puis tirez la
plaque de coffre latérale pour la
retirer. Retirez le couvercle
3
Retirez le fusible.
Seuls les fusibles de type A
peuvent être retirés à l’aide de
l’extracteur.
4Vérifiez si le fusible a grillé.
Remplacez le fusible grillé par un
fusible neuf d’une intensité adé-
quate. L’intensité est indiquée sur
le couvercle de la boîte à fusibles.
AB

6887-3. Opérations d’entretien à réaliser soi-même

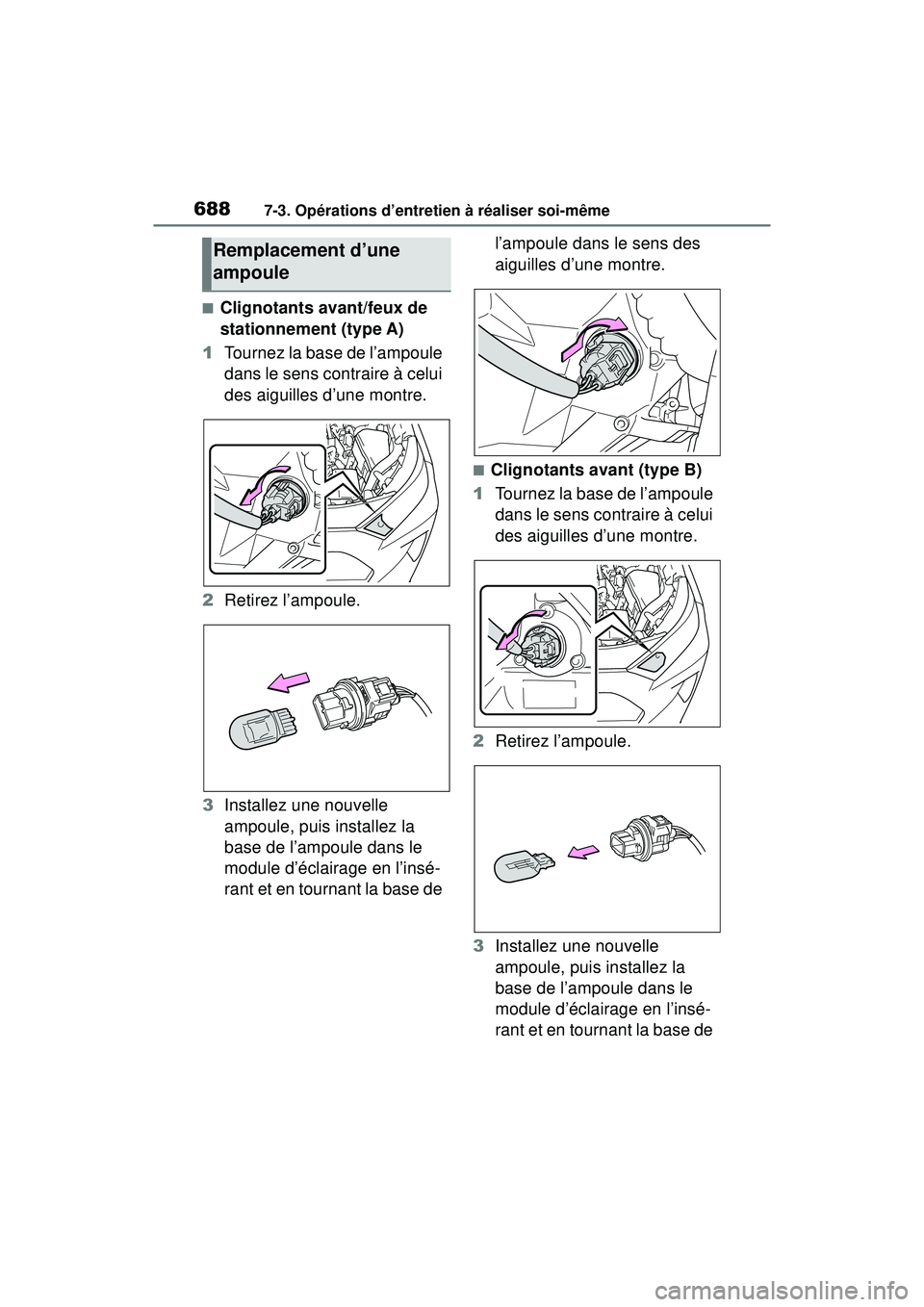

■Clignotants avant/feux de
stationnement (type A)
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de l’ampoule dans le sens des
aiguilles d’une montre.
■Clignotants avant (type B)
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de
Remplacement d’une
ampoule

6897-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
l’ampoule dans le sens des
aiguilles d’une montre.

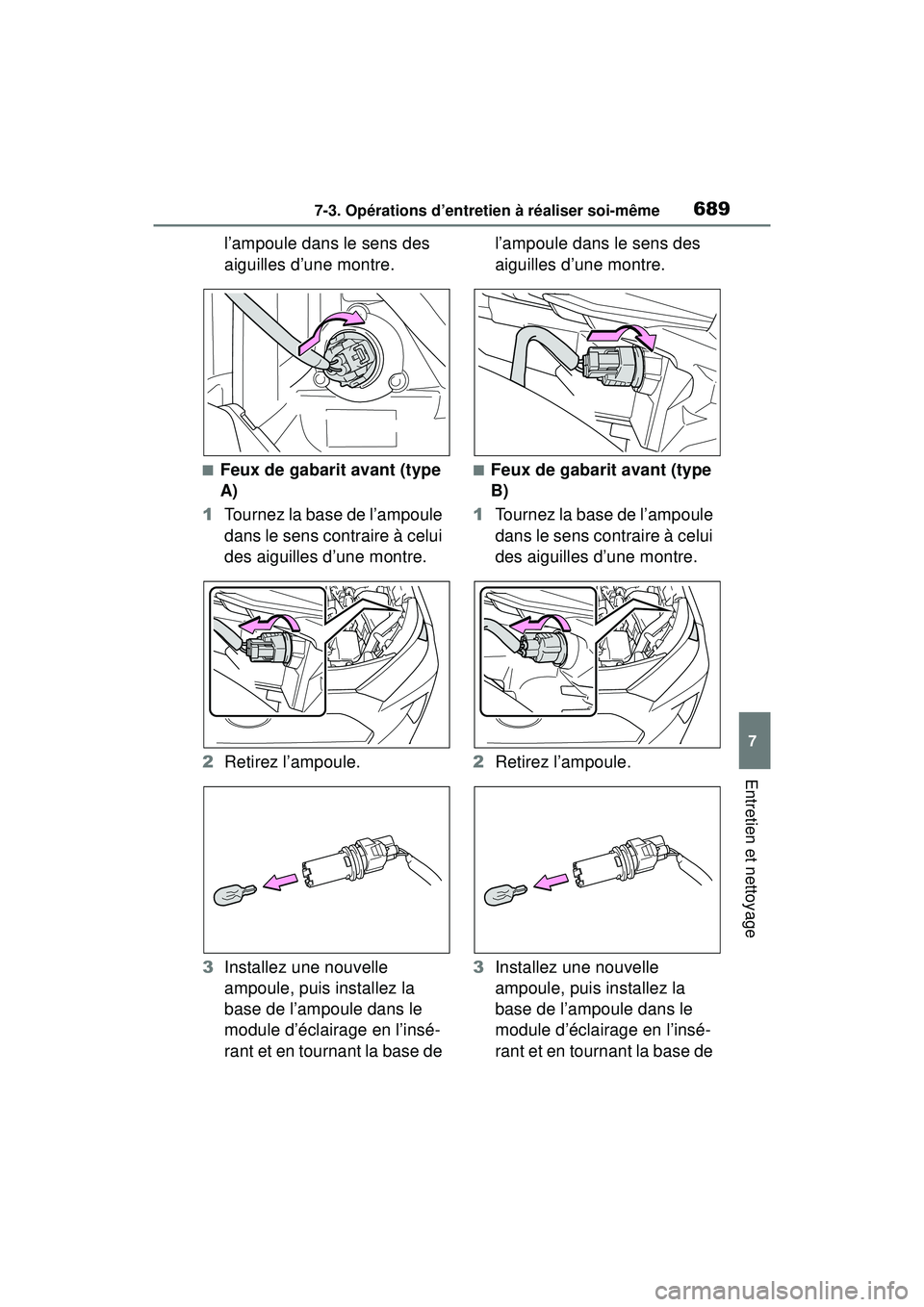

■Feux de gabarit avant (type
A)
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de l’ampoule dans le sens des
aiguilles d’une montre.■Feux de gabarit avant (type
B)
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de

7458-2. Procédures en cas d’urgence
8
En cas de problème

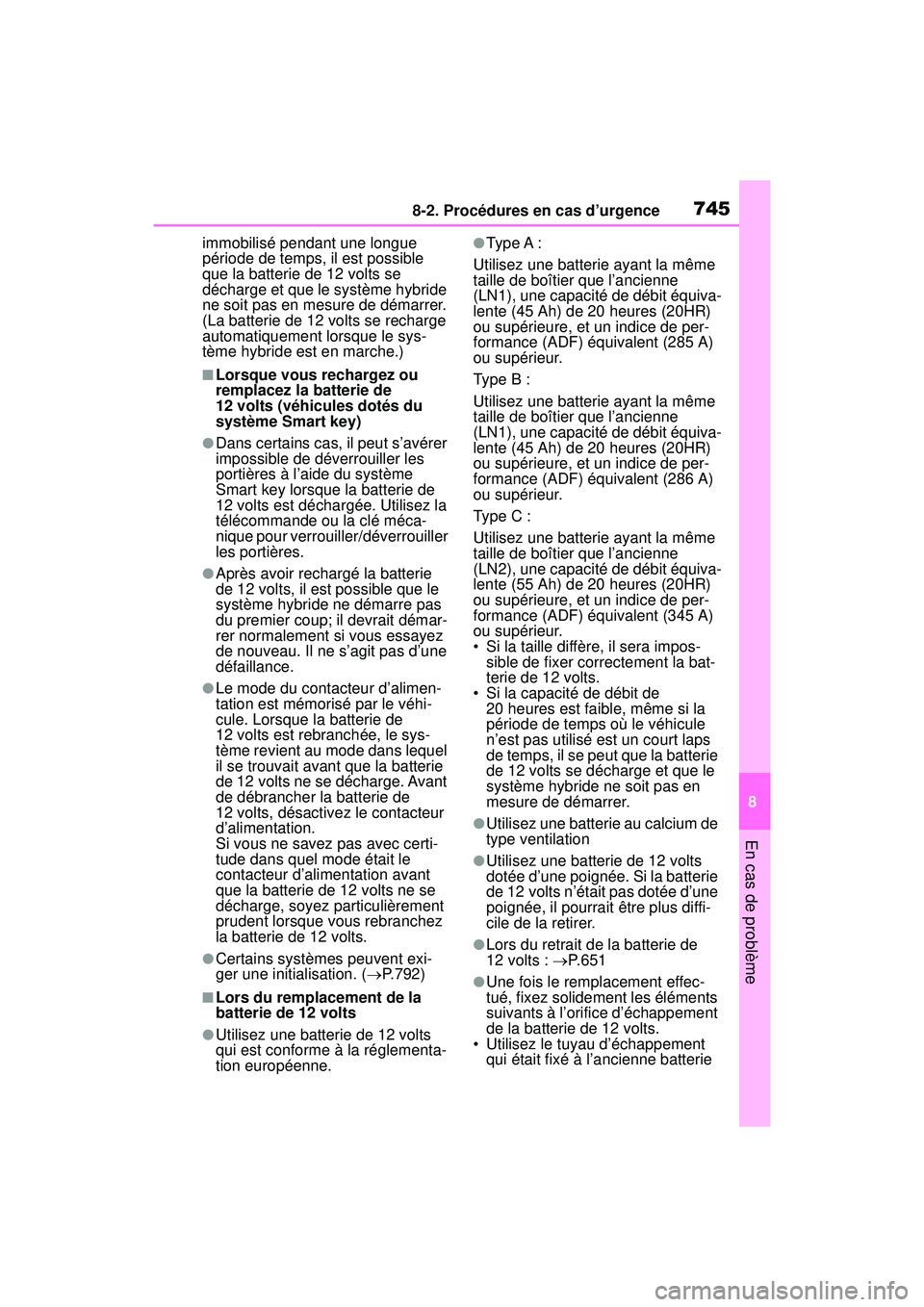

immobilisé pendant une longue
période de temps, il est possible
que la batterie de 12 volts se
décharge et que le système hybride
ne soit pas en mesure de démarrer.
(La batterie de 12 volts se recharge
automatiquement lorsque le sys-
tème hybride est en marche.)
■Lorsque vous rechargez ou
remplacez la batterie de
12 volts (véhicules dotés du
système Smart key)
●Dans certains cas, il peut s’avérer
impossible de déverrouiller les
portières à l’aide du système
Smart key lorsque la batterie de
12 volts est déchargée. Utilisez la
télécommande ou la clé méca-
nique pour verrouiller/déverrouiller
les portières.
●Après avoir rechargé la batterie
de 12 volts, il est possible que le
système hybride ne démarre pas
du premier coup; il devrait démar-
rer normalement si vous essayez
de nouveau. Il ne s’agit pas d’une
défaillance.
●Le mode du contacteur d’alimen-
tation est mémorisé par le véhi-
cule. Lorsque la batterie de
12 volts est rebranchée, le sys-
tème revient au mode dans lequel
il se trouvait avant que la batterie
de 12 volts ne se décharge. Avant
de débrancher la batterie de
12 volts, désactivez le contacteur
d’alimentation.
Si vous ne savez pas avec certi-
tude dans quel mode était le
contacteur d’alimentation avant
que la batterie de 12 volts ne se
décharge, soyez particulièrement
prudent lorsque vous rebranchez
la batterie de 12 volts.
●Certains systèmes peuvent exi-
ger une initialisation. (P.792)
■Lors du remplacement de la
batterie de 12 volts
●Utilisez une batterie de 12 volts
qui est conforme à la réglementa-
tion européenne.
●Typ e A :
Utilisez une batterie ayant la même
taille de boîtier que l’ancienne
(LN1), une capacité de débit équiva-
lente (45 Ah) de 20 heures (20HR)
ou supérieure, et un indice de per-
formance (ADF) équivalent (285 A)
ou supérieur.
Typ e B :
Utilisez une batterie ayant la même
taille de boîtier que l’ancienne
(LN1), une capacité de débit équiva-
lente (45 Ah) de 20 heures (20HR)
ou supérieure, et un indice de per-
formance (ADF) équivalent (286 A)
ou supérieur.
Typ e C :
Utilisez une batterie ayant la même
taille de boîtier que l’ancienne
(LN2), une capacité de débit équiva-
lente (55 Ah) de 20 heures (20HR)
ou supérieure, et un indice de per-
formance (ADF) équivalent (345 A)
ou supérieur.
• Si la taille diffère, il sera impos- sible de fixer correctement la bat-
terie de 12 volts.
• Si la capacité de débit de
20 heures est faible, même si la
période de temps où le véhicule
n’est pas utilisé est un court laps
de temps, il se peut que la batterie
de 12 volts se décharge et que le
système hybride ne soit pas en
mesure de démarrer.
●Utilisez une batterie au calcium de
type ventilation
●Utilisez une batterie de 12 volts
dotée d’une poignée. Si la batterie
de 12 volts n’était pas dotée d’une
poignée, il pourrait être plus diffi-
cile de la retirer.
●Lors du retrait de la batterie de
12 volts : P. 6 5 1
●Une fois le remplacement effec-
tué, fixez solidement les éléments
suivants à l’orifice d’échappement
de la batterie de 12 volts.
• Utilisez le tuyau d’échappement qui était fixé à l’ancienne batterie

814Index alphabétique
Remorquage/tractionContrôle du tangage de remorque ............................ 410
Œillet de remorquage d’urgence ................................... 707, 729
Remorquage avec les quatre roues au sol........................ 233
Remorquage d’urgence........ 707
Traction d’une remorque ...... 222
Remorquage avec les quatre roues au sol .......................... 233
Remplacement Ampoules ............................. 686
Fusibles ................................ 683
Lame d’essuie-glace ............ 677
Pile de la clé à puce ............. 681
Pile de la télécommande ...... 681
Pneus ................................... 728
Remplissage du réservoir ..... 268 Capacité ............................... 757
Ouverture du bouchon du réser-voir de carburant ................ 269
S’il est impossible d’ouvrir le panneau de réservoir ......... 739
Types de carburant ...... 757, 765
Rétroviseur Rétroviseur intérieur ............. 179
Rétroviseur numérique ......... 181
Rétroviseurs extérieurs ........ 191
Rétroviseur intérieur ...... 179, 181
Rétroviseur numérique .......... 181
Rétroviseurs Désembueurs des rétroviseurs extérieurs ........................... 581
Miroirs de pare-soleil ............ 601
Rétroviseur intérieur ............. 179
Rétroviseur numérique ......... 181
Rétroviseurs extérieurs ........ 191
Rétroviseurs extérieurs ......... 191 BSM (moniteur d’angle mort)314
Chauffage............................. 581
Désembueurs des rétroviseurs extérieurs............................581
Rabattement .........................192
Réglage et rabattement ........191
Réglage ................................191
Roues.......................................668 Dimensions...........................762
Remplacement des roues ....668
RSA (aide sur les panneaux rou- tiers) .......................................298
S
Sécurité des enfants ................54 Contacteur de verrouillage des glaces assistées .................195
Dispositif de retenue pour enfants..................................57
Port de la ceinture de sécurité par les enfants ......................32
Précautions relatives à la batte- rie de 12 volts .............650, 747
Précautions relatives à la ral- longe de ceinture de sécurité33
Précautions relatives au hayon ...........................................144
Précautions relatives au pan- neau de toit transparent pano-
ramique ..............................203
Précautions relatives au pan- neau de toit transparent .....198
Précautions relatives au volant chauffant et aux sièges chauf-
fants....................................586
Précautions relatives aux cein- tures de sécurité ...................31
Précautions relatives aux cous- sins gonflables......................42
Précautions relatives aux glaces assistées ............................195
Précautions relatives aux piles retirées de la clé .................683
Précautions relatives aux sièges chauffants ...........................586
