2019 TOYOTA PROACE CITY VERSO kontrolky

2



 ■Přehled
Štítky 4
 ■Ekologické ježdění
Eko trénink 8
1Přístroje
Přístrojová deska 9Výstražné a informační kontrolky 11Ukazatele 16Cestovní počítač 21Nastavení data a času 22
2Přístup
Elektronický klíč s funkcí dálkového ovladače a integrovaného klíče 23Záložní postupy 28Centrální zamykání/odemykání 31Dveře 32Obecná doporučení pro boční posuvné dveře 33
Alarm 34Elektricky ovládaná okna 37Vyklápění oken zadních dveří 38
3Snadnost používání a komfort
Obecná doporučení pro sedadla 39Přední sedadla 40Nastavení volantu 42Zrcátka 43
Zadní sedadlová lavice (řada 2) 44
Zadní sedadla (řada 2) 45Zadní sedadla (řada 3) 46Vybavení interiéru 49Dvoupolohová krycí police zavazadlového prostoru (odnímatelná) 55Kryt zavazadel (7 míst) 55Výstražný trojúhelník 56Topení a větrání 56Topení 57Manuální klimatizace 57Dvouzónová automatická klimatizace 58Odmlžení – odmrazení čelního skla 60Odmlžení – odmrazení zadního skla 61Zadní topení a klimatizace 62Další systém topení/větrání 62
4Osvětlení a viditelnost
Ovládací páčka světel 66Směrové ukazatele 67Automatické rozsvícení světlometů 67Světla pro denní svícení / Obrysová světla 68Parkovací světla 68
Automatická tlumená světla 69Nastavení výšky paprsku světlometů 70Ovládací páčka stěračů 70Výměna lišty stěrače 73Automatické stírání 73
5Bezpečnost
Obecná bezpečnostní doporučení 75Nouzový nebo asistenční hovor 76
Výstražná světla 78Klakson 78Elektronické řízení stability (ESC) 78Nová regulace přilnavosti 81Hill Assist Descent Control 82Bezpečnostní pásy 83Airbagy 86Dětské sedačky 89Deaktivace airbagu spolujezdce vepředu 91Dětské sedačky ISOFIX 94Dětské sedačky i-Size 97Ruční dětský zámek 98Elektrický dětský zámek 98
6Řízení
Doporučení pro jízdu 99Spuštění/vypnutí motoru 101Ruční parkovací brzda 105Elektrická parkovací brzda 105Asistent rozjezdu do kopce 1085stupňová manuální převodovka 1096stupňová manuální převodovka 109
Automatická převodovka 11 0Ukazatel účinnosti převodu 11 3Stop & Start 11 4Detekce podhuštění 11 6Průhledový displej 11 7Asistenti pro jízdu a manévrování – Obecná doporučení 11 8Speed Limit recognition and recommandation 120
Omezovač rychlosti 124

11
Přístroje
1
Otáčkoměr


Otáčkoměr (× 1000 ot./min).
Výstražné a informační
kontrolky
Zobrazují se jako symboly. Výstražné a informační kontrolky informují řidiře o poruše (výstražné kontrolky) nebo provozním stavu systému (informační kontrolky činnosti nebo deaktivace). Určité kontrolky svítí dvěma způsoby (svítí nebo blikají) a/nebo různými barvami.
Související varování
Rozsvícení kontrolky může být doprovázeno zvukovým signálem a/nebo zobrazením zprávy
na displeji.Určení souvislosti mezi typem upozornění s provozním stavem vozidla umožňuje určit, zda
je situace normální nebo zda došlo k poruše. Další informace najdete v popisu jednotlivých kontrolek.
Když je zapalování zapnuto
Určité červené nebo oranžové výstražné kontrolky se na několik sekund po zapnutí zapalování rozsvítí. Tyto výstražné kontrolky zhasnou, jakmile bude motor nastartován.Další informace o systému nebo funkci najdete v příslušné části.
Stále svítící výstražná
kontrolka
Rozsvícení červené nebo oranžové výstražné kontrolky značí, že došlo k poruše, což vyžaduje další vyšetřování.
Pokud výstražná kontrolka zůstává svítit
Reference (1), (2) a (3) v popisu výstražné a informační kontrolky značí, zda byste měli kromě provedení doporučených akcí také kontaktovat kvalifikovaného odborníka.
(1): Vozidlo je nutné zastavit.Zastavte, jakmile to bude bezpečné, a vypněte zapalování.(2): Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.(3): Navštivte dealera TOYOTA nebo kvalifikovaný servis.
Seznam výstražných
a informačních kontrolek
Červené výstražné/informační kontrolky
STOPSvítí, spolu s další výstražnou kontrolkou, za doprovodu zprávy a zvukového signálu.Byla zjištěna závažná porucha motoru, brzdového systému, posilovače řízení, automatické převodovky nebo závažná chyba elektrického systému.Proveďte postup (1) a pak (2).
Tlak motorového olejeSvítí.Došlo k poruše systému mazání motoru.Proveďte postup (1) a pak (2).
BrzdySvítí.Hladina brzdové kapaliny výrazně klesla.Proveďte postup (1), poté doplňte brzdovou kapalinu, která splňuje doporučení výrobce.
Pokud problém přetrvává, proveďte postup (2).Svítí.Systém distribuce síly elektronické brzdy (EBFD) je vadný.Proveďte postup (1) a pak (2).
Parkovací brzdaSvítí.Parkovací brzda je zatažena nebo nebyla řádně uvolněna.

12

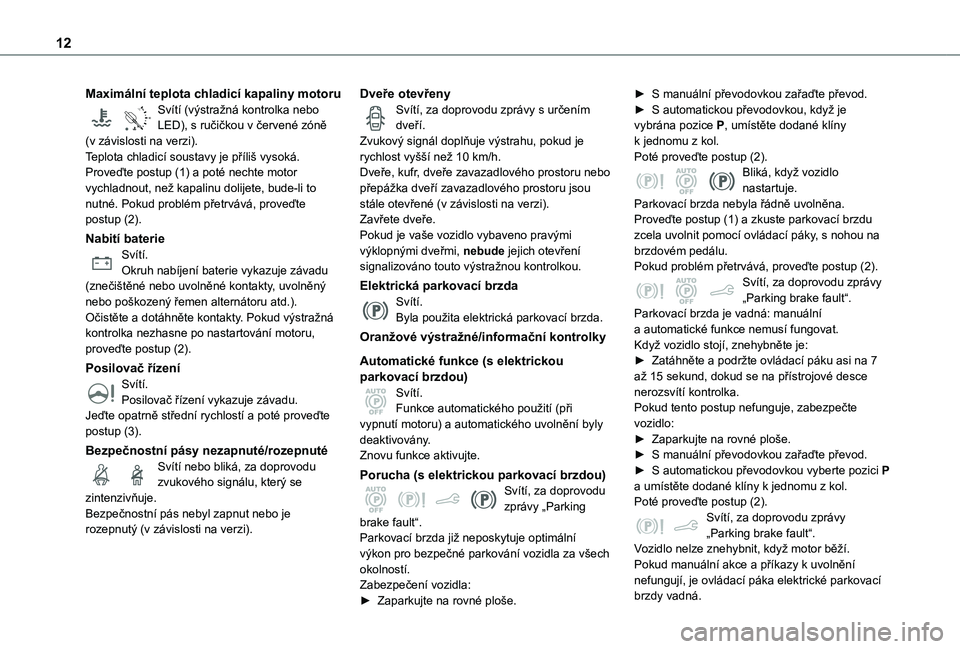

Maximální teplota chladicí kapaliny motoru
90°CSvítí (výstražná kontrolka nebo LED), s ručičkou v červené zóně (v závislosti na verzi).Teplota chladicí soustavy je příliš vysoká.Proveďte postup (1) a poté nechte motor vychladnout, než kapalinu dolijete, bude-li to nutné. Pokud problém přetrvává, proveďte postup (2).
Nabití baterieSvítí.Okruh nabíjení baterie vykazuje závadu (znečištěné nebo uvolněné kontakty, uvolněný nebo poškozený řemen alternátoru atd.).Očistěte a dotáhněte kontakty. Pokud výstražná kontrolka nezhasne po nastartování motoru, proveďte postup (2).
Posilovač řízeníSvítí.Posilovač řízení vykazuje závadu.Jeďte opatrně střední rychlostí a poté proveďte postup (3).
Bezpečnostní pásy nezapnuté/rozepnutéSvítí nebo bliká, za doprovodu zvukového signálu, který se zintenzivňuje.Bezpečnostní pás nebyl zapnut nebo je rozepnutý (v závislosti na verzi).
Dveře otevřenySvítí, za doprovodu zprávy s určením dveří.Zvukový signál doplňuje výstrahu, pokud je rychlost vyšší než 10 km/h.Dveře, kufr, dveře zavazadlového prostoru nebo přepážka dveří zavazadlového prostoru jsou stále otevřené (v závislosti na verzi).Zavřete dveře.Pokud je vaše vozidlo vybaveno pravými výklopnými dveřmi, nebude jejich otevření signalizováno touto výstražnou kontrolkou.
Elektrická parkovací brzdaSvítí.Byla použita elektrická parkovací brzda.
Oranžové výstražné/informační kontrolky
Automatické funkce (s elektrickou parkovací brzdou)Svítí.Funkce automatického použití (při vypnutí motoru) a automatického uvolnění byly deaktivovány.
Znovu funkce aktivujte.
Porucha (s elektrickou parkovací brzdou)Svítí, za doprovodu zprávy „Parking brake fault“.Parkovací brzda již neposkytuje optimální výkon pro bezpečné parkování vozidla za všech okolností.Zabezpečení vozidla:
► Zaparkujte na rovné ploše.
► S manuální převodovkou zařaďte převod.► S automatickou převodovkou, když je vybrána pozice P, umístěte dodané klíny k jednomu z kol.Poté proveďte postup (2).Bliká, když vozidlo nastartuje.Parkovací brzda nebyla řádně uvolněna.Proveďte postup (1) a zkuste parkovací brzdu zcela uvolnit pomocí ovládací páky, s nohou na brzdovém pedálu.Pokud problém přetrvává, proveďte postup (2).Svítí, za doprovodu zprávy „Parking brake fault“.Parkovací brzda je vadná: manuální a automatické funkce nemusí fungovat.Když vozidlo stojí, znehybněte je:► Zatáhněte a podržte ovládací páku asi na 7 až 15 sekund, dokud se na přístrojové desce nerozsvítí kontrolka.Pokud tento postup nefunguje, zabezpečte vozidlo:► Zaparkujte na rovné ploše.
► S manuální převodovkou zařaďte převod.► S automatickou převodovkou vyberte pozici P a umístěte dodané klíny k jednomu z kol.Poté proveďte postup (2).Svítí, za doprovodu zprávy „Parking brake fault“.Vozidlo nelze znehybnit, když motor běží.Pokud manuální akce a příkazy k uvolnění nefungují, je ovládací páka elektrické parkovací
brzdy vadná.

13
Přístroje
1

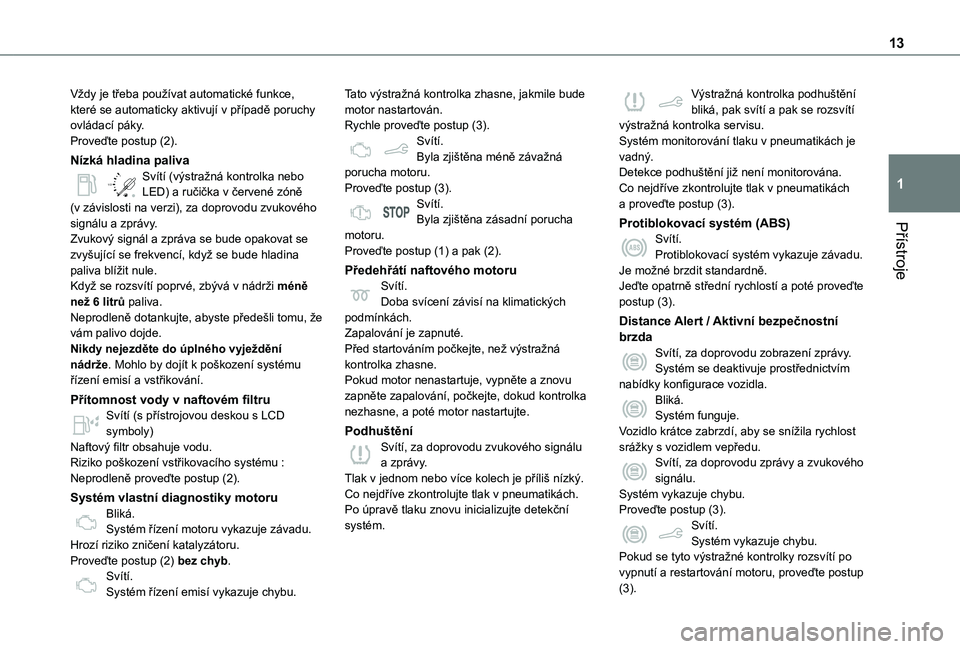

Vždy je třeba používat automatické funkce, které se automaticky aktivují v případě poruchy ovládací páky.Proveďte postup (2).
Nízká hladina paliva
/2
1 1Svítí (výstražná kontrolka nebo LED) a ručička v červené zóně (v závislosti na verzi), za doprovodu zvukového signálu a zprávy.Zvukový signál a zpráva se bude opakovat se zvyšující se frekvencí, když se bude hladina paliva blížit nule.Když se rozsvítí poprvé, zbývá v nádrži méně než 6 litrů paliva.Neprodleně dotankujte, abyste předešli tomu, že vám palivo dojde.Nikdy nejezděte do úplného vyježdění nádrže. Mohlo by dojít k poškození systému řízení emisí a vstřikování.
Přítomnost vody v naftovém filtruSvítí (s přístrojovou deskou s LCD symboly)
Naftový filtr obsahuje vodu.Riziko poškození vstřikovacího systému : Neprodleně proveďte postup (2).
Systém vlastní diagnostiky motoruBliká.Systém řízení motoru vykazuje závadu.Hrozí riziko zničení katalyzátoru.Proveďte postup (2) bez chyb.Svítí.Systém řízení emisí vykazuje chybu.
Tato výstražná kontrolka zhasne, jakmile bude motor nastartován.Rychle proveďte postup (3).Svítí.Byla zjištěna méně závažná porucha motoru.Proveďte postup (3).Svítí.Byla zjištěna zásadní porucha motoru.Proveďte postup (1) a pak (2).
Předehřátí naftového motoruSvítí.Doba svícení závisí na klimatických podmínkách.Zapalování je zapnuté.Před startováním počkejte, než výstražná kontrolka zhasne.Pokud motor nenastartuje, vypněte a znovu zapněte zapalování, počkejte, dokud kontrolka nezhasne, a poté motor nastartujte.
Podhuštění
Svítí, za doprovodu zvukového signálu a zprávy.Tlak v jednom nebo více kolech je příliš nízký.Co nejdříve zkontrolujte tlak v pneumatikách.Po úpravě tlaku znovu inicializujte detekční systém.
Výstražná kontrolka podhuštění bliká, pak svítí a pak se rozsvítí výstražná kontrolka servisu.Systém monitorování tlaku v pneumatikách je vadný.Detekce podhuštění již není monitorována.Co nejdříve zkontrolujte tlak v pneumatikách a proveďte postup (3).
Protiblokovací systém (ABS)Svítí.Protiblokovací systém vykazuje závadu.Je možné brzdit standardně.Jeďte opatrně střední rychlostí a poté proveďte postup (3).
Distance Alert / Aktivní bezpečnostní brzdaSvítí, za doprovodu zobrazení zprávy.Systém se deaktivuje prostřednictvím nabídky konfigurace vozidla.Bliká.Systém funguje.Vozidlo krátce zabrzdí, aby se snížila rychlost
srážky s vozidlem vepředu.Svítí, za doprovodu zprávy a zvukového signálu.Systém vykazuje chybu.Proveďte postup (3).Svítí.Systém vykazuje chybu.Pokud se tyto výstražné kontrolky rozsvítí po vypnutí a restartování motoru, proveďte postup (3).

15
Přístroje
1
Bliká, za doprovodu zvukového signálu a zprávy informující o zamezení startování.Nádrž AdBlue® je prázdná: zákonem vyžadovaný systém imobilizéru vozidla brání nastartování motoru.Chcete-li motor restartovat, doplňte kapalinu AdBlue® nebo proveďte postup (2).Je nezbytné do nádrže doplnit minimálně 5 litrů kapaliny AdBlue®.
SCR Systém řízení emisí (Diesel)Svítí při zapnutí zapalování, za doprovodu zvukového signálu a zprávy.Byla zjištěna porucha zahrnující systém řízení emisí SCR.Tato výstraha zmizí, jakmile se výfukové emise vrátí na normální úroveň.Výstražná kontrolka AdBlue® při zapnutí zapalování bliká, svítí výstražné kontrolky servisu a diagnostiky motoru, za doprovodu zvukového signálu a zprávy informující o zbývající dojezdové vzdálenosti.
V závislosti na zobrazené zprávě může být možné jet ještě 1100 km, než se spustí imobilizér motoru.Neprodleně proveďte postup (3), aby nedošlo k zamezení nastartování.Výstražná kontrolka AdBlue® při zapnutí zapalování bliká, svítí výstražné kontrolky servisu a diagnostiky motoru, za doprovodu
zvukového signálu a zprávy informující o tom, že bylo zabráněno startu.Imobilizér motoru brání restartování motoru (nad povolený limit dojezdu po potvrzení poruchy systému řízení emisí).Chcete-li motor nastartovat, proveďte postup (2).
ServisDočasně svítí, za doprovodu zobrazení zprávy.Byla detekována jedna nebo více menších závad, pro které neexistuje žádná konkrétní výstražná kontrolka.Určete příčinu závady pomocí zprávy zobrazené na přístrojové desce.Některé odchylky můžete vyřešit sami, například otevřené dveře nebo začátek saturace filtru pevných částí.V případě jakýchkoli jiných problémů, jako je například závada systému detekce podhuštění pneumatiky, proveďte postup (3).Svítí, za doprovodu zobrazení zprávy.Byla detekována jedna nebo více vážnějších závad, pro které neexistuje žádná
konkrétní výstražná kontrolka.Určete příčinu závady pomocí zprávy zobrazené na přístrojové desce a poté proveďte postup (3).Svítí, za doprovodu zprávy „Parking brake fault“.Automatické uvolnění elektrické parkovací brzdy není k dispozici.Proveďte postup (2).
Servisní výstražná kontrolka svítí a servisní klíč bliká a poté svítí.Byl překročen servisní interval.Co nejdříve nechejte vozidlo zkontrolovat v servisu.Pouze u naftových motorů.
Zadní mlhové světloSvítí.Světlo svítí.
Zelené výstražné/informační kontrolky
Stop & StartSvítí.Když vozidlo zastaví, systém Stop & Start přepne motor do režimu STOP.Dočasně bliká.Režim STOP je momentálně nedostupný nebo byl automaticky spuštěn režim START.
Hill Assist Descent ControlSvítí.Systém byl aktivován, ale nebyly splněny podmínky pro regulaci (svah, příliš vysoká rychlost, zařazená rychlost).
Ukazatel bliká.Funkce spouští regulaci.Vozidlo brzdí. Brzdová světla se během sjezdu rozsvítí.
Eko režimSvítí.Režim ECO je aktivní.Určité parametry byly upraveny, aby se snížila spotřeba paliva.

16
Automatické stíráníSvítí.Bylo aktivováno automatické stírání čelního skla.
Přední mlhová světlaSvítí.Přední mlhovky svítí.
Obrysová světlaSvítí.Světla svítí.
Směrové ukazateleSměrové ukazatele se zvukovým signálemSměrové ukazatele svítí.
Tlumená světlaSvítí.Světla svítí.
Automatická tlumená světlaSvítí.Funkce byla aktivována pomocí dotykové obrazovky (nabídka Světla pro řízení / Vozidlo).
Ovládací páčka světel je v poloze „AUTO“.
Modré výstražné/informační kontrolky
Hlavní světlometySvítí.Světla svítí.
Černé/bílé výstražné kontrolky
Noha na brzděSvítí.Žádný nebo nedostatečný tlak na brzdový pedál.U automatické převodovky, když motor běží, před uvolněním parkovací brzdy, když chcete přepnout z režimu P
Noha na spojceSvítí.Stop & Start: Přepnutí na režim START byl zamítnut, protože spojkový pedál není zcela sešlápnutý.Sešlápněte spojkový pedál až na zem.
Automatické stíráníSvítí.Bylo aktivováno automatické stírání čelního skla.
Ukazatele
Servisní ukazatel
Na přístrojové desce se zobrazí servisní ukazatel. V závislosti na verzi:– Řádek na displeji záznamníku vzdálenosti udává vzdálenost zbývající do termínu příštího servisu nebo vzdálenost ujetou po termínu se znaménkem „-“.– Výstražná zpráva udává zbývající vzdálenost a také dobu do termínu příštího servisu nebo
uplynulou od termínu.
Servisní klíčDočasně se rozsvítí, když je zapalování zapnuto.Zbývá 3000 km až 1000 km do termínu příštího servisu.Svítí, když je zapalování zapnuto:.Termín servisu je za méně než 1000 km.Nechte vozidlo brzy zkontrolovat v servisu.
Blikání servisního klíčeBliká, pak svítí, když je zapalování zapnuto.(U naftových motorů v kombinaci s výstražnou kontrolkou servisu)Byl překročen servisní interval.Co nejdříve nechejte vozidlo zkontrolovat v servisu.
NOTIC E
Uvedená vzdálenost (v mílích nebo kilometrech) se počítá podle ujeté vzdálenosti a uplynulé doby od posledního servisu.Když se blíží termín, může se spustit výstraha.
Reset servisního ukazatele
Servisní ukazatel musí být po každém servisu resetován.► Vypněte zapalování.

19
Přístroje
1
Ukazatele dojezdu AdBlue®
Naftové motory jsou vybaveny systémem, který k úpravě výfukových plynů využívá systém řízení emisí SCR (Selektivní katalytická redukce) a filtr pevných částic pro vznětové motory (DPF). Bez kapaliny AdBlue® nemohou fungovat.Když hladina AdBlue® spadne pod úroveň rezervy (od 2400 do 0 km), při zapnutí zapalování se rozsvítí výstražná kontrolka a na přístrojové desce se zobrazí odhadovaná vzdálenost, kterou lze ujet, než nebude možné motor nastartovat.
WARNI NG
Systém zabránění nastartování motoru vyžadovaný předpisy se aktivuje automaticky, jakmile je nádrž AdBlue® prázdná. Poté již nebude možné motor nastartovat, dokud nebude doplněna kapalina AdBlue® na minimální hladinu.
Manuální zobrazení dojezdu
Když je dojezdová vzdálenost větší než 2400 km, automaticky se nezobrazí.



► Stisknutím tohoto tlačítka dojezdovou
vzdálenost dočasně zobrazíte.
Požadované akce v souvislosti s nedostatkem kapaliny AdBlue®
Následující výstražné kontrolky se rozsvítí, když je množství kapaliny AdBlue® nižší než hladina rezervy, což odpovídá dojezdové vzdálenosti 2400 km.Kromě výstražných kontrolek se pravidelně zobrazují zprávy, které připomínají nutnost doplnění kapaliny, aby nedošlo k zamezení startu motoru. Podrobnosti o zobrazených zprávách najdete v části Výstražné a informační kontrolky.
NOTIC E
Další informace o kapalině AdBlue® (naftové motory) a konkrétně o jejím doplnění najdete v příslušné části.
U motorů Euro 6.2/6.3
Rozsvícené výstražné kontrolky
AkceZbývající dojezdová vzdálenost

Doplňte kapalinu.Od 2400 km do 800 km


Co nejdříve doplňte kapalinu.
Od 800 km do 100 km


Doplnění je nutné, protože hrozí riziko zamezení nastartování motoru.
Od 100 km do 0 km


Aby bylo možné motor nastartovat, je třeba do nádrže doplnit minimálně 5 litrů kapaliny AdBlue®.
0 km

20
Porucha systému řízení emisí SCR
Zjištění poruchy


Pokud bude zjištěna porucha, rozsvítí se tyto výstražné kontrolky, za doprovodu zvukového signálu a zprávy „Závada antiemis. syst.“ nebo „NO START IN“.
Během jízdy se spustí výstraha, když je poprvé zjištěna porucha, a poté po zapnutí zapalování při dalších jízdách, když příčina poruchy trvá.
NOTIC E
Pokud je porucha dočasná, výstraha během příští cesty zmizí, jakmile vlastní diagnostika zkontroluje systém řízení emisí SCR.
Poruch potvrzena během povolené fáze jízdy (od 1100 km do 0 km)
Pokud je trvale zobrazena zpráva o poruše, když na dojezd zbývá 50 km, bude porucha v systému SCR potvrzena.Výstražná kontrolka AdBlue bliká a zobrazí se zpráva „Závada antiemis. syst.: Zákaz startování za X miles“ (Porucha systému řízení emisí: start zamezen za X mil) nebo „NO START IN X miles“ (ŽÁDNÝ START ZA X MIL), která značí dojezdovou vzdálenost v mílích nebo kilometrech.
Během jízdy se zpráva zobrazuje každých 30 sekund. Výstraha se po zapnutí zapalování zopakuje.Můžete pokračovat v jízdě dalších až 1100 km, než se spustí systém imobilizéru motoru.
WARNI NG
Co nejdříve nechte systém zkontrolovat u dealera TOYOTA nebo v kvalifikovaném
servisu.
Zamezení startu
Při každém zapnutí zapalování se zobrazí zpráva „Závada antiemis. syst.: Zákaz startování“ nebo „NO START IN“.
WARNI NG
Aby bylo možné motor znovu nastartovat, kontaktujte dealera TOYOTA nebo kvalifikovaný servis.
Stmívač osvětlení
Tento ovládací prvek umožňuje ručně upravit jas přístrojové desky podle úrovně venkovního světla.


Se zapnutými světly (nikoli v pozici AUTO) stisknutím tlačítka A zvýšíte jas osvětlení, nebo stisknutím tlačítka B jas snížíte.Jakmile dosáhnete požadovaného jasu, uvolněte tlačítko.
Dotykový stmívač osvětlení

► V nabídce Nastavení vyberte možnost „Jas“.
