2019 Peugeot Partner Manuel du propriétaire (in French)

143
Les feux de stop s'allument dès que le
système de freinage est activé avec une
décélération du véhicule.
Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer le
respect des limitations de vitesse et des
distances de sécurité, ni la vigilance du
c o n d u c t e u r.
Certains véhicules présents sur la
chaussée peuvent être mal perçus ou
interprétés par la caméra (exemple :
camion), ce qui peut conduire à une
mauvaise évaluation des distances et
entraîner une accélération ou un freinage
inapproprié du véhicule.
Le conducteur doit en permanence
garder le contrôle de son véhicule en
maintenant les mains sur le volant et les
pieds à proximité des pédales de frein et
d'accélérateur.Commande au volant
Pour plus d'informations sur la
Reconnaissance des panneaux , repor tez-
vous à la rubrique correspondante.
Affichages au combiné
1. Sélection du mode régulateur.
2. Prise en compte de la vitesse actuelle
comme consigne
/ Diminution de la vitesse
de consigne.
3. Prise en compte de la vitesse actuelle
comme consigne
/ Augmentation de la
vitesse de consigne.
4. Pause
/ Reprise de la régulation.
5. Prise en compte de la vitesse proposée par
la Reconnaissance des panneaux.
6. Affichage et ajustement de la consigne de
distance inter-véhicules. 7.
Indication de présence
/ absence du
véhicule cible.
8. Indication d'activation


/ désactivation de la
régulation.
9. Valeur de la vitesse de consigne.
10. Indication de maintien du véhicule à l'arrêt
(versions équipées d'une boîte de vitesses
automatique).
11. Vitesse proposée par la Reconnaissance
des panneaux.
Dès qu'un véhicule est détecté, le symbole
7
est rempli avec la couleur associée à l'état du
mode régulateur. À défaut, le symbole
7 est
vide.
Lorsque le régulateur est en fonctionnement,
les symboles


7 et 8 s'affichent en vert. À
défaut, ils s'affichent en gris.
6
Conduite

144
Mise en marche
F Moteur tournant, tournez la molette 1 sur
la position " CRUISE". Le système est en
pause (affichage gris).
Avec une boîte de vitesses manuelle
La vitesse du véhicule étant comprise entre
30
km/h et 160 km/h :
F

V
éhicule roulant, appuyez sur l'un des
boutons
2 ou 3 : la vitesse actuelle de votre
véhicule devient la vitesse de consigne.
Le régulateur entre en fonctionnement
(affichage vert).
Avec une boîte de vitesses automatique
Le mode
D ou M doit être sélectionné.
La vitesse du véhicule étant comprise entre
30
km/h et 180 km/h :
F

A
ccélérez légèrement et appuyez sur l'un
des boutons
2 ou 3 : le système entre en
fonctionnement (affichage vert).
La vitesse de consigne sélectionnée est alors
:
-

l
a vitesse actuelle de votre véhicule, si
celle-ci est supérieure à 30
km/h,
-

3
0 km/h, si elle est inférieure à 30 km/h.
12 .
Consigne de distance inter-véhicules.
13. Position du véhicule détecté par la caméra. Conservation des paramètres
La coupure du contact annule toute valeur de
vitesse de consigne choisie par le conducteur.
La distance inter-véhicules est fixée à
"
Normale " (2 traits) par défaut. Sinon, la
dernière valeur sélectionnée est prise en
compte à la mise en marche de la fonction.
Pause
La mise en pause du régulateur de vitesse
peut être obtenue :
-

s
oit par action du conducteur :
•

S
ur le bouton 4 (Pause).
•

S
ur la pédale de frein.
•

S
ur la commande du frein de
stationnement électrique.
•

S
ur la pédale d'embrayage, par appui
supérieur à environ 10


secondes.
•

E
n cas de passage du mode D à N pour
la boîte de vitesses automatique.
-

s
oit automatiquement :
•

E
n cas de déclenchement du système
ESC, pour des raisons de sécurité.
•

L
orsque la vitesse du véhicule passe en
dessous de 30
km/h (1100 tr/min) avec
une boîte de vitesses manuelle.
Lorsque le régulateur de vitesse est en
pause, sa réactivation ne sera possible
que lorsque toutes les conditions de
sécurité seront à nouveau réunies. Le
message "Activation refusée, conditions
inadaptées" s'affiche tant que la
réactivation est impossible.
Réactivation de la fonction
Avec boîte de vitesses manuelle
Pour réactiver la fonction, le conducteur doit
accélérer pour atteindre au moins 30
km/h puis
appuyer sur un des boutons
2, 3 ou 4 .
Avec boîte de vitesses automatique
Après un freinage entraînant un arrêt complet
du véhicule, le système maintient le véhicule
immobilisé
; le régulateur se met en pause.
Le conducteur doit appuyer sur la pédale
d'accélérateur pour repartir, puis réactiver la
fonction, au-delà de 30
km/h, en appuyant sur
un des boutons
2, 3 ou 4 .
Sans action du conducteur après
l'immobilisation, le frein de stationnement
électrique se serre automatiquement au bout
de quelques instants (environ 5
minutes).
Par sécurité, il convient d'attendre que la
vitesse actuelle se rapproche de la vitesse
de consigne pour réactiver la fonction par
appui sur le bouton
4.

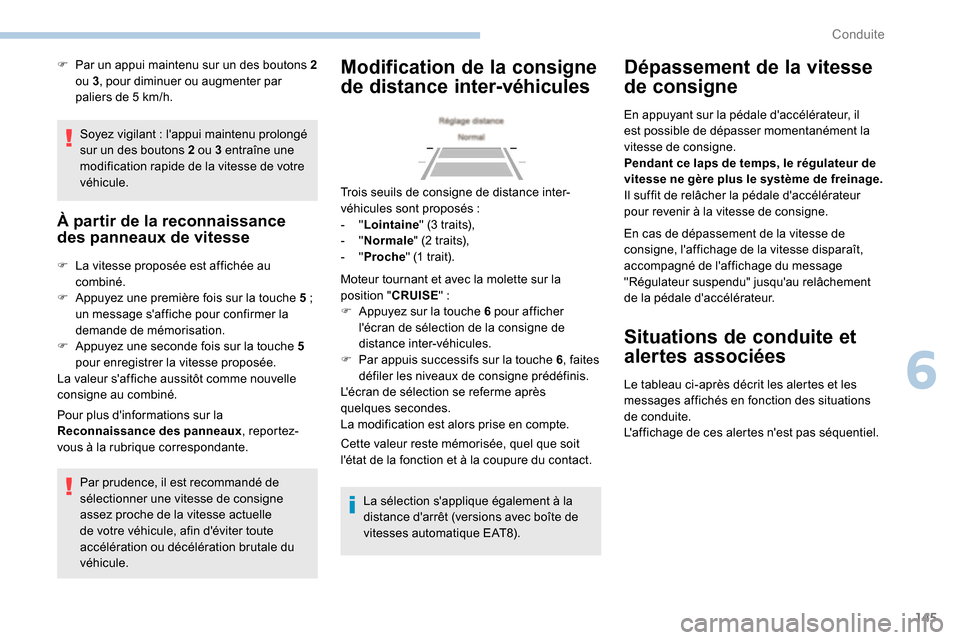

Modification de la vitesse
de consigne
Moteur tournant et régulateur activé (vert), vous
pouvez modifier la vitesse de consigne.
À partir de la vitesse actuelle
F Par des appuis courts successifs sur un des
boutons 2 ou 3, pour diminuer ou augmenter
par paliers de 1
km/h.
Conduite

145
Soyez vigilant : l'appui maintenu prolongé
s ur un des boutons 2 ou 3 entraîne une
modification rapide de la vitesse de votre
véhicule.
À partir de la reconnaissance
des panneaux de vitesse
F La vitesse proposée est affichée au combiné.
F

A
ppuyez une première fois sur la touche 5 ;
un message s'affiche pour confirmer la
demande de mémorisation.
F

A
ppuyez une seconde fois sur la touche 5
pour enregistrer la vitesse proposée.
La valeur s'affiche aussitôt comme nouvelle
consigne au combiné. F
P
ar un appui maintenu sur un des boutons 2
ou 3 , pour diminuer ou augmenter par
paliers de 5 km/h.
Pour plus d'informations sur la
Reconnaissance des panneaux , repor tez-
vous à la rubrique correspondante.
Par prudence, il est recommandé de
sélectionner une vitesse de consigne
assez proche de la vitesse actuelle
de votre véhicule, afin d'éviter toute
accélération ou décélération brutale du
véhicule.
Modification de la consigne
de distance inter-véhicules
Moteur tournant et avec la molette sur la
position " CRUISE"
:
F

A
ppuyez sur la touche 6 pour afficher
l'écran de sélection de la consigne de
distance inter-véhicules.
F

P
ar appuis successifs sur la touche 6 , faites
défiler les niveaux de consigne prédéfinis.
L'écran de sélection se referme après
quelques


secondes.
La modification est alors prise en compte.
Cette valeur reste mémorisée, quel que soit
l'état de la fonction et à la coupure du contact.
La sélection s'applique également à la
distance d'arrêt (versions avec boîte de
vitesses automatique EAT8).
Dépassement de la vitesse
de consigne
En appuyant sur la pédale d'accélérateur, il
est possible de dépasser momentanément la
vitesse de consigne.
Pendant ce laps de temps, le régulateur de
vitesse ne gère plus le système de freinage.
Il suffit de relâcher la pédale d'accélérateur
pour revenir à la vitesse de consigne.
En cas de dépassement de la vitesse de
consigne, l'affichage de la vitesse disparaît,
accompagné de l'affichage du message
"Régulateur suspendu" jusqu'au relâchement
de la pédale d'accélérateur.
Situations de conduite et
alertes associées
Le tableau ci-après décrit les alertes et les
messages affichés en fonction des situations
de conduite.
L'affichage de ces alertes n'est pas séquentiel.
Trois seuils de consigne de distance inter-
véhicules sont proposés


:
-

"
Lointaine " (3 traits),
-

"
Normale " (2 traits),
-

"
Proche " (1 trait).
6
Conduite

146

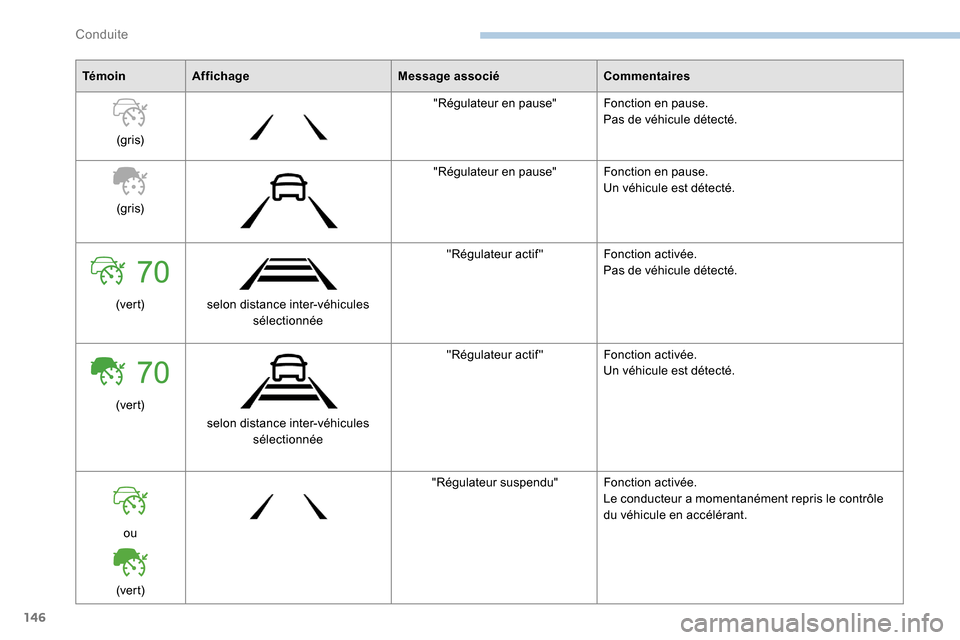

TémoinAffichage Message associéCommentaires
(g r i s) "Régulateur en pause" Fonction en pause.
Pas de véhicule détecté.
(g r i s) "Régulateur en pause" Fonction en pause.
Un véhicule est détecté.
(ver t) selon distance inter-véhicules
sélectionnée "Régulateur actif"
Fonction activée.
Pas de véhicule détecté.
(ver t) selon distance inter-véhicules sélectionnée "Régulateur actif"
Fonction activée.
Un véhicule est détecté.
ou
(ver t) "Régulateur suspendu"
Fonction activée.
Le conducteur a momentanément repris le contrôle
du véhicule en accélérant.
Conduite

147
70
70
TémoinAffichage Message associéCommentaires
(ver t) +
(orange) "Reprenez le véhicule en main"
Le conducteur doit reprendre le contrôle du véhicule
en accélérant ou en freinant, suivant le contexte.
(ver t) +
(rouge) "Reprenez le véhicule en main"
Le système ne peut pas gérer seul la situation critique
(freinage d'urgence du véhicule cible, insertion rapide
d'un véhicule dans la zone inter-véhicules).
Le conducteur doit reprendre immédiatement le
contrôle du véhicule.
ou
(g r i s) "Activation refusée, conditions
inadaptées"
Le système refuse d'activer la régulation.
Pour plus d'informations, reportez-vous aux Limites
de fonctionnement
.
Avec boîte de vitesses automatique Témoin Affichage Message associéCommentaires
ou
(gris)
/ (vert) selon distance inter-véhicules
sélectionnée et distance réelle du véhicule cible "Régulateur en pause"
(pendant quelques


secondes)Le système a freiné le véhicule jusqu'à son arrêt
complet et le maintient immobilisé.
Le conducteur doit accélérer pour repartir.
Le régulateur reste en pause tant que le conducteur
n'a pas réactivé la fonction.
6
Conduite

148

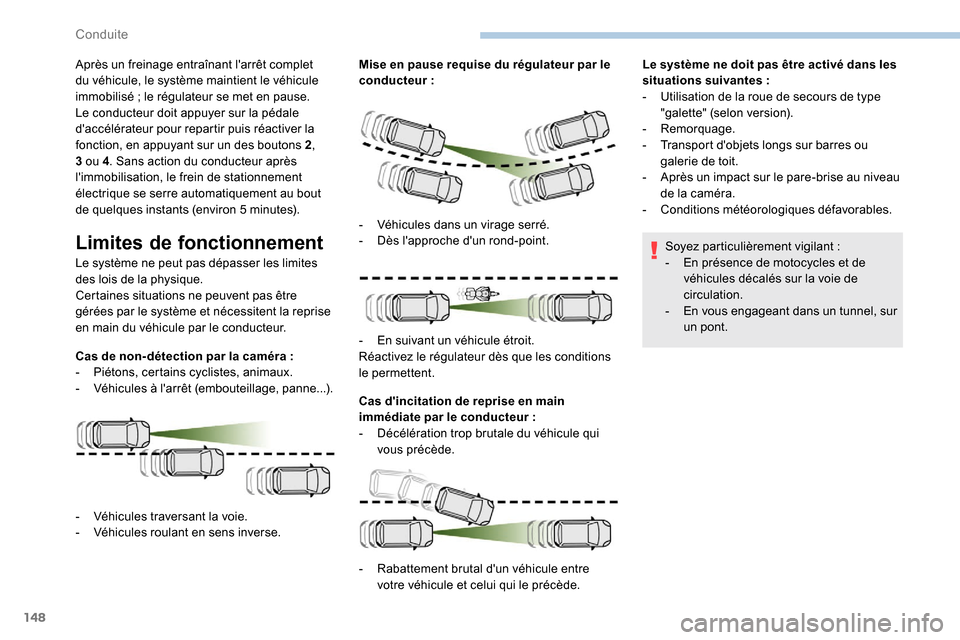

Après un freinage entraînant l'arrêt complet
du véhicule, le système maintient le véhicule
immobilisé ; le régulateur se met en pause.
Le conducteur doit appuyer sur la pédale
d'accélérateur pour repartir puis réactiver la
fonction, en appuyant sur un des boutons
2,
3 ou 4 . Sans action du conducteur après
l'immobilisation, le frein de stationnement
électrique se serre automatiquement au bout
de quelques instants (environ 5
minutes).
Limites de fonctionnement
Le système ne peut pas dépasser les limites
des lois de la physique.
Certaines situations ne peuvent pas être
gérées par le système et nécessitent la reprise
en main du véhicule par le conducteur.
Cas de non- détection par la caméra :
-

P
iétons, certains cyclistes, animaux.
-
V

éhicules à l'arrêt (embouteillage, panne...). Mise en pause requise du régulateur par le
conducteur


:
Cas d'incitation de reprise en main
immédiate par le conducteur

:
-

D
écélération trop brutale du véhicule qui
vous précède. Le système ne doit pas être activé dans les
situations suivantes


:
-
U
tilisation de la roue de secours de type
"galette" (selon version).
-

Remorquage.
-
T
ransport d'objets longs sur barres ou
galerie de toit.
-
A
près un impact sur le pare-brise au niveau
de la caméra.
-
C
onditions météorologiques défavorables.
Soyez particulièrement vigilant

:
- E n présence de motocycles et de
véhicules décalés sur la voie de
circulation.
-

E
n vous engageant dans un tunnel, sur
un pont.
-

V
éhicules traversant la voie.
-
V

éhicules roulant en sens inverse. -

V
éhicules dans un virage serré.
-
D
ès l'approche d'un rond-point.
-
E
n suivant un véhicule étroit.
Réactivez le régulateur dès que les conditions
le permettent.
-

R
abattement brutal d'un véhicule entre
votre véhicule et celui qui le précède.
Conduite

149
Le système n'est pas conçu pour les
situations suivantes :
-

p
artie avant du véhicule modifiée (ajout
de projecteurs à longue portée, de
peinture sur le pare-chocs),
-

c
onduite sur anneau de vitesse,
-

r
oulage sur banc à rouleaux,
-

u
tilisation de chaînes à neige,
d'enveloppes antidérapantes ou de
pneumatiques cloutés.
L'utilisation de surtapis non homologués
par PEUGEOT peut gêner le
fonctionnement du régulateur de vitesse.
Pour éviter tout risque de blocage des
pédales


:
-

v
eillez à la bonne fixation du surtapis,
-

n
e superposez jamais plusieurs
surtapis.
Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes


:
-
c

onduite sur route sinueuse,
-

m
auvaises conditions de visibilité
(éclairage insuffisant de la chaussée,
chute de neige, forte pluie, brouillard
dense,


...),
-
éb

louissement (feux d'un véhicule
roulant en sens inverse, soleil rasant,
reflets sur chaussée mouillée, sortie
de tunnel, alternance d'ombres et de
lumières,


...),
-

o
ccultation de la caméra (boue, givre,
neige, buée,


...).
Dans ces situations, les per formances de
détection peuvent être dégradées.Anomalie de
fonctionnement
En cas de dysfonctionnement
du régulateur de vitesse, des
tirets s'affichent à la place de
la valeur de consigne.
L'allumage de ce témoin,
accompagné d'un message
d'alerte et d'un signal
sonore, confirme le
dysfonctionnement.
Le régulateur adaptatif se désactive
automatiquement en cas de détection
de l'utilisation de la roue de secours de
type "galette" ou du dysfonctionnement
des deux feux de stop latéraux ou des
feux de stop de la remorque (si remorque
homologuée).
Le régulateur de vitesse fonctionne de jour
comme de nuit, par temps de brouillard ou
de pluie modérée.
Cependant, il est fortement conseillé de
toujours adapter la vitesse et la distance
de sécurité par rapport aux véhicules qui
vous précèdent en fonction des conditions
de circulation, météorologiques et de l'état
de la chaussée.
Activez le régulateur de vitesse
uniquement si les conditions de circulation
vous permettent de rouler à vitesse
constante et en maintenant une distance
de sécurité suffisante.
N'activez pas le régulateur de vitesse en
zone urbaine avec piétons qui risquent
de traverser la voie, en circulation dense
(à l'exception des versions avec boîte
de vitesses EAT8), sur route sinueuse
ou escarpée, sur chaussée glissante ou
inondée, en cas de chute de neige, si le
pare-brise est endommagé et en cas de
défaillance des feux de stop.
Dans certains cas, la vitesse de consigne
peut ne pas être maintenue ni même
atteinte

: chargement du véhicule, forte
montée,


... Faites vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Mémorisation des
vitesses
Associée uniquement au limiteur et au
régulateur de vitesse programmable, cette
fonction permet d'enregistrer des seuils de
vitesse qui seront ensuite proposés pour le
paramétrage de ces deux équipements.
Vous avez la possibilité de mémoriser plusieurs
seuils de vitesse dans le système pour chacun
des équipements.
6
Conduite

150
Pour des raisons de sécurité, le
conducteur doit impérativement effectuer
ces opérations de modification des seuils
de vitesse à l'arrêt.
Modification d'un seuil de
vitesse
A partir du menu Conduite /
Véhicule de l'écran tactile,
sélectionnez " Fonctions de
conduite " puis "Réglages vitesses
mémorisées ".
Touche "MEM"
Pour plus d'informations sur le Limiteur de
vitesse ou sur le Régulateur de vitesse
programmable , reportez-vous à la rubrique
correspondante.
Active Safety Brake avec
Alerte Risque Collision et
Assistance au freinage
d'urgence intelligent
Ce système permet :
- d e prévenir le conducteur que son véhicule
risque d'entrer en collision avec le véhicule
qui le précède,
-

d
'éviter la collision ou d’en limiter la sévérité
en réduisant la vitesse du véhicule.
Ce système est une aide à la conduite qui
comporte trois fonctions
:
-

A
lerte Risque Collision (alerte sur risque de
collision),
-
A

ssistance au freinage d'urgence intelligent
(AFUi),
-

A
ctive Safety Brake (freinage automatique
d'urgence).
Le véhicule comporte une caméra implantée en
haut du pare-brise.
Par défaut, des seuils de vitesse sont déjà
mémorisés.
Ce système est conçu pour aider le
conducteur et améliorer la sécurité de
conduite.
Il incombe au conducteur de sur veiller en
permanence l'état de la circulation dans le
respect du code de la route.
Ce système ne remplace pas la vigilance
du conducteur.
Dès que le système détecte un obstacle
potentiel, il prépare le circuit de freinage
à un éventuel freinage automatique. Cela
peut provoquer l'émission d'un léger bruit
et une légère sensation de décélération.
Neutralisation /
Activation
Par défaut, à chaque démarrage, le système
est automatiquement activé.
Ce système peut être neutralisé ou
activé via le menu de paramétrage
du véhicule.
Cette touche vous permet de sélectionner un
seuil de vitesse mémorisé pour l'utiliser avec le
limiteur de vitesse ou le régulateur de vitesse
programmable. La neutralisation du système est
signalée par l'allumage de ce témoin,
accompagné de l'affichage d'un
message.
Conduite
