189
Tryb oszczędzania energii
Układ ogranicza czas używania niektórych
funkcji, aby zachować wystarczający poziom
naładowania akumulatora.
Po wyłączeniu silnika przez łączny okres
maksymalnie 40 minut można nadal używać
niektórych funkcji, np. systemu audio, układu
telematyki, wycieraczek szyb, świateł mijania,
lampek sufitowych itp.
Przejście w ten tryb
Na wyświetlaczu w zestawie wskaźników
pojawia się komunikat informujący o włączeniu
trybu ekonomicznego, a aktywne funkcje
zostają przełączone w tryb czuwania.Jeżeli w momencie przechodzenia w
tryb ekonomiczny prowadzona jest
rozmowa telefoniczna, będzie można ją
kontynuować jeszcze przez około 10 minut
za pomocą zestawu głośnomówiącego
radioodtwarzacza.
Wyłączanie trybu
Te funkcje zostaną automatycznie włączone
przy następnym użyciu samochodu.
Aby przywrócić wszystkie funkcje, należy
uruchomić silnik:
-

n
a mniej niż 10 minut, aby móc korzystać z
urządzeń przez około 5 minut; Rozładowany akumulator uniemożliwia
rozruch silnika.
Więcej informacji o akumulatorze 12 V
zawiera odpowiedni rozdział.
Tryb odciążenia
W zależności od poziomu naładowania
akumulatora układ wyłącza nieużywane
funkcje.
W pojeździe znajdującym się w ruchu niektóre
funkcje, takie jak klimatyzacja i ogrzewanie
tylnej szyby, mogą być czasowo wyłączone.
Ponowne ich przywrócenie do normalnego
stanu odbywa się automatycznie, o ile
umożliwia to stan naładowania akumulatora. -

n
a ponad 10 minut, aby móc korzystać z
nich przez około 30 minut.
Należy pamiętać o odpowiednio długim
działaniu silnika, aby zapewnić prawidłowe
naładowanie akumulatora.
Nie włączać zbyt często silnika jedynie w celu
naładowania akumulatora.
Relingi dachowe/bagażnik
dachowy
Ze względów bezpieczeństwa i aby
uniknąć uszkodzenia dachu, należy
bezwzględnie używać relingów oraz
bagażników dachowych homologowanych
dla danego samochodu.
Przestrzegać zaleceń montażowych
i warunków użytkowania podanych w
instrukcji dostarczonej z relingami oraz
bagażnikami dachowymi.
Zalecenia
Równomiernie rozłożyć obciążenie, aby
nie przeciążyć jednej ze stron.
Najcięższe elementy ładunku umieścić jak
najbliżej dachu.
Dobrze przymocować ładunek.
Samochód należy prowadzić płynnie
z uwagi na zwiększoną wrażliwość na
boczne podmuchy wiatru (stabilność
pojazdu może ulec pogorszeniu).
Regularnie sprawdzać stabilność
i mocowanie relingów dachowych
(przynajmniej przed każdą podróżą).
Relingi dachowe należy zdjąć natychmiast
po zakończeniu podróży.
7
In

218
PEUGEOT nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty PEUGEOT
i zainstalowanego niezgodnie ze
specyfikacjami. W szczególności dotyczy
to urządzeń, których łączny pobór prądu
przekracza 10 miliamperów.
Aby uzyskać szczegółowe informacje
odnośnie do montażu haka holowniczego
i wyposażenia typu TA XI, prosimy
kontaktować się z ASO sieci PEUGEOT.
Wersja 1 (Eco)
Bezpieczniki opisane poniżej zmieniają się w
zależności od wyposażenia samochodu.
Nr
bezpiecznikaNatężenie (A) Funkcje
F4 15Sygnał dźwiękowy.
F5 20Pompa spryskiwacza
szyby przedniej/tylnej.
F6 20Pompa spryskiwacza
szyby przedniej/tylnej.
F7 10Tylne gniazdo 12
V.
F8 20Wycieraczka tylnej
szyby pojedyncza lub
podwójna.
F10/F11 30Zamki wewnętrzne/
zewnętrzne, przód i tył.
F14 5Alarm, połączenie
alarmowe i assistance.
F24 5Ekran dotykowy,
kamera cofania
i wspomaganie
parkowania.
F29 20Radio, ekran dotykowy,
odtwarzacz CD,
nawigacja.
F32 15Gniazdo akcesoriów
12
V z przodu.Wersja 2 (Full)
Bezpieczniki opisane poniżej zmieniają się w
zależności od wyposażenia samochodu.
Nr
bezpiecznikaNatężenie (A) Funkcje
F5 5Ekran dotykowy,
kamera cofania
i wspomaganie
parkowania.
F8 20Wycieraczka tylnej
szyby pojedyncza lub
podwójna.
F10/F11 30Zamki wewnętrzne/
zewnętrzne, przód i tył.
F12 3Alarm.
F17 10Tylne gniazdo 12
V.
F33 15Gniazdo akcesoriów
12
V z przodu.
F36 20Radio, ekran dotykowy,
odtwarzacz CD,
nawigacja.
W razie awarii

220
Akumulator znajduje się pod pokrywą komory
silnika.
F
O
tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie z zewnątrz.
F

Z
amocować podpórkę pokrywy silnika.
Więcej informacji na temat pokr yw y
komory silnika i silnika znajduje się w
odpowiednich rozdziałach.
Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych lub urządzenia rozruchowego.
Nigdy nie uruchamiać silnika poprzez
podłączanie prostownika.
Nie używać urządzenia rozruchowego o
napięciu 24
V lub wyższym.
Przed podłączeniem akumulatora
pomocniczego sprawdzić, czy jego
napięcie znamionowe wynosi 12
V, a
pojemność znamionowa odpowiada
pojemności rozładowanego akumulatora.
Obydwa samochody nie mogą się stykać.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (radio, wycieraczki, światła
i t d .) .
Zadbać o to, aby przewody rozruchowe
nie przebiegały w pobliżu ruchomych
części silnika (wentylator, pasek itp.).
Nie odłączać zacisku (+) podczas pracy
silnika.
Zawsze wymieniać akumulator na inny o
takich samych parametrach.
Dostęp do akumulatora
F Zdjąć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony.
Zacisk (-) akumulatora jest niedostępny.
Oddalony punkt masowy jest usytuowany z
przodu samochodu. F

U
nieść plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony.
F
P
odłączyć czer wony przewód do zacisku (+)
rozładowanego akumulatora A (przy
zagiętej metalowej części), a następnie do
zacisku (+) akumulatora pomocniczego B
albo urządzenia rozruchowego.
F
J
eden koniec przewodu zielonego
lub czarnego podłączyć do zacisku
(-) akumulatora pomocniczego B albo
urządzenia rozruchowego (lub do
punktu masowego pojazdu ze sprawnym
akumulatorem).
F D rugi koniec przewodu zielonego
lub czarnego podłączyć do punktu
masowego
C

pojazdu z rozładowanym
akumulatorem.
F

U
ruchomić silnik pojazdu ze sprawnym
akumulatorem i pozwolić mu pracować
przez kilka minut.
F

W
łączyć rozrusznik w pojeździe z
rozładowanym akumulatorem i uruchomić
silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć
zapłon i poczekać chwilę przed ponowną
próbą.
W razie awarii

221
24v 12v
F Poczekać, aż silnik zacznie pracować na wolnych obrotach.
F

O
dłączyć przewody rozruchowe w
odwrotnej kolejności .
F

Z
ałożyć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony.
F

P
odczas jazdy albo na postoju pozwolić
silnikowi pracować co najmniej przez
30
minut, aby akumulator mógł osiągnąć
wystarczający poziom naładowania.
W celu odłączenia wykonać te czynności
w odwrotnej kolejności.
Pewne funkcje, w tym Stop i Start,
pozostają niedostępne, dopóki akumulator
nie osiągnie wystarczającego poziomu
naładowania.
Ładowanie akumulatora za
pomocą prostownika
Aby zapewnić optymalną tr wałość
akumulatora, należy utrzymywać jego stan
naładowania na dostatecznym poziomie.
W niektórych przypadkach może się okazać
konieczne naładowanie akumulatora:
-

w p
rzypadku jazdy głównie na krótkich
trasach,
-

j
eżeli przewiduje się dłuższy postój tr wający
kilka tygodni.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym. Ładując akumulator we własnym zakresie,
korzystać wyłącznie z prostownika do
akumulatorów ołowiowych o napięciu
znamionowym 12
V.
Przestrzegać instrukcji podanych przez
producenta prostownika.
Nigdy nie zamieniać biegunów.
Nie trzeba odłączać akumulatora.
F
W
yłączyć zapłon.
F
W
yłączyć wszystkie odbiorniki energii
elektrycznej (radio, wycieraczki, światła
i t d .) . F
S
prawdzić, czy przewody prostownika nie
są uszkodzone.
F
P
odnieść plastikową osłonę zacisku (+),
jeżeli pojazd jest w nią wyposażony.
F
P
odłączyć przewody prostownika B w
następujący sposób:
-
c
zer wony przewód dodatni (+) do
zacisku (+) akumulatora A
,
-
c
zarny przewód ujemny (-) do punktu
masowego C samochodu.
F
P
o zakończeniu ładowania najpier w
wyłączyć prostownik B , a potem odłączyć
przewody od akumulatora A .
F
W
yłączyć prostownik B przed podłączeniem
przewodów do akumulatora, aby uniknąć
przeskoku niebezpiecznej iskry. Obecność tej etykiety wskazuje, że należy
koniecznie używać wyłącznie prostownika
12
V. Użycie innego urządzenia grozi
nieodwracalnym uszkodzeniem osprzętu
elektrycznego związanego z funkcją Stop
i Start.
Nigdy nie próbować ładować
zamarzniętego akumulatora – ryzyko
wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym, gdzie
mechanik sprawdzi, czy wewnętrzne
elementy nie są uszkodzone i czy
obudowa nie jest pęknięta, co mogłoby
spowodować ryzyko wycieku toksycznego
i korozyjnego kwasu.
8
W razie awarii

222
Odłączanie akumulatora
Aby utrzymać poziom naładowania
wystarczający do uruchomienia silnika, zaleca
się odłączenie akumulatora w przypadku
bardzo długiego postoju samochodu.
Przed odłączeniem akumulatora:
F
z
amknąć wszystkie szyby i drzwi,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, wycieraczki
szyb, światła itd.),
F

w
yłączyć zapłon i odczekać cztery minuty.
Wystarczy odłączyć tylko zacisk (+)
akumulatora.
Klema szybkiego zdejmowania
Odłączenie zacisku (+) Podłączenie zacisku (+)
Nie naciskać dźwigni na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
klema jest nieprawidłowo ustawiona.
Powtórzyć procedurę.
Po podłączeniu akumulatora
F Podnieść maksymalnie dźwignię A , aby
zwolnić klemę B .
F

P
odważyć i zdjąć klemę B .
Po podłączeniu akumulatora należy
włączyć zapłon i odczekać 1 minutę przed
uruchomieniem silnika, aby umożliwić
inicjalizację układów elektronicznych. Podczas jazdy po pier wszym rozruchu
silnika funkcja Stop i Start może nie
działać.
W tym przypadku funkcja będzie
dostępna dopiero po nieprzer wanym
postoju, którego czas tr wania zależy
od temperatury otoczenia i stanu
naładowania akumulatora (do około 8
g o dz i n).
Holowanie
Sposób postępowania w przypadku holowania
własnego samochodu lub holowania innego
pojazdu z użyciem przykręcanego zaczepu.
Dostęp do zaczepu
Zaczep holowniczy znajduje się w skrzynce z
narzędziami.
F

P

odnieść maksymalnie dźwignię A
.
F

Z

ałożyć klemę B na zacisk (+)
.
F

W

cisnąć klemę B do oporu.
F

O

puścić dźwignię A
, aby zablokować
klemę

B
. W razie wystąpienia jakichkolwiek problemów
należy skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Na podstawie informacji znajdujących się w
odpowiednich rozdziałach należy samodzielnie
zresetować niektóre układy, jak np.:
-
p
ilot zdalnego sterowania albo kluczyk
elektroniczny (w zależności od wersji),
-
e
lektryczne podnośniki szyb,
-
d
rzwi z napędem elektrycznym,
-
d
ata i godzina,
-
z
apamiętane stacje radiowe.
W razie awarii

1
Radio Bluetooth®
Spis treści
Pier wsze kroki
2
P

rzełączniki przy kierownicy
2
M

enu
4
R

adio
4
R

adio DAB (Digital Audio Broadcasting)
6
M

edia
7
T

elefon
1
0
Często zadawane pytania

1
4 Opisane poniżej poszczególne funkcje i
ustawienia mogą różnić się w zależności
od wersji i konfiguracji posiadanego
samochodu.
Ze względów bezpieczeństwa oraz ze
względu na konieczność zwiększenia
uwagi ze strony kierowcy operacje
parowania telefonu komórkowego
Bluetooth i zestawu głośnomówiącego
Bluetooth radia należy wykonywać po
zatrzymaniu pojazdu
przy włączonym
zapłonie.
Radio zostało zakodowane w taki sposób,
aby działało wyłącznie w Państwa
samochodzie.
Wszystkie prace przy systemie muszą
zostać wykonane wyłącznie w ASO
sieci lub profesjonalnym warsztacie
samochodowym, aby uniknąć
niebezpieczeństwa porażenia prądem
elektrycznym, pożaru lub usterki
mechanicznej.
Po wyłączeniu silnika, aby nie rozładować
akumulatora, radio może wyłączyć się po
kilku minutach.
.
Radio Bluetooth®

2
Pierwsze kroki
Nacisnąć: włączenie/wyłączenie.
Obrót: regulacja głośności.
Krótkie naciśnięcie: zmiana
źródła dźwięku (radio, USB, AUX
(po podłączeniu urządzenia),
odtwarzacz CD, streaming).
Długie naciśnięcie: wyświetlenie
menu Telefon (po podłączeniu
telefonu).
Ustawianie parametrów audio:
Balans przód/tył, balans lewo/prawo,
tony niskie/wysokie, głośność,
bar wa dźwięku.
Włączanie/wyłączanie
automatycznej regulacji głośności
(dostosowana do prędkości
p o j a zd u).
Radio:
Krótkie naciśnięcie: wyświetlenie
listy stacji radiowych.
Długie naciśnięcie: aktualizacja listy.
Media:
Krótkie naciśnięcie: wyświetlenie
listy folderów.
Długie naciśnięcie: wyświetlenie
dostępnych opcji sortowania. Wybór trybu wyświetlania ekranu,
dostępne następujące opcje:
Data, Funkcje audio, Komputer
pokładowy, Telefon.
Potwierdzenie albo wyświetlanie
menu kontekstowego.
Przyciski od 1 do 6.
Krótkie naciśnięcie: wybór
zapamiętanej stacji radiowej.
Długie naciśnięcie: zapamiętanie
stacji.
Radio:
Automatyczne wyszukiwanie
(strojenie) krokowe niższej/wyższej
częstotliwości stacji radiowej.
Media:
Wybór poprzedniego/następnego
utworu CD, USB, streaming.
Przewijanie listy.
Radio:
Ręczne wyszukiwanie (strojenie)
krokowe niższej/wyższej
częstotliwości stacji radiowej.
Wybór poprzedniego/następnego
folderu MP3.
Media:
Wybór poprzedniego/następnego
folderu/rodzaju/wykonawcy/listy
odtwarzania na urządzeniu USB.
Przewijanie listy.Anulowanie bieżącej operacji.
Przejście o jeden poziom do góry
(menu lub folderu).
Dostęp do głównego menu.
Włączanie/wyłączanie funkcji TA
(informacji o ruchu drogowym).
Długie naciśnięcie: wybór typu
informacji.
Wybór pasm FM/DAB/AM.
Przełączniki przy
kierownicy
Przełączniki przy
kierownicy − typ 1
Radio:
Wybór poprzedniej/następnej
zapamiętanej stacji radiowej.
Wybór poprzedniej/następnej
pozycji z menu lub listy.
Media:
Wybór poprzedniego utworu.
Wybór poprzedniej/następnej
pozycji z menu lub listy.
R\256

3

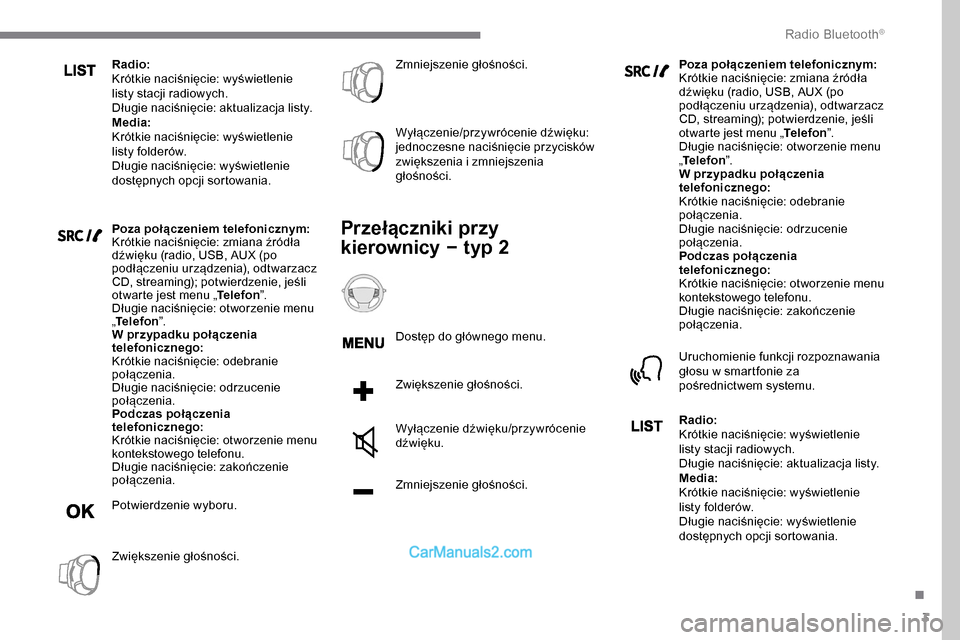

Radio:
Krótkie naciśnięcie: wyświetlenie
listy stacji radiowych.
Długie naciśnięcie: aktualizacja listy.
Media:
Krótkie naciśnięcie: wyświetlenie
listy folderów.
Długie naciśnięcie: wyświetlenie
dostępnych opcji sortowania.
Poza połączeniem telefonicznym:
Krótkie naciśnięcie: zmiana źródła
dźwięku (radio, USB, AUX (po
podłączeniu urządzenia), odtwarzacz
CD, streaming); potwierdzenie, jeśli
otwarte jest menu „Telefon”.
Długie naciśnięcie: otworzenie menu
„ Telefon ”.
W przypadku połączenia
telefonicznego:
Krótkie naciśnięcie: odebranie
połączenia.
Długie naciśnięcie: odrzucenie
połączenia.
Podczas połączenia
telefonicznego:
Krótkie naciśnięcie: otworzenie menu
kontekstowego telefonu.
Długie naciśnięcie: zakończenie
połączenia.
Potwierdzenie wyboru.
Zwiększenie głośności. Zmniejszenie głośności.
Wyłączenie/przywrócenie dźwięku:
jednoczesne naciśnięcie przycisków
zwiększenia i zmniejszenia
głośności.
Przełączniki przy
kierownicy − typ 2
Dostęp do głównego menu.
Zwiększenie głośności.
Wyłączenie dźwięku/przywrócenie
dźwięku.
Zmniejszenie głośności.
Poza połączeniem telefonicznym:
Krótkie naciśnięcie: zmiana źródła
dźwięku (radio, USB, AUX (po
podłączeniu urządzenia), odtwarzacz
CD, streaming); potwierdzenie, jeśli
otwarte jest menu „
Telefon”.
Długie naciśnięcie: otworzenie menu
„ Telefon ”.
W przypadku połączenia
telefonicznego:
Krótkie naciśnięcie: odebranie
połączenia.
Długie naciśnięcie: odrzucenie
połączenia.
Podczas połączenia
telefonicznego:
Krótkie naciśnięcie: otworzenie menu
kontekstowego telefonu.
Długie naciśnięcie: zakończenie
połączenia.
Uruchomienie funkcji rozpoznawania
głosu w smartfonie za
pośrednictwem systemu.
Radio:
Krótkie naciśnięcie: wyświetlenie
listy stacji radiowych.
Długie naciśnięcie: aktualizacja listy.
Media:
Krótkie naciśnięcie: wyświetlenie
listy folderów.
Długie naciśnięcie: wyświetlenie
dostępnych opcji sortowania.
.
R\256
