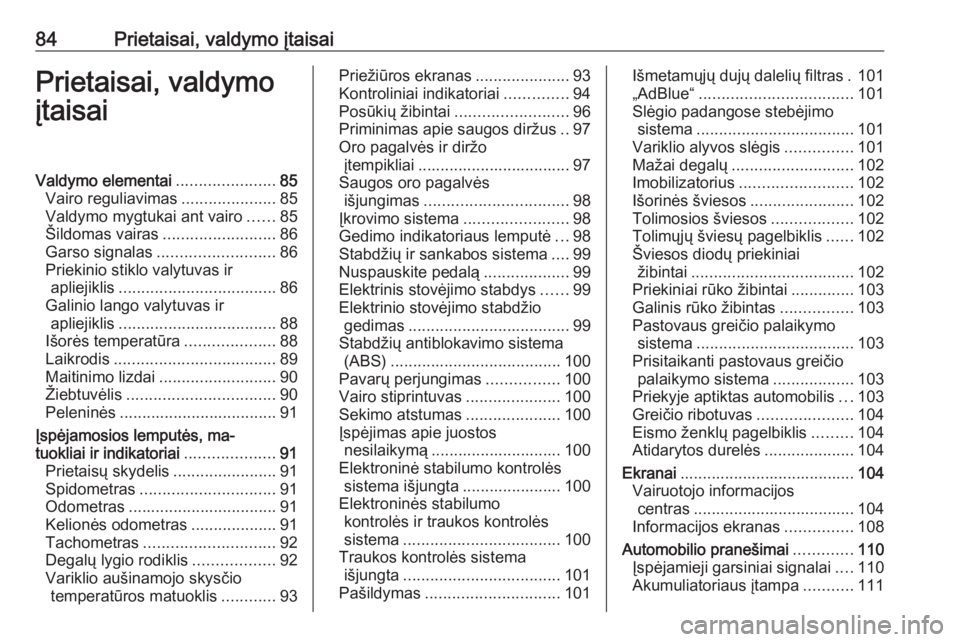

84Prietaisai, valdymo įtaisaiPrietaisai, valdymo
įtaisaiValdymo elementai ......................85
Vairo reguliavimas .....................85
Valdymo mygtukai ant vairo ......85
Šildomas vairas ......................... 86
Garso signalas .......................... 86
Priekinio stiklo valytuvas ir apliejiklis ................................... 86
Galinio lango valytuvas ir apliejiklis ................................... 88
Išorės temperatūra ....................88
Laikrodis .................................... 89
Maitinimo lizdai .......................... 90
Žiebtuvėlis ................................. 90
Peleninės ................................... 91
Įspėjamosios lemputės, ma‐ tuokliai ir indikatoriai ....................91
Prietaisų skydelis .......................91
Spidometras .............................. 91
Odometras ................................. 91
Kelionės odometras ...................91
Tachometras ............................. 92
Degalų lygio rodiklis ..................92
Variklio aušinamojo skysčio temperatūros matuoklis ............93Priežiūros ekranas .....................93
Kontroliniai indikatoriai ..............94
Posūkių žibintai ......................... 96
Priminimas apie saugos diržus ..97
Oro pagalvės ir diržo įtempikliai .................................. 97
Saugos oro pagalvės išjungimas ................................ 98
Įkrovimo sistema .......................98
Gedimo indikatoriaus lemputė ...98
Stabdžių ir sankabos sistema ....99
Nuspauskite pedalą ...................99
Elektrinis stovėjimo stabdys ......99
Elektrinio stovėjimo stabdžio gedimas .................................... 99
Stabdžių antiblokavimo sistema (ABS) ...................................... 100
Pavarų perjungimas ................100
Vairo stiprintuvas .....................100
Sekimo atstumas .....................100
Įspėjimas apie juostos nesilaikymą ............................. 100
Elektroninė stabilumo kontrolės sistema išjungta ...................... 100
Elektroninės stabilumo kontrolės ir traukos kontrolės
sistema ................................... 100
Traukos kontrolės sistema išjungta ................................... 101
Pašildymas .............................. 101Išmetamųjų dujų dalelių filtras . 101
„AdBlue“ .................................. 101
Slėgio padangose stebėjimo sistema ................................... 101
Variklio alyvos slėgis ...............101
Mažai degalų ........................... 102
Imobilizatorius ......................... 102
Išorinės šviesos .......................102
Tolimosios šviesos ..................102
Tolimųjų šviesų pagelbiklis ......102
Šviesos diodų priekiniai žibintai .................................... 102
Priekiniai rūko žibintai ..............103
Galinis rūko žibintas ................103
Pastovaus greičio palaikymo sistema ................................... 103
Prisitaikanti pastovaus greičio palaikymo sistema ..................103
Priekyje aptiktas automobilis ...103
Greičio ribotuvas .....................104
Eismo ženklų pagelbiklis .........104
Atidarytos durelės ....................104
Ekranai ....................................... 104
Vairuotojo informacijos centras .................................... 104
Informacijos ekranas ...............108
Automobilio pranešimai .............110
Įspėjamieji garsiniai signalai ....110
Akumuliatoriaus įtampa ...........111

96Prietaisai, valdymo įtaisaiApžvalgaOPosūkio signalas 3 96XSaugos diržo priminimas 3 97vOro pagalvės sistema ir diržo
įtempikliai 3 97VSaugos oro pagalvės išjungimas
3 98pĮkrovimo sistema 3 98ZGedimo indikatoriaus lemputė
3 98RStabdžių ir sankabos sistema
3 99mElektrinis stovėjimo stabdys
3 99jElektrinio stovėjimo stabdžio
triktis 3 99-Nuspauskite pedalą 3 99uStabdžių antiblokavimo sistema
(ABS) 3 100RPavarų perjungimas 3 100ESekimo atstumas 3 100cVairo stiprintuvas 3 100)Įspėjimas apie eismo juostos
nesilaikymą 3 100nElektroninė stabilumo kontrolės
sistema išjungta 3 100bElektroninės stabilumo kont‐
rolės ir traukos kontrolės
sistema 3 100kTraukos kontrolės sistema
išjungta 3 101!Pašildymas 3 101%Išmetamųjų dujų dalelių filtras
3 101Y„AdBlue“ 3 101wSlėgio padangose stebėjimo
sistema 3 101IVariklio alyvos slėgis 3 101YMažai degalų 3 102dImobilizatorius 3 1028Išorinės šviesos 3 102CTolimosios šviesos 3 102fTolimųjų šviesų pagelbiklis
3 102fŠviesos diodų priekiniai žibintai
3 123>Rūko žibintas 3 103rGalinis rūko žibintas 3 103mPastovaus greičio palaikymo
sistema 3 103 / Prisitaikanti
pastovaus greičio palaikymo
sistema 3 103CPrisitaikanti pastovaus greičio
palaikymo sistema 3 103APriekyje aptiktas automobilis
3 103LGreičio ribotuvas 3 104LPagalbinė kelio ženklų sistema
3 104hAtidarytos durelės 3 104
Posūkių žibintai
O šviečia arba blykčioja žaliai.
Šviečia trumpai Įjungtos stovėjimo šviesos.

Prietaisai, valdymo įtaisai101ŠviečiaSistemoje yra gedimas. Toliauvažiuoti dar galima. Priklausomai nuo kelio paviršiaus sąlygų važiavimo
stabilumas gali sumažėti.
Sutrikimo priežastį reikia pašalinti
nedelsiant techninio aptarnavimo
dirbtuvėse.
Blykčioja Sistema įjungta. Variklio trauka gali
sumažėti, o automobilis bus
stabdomas automatiškai iki nedidelio
laipsnio.
Elektroninė stabilumo kontrolės
3 212, Traukos jėgos kontrolės
sistema 3 211.
Traukos kontrolės sistema išjungta
k šviečia geltonai.
Sistema išjungta.
Pašildymas ! šviečia geltonai.Pašildymas suaktyvintas.
Suaktyvinamas, kai aplinkos
temperatūra yra žema.
Išmetamųjų dujų dalelių filtras
% šviečia arba blykčioja geltonai.
Išmetamųjų dujų dalelių filtrą reikia
išvalyti.
Važiuokite, kol % išsijungs. Jei
įmanoma, neleiskite variklio greičiui nukristi žemiau 2000 aps./min.
ŠviečiaIšmetamųjų dujų dalelių filtras yrapilnas. Kaip įmanoma greičiau
pradėkite valymo procesą.
Blykčioja
Pasiektas didžiausias filtro užpildymo lygis. Kaip įmanoma greičiau
pradėkite valymo procesą, kad būtų
išvengta variklio pažeidimo.
Išmetamųjų dujų dalelių filtras
3 199, išjungimo-užvedimo sistema
3 196.„AdBlue“
Y blykčioja geltonai.
Žemas „AdBlue“ lygis. Greitai įpilkite
„AdBlue“, kad nebūtų uždrausta
užvesti variklį.
„AdBlue“ 3 201.
Slėgio padangose stebėjimo sistema
w šviečia arba blykčioja geltonai.
Šviečia Pripūtimo slėgis mažėja. Tuojau pat
sustokite ir patikrinkite padangos
slėgį.
Blykčioja Gedimas matavimo sistemoje arba
sumontuota padanga be slėgio jutiklio (pvz., atsarginis ratas). Po 60–90
sekundžių kontrolinis indikatorius liks šviesti. Kreipkitės į tech. aptarnavimo
dirbtuves.
Variklio alyvos slėgis
I šviečia raudonai.

Prietaisai, valdymo įtaisai107Degalų lygis
Degalų lygio rodinys (procentais).
Chronometras
Norėdami naudotis, vykdykite ekrane
pateiktas instrukcijas.
„AdBlue“
Nurodomas apytikslis „AdBlue“ lygis.
Procentinis dydis reiškia „AdBlue“
likutį. Be to, nurodoma, ar lygis
pakankamas, ar žemas.
Informacija apie transporto
priemonę ?
Galimi puslapiai: ● vienetai
● įspėjimas apie greitį
● likusios variklio alyvos eksploatacijos trukmės indikacija
● slėgis padangose
● padangų apkrova
● sekimo atstumas
● pagalbinė kelio ženklų sistemaVienetai
Kol rodomas puslapis, paspauskite
mygtuką SET/CLR . Sukdami
reguliavimo ratuką, pasirinkite britų
(1) arba metrinę (3) matavimo vienetų
sistemą. Paspauskite SET/CLR
matavimo vienetams nustatyti.
Įspėjimas apie greitį
Įspėjimo apie greitį funkcija perspėja
vairuotoją, kai viršijamas nustatytas
greitis.
Kad nustatytumėte įspėjimą apie
greitį, kai rodomas puslapis,
spustelėkite SET/CLR. Pasukite
reguliavimo ratuką vertei pasirinkti.
Spustelėkite SET/CLR greičiui
nustatyti.
Viršijus pasirinktą greičio apribojimą,
pasigirsta įspėjamasis garsinis
signalas. Nustačius greitį, šią funkciją
galima išjungti, šio puslapio žiūrėjimo
metu spustelint SET/CLR.
Likusi alyvos eksploatacijos trukmė
Parodo apytikslę likusią alyvos
naudingos eksploatacijos trukmę.
Skaičius procentais reiškia likusią
alyvos eksploatacijos trukmę ir
nurodo, kada reikia keisti alyvą ir filtrą 3 93.
Padangų slėgis
Šiame puslapyje vairuojant rodomos
slėgio vertės visose padangose
3 277.
Padangų apkrova
Slėgio padangose kategoriją pagal
faktinį slėgį padangose galima
pasirinkti 3 277.

192Važiavimas ir naudojimasVažiavimas ir
naudojimasVairavimo patarimai ...................193
Automobilio valdymas .............193
Vairavimas ............................... 193
Užvedimas ir važiavimas ...........193
Naujo automobilio įvažinėjimas ............................ 193
Užvedimo spynelės padėtys ....193
Išlaikomas išjungimas .............194
Variklio užvedimas ..................194
Inercinio stabdymo nutraukimas ............................ 196
Sistema „Stop-start“ ................196
Automobilio statymas ..............198
Variklio išmetimo sistema ..........199
Išmetamųjų dujų dalelių filtras . 199
Katalizatorius ........................... 200
„AdBlue“ .................................. 201
Automatinė pavarų dėžė ............204
Pavarų dėžės ekranas .............204
Pavarų svirtis ........................... 204
Mechaninis režimas .................205
Elektroninės važiavimo programos .............................. 206Gedimas.................................. 206
Elektros energijos tiekimo sutrikimas ............................... 206
Mechaninė pavarų dėžė ............207
Stabdžiai .................................... 208
Stabdžių antiblokavimo sistema ................................... 208
Stovėjimo stabdis ....................208
Stabdymo pagalba ..................210
Pagalba važiuojant į kalną .......210
Važiavimo kontrolės sistemos ...211
Traukos kontrolės sistema ......211
Elektroninės stabilumo kontrolės sistema ...................212
Interaktyvioji važiavimo sistema ................................... 213
Vairuotojo pagalbos sistemos ....214
Pastovaus greičio palaikymo sistema ................................... 214
Greičio ribotuvas .....................216
Prisitaikanti pastovaus greičio palaikymo sistema ..................217
Susidūrimo su priekyje esančia kliūtimi perspėjimas ................224
Atstumo iki priekyje esančios
kliūties indikacija ..................... 228
Aktyvusis avarinis stabdymas . 229
Automobilio statymo pagalba ..231Šoninės „aklosios“ zonos
perspėjimas ............................ 234
Galinio vaizdo kamera .............235
Eismo ženklų pagelbiklis .........237
Įspėjimas apie juostos nesilaikymą ............................. 241
Degalai ....................................... 242
Degalai benzininiams varikliams ............................... 242
Degalai dyzeliniams varikliams ............................... 243
Degalų įpylimas .......................244
Priekabos vilktis .........................247
Bendra informacija ..................247
Vairavimo charakteristikos, patarimai važiuojant su
priekaba .................................. 247
Priekabos vilkimas ...................248
Vilkimo įranga .......................... 248
Pagalba priekabos stabilumui sustiprinti ................................ 251

Važiavimas ir naudojimas201Įspėjimas
Kitos nei 3 242, 3 308
puslapiuose išvardintos kuro
rūšys, gali sugadinti katalizatorių ir elektroninius komponentus.
Nesudegęs kuras perkaista ir
sugadina katalizatorių. Todėl
venkite dažnai naudoti starterį,
visiškai ištuštinti kuro baką arba
užvesti variklį stumiant ar traukiant
automobilį.
Jei variklio uždegimas sutrikęs,
variklis veikia netolygiai, jo veikimas
suprastėjęs ar yra kitų neįprastų
problemų, kuo greičiau nuvežkite
automobilį pataisyti į dirbtuves.
Avarijos atveju galima važiuoti toliau,
tačiau tik trumpą atstumą ir išlaikant
nedidelį automobilio ir variklio greitį.
„AdBlue“
Bendra informacija
Atrankinė katalizacija (BlueInjection)
– tai metodas, skirtas žymiai
sumažinti azoto dujų kiekį
išmetamosiose dujose. Tai
pasiekiama į išmetimo sistemą
įpurškiant dyzelino išmetamųjų dujų
skysčio (DEF). Iš skysčio išskirtas
amoniakas reaguoja su
išmetamosiose dujose esančiomis
azoto dujomis (NO x) ir virsta azotu bei
vandeniu.
Šis skystis žymimas „AdBlue ®
“. Tai –
nenuodingas, lengvai
neužsiliepsnojantis, bespalvis ir
bekvapis skystis, kurio sudėtyje yra 32 % karbamido ir 68 % vandens.9 Perspėjimas
Venkite „AdBlue“ sąlyčio su akimis
ar oda.
Patekus į akis ar ant odos,
nuplaukite vandeniu.
Įspėjimas
Venkite „AdBlue“ sąlyčio su
dažais.
Sąlyčio atveju nuskalaukite
vandeniu.
„AdBlue“ užšąla maždaug -11 °C
temperatūroje. Kadangi automobilyje
įrengtas „AdBlue“ šildytuvas, emisija
mažinama ir esant žemai
temperatūrai. „AdBlue“ šildytuvas
veikia automatiškai.
Tipinės „AdBlue“ sąnaudos siekia
maždaug 1,2 litro 1 000 km, jei
transporto priemonėje įrengtas
variklis D16DTH arba D16DTJ, ir
maždaug du litrai 1 000 km, jei
transporto priemonėje įrengtas
variklis D20DTH. Sąnaudos gali būti
didesnės: tai priklauso nuo vairavimo elgsenos (pvz., sunkus krovinys arba
priekabos vilkimas).
„AdBlue“ bakas
„AdBlue“ lygį bake rasite ekrano
meniu.
Lygio įspėjimai Atsižvelgiant į apskaičiuotą atstumą,
įveikiamą su „AdBlue“ likučiu,
vairuotojo informacijos centre
pateikiami įvairūs pranešimai.
Pranešimai ir apribojimai – tai teisinis reikalavimas.

202Važiavimas ir naudojimasPirmas galimas įspėjimas
pateikiamas likus AdBlue Range: (Su
„AdBlue“ įveikiamas atstumas:)
2 400 km .
Šis įspėjimas trumpai parodomas
vieną kartą, kartu pateikiant
apskaičiuotą atstumo likutį. Galima važiuoti be jokių apribojimų.
Kitas įspėjimo lygis pasiekiamas, kai
atstumas nesiekia 1 750 km. Įjungus
uždegimą, tokiu atveju kaskart
pateikiamas pranešimas su atstumo
likučiu ir jį reikia patvirtinti 3 104.
Papildykite „AdBlue“ atsargas, kol dar nepasiektas kitas įspėjimo lygis.
Kai „AdBlue“ likutis nebesiekia
900 km, pakaitomis rodomi toliau
pateikti įspėjamieji pranešimai ir jų
išjungti negalima:
● AdBlue Low Refill Now (Mažai
„AdBlue“, nedelsdami įpilkite)
● Engine Restart Prevented in (Bus
neleista vėl užvesti variklio po)
900 km .
Be to, nepertraukiamai mirksi
kontrolinis indikatorius Y.Pastaba
Jei didelės „AdBlue“ sąnaudos,
vairuotojo informacijos centre šis
įspėjimas gali būti pateiktas be
ankstesnių įspėjimo etapų.
Paskutinis įspėjimo lygis įsigalioja, kai
ištuštėja „AdBlue“ bakas. Variklio
užvesti nebeleidžiama. Pakaitomis
rodomi toliau pateikti įspėjamieji
pranešimai, jų išjungti neleidžiama:
● AdBlue Empty Refill Now
(Baigėsi „AdBlue“, įpilkite)
● Engine Will Not Restart (Variklis
iš naujo neužsives) .
Be to, nepertraukiamai mirksi
kontrolinis indikatorius Y.
Kai aktyviai neleidžiama užvesti
variklio, pateikiamas toks
pranešimas:
Refill AdBlue To Start Vehicle (Įpilkite „AdBlue“, kad galėtumėte užvesti
variklį) .
„AdBlue“ baką reikia pripildyti iki galo, nes kitaip nebus leidžiama užvesti
variklio.Didelės emisijos įspėjimai
Jei išmetamųjų dujų emisija pakyla
virš tam tikros vertės, vairuotojo
informacijos centre pateikiami į
atstumo įspėjimus panašūs įspėjimai.
Pateikiami prašymai patikrinti
išmetimo sistemą ir galiausiai
pateikiamas pranešimas, kad nebus
leista užvesti variklio. Šiais
apribojimais įgyvendinami teisiniai
reikalavimai.
Dėl pagalbos kreipkitės į autoservisą.
„AdBlue“ bako pildymasĮspėjimas
Naudokite tik tokį „AdBlue“, kuris
atitinka Europos standartus
DIN 70 070 ir ISO 22241-1.
Nenaudokite priedų.
Neskieskite „AdBlue“.
Kitaip galite apgadinti atrankinės
katalizacijos sistemą.

Važiavimas ir naudojimas203Pastaba
Jei degalinėje nėra pildymo siurblio
su keleiviniams automobiliams
skirtu antgaliu, pildymui naudokite
tik „AdBlue“ butelius arba talpyklas
su sandariu pildymo adapteriu, kad
skysčio neištikštų ir
neperpildytumėte bako, taip pat –
siekdami užtikrinti, kad iš bako
sklindantys dūmai būtų surinkti ir
nepatektų į aplinką. Buteliuose arba
talpyklose parduodamo „AdBlue“
rasite daugelyje degalinių, jo galima
įsigyti, pvz., „Opel“ įgaliotojo atstovo
arba kitose parduotuvėse.
Kadangi „AdBlue“ galiojimo
terminas ribotas, prieš pildami
patikrinkite jį.
Pastaba
Atsukant apsauginį dangtelį nuo
pildymo angos kaklelio, gali
išsiveržti amoniako dūmų.
Neįkvėpkite. Dūmai yra aitraus
kvapo. Įkvėpus dūmų, jie žalos
nedaro.
„AdBlue“ baką reikia pripildyti iki galo. Tai reikia padaryti, jei jau rodomas
įspėjamasis pranešimas,
neleidžiantis užvesti variklio.Automobilis turi būti pastatytas ant
lygaus paviršiaus.
„AdBlue“ įpylimo anga įrengta po
degalų bako atlanku, transporto
priemonės dešiniojoje galinėje
pusėje.
Bako vožtuvą galima atidaryti tik, jei
automobilis neužrakintas.
1. Ištraukite raktelį iš uždegimo spynelės.
2. Uždarykite visas dureles, kad į automobilio saloną nepatektų
amoniako dūmų.
3. Atlaisvinkite degalų bako atlanką jį pastumdami 3 244.4. Atsukite apsauginį dangtelį nuo
pildytuvo kaklelio.
5. Atidarykite „AdBlue“ talpyklą.
6. Vieną žarnos galą pritvirtinkite prie talpyklos, o kitą užsukite ant
pildymo angos kaklelio.
7. Pakelkite talpyklą ir palaikykite, kol ji visiškai ištuštės arba kol
sustos srautas iš talpyklos. Tai
gali trukti iki penkių minučių.
8. Pastatykite talpyklą, kad ištuštėtų žarna, ir palaukite 15 sekundžių.
9. Atsukite žarną nuo pildymo angos
kaklelio.
10. Uždėkite apsauginį dangtelį ir pasukite jį pagal laikrodžio
rodyklę, kad užsifiksuotų.
Pastaba
„AdBlue“ talpyklą reikia utilizuoti
laikantis aplinkosauginių
reikalavimų. Norėdami panaudoti pakartotinai, panaudoję išplaukite
žarną švariu vandeniu.
