260Pleje af bilenNr.Strømkreds31–32Aktivt dæmpningssystem/vogn‐
baneskiftadvarselBilens værktøj
Værktøj
Nogle værktøjer, trækøjet og (kun i
biler med reservehjul) bilens donkraft‐
udstyr er anbragt i det bageste opbe‐
varingsrum i lastrumsgulvet.
Åbn dækslet foran bagklappen.
Hjul og dæk
Dækkenes og fælgenes tilstand Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg for at dækket ikke klemmes mod kant‐
stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk
Vinterdæk øger køresikkerheden ved
temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Alle dækstørrelser er tilladt som
vinterdæk 3 296.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.

Pleje af bilen261DækmærkningF.eks. 215/60 R 16 95 H215:dækbredde i mm60:tværsnitsforhold (forhold
mellem dækkets højde og
bredde) i %R:bæltetype: RadialRF:konstruktionstype: RunFlat16:fælgdiameter i tommer95:kodetal for bæreevne f.eks.: 95
svarer til 690 kgH:kodebogstav for hastigheds‐
grænse
Kodebogstav for hastighedsgrænse:
Q:indtil 160 km/hS:indtil 180 km/hT:indtil 190 km/hH:indtil 210 km/hV:indtil 240 km/hW:indtil 270 km/h
Vælg et dæk, der egner sig til bilens maksimumshastighed.
Tophastigheden kan opnås ved
egenvægt med fører (75 kg) plus
125 kg nyttelast. Ekstraudstyr kan
reducere bilens tophastighed.
Ydeevne 3 292.
Dæk med foreskrevet
omløbsretning
Monter dæk med omløbsretning så
de ruller i køreretningen. Omløbsret‐
ningen vises ved hjælp af et symbol
(f.eks. en pil) på dækkets side.
Dæktryk
Dæktrykket skal kontrolleres mindst
hver 14. dag og inden længere ture.
Dækkene skal være kolde. Glem ikke reservehjulet. Det gælder også ved
biler med overvågningssystem for
dæktrykket.
Dæktryk 3 296.
Dæktryksmærkaten på rammen af
venstre eller højre fordør viser de
originale dæk og de tilsvarende
dæktryk.
Dæktrykangivelserne gælder for
kolde dæk. De gælder for både
sommer- og vinterdæk.
Reservedækket skal altid pumpes op
til det dæktryk, der gælder for fuld
last.
ECO-dæktrykket anvendes for at
opnå et så lavt brændstofforbrug som
muligt.
For lavt eller for højt dæktryk øger
dækslitagen og påvirker sikkerhed,
køreegenskaber, kørselskomfort og
brændstoføkonomi.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at følge
proceduren herunder:
1. Find motorens id-kode. Motordata
3 291.
2. Se de respektive dæk.
Dæktryktabellerne viser alle mulige
dækkombinationer 3 296.

Pleje af bilen267Der bør benyttes småledskæder, som
ikke stikker mere end 10 mm frem på
dækkenes slidbane og inderside
(inklusive kædelås).9 Advarsel
Beskadigelser kan medføre risiko
for punktering.
Der må kun monteres snekæder på dækstørrelserne 215/60 R16 og
225/50 R17.
Der må ikke bruges snekæder på
nødhjulet.
Lappesæt
Mindre skader på slidbane kan
udbedres med lappesættet.
Fjern ikke fremmedlegemer fra
dækkene.
Dækskader, som er større end 4 mm ,
eller som sidder i dæksiden, kan ikke
repareres med lappesættet.
9 Advarsel
Kør ikke hurtigere end 80 km/t.
Må ikke bruges i en længere peri‐ode.
Styring og håndtering kan blive
påvirket.
I tilfælde af punktering:
Træk parkeringsbremsen, sæt bilen i
første gear eller bakgear resp. P.
Lappesættet sidder i venstre side af
bagagerummet bag et dæksel.
1. Tag lappesættet op af rummet.
2. Tag kompressoren ud.
3. Tag ledningerne og luftslangen ud
af rummene i undersiden af
kompressoren.

270Pleje af bilenDe adaptere, der muligvis medføl‐
ger, kan bruges til at pumpe andre ting f.eks. fodbolde, luftmadrasser,
oppustelige gummibåde osv. De kan
findes på undersiden af kompresso‐
ren. De tages ud ved at skrue
kompressorens luftslange på og
tage adapteren ud.
Hjulskift
Træf følgende forberedelser og følg
nedennævnte anvisninger:
● Parker bilen på et vandret, jævnt og skridsikkert underlag. Ret
forhjulene ligeud.
● Træk parkeringsbremsen, sæt bilen i første gear eller bakgear
resp. P.
● Er underlaget blødt, skal der anbringes et stabilt underlag
under donkraften (maks. 1 cm
tykt).
● Tag tunge genstande ud af bilen,
før den løftes med en donkraft.
● Personer eller dyr må ikke opholde sig i bilen, mens den er
løftet.● Kryb ikke ind under den løftede bil.
● Start ikke bilen, mens den er løftet.
● Rens hjulmøtrikker og bolte med en ren klud, før hjulet monteres.9Advarsel
Smør ikke hjulbolt, hjulmøtrik og
hjulmøtrikkens konus.
Løftepositioner
De viste løftepositioner henviser til
brugen af løftearme og ekstra
donkrafte, der bruge til at skifte
vinter-/sommerdæk.Løfteplatforms bagarms position i
midten under udsparingen i forhøjnin‐ gen.

272Pleje af bilen
8. Sænk holderen helt ned, og tagreservehjulet ud.
9. Skift hjulet. Det beskadigede hjul skal fastgø‐
res i lastrummet, se nedenfor.
10. Løft den tomme reservehjulshol‐ der op, og anbring sikkerhedswi‐ren.
11. Løft reservehjulsholderen yderli‐ gere, og sæt den i begge hager.
Hagernes åbne sider skal pege i
kørselsretningen.
12. Luk den tomme reservehjulshol‐ der ved at dreje begge sekskant‐
bolte med uret ved hjælp af hjul‐
nøglen.
13. Sæt dækslerne over begge seks‐ kantbolte.
14. Placer hjulnøglen og donkraften i opbevaringsrummet foran
bagklappen.
15. Luk afdækningen til opbevarings‐ rummet.
Når reservehjulet anbringes i reser‐ vehjulsholderen, skal det placeres
med dækventilen over hjulholderens
fordybning.
Montering af reservehjulet
Træf følgende forberedelser og følg
nedennævnte anvisninger:
● Parker bilen på et vandret, jævnt og skridsikkert underlag. Ret
forhjulene ligeud.
● Anbring om nødvendigt en klods under hjulet, der er diagonalt
modsat det hjul, der skal skiftes.
● Træk parkeringsbremsen, sæt bilen i første gear eller bakgear
resp. P.
● Tag reservehjulet ud 3 271.
● Udskift aldrig flere hjul ad gangen.● Donkraften må kun bruges ved hjulskift ved punktering, ikke til
skift mellem sommer- og vinter‐ dæk.
● Donkraften er vedligeholdelses‐ fri.
● Er underlaget blødt, skal der anbringes et stabilt underlag
under donkraften (maks. 1 cm tykt).
● Tag tunge genstande ud af bilen,
før den løftes med en donkraft.
● Personer eller dyr må ikke opholde sig i bilen, mens den er
løftet.
● Kryb ikke ind under den løftede bil.
● Start ikke bilen, mens den er løftet.
● Rens hjulmøtrikker og bolte med en ren klud, før hjulet monteres.9Advarsel
Smør ikke hjulbolt, hjulmøtrik og
hjulmøtrikkens konus.

Pleje af bilen277Rækkefølge, når kablerne skal tilslut‐
tes:
1. Tilslut det røde kabel til start‐ hjælpsbatteriets positive pol.
2. Tilslut den anden ende af det røde
kabel til det afladede batteris posi‐ tive pol.
3. Tilslut det sorte kabel til start‐ hjælpsbatteriets negative pol.
4. Slut den anden ende af det sorte kabel til stelforbindelsespunktet i
motorrummet på din bil.
Før kablerne på en sådan måde, at
roterende dele i motorrummet ikke
griber fat i dem.
Start af motoren: 1. Start motoren på den bil, der afgi‐
ver strøm.
2. Start den anden motor efter fem minutter. Forsøg på at starte bør
foregå med intervaller på
ét minut og bør ikke vare mere
end 15 sekunder ad gangen.
3. Lad begge motorer køre i tomgang i ca. tre minutter med
tilsluttede kabler.4. Tænd for elektriske forbrugere (for eksempel forlygter, el-
bagrude) i den bil, der modtager
strøm.
5. Gentag ovennævnte procedure i nøjagtig omvendt rækkefølge, når
kablerne skal fjernes.Kørsel med påhæng
Bugsering af bilen
Frigør dækslet forneden og træk det
af nedad.
Trækøjet ligger sammen med værk‐
tøjssættet 3 260.

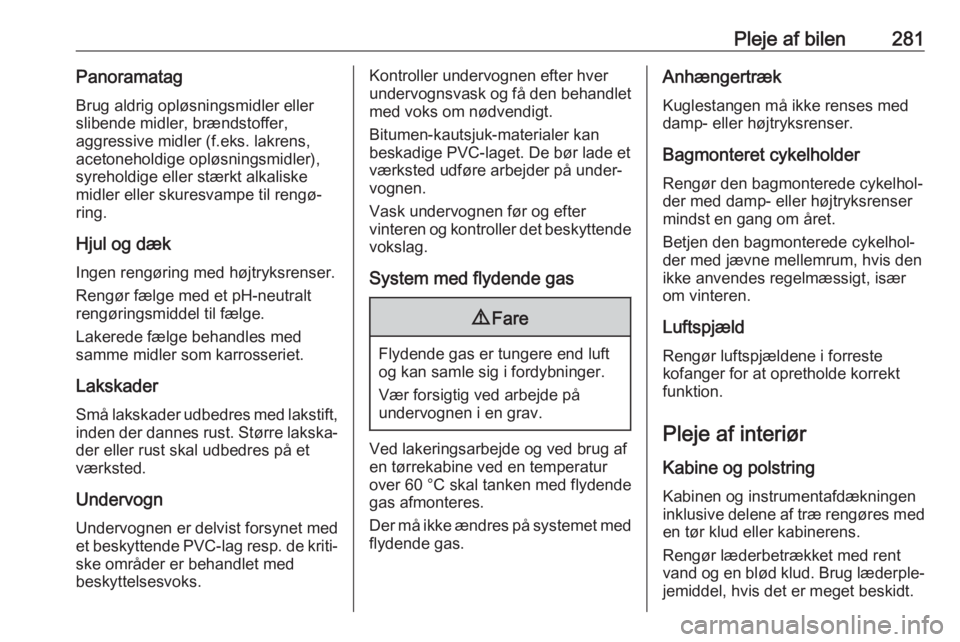

Pleje af bilen281Panoramatag
Brug aldrig opløsningsmidler eller
slibende midler, brændstoffer,
aggressive midler (f.eks. lakrens,
acetoneholdige opløsningsmidler),
syreholdige eller stærkt alkaliske
midler eller skuresvampe til rengø‐
ring.
Hjul og dæk
Ingen rengøring med højtryksrenser.
Rengør fælge med et pH-neutralt
rengøringsmiddel til fælge.
Lakerede fælge behandles med
samme midler som karrosseriet.
Lakskader Små lakskader udbedres med lakstift,
inden der dannes rust. Større lakska‐ der eller rust skal udbedres på et
værksted.
Undervogn
Undervognen er delvist forsynet med
et beskyttende PVC-lag resp. de kriti‐
ske områder er behandlet med
beskyttelsesvoks.Kontroller undervognen efter hver
undervognsvask og få den behandlet med voks om nødvendigt.
Bitumen-kautsjuk-materialer kan
beskadige PVC-laget. De bør lade et
værksted udføre arbejder på under‐
vognen.
Vask undervognen før og efter
vinteren og kontroller det beskyttende
vokslag.
System med flydende gas9 Fare
Flydende gas er tungere end luft
og kan samle sig i fordybninger.
Vær forsigtig ved arbejde på
undervognen i en grav.
Ved lakeringsarbejde og ved brug af
en tørrekabine ved en temperatur
over 60 °C skal tanken med flydende
gas afmonteres.
Der må ikke ændres på systemet med
flydende gas.
Anhængertræk
Kuglestangen må ikke renses med
damp- eller højtryksrenser.
Bagmonteret cykelholder
Rengør den bagmonterede cykelhol‐ der med damp- eller højtryksrensermindst en gang om året.
Betjen den bagmonterede cykelhol‐ der med jævne mellemrum, hvis den
ikke anvendes regelmæssigt, især
om vinteren.
Luftspjæld Rengør luftspjældene i forreste
kofanger for at opretholde korrekt
funktion.
Pleje af interiør
Kabine og polstring Kabinen og instrumentafdækningen
inklusive delene af træ rengøres med en tør klud eller kabinerens.
Rengør læderbetrækket med rent
vand og en blød klud. Brug læderple‐
jemiddel, hvis det er meget beskidt.

Tekniske data287Oplysninger på typemærkat:1:producent2:typegodkendelsesnummer3:stelnummer4:tilladt totalvægt i kg5:tilladt totalvægt for vogntoget
i kg6:maksimalt tilladt forakseltryk i kg7:maksimalt tilladt bagakseltryk
i kg8:bil- eller landespecifikke data
Belastningen på for- og bagaksel må ikke sammenlagt overskride dentilladte totalvægt. Hvis vægten på
forakslen f.eks. bliver fuldt udnyttet,
må bagakslen kun belastes, indtil den
tilladte totalvægt er nået.
De følgende tekniske data er udar‐
bejdet i overensstemmelse med EU- standarder. Ret til ændringer forbe‐
holdes. Hvis bilens papirer ikke stem‐
mer overens med instruktionsbogen,
gælder oplysningerne i bilens papirer.
Identifikation af motor
De tekniske datatabeller viser moto‐
rens id-kode. Motordata 3 291.
For at finde den pågældende motor
henvises til motoreffekten i EØF-
overensstemmelseserklæringen, der
følger med bilen, eller andre nationale registreringsdokumenter.
