Auton hoito191
Kuvassa näytetään etumatkustajan
puoli, kuljettajan puoli on samanlai‐
nen.
Poista kuljettajan puolella tuulilasin‐
pesunestepullon täyttökaula ennen
polttimon vaihtamista.
1. Kaukovalot
2. Lähivalot
Kauko- ja lähivalot 1. Avaa konepelti.
Konepelti 3 184.2. Irrota suojakansi.
3. Käännä polttimoa vastapäivään ja
vedä suoraan taaksepäin.
4. Irrota johtosarjan liitin polttimosta.
5. Asenna uusi polttimo ajovaloyk‐
sikköön kiertämällä sitä myötäpäi‐vään.
6. Kytke johtosarjan liitin.
7. Asenna suojakansi.
Asenna tuulilasinpesunestepullon
täyttökaula kuljettajan puolella paina‐ malla sitä voimakkaasti suoraan
pulloon. Varmista, että täyttökaulan
lukitsin kytkeytyy moottoritilan sähkö‐
keskuksen pitimeen.
Ylätason ajovaloyksikkö Ylätason mallissa autossa on LED-
kauko- ja lähivalot, suuntavilkut, sivu‐ valo ja päiväajovalot ajovaloyksi‐
kössä.

192Auton hoitoEtusumuvalot
Polttimoihin pääsee käsiksi auton
alapuolelta
1. Käännä kyseistä pyörää sisään‐ päin pois edestä ja irrota kolme
torx-ruuvia pyöräkotelon ulkopuo‐
lelta.
Auton työkalut 3 200.
2. Vedä verhousta pois tieltä, jotta pääset käsiksi polttimon pitimeen.
3. Vedä kiinnityskaarta ulospäin ja irrota johtoliitin polttimon
kannasta.
4. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
5. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
6. Asenna polttimon kanta heijasti‐ meen kiertämällä myötäpäivään
ja lukitse paikalleen.
7. Asenna verhous takaisin ja kiin‐ nitä kolme torx-ruuvia.
Takavalot
Vasen puoli
1. Irrota kumpikin suojus sen ulko‐ puolelta työntämällä ruuviavain.
Irrota molemmat suojukset ja
ruuvit. Irrota paneeli.

Auton hoito193
2. Irrota ensin suojus työntämälläruuviavain syvennykseen. Irrota
sitten kansi edestä ja ylhäältä.
Irrota kansi.
Oikea puoli
1. Irrota säilytystilan luukku ja renkaankorjaussarja.
2. Irrota kansi.
3. Taka- / jarruvalo, jos ei varustettuLEDeillä (1)
Suuntavilkku (2)
Peruutusvalo (3)

194Auton hoito4. Irrota lampun pidin. Irrota javaihda polttimo.
5. Asenna polttimon pidin takavalo‐ asennelmaan. Asenna takavaloa‐
sennelma koriin ja kiristä. Sulje ja
lukitse suojukset.
6. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.
Rekisterikilven valo
1. Väännä valaisin irti syvennykses‐ tään ruuvitaltalla.
2. Ota lamppukotelo alakautta pois, älä vedä johdosta.
Kierrä lampun kantaa vastapäi‐
vään vapauttaaksesi sen.
3. Irrota lamppu kannasta ja vaihda se uuteen.
4. Aseta lampun kanta lamppukote‐ loon ja kierrä myötäpäivään.
5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen.
Takasumuvalo
Polttimoihin pääsee käsiksi auton
alapuolelta.
1. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
2. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.

Auton hoito1953. Irrota ja vaihda polttimon kanta japolttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijasti‐ meen ja lukitse kiertämällä myötä‐päivään.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Akun plusnavan yläpuolella olevassa
rasiassa on muutama pääsulake. Ne
on vaihdatettava korjaamolla.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi
sulake vasta, kun häiriön syy on pois‐ tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän käyttöoppaan sisältä‐
mät sulakerasian kuvaukset eivät
ehkä koske kaikkia autoja.
Kun tarkistat sulakerasiaa, katso
siinä olevaa tarraa.Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai sivulta päin sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.

196Auton hoitoMinisulakkeetNroVirtapiiri1Kattoluukku2Ulkopeilin katkaisin / sadetun‐
nistin / sähkötoiminen ikkuna,
kulj.3–4–5Sähkötoimisten jarrujen ohjaus‐ yksikkö6Älykäs akkuanturi7Ohjauspylvään lukko8Vaihteiston ohjausyksikkö9–10Takakamera / sisätaustapeili /
ajovalojen kytkin / ajovalot11Takalasin pyyhin12Takalasin lämmitin13Istuin, ristiselän tuki14Peilien lämmitin15LPG-moduuli / polttoainejärjes‐
telmän ohjausyksikköNroVirtapiiri16Istuimen lämmitys17Vaihteiston ohjausyksikkö R/C / vesipumppu / lisälämmitin18Moottorinohjausyksikkö R/C19Polttoainepumppu20–21Jäähdytyspuhallin22–23Sytytyspuola / suuttimet24Pesimen pumppu25Ajovalon toimilaite26Moottorin ohjauksen tunnis‐
timet27–28Sytytystä29Sytytystä 1/230Pakojärjestelmä31Vasen kaukovalo32Oikea kaukovalo33Moottorin ohjausyksikkö

Auton hoito197NroVirtapiiri34Äänitorvi35Ilmastointilaite36Etusumuvalo
J-koteloiden sulakkeet
NroVirtapiiri1Sähkötoimisten jarrujen ohjaus‐
yksikkö2Tuulilasinpyyhkimet3Lineaaritehoyksikkö4Kojelaudan sulakerasian virta‐
napa5–6Polttoainelämmitin7Käynnistin8Jäähdytyspuhallin9Jäähdytyspuhallin10Moottorinohjausyksikkö /
Hehkutulppa11KäynnistinKojelaudan sulakerasia

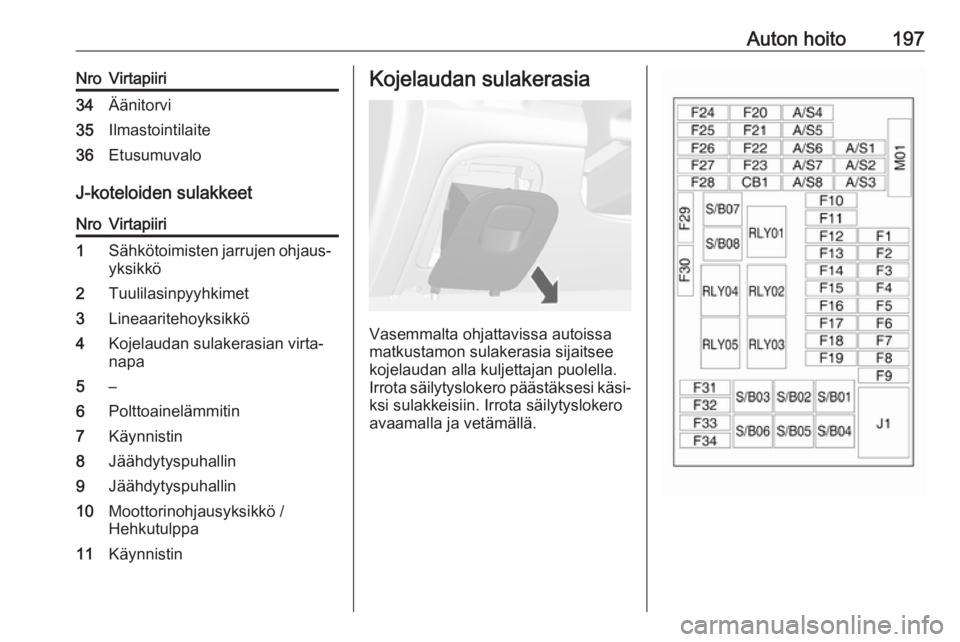

Vasemmalta ohjattavissa autoissa
matkustamon sulakerasia sijaitsee
kojelaudan alla kuljettajan puolella.
Irrota säilytyslokero päästäksesi käsi‐ ksi sulakkeisiin. Irrota säilytyslokero
avaamalla ja vetämällä.

198Auton hoitoMinisulakkeetNroVirtapiiri1Korielektroniikan ohjausyksikkö2Korielektroniikan ohjausyksikkö3Korielektroniikan ohjausyksikkö4Korielektroniikan ohjausyksikkö5Korielektroniikan ohjausyksikkö6Korielektroniikan ohjausyksikkö7Korielektroniikan ohjausyksikkö8Korielektroniikan ohjausyksikkö9Virtalukko10Turvallisuuden diagnoosimo‐
duuli11Datalinkkiliitin12Lämmitys ja tuuletus13Takaluukku14Keskusyhdyskäytävämoduuli15Kaistavahti / sisäpeili16Kääntyvät ajovalot17Pylvään lukkoNroVirtapiiri18Ultraäänipysäköintitutkamo‐
duuli19Korielektroniikan ohjausyk‐
sikkö / säädetty jännitteenoh‐
jaus20Ohjauspyörä21–22Savukkeensytytin / Lisävarus‐
teiden tasavirtapistoke (etu)23Savukkeensytytin / Lisävarus‐
teiden tasavirtapistoke (taka‐
osan keskikonsoli)24Varalla25Telematiikan huoltomoduuli26Ohjauspyörän lämmitys27Mittaristo / Infotainment-järjes‐
telmä / lisälämmittimen kytkin28Perävaunun pistorasia29Infonäyttö / Infotainment-järjes‐
telmä30Vaihteiston ohjausyksikkö31MittaristoNroVirtapiiri32Infotainment-järjestelmä33Perävaunun pistorasia34Passiivisen autoon mene‐
misen / passiivisen käynnis‐
tyksen moduuli
S/B-sulakkeet
NroVirtapiiri01Sähkötoimisen istuimen kytkin02Varalla03Sähkötoimiset etuikkunat04Sähkötoimiset takaikkunat05Logistiikkatila06Sähkötoimisen istuimen kytkin07Varalla08Varalla
Midi-sulake
NroVirtapiiriM01PTC
