Conservação do veículo153N.ºCircuito1Porta da bagageira2Sensor de velocidade de saída
da caixa de velocidades3Óculo traseiro aquecido4Espelho retrovisor exterior
aquecido5Tecto de abrir6Módulo de controlo da caixa de
velocidades7Módulo de controlo do motor8–9ABS10Módulo de controlo da carro‐
çaria, tensão11Câmara traseira12–13–N.ºCircuito14Módulo de comando do motor/
Módulo de controlo da caixa de
velocidades15Sistema de injeção/Motor de
arranque16Bomba do combustível17Módulo de comando do motor118Módulo de comando do motor219Sistema de injeção/Ignição20Sistema de ar condicionado21Sensor da bateria22Trava eléctrica da coluna da
direcção23Ventoinha de arrefecimento
baixa24–25Interruptor do espelho retrovisor exterior26Módulo de controlo do motor

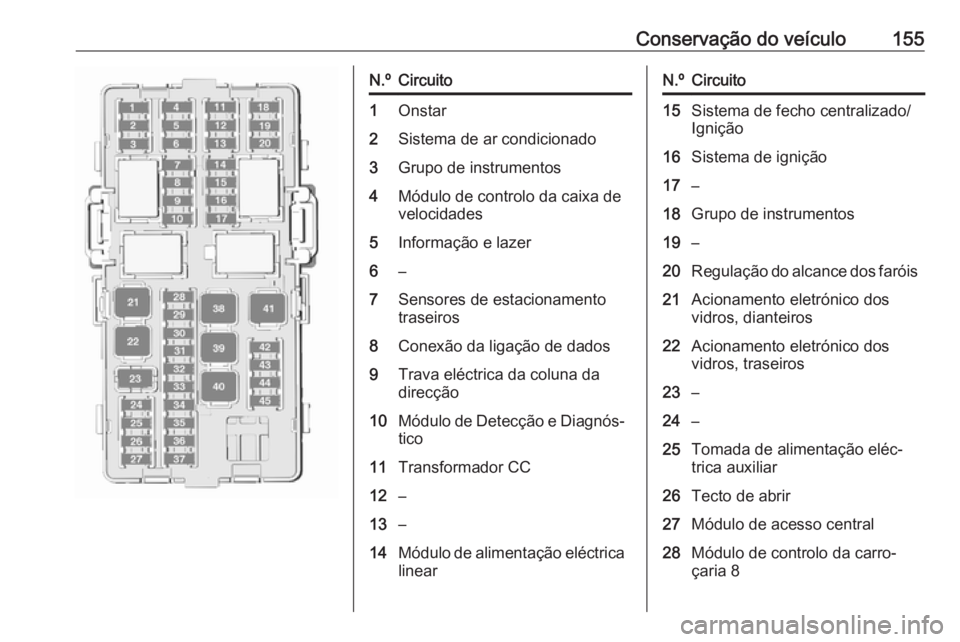

Conservação do veículo155N.ºCircuito1Onstar2Sistema de ar condicionado3Grupo de instrumentos4Módulo de controlo da caixa de
velocidades5Informação e lazer6–7Sensores de estacionamento
traseiros8Conexão da ligação de dados9Trava eléctrica da coluna da
direcção10Módulo de Detecção e Diagnós‐
tico11Transformador CC12–13–14Módulo de alimentação eléctrica linearN.ºCircuito15Sistema de fecho centralizado/
Ignição16Sistema de ignição17–18Grupo de instrumentos19–20Regulação do alcance dos faróis21Acionamento eletrónico dos
vidros, dianteiros22Acionamento eletrónico dos
vidros, traseiros23–24–25Tomada de alimentação eléc‐
trica auxiliar26Tecto de abrir27Módulo de acesso central28Módulo de controlo da carro‐
çaria 8

Conservação do veículo159separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.9 Aviso
Para pneus específicos, a pressão
dos pneus recomendada,
indicada na tabela da pressão dos
pneus, poderá exceder a pressão
máxima dos pneus indicada no
pneu. Nunca exceder a pressão
máxima dos pneus indicada no
pneu.
Se a pressão dos pneus tiver de ser reduzida ou aumentada, desligar o
motor. Depois de ajustar a pressão
dos pneus, ligar a ignição e
selecionar a definição relevante na
página Carga dos pneus no Centro
de Informação do Condutor 3 80.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura dos pneus. Durante a
condução a temperatura e a pressão
dos pneus aumentam. Os valores da
pressão dos pneus fornecidos na
etiqueta de pressão dos pneus e na
tabela de pressão dos pneus são
válidos para pneus frios, o que
significa a 20 °C.
A pressão aumenta quase 10 kPa
para um aumento de temperatura de
10 °C. Isto deve ser tido em
consideração ao verificar pneus
quentes.
O valor da pressão dos pneus
apresentado no Centro de
Informação do Condutor é a pressão efetiva dos pneus. Um pneu
arrefecido mostra um valor
diminuído, o que não indica uma fuga
de ar.
Sistema de controlo da pressão dos pneus
O sistema de controlo da pressão dos pneus verifica a pressão dos quatro
pneus uma vez por minuto quando a
velocidade do veículo ultrapassa
determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem possuir a pressão prescrita.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é exigido legalmente, a utilização de
rodas sem sensores de pressão
invalida a autorização de utilização.
As actuais pressões dos pneus
podem ser apresentadas no Veículo
informação menu no Centro de
Informação do Condutor.
O menu pode ser selecionado
premindo os botões na haste.

Conservação do veículo161Apenas montar rodas com sensores
de pressão, de outro modo a pressão
dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente temporária
não está equipada com sensores de
pressão. O sistema de controlo da
pressão dos pneus não está
operacional para estes pneus.
Indicador de controlo w acende. Para
os outros três pneus, o sistema
mantém-se operacional.
A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de
reparação aprovados pelo fabricante.
Utilizar dispositivos eletrónicos ou
estar perto de instalações que
utilizam frequências de onda
semelhantes pode interferir com o
sistema de controlo da pressão dos
pneus.
De cada vez que os pneus são
substituídos, os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir onúcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo Ajustar a pressão dos pneus ao
estado de carga de acordo com a
etiqueta de informação dos pneus ou
a tabela de pressão dos pneus
3 190 e selecionar a definição
adequada no menu Carga dos
pneus no Centro de Informação do
Condutor, Veículo informação menu
3 80. Esta definição é a referência
para os avisos de pressão dos pneus.
O menu Carga dos pneus apenas
aparece se o veículo estiver parado e o travão de mão engatado.
Seleccionar:
● Lo para uma pressão confortável
até 3 pessoas.
● Eco para pressão Eco até
3 pessoas.
● Hi para carga total.
Processo de correspondência do
sensor de pressão dos pneus
Cada sensor de pressão dos pneus
tem um código de identificação único.
É necessário efetuar a
correspondência do código de
identificação com a nova posição de
um pneu / roda depois de rodar os
pneus ou de substituir o conjunto de

162Conservação do veículorodas completo e se um ou mais
sensores de pressão dos pneus
foram substituídos. O processo de
correspondência do sensor de
pressão dos pneus também deve ser efetuado depois de substituir um
pneu sobresselente por um pneu de
estrada com o sensor de pressão dos
pneus.
A luz de anomalia w e a mensagem
ou o código de aviso deverão apagar no próximo ciclo de ignição. A
correspondência dos sensores com
as posições das rodas é efetuada
utilizando uma ferramenta de
reprogramação, pela seguinte
ordem: roda dianteira esquerda, roda
dianteira direita, roda traseira direita
e roda traseira esquerda. A luz de
viragem na posição activa actual
mantém-se acesa até ser feita a
correspondência do sensor.
Consultar uma oficina para o serviço. Tem 2 minutos para fazer
corresponder a primeira posição da
roda e 5 minutos no total para fazer
corresponder as quatro posições dasrodas. Caso demore mais tempo, o
processo de correspondência pára e
tem de ser reiniciado.
O processo de correspondência do
sensor de pressão dos pneus é o
seguinte:
1. Aplicar o travão de mão.
2. Ligue a ignição.
3. Selecionar o ponto morto.
4. Utilizar MENU na haste para
selecionar o Menu de informação
do veículo no Centro de
Informação do Condutor.
5. Utilizar a roda de regulação para navegar até ao menu de pressão
dos pneus.
6. Premir SET/CLR para iniciar o
processo de correspondência do
sensor. Deverá ser apresentada
uma mensagem a pedir aceitação do processo.
7. Premir novamente SET/CLR para
confirmar a selecção. A buzina
toca duas vezes para indicar que
o receptor está em modo de
memorização.8. Começar pela roda dianteira do lado esquerdo.
9. Colocar a ferramenta de reprogramação contra a parede
lateral do pneu, junto à haste da
válvula. Em seguida, premir o
botão para ativar o sensor de
pressão dos pneus. Um toque
curto da buzina confirma que foi
feita a correspondência do código
de identificação do sensor com
aquela posição da roda.
10. Passar à roda dianteira do lado direito e repetir o procedimento
indicado no Passo 9.
11. Passar à roda traseira do lado direito e repetir o procedimento
indicado no Passo 9.
12. Passar à roda traseira esquerda e
repetir o procedimento indicado
no Passo 9. A buzina apita duas
vezes para indicar que foi feita a
correspondência do código de
identificação do sensor com a
roda traseira esquerda e que o
processo de correspondência dos
sensores de pressão dos pneus já não está ativo.
13. Desligar a ignição.

192Informação do clienteFrequência de
funcionamento
(MHz)Potência de
saída máxima
(dBm)2400,0 - 2483,542400,0 - 2483,5135725,0 - 5850,013
Sistema de informação e lazer
Multimedia
LG Electronics
European Shared Service Center B.V., Krijgsman 1, 1186 DM
Amstelveen, The Netherlands
Frequência de
funcionamento
(MHz)Potência de
saída máxima
(dBm)2400,0 - 2483,582400,0 - 2483,5165725,0 - 5875,09
Sistema de informação e lazer
R300 BT
Humax Automotive Co. Ltd.
2, Yeongmun-ro, Cheoin-gu, Yongin-
si, Gyeonggi-do, Korea
Frequência de funcionamento: 2 402
- 2 480 MHz
Potência de saída máxima: 4 dBm EIRP
Módulo OnStar
LG Electronics
Electronics European Shared Service
Center B.V., Krijgsman 1, 1186 DM
Amstelveen, The NetherlandsFrequência de
funcionamento
(MHz)Potência de
saída máxima
(dBm)2402 - 248042412 - 246218880 - 915331710 - 1785241850 - 1910241920 - 1980242500 - 257023
Transmissor do radiotelecomando
Continental Automotive GmbH
Siemensstraße 12, 93055
Regensburg, Germany
Frequência de funcionamento:
433,92 MHz
Potência de saída máxima:
-5,7 dBm
Robert Bosch GmbH
Robert Bosch Platz 1, 70839
Gerlingen, Germany
Frequência de funcionamento:
433,92 MHz
Potência de saída máxima: -4 dBm
Recetor do controlo à distância
Robert Bosch GmbH
Robert Bosch Platz 1, 70839
Gerlingen, Germany
Frequência de funcionamento: N/A
Potência de saída máxima: N/A
Sensores da pressão dos pneus
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Frequência de funcionamento: 433,92 MHz

Informação do cliente199Bluetooth SIG, Inc.
Bluetooth ®
é uma marca registada da
Bluetooth SIG, Inc.DivX, LLC
DivX ®
e DivX Certified ®
são marcas
registadas da DivX, LLC.EnGIS Technologies, Inc.
BringGo ®
é uma marca registada da
EnGIS Technologies, Inc.Google Inc.
Android™ e Google Play™ Store são marcas da Google Inc.Stitcher Inc.
Stitcher™ é uma marca comercial da
Stitcher, Inc.Verband der Automobilindustrie e.V.
AdBlue ®
é uma marca registada da
VDA.Registo de dados do
veículo e privacidade
Gravação de dados de eventos
No veículo estão instaladas unidades de controlo eletrónico. As unidades
de controlo processam os dados, os
quais são recebidos pelos sensores
do veículo, por exemplo, ou que as
mesmas geram ou trocam entre si.
Algumas unidades de controlo são
necessárias para o funcionamento
seguro do veículo, outras ajudam o
condutor durante a condução
(sistemas de apoio ao condutor),
enquanto outras disponibilizam
funções de conforto ou de informação
e lazer.
O texto abaixo contém informações
gerais sobre o processamento de
dados no veículo. São fornecidas
informações adicionais relativamente aos dados específicos que são
carregados, guardados e
transmitidos a terceiros e para que
fim no veículo sob o termo Proteção
dos Dados, em estrita relação com asreferências às características
funcionais afetadas no Manual de
Instruções relevante ou nas
condições de venda gerais. As
mesmas estão igualmente
disponíveis online.
Dados de funcionamento no
veículo
As unidades de controlo processam
dados para o funcionamento do
veículo.
Estes dados incluem, p. ex.:
● informação do estado do veículo (p. ex., velocidade, demora do
movimento, aceleração lateral, velocidade de rotação das rodas, indicação dos "cintos de
segurança apertados")
● condições ambientes (p. ex., temperatura, sensor de chuva,
sensor de distância)
Como regra, estes dados são
transitórios, não são guardados por mais tempo do que um ciclo
operacional e apenas são
processados a bordo do próprio
veículo. As unidades de comando

207Óleo, motor......................... 180, 185
OnStar .......................................... 92
Operar o pedal.............................. 76
P Palas para-sol .............................. 32
Para-brisas ................................... 30
Perigo, Aviso e Atenção ................4
Personalização do veículo ..........89
Perspetiva geral do painel de instrumentos ............................. 10
Placa de identificação ...............184
Pneus de inverno ......................157
Porta aberta ................................. 79
Porta-luvas .................................. 54
Portas ........................................... 25
Portas dianteiras........................... 24
Portas traseiras ........................... 24
Posição dos bancos ....................35
Posições do interruptor da ignição .................................... 114
Potência do motor reduzida .........79
Pressão do óleo de motor ...........78
Pressão dos pneus ............158, 190
Primeiros socorros........................ 60
Profundidade do relevo .............163
Programador de velocidade 79, 127Programa eletrónico de estabilidade desligado ..............77
Proteção para evitar a descarga da bateria ............................... 102
R Radiotelecomando ......................20
REACH ....................................... 195
Rebocar o veículo ...................... 174
Reboque ..................................... 174
Recolha de veículos em fim de vida ......................................... 138
Recomendações de condução ...113
Registo de dados do veículo e privacidade .............................. 199
Relógio ........................................ 66
Rodagem do veículo .................114
Rodas ........................................ 157
Roda sobresselente ..................169
S Sensores de estacionamento ...
.......................................... 77, 130
Serviço ....................................... 112 Símbolos ........................................ 4
Sinais sonoros de aviso ..............88
Sinal de luzes .............................. 98
Sistema de airbag de cortina .......45
Sistema de airbag lateral .............44
Sistema de airbags ......................40
Sistema de alarme antirroubo ......26Sistema de aquecimento e
ventilação ............................... 103
Sistema de ar condicionado ......104
Sistema de controlo da pressão dos pneus ......................... 78, 159
Sistema de controlo da tração ...124
Sistema de controlo da tração desligado ................................... 77
Sistema de fecho centralizado ....21
Sistema de segurança para crianças ..................................... 47
Sistema de travagem antibloqueio ............................ 122
Sistema de travagem antibloqueio (ABS) ...................76
Sistema de travagem e embraiagem ............................. 76
Sistema do airbag frontal ............44
Sistema eléctrico ........................151
Sistema para/arranca .................117
Sistemas de apoio ao condutor ..127
Sistemas de controlo da climatização ............................ 103
Sistemas de controlo de condução ................................ 124
Sistemas de detecção de objectos ................................... 130
Sistemas de limpa para‑brisas e de lava para‑brisas ................... 13
