128Conducción y manejoAsistente de aparcamiento
Asistente de aparcamiento
trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al desplazarse marcha atrás y
utilizar el sistema de asistente de
aparcamiento trasero, inspec‐
cione siempre el área circundante.
El asistente de aparcamiento trasero
facilita el estacionamiento midiendo
la distancia entre el vehículo y los
obstáculos situados por detrás.
Informa y advierte al conductor
mediante señales acústicas e indica‐
ción visual.
El sistema tiene tres sensores de
aparcamiento por ultrasonidos en el
parachoques trasero.
Activación
El sistema está operativo automáti‐
camente al engranar la marcha atrás.
Indicación
El sistema advierte al conductor con
avisos acústicos frente a potenciales
obstáculos peligrosos por detrás del
vehículo. El intervalo entre avisos
acústicos se acorta conforme el
vehículo se acerca al obstáculo.
Cuando la distancia es inferior a apro‐
ximadamente 40 cm, el aviso acús‐ tico es continuo.
Desactivación
El sistema se desactiva automática‐
mente al desengranar la marcha
atrás.Puede que el sistema no detecte un
obstáculo cuando se conduce a más
de 10 km/h.
Avería
En caso de avería en el sistema, se
enciende el testigo de control r en
el cuadro de instrumentos 3 75.
Además, si el sistema no funciona
debido a condiciones temporales,
como la presencia de nieve en los
sensores, se ilumina r.
Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.

Conducción y manejo129Atención
El rendimiento del sistema puede
verse reducido si los sensores
están cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga
pesada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de
objetos ni la indicación correcta de
la distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como
objetos estrechos, o los materia‐
les blandos pueden no ser detec‐
tados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Aviso de cambio de carril
El sistema de aviso de cambio de
carril observa las marcas del carril por
el que circula el vehículo mediante
una cámara frontal. El sistema
detecta los cambios de carril y avisa
al conductor en caso de un cambio
involuntario de carril mediante seña‐
les acústicas y visuales.
Los criterios para detectar un cambio involuntario de carril son:
● No se han accionado los intermi‐
tentes.
● No se ha accionado el pedal del freno.
● No hay un accionamiento activo del acelerador.
● No hay un accionamiento del volante.
Si el conductor realiza estas accio‐
nes, no se emitirá el aviso.Activación
El sistema de aviso de cambio de
carril se activa pulsando ). El LED
encendido en el botón indica que el
sistema está conectado. Cuando el
testigo de control ) en el cuadro de
instrumentos se enciende en verde,
el sistema está listo para funcionar.
El sistema sólo funciona a velocida‐
des superiores a 56 km/h y si hay
marcas de carril.
Cuando el sistema detecta un cambio
involuntario de carril, el testigo de
control ) cambia a amarillo y parpa‐
dea. Simultáneamente se activa un
aviso acústico.

Cuidado del vehículo151N.ºCircuito1Portón trasero2Sensor de velocidad de salida
de la transmisión3Luneta térmica trasera4Retrovisor exterior térmico5Techo solar6Módulo de control del cambio7Módulo de control del motor8–9ABS10Módulo de control de la carro‐
cería, tensión11Cámara retrovisora12–13–14Módulo de control del motor/
Módulo de control del cambio15Sistema de inyección/Motor de
arranqueN.ºCircuito16Bomba de combustible17Módulo de control del motor118Módulo de control del motor219Sistema de inyección/Encen‐
dido20Sistema de aire acondicionado21Sensor de la batería22Bloqueo de la columna de direc‐
ción electrónico23Ventilador de refrigeración, baja24–25Interruptor del retrovisor exterior26Módulo de control del motor27Sistema de combustible28–29Detección de ocupación del
asiento30Regulación del alcance de los
farosN.ºCircuito31Bocina32Faros antiniebla33Luz de carretera izquierda34Luz de carretera derecha35–36Limpialuneta37Luz de giro izquierda38Sistema lavaparabrisas39Luz de giro derecha40–41–42Motor de arranque 243Tablero de instrumentos44Convertidor CC-CC45Motor de arranque 146ABS47Ventilador de refrigeración, alta

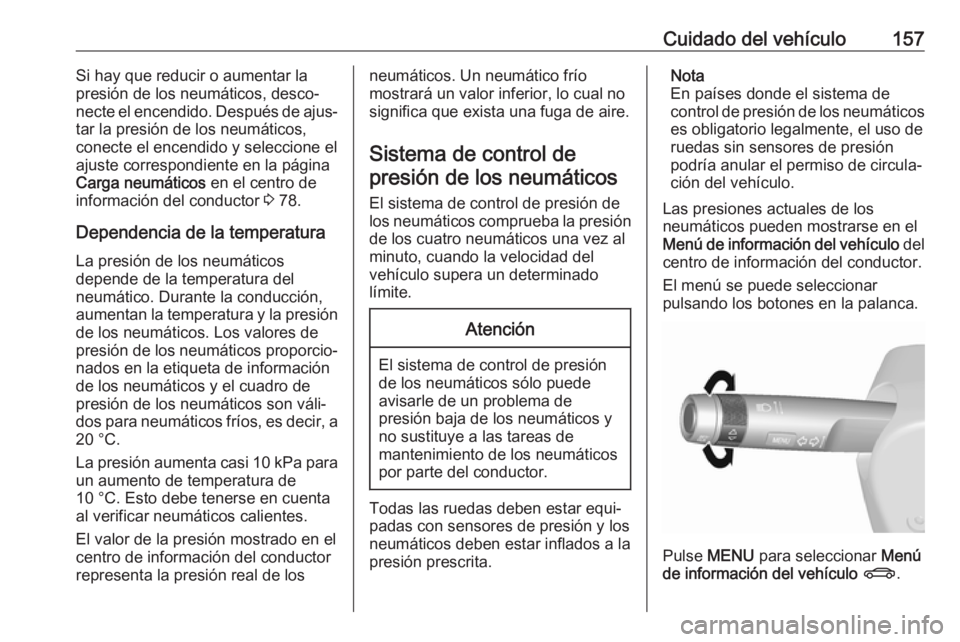

Cuidado del vehículo157Si hay que reducir o aumentar la
presión de los neumáticos, desco‐ necte el encendido. Después de ajus‐
tar la presión de los neumáticos,
conecte el encendido y seleccione el ajuste correspondiente en la página
Carga neumáticos en el centro de
información del conductor 3 78.
Dependencia de la temperatura
La presión de los neumáticos
depende de la temperatura del
neumático. Durante la conducción,
aumentan la temperatura y la presión
de los neumáticos. Los valores de
presión de los neumáticos proporcio‐ nados en la etiqueta de informaciónde los neumáticos y el cuadro de
presión de los neumáticos son váli‐
dos para neumáticos fríos, es decir, a 20 °C.
La presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de losneumáticos. Un neumático frío
mostrará un valor inferior, lo cual no
significa que exista una fuga de aire.
Sistema de control depresión de los neumáticos
El sistema de control de presión de
los neumáticos comprueba la presión de los cuatro neumáticos una vez al
minuto, cuando la velocidad del
vehículo supera un determinado
límite.Atención
El sistema de control de presión
de los neumáticos sólo puede
avisarle de un problema de
presión baja de los neumáticos y
no sustituye a las tareas de
mantenimiento de los neumáticos
por parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y los
neumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de
control de presión de los neumáticos
es obligatorio legalmente, el uso de
ruedas sin sensores de presión
podría anular el permiso de circula‐
ción del vehículo.
Las presiones actuales de los
neumáticos pueden mostrarse en el
Menú de información del vehículo del
centro de información del conductor.
El menú se puede seleccionar
pulsando los botones en la palanca.
Pulse MENU para seleccionar Menú
de información del vehículo X .

158Cuidado del vehículo
Gire la rueda de ajuste para seleccio‐
nar el sistema de control de presión
de los neumáticos.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje con el neumá‐
tico correspondiente parpadeando en el centro de información del conduc‐
tor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Dependencia de la temperatura
3 155.Si se detecta un problema de presión
baja de los neumáticos, se indica
mediante el testigo de control w
3 76.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 188.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede ser necesario
conducir durante un tiempo para
actualizar los valores de presión de
los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga
después de conducir un rato, podría
indicar un problema de presión baja
del neumático. Comprobar la presión
de los neumáticos.
Mensajes del vehículo 3 84.
Si hay que reducir o aumentar la presión de los neumáticos, desco‐ necte el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se mostrará la presión de los neumáti‐
cos y el testigo w permanecerá
encendido.
Las ruedas de repuesto temporales
no están equipadas con sensores de
presión. El sistema de control de
presión de los neumáticos no
funciona para este tipo de neumáti‐
cos. Se enciende el testigo de control
w . El sistema sigue funcionando para
los otros tres neumáticos.

Cuidado del vehículo159El uso de juegos de reparación de
neumáticos disponibles en comercios
puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el
fabricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que
utilizan frecuencias de onda similares podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐ cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso
del sensor atornillado, sustituya el
núcleo de la válvula y el anillo de
sellado. En el caso del sensor con
pinzas; sustituya el vástago de
válvula completo.
Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre
neumáticos o el cuadro de presiones
de los neumáticos 3 188 y selec‐
cione el ajuste correspondiente en elmenú Carga neumáticos del centro
de información del conductor, Menú
de información del vehículo 3 78.
Este ajuste es la referencia para las
advertencias de presión de los
neumáticos.
El menú Carga neumáticos aparece
únicamente si el vehículo está dete‐
nido y el freno de estacionamiento
está aplicado.
Seleccione:
● Lo para presión de confort hasta
3 personas.
● Eco para presión Eco hasta
3 personas.
● Hi para carga completa.
Proceso de ajuste del sensor de
presión de los neumáticos
Cada sensor de presión de los
neumáticos tiene un código de iden‐
tificación único. El código de identifi‐
cación se debe corresponder con la
posición de la nueva rueda / neumá‐
tico después de girar los neumáticos
o intercambiar el juego completo de
rueda o se han sustituido más senso‐ res de presión de los neumáticos.
Asimismo, el proceso de empareja‐
miento de los sensores de presión de
los neumáticos debería realizarse
después de sustituir el neumático de repuesto por un neumático de carre‐
tera con el sensor de presión de los
neumáticos.
El testigo de avería w y el mensaje o
código de advertencia deberían
apagarse en el próximo ciclo de
encendido. Los sensores se empare‐
jan con las posiciones del neumático/
llanta, utilizando una herramienta de
aprendizaje, en el siguiente orden:
rueda delantera del lado izquierdo,
rueda delantera del lado derecho,
rueda trasera del lado derecho y
rueda trasera del lado izquierdo. El

160Cuidado del vehículointermitente de la posición activa
actualmente se ilumina hasta que se
empareje el sensor.
Consulte con un taller para su revi‐
sión. Hay un plazo de 2 minutos para
emparejar la primera posición de
rueda y de 5 minutos en total para las cuatro posiciones. Si tarda más, el
proceso de emparejamiento se
cancela y hay que volver a empezar.
El proceso de ajuste del sensor de
presión de los neumáticos es:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido. 3. Seleccione punto muerto.
4. Usar MENU en la palanca para
seleccionar el Menú de
información del vehículo en el
centro de información del conduc‐ tor.
5. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.6. Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería visuali‐
zarse un mensaje solicitando la
aceptación del proceso.
7. Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
8. Empiece por la rueda delantera del lado izquierdo.
9. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐
tico, cerca del vástago de la
válvula. Luego pulse el botón para
activar el sensor de presión de los neumáticos. Un toque de la
bocina confirma que el código de
identificación del sensor ha sido
emparejado con esta posición de
la rueda.
10. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 9.
11. Continúe con la rueda trasera derecha y repita el procedimiento
del paso 9.12. Continúe con la rueda trasera izquierda y repita el procedi‐
miento del paso 9. La bocina suena dos veces para indicar que el código de identificación del
sensor ha sido emparejado con la
rueda trasera izquierda y que el
proceso de emparejamiento de
los sensores de presión de los
neumáticos no está activo.
13. Desconecte el encendido.
14. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de información de los
neumáticos.
15. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 78.
Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los
neumáticos deben sustituirse al
alcanzar el dibujo una profundidad de 2-3 mm (neumáticos de invierno: a
los 4 mm).

190Información de clientesFrecuencia de
funcionamiento
(MHz)Salida máxima
(dBm)2400,0 - 2483,542400,0 - 2483,5135725,0 - 5850,013
Sistema de infoentretenimiento
Multimedia
LG Electronics
European Shared Service Center
B.V., Krijgsman 1, 1186 DM Amstel‐
veen, The Netherlands
Frecuencia de
funcionamiento
(MHz)Salida máxima
(dBm)2400,0 - 2483,582400,0 - 2483,5165725,0 - 5875,09
Sistema de infoentretenimiento
R300 BT
Humax Automotive Co. Ltd.
2, Yeongmun-ro, Cheoin-gu, Yongin-
si, Gyeonggi-do, Korea
Frecuencia de funcionamiento: 2402
- 2480 MHz
Salida máxima: 4 dBm EIRP
Módulo OnStar
LG Electronics
Electronics European Shared Service
Center B.V., Krijgsman 1, 1186 DM
Amstelveen, The NetherlandsFrecuencia de
funcionamiento
(MHz)Salida máxima
(dBm)2402 - 248042412 - 246218880 - 915331710 - 1785241850 - 1910241920 - 1980242500 - 257023
Transmisor del mando a distancia
Continental Automotive GmbH
Siemensstraße 12, 93055 Regens‐
burg, Germany
Frecuencia de funcionamiento:
433,92 MHz
Salida máxima: -5,7 dBm
Robert Bosch GmbH
Robert Bosch Platz 1, 70839 Gerlin‐
gen, Germany
Frecuencia de funcionamiento:
433,92 MHz
Salida máxima: -4 dBm
Receptor del mando a distancia
Robert Bosch GmbH
Robert Bosch Platz 1, 70839 Gerlin‐
gen, Germany
Frecuencia de funcionamiento: N/A
Salida máxima: N/A
Sensores de presión de los
neumáticos
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Frecuencia de funcionamiento:
433,92 MHz
Salida máxima: 10 dBm
